暖通专业施工图审查常见问题汇编

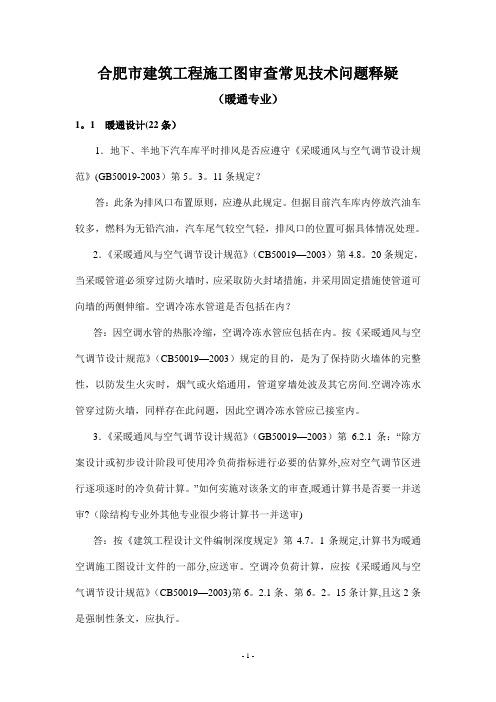

合肥市建筑工程施工图审查常见技术问题释疑（暖通专业）1。

1 暖通设计(22条）1．地下、半地下汽车库平时排风是否应遵守《采暖通风与空气调节设计规范》(GB50019-2003）第5。

3。

11条规定？答：此条为排风口布置原则，应遵从此规定。

但据目前汽车库内停放汽油车较多，燃料为无铅汽油，汽车尾气较空气轻，排风口的位置可据具体情况处理。

2．《采暖通风与空气调节设计规范》（CB50019—2003）第4.8。

20条规定，当采暖管道必须穿过防火墙时，应采取防火封堵措施，并采用固定措施使管道可向墙的两侧伸缩。

空调冷冻水管道是否包括在内？答：因空调水管的热胀冷缩，空调冷冻水管应包括在内。

按《采暖通风与空气调节设计规范》（CB50019—2003）规定的目的，是为了保持防火墙体的完整性，以防发生火灾时，烟气或火焰通用，管道穿墙处波及其它房间.空调冷冻水管穿过防火墙，同样存在此问题，因此空调冷冻水管应已接室内。

3．《采暖通风与空气调节设计规范》（GB50019—2003）第6.2.1条：“除方案设计或初步设计阶段可使用冷负荷指标进行必要的估算外,应对空气调节区进行逐项逐时的冷负荷计算。

”如何实施对该条文的审查,暖通计算书是否要一并送审?（除结构专业外其他专业很少将计算书一并送审)答：按《建筑工程设计文件编制深度规定》第4.7。

1条规定,计算书为暖通空调施工图设计文件的一部分,应送审。

空调冷负荷计算，应按《采暖通风与空气调节设计规范》（CB50019—2003)第6。

2.1条、第6。

2。

15条计算,且这2条是强制性条文，应执行。

4．VRV系统、分体式柜机，吊顶式风管机等空调系统是否需要空调负荷计算书?答：应按《采暖通风与空气调节设计规范》（GB50019-2003）和《公共建筑节能设计标准》（GB50189-2005）的要求进行空调负荷计算。

5．空调采用VRV系统无专门新风系统，审图时如何处理？答：应按《采暖通风与空气调节设计规范》（GB50019-2003）第3.1.8条、第3.1。

近期暖通专业施工图设计中的常见问题（通风部分）问题1：有人房间的机械通风方式选择不当违规：《民用建筑设计通则》GB50352-2005（以下简称《通则》）第1.0.1、7.2.1条、《民用建筑供暖通风与空气调节设计规范》GB50736-2012（以下简称《暖通规范》）第6.1.4条等规定说明：目前通风设计中一种盛行的做法是以通过消防审查为目标，在有人经常停留房间的通风设计中滥用汽车库、设备用房等无人房间以排风（烟）为主的通风方式，并按消防排烟设计标准设置机械排烟设施，“兼顾”平时通风。

这种以应急需求取代日常功能的做法本末倒置，系统通风效率低而能耗较高，往往还伴随有较大的噪声与振动。

通风系统的首要功能是满足人的卫生健康需求即对清洁、新鲜空气的需求，因此，当有人经常停留的房间无直接自然通风条件（如地下或内区房间）时，首先必须按照《通则》第7.2.1条、《暖通规范》第6.1.4条等规定的要求送入新风。

同时，应保证新风进风口的设置满足《暖通规范》第6.3.1条的要求。

显然，设计中还应当考虑隔振消声的要求。

通风系统的另一个重要功能是满足人的舒适性需求，因此，仅仅按卫生健康标准送入新风，室内空气热环境质量尚差强人意。

解决室内空气热环境的有效途径首推通风，特别是在温和地区，应顺应自然，利用良好的气候条件，比照《云南省民用建筑节能设计标准》DBJ53/T-39-2011第5.4.3条对空调新风系统的要求，使机械送风系统具备可在各季节采用不同新风量的条件，在夏季和过渡季加大新风量，更好地满足室内卫生健康要求以至于舒适性要求。

总之，温和地区有人房间采用通风方式解决室内卫生健康与舒适性问题完全合理可行，同时，按照优化室内气流组织、提高通风效率的原则，其通风设计应以送风为主并均匀布风，满足室内人员对新鲜空气的卫生需求并形成令人愉悦的可感气流，同时形成有利于阻止灰尘和蚊蝇昆虫的进入的房间微正压。

特别是，当其无可开启外门窗（如地下商场）时，系统至少应按《通则》第7.2.1条、《商场(店)、书店卫生标准》GB9670-1996第2.2.1条的要求送入新风。

XX市建筑工程施工图设计文件常见问题汇编暖通专业（初稿仅供校审使用）1编制说明1主要编制依据《采暖通风与空气调节设计规范》（GB50019-2003）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《住宅建筑规范》（GB50368-2005）《地面辐射供暖技术规程》（JGJ142-2004）《高层民用建筑设计防火规范》（GB50045-95）(2005年版)《建筑设计防火规范》（GB50016-2006）《通风与空调工程施工质量验收规范》（GB50243-2002）《汽车库建筑设计规范》（JGJ100-98）《托儿所·幼儿园建筑设计规范》（JGJ39-87）《10KW及以下变电所设计规范》（GB50053-94）《全国民用建筑工程设计技术措施暖通空调·动力》《公共建筑节能设计标准》（GB50189-2005）《锅炉房设计规范》（GB50041-2008）《民用建筑设计通则》（GB50352-2005）《人民防空地下室设计规范》（GB50038-2005）《城镇住宅供热计量技术指南》12、编制目的本汇编汇总了某某市各施工图审查单位近年来在施工图审查过程中发现的一些问题。

并进行了整理，分析指出了工程设计中的一些不当做法或错误，并对出现的问题依据规范、规程进行了分析并指明了正确的做法。

目的是协助设计人员准确理解规范、规程的内容，尽量避免在工程设计中发生类似的问题，进而达到提高设计质量的目的。

3、主要内容主要内容包括：居住建筑、消防排烟、公共建筑、动力燃气、工业厂房及人防等。

4、使用说明本汇编中的问题解释均参照现行规范和规程版本进行，当规范和规程等发行新版本后以新版本为准。

本汇编中的问题解释如有与规范和规程的编制单位或主管单位的解释发生矛盾时，以编制单位或主管单位的解释为准。

由于水平所限，汇编中有些问题的解释不一定准确，仅供参考。

附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总1专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1附表2 《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通1。

暖通专业审查常见问题1．规范序列号错误。

2．采用作废的标准图集。

3．缺本专业节能设计内容。

4．设计单位不签字。

5．建筑物室内人员所需最小新风量选择有误。

6．机械送风系统进风口的位置，高于排风口；进风、排风短路。

7．建筑物全面排风系统吸风口的布置不符合规范要求。

8．有爆炸危险场所通风设备不采用防爆型设备。

9．风管内的风速过大。

10．未对空气调节区进行逐项逐时的冷负荷计算。

11．空气调节区的夏季冷负荷，未按各项逐时冷负荷的综合最大值确定。

12．空气调节风系统选择有误。

13．通风、空气调节系统的风管上未按规范规定设置防火阀。

14．公共建筑的浴室、卫生间和厨房的垂直排风管，未采取防回流措施或在支管上设置防火阀。

15.燃油、燃气锅炉房没有良好的自然通风或机械通风设施。

燃气锅炉房未选用防爆型的事故排风机。

16．高层民用建筑的通风、空气调节系统，横向未按每个防火分区设置，竖向超过五层，垂直风管未设在管道井内。

17．防烟与排烟系统中的管道、风口及阀门等不采用不燃材料制作。

18．防烟楼梯间及其前室、消防电梯间前室或合用前室未设置防烟设施。

19．机械加压送风管道、排烟管道和补风管道风速过大。

20．一类高层建筑、建筑高度>32m的二类高层的下列部位未设排烟设施：>20m的内走道；>100m2,经常有人停留或可燃物较多的房间；中庭和经常有人停留或可燃物较多的地下室。

21．通风、空气调节系统未采取防火、防烟措施。

22．自然排烟场所自然排烟口的净面积过小。

23．自然排烟口距该防烟分区最远点的水平距离超过30m。

24．不具备自然排烟条件的防烟楼梯间、消防电梯间前室或合用前室，或设置有自然排烟设施的防烟楼梯间其不具备自然排烟条件的前室未设置机械加压送风防烟设施。

25．机械加压送风防烟系统的加压送风量过小。

26．防烟楼梯间的前室或合用前室的加压送风口未每层设置1个。

27．机械加压送风防烟系统和排烟补风系统的室外进风口小于10m。

浅谈暖通专业施工图审查中常见问题摘要本文介绍了深圳市光明区暖通专业施工图审查中（含消防审查、施工图抽查）发现的常见问题。

关键词施工图抽查消防审查施工图审查暖通0引言为了做好工程建设项目审批制度改革，进一步优化营商环境，深圳市全国率先试取消施工图审查，改为施工图抽查制度，实行告知承诺制，强化主体责任。

以下是深圳市光明区暖通专业施工图审查（含消防审查、施工图抽查）中的几个常见问题分析：1防排烟方面自2018年8月1号起，《建筑防烟排烟系统技术标准》GB 51251开始实施，深圳市消防审查中暖通专业的主要依据是《建筑防烟排烟系统技术标准》GB 51251及《建筑设计防火规范》GB 50016-2014（2018年版）。

在消防审查中暖通专业比较常见的问题如下：1.1公共建筑中风管穿越前室或者楼梯间。

在审图过程中发现，很多设计师没有意识到这个问题，风管随意的穿越前室或者楼梯间，有些给风管的耐火极限提高到2h，但《建筑设计防火规范》第6.4.3条的第5点明确规定：“除住宅建筑的楼梯间前室外，防烟楼梯间和前室内的墙上不应开设除疏散门和送风口外的其他门、窗、洞口。

”而且此条文还是强条。

风管穿越前室和楼梯间那就必然需要在墙上开设洞口，就已经违反了此条强条。

从消防安全隐患的角度，在墙上开设洞口，就破坏了墙体的完整性，那么就存在一旦风管封堵做不好，此处就必然成为前室和楼梯间的安全隐患。

前室和楼梯间的安全性，设计师们还是应高度重视。

1.2地下室统一防火分区内设置防火门的防烟分区未设独立的补风口。

在消防审图中发现，补风是很容易被忽略的，特别是地下一层存在天井或者坡道的的时候，设计师可能习惯性的认为这些防火分区可以通过对外门或者坡道进行补风，但有时候这些防火分区设置了防火门或者防火卷帘，并无自然补风的条件。

按《建筑防烟排烟系统技术标准》4.5.1条：“除地上建筑的走道或者建筑面积小于500m2的房间外，设置排烟系统的场所应设置补风系统。

暖通施工图审查中设计常见问题及简析建筑工程的暖通设计中，常常会出现很多问题，由于设计图纸无法正确指导施工，甚至影响系统正常运行。

本文对暖通设计中一些常见的问题进行分析，并提出可行性建议，帮助设计人员在暖通的设计中可以更顺利的按照规范完成任务，仅供参考。

标签：暖通空调；施工图；设计；常见问题随着我国经济的发展，城市化进程的加快，工程建设获得了巨大的发展空间。

建筑暖通空调行业也变成人们生活必不可少的一部分。

暖通设备的稳定运行，能使人们生活的更加舒适，提高生活质量。

所以，就要加强暖通空调系统的设计水平，才能满足科技日益发展下，新型设计与施工的完美融合。

随着暖通设计与施工水平的提高，现代城市建筑的暖通系统发生故障的机率已大大降低，但是，在实际施工中，还是经常会遇到设计与现场环境不匹配的情况发生，产生过多的修改变更，为现场施工带来极大的麻烦。

根据多年设计与施工经验，本文提出一些在暖通空调施工图设计时常见的一些问题及完善的可行性建议，希望在今后的暖通空调设计中不再发生类似的问题。

1 暖通设计图纸的常见问题及分析1.1 图纸的目录暖通设计图纸的目录和图纸不一致，这个问题，一般发生于设计单位的校审上，部分设计单位并没有设立独立的暖通专业校审人员，而是由设计人员自己校审。

自己校审自己设计的图纸，这是很难发现问题的，有些设计人员干脆就不校，导致设计图纸一些明显的错误发生。

1.2 设计和施工说明有些暖通系统的设计说明是从其它设计说明上复制下来的，但是，由于复制人员的疏忽大意，并没有对原有说明进行调整，导致设计说明上的内容与该项目不符，例如：工程建筑類别、建筑层数、建筑高度等一些基础数据都出现明显性错误；设计说明中的室外气象参数不是该项目所在地点的实际数据。

引用规范出现过期或者作废的版本。

部分项目的空调冷热负荷计算值和空调设备选型不一致，大多是由于系统设计在先，冷热负荷计算在后，建筑围护结构热工参数确定过晚或发生改变，甚至建筑功能发生改变，造成以上不一致。

1、人员掩蔽部工程应在进风机房和人员休息厅之间隔墙上设置供隔绝式通风时循环回风回至进风机房的回风口。

回复：在每个单元的进风机房和人员休息厅之间隔墙上增设回风口。

2、2-1、4-1主要出入口处的排放机应设置于排风机房内，以减少排风机噪声对人员休息的干扰。

回复：按照07FK01第35页排风口部通风原理图，2-1、4-1主要出入口不再增设排风机房，工程中已对排风机进行消声处理。

3、配电室等地下室房间应增加通风措施。

回复：配电室，电信间战时将防火门拆除，以保证房间内通风。

4、05图中“移动电站通风平面图”标注的设备10、11与该图中“主要设备材料表”不一致，清查对。

建议电站防毒通道防爆超压排气活门安装于靠电站的隔墙上，使其超压气流流入电站为好。

回复：由于移动电站与人员掩蔽部第三防护单元相连，连通的通道借用第三防护单元的主要出入口，所以防毒通道内的设备编号10、11,对应人员掩蔽部主要设备表，移动电站内的设备编号10，对应移动电站主要设备表，指的是阻抗复合消声器。

移动电站与人员掩蔽部第三防护单元共用防毒通道，所以防爆超压排气活门设置在防护密闭门扇墙上。

5、电站应有余热量及消除余热量的计算。

回复：详见移动电站计算说明书。

1、应在设计依据中增加当地人防主管部门的批复文件；回复：在设计依据中增添当地人防主管部门的批复文件:工程防护等级为防常规武器6级，防核武器6级,防生化武器丙级。

工程类型：附件式。

人防工程建筑面积为3339平方米,战时为二等人员掩蔽部，平时为地下车库。

2、应在主要设备表中给出电动、脚踏两种工况下风机的性能参数；回复：主要设备表中DJF-1电动脚踏风机两种工况下性能参数：电动：L=2421m/h P=964Pa r=3000r/min N=1.1KW脚踏：L=2203m/h P=840Pa r=2750r/min3、应给出室内保持超压时战时主要出入口防毒通道的有效容积及设计换气次数；回复：战时主要出入口防毒通道的有效容积：第一防护单元37.83m,第二防护单元31.2m。

送审暖通施工图常见问题（一） 强条执行情况1． 空调冷负荷计算未严格执行，有的项目采用估算，有的项目甚至没有计算书。

2． 设计说明中未列出新风量标准，特别是变频（VRV）空调系统或分体空调系统，在用于商业、办公及会所时没有供应新风的具体措施。

3． 安装在吊顶内的排烟管道，其隔热层应采用不燃材料制作。

有些设计中无说明，图中无具体做法，哪个部位的风管需做隔热不标明。

4． 无窗卫生间未设置有防回流构造的排气通风道。

5． 穿越空调机房隔墙或防火墙（含防火卷帘）时，送回风管未设70℃防火阀。

6． 高层建筑超过100m²的地上无窗（或有窗不可开启）的房间及面积超过50m²的地下室房间，且经常有人停留或可燃物较多，未设机械排烟系统。

7． 高层建筑采用难燃材料作保温材料，其外表面没有采用不燃烧材料作保护层。

8． 在排烟风机房入口处未设280℃防火阀。

9． 在风机直通大气的进出口未设防护网。

10． 空调冷负荷未进行逐项逐时的计算。

11． 普遍存在着对风、水系统未进行详细的水力计算，所选风机、水泵扬程往往偏大，这不仅造成造价增加，噪声增大、调试困难，也多消耗了电量。

12． 设备性能参数标注不全或不准确，为设备选型的准确合理留下隐患。

13． 冷水机组未注明进出水温、未注明蒸发器、冷却塔、冷凝器水侧允许最大压力降。

14． 末端设备未注明进出水温及进风状态。

15． 冷却塔未注明进出水温及进风空气湿球温度。

16． 冷水机组蒸发器、冷凝器水侧及水泵都应注明工作压力，但却注为含义不清的“承压”。

17． 采用气体灭火的房间，通风、空调的风系统未设气体灭火采用快速密闭及灭火后排除废气的措施。

18． 地下停车库排风、排烟系统设计欠妥，不考虑平时停车量较少时节能运行。

19． 变电所等重要房间未设机械通风（无外窗）。

20． 设备选用指定生产厂家，违反《中华人民共和国建筑法》第五十七条。

21． 夏季空调冷负荷未按各区逐时冷负荷的综合最大值确定。

由于对规范不熟悉或者对规范理解错误，造成在民用建筑燃气使用场所和高层建筑暖通设计中，仍存在违反强条和规范的问题。

本文通过对四个案例的分析，指出问题所在，给出正确的表达方式，供同行参考。

一、民用建筑燃气使用场所暖通设计存在问题：民用建筑燃气使用场所常见于居住建筑、商业建筑的厨房，及燃气锅炉房。

对于该场所的暖通设计，在《城镇燃气设计规范》中都有规定。

由于暖通设计人员对该规范不熟悉，造成违反强条的情况屡有发生。

案例一某城市综合体，一至四层裙房为商业用房，四层以上两个塔楼，分别为酒店和办公楼，均为一类高层建筑。

在四层商业区设有多个内街式餐饮区，其厨房均为无窗密闭房间，设计只考虑了平时通风，与餐饮等其它功能区合用系统，其余均未做设计，只注明厨房通风由专业厂家二次设计。

解析：1、根据《城镇燃气设计规范》第10.5.3.5条（强制性条文)，当商业用气设备设置于地上密闭房间时，应设置独立的机械送排风系统；事故通风时，换气次数不应小于12次/h。

故对于以燃气为燃料的厨房，从安全角度考虑，其送排风系统应独立设置，不应与其它功能区共用系统。

且对于密闭厨房应设事故通风设施；2、鉴于密闭燃气厨房的事故通风设计，属于规范要求的强条部分，故应在施工图设计中由设计院设计到位，不能进行甩项处理。

而对于厨房的工艺通风，送风及排油烟设计，在施工图阶段，设计院可以只进行相应管井、设备间、用电量的预留，后期由专业厨房厂家根据厨房工艺布置进行深化设计。

3、厨房属于经常有人停留且可燃物较多场所，当地下厨房超过50平方米或者地上无窗厨房超过100平方米时，还应该要考虑机械防排烟设计。

案例二某五星级酒店地下一层燃气锅炉房，设计人员未对锅炉房进行防爆泄压设计。

在沟通过程中，设计人员认为，锅炉房防爆设计属于土建专业，不应该暖通专业提；而且设计采用的是常压热水锅炉，不存在爆炸危险；在设计了燃气使用场所的事故通风后，锅炉房可以不要做防爆泄压设计。

解析：1、《锅炉房设计规范》第15.1.2条明确规定，锅炉房的外墙、楼地面或屋面，应有相应的防爆措施，并应有相当于锅炉间占地面积10%的泄压面积……对于锅炉房之所以有这条规定，是因为锅炉存在爆炸危险。
