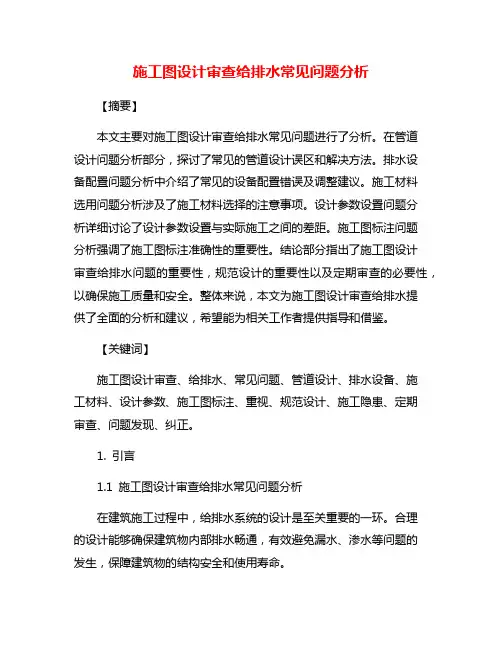

施工图设计审查给排水常见问题分析【摘要】本文主要对施工图设计审查给排水常见问题进行了分析。

在管道设计问题分析部分，探讨了常见的管道设计误区和解决方法。

排水设备配置问题分析中介绍了常见的设备配置错误及调整建议。

施工材料选用问题分析涉及了施工材料选择的注意事项。

设计参数设置问题分析详细讨论了设计参数设置与实际施工之间的差距。

施工图标注问题分析强调了施工图标注准确性的重要性。

结论部分指出了施工图设计审查给排水问题的重要性，规范设计的重要性以及定期审查的必要性，以确保施工质量和安全。

整体来说，本文为施工图设计审查给排水提供了全面的分析和建议，希望能为相关工作者提供指导和借鉴。

【关键词】施工图设计审查、给排水、常见问题、管道设计、排水设备、施工材料、设计参数、施工图标注、重视、规范设计、施工隐患、定期审查、问题发现、纠正。

1. 引言1.1 施工图设计审查给排水常见问题分析在建筑施工过程中，给排水系统的设计是至关重要的一环。

合理的设计能够确保建筑物内部排水畅通，有效避免漏水、渗水等问题的发生，保障建筑物的结构安全和使用寿命。

在实际的施工图设计审查中，经常会发现一些常见的问题，这些问题如果不及时发现和解决，就会给施工过程带来不必要的困难和风险。

为了更好地了解施工图设计审查给排水常见问题，我们需要对管道设计、排水设备配置、施工材料选用、设计参数设置以及施工图标注等方面进行深入分析。

通过对这些方面的问题进行分析，我们能够更好地把握施工图设计审查给排水的关键点，及时发现问题并加以解决。

只有这样，我们才能确保施工过程的顺利进行，避免不必要的施工隐患，保障建筑物的质量和安全。

施工图设计审查给排水问题需要引起重视，规范的设计能够避免施工隐患，定期审查能够及时发现问题并纠正，从而确保建筑物的排水系统运行畅通，保障建筑物的结构安全。

2. 正文2.1 管道设计问题分析在施工图设计审查中，管道设计是给排水工程中一个非常重要的环节，因为管道的设计直接影响到工程的运行效果和安全性。

施工图设计审查给排水常见问题分析施工图设计审查是建设工程设计审查的一个重要环节，对于给排水工程来说尤为重要。

在给排水工程施工图设计审查中，常常会出现一些常见的问题。

在本文中，我们就来分析一下这些问题。

给排水工程的施工图设计中常见的问题是管道布置不合理。

在给排水工程中，管道的布置是非常重要的，它直接关系到给排水系统的正常运行和使用效果。

在设计中有时会出现管道间距不够、弯头过多、管道交叉等问题，导致了管道的布置不合理。

这种问题的存在会带来给排水系统的使用困难，甚至影响到正常使用。

给排水工程的施工图设计中常见的问题是材料选用不当。

给排水工程需要使用各种各样的材料，如管道、管件、阀门等，选用合适的材料对于给排水系统的正常运行至关重要。

在设计中有时会出现材料选用错误的情况，如选用了不耐腐蚀、不耐高温等材料，导致给排水系统无法正常运行。

这种问题的存在会给工程造成不必要的损失，并增加了维修和更换的成本。

给排水工程的施工图设计中常见的问题是地形影响分析不准确。

对于给排水工程来说，地形的影响是不可忽视的。

在设计中有时会出现地形影响分析不准确的情况，如没有考虑到地形的起伏、坡度等因素，导致给排水系统无法正常运行。

这种问题的存在会导致给排水系统的排水不畅、积水等问题。

给排水工程的施工图设计中常见的问题是施工工艺不合理。

在给排水工程的设计中，施工工艺是非常重要的，它直接关系到工程的施工过程和质量。

在设计中有时会出现施工工艺不合理的情况，如施工顺序安排不当、施工材料的选择不合理等，导致施工过程复杂，施工质量不稳定。

这种问题的存在会影响到整个工程的进展和质量。

给排水工程的施工图设计审查中常见的问题包括管道布置不合理、材料选用不当、地形影响分析不准确以及施工工艺不合理。

为了避免这些问题的发生，设计人员应该注重细节，加强设计和施工的协调，严格按照规范进行设计和施工。

只有这样，才能确保给排水工程的施工图设计质量，保证工程的正常运行和使用效果。

施工图设计审查给排水常见问题分析施工图设计审查是施工前必不可少的环节，对于给排水设计的审查尤为重要。

下面将从常见问题的角度对施工图设计审查中的给排水问题进行分析。

给排水设备的布置问题是审查中经常出现的问题之一。

在给排水系统设计中，设备的布置应考虑到日常使用、维护和清洁的便利性。

常见问题包括管道过于密集、设备布置不合理等。

在卫生间设计中，管道应尽量集中布置，方便维护和检修。

管径选择问题也是常见的审查问题。

管道的直径大小直接影响着给排水系统的流量和排水能力。

管径选择过小会导致阻力大、排水不畅，而过大又会造成浪费。

在施工图设计审查中，要特别关注管道直径是否符合规范要求，同时结合实际场地情况进行合理选择。

施工图设计中的排水坡度问题需要特别重视。

排水坡度是排水管道的重要参数，它直接关系到排水速度和排水效果。

如果排水管道坡度不够，会导致水流速度慢，水流易积聚，容易造成管道堵塞。

在给排水系统的设计中，要合理确定排水坡度，防止排水不畅的问题。

给排水系统的防水措施也是审查的重点之一。

在厨房、卫生间等地方，防水工程的质量直接关系到房屋的使用寿命和居住环境的舒适度。

常见问题包括防水层材料选择不合理、施工工艺不规范等。

在审查中要对防水层材料的种类、厚度、施工工艺等进行细致的检查。

给排水系统的通风问题也需要关注。

通风是排水系统正常运行的重要条件，可以有效避免污水和异味的滞留，保持室内环境的清洁和舒适。

在审查中要审查风管的布置和通风设备的数量和位置，确保满足通风要求。

施工图设计审查中的给排水问题主要包括设备布置、管径选择、排水坡度、防水措施和通风系统等方面。

只有通过细致的审查，才能确保给排水系统设计的合理性和施工质量的达标。

施工图设计审查给排水常见问题分析施工图设计审查是建筑工程中非常重要的一环，其中给排水系统设计更是关键环节之一。

在审查过程中，经常会发现一些常见的问题，这些问题可能会影响整个建筑工程的质量和安全。

有必要对施工图设计审查给排水常见问题进行分析，并提出解决方案。

一、给排水系统设计不合理在施工图设计审查过程中，经常会发现给排水系统设计不合理的问题。

排水管道的排水坡度不符合规范要求、排水管道连接处未设置密封垫等。

这些设计不合理的问题会影响给排水系统的正常运行，甚至可能导致水漏、堵塞等安全隐患。

解决方案：设计人员在设计给排水系统时，应严格按照相关规范和标准进行设计，确保排水管道的坡度符合要求，连接处设置密封垫等，以保证给排水系统的正常运行。

二、排水管道材质选用不当在审查施工图设计时，常常会发现排水管道材质选用不当的问题。

在特殊环境下选用了普通钢材料、化学物质排水管道选用了不耐腐蚀的材质等。

这些错误的材质选用会影响排水系统的使用寿命，甚至可能导致管道腐蚀、渗漏等安全隐患。

解决方案：设计人员在选用排水管道材质时，应根据具体使用环境和介质的特性，选择合适的材质进行施工，确保排水管道的质量和安全。

三、排水管道布局不合理解决方案：设计人员在设计排水管道布局时，应根据实际情况进行合理布局，避免管道交叉、堆叠、弯曲过多等问题，以确保排水系统的畅通。

四、排水设备选型不当五、施工工艺和标准不符在审查施工图设计时，经常会发现施工工艺和标准不符的问题，如管道连接方式不合规范、管道安装不到位等。

这些问题会影响给排水系统的安全和可靠性。

解决方案：设计人员应在设计施工图时，结合具体工程情况和施工工艺要求，确保施工工艺和标准符合规范要求，以保证给排水系统的安全和可靠性。

施工图设计审查给排水常见问题分析，对于保障建筑工程质量和安全具有至关重要的意义。

设计人员应在设计过程中严格按照规范要求进行设计，选择合适的材料和设备，合理布局排水管道，确保施工工艺和标准符合规范要求，以保证给排水系统的正常运行和安全可靠性。

施工图设计审查给排水常见问题分析1. 引言1.1 施工图设计审查给排水常见问题分析在建筑工程中，给排水系统是一个至关重要的部分，它直接关系到建筑物内部的卫生与安全。

在施工图设计审查过程中，常见的问题包括管道设计是否符合规范要求、排水设备选型是否合理、管道连接方式是否牢固可靠、管道施工工艺是否合理以及检验验收标准是否严格执行。

这些问题如果没有得到及时发现和解决，将会导致给排水系统的故障和影响建筑物的使用效果。

管道设计是否符合规范要求是施工图设计审查中的重要环节。

管道设计必须符合相关的国家标准和规范，包括管道的材质、直径、斜度等参数的选取。

如果设计不合理，将导致阻力增大、排水不畅等问题的出现。

排水设备选型是否合理也是施工图设计审查中需要重点关注的问题。

不同的建筑物有不同的排水设备需求，需要根据具体情况选择合适的设备，否则将影响排水效果和系统的稳定性。

管道连接方式是否牢固可靠、管道施工工艺是否合理也是影响给排水系统质量的重要因素。

连接方式不牢固可能导致漏水，施工工艺不合理则可能影响管道的使用寿命。

检验验收标准是否严格执行也是保障给排水系统质量的重要保障。

严格执行检验验收标准可以及时发现问题并加以解决，确保系统的正常运行。

施工图设计审查中需要重点关注给排水常见问题分析，及时发现并解决问题，保障建筑物的使用效果和使用安全。

2. 正文2.1 管道设计是否符合规范要求管道设计是否符合规范要求是施工图设计审查给排水常见问题中的重要环节。

在进行审查时，需要对管道设计是否符合相关的规范和标准进行严格检查。

管道设计应符合国家相关的技术标准和规范，如《建筑给水排水设计规范》等。

设计师应该根据具体的工程要求，合理确定管道的直径、材质、坡度等参数，保证管道系统具有足够的排水能力和稳定性。

管道设计应考虑到实际施工和使用环境的要求。

在地下室或地下通道中的排水管道，设计师需要考虑地下水位、土壤稳定性等因素，合理确定管道的埋设深度和支架形式，确保管道能够安全稳定地运行。

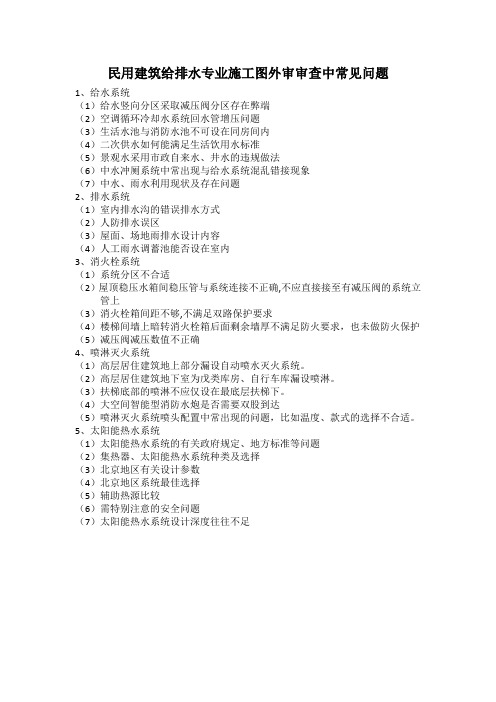

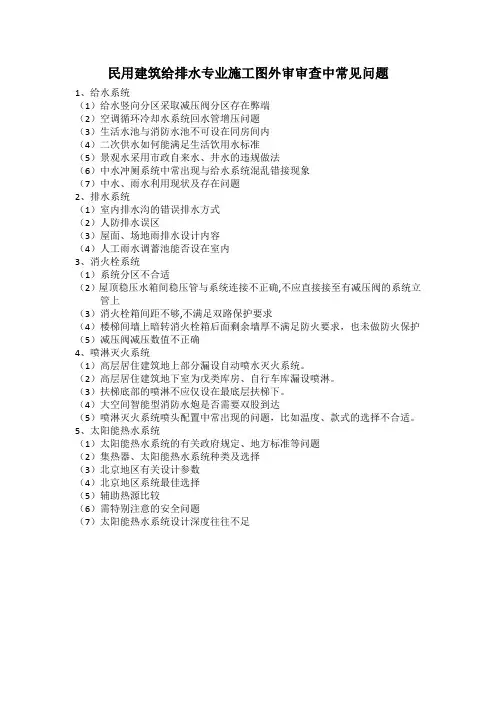

民用建筑给排水专业施工图外审审查中常见问题
1、给水系统
（1）给水竖向分区采取减压阀分区存在弊端
（2）空调循环冷却水系统回水管增压问题
（3）生活水池与消防水池不可设在同房间内
（4）二次供水如何能满足生活饮用水标准
（5）景观水采用市政自来水、井水的违规做法
（6）中水冲厕系统中常出现与给水系统混乱错接现象
（7）中水、雨水利用现状及存在问题
2、排水系统
（1）室内排水沟的错误排水方式
（2）人防排水误区
（3）屋面、场地雨排水设计内容
（4）人工雨水调蓄池能否设在室内
3、消火栓系统
（1）系统分区不合适
（2）屋顶稳压水箱间稳压管与系统连接不正确,不应直接接至有减压阀的系统立管上
（3）消火栓箱间距不够,不满足双路保护要求
（4）楼梯间墙上暗转消火栓箱后面剩余墙厚不满足防火要求，也未做防火保护（5）减压阀减压数值不正确
4、喷淋灭火系统
（1）高层居住建筑地上部分漏设自动喷水灭火系统。

（2）高层居住建筑地下室为戊类库房、自行车库漏设喷淋。

（3）扶梯底部的喷淋不应仅设在最底层扶梯下。

（4）大空间智能型消防水炮是否需要双股到达
（5）喷淋灭火系统喷头配置中常出现的问题，比如温度、款式的选择不合适。

5、太阳能热水系统
（1）太阳能热水系统的有关政府规定、地方标准等问题
（2）集热器、太阳能热水系统种类及选择
（3）北京地区有关设计参数
（4）北京地区系统最佳选择
（5）辅助热源比较
（6）需特别注意的安全问题
（7）太阳能热水系统设计深度往往不足。

施工图设计审查给排水常见问题分析随着现代建筑行业的不断发展，给排水系统设计和施工也越来越重要。

设计审查是保证施工质量和工程顺利进行的重要环节。

但是，在设计审查过程中，给排水系统设计中可能会出现一些常见问题。

以下是一些常见的问题：1. 管道布局问题在给排水系统的设计过程中，管道的布局是非常重要的。

在审查设计时需要检查管道的主管道、支管道、弯头、连接件等是否合理布置。

通常，管道的布局应考虑到的管道径大小以及各种连接件的密封性。

因此，在审查设计时，审查人员应仔细检查给排水系统的管道布局是否符合设计要求。

2. 装置位置选择问题在给排水系统设计过程中需要对各种装置进行位置选择。

可能在一些情况下，设计人员未能正确选择位置，从而导致系统中的出水口和进水口的功能不佳。

例如，进水口的位置选择过高，排水效果不好，出水口的位置选择不当，容易导致水压力不稳定。

3. 通风问题4. 排污口尺寸问题在设计给排水系统时，排污口的尺寸是非常重要的。

如果排污口的尺寸过小，可能会造成排放不畅或者堆积过多，从而导致系统中的污水不能顺畅地排出。

此外，排水口的位置选择也是非常重要的。

当排污口的位置选择不当时可能会导致管道结构紧凑不过度，从而造成堆积的问题。

5. 施工材料选择问题在给排水系统的施工过程中，施工材料的选择也是非常重要的。

如果选择材料质量不过关，可能会导致系统中的漏水或者损伤。

审查设计时，需要仔细检查材料的规格、质量是否达到要求。

因此，施工材料的选择应该是非常谨慎的。

综上所述，在给排水系统的施工图设计中，管道布局、装置位置选择、通风、排污口尺寸和施工材料选择是常见的问题。

审查人员需要仔细检查设计图纸和建议，确保工程的质量和顺利进行。

给排水专业施工图审查常见问题一、给水系统1、设计中设有中水管网时，中水系统需设自来水供水管做为备用水源。

2、设计给水系统、中水系统，采用高位水箱供水，水箱下层（最不利）配水点最小压力需满足规范要求，一般用水点为5M水头，大便器冲洗阀最小压力10M水头。

3、建筑内集中卫生热水系统，热水管道需设坡度，末端需设排气阀。

4、建筑内集中卫生热水系统，需按规范要求设储热设备和膨胀罐。

并设热水系统循环管道和循环泵，热水系统循环管道应按规范要求采用同程式布置。

5、采用无负压供水的建筑，水泵直接由市政供水管网吸水，其吸水管上应设倒流防止器。

6、游泳池补水应采用平衡水池或补水箱间接补水。

7、建筑内卫生间在无集中热水供应时，采用局部电热水器，设浴盆用途不大（热水量不足），可建议与业主和建筑专业协商，将浴盆改为沐浴器。

8、热水系统中，各楼层热水分支总管设水表的作法不妥，因有循环回水，不能准确计量。

可在回水总管上同时设水表，以用水量差值计量热水用量。

9、高层建筑直饮水系统中，采用分区供水。

上区系统和下区系统的回水管经减压阀后串接在一起回至原水箱的作法不妥。

因减压阀后的压力不可能调至完全相同。

当其中一组减压阀后压力大于另外一组时，较小的一组减压阀会关闭，其系统不能循环。

两个系统需分别设回水管引至原水箱，并设控制循环时间和流量的电动阀及限流阀。

10、给水系统采用减压阀减压后供水，其减压阀不允许设置旁通管。

11、住宅给水系统中，压力大于0.35MPa的入户管应设减压设施。

（强制条文）12、山东地区水箱露天安装于屋面的做法不妥当，水箱及管道保温防冻很难处理，水箱应设于水箱间内。

13、消防水箱与生活水箱合用的作法不妥，不符合防止水质污染要求。

14、穿越建筑结构缝的给水管、消防管，需按规范要求设置补偿管道伸缩和剪切变形的装置。

15、生活供水设备，其出水量应按设计秒流量选取。

16、生活水箱，进、出水管布置不能相距太近，会产生水流短路。

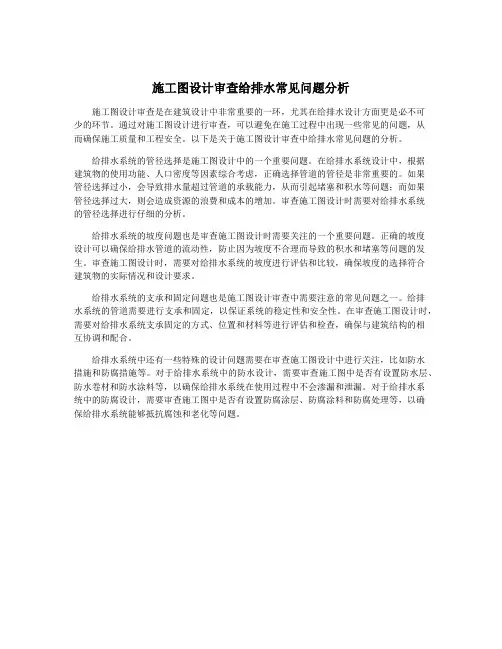

施工图设计审查给排水常见问题分析施工图设计审查是在建筑设计中非常重要的一环，尤其在给排水设计方面更是必不可少的环节。

通过对施工图设计进行审查，可以避免在施工过程中出现一些常见的问题，从而确保施工质量和工程安全。

以下是关于施工图设计审查中给排水常见问题的分析。

给排水系统的管径选择是施工图设计中的一个重要问题。

在给排水系统设计中，根据建筑物的使用功能、人口密度等因素综合考虑，正确选择管道的管径是非常重要的。

如果管径选择过小，会导致排水量超过管道的承载能力，从而引起堵塞和积水等问题；而如果管径选择过大，则会造成资源的浪费和成本的增加。

审查施工图设计时需要对给排水系统的管径选择进行仔细的分析。

给排水系统的坡度问题也是审查施工图设计时需要关注的一个重要问题。

正确的坡度设计可以确保给排水管道的流动性，防止因为坡度不合理而导致的积水和堵塞等问题的发生。

审查施工图设计时，需要对给排水系统的坡度进行评估和比较，确保坡度的选择符合建筑物的实际情况和设计要求。

给排水系统的支承和固定问题也是施工图设计审查中需要注意的常见问题之一。

给排水系统的管道需要进行支承和固定，以保证系统的稳定性和安全性。

在审查施工图设计时，需要对给排水系统支承固定的方式、位置和材料等进行评估和检查，确保与建筑结构的相互协调和配合。

给排水系统中还有一些特殊的设计问题需要在审查施工图设计中进行关注，比如防水措施和防腐措施等。

对于给排水系统中的防水设计，需要审查施工图中是否有设置防水层、防水卷材和防水涂料等，以确保给排水系统在使用过程中不会渗漏和泄漏。

对于给排水系统中的防腐设计，需要审查施工图中是否有设置防腐涂层、防腐涂料和防腐处理等，以确保给排水系统能够抵抗腐蚀和老化等问题。
