施工图审查常见问题(结构专业常见问题)

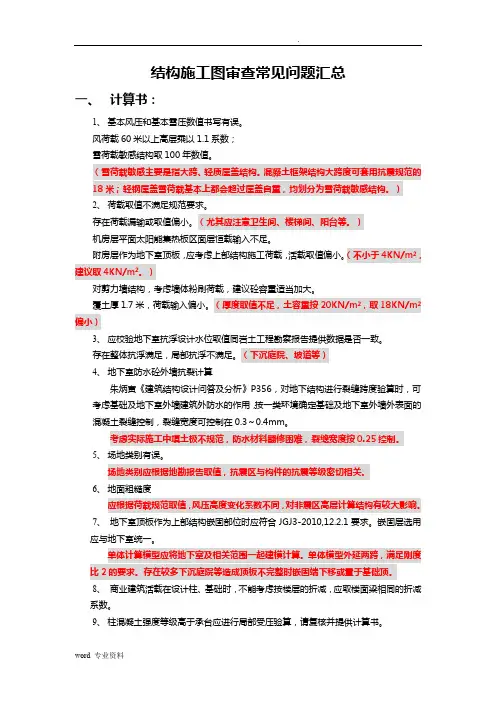

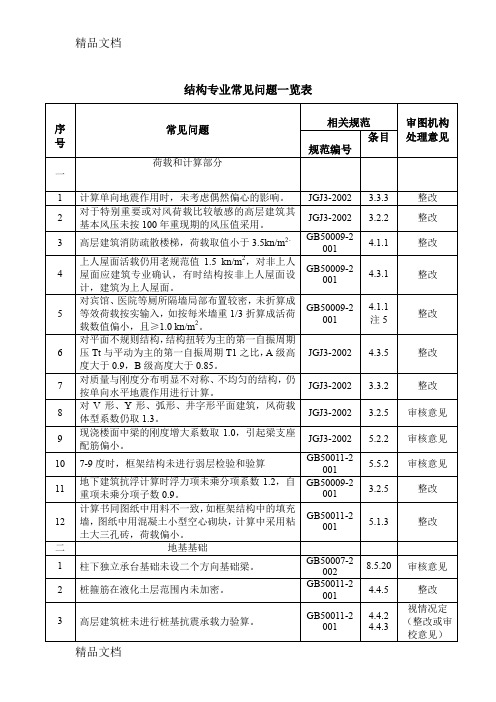

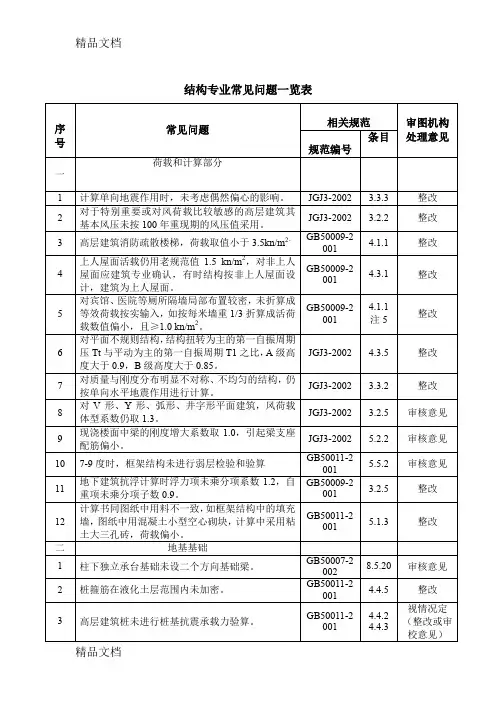

结构施工图审查常见问题汇总一、计算书：1、基本风压和基本雪压数值书写有误。

风荷载60米以上高层乘以1.1系数；雪荷载敏感结构取100年数值。

（雪荷载敏感主要是指大跨、轻质屋盖结构。

混凝土框架结构大跨度可套用抗震规范的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。

）2、荷载取值不满足规范要求。

存在荷载漏输或取值偏小。

（尤其应注意卫生间、楼梯间、阳台等。

）机房层平面太阳能集热板区面层恒载输入不足。

附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。

（不小于4KN/m2，建议取4KN/m2。

）对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。

覆土厚1.7米，荷载输入偏小。

（厚度取值不足，土容重按20KN/m2，取18KN/m2偏小）3、应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。

存在整体抗浮满足，局部抗浮不满足。

（下沉庭院、坡道等）4、地下室防水砼外墙抗裂计算朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0.3～0.4mm。

考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。

5、场地类别有误。

场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。

6、地面粗糙度应根据荷载规范取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。

7、地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.1要求。

嵌固层选用应与地下室统一。

单体计算模型应将地下室及相关范围一起建模计算。

单体模型外延两跨，满足刚度比2的要求。

存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。

8、商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减系数。

9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。

结构专业施工图审查中常见的若干问题一、前言施工图审查根据国家法律、法规、技术标准与规范，对施工图设计文件的结构安全、公众利益和强制性标准、规范的执行情况及设计深度进行全面审查.施工图审查消除了大量结构安全隐患，并促使设计单位提高设计质量。

由于目前的工程设计越来越复杂，且设计周期普遍偏短，结构专业施工图设计文件中难免存在某些质量问题，以下将经常发现的问题整理列举出来,供结构专业设计和审查时参考。

二、不符合国家法律、法规规定的问题1、《建设工程质量管理条例》（国务院令第279号）规定未根据勘察成果文件进行工程设计将被处以罚款。

常见的问题是基础设计参数取值与勘察报告不符，包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等.出现该问题的原因主要在于设计单位根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料。

2、施工图指定建筑材料、生产厂家违反《建设工程质量管理条例》的规定。

3、桩型及其施工工艺的选择与实际环境、地质条件不相适应，未考虑挤土、振动、噪音可能对周边造成的影响，不符合环保、施工安全的有关要求，如：在市区使用锤击桩，在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统，在有砂碎卵石含水层、深厚淤泥层、垃圾填埋层以及化工厂等场地使用人工挖孔桩等.4、属于《超限高层建筑工程抗震设防专项审查技术要点》（建质［2006］220号）中规定范围内的高层建筑，未根据《超限高层建筑工程抗震设防管理规定》进行震设防专项审查。

尤其建质[2006]220号文规定中的特别不规则超限工程应调整结构设计或者进行抗震设防专项审查。

5、外省设计单位依据设计院所在地的地方规范、标准，特别是外地的地基基础规范，这是不符合管理规定的，设计应依据国家规范与建筑物所在地的地方规范。

三、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物,未验算其稳定性.当设有一侧或多侧开口的地下室时,主体设计未考虑土压力影响进行受力分析，并验算整体建筑的抗倾覆和抗滑移稳定性.当地下水埋藏较浅，建筑地下室或地下构筑物存在上浮问题时，未进行抗浮验算.2、建筑物地基存在液化土层时，未对桩基础抗震承载力进行验算。

图纸会审常见问题在建筑工程中，图纸会审是一个至关重要的环节。

它是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

通过图纸会审，可以提前发现和解决设计中的问题，避免在施工过程中出现不必要的变更和延误，保证工程的质量和进度。

然而，在实际的图纸会审过程中，常常会遇到各种各样的问题。

下面我们就来详细探讨一下图纸会审中常见的一些问题。

一、建筑专业方面1、尺寸标注问题图纸中可能存在尺寸标注不清晰、不完整或相互矛盾的情况。

例如，建筑平面图中的房间尺寸与剖面图中的尺寸不一致，或者门窗洞口的尺寸标注与实际所需尺寸不符，这会给施工带来很大的困扰，导致施工错误或材料浪费。

2、建筑做法问题建筑做法的表述不清楚或不详细，比如地面、墙面、顶棚的装饰材料和施工工艺未明确，屋面防水、保温的做法交代模糊，楼梯栏杆的高度和材质未注明等。

这些问题会影响施工的质量和效果，也可能导致工程造价的不确定性。

3、防火设计问题防火分区的划分不合理，防火墙、防火门、防火窗的设置不符合规范要求，疏散通道的宽度和距离不足，消防设施的布置不到位等。

防火设计是建筑安全的重要保障，如果存在问题，将给建筑物的使用带来严重的安全隐患。

4、无障碍设计问题无障碍设施的设置不满足规范要求，如无障碍通道的坡度、宽度不符合标准，无障碍卫生间的设施配置不全等。

这会影响到残疾人、老年人等特殊人群的使用，不符合人性化设计的理念。

二、结构专业方面1、基础设计问题基础的选型不合理，如地质条件复杂的地区选用了不适合的基础形式；基础的埋深不足，不能满足建筑物的稳定性要求；基础的配筋计算错误，导致基础的承载能力不足等。

2、梁柱布置问题梁柱的布置不合理，影响建筑物的使用功能和空间效果。

例如，梁的高度过大，影响房间的净空高度；柱子的位置不当，挡住了门窗洞口或影响了室内的布局。

建设工程施工图设计审查技术问答指导（结构专业）2021年苏州市建设工程施工图设计审查技术问答指导（结构专业）第一章荷载1.1对于工业建筑：（1）楼面活荷载的组合值系数、频遇值系数、准永久值系数如何取值？（2）重力荷载代表值的可变荷载组合值系数如何取值？答：（1）按《工程结构通用规范》GB55001-2021第4.2.7条执行；《建筑结构荷载规范》GB50009-2012附录D中未列出的工业建筑，可以按工业建筑生产的产品比照示例进行取值；如未明确生产产品的工业建筑，应按实际情况采用。

（2）重力荷载代表值的活荷载组合值系数：按实际情况计算的楼面活荷载，其组合值系数为1.0；按等效均布荷载计算的楼面活荷载，当活荷载不大于10kN/㎡时可取不小于0.7，活荷载大于10kN/㎡时可取不小于0.8。

1.2轻型门刚结构风荷载作用目前是否需要执行《屋盖结构风荷载标准》（JGJ/T481-2019）相关条文？答：轻型门刚结构风荷载作用按《门式刚架轻型房屋钢结构技术规范》（GB51022-2015）执行。

1.3太仓地区的基本风压（50年重现期）是否需按0.5kN/㎡取值？答：太仓港区等邻近上海市区域及按全国基本风压分布图位于0.50kN/㎡等值线附近区域应取0.50kN/㎡；太仓其余区域可按不小于0.45kN/㎡取值。

1.4部分设备机房根据设备专业提资其设备荷载较小，其活荷载标准值是否必须按GB50009-2012表5.1.1条取7.0kN/㎡？答：《工程结构通用规范》GB55001-2021中有明确规定的，应按规范条文执行，通风机房、电梯机房活载应按表4.2.2条取值为8kN/㎡；没有明确规定的，可按实际设备荷载进行计算。

1.5幼儿园走廊、门厅的活载应取2.0kN/㎡还是3.5kN/㎡？答：一般情况下按《工程结构通用规范》GB55001-2021表4.2.2第10项执行，人流密集时按表5.1.1第11.3项执行。

结枸专业施工图审査常见问题程付桥112（1.青海省建筑建材科学研究院有限责任公司，西宁810008;2.海南州建设工程勘察设计咨询中心，共和813000）摘要：在房屋建筑结构专业施工图审查中，对出现的常见问题梳理汇总，对比规范条文分析，给出解决方案,供结构设计人员在工作中准确运用。

关键词：房屋高度；结构安全等级；抗浮设防水位；吊钩中图分类号：TU318文献标识码：A文章编号：1005-9393（2021）03-0082-051引言青海省建筑结构设计队伍中年轻人员较多,每年还有新毕业生不断加入结构设计行列，对于刚从事结构设计工作的年轻工程师来说，如何避免在结构施工图中出现错误，保证图纸设计质量,是他们最关心的问题。

一个项目结构设计的合理性往往取决于选型的优、劣，它是设计者理论素养、工程经验和设计思想的综合反映。

在以往的施工图设计文件审査中，笔者发现有些设计人员没有正确理解规范条文，对计算结果没有进行分析和判断，甚至不经过校对和审核，直接使用计算软件来制作图纸，按这样的图纸进行施工，必然导致房屋结构存在安全隐患。

本文提供的一些施工图审査常见问题分析，希望对经验不足的结构工程师有所帮助，以期在设计中予以杜绝。

2房屋高度问题对于现浇钢筋混凝土房屋抗震等级及抗震墙底部加强区的确定，前提条件是房屋高度。

笔者在结构专业施工图审査中发现一些结构设计人员常将“房屋高度”写成“建筑高度”“结构高度”“建筑结构高度”“主体高度”等不规范用语，须予以纠正。

在《建筑抗震设计规范》GB50011中明确定义了房屋高度，它是指主要屋面板板顶到室外地面的高度，局部突出屋顶部分不包括在内；在《高层建筑混凝土结构技术规程》JGJ3中指自室外地面至房屋主要屋面的高度，超过屋面的一些设备高度不包括在内，如电梯机房、水箱、构架等。

在《民用建筑设计统一标准》GB50352中明确规定了“建筑高度，平屋顶建筑高度的计算是从建筑物主入口场地室外设计地面至建筑女儿墙顶点的高度，建筑物如无女儿墙的建筑物应按其屋面檐口计算；坡屋顶建筑高度的计算应按建筑物室外地面至屋檐和屋脊的平均高度”O因此，房屋建筑结构专业中既无“结构高度”的用语，也无“建筑结构高度”的称谓，更没有“主体高度”之说，只有“房屋高度”的专业用语。

建筑结构施工图审查常见问题20问说明：文中《荷载》、《高规》、《抗震》、《基础》、《桩基》分别指国家现行规范《建筑结构荷载规范》、《高层建筑混凝土结构技术规程》、《建筑抗震设计规范》、《建筑地基基础设计规范》、《建筑桩基技术规范》。

一、关于荷载取值1问：《荷载》（5.5.1）条文解释中，关于地下室顶板、高低跨结构低跨屋面等部位需要运输堆放大量建筑材料与施工机具，施工活荷载一般不小于4.0kN/m2，此条是否按强条处理？答：不按强条，施工中可采取临时加强措施处理，且可以根据情况扣除尚未施工的建筑地面做法与隔墙荷载的自重。

2问：《荷载》（5.1.1）条，学校建筑中楼面活荷载标准值类别不足，仅列出笼统列出教室为2.5kN/m2，其它如电化教室、微机教室、舞蹈教室、体育活动教室等类别该如何取值？答：5.1.1条文说明将民用建筑的标准值分为七个档次，“对于表5.1.1未列出的项目可对照上述类别和档次选用”。

因此可以分别取值为2.5kN/m2、 3.0kN/m2、4.0kN/m2、4.0kN/m2。

二、规范条文尺度的把握3问：规范条文中的“宜执行”（有些是大标题为“应执行”、小标题为“宜执行”），审图时如何把握？有些设计人员认为“宜”就可以不执行，合适吗？答：“宜执行”理解为有条件时应执行；没有条件或条件受限时，采取有效的加强措施可以不执行；实际条件优于条文规定时可以不执行；没有采取任何措施时应按“应执行”处理。

4问：《高规》10.2.1条文说明中，“对仅有个别构件进行转换的结构”仅按转换结构进行构件设计，即不定义为复杂高层，“少量”如何掌握尺度？答：不落地剪力墙的截面面积不大于总面积的10%（X、Y两个方向均满足），且不加大扭转不规则。

5问：体型收进仅顶部两层，算复杂高层吗？层数占多少比例才算？答：顶部收进以后的小塔楼的结构宽度为b、高度为h，当h/b>1时，按复杂高层设计。

6问：《抗震》（3.4.1）条文说明，（表1）结构特别不规则举例中，扭转偏大的“较多楼层”如何掌握？答：“较多楼层”指裙房以上总层数20%的楼层及三层。

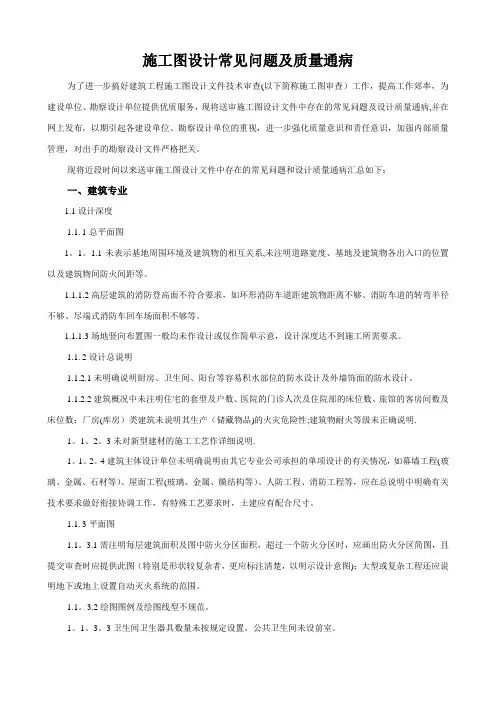

施工图设计常见问题及质量通病为了进一步搞好建筑工程施工图设计文件技术审查(以下简称施工图审查）工作，提高工作郊率，为建设单位、勘察设计单位提供优质服务，现将送审施工图设计文件中存在的常见问题及设计质量通病,并在网上发布，以期引起各建设单位、勘察设计单位的重视，进一步强化质量意识和责任意识，加强内部质量管理，对出手的勘察设计文件严格把关。

现将近段时间以来送审施工图设计文件中存在的常见问题和设计质量通病汇总如下：一、建筑专业1.1设计深度1.1.1总平面图1。

1。

1.1未表示基地周围环境及建筑物的相互关系,未注明道路宽度、基地及建筑物各出入口的位置以及建筑物间防火间距等。

1.1.1.2高层建筑的消防登高面不符合要求，如环形消防车道距建筑物距离不够、消防车道的转弯半径不够、尽端式消防车回车场面积不够等。

1.1.1.3场地竖向布置图一般均未作设计或仅作简单示意，设计深度达不到施工所需要求。

1.1.2设计总说明1.1.2.1未明确说明厨房、卫生间、阳台等容易积水部位的防水设计及外墙饰面的防水设计。

1.1.2.2建筑概况中未注明住宅的套型及户数、医院的门诊人次及住院部的床位数、旅馆的客房间数及床位数：厂房(库房）类建筑未说明其生产（储藏物品)的火灾危险性;建筑物耐火等级未正确说明.1。

1。

2。

3未对新型建材的施工工艺作详细说明.1。

1。

2。

4建筑主体设计单位未明确说明由其它专业公司承担的单项设计的有关情况，如幕墙工程(玻璃、金属、石材等）、屋面工程(玻璃、金属、膜结构等）、人防工程、消防工程等，应在总说明中明确有关技术要求做好衔接协调工作，有特殊工艺要求时，土建应有配合尺寸。

1.1.3平面图1.1。

3.1需注明每层建筑面积及图中防火分区面积，超过一个防火分区时，应画出防火分区简图，且提交审查时应提供此图（特别是形状较复杂者，更应标注清楚，以明示设计意图)；大型或复杂工程还应说明地下或地上设置自动灭火系统的范围。

结构专业施工图审查过程中的常见问题讨论结构专业施工图审查过程中的常见问题讨论1、什么样的结构专业施工图才算完整？答：一套完整的结构专业施工图除满足建设部颁布的《建筑工程设计文件编制深度规定》外，还要满足以下条件：(1) 是指导施工的设计文件，施工单位和监理能按照图纸准确地实现工程师的设计意图。

(2) 让审查工程师能明白无误的了解与结构设计相关的一些基本信息：如在设计总说明中注明风荷载和雪荷载的取值、场地土的类别、抗震设防烈度等。

(3) 让业主明白该楼房在使用期间的注意事项：如在设计总说明中注明“未经技术鉴定或设计许可，不得改变结构的用途和使用环境”、“楼面允许的装修荷载”等。

2、现阶段结构专业在施工图审查中的把握尺度是什么？答：结构专业施工图审查的目的就是保证房屋结构在设计寿命内的安全性，对结构的经济性一般没有要求。

例如：框架结构的抗震等级本应是四级而设计人为提高到三级，这是允许的。

但是反过来，如果抗震等级本应是三级的框架而设计定为四级则是违反了强条。

3、在结构设计总说明中应注意的问题有哪些？答：结构设计总说明是整套施工图的纲领性文件，该部分违反强条的概率占总数的70~80%，所以应引起高度的重视，常易出现的问题是漏写或错写了以下内容：(1) 设计使用年限（一般是50年）GB50068-2001: 1.0.5(强条)(2) 建筑结构安全等级（一般是二级）GB50068-2001:1.0.8(强条)(3) 基础设计等级（甲、乙、丙级）GB50007-2002: 3.0.1桩基安全等级（一、二、三级）〔一般≥20层为一级〕JGJ94-94 :3.3.3(4) 肇庆市的设防烈度为6度。

GB50011-2001: 1.0.2、1.0.4(强条)医院，学校提高一级。

(5) 建筑抗震设防分类（一般为丙类一般商住楼）GB50011-2001: 3.1.1(强条)(6) 建筑的场地类别（Ⅰ、Ⅱ、Ⅲ、Ⅳ类）―――根据地质资料确定GB50011-2001: 4.1.6(强条)(7) 楼、屋面设计荷载―――根据建施工图具体使用功能确定GB50009-2001:4.1.1 4.3.1(强条)①应注意二次装修荷载。

结构专业施工图审查常见问题北京市工业设计研究院审图所肖振忠一、基本理念问题施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第3.2.2及第3。

2。

3条执行，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。

有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从,是不负责任的，也是有很大风险的，设计中应予以杜绝。

二、结构的规则性问题规则性设计是结构设计中的最重要内容之一。

多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。

《抗规》表3。

4.3—1及表3.4.3-2分别列举的三平三竖不规则类型，设计人员应认真熟悉.达到其中一至两项的应为不规则结构，应采取相应的加强措施。

达到三项（或两项且其中一项很严重）时应为特别不规则,此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略,应按《抗规》3。

4.4-3条规定专门研究并采取有效的加强措施。

另外，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的.三、关于双向地震与偶然偏心偶然偏心，在《高规》中出现两次，一次是4。

3.3条：规定计算单向地震时应考虑偶然偏心的影响,言外之意就是双向地震与偶然偏心可以不同时考虑。

另一次是3.4。

5条，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着,高层位移和承载力计算时都应考虑偶然偏心。

双向地震，《抗规》5。

1。

1—3条规定：质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响.我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏)，多数层位移比超过1。

3时，应计入双向地震影响，因为规范没有明确规定,这也只是一种参考尺度。
