负压阀工作原理
负压阀,又称为真空阀,是一种用于管道系统中的阀门,其主要作用是防止管
道内部产生负压,从而避免管道内部的液体或气体倒流或泄漏。
负压阀通常应用于污水管道、空调系统、化工管道等领域,具有重要的安全保护作用。
负压阀的工作原理其实并不复杂,主要是通过阀门内部的设计结构和工作原理
来实现防止负压的产生。
在正常情况下,当管道内部的压力大于外部环境的压力时,负压阀处于关闭状态,阀门内部的密封件能够有效地阻止管道内部的液体或气体倒流。
但是,一旦管道内部的压力小于外部环境的压力,负压阀就会自动打开,允许外部空气进入管道,以平衡管道内部和外部的压力差,从而防止负压的产生。
负压阀的工作原理可以简单概括为“内密封、外开启”,即在正常工作状态下
保持内部密封,一旦出现负压情况则自动开启,以保护管道系统的安全运行。
这种工作原理保证了负压阀在管道系统中的稳定性和可靠性,能够有效地防止负压引起的问题。
负压阀的工作原理是基于流体力学和气体力学的原理,通过合理的结构设计和
材料选择来实现。
一般来说,负压阀的主要部件包括阀体、阀盖、阀瓣、密封件等,这些部件共同协作,实现了负压阀的工作原理。
在实际应用中,负压阀的工作原理还会受到管道材料、介质性质、流体流速等因素的影响,需要根据具体情况进行合理的选择和设计。
总的来说,负压阀的工作原理是通过阀门内部的设计结构和工作原理来实现防
止管道内部产生负压,保护管道系统的安全运行。
合理选择和使用负压阀,对于管道系统的安全稳定运行具有重要的意义。
希望本文所述的负压阀工作原理能够对您有所帮助,谢谢阅读!。
真空阀门的几种典型结构(1)隔膜阀隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
如图3所示,转动手轮可带动阀杆上、下移动,使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
此种阀门如采用丁晴橡胶隔膜,适用于前级和预抽管道上及温度为-25~80℃的非腐蚀性气体。
如采用氟橡胶隔膜,可用于高真空系统,使用温度范围为-30~150℃。
(2)真空球阀图4所示是真空球阀的结构,该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。
金属球上有一个大穿孔,借助于手柄转动金属球使穿孔改变方向,即可接通或切断气路。
金属球轴杆与阀体间的密封采用O形密封圈密封。
(3)真空蝶阀蝶阀的结构比较简单,如图5所示。
阀板的边缘上嵌有O形密封圈,阀板靠螺栓固定在传动轴阀杆上,使阀杆带动阀板转动,当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭,从关闭位置、阀板再转动90O时,阀门即完全打开,该种阀门的主要优点是体积小。
结构简单。
(4)插板阀图6和图7是插板阀的两种结构型式。
弹性体密封圈是嵌在阀体上。
转动手柄即可打开或关闭阀门。
图6的插板阀关闭时是靠限位块的斜面压紧阀盖,进而压紧密封圈。
图7的插板阀是靠链板压紧实现阀口密封。
(5)挡板阀图8是一种挡板阀的结构。
该阀通过阀盖的开启和压下来实现管路的接通和截止。
图中,压板23使阀口密封圈24固定于阀盖上。
压板2将阀杆3与阀盖连为一体。
上盖20与阀体22由密封圈21密封。
压帽5和7分别压紧密封圈4和8,实现动密封。
气缸盖11压紧密封圈lO,使气缸16上部密封。
气缸与气缸座17,通过密封圈9密封。
注油管18注入扩散泵油,以减小摩擦并帮助密封。
进气管接头12。
从空气压缩机来压缩空气首先通过加油器19,从加油器中出来的气体含有一定的油,再进入换向阀6,最后进入气缸,一方面润滑换向阀中的活塞,另一方面,防止气缸内表面生锈。
换向阀控制气源进入气缸上下部。
密封垫片13、活塞胶圈14、活塞15,将气缸分为两部分移动于气缸之中,从而控制阀门的开闭。
真空压力阀工作原理
真空压力阀,也称为真空断电器或真空逆止阀,是一种用于控制真空系统中压力的设备。
其工作原理可以描述为下面几个步骤:
1. 无压状态:当真空系统中没有压力差时,真空压力阀处于关闭状态。
阀门通过弹簧或者气缸等机械装置保持密封。
2. 压力差增加:当真空系统中产生压力差,例如由于抽气泵在工作导致真空度下降时,压力差会逐渐增大。
3. 开启状态:当压力差达到真空压力阀设定的开启压力值时,设备内部的压力会使阀门打开。
这样真空系统就可以通过真空压力阀与外部的大气压力相等。
4. 压力差减小:当真空系统的压力差减小到设定的关闭压力值以下时,阀门会由于弹簧力或其他力的作用而关闭,以避免更多的气体进入真空系统。
通过以上的工作原理,真空压力阀可以保持真空系统的良好工作状态,并确保系统内部的压力处于所需的范围之内,以保护系统的安全和稳定运行。
真空管道阀门压力损失(既阀门前后的压力差),也就是阀门对介质的流动有一定的阻力,介质为克服阀门的阻力就要消耗一定的能量。
从节约能源上考虑,设计和制造阀门时,要尽可能降低阀门对流动介质的阻力。
启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。
关闭阀门时,需要使启闭件与发座两密封面间形成一定的密封比压,同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力,因而必须施加一定的关闭力和关闭力矩,阀门在启闭过程中,所需要的启闭力和启闭力矩是变化的,其最大值是在关闭的最终瞬时或开启的最初瞬时。
设计和制造阀门时应力求降低其关闭力用真空阀门目录一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式充气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀二、真空挡板阀类1、GDC-J型系列电磁高真空挡板阀2、GDQ型系列气动高真空挡板阀3、GD-J型系列高真空挡板阀4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)DDC-JQ系列电磁真空带充气阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105~1x10-2阀门漏率(Pa.L/S)<6.7x10-4适用温度(℃) -25~+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16 68 42 176 28 48x48 4-M5 2XZ-0.5/116ADDC-JQ25 82 55 199 35 58x58 4-M6 2XZ-2/4 25ADDC-JQ32 92 64 226 40 68x68 4-M6 2XZ-4 32DDC-JQ40 110 70 245 44 80x80 4-M6 2XZ-8 40DDC-JQ50 125 90 290 56 95x95 4-M8 2X-15 50ADDC-JQ65 135 105 320 65 115x115 4-M8 2X-30A 65DDC-JQ80 165 125 367 75 140x140 4-M8 2X-70A 80DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
真空插板阀结构及工作原理一、引言真空插板阀是一种常见的工业阀门,在高真空和低真空系统中广泛应用。
由于其简单、耐用和可靠的特点,被认为是真空系统中一种最好的阀门之一。
本文将详细介绍真空插板阀的结构、工作原理和使用特点,供读者参考。
真空插板阀主要由下列部分组成:阀体、插板、密封圈、传动装置和其他相关附件。
下面,我们逐一介绍这些部分的主要结构。
(一)阀体真空插板阀的阀体是一个容器,它通常由钢板或铸铁制成,并在内部安装了插板。
阀体内部的构造应尽可能简单,以保证有效的气密性。
(二)插板插板是真空插板阀的一个关键部件,它直接影响到该阀的工作性能。
通常情况下,插板是一个长方形的金属板,其尺寸和阀体相匹配。
插板上有一个齿轮等传动装置,可通过旋转来打开或关闭阀门。
在插板的两端,通常安装了密封圈,以确保插板在关闭时与阀体紧密贴合,从而防止气体泄漏。
(三)密封圈密封圈是一种环状零件,通常安装在插板的两端,可以与阀体形成闭合的密封结构。
为了确保紧密贴合,密封圈多是由弹性的橡胶或橡胶复合材料制成。
(四)传动装置真空插板阀的传动装置通常由齿轮组成,可以手动或自动驱动。
在实际使用中,多使用电动或气动驱动装置。
(五)其他相关附件真空插板阀还包括其他一些附件,如控制面板、阻尼装置、传感器等,以确保其正常工作。
真空插板阀的工作原理是通过插板的旋转来打开或关闭阀门。
当插板向阀体打开时,气体可以通过阀门进入系统。
当插板向阀体关闭时,气体被阻断,从而保持系统处于真空状态。
在真空系统中,插板与阀体之间的气密性是非常重要的,如果气泄漏超过了设定的限制,就可能对真空系统的工作造成不利影响。
密封圈的质量和安装是维持真空系统气密性的关键。
四、真空插板阀的使用特点(一)简单、耐用真空插板阀的结构简单,易于安装和维修,具有坚固、耐用、可靠等特点。
它们可以在恶劣的环境下工作,并且耐受高度腐蚀和高温的气体流。
(二)气密性好真空插板阀的密封圈多为松软的橡胶或橡胶复合材料,密封性能好。
真空阀工作原理
真空阀是广泛应用于真空系统中的一种控制器件。
它的主要作用是在真空系统中控制气流的开启和关闭,以便实现对真空度和气体流量的精确控制。
其工作原理主要包括以下几个方面:
1. 机械结构原理:真空阀的主要部件包括阀门、阀体、驱动器等。
通过驱动器的作用,阀门在阀体内进行开启和关闭操作,以实现气流的控制。
2. 电磁控制原理:真空阀通常采用电磁控制方式来实现气流的控制。
当电磁控制信号作用于阀门时,阀门会受到电磁力的作用而发生运动,从而控制气体的通断。
3. 密封原理:真空阀的密封性能对于真空系统的正常运行至关重要。
因此,真空阀的阀门和阀体之间要采用高精密度的密封结构,以确保阀门的开闭与气体流量的控制精度。
总之,真空阀是真空系统中一种重要的控制器件,其工作原理包括机械结构、电磁控制和密封原理等多个方面。
只有充分理解其工作原理,才能更好地应用和维护真空阀,确保真空系统的正常运行。
- 1 -。
真空阀的工作原理及作用
真空阀是一种用于控制气体流动的装置,其工作原理基于真空状态下气体流动的物理原理。
主要作用是控制和调节真空系统中的气体流动,从而实现对真空度、流量和压力等参数的控制。
真空阀的工作原理如下:
1. 阀体结构:真空阀由阀体、阀芯和驱动装置组成。
阀体上设有进气口、出气口和调节装置,阀芯则位于阀体内的流道中。
2. 阀芯控制:通过驱动装置,控制阀芯在阀体内的位置,以调节进气口和出气口之间的通道的开闭程度。
3. 流动控制:气体从进气口进入阀体,流经阀体内的通道,最终通过出气口排出。
通过改变阀芯的位置,可调节流动通道的截面积,从而控制气体的流量。
4. 密封性能:真空阀在关闭状态下,能够提供较高的密封性能,防止气体从进气口侧逸出。
5. 参数控制:通过调节阀芯的位置,可以控制进气口和出气口之间的通道的开闭程度,从而实现对真空度、流量和压力等参数的精确控制。
真空阀的作用主要有以下几点:
1. 控制气体流动:真空阀可以控制气体的进出,通过调节进气
口和出气口之间的通道的开闭程度,实现对气体流动的控制。
2. 调节真空度:通过控制阀芯的位置,可以调节进气和出气之间的通道开口的大小,从而控制真空系统的真空度。
3. 调节流量:通过改变阀芯的位置,可以调节通道的截面积,从而控制气体的流量。
4. 维护系统稳定:真空阀可以通过稳定气体流动,维持真空系统的稳定工作状态,保证系统的安全性和高效性。
总之,真空阀是真空系统中不可缺少的控制装置,通过调节阀芯的位置,能够实现对气体流动、真空度和压力等参数的精确控制,确保真空系统的正常运行。
选用真空阀门要考虑的因素(依据)根据工作压力有低真空阀门、高真空阀门和超高真空阀门。
根据结构特点有挡板阀、插板阀、蝶阀、球阀、隔膜阀、角阀、直通阀、三通阀。
根据传动原理有手动、气动、电动、电磁。
一般气动是电磁先导、气缸执行动作的过程,也可用手控制先导阀气缸执行动作的过程。
电动为手、电两用,当停电时可用手动进行操作。
根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。
根据动密封的材料也可分金属密封和非金属密封阀门。
轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S,在轴运动过程中真空度不高,可用于要求不高的高真空条件下使用;轴封为金属波纹管密封,其漏率为10-7Pa.L/S,适用于超高真空条件下使用。
通用真空阀门的用途电磁真空带充气阀与电磁真空压差阀是专门用于防止机械真空泵返油的真空阀,安装于机械真空泵的进气口,并与泵同步开启和关闭。
一般不能用到其它地方,也就是说不能用于真空系统中作放气之用。
选用电磁真空压差阀的优点是耗电量很小,节省能源;DN≤50的阀体材质为铝合金,重量轻,体积小,阀板关闭速度快。
挡板阀用在真空管道中角通和三通的地方。
驱动方式为手、气、电磁、电动由用户决定。
其中GDC—J型电磁高真空挡板阀为金属波纹管密封,其应用范围较广,也可当充气阀用;安装位置可任意,可反顶一个大气压,并有反馈信号输出。
插板阀用在真空度要求高或管道尺寸要求高的场合。
全通导、阀门漏率为10-7Pa.L/S,双向密封。
驱动方式手、气、电动由用户决定。
气动和电动均带信号反馈装置。
隔膜阀与球阀为直通式,并能用在正压和真空并存的场合。
驱动方式手、气、电动由用户决定。
蝶阀为直通形式,手、气、电三种驱动方式由用户决定。
手动蝶阀开启角度任意可调;智能型的气动和电动蝶阀其开启角度也任意可调。
阀门的使用条件介质为纯净空气或非腐蚀性气体。
介质温度由使用橡胶的极端温度所决定:一般丁腈橡胶-30~+80℃。
氟橡胶 -25~+150℃。

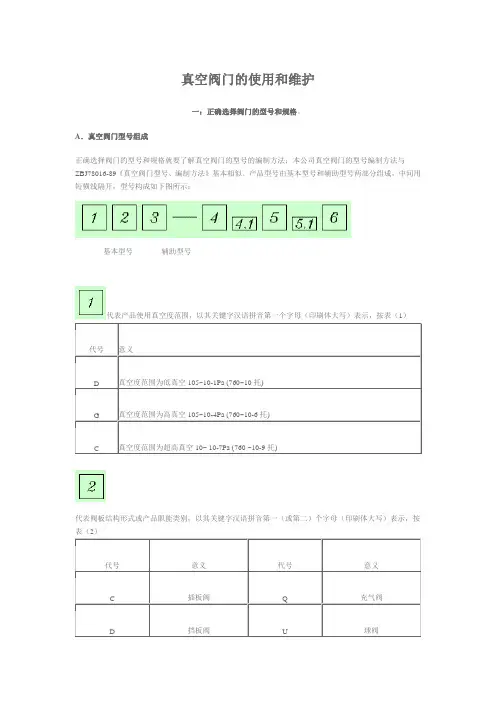

真空阀门的使用和维护一:正确选择阀门的型号和规格。
A.真空阀门型号组成正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成,中间用短横线隔开,型号构成如下图所示:基本型号辅助型号代表产品使用真空度范围,以其关键字汉语拼音第一个字母(印刷体大写)表示,按表(1)代表阀板结构形式或产品职能类别,以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示,按表(2)代表产品驱动方式,以其关键字汉语拼音第一个字母(印刷体大写)表示,按表(3)代表阀门通道形式,以其关键字汉语拼音第一个字母(印刷体大写)表示,按表(4)特例: 只有带充气的阀门用汉语拼音大写字母Q作代号,其它种类阀门均不用符号作代号。
代表产品规格参数—公称通径,以阿拉伯数字表示,单位为mm。
如DN16mm,100mm,500mm等用16,100,500等表示。
特例:极个别产品用阿拉伯数字表示其性能参数,如GW-30-T型高真空微调阀的型号中“30”表示高真空微调阀的最大可调量为30 Torr·L / S 。
角注代表轴封密封结构,目前只有不锈钢波纹管作轴封时用汉语拼音小写字母b作代号,其它密封结构(如橡胶密封、聚四氟乙烯等)均不用字母表示。
只有个别产品(如真空(压力)球阀)用带括弧的大写英文字母表示连接方式或阀门主密封副材料的代号。
按表(5)设计序号的代号用大写英文字母表示:按表(6)下面举几个例子:1、GM-25H(Ⅰ)高真空隔膜阀,公称通径25mm,两端焊接结构形式。
2、CCQ-150气动超高真空插板阀,公称通径150mm。
3、GID-250电动高真空蝶阀,公称通径250mm。
4、GUQ-40(KF)气动高真空(压力)球阀,公称通径40mm,连接方式为GB4982 《夹紧型真空快卸法兰》DN40的快卸法兰。
真空闸阀工作原理
真空闸阀是一种常用的用于控制气体流动的阀门。
它的工作原理基于真空封闭的原理。
当真空闸阀关闭时,阀体内部的阀板会与阀座完全密封,阻止气体流动。
在这种情况下,阀体和阀板之间形成了一个封闭的空间,在阀体上方的真空环境和阀体下方的工作环境之间形成了一定的压差。
当需要打开真空闸阀时,通过控制装置向阀体上方注入一定的气体或液体,增加了阀体上方的压力。
这种增加的压力会克服阀座与阀板之间的密封力,使阀板离开阀座,打开阀门。
此时,工作环境中的气体可以流过阀体,实现气体流动。
当需要关闭真空闸阀时,控制装置会将阀体上方的气体或液体排出,恢复到真空环境中的压力。
在这种情况下,阀座与阀板之间的密封力大于压差,阀板会被压回阀座,实现阀门的关闭。
需要注意的是,真空闸阀的打开和关闭过程是通过控制装置来实现的,可以根据实际需要进行自动或手动控制。
另外,真空闸阀在工作过程中需要保持一定的密封性,以确保其正常工作。
真空压力释放阀参数真空压力释放阀是一种常用于真空系统中的阀门,用于控制系统内的真空压力。
它的参数包括阀门类型、材料、尺寸、连接方式、压力范围等。
1. 阀门类型真空压力释放阀的类型有很多种,常见的有直通式、角式、扇形式、膜片式等。
不同类型的阀门适用于不同的工作条件和压力范围。
2. 材料真空压力释放阀的主要材料通常是不锈钢、铜、铝等耐腐蚀材料。
材料的选择取决于阀门的工作环境和介质,以确保阀门的稳定性和耐用性。
3. 尺寸真空压力释放阀的尺寸通常根据系统的流量和连接管道的直径来确定。
尺寸的选择要考虑到系统的工作压力和流量要求,以保证阀门的正常运行。
4. 连接方式真空压力释放阀通常有螺纹连接、法兰连接和焊接连接等不同的方式。
连接方式的选择要根据系统的要求和管道的类型来确定,以确保阀门与管道的连接紧密可靠。
5. 压力范围真空压力释放阀的压力范围通常根据系统的工作压力来确定。
阀门的选择要考虑到系统的最高和最低压力要求,以确保阀门能够有效地控制系统的压力。
6. 其他参数除了上述基本参数外,真空压力释放阀还可能具有其他特殊的参数,如温度范围、流量系数、密封性能等。
这些参数的选择要根据系统的具体要求和工作条件来确定,以保证阀门的正常运行和系统的安全性。
总结:真空压力释放阀是真空系统中常用的阀门,通过控制系统内的真空压力来保证系统的稳定运行。
选择合适的真空压力释放阀参数是确保系统正常工作的关键。
通过了解阀门的类型、材料、尺寸、连接方式和压力范围等参数,可以选择适合系统要求的阀门,提高系统的效率和安全性。
在选择阀门参数时,还需要根据系统的具体要求和工作环境来考虑其他特殊的参数,以确保阀门能够满足系统的需求。
差压阀的结构及工作原理大家好,今天我们来聊聊一个在工业界可是大名鼎鼎的角色——差压阀。
说到这个小家伙,很多人可能会一头雾水,心想:“差压阀?那是个什么东西?”其实啊,差压阀在我们的生活中可是随处可见,尽管它的名字听起来有点拗口,但它的作用可不简单。
1. 差压阀的基本结构1.1 外形和材质首先,咱们得来个初步了解。
差压阀,乍一看,跟个普通的阀门差不多,都是个圆圆的身体,旁边还有个调节旋钮。
不过,你知道吗?它的材料可是相当讲究,通常用的是不锈钢或者铸铁,这可不是随便哪个小厂家就能做得出来的。
想想,咱们要让它承受高温高压的环境,可得保证它的“硬气”啊!1.2 内部结构再来聊聊它的内部结构。
差压阀里面有个小小的膜片,听上去像个豆腐干,但可不简单。
这个膜片的作用就像一个灵敏的神经,能感知到管道内的压力变化。
当一边的压力比另一边高时,膜片就会自动调节阀门的开关,确保流体的顺畅。
就像你吃火锅的时候,油锅一开,得赶紧调小火,不然一锅油就泡沫四溅,场面可就太尴尬了。
2. 差压阀的工作原理2.1 压力差的妙用差压阀的工作原理,简单说就是“压力差”。
想象一下,你的两只手分别拿着水和气球,水的压力大,而气球的压力小。
这时候,水就会把气球往外挤,就像差压阀一样,压力大的那边总是会把流体推向压力小的那一边。
通过这种压力差,差压阀能够保持系统的平衡。
2.2 自动调节,轻松无忧而且,最厉害的地方在于,差压阀可以自动调节。
这就好比你在开车的时候,红绿灯一变,你能迅速做出反应,灵活调整方向。
差压阀也是如此,无论是冷却水、蒸汽,还是其他各种流体,它都能及时反应,保持系统的稳定。
就算是在复杂的工业环境中,也能做到游刃有余,真是个聪明的小家伙。
3. 差压阀的实际应用3.1 生活中的应用好啦,咱们再来聊聊差压阀在生活中的应用。
比如说,很多空调系统里面都有差压阀。
它不仅能保持空调运行的稳定性,还能有效节省能源。
这样一来,空调就能为我们提供一个舒适的环境,而我们也能省下不少电费,简直是一举两得啊!你想想,夏天一开空调,简直就是人生的一大享受。
差压阀工作原理
差压阀(differential pressure valve)是一种控制流体流动的装置。
它通过调节或控制流体进出口之间的压力差,实现对流量和压力的调节和控制。
差压阀的工作原理如下:
1. 入口和出口之间的压力差:差压阀的核心部分是由两个阀门构成的喉管或流量调节装置。
当流体从入口进入喉管时,会被阀门限制流动。
在流体通过喉管时,由于阀门的限制,形成一定的流速和流量。
在出口端,由于阀门的作用,流体的压力会降低,形成一个出口压力。
2. 内部的调节装置:差压阀内部还配备了一个调节装置,用于调节和控制阀门开度以及进出口压力差。
根据流体介质的不同,调节装置可以是一个活塞、阀瓣、弹簧等。
通过调节装置,可以实现对阀门开度的调节,从而控制流体的流速和流量。
3. 压力差的反馈与调节:差压阀通常还配备了一个压力差反馈装置,用于监测进出口之间的压力差,并将这个信号传递给控制系统。
控制系统根据压力差信号,通过调节装置控制阀门的开度,以保持进出口的压力差在设定范围内,从而达到流量和压力的调节和控制的目的。
总的来说,差压阀通过调节进出口之间的压力差,以及调节装置对阀门开度的控制,实现对流体流量和压力的调节和控制。
它广泛应用于管道、供暖、空调、化工、石油等行业的流体控制系统中。
真空逆止阀工作原理
一、结构原理
真空逆止阀主要由阀体、阀瓣和弹簧组成。
阀体通常是由金属或塑料
材料制成的管道形状,内部有阀座和阀座孔。
阀瓣是一个适配于阀座孔的
圆盘形部件,通常由橡胶、金属或合金制成。
弹簧连接在阀瓣上,用于控
制阀瓣的开启和关闭。
当流体在真空逆止阀的进口侧流入时,阀瓣会被流体冲开弹簧的作用下,打开阀门,流体可以自由通过阀体。
当流体的压力减小或停止流动时,弹簧的弹力会让阀瓣自动关闭,阻止流体逆流。
二、流体力学原理
当流体停止流动或反向流动时,进口侧的压力降低,而阀体出口侧的
压力升高,这会使阀瓣上的压力大于弹簧的弹力,导致阀瓣关闭,阻止了
逆向流体的进入。
同时,真空逆止阀还可以通过调整弹簧的张力来改变阀瓣关闭的压力值,实现对流体逆止阀的控制。
真空逆止阀是真空系统中不可或缺的重要组成部分。
它的工作原理简
单且可靠,能够有效防止真空系统中气体或液体的逆流,保护真空系统的
正常运行。
在实际应用中,真空逆止阀广泛用于真空管道、真空泵、真空
系统和实验室等领域中。
真空压差原理
真空压差原理是指在一个封闭的容器中,由于容器内外部分压差,使得容器内部形成真空的现象。
真空压差是由外部环境和内部压力差引起的,当外部压强低于容器内部的压强时,容器内部的气体分子会通过漏气点逸出,使得内部压强下降,最终形成真空。
真空压差原理主要基于以下两个原理:
1. 压强差原理:根据波义耳-马利奥蒂定律,在固定温度下,
气体的体积与压强成反比。
当外部压强较低时,容器内部的气体分子会受到外部环境的作用,由于压强差导致气体分子从高压区域逸出到低压区域,从而形成真空。
2. 漏气原理:容器内部往往存在一些微小的漏气点,如裂缝、孔洞或松动的连接处。
当外部压强较低时,容器内部的气体分子会通过这些漏气点逸出,使得容器内的压强逐渐降低,直至形成真空。
基于真空压差原理,人们可以利用真空泵等设备,通过提供外部低压环境,从而实现对容器内气体的抽取或抽真空的目的。
这在许多领域中有重要的应用,如实验室仪器、工业生产、航天技术等。
总而言之,真空压差原理是基于外部环境和内部压力差引起的,通过压强差和漏气原理相结合,使得容器内部气体经过逸出或抽取,最终形成真空的过程。
真空阀功能
真空阀是用来控制真空系统中气体流量和压力的设备,可以控制和隔离流经它的管道,或者使某个管路更换位置。
真空阀通常被用来控制、限制和调节压力,以及变换流量的方向。
真空阀的功能包括:
- 用来提供持续的真空:由于真空阀具有控制气体流量和压力的能力,可以用来控制真空系统中气体的流量,从而维持系统真空度;
- 控制某一管路的流量:真空阀具有改变流量方向的作用,让气体从一个出口流向另一个出口;
- 用来隔离系统流量:真空阀可以用来隔断两个流路,维持系统压力,并减少流量的损耗;
- 控制流量:真空阀可以调节系统的压力,控制气体的流量,来达到节能的目的;
- 用来修复系统故障:当系统出现故障时,可以通过使用真空阀来调节系统,以修复故障并减少维修成本。
真空比例阀原理全文共四篇示例,供读者参考第一篇示例:真空比例阀是一种用于控制真空系统中气体流量的关键部件。
它通过调节气体进入真空系统的量来保持系统中的压力恒定。
真空比例阀的原理是基于控制阀门的开度来调节气体流量,从而控制系统中的压力。
真空比例阀的工作原理主要基于阀门的控制和传感器的反馈。
当真空系统需要维持特定的压力时,比例阀会根据传感器检测到的压力信号来调节阀门的开度。
当压力过高时,阀门会打开以允许更多气体进入系统,从而降低压力;相反,当压力过低时,阀门会关闭以减少气体的进入,从而提高压力。
真空比例阀的设计是为了增加系统的稳定性和精确度。
通过精确的控制阀门的开度,可以确保系统中的气体流量始终保持在一个稳定的范围内。
这对于一些需要高度精确控制气体流量的应用非常重要,例如半导体制造、真空蒸发镀膜等领域。
除了控制气体流量外,真空比例阀还具有一些其他的功能。
一些真空比例阀还具有自动校准功能,可以根据外部环境和系统参数来自动调节阀门的开度,以确保系统的稳定性。
一些高级真空比例阀还具有实时监控功能,可以监测系统中的气体流量和压力,并及时调整阀门的开度以适应系统的变化。
真空比例阀是真空系统中至关重要的部件,它不仅可以确保系统的稳定性和精确度,还可以提高系统的效率和性能。
随着科技的不断发展,真空比例阀的设计和功能也在不断地进步和完善,为各种高精度真空系统提供了强大的支持和保障。
第二篇示例:真空比例阀原理是通过调节进入真空室内的气体流量,来控制真空度的一种装置。
在真空系统中,真空比例阀的作用非常重要,可以有效地控制气体流量,确保系统内的真空度稳定并满足实际需求。
下面将详细介绍真空比例阀的工作原理和应用。
首先我们来了解一下真空比例阀的结构。
真空比例阀一般由阀体、阀盖、阀芯、传动装置等组成。
阀体是比例阀的主体部件,用于固定其他部件和连接管路。
阀盖是覆盖在阀体上,起到密封和保护作用。
阀芯是比例阀调节气流量的关键部件,通过控制阀芯的开启和关闭程度,可以调节气体流量的大小。
真空阀半导体
真空阀是一种半导体器件,它在电子设备中起到了至关重要的作用。
它的主要功能是控制电子器件中的真空度,以保证器件的正常运行。
在半导体行业中,真空阀被广泛应用于各种设备和系统中。
真空阀的设计和制造需要精密的工艺和技术。
它由多个组件组成,包括阀体、阀盖、阀芯和电磁线圈等。
这些组件通过精确的加工和装配相互配合,以确保阀门的正常运转和可靠性。
在电子设备中,真空阀主要用于控制气体的流动。
它具有开关作用,可以打开或关闭气体通道。
当气体需要通过器件时,真空阀打开,允许气体流动;当不需要气体通过时,真空阀关闭,阻止气体流动。
这种控制气体流动的能力使真空阀在半导体制造过程中起到了至关重要的作用。
除了控制气体流动外,真空阀还可以调节气体压力。
通过改变阀门的开度,可以调节气体的流量和压力。
这对于控制半导体设备的工作条件非常重要,可以确保器件在正常的工作范围内运行。
真空阀的制造过程需要严格的质量控制和测试。
只有通过严格的测试和检查,才能保证真空阀的性能和质量。
在制造过程中,需要使用先进的技术和设备,以确保真空阀的精度和可靠性。
总的来说,真空阀是半导体器件中不可或缺的一部分。
它的作用是控制气体流动和压力,以保证半导体设备的正常运行。
真空阀的设
计和制造需要精密的工艺和技术,通过严格的质量控制和测试,确保其性能和可靠性。
真空阀在半导体行业中的应用广泛,对于半导体设备的制造和工作条件的控制起到了至关重要的作用。
真空压差阀电动阀的驱动一般是用电机,比较耐电压冲击。
电磁阀是快开和快关的,一般用在小流量和小压力,要求开关频率大的地方电动阀反之。
电动阀阀的开度可以控制,状态有开、关、半开半关,可以控制管道中介质的流量而电磁阀达不到这个要求。
电磁阀一般断电可以复位,电动阀要这样的功能需要加复位装置。
等离子体天线是一种利用等离子体元素来取代金属传导体元素的射频天线,通常由充满低压气体的绝缘管构成。
绝缘管中的气体电离后形成的等离子体具有良好的导电性,能和金属导电媒质一样接收和发射电磁波,等离子体就代替传统天线中的金属导体发射或接收电磁波而构成等离子体天线。
Moisan 等证实在气体柱一端加上射频形成表面波,表面波能激励并维持等离子体柱体线。
真空阀门目录一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式充气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀DDC-JQ系列电磁真空带充气阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105~1x10-2阀门漏率(Pa.L/S)<6.7x10-4适用温度(℃) -25~+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16A16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ3232 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ4040 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ6565 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ8080 165 125 367 75 140x140 4-M8 2X-70ADDC-JQ-B系列电磁真空带充气阀DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1x10-2阀门漏率(Pa.L/S)<6.7x10-4适用温度(℃) -25~+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50连接及外形尺寸型号通径(DN)ΦWΦDΦB H A n-d 法兰标准DDC-JQ16 68 30 17.2 191 40 / GB498216B DDC-JQ 25B 25 82 40 26.2 202 50 DDC-JQ 32B 32 92 55 41.2 244 50 DDC-JQ 40B 40 110 55 41.2 275 65 DDC-JQ 50B 50 125 110 90 314 80 4-Φ9 GB/T6070DDC-JQ 65B 65 135 130 110 343 88 4-Φ9DDC-JQ 80B 80 135 145 125 387 95 4-Φ9 DDC-JQ 100B1001651651453991088-Φ9DYC-Q系列低真空电磁压差充气阀DYC-Q型系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上,当机械真空泵因工作需要突然停电、停止运转时,该阀利用大气压力使阀芯自动关闭,截止和真空系统相连的通道,同时向泵内放大气,防止机械泵油返回真空系统,起到了保护真空系统作用,有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105~102阀门漏率(Pa.L/S)<6.5x10-2介质温度(℃) -25~+40开闭时间(S) ≤3电源电压(V/Hz) 220/50安装方式垂直(图一)连接及外形尺寸(GB4982)型号通径(DN)ΦWΦDΦB H L 法兰标准DYC-Q16/KF16 60 30 17.2 115 63GB4982 DYC-Q25/KF25 70 40 26.2 130 67DYC-Q440 100 55 41.2 160 810/KF DYC-Q50/KF50 110 75 52.2 195 85 /连接及外形尺寸(GB/T6070) 型号 通径(DN) ΦD ΦB H L n-d 法兰标准DYC-Q 16 16 60 45 75 63 4-M6GB/T6070DYC-Q 20 20 65 50 80 67 DYC-Q 25 25 70 55 90 67 DYC-Q 32 32 90 70 100 75 4-M8DYC-Q 40 40 100 80 110 81 DYC-Q 50 50 110 90 123 85 DYC-Q 65 65 125 105 147 95DYC-Q 80 80 145 125 147 102 DYC-Q 100 100 165 145 140 112 8-M8DYC-Q 125 125 200 175 185 1218-M10DYC-Q 160 160 225 200 210 138 DYC-Q 200 200 285 260 240 17012-M10DYC-Q 250 250 335 310 285 195 DYC-Q 32032042539531024112-M12GYC-JQ型系列高真空电磁压差式充气阀GYC-JQ型系列高真空电磁压差式充气阀,是安装在机械真空泵上的专用阀门。
安装于机械真空泵的进气口,并与泵同步开启和关闭。
当泵停止工作或电源突然中断时,阀门能依靠大气与真空的压差力使阀板自动关闭,将真空系统封闭,保持其真空度,并将大气通过阀的节流孔充入泵腔内,从而避免泵油逆流污染真空系统用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1x10-3<1.0x10-4阀门漏率(Pa.L/S)电源电压(V/Hz) 220/50介质温度(℃) -25~+50开闭时间(S) ≤3安装方式垂直或水平法兰标准(V/Hz) GB4982;JB919(图一)KF连接及外形尺寸GB4982型号通径(DN) ΦDΦB H A bxbGYC-JQ116 30 17.2 153 40 37x376/KFGYC-JQ125 40 26.2 155 50 62x626/KFGYC-JQ140 55 41.2 178 65 80x806/KF(图二)连接及外形尺寸JB919型号通径(DN)ΦDΦB H A F n-ΦdDYC-JQ150150 220 195 370 153 160 8-11 GQC系列电磁高真空充气阀GQC-1.5 GQC-5型电磁高真空充气阀是以电磁力为动力,当接通电源时,阀门被关闭,使真空系统与大气隔离;切断电源时,阀门处于开启状态,随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能,阀内带有空气过滤器,可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
主要技术性能性能参数GQC-1.5 GQC-5 GQC-5/KF GQC-4A适用范围(Pa)105~1.3x10-4阀门漏率(Pa.L/S)≤1.3x10-4法兰标准焊接式连接;GB4982 GB4982标准出厂断电时阀门处于开启状态连接及外形尺寸型号通径(DN)ΦWΦD? H h电气参数电源功率GQC-1.5 1.5 52 7 112 66 DC36V 3.3W GQC-5 5 60 10 136 90 DC36V 6.5W GQC-5/KF 5 60 30 119 90 DC36V 6.5WGQC-4A 4 尺寸如图所示DC36VAC220V3.6WGDC-Q5型、GDC-5型电磁真空阀GDC-Q5型电磁高真空带充气阀连接在高低真空系统上,该阀通电阀板打开,同时封闭充气口,将P、A端管路接通;断电时阀板关闭,切断P、A端管路,保证系统的真空度,同时打开充气口,通过F端向A端充气。
GDC-5型电磁高真空挡板阀连接在高低真空管路上,用来接通或切断真空系统的气流。
GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气和非腐蚀性气体。
主要技术性能型号GDC-Q5 GDC-5通径(DN) 5适合范围(Pa)105~6.7x10-4阀门漏率(Pa.L/S) ≤1.3x10-4电源电压(V/Hz)220/50线圈温升(℃)≤65安装位置任意连接标准1)GB4982;2)焊接式连接。
