2013-2014电路分析试卷A

2013数电试卷A答案北京工业大学实验学院2013---2014学年第1学期数字电子技术Ⅰ（A）卷课程试卷适用专业：电子信息工程考试方式：（闭卷）考试时间：2013年12月30 日班级学号：姓名：成绩得分登记（由阅卷教师填写）姓名；⑵试题请做在规定处；装订的试卷不得随意拆散，自行拆散成绩以零分记。

一、选择题（每小题2分，共20分）。

（ D ）1. N个触发器可以构成最大计数长度为。

A、NB、2NC、N2D、2N（ C ）2. 下列几种门电路中，输出端可实现线与功能的电路是。

A、传输门B、异或门C、OD门D、三态门（ A ）3. 下列描述不正确的是。

A、时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。

B、寄存器只能存储小量数据，存储器可存储大量数据。

数字电子技术Ⅰ试卷（A）第2页共 8 页数字电子技术Ⅰ试卷（A ）第3页共 8 页C 、主从JK 触发器主触发器具有一次翻转性。

D 、将移位寄存器首尾相连可构成环形计数器。

（ D ）4. 在四变量卡诺图中，逻辑上不相邻的一组最小项为 。

A 、m 1 与m 3 B 、m 4 与m 6 C 、m 0与m 8 D 、m 2 与m 8（ D ）5. 已知逻辑函数Y AB A C BC =++，与其相等的函数为 。

A 、AB B 、AB AC + C 、AB BC +D 、AB C +（ A ）6. 电路如下图1（图中为下降沿JK 触发器），触发器当前状态321Q Q Q 为“101”，请问时钟作用下，触发器下一状态为 。

A 、“110” B 、“100” C 、“010” D 、“000”图1 （ D ）7. 下列描述不正确的是 。

A 、异步时序电路的响应速度要比同步时序电路的响应速度慢。

B 、时序电路必然存在状态循环。

C 、T 触发器、JK 触发器均具有状态翻转数字电子技术Ⅰ试卷（A ）第4页共 8 页功能。

D 、主从式触发器能有效克服同步触发器的空翻现象。

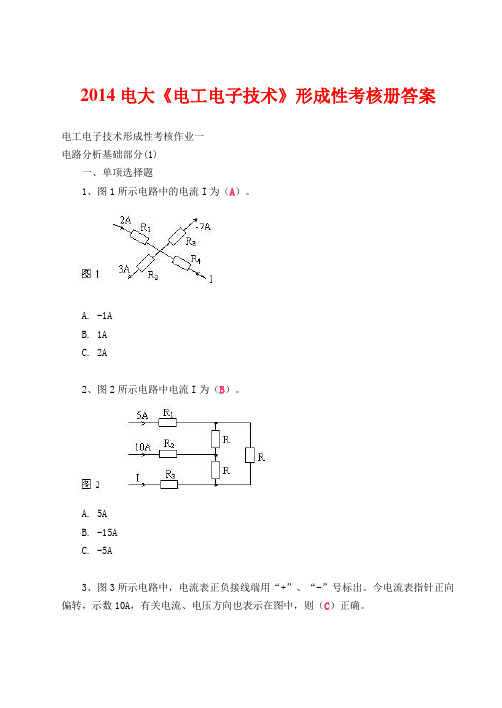

2014电大《电工电子技术》形成性考核册答案电工电子技术形成性考核作业一电路分析基础部分(1)一、单项选择题1、图1所示电路中的电流I为（A）。

A. -1AB. 1AC. 2A2、图2所示电路中电流I为（B）。

A. 5AB. -15AC. -5A3、图3所示电路中，电流表正负接线端用“+”、“-”号标出。

今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（C）正确。

A. I1=10A，U=-6VB. I1=-10A，U=6VC. I1=10A，U=12V4、图4所示电路中，电流I为（B ）A. -3VB. 5AC. 2A5、图5所示电路中U为（A）。

A. 30VB. -10VC. -40V6、图6所示电路中，判断电阻R中流通的电流及消耗的功率为（A）。

A. 1A，2WB. 2A，4WC. 2A，2W7、图7所示电路中，判断电阻R中流通的电流及消耗的功率为（B）。

A. 0A，2WB. 1A，2WC. 1A，4W8、图8所示电路中，电位器RP1的滑动端向下移动及RP2的滑动端向右移动时，电流I1、I2的变化趋势是（ B）。

A. I1减小，I2增大B. I1增大，I2减小C. I1不变，I2减小9、图9所示电路中，电压Uab的数值是（C）。

A. 0VB. 2VC. 10V10、图10所示电路的I、U表达式为（B）。

A. I1=I-IS，U=B. I1=-I-IS，U=C. I1=I-IS，U=二、简答题1、恒压源的性质是什么？恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。

2、恒流源的性质是什么？恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。

3、负载增加的涵义是什么？在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小？负载增加意指电路的输出功率增加。

长安大学2013－2014学年第二学期试题（ A ）卷课程名称电力系统分析理论考试日期2014年6月12日共题学生姓名学院电控学院班级学号一、填空题（每题1分，共10分）1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。

2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．电力系统的潮流分布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的频率。

7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。

二、选择题（每题1分，共10分）1.组成电力系统的几种主要元件是： BA 电源、电阻、电感、电容B 发电机、变压器、线路、负荷C 发电厂、变电所、变压器、线路D 发电机、变压器、线路、开关2.对电力系统运行的基本要求是： CA 在优质前提下，保证安全，力求经济；B 在经济前提下，保证安全，力求优质；C 在安全前提下，保证质量，力求经济；D 在安全前提下，力求经济，保证质量。

3．同步发电机的转速和系统频率之间是否有严格的关系 BA.否B.是C.不一定D.根据发电机的形式定4．三绕组变压器的结构、通常将高压绕组放在 CA.内层B.中间层C.外层D.独立设置第 1页 (共 2页)5．在同一时间内，电力网的电能损耗与供电量之比的百分值称为 BA.负载率B.网损率C.供电率D.厂用电率6．电力系统的频率主要决定于 BA.无功功率的平衡B.有功功率的平衡C.电压质量D.电流的大小7．关于顺调压电压调整方式的描述，错误的是（ B ）A.高峰负荷时允许中枢点电压略低B.低谷负荷时允许中枢点电压略低C.适用于用户对电压要求不高的场合D.适用于供电线路不长的场合8．通过改变变压器变比，实质上（ C ）A.改变了电压损耗的数值B.改变了负荷变化时次级电压的变化幅度C.改变了电力网的无功功率分布D.增加了整个电力系统的无功功率容量9.相同截面的导线，使用的电压等级越高，其电阻 AA 一样B 越大C 越小D 都不对10.在变压器的等值电路中，其导纳是 BA GT+jBTB GT-jBTC -GT+jBTD -GT-jBT三、简答题（每题3分，共30分）1．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

专题20 电学之电路故障分析一、选择题1.（2014·赤峰）如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大．则下列判断正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路2.（2014·揭阳）下图中的电路图和实物图相对应的是（）3.（2014·铁岭）对下列现象及其解释正确的是（）A．教室里的日光灯同时亮、同时灭，是因为各个灯之间是串联的B．遥控器能实现对电视机的遥控，是因为遥控器能发出紫外线C．厨房里的抽油烟机能把油烟吸走，是利用了浮力D．打开醋瓶能闻到酸味是因为分子在不停地做无规则运动4.（2014·抚顺）如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（）A．电流表断路B．L2断路C．电压表短路D．L2短路5.（2014·鞍山）如图所示电路，下列分析正确的是：A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等6.（2014·锦州）如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路7.（2014·黔西南州）如图所示电路图中，闭合开关S后灯泡L1、L2不亮电压表无示数，用一导线分别接在灯L1、L2开关S两端，发现接到L2两端时L1亮，其故障是（）A、L1断路B、L2断路C、L1短路D、L2短路8.（2014·兰州）在如图所示的电路中，电源电压保持不变，灯泡或中有一个发生了短路故障。

2013 - 2014学年第二学期 《模拟电子技术》期末试卷（A ）姓名： 学号： 专业班级：__________（）一、 填空（本题共8小题,每空1分, 总计20分）得分 判卷人1. PN 结的伏安特性方程 i =I S (e U/UT-1)，表明PN 结呈现 单向 导电性。

2. 放大电路中，已知三极管三个电极的对地电位为 U A = -9V ，U B = -6.2V ，U C = -6V ，则该三极管是 锗PNP 型三极管，A 为 集电极 ；B 为 基 极 ；C 为 发射 极。

3. 对于下图所示的电压跟随器，其输出电压与输入电压的关系是 u o ＝u i ，输入电阻趋于 零 ；输出电阻趋于 无穷大 ，该电路是 电压串联 类型反馈电路（反馈组态）。

4．多级放大电路与各单级放大电路比较，多级放大电路压增益大，单级放大电路 通頻带宽。

5．双端输入、双端输出差动放大电路如下所示，已知 静态时V O =V C1-V C2=0，设差模电压增益|A VD |=100，共模电压增益A VC =0，V i1=10mV ，V i2=5mV ，则差模输入电压V id 为 5mV ，共模输入电压V ic 为 7.5mV ，输出电压|V o |= 0.5V 。

6.所示放大电路中引入的反馈组态是电流串联负反馈。

该反馈能稳定电路的输出电__流_。

7．场效应管（FET ）用于放大时，应工作在 恒流 区。

8．为了稳定放大器的静态工作点，应引入 直流 负反馈；为了稳定放大器的交流性能，应引入 交流 负反馈。

v o ＋－R L R 1v ii o A二、选择题（共10小题，每题1分，总计10分）1. 在杂质半导体中，多数载流子的浓度主要取决于 [ C ]A．温度 B．掺杂工艺的类型C．杂质浓度 D．晶体中的缺陷2.滞回比较器有2个阈值电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生次跃变。

［ A ］A. 1B. 2C. 3D. 03.当稳压管在正常稳压工作时，其两端施加的外部电压的特点为。

A 卷 第1页, 共6页河北科技大学2013—2014 学年第1学期《 电路 》C(二)试卷A 评分标准学院 信息学院 电气学院 班级 通信12 、电气12等一、选择题（每小题2分，共20分）1、对于非正弦周期电流电路的分析，通常采用的分析方法是【 B 】。

A ．运算法B ．谐波分析法C ．网孔电流法D ．傅立叶变换2、对于一个具有4个结点和7条支路的连通图G ，其割集矩阵的行列数为【 B 】。

A ．47⨯ B ．37⨯ C ．46⨯ D ． 36⨯3、对称Y 形联结的三相电路中，线电压与相电压、线电流与相电流之间的关系为【 A 】。

A.3,l p l p U U I I == B. ,3l p l p U U I I ==C. ,l p l p U U I I ==D. 3,3l p l p U U I I ==4、已知某象函数5305302424()()()∠∠-=+--+---o oF s s j s j ，所对应的原函数f (t)为【 B 】。

A ．2()5c o s (430)tof t e t -=+2 B ．2()10cos(430)t of t e t -=+C ．2()5cos(430)t o f t e t -=-D ．2()10cos(430)t of t e t -=-5、已知某网络函数的极点为12412,=-±p j ，则对应的冲激响应波形类型为【 C 】。

A ．等幅振荡 B ．指数衰减 C ．衰减振荡 D ．发散振荡6、关于正弦电流电路的功率，下列说法中正确的是【 D 】。

A. 无功功率和视在功率都满足功率守恒定律 ；B. 复功率等于有功功率和无功功率之和；C. 电感和电阻都只吸收有功功率，电容能产生无功功率；D. 电阻只消耗有功功率，电容、电感不消耗有功功率。

7、结点电压方程的矩阵形式是【 D 】。

A ．()S S U Z I I U =+-B ．()S S I Y U U I =+-C ．T n S S AYA U AYU AI =-D ．T n S S AYA U AI AYU =-A 卷 第2页, 共6页N1Ω+ -图2-18、下列各网络参数矩阵中，所对应二端口网络中含受控源的是【 A 】。

闭合电路的欧姆定律电路分析【基础达标】1．如图为某控制电路，由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器（滑动变阻器）R连接而成，L1、L2是两个指示灯。

当电位器的触片由b端滑向a端时，下列说法正确的是：（）A.L1、L2都变亮B.L1、L2都变暗C.L1变亮，L2变暗D.L1变暗，L2变亮点击下方空白区域查看答案▼【答案】B当电位器的触片由b端滑向a端时，电阻逐渐变大，电路的总电阻变大，路端电压变大，总电流减小，则R1上电流变大，L1上电流减小，R2以及电位器和L1两端的电压之和变大，通过R2的电流变大，通过L2的电流减小，则L1、L2都变暗，选项B正确。

2．温度传感器广泛应用于室内空调、电冰箱等家用电器中,它是利用热敏电阻的阻值随温度变化的特性来工作的。

如图甲所示,电源的电动势E=9V,内阻不计;G为灵敏电流表,内阻R g保持不变;R为热敏电阻,其电阻阻值与温度的变化关系如图乙所示。

闭合开关S,当R的温度等于20℃时,电流表示数I1=2mA;当电流表的示数I2=3.6mA时,热敏电阻的温度是：（）A.60℃B.80℃C.100℃D.120℃【答案】D【解析】由图象知，当R的温度等于20℃时，热敏电阻的阻值R=4000Ω，由串联电路特点及闭合电路欧姆定律得：E=I1(R+R g)，解得：。

当电流I2=0.0036A时，由串联电路特点及欧姆定律得：E=U=I2(R′+R g)解得：。

3．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则：（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大【答案】A【解析】当滑动变阻器R4的滑片向b端移动时，滑动变阻器接入电阻值R4将减小，则外电路总电阻将减小，由全电路欧姆定律可知，路端电压将减小、电路中电流增大，则R1两端电压降增大、R2与R4串联支路与R3并联后的电路两端电压将减小，流经R3的电流减小，总电流增大流经R2与R4支路的电流增大、R2两端电压增大、加在R4上的电压将减小即电压表读数减小，故A说法正确；电路总电阻减小，电路中电流增大、则R1的分压增大路端电压减小故R3的分压减小，流经R3的电流减小，总电流增大故流经R2与R4支路的电流增大，电流表示数将增大，故B说法错误；由于R3的分压减小即加在平行金属板上的电压将减小，由可知平行金属板之间的电场强度将减小，质点P所受电场力将减小，质点P将在重力作用下加速向下运动，故C说法错误；由可知，当R3上电压降低时其功率减小，故D说法错误。

2013 集成电路分析与设计 试卷A 答案一．填空题（每空2分，共20分）1、与其它类型的晶体管相比，MOS 器件的尺寸很容易按比例__缩小_（缩小、增大），CMOS 电路被证明具有_较低_ （较低、较高）的制造成本。

2、放大应用时，通常使MOS 管工作在_饱和区_（饱和区、线性区），电流受栅源过驱动电压控制，我们定义_跨导_（跨导、电导）来表示电压转换电流的能力。

3、λ为沟长调制效应系数，λ值与沟道长度成_反比_（正比、反比）。

4、源跟随器主要应用是起到___电压缓冲器___（电压缓冲器、电平移动）的作用。

5、共源共栅放大器结构的一个重要特性就是_输出阻抗_（输出阻抗、输入阻抗）很高，因此可以做成___恒定电流源_（恒定电流源、恒定电压源）。

6、理想情况下，_电流镜_（电流镜、电流源）结构可以精确地复制电流而不受工艺和温度的影响，实际应用中，为了抑制沟长调制效应带来的误差，可以进一步将其改进为__共源共栅电流镜__（共源共栅电流镜、低输出摆幅电流源）结构。

二．简答（每题4分，共20分）1、什么是NMOS 管的沟道调制效应？写出NMOS 管的具有沟道调制效应漏极电流的计算公式。

答：在MOS 管工作于饱和状态时，MOS 管的导电沟道会发生夹断，且夹断点的位置随栅漏间的电压差的增加而向源极移动，既有效沟道、长度实际上是Vds 的函数。

这一效应称为“沟道调制效应”。

（2分） 该效应下，漏极电流的计算公式： （2分）2、什么是体效应？体效应会对电路产生什么影响？答：理想情况下是假设晶体管的衬底和源是短接的，实际上两者并不一定电位相同，当V B 变得更负时，V TH 增加，这种效应叫做体效应。

体效应会改变晶体管21()(1)2d n ox gs th ds WI C V V V Lμλ≈-+的阈值电压。

（4分）3、什么是等效跨导Gm？答：对于某种具体的电路结构，定义为电路的等效跨导，来表示输入电压转换成输出电流的能力。

第七章检测试题(时间:60分钟满分:100分)一、选择题(本题共9小题,每小题6分,共54分.1~7题为单选题,8~9题为多选题,全部选对的得6分,选对但不全的得3分,有选错或不选的得0分)1.(2011年大纲全国卷改编)通常一次闪电过程历时约0.2~0.3 s,它由若干个相继发生的闪击构成.每个闪击持续时间仅40~80 μs,电荷转移主要发生在第一个闪击过程中.在某一次闪电前云地之间的电势差约为1.0×109 V,云地间距离约为1 km;第一个闪击过程中云地间转移的电荷量约为6 C,闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的.根据以上数据,下列判断正确的是( )A.闪电电流的瞬时值可达到1×105 AB.整个闪电过程的平均功率约为1×1014 WC.闪电时云地间的导电现象可用欧姆定律计算D.整个闪电过程向外释放的能量约为6×106 J2.图(甲)为一个电灯两端的电压与通过它的电流的变化关系曲线.由图可知,两者不成线性关系,这是由于电压增大,灯丝温度升高,电阻变大.如图(乙)所示,将这个电灯与20 Ω的定值电阻R串联,接在电动势为8 V的电源上,则电灯的实际功率为(不计电流表电阻和电源内阻)( )A.0.6 WB.6 WC.0.9 WD.9 W3.在研究微型电动机的性能时,应用如图所示的实验电路.当调节滑动变阻器R并控制电动机停止转动时,电流表和电压表的示数分别为0.50 A和2.0 V.重新调节R并使电动机恢复正常运转,此时电流表和电压表的示数分别为 2.0 A和24.0 V.则这台电动机正常运转时的输出功率为( )A.32 WB.44 WC.47 WD.48 W解决此题应注意以下两点:(1)首先判断电路是纯电阻电路还是非纯电阻电路;(2)对非纯电阻电路关键是分析清楚电能转化为什么形式的能,然后再灵活选择公式计算.4.(2012北京顺义区一模)如图所示的电路中,电源电动势为E,内电阻为r,在滑动变阻器R2的滑片向上滑动的过程中,电阻R3上消耗的电功率( )A.一直减小B.保持不变C.一直增大D.先增大后减小对于电路的动态分析问题,应首先分析整体结构(连接方式、各表用途),再分析局部变化(开关或滑动变阻器),最后分析局部变化对电路电阻、电流的影响.5.当电阻两端加上某一稳定电压时,通过该电阻的电荷量为0.3 C,消耗的电能为0.9 J.为在相同时间内使0.6 C的电荷量通过该电阻,在其两端需加的电压和消耗的电能分别是( ) A.3 V 1.8 J B.3 V 3.6 JC.6 V 1.8 JD.6 V 3.6 J6.(2012合肥市模拟)如图所示,电源电动势为E,内阻为r,平行板电容器的两金属板水平放置,开关S是闭合的,两板间一质量为m、电荷量为q的油滴恰好处于静止状态,G为灵敏电流计.则以下说法正确的是( )A.在将滑动变阻器滑片P向上移动的过程中,油滴向上加速运动,G中有从b到a的电流B.在将滑动变阻器滑片P向下移动的过程中,油滴向下加速运动,G中有从b到a的电流C.在将滑动变阻器滑片P向上移动的过程中,油滴仍然静止,G中有从a到b的电流D.在将S断开后,油滴仍保持静止状态,G中无电流通过7. (2013成都高新区月考)如图所示的电路中,电源的电动势为E,内阻为r,当闭合开关S1,滑动变阻器滑片P向左移动的过程中,下列结论正确的是( )A.小灯泡L变暗B.电流表读数变大,电压表读数变小C.电容器C上电荷量增加D.电源的总功率变小8.在如图所示的U I图像中,直线Ⅰ为某一电源的路端电压与电流的关系图线,直线Ⅱ为某一电阻R的伏安特性曲线.用该电源直接与电阻R相连组成闭合电路.由图像可知( )A.电源的电动势为3 V,内阻为0.5 ΩB.电阻R的阻值为1 ΩC.电源的输出功率为2 WD.电源的效率为66.7%.9.如图所示,R1为定值电阻,R2为可变电阻,E为电源电动势,r为电源内阻,以下说法中不正确的是( )A.当R2=r时,R2上获得最大功率B.当R2=R1+r时,R1上获得最大功率C.当R2=0时,R1上获得最大功率D.当R2=0时,电源的输出功率最大二、实验题(每小题10分,共20分)10.(2012上饶一模)测金属电阻率实验(1)测长度时,金属丝的起点、终点位置如图(a),则长度为: cm;(2)用螺旋测微器测金属丝直径,示数如图(b),则直径为: mm;(3)用多用表“Ω×1”挡估测其电阻,示数如图(c),则阻值为: Ω;(4)在图(d)中完成实物连线;(5)闭合开关前应将滑动变阻器的滑片P移至最(填“左”或“右”)端.11.(2013成都石室中学一诊)有一节干电池,电动势大约为1.5 V,内电阻约为1.0 Ω.某实验小组的同学们为了比较准确地测出该电池的电动势和内电阻,他们在老师的支持下得到了以下器材:A.电压表V(15 V,10 kΩ)B.电流表G(量程3.0 mA,内阻R g=10 Ω)C.电流表A(量程0.6 A,内阻约为0.5 Ω)D.滑动变阻器R1(0~20 Ω,10 A)E.滑动变阻器R2(0~100 Ω,1 A)F.定值电阻R3=990 ΩG.开关S和导线若干(1)为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是.(填写器材前字母)(2)请在虚线框内画出他们采用的实验原理图.(标注所选择的器材符号)(3)该小组根据实验设计的原理图测得的数据如下表,为了采用图像法分析处理数据,请你在下图所示的坐标纸上选择合理的标度,作出相应的图线.(4)根据图线求出电源的电动势E= V(保留三位有效数字),电源的内阻r=Ω(保留两位有效数字).三、计算题(共26分)12.(2012上海华师大附中等八校联考)(10分)如图所示,电源内阻r=1 Ω,R1=2 Ω,R2=6 Ω,灯L上标有“3 V 1.5 W”的字样,当滑动变阻器R3的滑片P移到最右端时,电流表示数为1 A,灯L恰能正常发光.(1)求电源的电动势;(2)求当P移到最左端时,电流表的示数;(3)当滑动变阻器的Pb段电阻多大时,变阻器R3上消耗的功率最大?最大值多大?13.(16分)如图(甲)所示为一个电灯两端的电压与通过它的电流变化关系曲线.由图可知,两者不成线性关系,这是由于焦耳热使灯丝的温度发生了变化.参考这条曲线回答下列问题(不计电流表和电池的内阻).(1)若把三个这样的电灯串联后,接到电动势为12 V的电源上,求流过电灯的电流和每个电灯的电阻;(2)如图(乙)所示,将两个这样的电灯并联后再与10 Ω的定值电阻R0串联,接在电动势为8 V 的电源上,求通过电流表的电流值以及每个电灯的实际功率.。
