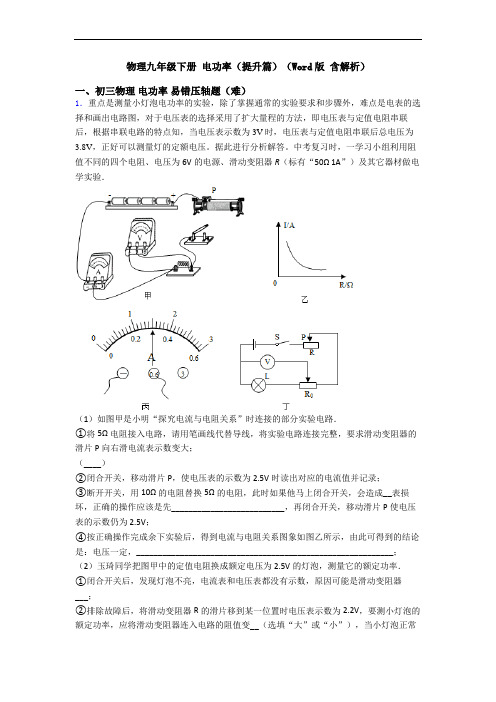

人教版九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。
据此进行分析解答。
中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V增加到2.5V，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；（3）实验步骤：①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V时为止；②接着调节变阻器R0的滑片到最右端，读出这时电压表的示数为U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U﹣2.5V，2．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。
人教版九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。
小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P 发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B ．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P ，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A ，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．0 U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值．（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；3．小灯泡的额定功率是()-U U UR额额。
九年级下册电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。
请完成下列问题：实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。
分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）(3)通过大量的实验研究，我们必须养成一定的科学态度。
比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。
你对小敏此观点的评价是______。
（需说明理由）【答案】或变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R与L的电压，如图所示电压表V2已经并联在灯泡L两端，想在只需将电压表V1按照电流正极进、负极出的原则并联在定值电阻R两端，可将电压表V1的负接线柱与定值电阻R的右接线柱或者灯泡L的左接线柱连接即可，如图所示或(2)[2]四次实验灯泡L两端的电阻分别为21 L110.5V5Ω0.10AURI===22 L221.5V6.8Ω0.22AURI==≈23 L332.5V8.9Ω0.28AURI==≈24 L442.8V9.3Ω0.30AURI==≈可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。
物理九年级下册电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。
（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。
（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。
两电表无示数。
为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。
（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。
（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。
（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。
实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。
②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。
③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。
④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额＝_____。
（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。
物理九年级下册电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。
据此进行分析解答。
中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V增加到2.5V，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；（3）实验步骤：①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V时为止；②接着调节变阻器R0的滑片到最右端，读出这时电压表的示数为U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U﹣2.5V，2．“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为l0Ω，电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干．还有标有“10Ω 2A”的滑动变阻器A和标有“5Ω 1A”的滑动变阻器B．（1）若小明设计电路如图甲所示，请选择合适的量程，并用笔画线代替导线将图甲的实验电路图连接完整__________-；（2）本实验选择的滑动变阻器是_____（选填“A”或“B”）；（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，根据所选正确量程，其示数为_____V；（4）为了测量小灯泡额定功率，此时应该将变阻滑的滑片P向_____（选填“A”或“B”）移动．当电压达到小灯泡额定电压时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为_____W．（5）小明综合分析实验数据发现，灯泡越亮时灯丝的电阻越大，说明灯丝的电阻_____．【答案】A2B0.5随温度的升高而增大【解析】【分析】（1）电流表、灯泡、滑动变阻器、开关串联接入电路；根据灯泡的额定电流选择电流表的量程，然后与小灯泡的左侧相连；根据小灯泡的额定电压选择电压表量程；（2）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出此时电路中的电流，根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的阻值即可选择器滑动变阻器的规格； （3）根据电压表的量程和分度值读出电压表的示数；（4）电压表的示数小于灯泡的额定电压，要使灯泡正常工作，灯泡两端电压增大到2.5V ，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小；看清电流表的量程和分度值，读出电流表示数，利用P=UI 求出其电功率；（5）灯丝的电阻随温度的升高而增大．【详解】（1）灯泡的额定电压为2.5V ，则电压表的量程为0～3V ，且与灯泡并联；小灯泡的额定电流约为： 2.5V 10Ω0.25A U I R ===，则电流表的量程为0～0.6A ，且与灯泡串联；如下图所示：（2）灯泡正常发光时的电压等于额定电压U L =2.5V ，根据欧姆定律可知此时电路电流约为： 2.5V 10Ω0.25A U I R ===， 滑动变阻器两端电压U 滑=U ﹣U L =4.5V ﹣2.5V=2V ，此时滑动变阻器接入电路的阻值8Ω0.252V AU I R ===滑， 所以本实验中应该选择规格为“10Ω 2A”的A 滑动变阻器；（3）电压表使用0～3V 量程，分度值为0.1V ，故电压为2V ； （4）要使灯泡正常工作，灯泡两端电压从2V 增大到2.5V ，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向B 端移动，使电压表的示数为2.5V 为止； 电流表的量程为0～0.6A ，分度值为0.02A ，此时示数为0.2A ，小灯泡正常发光，U=2.5V ，则小灯泡的额定功率为P=UI=2.5V×0.2A=0.5W ；3．点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．在探究“电流与电阻关系”的实验中，实验器材：两节新干电池，3个定值电阻（R 1＝5Ω、R 2＝10Ω、R 3＝20Ω），规格为“15Ω 1A ”的滑动变阻器、电压表、电流表、开关各一个，导线若干。
九年级下册物理 电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。
九年级物理下册 电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。
朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。
由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。
（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。
（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。
请分析造成这一现象的原因：电路存在_____。
（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。
（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。
具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。
③P 灯=_____（用已知量和测量值表示，数值要求带单位）。
【答案】电阻改变接触不良 B 0.2 2V（I﹣0.2A）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压改变。
人教版九年级物理下册电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。
已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。
九年级物理下册 电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。
（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。
从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。
九年级物理下册电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V2V=0.1AU URI--==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V，保持不变)，小灯泡(额定电压3.8V，电阻约为20Ω)，滑动变阻器A“10Ω1A”，滑动变阻器B“20Ω 1A”，电压表(量程为0-3V、0-15V)、电流表(量程为0-0.6A、0~3A)各一个，开关一个，导线若干。
(1)要完成此实验应该选择滑动变阻器__________(填“A”或“B”)较为合适；(2)他在连线的过程中发现电压表的0-15V量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。
【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U1=U-U L=6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。
(2)[2]电压表的0-15V量程已坏，那么电压表不能接在小灯泡两端测其电压，应接在变阻器两端，调节电压表的示数为2.2V时，小灯泡便可能正常工作，故作图如下：3．22L L (0.25A)14Ω=0.875W P I R ==⨯额安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为2.5V 。
(1)图甲是测量小灯泡的电功率的电路图。
在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表______；(2)纠正问题后，他连接的电路如图所示，他将滑片P 移到______（选填“A ”或“B ”）端后，闭合开关开始实验。
在移动滑片P 位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。
检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“×”，再用笔画线代替导线在图中改正过来（导线不允许交叉）______；(3)纠正错误后，他重新开始实验，移动滑片P 直到电压表示数为2.5V ，此时电流表示数如图所示，则小灯泡的额定功率为______W ；(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻0R 、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。
具体实验步骤如下：闭合开关S 、1S ，断开2S ，调节滑片P 使电压表读数为U 额，此时小灯泡正常发光；不改变滑动变阻器滑片P 的位置，闭合开关S 、2S ，断开1S ，记录电压表此时读数为U 。
请用0R 、U 额、U写出小灯泡额定功率的表达式：P =额______。
【答案】没有调零 A 或0.65 ()0U U U R -额额【解析】【分析】【详解】(1)[1]从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。
(2)[2]滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。
[3]从图中可以看到，电压表测的是变阻器和灯泡的电压之和，可以在电压表负接线柱和电流表负接线柱的接线去掉，改为电压表负接线柱与灯泡左端相连接；也可以改为电压表负接线柱与变阻器B端相连；这两种修改都可以让电压表只测量灯泡的电压，如下图所示。
(3)[4]从图中可以看到，电流表的量程是0~0.6A，分度值是0.02A，它的读数是0.26A，根据P UI=可知，小灯泡的额定功率2.5V0.26A0.65WP UI==⨯=(4)[5]由题意可知，不改变滑动变阻器滑片P的位置，电路中的电流大小不变，闭合开关S、1S，断开2S，电压表测的是灯泡两端的电压，闭合开关S、2S，断开1S，电压表测的是灯泡和定值电阻0R的电压之和，那么定值电阻0R的电压是-U U U=额根据欧姆定律可知，电路中电流大小00-U UUIR R==额那么小灯泡的额定功率()-U U UP U IR==额额额额4．在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2．5V．（1）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．（2）闭合开关前，滑动变阻器的滑片应调至最_________（填“左”或“右”）端．（3）闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则电路故障原因是_____________．（4）故障排除后，闭合开关，移动滑片，当电压表示数为1．5V时，电流表示数如图乙所示，则此时小灯泡的功率为＿＿＿W．若使小灯泡正常发光，应将滑片向_________（填“左”或“右”）端移动．（5）若将图甲中小灯泡换成定值电阻，其他元件不变，下列实验可完成的是（）A．探究通电导体产生的热量与电阻的关系B．探究电流与电压的关系C．探究电流与电阻的关系【答案】（1）如图所示（2）左（3）小灯泡断路（或小灯泡灯丝断了或小灯泡接触不良）（4）0．48 右（5）B 【解析】试题分析：（1）滑动变阻器要接一上一下两个接线柱，由电源电压为3V可知电压表选小量程0-3V，与小灯泡并联，连线如图所示．（2）闭合开关前滑动变阻器滑片要移到阻值最大处，如图应移动到左端．（3）电流表无示数说明电路有断路故障，又电压表有示数，说明电压表两接线柱与电源相连电路为通路，故与电压表并联的小灯泡处断路．（4）由图乙可见电流为0．32A，此时小灯泡功率为P=UI=1．5V×0．32A=0．48W，要使小灯泡正常发光需要将灯泡两端电压提升到额定电压2．5V，故应减小滑动变阻器接入电路电阻，将滑片向右移，（5）该电路无法比较产生热量的多少，A选项错误；可以通过移动滑片改变电路中的电流和定值电阻两端的电压，从而探究电流与电压的关系，B选项符合题意，选填B；探究电流与电阻的关系需要改变电阻值进行多次实验，只有一只定值电阻无法完成实验，C选项不符合题意．答案：（1）如图所示（2）左（3）小灯泡断路（或小灯泡灯丝断了或小灯泡接触不良）（4）0．48 右（5）B5．如图甲是阳阳同学设计的根据欧姆定律测电阻的实验电路．（1）检查无误后，闭合开关．他将滑片P向左滑动时，电压表示数将_____（选填“增大”、“减小”或“不变”）；当P滑到某一位置时，两表读数如图乙所示，由此可知电阻R＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．（2）做完测电阻实验后，阳阳发现桌上还有一个标有额定电流I额的小灯泡和两个开关，一个已知阻值为R0的定值电阻，他想：能否在不用电流表的情况下测定小灯泡的额定功率呢？通过与同学讨论，他设计出了如图丙所示的电路图，并完成了小灯泡额定功率的测量．具体操作是：①闭合开关_____，断开开关_____，移动滑动变阻器的滑片，使电压表的示数为_____；②保持滑动变阻器的滑片位置不动，断开开关_____，闭合开关_____，读出此时电压表示数为U；③小灯泡的额定功率P额＝_____（用已知量和所测物理量符号表示结果）．【答案】增大10不可靠只测了一组数据数据，误差较大 S、S1 S2 I额R0 S1 S、S2（U﹣I额R0）I额【解析】【分析】（1）判断将滑片P向左滑动时，变阻器接入电路中的电阻变化，由分压原理，确定变阻器的电压变化，由串联电路电压的规律，判断电压表示数的变化；根据电表小量程读数，由欧姆定律UIR，求电阻大小：为提高测量的准确度，要多次测量取平均值．（2）当通过灯的电流为I额时，灯正常发光，根据串联电路电流的规律和欧姆定律，定值电阻的电压为I额R0，故应闭合开关S、S1，断开S2，使电压表测定值电阻的电压，移动变阻器的滑片，当电压表示数为I额R0，灯正常发光；保持滑片的位置不变，通过开关的转换，使电压表测定值电阻与灯串联的总电压U，因电路的连接关系没有变化，各电阻的大小和电压保持不变，灯仍正常发光，根据串联电路电压的规律，可求出灯的额定电压，根据P额＝U L I额求灯的额定功率．【详解】（1）将滑片P向左滑动时，变阻器接入电路中的电阻变小，根据串联电路分压原理，变阻器的电压变小，由串联电路电压的规律，电压表示数将增大；当P滑到某一位置时，两表读数如图乙所示，图中电压表选用小量程，分度值为0.1V，示数为2V；电流表选用小量程，分度值为0.02A，示数为0.2A，由欧姆定律UIR=，得电阻大小：2.0V10Ω0.2AURI=='=，因只测了一组数据，误差较大，这个结果不可靠；（2）当通过灯的电流为I额时，灯正常发光，在图丙中，闭合S、S1，断开S2时，根据串联电路电流的规律，由欧姆定律，移动变阻器的滑片，当电压表示数为I额R0，灯正常发光；6．为了研究小灯泡在不同电压下工作时（实际电压不允许超过额定电压的五分之一），消耗的电功率是否相同，某同学选取一个额定电压为2.5V的小灯泡．（1）请你帮他设计电路，并画出电路图；（________）（2）他还准备了：蓄电池（6V），电流表（0～0.6A 0～3A）、电压表（0～3V0～15V）、滑动变阻器R1（10Ω 0.6A）、滑动变阻器R2（50Ω 0.6A）、开关、导线若干．为了完成实验，应选择滑动变阻器_____接入电路，电压表选用_____量程；（3）由实验测得，通过小灯泡的电流随电压变化的关系图线如图所示．由图可知，小灯泡正常发光时，通过灯丝的电流是_____A，此时消耗的电功率为_____W；（4）通过数据分析可以得出：_____．【答案】 R2 0﹣3V 0.20.5小灯泡在不同电压下的功率不同【解析】【分析】（1）由实验目的确定要测量的量结合归纳法，据此画出电路图；（2）（3）灯在额定电压下灯正常发光，根据通过小灯泡的电流随电压变化的关系图线找到，小灯泡正常发光时，通过灯丝的电流，此时消耗的电功率为P ＝U L I 求灯的额定功率；根据欧姆定律求灯正常发光时的电阻大小，根据串联电路电压的规律和分压原理确定灯正常发光时变阻器连入电路中的电阻大小确定变阻器的规格；（4）分别求出灯在不同电压下的功率得出结论．【详解】（1）研究小灯泡在不同电压下工作时（实际电压不允许超过额定电压的五分之一），消耗的电功率是否相同，故应用电压表测量出灯电压，用电流表测出此时灯的电流，根据P=UI 求灯的实际功率，为得出普遍性的规律，要多次测量，故要将滑动变阻器串联在电路中，如下所示：（2）（3）灯在额定电压下灯正常发光，由通过小灯泡的电流随电压变化的关系图线可知，小灯泡正常发光时，通过灯丝的电流是0.2A ，此时消耗的电功率为：P=U L I=2.5V×0.2A=0.5W；灯正常发光时的电阻：2.5V 12.5Ω0.2AU R I ===， 灯正常发光时变阻器分得的电压：U 滑=U ﹣U L =6V ﹣2.5V=3.5V ， 变阻器连入电路中的电阻为： 3.5V 17.5Ω10Ω0.2A R ==滑＞， 故选用（50Ω 0.6A）滑动变阻器R 2；因灯的额定电压为2.5V ，又实际电压不允许超过额定电压的五分之一，即1 2.5V 0.5V 5⨯=，故灯的实际电压不超过3V ，故电压表选用0～3V 量程； （4）由图中数据可知，灯的电压为U 1=1.5V 时，通过的电流为I 1=0.15A ，灯的实际功率： P 1=U 1I 1=1.5V×0.15A=0.225W；同理，当灯的电压为3V 时，通过的电流约为0.22A ，灯的实际功率为0.66W ，小灯泡正常发光时，通过灯丝的电流是0.2A ，此时消耗的电功率为P=U L I=2.5V×0.2A=0.5W；7．故答案为：(1). “50Ω 2A” (2). 图见详解。
