可编程并行接口芯片8255A有哪几种工作方式

接口考试试题第4章(8255)一、选择题2.8255A在方式1工作时，端口A和端口B作为数据输入输出使用，而端口C的各位分别作为端口A和端口B的控制信息和状态信息。

其中作为端口A和端口B的中断请求信号的分别是端口C的（）A．PC4和PC2B.PC5和PC1C.PC6和PC7D.PC3和PC0D3.8255A的端口A或端口B工作在方式1输入时，端口与外设的联络信号有（）。

A.选通输入STB#B.中断请求信号INTRC.中断允许信号INTED.输入缓冲器满信号IBFA4.当8255A的端口A和端口B都工作在方式1输入时，端口C的PC7和PC6（）。

A.被禁止使用B.只能作为输入使用C．只能作为输出使用D.可以设定为输入或输出使用D7.8255A的A口工作在方式2时，B口（）。

A.可工作在方式0或方式1B.可工作在方式1或方式2C.只能工作在方式1D.只能空着A8.8255A用户可以用命令字设置（）A．A口和B口均可工作在方式0或方式1或方式2B.A口工作在方式0，B 口工作在方式1C.A口工作在方式1，B口工作在方式1或方式2D．A口工作在方式2，B口只能工作在方式1B10.当8255A工作在方式1时,端口C被分为两个部分,分别作为端口A和端口B的控制信息和状态信息。

这两个部分的划分是（）A．端口C的高4位和低4位B.端口C的高5位和低3位C．端口C的高3位和低5位D.端口C的高6位和低2两位B11.8255A工作方式设置为方式1时，CPU与外设通信（）A.可以采用查询方式传送，或者采用中断方式传送B.只能采用中断方式传送C．可以进行双向方式传送D.只能采用无条件传送方式或查询方式传送A14.假定对8255A进行初始化时所访问的端口地址是0CBH，并将其A 端口设定为工作方式1输出，则A端口的地址是（）。

A.0C8HB.0CAHC.0CCHD.0CEH本题答案为A。

16.当8255A工作于方式2时，要占用几条联络信号线（）。

可编程并行接口芯片8255A有哪几种工作方式？每种工作方式有何特点？【解答】方式0：没有固定的用于应答式传送的联络信号线，CPU可以采用无条件传送方式与8255A交换数据。

方式1：有专用的中断请求和联络信号线，因此，方式1通常用于查询传送或中断传送方式。

方式2：PA口为双向选通输入/输出或叫双向应答式输入/输出。

9.2 8255A的方式选择控制字和C口按位控制字的端口地址是否一样？8255A怎样区分这两种控制字？写出端口A作为基本输入，端口B作为基本输出的初始化程序。

【解答】8255A的方式选择控制字和C口按位控制字的端口地址是一样的，通过控制字的最高位D7进行区分：D7=1时，为方式选择控制字；D7=0时，为C口按位控制字。

初始化程序段如下：MOV DX,PORT ;PORT为端口地址MOV AL,10010000BOUT DX,AL9.3 某8255A的端口地址范围为03F8H～03FBH，A组和B组均工作在方式0，A口作为数据输出端口，C口低4位作为状态信号输入口，其它端口未用。

试画出该片8255A与系统的连接图，并编写初始化程序。

【解答】连接图如下：图9-1 8255A与系统的连接图程序如下：MOV AL，81HMOV DX，03FBHOUT DX，AL9.4 试按以下要求对8255A进行初始化编程：（1）设端口A、端口B和端口C均为基本输入/输出方式，且不允许中断。

请分别考虑输入/输出。

（2）设端口A为选通输出方式，端口B为基本输入方式，端口C剩余位为输出方式，允许端口A中断。

（3）设端口A为双向方式，端口B为选通输出方式，且不允许中断。

【解答】（1）端口A、端口B和端口C均为基本输入/输出方式，则为方式0，任何一个口都可用于输入或输出，可出现16种组合，这里只举出2种组合。

若端口A、B为数据输入口；C口的低4位为控制信号输出口，高4位为状态信号输入口，程序段如下：MOV AL，10011010BMOV DX，PORT ;PORT为端口地址OUT DX，ALMOV AL,00001100B ;设PC6为中断信号控制引脚，PC6=0，禁止中断OUT DX,AL若端口A、B为数据输出口；C口的高4位为控制信号输出口，低4位为状态信号输入口，程序段如下：MOV AL，10000000BMOV DX，PORT ;PORT为端口地址OUT DX，ALMOV AL,00001100B ;设PC6为中断信号控制引脚，PC6=0，禁止中断OUT DX,AL（2）端口A为选通输出方式，方式1；端口B为基本输入方式，程序段如下：MOV AL，10100010BMOV DX，PORT ;PORT为端口地址OUT DX，ALMOV AL,00001101B ;设PC6为中断信号控制引脚，PC6=1，允许中断OUT DX,AL（3）端口A为双向方式，方式2；端口B为选通输出方式，程序段如下：MOV AL，11000100BMOV DX，PORT ;PORT为端口地址OUT DX，ALMOV AL,00001100B ;设PC6为中断信号控制引脚，PC6=0，禁止中断OUT DX,AL9.5 采用8255A作为两台计算机并行通信的接口电路，请画出查询式输入/输出方式工作的接口电路，并写出查询式输入/输出方式的程序。

8255A的工作方式概述8255A有三种工作方式：方式0、方式1和方式2。

1．方式0方式0为基本的输入／输出方式，传送数据时不需要联络信号。

A口、B口和C口(或C高4位口及C低4位口)均可独立设置成方式0输入口或方式0输出口。

2．方式1方式l为选通输入／输出方式，即需要进行联络的输入／输出。

A组、B组的8位口(A口或B口)可被设置为方式1输入口或方式1输出口，而这时要用相应C口的3根线作联络线。

3．方式2方式2为双向传送。

该方式要使用C口的5根线作联络线。

由于C口只有8根线，因此只能有一组使用方式2确定为A组。

当A组被设置成方式2时，A口被设置成双向端口，即既可以输入数据，也可以输出数据，C口的5根线被指定为联络线。

4．方式1、2用到的联络信号当将8255A设置为方式1或方式2时，要使用C口中的一些线传输联络信号。

这些信号可归结为五种(方式1仅使用其中的三种)：(1)STB#选通，输入信号，由外设提供，低电平有效。

该信号将外设提供的数据送入端口的输入缓冲器。

(2)IBF输入缓冲器满，输出信号，高电平有效。

该信号有效表示来自外设的数据已经进入输入缓冲器，但CPU尚未取走，外设暂时不要送新的数据。

(3)OBF#输出缓冲器满，输出信号，低电平有效。

为低时表示CPU已把数据送到指定端口，该端口外围引线上的数据有效，外设可以利用了。

(4)ACK#来自外设的回答，输入信号。

为低时表示输出的数据已被外设接收，CPU可以输出下一个数据。

(5)INTR中断请求，送往CPU。

输入和输出都可以引起中断。

对于输入，外设的数据进入输入缓冲器后8255A产生INTR，请求CPU取走数据；对于输出，当外设利用完输出缓冲器中的数据之后会发出一个回答信号ACK#，8255A产生INTR，请求CPU输出下一个数据。

一、知识点：基本概念1.一片8255A端口A有（ 3 ）种工作方式，端口B有（ 2 ）种工作方式。

2. 在8255可编程并行接口芯片中，可用于双向选通I/O方式（即方式2）的端口为（ A ）A. PA口B. PB口C. PC口D. PA和PB3、8255A控制字的最高位D7 = 0 时，表示该控制字为C口按位控制字。

4. 在8255可编程并行接口芯片中，可用于双向选通I/O方式（即方式2）的端口为（ A ）。

A. PA口B. PB口C. PC口D. PA和PB5．8255A控制字的最高位D7 =（1）时，表示该控制字为方式控制字。

6. 8255A的每个端口的数据寄存器长度为（8）位。

7、8255A的工作方式的三种工作方式分别为：方式0：基本输入输出方式；方式1：选通输入输出方式；方式2：双向选通传送方式。

8.如果CPU通过8255A端口C的某一条线向外部输出连续的方波信号，请：说出两种实现方法；并具体说明怎样实现。

（不必编程）（8分）答：可用2种方法实现：①8255A工作于方式O时，端口C可以指定为输出。

每隔1/2方波周期改变其中一位的状态，其它位不变。

就可以通过端口C的某一条线输出连续的方波。

②用对端口C某一位置位/复位的方法实现。

即每隔1/2方波周期时间，对端口C 的某一位交替进行置位、复位，即可从端口C的某一条线输出连续的方波。

二、知识点应用题1、接口电路如图所示：已知8255A控制字寄存器的端口地址为10EH，编写8255A初始化程序和循环彩灯控制程序。

初始时D0亮，其余不亮，D0亮一秒后移位一次，D1亮，其余不亮，以此类推每隔一秒移位一次，每移位8次为一个循环，共循环8次。

要求用汇编语言写出满足上述要求的程序段（已知一个延时1秒的子程序入口地址为DELAY1S）。

分析8255的控制字：80H（D7=1，D2、D0=0）程序如下：CODE SEGMENTASSUME CS：CODEST：MOV AL，80HMOV DX，10EHOUT DX，ALMOV CX，64MOV AL，1MOV DX，10AHNEXT1：OUT DX，ALCALL DELAY1SDEC CX，JZ NEXT2ROL AL，1JMP NEXT1DELAY1S：。

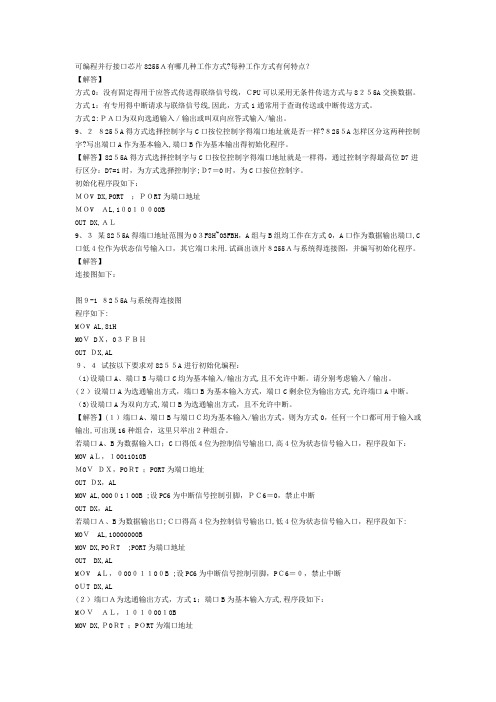

可编程并行接口芯片8255Ａ有哪几种工作方式?每种工作方式有何特点？【解答】方式0：没有固定得用于应答式传送得联络信号线，ＣPU可以采用无条件传送方式与8２５5A交换数据。

方式1：有专用得中断请求与联络信号线,因此，方式1通常用于查询传送或中断传送方式。

方式2:ＰＡ口为双向选通输入／输出或叫双向应答式输入/输出。

9、２８25５A得方式选择控制字与C口按位控制字得端口地址就是否一样?８25５A怎样区分这两种控制字?写出端口A作为基本输入,端口B作为基本输出得初始化程序。

【解答】82５5A得方式选择控制字与C口按位控制字得端口地址就是一样得，通过控制字得最高位D7进行区分：D7=1时，为方式选择控制字;Ｄ7＝0时，为C口按位控制字。

初始化程序段如下：ＭＯV DX,PORT ；ＰＯRT为端口地址ＭＯV ＡL,1０0１００00BOUT DX,ＡＬ9、３某82５5A得端口地址范围为0３F8H~03FBH，A组与B组均工作在方式0，A口作为数据输出端口,C 口低4位作为状态信号输入口，其它端口未用.试画出该片８255Ａ与系统得连接图，并编写初始化程序。

【解答】连接图如下：图９-1 ８2５5A与系统得连接图程序如下:MＯV AL,81HMOＶ DＸ，0３ＦＢＨOUT ＤX,AL９、４试按以下要求对82５５A进行初始化编程：（1)设端口A、端口B与端口C均为基本输入/输出方式,且不允许中断。

请分别考虑输入／输出。

(２）设端口A为选通输出方式，端口B为基本输入方式，端口C剩余位为输出方式,允许端口A中断。

（3)设端口A为双向方式,端口B为选通输出方式，且不允许中断。

【解答】(１）端口A、端口B与端口Ｃ均为基本输入/输出方式，则为方式0，任何一个口都可用于输入或输出,可出现16种组合，这里只举出２种组合。

若端口A、B为数据输入口；C口得低４位为控制信号输出口,高4位为状态信号输入口，程序段如下：MOV AＬ，１0011010BＭOＶＤＸ，POＲT ；PORT为端口地址OUT ＤX，ALMOV AL,000０1１00B ;设PC6为中断信号控制引脚，ＰＣ6＝0，禁止中断OUT DX，AL若端口Ａ、B为数据输出口;Ｃ口得高4位为控制信号输出口,低4位为状态信号输入口，程序段如下: MOＶAL,10000000BMOV DX,POＲT ;PORT为端口地址OUT DX,ALMＯV AＬ，０00０１１0０B ;设PC6为中断信号控制引脚，PＣ6＝０，禁止中断OＵT DX,AL(２）端口Ａ为选通输出方式，方式1；端口B为基本输入方式,程序段如下：MＯＶＡＬ，１０１０00１0BMOV DX,ＰOＲT ；PＯRT为端口地址MOV AL,000０1１01B ;设PC６为中断信号控制引脚，PC6=1，允许中断OUT DX,AL（３）端口A为双向方式,方式2；端口B为选通输出方式,程序段如下:MOV AL，1100０１00ＢMOV DX，PORT ；ＰOＲT为端口地址OUＴ DＸ,ALMOV AＬ,00001100B ；设PC6为中断信号控制引脚，PＣ6=0,禁止中断ＯUＴ DＸ，AＬ9、5 采用825５A作为两台计算机并行通信得接口电路,请画出查询式输入/输出方式工作得接口电路,并写出查询式输入/输出方式得程序.【解答】甲机得８25５A就是方式1发送，端口PＡ为输出,发送数据,而PC７与ＰＣ6引脚分别固定作联络线与。

8255A 的工作方式及其初始化编程8255A 有三种工作方式:基本输入/输出方式、单向选通输入/输出方式和双向选通输入/输出方式.1．8255A 的工作方式(1)方式0:基本输入/输出方式(basic Input/Output)方式0是8255A 的基本输入/输出方式,其特点是与外设传送数据时,不需要设置专用的联络(应答)信号,可以无条件的直接进行I/O 传送.A, B, C 3个端口都可以工作在方式0.A 口和B 口工作在方式0时,只能设置为以8位数据格式输入/输出;C 口工作在方式0时,可以高4位和低4位分别设置为数据输入或数据输出方式.方式0常用于与外设无条件数据传送或查询方式数据传送.(2)方式1:单向选通输入/输出方式(strobe Input/Output)方式1是一种带选通信号的单方向输入/输出工作方式,其特点是:与外设传送数据时,需要联络信号进行协调,允许用查询或中断方式传送数据.由于C 口的PC0, PC1和PC2定义为B 口工作在方式1的联络信号线,PC3,PC4和PC5定义为A 口工作方式1的联络信号线,因此只允许A 口和B 口工作在方式1.A 口和B 口工作在方式1,当数据输入时,C 口的引脚信号定义如图7.6所示.PC3, PC4和PC5定义为A 口的联络信号线INTRA, A STB 和IBFA, PC0, PC1和PC2定义为B 口的联络信号线INTRB, IBFB 和B STB ,剩余的PC6和PC7仍可以作为基本I/O 线,工作在方式0.方式1输入联络信号的功能如下:STB (strobe input):选通信号,输入,低电平有效.此信号由外设产生输入,当STB 有效时,选通A 口或B 口的输入数据锁存器,锁存由外设输入的数据,供CPU 读取.IBF(input buffer full):输入缓冲器满信号,输出,高电平有效.当A 口或B 口的输入数据锁存器接收到外设输入的数据时,IBF 变为高电平,作为对外设STB 的响应信号,CPU 读取数据后IBF 被清除.INTR:中断请求信号,输出,高电平有效,用于请求以中断方式传送数据.为了能实现用中断方式传送数据,在8255A 内部设有一个中断允许触发器INTE,当触发器为"1"时允许中断,为"0"时禁止中断.A 口的触发器由PC4置位或复位,B 口的触发器由PC2置位或复位. 方式1数据输入的时序如图7.7所示.当外设的数据准备就绪后,向8255A 发送STB 信号以便锁存输入的数据, STB 的宽度至少为500ns,在STB 有效之后的约300ns,IBF 变为高电平,并一直保持到RD 信号由低电平变为高电平,待CPU 读取数据后约300ns 变为低电平,表示一次数据传送结束.INTR 是在中断允许触发器INTE 为1,且IBF 为1(8255A 接收到数据)的条件下,在STB后沿(由低变高)之后约300ns 变为高电平,用以向CPU 发出中断请求,待RD 变为低电平后约400ns, INTR 被撤销.A 口和B 口工作在方式1,当数据输出时,C 口的引脚信号定义如图7.8所示.PC3, PC6和PC7定义为A 口联络信号线INTRA,A ACK 和A OBF ,PC0,PC1和PC2定义为B 口联络信号线INTRB, B OBF 和B ACK ,剩余的PC4和PC5仍可以作为基本I/O 线,工作在方式0.方式1输出联络信号的功能如下:OBF (output buffer full):输出缓冲器满指示信号输出,低电平有效.OBF 信号由8255A 发送给外设,当CPU 将数据写入数据端口时, OBF 变为低电平,用于通知外设读取数据端口中的数据.ACK (acknowledge input):应答信号,输入,低电平有效. ACK 信号由外设发送给8255A,作为对OBF 信号的响应信号,表示输出的数据已经被外设接收,同时清除OBF 信号.INTR:中断请求信号,输出,高电平有效.用于请求以中断方式传送数据.方式1数据输出的时序如图7.9所示.当CPU 向8255A 写入数据时,WR 信号上升沿后约650ns, OBF 有效,发送给外设,作为外设接收数据的选通信号.当外设接收到送来的数据后,向8255A 回送ACK 信号,作为对OBF 信号的应答.ACK 信号有效之后约350ns, OBF 变为无效,表明一次数据传送结束.INTR 信号在中断允许触发器INTE 为1且信号无效之后约350ns 变为高电平.若用中断方式传送数据时,通常把INTR连到8259A的请求输入端IRi.(3)方式2:双向选通输入/输出方式(bi-directional bus)方式2为双向选通输入/输出方式,是方式1输入和输出的组合,即同一端口的信号线既可以输入又可以输出.由于C口的PC7～PC3定义为A口工作在方式2时的联络信号线,因此只允许A口工作在方式2,引脚信号定义如图7.10所示.由图7.10可以看出,PA7～PA0为双方向数据端口,既可以输入数据又可以输出数据.C口的PC7～PC3定义为A口的联络信号线,其中PC4和PC5作为数据输入时的联络信号线,PC4定义为输入选通信号STB,PC5定义为输入缓冲器满IBFA;APC6和PC7作为数据输出时的联络信号线,PC7定义为输出缓冲器满OBF,PC6定义A为输出应答信号ACK;PC3定义为中断请求信号INTRA.A需要注意的是:输入和输出公用一个中断请求线PC3,但中断允许触发器有两个,即输入中断允许触发器为INTE2,由PC4写入设置,输出中断允许触发器为INTE1,由PC6写入设置,剩余的PC2～PC0仍可以作为基本I/O线,工作在方式0.2．8255A初始化编程8255A的A,B,C三个端口的工作方式是在初始化编程时,通过向8255A的控制端口写入控制字来设定的.8255A由编程写入的控制字有两个:方式控制字和置位/复位控制字.方式控制字用于设置端口A, B, C的工作方式和数据传送方向;置位/复位控制字用于设置C口的PC7～PC0中某一条口线PCi(i＝0～7)的电平.两个控制字公用一个端口地址,由控制字的最高位作为区分这两个控制字的标志位.(1)方式控制字的格式 8255A工作方式控制字的格式如图7.11所示.D0:设置PC3～PC0的数据传送方向.D0＝1为输入;D0＝0为输出.D1:设置B口的数据传送方向.D1＝1为输入;D1＝0为输出．D2:设置B口的工作方式.D2＝1为方式1;D2＝0为方式0.D3:设置PC7～PC4的数据传送方向.D3＝1为输入;D3＝0为输出.D4:设置A口的数据传送方向.D4＝1为输入;D4＝0为输出.D6D5:设置A口的工作方式.D6D5＝00为方式0,D6D5＝01为方式1,D6D5＝10或11为方式2.D7:方式控制字的标志位,恒为1.例如,将8255A的A口设定为工作方式0输入,B口设定为工作方式1输出,C口没有定义,工作方式控制字为10010100B. (2)C口置位/复位控制字的格式8255A C口置位/复位控制字的格式如图7.12所示.8255A C口置位/复位控制字用于设置C口某一位口线PCi(i＝0～7)输出为高电平(置位)或低电平(复位),对各端口的工作方式没有影响.D3～D1:8种状态组合000～111对应表示PC0～PC7.D0:用来设定指定口线PCi为高电平还是低电平.当D0＝1时,指定口线PCi输出高电平;当D0＝0时,指定口线PCi输出低电平.D6～D4没有定义,状态可以任意,通常设置为0.D7位作为标志位,恒为0.例如,若把PC2口线输出状态设置为高电平,则置位/复位控制字为00000101B.(3)8255A初始化编程8255A的初始化编程比较简单,只需要将工作方式控制字写入控制端口即可.另外,C口置位/复位控制字的写入只是对C口指定位输出状态起作用,对A口和B口的工作方式没有影响,因此只有需要在初始化时指定C口某一位的输出电平时,才写入C口置位/复位控制字.【例7.1】设8255A的A口工作在方式0,数据输出,B口工作在方式1,数据输入,编写初始化程序(设8255A的端口地址为FF80H～FF83H).初始化程序如下:MOV DX, 0FF83H ; 控制寄存器端口地址为FF83HMOV AL, 10000110B ; A口方式0, 数据输出, B口方式1, 数据输入OUT DX, AL ; 将控制字写入控制端【例7.2】将8255A的C口中PC0设置为高电平输出,PC5设置为低电平输出,编写初始化程序(设8255A的端口地址为FF80H～FF83H).初始化程序如下:MOV DX, 0FF83H ; 控制端口的地址为FF83HMOV AL, 00000001B ; PC0设置为高电平输出OUT DX, AL ; 将控制字写入控制端口MOV AL, 00001010B ; PC5设置为低电平输出OUT DX, AL ; 将控制字写入控制端口。

常用可编程并行接口芯片8255A （82C55）功能（该内容可参考学习指导书或别的微机原理教材）一．芯片功能及引脚1．具有三个八位端口：PA 、PB 和PC 口，分为二组： A 组：PA7---PA0，PC7---PC4 B 组：PB7---PB0，PC3---PC0 具有三钟工作模式：方式0：基本输入输出方式。

方式1：选通输入/输出方式。

方式2：双向工作方式（A 组具有）。

2． 面向系统总线引脚D7---D0：数据线（双向） RESET ：复位输入线，高有效。

/RD ：读信号，低有效。

/WR ：写信号，低有效。

/CS ：片选信号，低有效。

A1、A0：地址输入，具有四个可以访问的端口： A 1 A 0 = 00 为PA 数据口。

A 1 A 0 = 01 为PB 数据口。

A 1 A 0 = 10 为PC 数据口。

A 1 A 0 = 11 为控制口。

3． 端口线（面向外设）具有三个八位端口PA7---PA0；PB7---PB0；PC7---PC0。

分为二组：A 组和B 组，在选通或双向工作方式下PC 口用作应答信号。

4．8255A 与系统总线的连接（将上图画完整） 设采用线性译码（A9，A8没参与），基本地址为： 40H PA 口（数据口） 注意：设总线为双体结构 42H PB 口（数据口） A 0 ： 参与片选偶地址有效 44H PC 口（数据口） AEN ：为PC 机的控制信号（执行IN/OUT 指令时为低） 46H 控制口A 组B 组A 7A 6A 5A 4A 3M/IO A 0AEN二． 8255A 的工作方式选择1．工作方式控制字（写入控制口，将选择8255A 的工作方式）2．位 复位/置位控制字（写入控制口，对选中的PC i 进行位操作）三．8255A 工作方式1．方式0：基本的输入/输出（可作为一般的输入/输出线使用）此方式下可获得多至24条端口线，分二大组四小组，每小组可通 过编程独立设置为输入或输出。

在8255a中的工作方式控制字8255A是一种通用并行输入输出端口芯片，它具有多种工作方式，其中通过控制字来选择不同的工作方式。

本文将详细介绍8255A的工作方式控制字，帮助读者深入了解该芯片及其应用。

8255A芯片具有三种工作方式：模式0、模式1和模式2。

每种工作方式都可以通过控制字来进行设置。

首先，我们来看模式0。

模式0是最简单的工作方式，它将8255A 芯片配置为三个8位输入/输出端口。

通过控制字的位设置，我们可以分别将三个端口配置为输入或输出。

例如，将控制字的位0设置为1，则相应的端口A将被配置为输出端口；同样地，如果位0设置为0，则端口A将被配置为输入端口。

通过这种方式，我们可以轻松地控制芯片的输入和输出状态。

接下来是模式1。

模式1将8255A芯片配置为两个8位输入/输出端口和一个4位双向输入/输出端口。

与模式0类似，我们可以通过控制字的位设置来选择每个端口是输入还是输出。

与模式0的不同之处在于，模式1包含一个双向端口，可以通过控制字的位来选择该端口的输入或输出模式。

例如，将控制字的位4设置为1，该双向端口将被配置为输出模式；同样地，如果位4设置为0，则该端口将被配置为输入模式。

最后，是模式2。

模式2将8255A芯片配置为一个8位输入/输出端口和两个4位双向输入/输出端口。

通过控制字的位设置，我们可以选择每个端口是输入还是输出，并且选择双向端口的输入或输出模式，与模式1相似。

总结一下，8255A芯片的工作方式控制字对于配置芯片的输入和输出端口非常重要。

通过合理设置控制字的位，我们可以选择不同的工作模式，并灵活地控制芯片的输入和输出状态。

掌握8255A芯片的工作方式控制字，将有助于我们更好地应用该芯片，满足各种实际需求。
