微机原理与接口技术实验五报告8255 并行接口实验

8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。

2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。

3、实现扫描式矩阵键盘的功能和作用。

二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。

三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。

2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。

3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。

4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。

四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。

8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。

图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。

这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。

A口和B口是一个独立的8位I/O口。

C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。

（2）A组和B组控制电路。

这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。

微机接口实验报告8255并口控制器实验8255并口控制器实验一．实验目的：1，掌控8255的工作方式和应用领域编程；2，掌控8255的典型应用领域电路三相。

二．实验设备pc微机一台，td―pit+实验系统一套。

三．实验内容：编写程序，并使8255的a口味输入b口为输出，顺利完成敲击控制器至数据等的数据传输。

建议：只要敲击控制器，数据灯的现实就可以发生改变。

四．实验原理：并行接口就是以数据的字节为单位与i/o设备或被掌控对象之间传输信息。

cpu和USB之间的数据传输总是循序的。

8255并行控制器具有abc三个并行接口，用+5v但电源供电，能在一下三种方式下工作：方式一：基本输出|出来方式方式二：选道输出|出来方式方式三：双向选项工作方式五．实验步骤：1.证实从pc着急带出的两根扁平电缆已经相连接在实验平台上。

2.相连接实验先例参照右图：3.运行check成功内需，查看i/o空间始地址。

4．利用查出的地址编写程序，然后便于链接。

5.运行程序，拨动开关，看数据灯显示是否正确。

六．编程与调试：1.使用ckeck程序找到ioyo空间始址：dcooh2.编写程序：ioyoequodcoohaaequioyo+0*4bbequioyo+1*4ccequioyo+2*4modeequioyo+1*4stack1seqme ntstackdw256dup(?)stack1endscodeseqmentassumecs:code,ss:stack1stack:movbx,odcoohnext:movdx,bbinal,dxoutdx,almovah,1in t16hjznextmovah,40hint21hcodeendsendsstart3.编程，链接，运转程序七．实验结果：运转程序后，数据灯随着控制器的变化而变化，即为控制器拨打时，数据灯亮，控制器断裂时，数据灯攻灭。

八．实验总结：通过本次实验，对8255并口控制器存有了一定的介绍，掌控了掌控8255的工作方式和应用领域编程，掌控8255的典型应用领域电路三相。

微机接口技术实验报告并行接口实验系别: 计算机科学与技术完成时间：2012-5-15一、实验目的1.熟悉并行接口电路；2.掌握8255并行接口芯片及8253定时器的应用及其编程技术。

二、实验内容及要求通过对8255芯片的编程，使得实验台上的步进电机按顺时针或逆时方向转动，同时扬声器（模拟电子琴）做高8度和低8度循环发音：1. 控制步进电机转动和电子琴发音；2.使用K0控制步进电机顺逆时针转动和电子琴发高低音；3.使用K1控制步进电机和电子琴速度（分快和慢两种速度）；4.使用K2启动和停止步进电机转动和电子琴发音。

三、实验原理1、可编程并行芯片8255A并行接口即同时在多根I/O线上，以数据字节或字为单位实现CPU通过I/O端口与I/O 设备或被控制对象之间的信息传递，如计算机与打印机，A/D和D/A转换器，开关量接口等。

8255及其改进型8255A是最广泛应用的并行I/O接口。

8255A的主要性能参数如下：（1）8255A内共有4个端口，分别为口A、口B、口C和控制端口。

前三个端口为8位并行I/O端口，常用于传送数据信息；控制端口是用于接收CPU送来的控制命令，即控制字。

（2）8255A芯片可以三种不同的工作方式与I/O设备进行数据传输，具体方式由控制字来设定。

（3）8255与CPU之间交互信息可以使用中断方式进行。

它内部有三个中断源，分别产生与方式1（1个）和方式2（2个）中。

（4）8255A所有信号与TTL信号兼容，可直接与CPU的三总线连接使用。

（5）8255A使用单一的+5V电源，单项时钟。

8255A的三种工作方式：方式0——基本的输入/输出方式，方式1——选通的输入/输出方式，方式2——双向的输入/输出方式。

本次实验采用方式0，将口A和口B作为输出，分别控制步进电机的旋转和电子琴的发音，口C作为控制输入端。

根据端口编址及寻址方式，设定端口A的地址为288H，端口B地址为289H，端口C地址为28AH，控制端口的地址为28BH。

实验五 8255并行接口实验实验目的：1、学习并掌握8255的各种工作方式及其应用。

2、学习在系统接口实验单元上构造实验电路。

相关理论知识：一、8255可编程并行接口芯片介绍8255是Intel 公司生产的通用并行IO 接口芯片，它具有ABC 三个并行接口，能在以下三种方式下工作：方式0：基本输入/输出方式 方式1：选通输入/输出方式 方式2：双向选通工作方式8255工作方式控制字及C 口置位/复位控制字如下图所示：ABC 三60H~63H 。

8765432121222319208.50 8255A 工作方式控制字格式A 组控制B 口方式选择输出01010101X输入输出输入方式0方式1方式2B 组控制C 口(低4位)B 口方式选择输出010100输入输出输入方式0方式1C 口(高4位)D 7D 6D 5D 4D 3D 2D 1D 0A 组控制B 口方式选择输出010100101X 输入输出输入方式0方式1方式2B 组控制C 口(低4位)B 口方式选择输出010100输入输出输入方式0方式1C 口(高4位)实验内容及实验步骤：一、8255接口应用实验（1）按图所示实验线路编写程序，使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。

用一组开关信号接入端口B，端口A输出线接至一组发光二极管上，然后通过对8255芯片编程来实现输入/输出功能。

STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,SS:STACKSTART: MOV AL, 82HOUT 63H ,ALA1：IN AL,61HOUT 60H,ALJMP A1CODE ENDSEND START实验步骤：（1）按图接线，接通电源。

（2）输入程序并检查无误，经汇编、连接后装入系统。

（3）运行程序，拨动开关组，观察发光二极管与开关组状态的对应关系。

北理工微机原理与接口技术之8255,8253实验报告微机原理与接口技术实验报告———8253可编程定时器8255并行接口实验实验一8255并行接口实验一，实验内容8255的A口作为输入口，与逻辑电平开关相连。

8255的B口作为输出口，与发光二极管相连。

编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。

二，实验目的（1）掌握8255的工作原理。

（2）掌握编写8255并行接口初始化及编程实现的方法。

三，实验仪器微机实验教学系统实验箱、8086CPU模块四，实验步骤（1）连线8255的PA0—PA7分别与逻辑电平开关的K1—K8相连?PB0—PB7分别与发光二极管电路的LED1—LED8相连?CS0与8255的片选CS8255相连其它线路均已连好具体如图所示：（2）编辑程序，编译链接后，单步运行，调试程序。

（3）调试通过后，全速运行，观察实验结果。

（4）撰写实验报告。

五，实验源程序如下CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART:MOV DX,04A6HMOV AX,90H ；写8255的控制字，A组工作在方式0，A口输入，C口高4位输出，B组工作在方式0，B口及C口的低4位均工作在输出OUT DX,AXSTART1:MOV DX,04A0HIN AX,DX ；读取A口数据MOV DX,04A2HOUT DX,AX ；将从A口读取的数据从B口输出，控制LED灯JMP START1CODE ENDSEND START六，实验现象LED灯低电平有效。

当某一开关拨到低电平时，对应的LED灯点亮。

当某一开关拨到高电平时，对应的LED灯熄灭七，思考题1．将片选线接到CS1—CS7；重新编写程序。

CS0对应地址是04A0---O4AF, CS1对应地址是04B0---O4BF.现将片选线接到CS1，重新编程：CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART:MOV DX,04B6H ；CS1对应的地址MOV AX,90HOUT DX,AXSTART1:MOV DX,04B0HIN AX,DXMOV DX,04B2HOUT DX,AXJMP START1CODE ENDSEND START实验现象：如同片选线接到CS02．交换A B接线，A口输出、B口输入；重新编写程序。

深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255 的工作方式及其应用。

2，掌握8255 典型应用电路的接法。

3，掌握程序固化及脱机运行程序的方法。

二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。

三，实验内容1，基本输入输出实验。

编写程序，使8255 的A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2，流水灯显示实验。

编写程序，使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

四实验内容及步骤1. 基本输入输出实验本实验使8255 端口A 工作在方式0 并作为输入口，端口 B 工作在方式0并作为输出口。

实验接线图如图6 所示，按图连接实验线路图。

用一组开关信号接入端口A，端口 B 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。

2. 流水灯显示实验：使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

实验接线图如下图所示。

大理大学
实验报告
课程名称：微机原理与接口技术
学院：工程学院
专业：
年级：班级：
姓名：羽卒兰cl 学号：
指导教师：
2016 年 6 月2 日
大理大学教务处制
图 3-2
源代码：
L8255_CMD EQU 2A3H ；8255A的控制器的地址
L8255_PA EQU 2A0H ；8255A的A端口的地址
L8255_PB EQU 2A1H ；8255A的B端口的地址
CODE SEGMENT ；定义代码段
ASSUME CS:CODE,DS:CODE
START:MOV DX,L8255_CMD ；8255A初始化
MOV AL,90H ；8255A方式0，A端口输入，B端口输出，根据条件在8255A的控制字找出对
3.8255A的基本性能:
可编程通用并行输入/输出接口电路
通用性强，使用灵活，通过它CPU可直接与外设相连
具有三个相互独立的输入/输出端口
A端口、B端口、C端口
三个端口可联合使用，构成具有握手联络信号的并行接口
端口有多种工作方式可供选择
A口有三种工作方式：方式0、1、2
B口有二种工作方式：方式0、方式1
C口有一种工作方式：方式0
A口和B口工作方式是由写入控制寄存器的工作方式控制字决定的；
A口和B口的工作方式的设置是相互独立的。

《微机原理及应用技术》课程实验报告实验五可编程并行I/O接口8255【预习内容】1．怎样选中可编程I/O接口？怎样实现I/O端口的寻址？8255的CS/接地址译码/CS0，则命令字地址为8003H，PA口地址为8000H，PB口地址为8001H，PC口地址为8002H。

通过地址/数据总线，按照指定地址进行读写操作直接选中8255。

并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片。

CPU与外设交换的数据是以字节为单位进行的。

因此一个外设的数据端口含有8位。

而状态口和命令口可以只包含一位或几位信息，所以不同外设的状态口允许共用一个端口，命令口也可共用。

数据信息、状态信息和控制信息的含义各不相同，按理这些信息应分别传送。

但在微型计算机系统中，CPU通过接口和外设交换数据时，只有输入（IN）和输出（OUT）两种指令，所以只能把状态信息和命令信息也都当作数据信息来传送，且将状态信息作为输入数据，控制信息作为输出数据，于是三种信息都可以通过数据总线传送了。

但要注意，这三种信息被送入三种不同端口的寄存器，因而能实施不同的功能。

CPU对外设的访问实质上是对I/O接口电路中相应的端口进行访问，也需要由译码电路来形成I/O端口地址。

I/O端口的编址方式有两种·存储器映象寻址方式·I/O指令寻址方式2．8255A接口芯片内含几个I/O端口？它们的名称分别是？这些I/O口地址有何特点？三个数据端口，三种工作方式A口可工作于方式0、方式1和方式2中的任一种B口可工作于方式0和方式1，但不能工作于方式2C口只能工作于方式08位数据端口：A口、B口、C口A口：PA7~PA0B口：PB7~PB0C口：PC7~PC0连接外部设备A口与B口为一个8位的输入口或输出口C口单独作为一个8位的输入口或输出口配合A口和B口使用，作为控制信号和状态信号3．8255A有几个控制字？怎样设置？它有两个控制字，一个是方式选择控制字，一个是对C口进行置位或复位控制字。

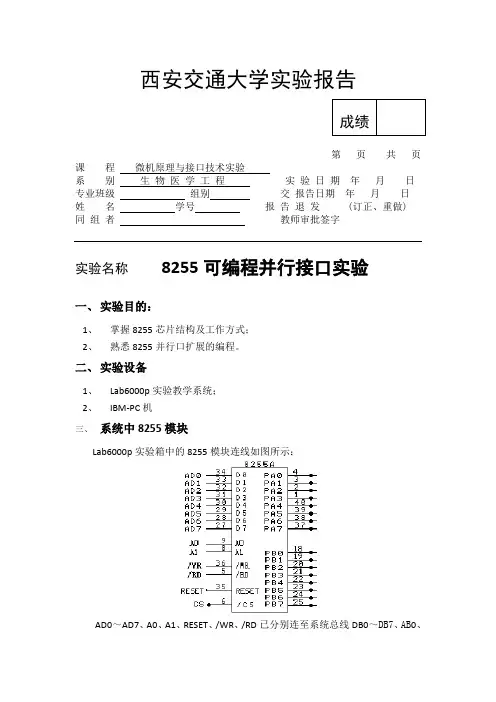

西安交通大学实验报告成绩第页共页课程微机原理与接口技术实验系别生物医学工程实验日期年月日专业班级组别交报告日期年月日姓名学号报告退发 (订正、重做) 同组者教师审批签字实验名称8255可编程并行接口实验一、实验目的：1、掌握8255芯片结构及工作方式；2、熟悉8255并行口扩展的编程。

二、实验设备1、Lab6000p实验教学系统；2、IBM-PC机三、系统中8255模块Lab6000p实验箱中的8255模块连线如图所示：AD0～AD7、A0、A1、RESET、/WR、/RD已分别连至系统总线DB0～DB7、AB0、AB1、RESET、/IOW、/IOR；8255_CS、PA口、PB口、PC口引出留给用户连接。

四、实验内容和实验步骤1、8255基本输入输出方式――开关控制LED显示1)实验要求开关拨上LED亮，开关拨下LED灭。

2)电路连接8255_CS连至地址译码/CS0，PA口连至LED电平显示模块，PB口连至开关电路。

3)程序框图4)程序代码mode equ 082h ; 方式0，PA，PC输出，PB输入PortA equ 8000h ; Port APortB equ 8001h ; Port BPortC equ 8002h ; Port CCAddr equ 8003h ; 控制字地址code segmentassume cs:codeStart:mov al, modemov dx, CAddrout dx, al ; 输出控制字loop1: mov dx, PortBin al, dxmov dx, PortAout dx, aljmp loop1code endsend start5)实验步骤[1]在Lab6000p实验箱上完成连接电路；[2]开启计算机电源，开启Lab6000p实验箱电源；[3]启动WAVE6000软件；[4]确认WAVE6000与Lab6000p连接；[5]输入源代码；[6]编译源代码（F9）；[7]单步运行源代码（F8），观察每条指令执行结果；[8]连续运行程序（Ctrl+F9），上下拨动开关观察LED显示情况。

XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：(1)方式0练习实验：A，B口方式0输出，C口输入。

K0上推：16个LED灯从左到右流水。

K1上推：16个LED等从右向左流水。

K2上推：中间向两侧流水。

K3上推：两侧向中间流水。

(2)方式1练习实验：A口方式1输出，B口不用，C口控制口，每按KK1开关一下，LED灯流水一下，8次后程序结束。

1.2 实验要求本次实验中2个子实验的实验要求如下：(1)方式0练习实验：要求A，B口以方式0输出，并且C口输入。

当K0上推的时候，16个LED灯从左到右流水。

当K1上推的时候，16个LED等从右向左流水。

当K2上推的时候，16个LED灯从中间向两侧流水。

当K3上推的时候，16个LED灯从两侧向中间流水；(2)方式1练习实验：要求A口以方式1输出，C口作为控制口。

要求每当按KK1开关一下，LED灯流水一下，按8次后程序结束。

二、实验原理与硬件连线2.1 实验原理I/OPA7-PA0I/OPC7-PC4I/OPC3-PC0I/OPB7-PB0D0-D7图3-1 8255内部结构及外部引脚图并行接口是以数据的字节为单位与I/O设备或被控制的对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0—基本输入/输出方式、方式1—选通输入/输出方式、方式2—双向选通工作方式。

8255的内部结构及引脚如图3-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图3-2所示。

15 1 0 16 1 1 07 1 1 1图3-2 8255控制字格式8255实验单元电路图如图3-3所示：RD CS A1A0PC7PC6PC5PC4PC0PC1PC2PC3PB0PB1PB2PB3PB4PB5PB6PB7D7D6D5D4D3D2D1D0RST WR PA7PA6PA5PA4图3-3 8255实验单元电路图2.2 硬件连线(1) 方式0练习实验：8255单元中D0~D7分别与系统总线的XD0~XD7相连，A0~A1分别与系统总线的XA1~XA2相连，WR 、RD 、CS 分别与系统总线的IOW#、IOR#、IOY0(0600H)相连，PA0~PA7分别与开关及LED 显示单元的D0~D7相连，PB0~PB7分别与开关及LED 显示单元的D8~D15相连，PC0~PC3分别开关及LED 显示单元的K0~K3相连。

实验五-1 8255A可编程并行口实验一、实验目的1．掌握并行接口芯片8255A和微机接口的连接方法。

2．掌握并行接口芯片8255A的工作方式及其编程方法。

三、实验内容1．实验原理如实验原理图6－4所示，PA口8位接8个开关K1~ K8，PB口8位接8个发光二极管，从PA口读入8位开关量送PB口显示。

拨动K1~ K8，PB口上接的8个发光二极管L1~ L8对应显示K1~ K8的状态。

图6－42．实验线路连接（1）8255A芯片PA0~ PA7插孔依次接K1~ K8。

（2）8255A芯片PB0~PB7插孔依次接L1 ~ L8。

系统已定义的I/O地址如下：接口芯片口地址用途8255A口FFD8H EP总线8255B口FFD9H EP地址8255C口FFDAH EP控制8255控制口FFDBH 控制字四、实验软件框图五、实验参考程序PA EQU 0FFD8HPB EQU 0FFD9HPC EQU 0FFDAHPCTL EQU 0FFDBHCODE SEGMENTASSUME CS:CODE,DS:CODE,ES:CODEORG 32E0HH2: 。

CODE ENDSEND H2六、实验思考1．通过实验你是如何理解8255的PA口和PB口的工作过程？2．用程序验证若8255的PA口为方式1或方式2，是否可以实现PA口控制PB口？七、实验步骤1．按图6－4连好线路。

2．运行实验程序，拨动K1~K8，L1~L8会跟着亮灭。

实验五-28255并行口实验（二）A.B.C口输出方波一、实验目的掌握可编程I/O接口芯片8255的接口原理使用，熟悉对8255初始化编程和输入、输出软件设计方法。

二、实验内容在8255 A.B.C口用示波器测出波形。

三、程序流程四、实验步骤编译、装载，连续运行程序，用示波器测量8255 A.B.C口并观察其波形。

关键点：ch0、ch1分接PA口的D1、D0；ch0、ch1分接PB口的D1、D0；ch0、ch1分接PC口的D1、D0五、实验参考程序PA EQU 0FFD8HPB EQU 0FFD9HPC EQU 0FFDAHPCTL EQU 0FFDBHCODE SEGMENTASSUME CS:CODE,DS:CODE,ES:CODEORG 32C0HH1:JMP P11CODE ENDSEND H1六、实验思考1．说明8255 A.B.C口输出方波，与8253输出方波有什么区别？2．说明8255 A.B.C口输出方波的原理是什么？实验五-3 8255A可编程并行口实验(三)交通灯一、实验目的进一步掌握8255A可编程并行口使用方法。

微机原理实验报告班级：XXXXX姓名：XXXX学号：20XXXXXXXXX大学信息科学与技术学院信息工程系实验五8255并口实验报告一、实验目的：1、掌握 8255 和微机接口方法；2、掌握 8255 的工作方式和编程原理。

二、实验内容：用8255 PA作开关量输入口，PB作输出口。

实现从PA口读入开关量信息，并送PB口显示。

三、程序流程1、工作原理8255 可编程外围接口芯片是 Intel 公司生产的通用并行接口芯片，它具有 A、 B、C 三个并行接口，用+5V 电源供电，能在以下三种方式下工作：方式 0：基本输入／输出方式方式 1：选通输入／输出方式方式 2：双向选通工作方式本实验设定8255端口A工作在方式0并作为输入口，读取 K1~K8 八个开关量，送PB 口显示。

PB 口工作在方式0，作为输出口。

2、流程图（此处自己用visio画一遍）四、实验电路五、代码与注释（自己填写）CODE SEGMENTASSUME CS:CODE,DS:CODE,ES:CODEORG 32E0HPA EQU 0FFD8HPB EQU 0FFD9HPC EQU 0FFDAHPCTL EQU 0FFDBHH2: MOV DX,PCTLMOV AL,90HOUT DX,ALP2: MOV DX,PAIN AL,DXINC DXOUT DX,ALJMP P2CODE ENDSEND H2六、实验步骤1、实验连线⑴ 8255 PA 口接 K1～K8， PB 口接 L1～L8。

2、 PC 环境在与 PC 联机状态下，编译、连接、下载 PH88\he02.asm，用连续方式运行程序。

3、 LED 环境⑴在“P.”状态下按“0→EV/UN”，装载实验所需的代码程序。

⑵在“P.”状态下键入32E0，然后按“EXEC”进入实验项目的运行。

4、观察运行结果在连续运行方式下，按 K1～K8，观察 L1～L8 发光二极管是否对应点亮。

浙江工业大学计算机学院实验报告实验名称 8255并行接口实验姓名徐洁学号 ************班级计科1301班教师雷艳静日期 2015/12/31一、实验内容与要求1.1 实验内容8255方式0实验一：从8255端口C输入数据，再从端口A输出，即TPC-USB平台按逻辑电平开关K0~K7通过编程使端口C接收，然后再通过端口A输出到LED显示电路L0~L7,这样逻辑电平开关的值就可以通过8255芯片显示在LED显示电路上。

8255方式1输出实验：编程实现每按一次单脉冲按钮产生一个正脉冲，使8255产生一次中断，让CPU进行一次中断服务：依次输出01H、02H、04H、08H、10H、20H、40H、80H 使LED显示电路L0~L7依次发光，中断8次结束。

8255方式1输入实验：编程实现每按一次单脉冲按钮产生一个正脉冲使8255产生一次中断请求，让CPU进行一次中断服务，读取逻辑电平开关预置的ASCII码，在屏幕上显示其对应的字符，中断8次结束。

1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。

实验前根据实验流程图，写出对应代码；(2) 要了解8255A并行接口芯片内部结构和外部引脚，理解8255芯片的工作方式和程序设计方法；(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(4) 8255方式0实验一：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台上的逻辑电平开关与LED显示电路观察，LED显示的值与逻辑电平开关设的值对应；(5) 8255方式1输出实验：连接PC与TPC-USB平台，用微机实验软件运行程序，手按单脉冲按钮，观察LED显示电路能依次发光，按8次后，中断结束，程序结束；(6) 8255方式1输入实验：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台的逻辑电平开关设置一个ASCII码，按一次单脉冲，屏幕就能显示该ASCII码对应的字符，变更逻辑电平的开关，按一次单脉冲，屏幕就会显示变更的ASCII码对应的字符。

WORD格式深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255的工作方式及其应用。

2，掌握8255典型应用电路的接法。

3，掌握程序固化及脱机运行程序的方法。

二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。

三，实验内容1，基本输入输出实验。

编写程序，使8255的A口为输入，B口为输出，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2，流水灯显示实验。

编写程序，使8255的A口和B口均为输出，数据灯D7～D0由左向右，每次仅亮一个灯，循环显示，D15～D8与D7～D0正相反，由右向左，每次仅点亮一个灯，循环显示。

四实验内容及步骤1.基本输入输出实验本实验使8255端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。

实验接线图如图6所示，按图连接实验线路图。

用一组开关信号接入端口A，端口B输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。

图68255基本输入输出失误接线图3.编写实验程序如下面（1）汇编源程序SSTACKSEGMENTSTACKDW32DUP(?)SSTACKENDSCODESEGMENTASSUMECS:CODESTART:MOVDX,0646H；控制端口地址0646H送DX，因为8255的cs端口接的是I0Y1，而I0Y1对应的编址空间是0640H—067FH，所以这里是0646H。

MOVAL,90H；方式选择控制字送ALOUTDX,AL；方式选择控制字输给8255A的控制端口，完成端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。

AA1:MOVDX,0640H；控制端口A地址0640H送DXINAL,DX；将端口A连接的开关的对应状态送给ALCALLDELAYMOVDX,0642H；控制端口A地址0642H送DXOUTDX,AL；将AL的数据送到8255的端口B，从而使其连接的LED的灯发光JMPAA1DELAY:PUSHCXMOVCX,0F00HAA2:PUSHAXPOPAXLOOPAA2POPCXRETCODEENDSENDSTARTii具体实验步骤如下述：（1）编写实验程序，经编译、连接无误后装入系统（2）运行程序，改变拨动开关，同时观察LED显示，验证程序功能。

微机原理与接口技术——实验题目：8255A并行口实验（一）实验四8255A并行口实验（一）一、实验目的⒈掌握8255A和微机接口方法。

⒉掌握8255A的工作方式和编程原理。

二、实验内容用8255PA口控制PB口。

三、实验接线图图6-3四、编程指南⒈8255A芯片简介：8255A可编程外围接口芯片是INTEL公司生产的通用并行接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式⒉使8255A端口A工作在方式0并作为输入口，读取Kl-K8个开关量，PB口工作在方式0作为输出口。

五、实验程序框图六、实验步骤⒈在系统显示监控提示符“P.”时，按SCAL键，传送EPROM中的实验程序到内存中。

⒉8255A芯片A口的PA0-PA7依次和开关量输入Kl-K8相连。

⒊8255A芯片B口的PB0-PB7依次接Ll-L8。

⒋运行实验程序。

在系统显示监控提示符“P.”时，输入11B0，按EXEC键，系统显示执行提示符“┌”拨动K1-K8，LI-L8会跟着亮灭。

七、实验程序清单CODE SEGMENT ;H8255-1.ASMASSUME CS:CODEIOCONPT EQU 0FF2BHIOBPT EQU 0FF29HIOAPT EQU 0FF28HORG 11B0HSTART: MOV AL,90HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOAPTIN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,0FFFFHDELAY: LOOP DELAYJMP IOLED1CODE ENDSEND START八、实验结果九、实验总结本次实验有一定的难度，在实验的过程中出现了许多的问题，原因是对实验的原理不够理解。

完成一个硬件实验不仅需要动手操作能力强，还需要有一定的理论知识。

微机原理实验8255并行口实验P A输入、P B输出8255A并行口实验PA输入、PB输出利用LED等显示程序LCD EQU 07FE0HLCDWI EQU LCD+0 ;写命令LCDWD EQU LCD+1 ;写数据LCDRS EQU LCD+2 ;读状态LCDRD EQU LCD+3 ;读数据PA EQU 0FFD8HPB EQU 0FFD9HPC EQU 0FFDAHPCTL EQU 0FFDBHcode segmentassume cs:codelin db 0col db 0num db 0dis_num db 0temp0 db 0temp1 db 0count db 0org 1000hstart: MOV DX,PCTLMOV AL,90HOUT DX,ALcall init_lcdmov al,3call delay2mov count,0mov bx,offset tab0mov lin,0mov col,0mov num,16call dis_englishGOON: MOV DX,PAIN AL,DXTEST AL,01HJE GOON1TEST AL,02HJE GOON2TEST AL,04HJZ GOON3TEST AL,08HJE GOON4TEST AL,10HJE GOON5TEST AL,20HJE GOON6TEST AL,40HJE GOON7TEST AL,80HJZ GOON8JMP GOON9GOON1: JMP KEY1GOON2: JMP KEY2GOON3: JMP KEY3GOON4: JMP KEY4GOON5: JMP KEY5GOON6: JMP KEY6GOON7: JMP KEY7GOON8: JMP KEY8GOON9: mov bx,offset tab9 mov lin,1mov col,0mov num,16call dis_englishMOV DX,PBMOV AL,0FFHOUT DX,ALJMP GOONKEY1: MOV DX,PBMOV AL,0FEHOUT DX,ALmov bx,offset tab1mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY2: MOV DX,PBMOV AL,0FDHOUT DX,ALmov bx,offset tab2 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY3: MOV DX,PBMOV AL,0FBHOUT DX,ALmov bx,offset tab3 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY4: MOV DX,PBMOV AL,0F7HOUT DX,ALmov bx,offset tab4 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY5: MOV DX,PBMOV AL,0EFHOUT DX,ALmov bx,offset tab5 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY6: MOV DX,PBMOV AL,0DFHOUT DX,ALmov bx,offset tab6 mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY7: MOV DX,PBMOV AL,0BFHOUT DX,ALmov bx,offset tab7mov lin,1mov col,0mov num,16call dis_englishJMP GOONKEY8: MOV DX,PBMOV AL,07FHOUT DX,ALmov bx,offset tab8mov lin,1mov col,0mov num,16call dis_englishJMP GOONdis_number procpush axmov al,lin ;以下18条为根据行、列值定位显示英文起始坐标 cmp al,0jnz nu0mov al,80hjmp nu1nu0: cmp al,1jnz nuretmov al,0C0hnu1: add al,colcall send_commov ah,0 ;以下10条为把3位十进制数的个位、十位、百位分离 mov al,dis_nummov bl,10div blmov temp0,ahmov ah,0mov bl,10div blmov temp1,ahadd al,30h ;转为ASC码call send_data ;百位送LCD显示mov al,temp1add al,30h ;转为ASC码call send_data ;十位送LCD显示mov al,temp0add al,30h ;转为ASC码call send_data ;个位送LCD显示pop axnuret: retdis_number endp;--------------------------;在指定的行、列显示英文。

[hide=2]8255并行接口应用实验一、实验目的1.掌握8255的工作方式及应用编程2.掌握8255的典型应用电路接法二、实验设备1.PC机一台2.TD-PIT/TD-PIT-B实验装置一套。

三、实验原理并行接吕是以数据的字节为单位向I/O设备或被控制对象传递信息的。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位和32和等。

8255可编程外围接口芯片是Intel 公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0—基本输入/输出方式，方式1—选通输入/输出方式，方式2—双选通工作方式。

8255的内部结构及管脚如图（1），8255工作方式控制字和C口按位置位/复位控制字格式如图（2）。

四、实验内容1.基本输入/输出实验。

编写程序，使8255的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就改变。

2.流水灯显示实验。

编写程序，使8255的A口和B口均为输出，实现16位数据灯的相对循环显示。

3.键盘及显示实验。

按照实验线路编写实验程序，使按下不同的按键后数码块显示相应的数字。

五、实验步骤1、基本输入/输出实验本实验使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。

用一组开关信号接入端口B，端口A输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入/输出功能。

8255基本输入/输出实验参考接线图如图（3）所示。

图（3）实验步骤如下：1.设计实验线路图，并将PCI总线扩展卡上的ADD-ON总线与仿真ISA总线进行连接，完成线路连接。

2.编写程序，检查无误后汇编、连接。

3.打开实验箱电源，运行程序，拨动开关组，观察数据灯的显示。

核心程序如下：MY8255_A EQU 9860HMY8255_B EQU 9861HMY8255_C EQU 9862HMY8255_MODE EQU 9863HCODE SEGMENTASSUME CS:CODESTART: MOV DX,MY8255_MODEMOV AL,82HOUT DX,ALA1: MOV DX,MY8255_BIN AL,DXMOV DX,MY8255_AOUT DX,ALCALL BREAKJMP A1BREAK PROC NEARMOV AH,06HMOV DL,0FFHINT 21HJE RETURNMOV AX,4C00HINT 21HRETURN:RETBREAK ENDPCODE ENDSEND START2、流水灯显示实验先分别向A口和B口写入7FH和FEH，然后分别将该数右移和左移一位，再送到端口上，这样循环下去，从而实现流水灯的显示。
