装焊夹具设计手册编制：审核：审定:批准：日期:一概念及名称1 。
基准点及车线的规定一般情况下汽车坐标系的原点规定为车前轮轴心线的中点.TL或X――表示车长以车前轮为原点向车尾方向为正，向车头方向为负。
BL或Y――表示车宽以车的对称中心线为原点，面对车的行驶方向，向右为正,向左为负。
WL或Z――表示车高以车前轮为原点,向上为正，向下为负。
见图1－1;有时,汽车生产厂家也可自行规定基准点及坐标系的位置。
图1－1由于夹紧位置的需要而将夹紧单元旋转一定角度时，其车线的标注如图1－2,其中α≤45º图1－22.夹紧单元（POST）一个典型的夹紧单元通常包括L板、支板、夹紧臂、定位块、垫片、回转销、定位销、定位销连接板、到位止动块或限位块,、连接板、气缸等。
见图1－3图1－33.夹具一套完整的夹具一般包含若干夹紧单元（POST）、基板(BASE)、举升机构(LIFTER）甚至旋转机构。
根据操作方式可划分为手动夹具、气动夹具及液压夹具；根据控制方式可划分为气控夹具、电控夹具等。
见图1—4（手动夹具），见图1-5（气动夹具）。
图1—4 图1—5二基板(Base板）Base板一般由槽钢与钢板焊接而成。
槽钢多采用10#、12＃、14b#、16＃、20#、25b ＃等，钢板厚度多采用t=20mm或t=25mm(此为加工完成的厚度，选用毛料时,因考虑加工余量，相应的板厚取t=25mm或t=30mm）。
对于小夹具或滑台等亦可采用t=30~40mm的钢板焊接而成,而对于总拼夹具以及顶盖装焊夹具，其滑台及支架则可采用矩形方管与钢板焊接而成。
1.Base的最大外形尺寸对于Base的设计应充分考虑焊接及加工的工艺性，以及吊装、运输等方便性。
对于只加工顶底两面的普通Base而言，其长度暂不界定，但宽度不得大于2m,能够运输的最大宽度（非Base本身）为2.3m.见图2—1图2—1而对于较宽大的Base，为了使其便于加工，往往将其划分为若干个Base，Base间则以支架相联接，此时该Base的单侧或双侧就需加工。
课程设计课程名称：焊接工艺与工装课程设计设计题目：“长江750B摩托车”侧停支架焊接工艺与工装设计专业：焊接技术与工程班级：姓名：学号：评分：指导教师(签名)：2013 年 1 月 18 日长江750摩托车”侧停支架焊接工艺与工装设计学生姓名：班级：指导老师：摘要：在“长江750B摩托车侧停支架”的焊接中，焊接的夹具在施焊的过程中必不可少，良好的焊接夹具可以保证焊接尺寸的准确性，保证焊接过程的快速稳定，以保证零件和产品的质量，并以提高生产效率。
焊接工装设计是生产准备工作的重要内容之一，也是焊接生产工艺设计的主要任务之一，焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。
在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。
关键词：焊接；设计；侧停支架目录1 序言 (1)1.1 焊接工装夹具的运用 (1)1.2 焊接工装夹具设计的基本要求 (1)2 夹具设计任务 (3)2.1 焊接产品（复合件）“长江750B摩托车侧停支架”的产品图 (3)2.2 焊接产品“侧停支架”连接的重点技术要求分析 (3)3 侧停支架焊接组合装焊夹具装焊方案 (4)4 主要零件设计的说明 (4)4.1 底板 (4)4.2 插销机构 (4)4.3 螺旋夹紧机构 (4)4.4 V型块 (5)4.5 钩形夹管器 (6)4.6 非标准主要零件的设计 (6)5 夹具的装配 (6)5.1 夹具的操作步骤 (6)5.2 夹具使用注意事项 (7)6 本次课程设计小结 (7)参考文献 (9)致谢 (10)附录A 工艺规程路线单 (11)附录B 焊接工艺规程 (12)1 序言1.1 焊接工装夹具的运用在机械加工、产品检验、装配和焊接等工艺过程中，使用这大量的工艺设备，简称焊接工装，用以安装加工的对象，使之占有正确的位置，以保证零件和产品的质量，并以提高生产效率。
姓名：XXX 学号：XXXXXXXX课程设计焊接夹具说明书焊接夹具课程设计说明书目录1 夹具设计的目的意义及要求 (2)2 焊接结构件的分析 (2)2.1 焊接结构件组成及成分析 (2)2.2 焊接结构件成分分析 (3)2.3 焊接结构件焊接性能 (3)3制订焊接结构件的焊接工艺 (3)3.1 焊接方法及焊接规范 (3)3.2 焊接材料的选择 (3)3.3 焊接工序的确定 (4)3.4 焊接质量的保证措施 (4)4 焊接夹具的设计 (4)4.1.1基准面的选择 (4)4.1.2定位器的设计 (4)4.1.3夹具体的设计 (5)4.1.4 夹紧装置的设计 (6)4.1.5夹紧材料的设计 (6)4.1.6夹具尺寸公差及粗糙度 (6)4.1.7国家标准件的选择 (6)4.2 绘制夹具草（见图） (6)4.3 绘制正式装配图（见图） (6)4.4 绘制零件图（见图） (6)5 夹具使用说明 (7)5.1 夹具体的安装说明 (7)5.2 夹具体的使用说明 (7)5.4夹具体的实用性说明 (7)6 参考文献 (7)1、夹具设计的目的意义及要求焊接工装夹具是将焊件准确定位并夹紧，用于装配和焊接的工艺装备。
在焊接结构生产中，把用来装配进行定位焊的夹具称为装配夹具：而专门用来焊接焊件的夹具称为焊接夹具：把既用于装配又用于焊接的夹具称为装焊夹具。
它们统称为焊接工装夹具。
对焊接工装夹具的设计要求：1）焊接工装夹具应动作迅速，操作方便，操作位置应处在工人容易接近，最宜操的部位。
特别是手动夹具，其操作力不能过大，操作频率不能过高，操作高度应设在工人最容易用力的部位，当夹具处于夹紧装态时，应能自锁。
2）焊接工装夹具应有足够的装配焊接空间，不能影响焊接操作和焊工观察，不妨碍焊件的装卸，所有的定位原件和夹紧装置应与焊道保持适当距离或者布置在焊件的下方和侧面。
夹紧机构的执行元件应能够伸缩或转位。
3）夹紧可靠，刚性适当，夹紧时不破坏焊件的定位位置和几何形状，夹紧后不使焊件松动滑移，又不使焊件的拘束度过大，产生较大的应力。
课程设计课程名称：焊接工艺与工装课程设计设计题目：“长江750B摩托车”侧停支架焊接工艺与工装设计专业：焊接技术与工程班级：姓名：学号：评分：指导教师(签名)：2013 年 1 月 18 日长江750摩托车”侧停支架焊接工艺与工装设计学生姓名：班级：指导老师：摘要：在“长江750B摩托车侧停支架”的焊接中，焊接的夹具在施焊的过程中必不可少，良好的焊接夹具可以保证焊接尺寸的准确性，保证焊接过程的快速稳定，以保证零件和产品的质量，并以提高生产效率。
焊接工装设计是生产准备工作的重要内容之一，也是焊接生产工艺设计的主要任务之一，焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。
在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。
关键词：焊接；设计；侧停支架目录1 序言 (1)1.1 焊接工装夹具的运用 (1)1.2 焊接工装夹具设计的基本要求 (1)2 夹具设计任务 (3)2.1 焊接产品（复合件）“长江750B摩托车侧停支架”的产品图 (3)2.2 焊接产品“侧停支架”连接的重点技术要求分析 (3)3 侧停支架焊接组合装焊夹具装焊方案 (4)4 主要零件设计的说明 (4)4.1 底板 (4)4.2 插销机构 (4)4.3 螺旋夹紧机构 (4)4.4 V型块 ............................................................................................................................... 错误!未定义书签。
4.5 钩形夹管器 (6)4.6 非标准主要零件的设计 (7)5 夹具的装配 (7)5.1 夹具的操作步骤 (7)5.2 夹具使用注意事项 (7)6 本次课程设计小结 (8)参考文献 (9)致谢 (10)附录A 工艺规程路线单 (11)附录B 焊接工艺规程 (12)1 序言1.1 焊接工装夹具的运用在机械加工、产品检验、装配和焊接等工艺过程中，使用这大量的工艺设备，简称焊接工装，用以安装加工的对象，使之占有正确的位置，以保证零件和产品的质量，并以提高生产效率。
课程设计课程名称：焊接专业课程设计设计题目：“长江750摩托车”边摇架焊接工艺与工装设计专业：班级：姓名：学号：评分：指导教师（签名）：2013年 01 月 11 日航空制造工程学院2009 级学生专业课程设计任务书I、专业课程设计题目：“长江750摩托车”边摇架焊接工艺与工装设计II、专业课程设计任务及设计技术要求：1.设计边摇架（G161000B）的焊接工艺2. 设计边摇架（G161000B）的焊接工装夹具3. 绘制焊接工装装配图和部分零件图，绘图工作当量不少于三张A1图4. 编制焊接工艺规程及工艺规程路线单5. 编写设计说明书III、专业课程设计进度：1. 分析焊接组合件，读懂工件图，拟定焊接工艺 2012.12.17～2012.12.232. 拟定工装夹具方案，绘制结构草图 2012.12.24～2012.12.303. 绘制夹具装配图和零件图 2012.12.31～2013.01.064. 编写设计说明书 2013.01.07～2013.01.11090342 班焊接工程系焊接技术与工程专业学生：日期：自 2012 年 12 月 17 日至 2013 年 01 月 11 日指导教师：系主任：“长江750摩托车”边摇架焊接工艺与工装设计学生姓名：班级：指导老师：摘要：为保证“长江750A”摩托车边摇架的焊接质量和效率，设计了焊接工装，根据边摇架的结构特点，选取固定锥台，固定圆柱凸台，钩型正压夹管器作为定位器，选取锥台螺旋夹具、钩型正压夹管器作为压紧件。
焊接工装夹具以各管的外圆和内圆面作为定位基准面，具有足够的强度和刚度。
设计焊接工装可以保证各个零件的相对位置固定，并且在焊接定位时还可以防止工件的移动、焊接变形和保证焊接质量。
夹紧器的简单快捷动作可以满足高效率的批量生产，施焊方便。
关键词：焊接工装；定位；夹紧目录前言 (1)1 焊接工装夹具的简介 (1)1.1 焊接工装夹具的功能 (1)1.2 焊接工装夹具的分类 (2)2 摇架座组合的结构特点 (2)2.1 摇架座组合的结构分析 (2)2.2 需要保证的关键尺寸 (3)3 各零件的定位和夹紧 (3)3.1 主管的定位和夹紧 (3)3.2 左右臂组合的定位和夹紧 (5)3.3 包角片组合的定位和夹紧 (6)3.4 各支撑架支撑座与基板的连接 (6)3.5 基板的设计 (6)4 工装夹具的使用说明 (7)4.1夹具的装配步骤 (7)4.2工件的安放步骤 (7)4.3夹具使用注意事项、保养及维护 (8)5 焊接工艺规程的编制说明 (8)5.1焊接方法的选择 (8)5.2焊机的选择 (8)5.3焊丝的选择 (8)5.4焊接参数的选择 (8)6 课程设计小结以及体会 (9)前言焊接技术是重要的制造技术之一，其质量的好坏直接影响到工件的安全运行和使用寿命，其效率的高低直接影响工件的制造周期和制造成本。

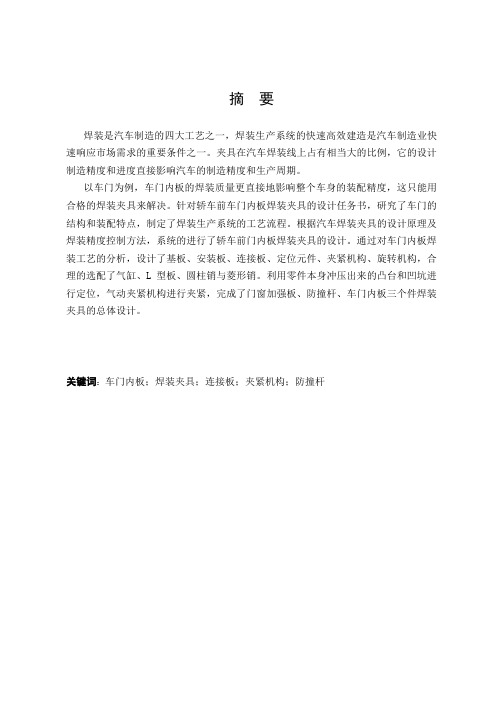

摘要焊装是汽车制造的四大工艺之一，焊装生产系统的快速高效建造是汽车制造业快速响应市场需求的重要条件之一。
夹具在汽车焊装线上占有相当大的比例，它的设计制造精度和进度直接影响汽车的制造精度和生产周期。
以车门为例，车门内板的焊装质量更直接地影响整个车身的装配精度，这只能用合格的焊装夹具来解决。
针对轿车前车门内板焊装夹具的设计任务书，研究了车门的结构和装配特点，制定了焊装生产系统的工艺流程。
根据汽车焊装夹具的设计原理及焊装精度控制方法，系统的进行了轿车前门内板焊装夹具的设计。
通过对车门内板焊装工艺的分析，设计了基板、安装板、连接板、定位元件、夹紧机构、旋转机构，合理的选配了气缸、L型板、圆柱销与菱形销。
利用零件本身冲压出来的凸台和凹坑进行定位，气动夹紧机构进行夹紧，完成了门窗加强板、防撞杆、车门内板三个件焊装夹具的总体设计。
关键词：车门内板；焊装夹具；连接板；夹紧机构；防撞杆ABSTRACTWelding assembly is one of the four techniques used by automotive manufacturing industry. Effective and rapid development of its production system means one of important conditions for the industry’s quick satisfaction to market demand. Clamps are extensively used in the welding assembly, its precision and progress can directly affect automotive manufacturing precision and production period.The door, for example, the welding quality of inner door panels directly affects the entire body’s assembly accuracy, which only can be resolved by qualified welding fixture. Based on the assignment of the design of autom obile’s front door inner panel welding-installation, I researched the vehicle structure and assembly characteristics, and established welding-installation production system’s process. According to the principle of designing automobile and the method of controlling welding assembling accuracy , automobile’s front door inner panel welding-installation was systematically designed . After analyzing the welding process of door inner plate, designing substrate, install board ,connection board, positioning original, clamping institution , rotating mechanism, I choosed the appropriate cylinder、L board 、cylindrical pin and diamond pin. Positioned by pits and bosses on the parts stamped by their own and clamped by pneumatic clamping mechanism，the designs of welding assembling fixture of windows reinforcing plate、impact-proof stem、automobile inner door panel were completed.Key Words：Inner Door ; Welding Fixture; Connection Board; Clamping Institution; Impact-Proof Stem目录摘要 (I)Abstract (II)第1章绪论 (1)1.1目的及意义 (1)1.2汽车制造业与车身制造的关系 (1)1.3汽车焊装夹具在汽车车身制造中的发展 (2)1.4国内外汽车焊装夹具的发展现状 (3)1.5车门内板焊装夹具的技术要求及设计内容 (3)第2章汽车车身焊装技术 (4)2.1白车身的概念 (4)2.2车身尺寸偏差的形成 (5)2.3车身焊装工艺设计 (6)2.3.1流程图设计 (7)2.3.2焊点描述 (8)2.3.3焊钳的选型 (8)2.3.4焊装工艺卡 (8)2.3.5车身的工艺设计应该注意的一些问题 (9)2.4车身焊装夹具的结构、定位及夹紧的特点 (9)2.4.1车身焊装夹具的结构特点 (9)2.4.2车身焊装夹具的定位特点 (9)2.4.3车身焊装夹具的夹紧特点 (10)2.5车身焊装夹具的精度控制及设计的模块化 (10)2.5.1车身焊装夹具的精度控制 (10)2.5.2车身焊装夹具设计的模块化 (11)2.6本章小结 (11)第3章车门内板焊接设备 (12)3.1电阻焊的分类 (12)3.1.1点焊 (12)3.1.2缝焊 (13)3.1.3凸焊 (14)3.1.4 对焊 (14)3.2电阻焊的优缺点 (14)3.2.1电阻焊的优点 (14)3.2.2电阻焊的缺点 (15)3.3电阻焊对金属材料焊接性的要求 (15)3.3.1金属材料点焊、缝焊的特点 (15)3.3.2低碳钢的焊接 (16)3.4电阻焊设备 (18)3.4.1焊机的分类与要求 (18)3.4.2点焊机 (19)3.4.3移动式点焊机 (20)3.5本章小结 (22)第4章轿车车门内板焊装工艺 (23)4.1前车门结构及其装配过程 (23)4.1.1前车门总成及其装配过程 (23)4.1.2前车门内板总成及其装配过程 (23)4.2前车门内板的材料 (24)4.2.1各汽车厂用钢板型号 (24)4.2.2车门内板材料 (26)4.3焊接接头的型式 (26)4.4焊点的布置原则 (27)4.4.1焊点的形状与尺寸 (27)4.4.2点焊的基本要求 (27)4.4.3焊点的布置 (28)4.4.4点焊的顺序 (29)4.5结构的开敞性 (29)4.6精度的合理性 (29)4.7本章小结 (30)第5章夹具的总体设计 (31)5.1焊接夹具的分类及设计要求 (31)5.1.1焊接夹具的分类 (31)5.1.2 焊接夹具的设计要求 (32)5.2焊接夹具设计流程图 (32)5.3定位夹紧元件的设计 (32)5.4点焊钳的选择 (34)5.5主要零件设计说明 (36)5.5.1夹紧单元（POST） (36)5.5.2 L-型板 (36)5.5.3支撑板（连接板） (36)5.5.4压头 (37)5.5.5夹紧块 (37)5.5.6调整垫片及限位板 (37)5.5.7定位销 (38)5.5.8基板 (38)5.5.9旋转机构 (39)5.6相关计算 (39)5.6.1压转臂张开角计算 (39)5.6.2气缸夹紧力计算 (40)5.7本章小结 (42)结论 (43)参考文献 (44)致谢 (46)附录 (47)第1章绪论1.1 目的及意义汽车焊装夹具多用于焊接薄板，对于薄板冲压件，夹紧力作用点要作用在支承点上，只有对刚性很好的工件才允许作用在几个支承点所组成的平面内，以免夹紧力使工件弯曲或脱离定位基准。
材料成型及控制课程设计（焊接部分——焊接工装夹具设计）指导书重庆大学材料学院材料成型及控制系第一章焊接工装夹具及其在生产中的作用焊接工装夹具就是将焊件进行准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊接结构精度方面要求的工艺装置。
在现代焊接结构生产中，积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻焊接工人的劳动强度，加速焊接生产实现机械化、自动化进程等诸方面起着非常重要的作用。
焊接工装夹具的主要作用有以下几方面：1)准确、可靠地定位和夹紧，可以减轻甚至取消下料和装配时的划线工作。
减小制品的尺寸偏差，提高了零件的精度和互换性。
2)有效地防止和减小焊接变形。
3)使工件处于最佳的施焊位置，焊缝的成形性优良，工艺缺陷明显降低，焊接速度得以提高。
4)以机械装置取代手工装配零部件时的定位、夹紧及工件翻转等繁重工作，改善了工人的劳动条件。
5)可以扩大先进工艺方法和设备的使用范围，促进焊接结构生产机械化和自动化的综合发展。
—个完整的焊接工装夹具，一般由定位器、夹紧机构和夹具体三部分组成。
夹具体（底板）起工作平台的作用，在其台面上开有安装槽、孔，用来安放和固定各种定位器和夹紧器件，有时还用于焊件的支承。
其中，定位是夹具结构设计的关健问题，定位方案一旦确定，则其它组成部分的总体配置也基本随之而定。
第二章工件的定位及常用定位器自由物体在空间直角坐标系中有六个自由度，即沿Ox、Oy、Oz三个轴向的相对移动和三个绕轴的相对转动。
要使工件在夹具中具有准确和确定不变的位置，则必须限制这六个自由度。
工件的六个自由度均被限制的定位称为完全定位；工件被限制的自由度少于六个，但仍能保证加工要求的定位称为不完全定位。
在焊接生产中，为了调整和控制不可避免产生的焊接应力与变形，有些自由度是不宜限制的，故可采用不完全定位的方法。
在焊接夹具设计中，按加工要求应限制的自由度而没有被限制的欠定位是不允许的；而选用两个或更多的支承点限制一个自由度的方法称为过定位，过定位容易使位置变动，夹紧时造成工件或定位元件的变形，影响工件的定位精度，过定位也属于不合理设计。
生产纲领即合格产品的年产量，决定了焊接夹具的自动化水平及焊接工位的配置，是通过生产节拍体现的，是焊接夹具设计首先应考虑的。
生产节拍由夹具动作时间、装配时间、焊接时间、搬运时间等组成。
夹具动作时间主要取决于夹具的自动化程度；装配时间主要取决于冲压件精度、工序件精度、操作者的熟练程度；焊接时间主要取决于焊接工艺水平、焊接设备的自动化程度、焊钳选型的合理化程度等；搬运时间主要取决于搬运的自动化程度、物流的合理化程度及生产现场管理水平等。
只要把握住以上几点，就能合理地解决焊接夹具的自动化水平与制造成本这对矛盾。
二、汽车车身的结构特点汽车车身一般由外覆盖件、内覆盖件和骨架件组成，覆盖件的钢板厚度一般为0.8-1.2mm，甚至有的车型的外覆盖件钣金厚度仅有0.6、0.7 mm，骨架件的钢板厚度多为 1.2-2.5mm，也就是说它们大都为薄板件。
对焊接夹具设计来说，应考虑如下特点：1、刚性差、易变形经过成型的薄板冲压件有一定的刚性，但和机械加工件相比，刚性要差得多，而且单个的大型冲压件容易变形，只有焊接mm成车身壳体后，才具有较强的刚性。
以轿车车身大侧围外板为例，一般材料厚度为07-0.8 mm,绝大多数是0.8 mm,拉延形成空腔后,刚性非常非常差，当和内板件焊接形成侧围焊接总成后才具有较强的刚性。
2、结构形状复杂汽车车身都是由薄板冲压件装焊而成的空间壳体，为了造型美观和壳体具有一定的刚性，组成车身的零件通常是经过拉延成型的空间曲面体，结构形状较为复杂。
特别是随着现代汽车技术的发展和消费者对汽车品质和外观时尚要求的越来越高，车身结构设计越来越复杂。
3、以空间三维坐标标注尺寸汽车车身产品图以空间三维坐标来标注尺寸。
为了表示覆盖件在汽车上的位置和便于标注尺寸，汽车车身一般每隔200mm或400mm划一坐标网线。
而整车坐标系各有不同，这里举轿车为例，一般定义整车坐标系坐标原点是：X轴：车身的对称平面与主地板的下平面之间的交线，向车身后方为正，前方为负。
轿车车门内板焊装夹具设计-开题报告1. 项目背景随着汽车工业的发展，轿车车门的生产和装配过程越来越重要。
其中，车门内板的焊装工艺是车门装配过程中的关键环节之一。
为了提高车门内板的生产效率和质量稳定性，本项目旨在设计一种高效的焊装夹具。
2. 项目目标本项目的主要目标是设计一种适用于轿车车门内板焊装的夹具，以提高生产效率和焊接质量。
具体目标包括：- 实现夹具的模块化设计，方便夹具的装配和维护；- 提供稳定可靠的夹紧和定位功能，确保工件的正确位置和夹紧力；- 考虑夹具的工艺适应性，能够适应不同型号和规格的车门内板的焊装工艺需求；- 降低夹具的重量和成本，提高生产效率和经济性。
3. 方法与过程本项目将采用以下步骤进行夹具设计：1. 分析车门焊装工艺需求：了解车门内板的焊装工艺流程和要求，确定夹具的功能和性能指标。
2. 确定夹具结构：根据工艺需求和夹具功能，设计夹具的整体结构和模块组成。
3. 进行强度和刚度计算：根据夹具的负载和力学要求，进行夹具的强度和刚度计算，确保夹具的稳定性和刚性。
4. 优化夹具设计：根据计算结果和实际情况，对夹具进行优化设计，提高夹具的性能和经济性。
5. 制造夹具样件：根据最终设计方案，制造夹具的样件进行测试和验证。
6. 验证夹具性能：通过对夹具样件的装配和实际使用情况进行测试，验证夹具的功能和性能是否满足要求。
7. 完善夹具设计：根据测试结果，对夹具进行改进和完善，确保夹具的稳定性和可靠性。
4. 预期成果通过本项目的实施，预期可以达到以下成果：- 设计出一种高效的轿车车门内板焊装夹具，提高焊接质量和生产效率；- 实现夹具的模块化设计，方便装配和维护；- 提供稳定可靠的夹紧和定位功能，确保工件的正确位置和夹紧力；- 考虑工艺适应性，适应不同型号和规格的车门内板的焊装工艺需求；- 降低夹具的重量和成本，提高生产效率和经济性。
5. 计划与进度本项目的计划与进度如下：- 阶段一：需求分析和夹具结构设计（1个月）- 阶段二：强度和刚度计算、优化设计和样件制造（2个月）- 阶段三：夹具性能验证和改进（1个月）- 阶段四：夹具设计完善和报告编写（1个月）6. 风险与挑战本项目的主要风险和挑战包括：- 夹具设计复杂度较高，需要综合考虑多个因素；- 夹具的工艺适应性需求可能难以满足所有情况；- 制造和测试周期可能较长，需要控制时间和成本。
轿车前门内板焊装夹具设计-开题报告现状随着汽车工业的快速发展，汽车焊装夹具的设计和应用也变得越来越重要。
汽车车身制造是汽车生产的重要环节之一，而焊装夹具则是车身制造中不可或缺的工具。
它们的设计和应用直接影响着车身的质量和生产效率。
目前，国内汽车焊装夹具的设计和制造水平相对较低，还需要进一步提高，以满足汽车工业的发展需求。
2.选题目的和意义本课题旨在设计一种适用于轿车前门内板焊装的夹具，以提高焊接质量和生产效率。
通过对现有夹具的分析和改进，结合汽车焊装工艺的特点，设计出更加优化的夹具方案。
这不仅可以提高车身的质量和生产效率，还可以促进国内汽车焊装夹具设计和制造水平的提高，推动汽车工业的发展。
二、研究内容和方法1.研究内容本课题的研究内容主要包括轿车前门内板焊装夹具的设计和制造。
重点研究夹具的结构设计、夹具材料的选择、夹具制造工艺等方面。
2.研究方法本课题采用文献资料法、实验研究法和数值模拟法相结合的方法进行研究。
首先，通过对现有夹具的分析和改进，确定夹具的设计方案。
然后，利用数值模拟软件对夹具的结构进行优化设计。
最后，进行实验验证，评估夹具的性能和效果。
三、预期成果和进度安排1.预期成果本课题的预期成果包括一种适用于轿车前门内板焊装的夹具设计方案，以及夹具的制造工艺和性能评估报告。
同时，还将提出一些关于汽车焊装夹具设计和制造的建议，以促进国内汽车工业的发展。
2.进度安排本课题的进度安排如下：第一阶段：文献资料收集和分析，确定夹具设计方案。
预计用时2周。
第二阶段：利用数值模拟软件对夹具的结构进行优化设计。
预计用时4周。
第三阶段：制造夹具并进行实验验证，评估夹具的性能和效果。
预计用时6周。
第四阶段：撰写毕业设计（论文）并进行答辩。
预计用时4周。
四、存在的问题和解决方案本课题存在的问题主要是国内汽车焊装夹具设计和制造水平相对较低，需要进一步提高。
解决方案是通过本课题的研究，提出一些关于汽车焊装夹具设计和制造的建议，促进国内汽车工业的发展。
