焊接工装设计讲解

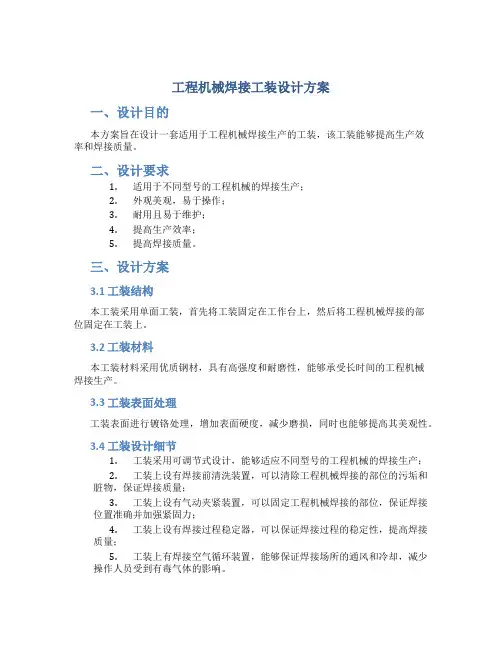

工程机械焊接工装设计方案
一、设计目的
本方案旨在设计一套适用于工程机械焊接生产的工装，该工装能够提高生产效
率和焊接质量。

二、设计要求
1.适用于不同型号的工程机械的焊接生产；
2.外观美观，易于操作；
3.耐用且易于维护；
4.提高生产效率；
5.提高焊接质量。

三、设计方案
3.1 工装结构
本工装采用单面工装，首先将工装固定在工作台上，然后将工程机械焊接的部
位固定在工装上。

3.2 工装材料
本工装材料采用优质钢材，具有高强度和耐磨性，能够承受长时间的工程机械
焊接生产。

3.3 工装表面处理
工装表面进行镀铬处理，增加表面硬度，减少磨损，同时也能够提高其美观性。

3.4 工装设计细节
1.工装采用可调节式设计，能够适应不同型号的工程机械的焊接生产；
2.工装上设有焊接前清洗装置，可以清除工程机械焊接的部位的污垢和
脏物，保证焊接质量；
3.工装上设有气动夹紧装置，可以固定工程机械焊接的部位，保证焊接
位置准确并加强紧固力；
4.工装上设有焊接过程稳定器，可以保证焊接过程的稳定性，提高焊接
质量；
5.工装上有焊接空气循环装置，能够保证焊接场所的通风和冷却，减少
操作人员受到有毒气体的影响。

四、实际应用效果
本工装已经在某焊接厂实际应用，取得了良好的效果。

采用该工装进行焊接可以在保证焊接质量的基础上提高生产效率，减少了操作人员的体力劳动强度，同时也减少了因操作不当导致的事故发生率。

五、结论
设计出适用于工程机械焊接生产的工装，对于提高焊接质量和生产效率具有重要的意义，同时为焊接生产带来了新的便利。

焊接工装设计————————————————————————————————作者: ————————————————————————————————日期：焊接装备及自动化复习题焊接工装设计绪论第一1 什么是焊接工装?答：焊接工艺装备就是在焊接结构生产的装配与焊接过程中起配合及辅助作用的夹具、机械装置或设备的总称，简称焊接工装。

2 装配用工艺装备与焊接用工艺装备的区别是什么？答：装配用工艺装备的主要任务是按产品图样和工艺上的要求,把焊件中各零件或部件的相互位置准确地固定下来，只进行定位焊，而不完成整个焊接工作。

焊接用工艺装备专门用来焊接已点固好的工件。

第一章1 什么是六点定位原理?答：用六个正确布置的支承点就可完全限制工件的六个自由度,使工件在夹具中占有完全确定的位置，这种用支承点来分析限制工件自由度的方法，称为六点定位原理,又称六点定位法则或六点定则。

２什么是全定位与准定位?答：工件的六个自由度全部被限制而在夹具中占有完全确定的位置，这种定位方式称为全定位或完全定位。

工件在夹具中定位,如果支承点不足六个，但完全限制了按加工要求需要消除的工件自由度数目，这种定位方式称为准定位或不完全定位。

3 试分析下图零件１、零件2、园管、圆筒的自由度消除情况，分别属于何种定位？（图1-3 1-4)答：零件1和零件2拼接成T形板,装配时,先把零件1放在平台上，然后使它的左侧边缘与挡铁1和2紧靠,它的端边与挡铁3紧靠。

这样,零件1在平台上就被全定位了。

接着再把零件2放上，先使它的侧边与挡铁4和5紧靠，端边与零件1的右侧边缘紧靠。

这时，零件2 也被全定位了。

这些挡铁就是定位支撑点,他们之间的相互位置是事先按照产品图样和工艺上的要求来布置的，所以拼接好的Ｔ形板能满足产品图样要求。

圆管和圆筒环缝对接时采用Ｖ形块或两根长辊轴定位,只限制工件的X、Y、X、Y四个自由度，另外两个自由度没有限制，此时已能满足环缝对接的工艺要求。

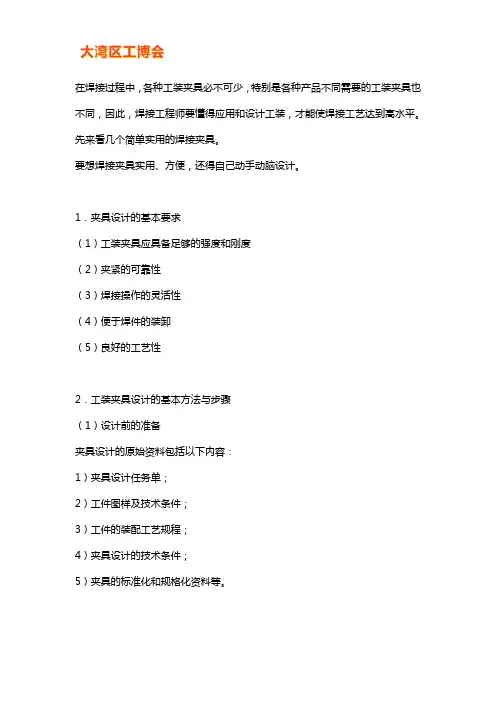

在焊接过程中，各种工装夹具必不可少，特别是各种产品不同需要的工装夹具也不同，因此，焊接工程师要懂得应用和设计工装，才能使焊接工艺达到高水平。

先来看几个简单实用的焊接夹具。

要想焊接夹具实用、方便，还得自己动手动脑设计。

1．夹具设计的基本要求（1）工装夹具应具备足够的强度和刚度（2）夹紧的可靠性（3）焊接操作的灵活性（4）便于焊件的装卸（5）良好的工艺性2．工装夹具设计的基本方法与步骤（1）设计前的准备夹具设计的原始资料包括以下内容：1）夹具设计任务单；2）工件图样及技术条件；3）工件的装配工艺规程；4）夹具设计的技术条件；5）夹具的标准化和规格化资料等。

（2）设计的步骤1）确定夹具结构方案2）绘制夹具工作总图阶段3）绘制装配焊接夹具零件图阶段4）编写装配焊接夹具设计说明书5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。

3．工装夹具制造的精度要求夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V形块、定位销等定位元件。

2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。

3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。

4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。

4．夹具结构工艺性（1）对夹具良好工艺性的基本要求1）整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳动量和降低费用。

2）各种专用零件和部件结构形状应容易制造和测量，装配和调试方便。

3）便于夹具的维护和修理。

（2）合理选择装配基准1）装配基准应该是夹具上一个独立的基准表面或线，其它元件的位置只对此表面或线进行调整和修配。

2）装配基准一经加工完毕，其位置和尺寸就不应再变动。

因此，那些在装配过程中自身的位置和尺寸尚须调整或修配的表面或线不能作为装配基准。

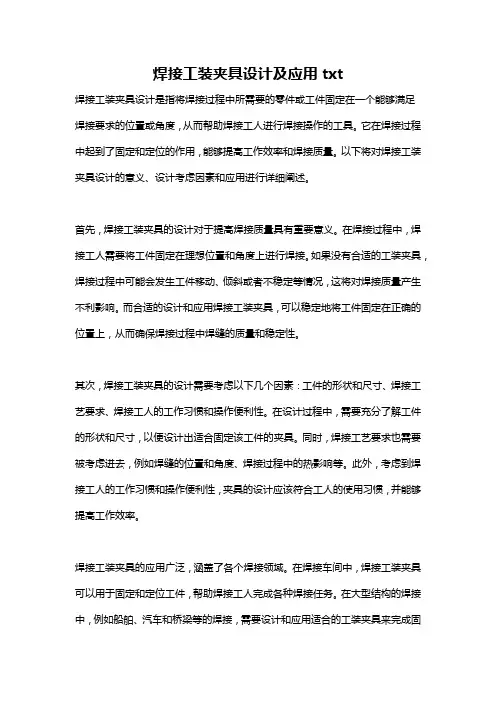

焊接工装夹具设计及应用txt焊接工装夹具设计是指将焊接过程中所需要的零件或工件固定在一个能够满足焊接要求的位置或角度，从而帮助焊接工人进行焊接操作的工具。

它在焊接过程中起到了固定和定位的作用，能够提高工作效率和焊接质量。

以下将对焊接工装夹具设计的意义、设计考虑因素和应用进行详细阐述。

首先，焊接工装夹具的设计对于提高焊接质量具有重要意义。

在焊接过程中，焊接工人需要将工件固定在理想位置和角度上进行焊接。

如果没有合适的工装夹具，焊接过程中可能会发生工件移动、倾斜或者不稳定等情况，这将对焊接质量产生不利影响。

而合适的设计和应用焊接工装夹具，可以稳定地将工件固定在正确的位置上，从而确保焊接过程中焊缝的质量和稳定性。

其次，焊接工装夹具的设计需要考虑以下几个因素：工件的形状和尺寸、焊接工艺要求、焊接工人的工作习惯和操作便利性。

在设计过程中，需要充分了解工件的形状和尺寸，以便设计出适合固定该工件的夹具。

同时，焊接工艺要求也需要被考虑进去，例如焊缝的位置和角度、焊接过程中的热影响等。

此外，考虑到焊接工人的工作习惯和操作便利性，夹具的设计应该符合工人的使用习惯，并能够提高工作效率。

焊接工装夹具的应用广泛，涵盖了各个焊接领域。

在焊接车间中，焊接工装夹具可以用于固定和定位工件，帮助焊接工人完成各种焊接任务。

在大型结构的焊接中，例如船舶、汽车和桥梁等的焊接，需要设计和应用适合的工装夹具来完成固定和定位，从而确保焊接质量和精度。

此外，在焊接自动化过程中，工装夹具也扮演着重要角色，用于固定和定位焊接机器人，提高焊接自动化的效率和质量。

总结起来，焊接工装夹具设计与应用对于提高焊接质量、工作效率以及焊接自动化都具有重要意义。

在设计过程中，需要充分考虑工件的形状和尺寸、焊接工艺要求和焊接工人的实际需求。

通过科学合理地设计和应用焊接工装夹具，能够确保焊接过程中工件的固定和定位，提高焊接质量和效率，实现焊接自动化的快速发展。

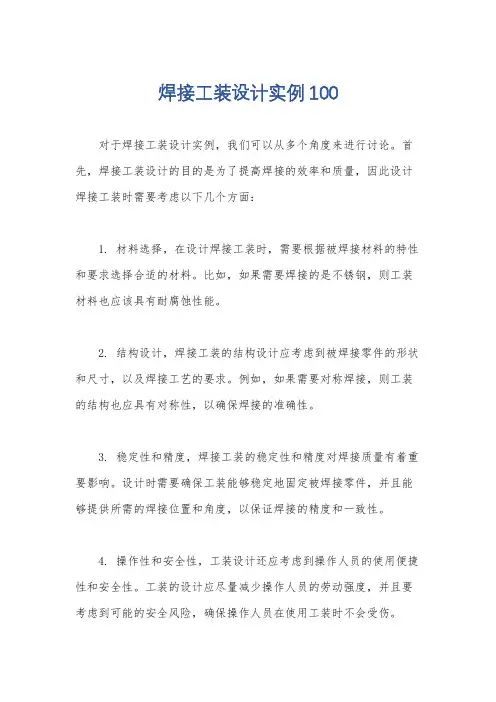

焊接工装设计实例100
对于焊接工装设计实例，我们可以从多个角度来进行讨论。

首先，焊接工装设计的目的是为了提高焊接的效率和质量，因此设计焊接工装时需要考虑以下几个方面：
1. 材料选择，在设计焊接工装时，需要根据被焊接材料的特性和要求选择合适的材料。

比如，如果需要焊接的是不锈钢，则工装材料也应该具有耐腐蚀性能。

2. 结构设计，焊接工装的结构设计应考虑到被焊接零件的形状和尺寸，以及焊接工艺的要求。

例如，如果需要对称焊接，则工装的结构也应具有对称性，以确保焊接的准确性。

3. 稳定性和精度，焊接工装的稳定性和精度对焊接质量有着重要影响。

设计时需要确保工装能够稳定地固定被焊接零件，并且能够提供所需的焊接位置和角度，以保证焊接的精度和一致性。

4. 操作性和安全性，工装设计还应考虑到操作人员的使用便捷性和安全性。

工装的设计应尽量减少操作人员的劳动强度，并且要考虑到可能的安全风险，确保操作人员在使用工装时不会受伤。

举一个具体的焊接工装设计实例，比如需要对一批金属管道进行对接焊接。

在设计焊接工装时，首先需要根据管道的直径和长度选择合适的夹具材料，并设计夹具的结构以确保管道能够稳固地固定在焊接位置。

同时，还需要考虑到管道的对接角度和位置，设计夹具的结构以确保管道对接的准确性。

此外，还需要考虑到操作人员的操作便捷性，设计夹具的结构以确保操作人员能够安全、快速地完成对接焊接操作。

总之，焊接工装设计是一个综合考虑材料、结构、稳定性、精度、操作性和安全性的过程，需要根据具体的焊接需求进行综合设计，以确保焊接工装能够满足焊接质量和效率的要求。

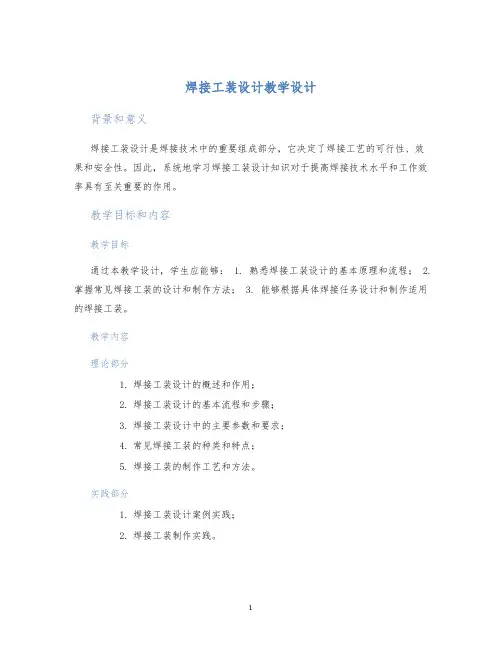

焊接工装设计教学设计背景和意义焊接工装设计是焊接技术中的重要组成部分，它决定了焊接工艺的可行性、效果和安全性。

因此，系统地学习焊接工装设计知识对于提高焊接技术水平和工作效率具有至关重要的作用。

教学目标和内容教学目标通过本教学设计，学生应能够： 1. 熟悉焊接工装设计的基本原理和流程； 2. 掌握常见焊接工装的设计和制作方法； 3. 能够根据具体焊接任务设计和制作适用的焊接工装。

教学内容理论部分1.焊接工装设计的概述和作用；2.焊接工装设计的基本流程和步骤；3.焊接工装设计中的主要参数和要求；4.常见焊接工装的种类和特点；5.焊接工装的制作工艺和方法。

实践部分1.焊接工装设计案例实践；2.焊接工装制作实践。

教学加强措施1.授课教师提供专业的视频辅导和实验指导，提供焊接工装的制作材料；2.鼓励学生在课程结束后继续互相合作交流，分享实践经验。

教学方式和方法1.理论部分：教师主讲与课堂讨论相结合，引导学生开展小组讨论；2.实践部分：分组实践，教师示范和指导，学生完成制作并自评。

教学评价方式1.课堂参与度和讨论表现；2.百分之五十的课程学习和百分之五十的实践成果评估。

教学进度安排时间内容第一周焊接工装设计的概述和作用，焊接工装设计的基本流程和步骤第二周焊接工装设计中的主要参数和要求，常见焊接工装的种类和特点第三周常见焊接工装的种类和特点，焊接工装的制作工艺和方法第四周分组实践：设计和制作适用的焊接工装第五周分组实践：设计和制作适用的焊接工装第六周实践报告与总结教学资源1.数字化教材：焊接工装设计；2.云平台提供学生课程资料下载和练习环境搭建；3.教学设备：合适的焊接工具及辅材材料。

总结本教学设计旨在为学生提供基本的焊接工装设计知识和实践经验，帮助学生掌握焊接工装的基本流程和技能，提高学生的焊接技术水平和工作效率。

1 焊接组合件的分析“长江750B摩托车”停车支架由6部分组成，分别由支撑板、踏杆、横管、站脚管、支撑管和限位块组成。

由被焊接零件图可知,可以通过横杆与站脚管的中心线来作为基准来对支架进行定位夹住。

停车支架总体结构是管状型，因此多采用钩型正压和侧压夹紧器固定整个管型焊件，横杆采用侧压夹紧器方便安装定位；在停车支架踏杆的右边设计一个挡块可以防止踏杆的左右移动并起到对踏杆定位的作用，再用钩型夹紧器将其夹住以防止踏杆的前后移动；在停车支架的支撑管处设计一直长杆螺栓和钩型正压夹紧器防止它左右前后移动；支撑板采用螺旋螺钉定位器防止前后左右移动；另外，限位块处设计两个楔形挡块用于定位。

在夹具设计过程中要充分考虑到对其形位公差的要求，确保精确定位是关键。

2 工装夹具定位原理、定位方式及设计原则2.1 定位原理工件及工装夹具的定位原理，自由物体在空间直角坐标系中有6个自由度，即沿OX，OY，OZ三个轴向的平动自由度和三个绕轴的转动自由度；要使工件在夹具体中具有准确和确定不变的位置，则必须限制6个自由度，工件的6个自由度均被限制的定位叫做完全定位；工件被限制自由度少于6个自由度，但仍然能保让加工要求的定位叫不完全定位。

在焊接和生产中，为了调整和控制不可避免产和应力和变形。

有些自由度不必限制，故可采用不完全定位的方法。

2.2 定位方式工件在夹具中的定位，是通过工件上的定位基准与定位器的工件表面接触或配合来实现的。

在设计夹具时首先应根据工件的形状选择合理的基准，尽量选用零件粗糙度适宜的面作为基准。

从“长江750B摩托车”停车支架各个零件可以看出，整个被焊件的主结构是圆柱形，由此工件可以采取以外圆柱面定位。

本定位器采用钩型正压管夹紧器，由于此压紧器有V形支撑座，安装方便而且定位对中性好。

2.3 工装夹具设计原则焊接工装设计是焊接生产准备工作的重要内容之一。

工装设计的质量对生产效率，加工成本，产品质量以及生产安全等具有直接影响。

焊接工装设计实例100焊接工装是用于辅助焊接工作的工作夹具和装置。

它能够提高焊接的准确度和效率，减少焊接过程中的人为误差。

下面将介绍一个焊接工装的设计实例。

设计实例：汽车车身焊接工装1.设计背景汽车制造需要对车身进行多次焊接工艺，以确保车身的结构牢固和质量可靠。

传统的焊接方法存在一些问题，包括操作不方便、焊接误差大、产能低等。

因此，设计一个能够提高汽车车身焊接效率和质量的工装至关重要。

2.设计目标（1）提高焊接精度和一致性。

（2）减少人为误差和焊接时间。

（3）方便操作和调整。

（4）适应不同车型和焊接过程。

3.设计方案（1）工装结构设计：设计一个模块化的焊接工装，可以根据不同车型和焊接工艺进行调整和组装。

工装采用高强度铝合金材料制造，具有良好的刚性和稳定性。

（2）焊接夹具设计：根据车身结构设计焊接夹具，能够固定零部件，保证焊接的准确度和稳定性。

夹具可以通过液压系统进行调整，以适应不同尺寸和形状的工件。

（3）焊接支撑设计：设计可以调整高度和角度的焊接支撑，可以固定和支撑焊接过程中的工件，减少振动和变形。

支撑系统可以通过电机控制进行自动调整，提高工作效率和一致性。

（4）焊接辅助设备设计：设计激光测量装置和相机监控系统，实时监测焊缝的尺寸和位置。

当测量结果与设定值不符时，自动调整焊接参数和工装位置，确保焊接质量和一致性。

（5）运输和存储设计：设计焊接工装的运输和存储方式，以便于安全和方便的搬运。

4.实施效果（1）提高焊接质量：焊接工装的设计使得焊接精度和一致性得到提高，减少焊接过程中的人为误差。

（2）提高焊接效率：工装的模块化设计和自动调整功能，使得焊接时间减少，提高了焊接效率。

（3）减少人员劳动强度：工装的自动调整功能减少了操作员的劳动强度，提高了工作效率。

（4）适应性强：焊接工装可以根据不同车型和焊接工艺进行调整和使用，具有较强的适应性。

总结：通过对焊接工装的设计实例，可以看出好的焊接工装设计能够提高焊接质量和效率，减少人为误差。

焊接工装设计的基本原则和要求
焊接工装设计的步骤与内容
尺寸链及其在结构设计中的应用
夹具的公差配合与技术条件
焊接工装夹具主体的基本要求
夹具体是夹具的基本件，它既要把夹具的各种元件、机构、装置连接成一个整体，而且还要考虑工件装卸的方便。

因此，夹具体的形状和尺寸主要取决于夹具各组成件的分布位置、工件的外形轮廓尺寸以及加工的条件等。

在设计夹具体时应满足以下基本要求：
1.具有足够的强度和刚度。

2.结构简单、轻便，在保证强度和刚度前提下结构尽可能简单紧凑，体积小、质量轻和便于工件装卸。

3.安装稳定牢靠。

4.结构的工艺性好，便于制造、装配和检验。

5.尺寸要稳定且具有一定精度。

6.清理方便。

夹具的定位方式及元器件选择
1.定位件的作用是要使工件在夹具中具有准确和确定不便的位置，在保证加工
要求的情况下，限制足够的自由度。

2.在焊接夹具设计中，按加工要求应限制的自由度而没有被限制的欠定位是不允许的；而选用两个或更多的支撑点限制一个自由度的方法称为过定位，过定位容易位置变动，夹紧时造成工件或定位元件的变形，影响工件的定位精度，过定位也属于不合理设计。

3.夹紧方式及元器件选择
夹紧机构的三要素是夹紧力方向的确定、夹紧力作用点的确定、夹紧力大小的确定。

对夹紧机构的基本要求如下：
①夹紧作用准确，处于夹紧状态时应能保持自锁，保证夹紧定位的安全可靠。

②夹紧动作迅速，操作方便省力，夹紧时不应损害零件表面质量。

③夹紧件应具备一定的刚性和强度，夹紧作用力应是可调节的。

④结构力求简单，便于制造和维修。

焊接工装设计课程设计1. 引言焊接工装是焊接过程中使用的工具和设备。

它们可以帮助焊接工人提高工作效率，减少工作强度，并保证产品质量。

本课程设计旨在通过焊接工装设计的过程，让学生了解焊接工装的类型和使用范围，学习焊接工装的设计原则，以及掌握焊接工装的设计步骤。

2. 焊接工装的类型和使用范围焊接工装根据其使用范围可以分为手持式焊接工装和机器焊接工装。

手持式焊接工装通常用于小型焊接项目，机器焊接工装通常用于大型焊接项目。

手持式焊接工装包括焊接电极、焊接钳、焊接剪刀等。

这些工装通常用于对小型零部件进行焊接，或者在狭小的空间内进行焊接。

机器焊接工装包括点焊机、气焊机、电弧焊机等。

这些工装通常用于对大型零部件进行焊接，或者需要高度自动化的焊接项目。

例如，汽车制造中大型车架的焊接通常使用机器焊接工装。

3. 焊接工装的设计原则焊接工装的设计应该基于以下原则：1.安全性。

焊接工装应该能够保证工人的安全，在焊接过程中防止任何意外发生。

2.稳定性。

焊接工装应该设计成稳定的结构，以确保焊接项目的稳定性和质量。

3.易用性。

焊接工装应该设计得易于使用，以提高工人的工作效率。

4.经济性。

焊接工装应该设计成经济的结构，以降低生产成本。

4. 焊接工装的设计步骤焊接工装的设计可以分为以下几个步骤：4.1 焊接工装的需求分析在设计焊接工装之前，需要对所需的工装进行需求分析。

需求分析应该包括以下内容：1.焊接项目的性质和规模。

2.焊接工序和步骤。

3.焊接工程所需的焊接工具和设备。

4.焊接项目的质量要求。

4.2 焊接工装的设计方案在需求分析完成后，可以开始设计焊接工装的设计方案。

该方案应该包括以下内容：1.工装结构的设计，包括焊接工装的材料、结构形式等。

2.工装设计的可行性分析，包括形式、功能、工艺可行性等。

3.工装方案的评估和比较，包括方案的技术可行性、经济可行性、安全可行性等。

4.3 焊接工装的制造和测试在设计方案确定后，可以开始制造和测试焊接工装。

焊接 工装 课程设计一、课程目标知识目标：1. 学生能理解焊接工装的基本概念、分类及其在焊接工艺中的应用；2. 学生掌握焊接工装的设计原则和步骤，了解焊接变形与应力的控制方法；3. 学生了解焊接工装中常用材料的特点及选用原则。

技能目标：1. 学生能运用所学知识，分析焊接工装中存在的问题，并提出合理的解决方案；2. 学生具备设计简单焊接工装的能力，能根据实际需求进行工装结构的设计与优化；3. 学生掌握焊接工装的使用方法，具备实际操作能力。

情感态度价值观目标：1. 学生培养对焊接工艺的兴趣，增强对焊接工装设计重要性的认识；2. 学生树立正确的安全生产观念，遵循焊接操作规程，提高安全意识；3. 学生培养团队合作精神，学会与他人共同分析问题、解决问题，提高沟通与协作能力。

课程性质：本课程为专业技术课程，旨在培养学生掌握焊接工装设计的基本知识和技能。

学生特点：学生具备一定的焊接基础知识，但焊接工装设计方面经验不足。

教学要求：结合学生特点，注重理论联系实际，提高学生的动手能力和创新能力。

通过本课程的学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。

二、教学内容1. 焊接工装概述- 焊接工装的定义、作用与分类；- 焊接工装在焊接生产中的应用。

2. 焊接工装设计原则及步骤- 设计原则：结构简单、操作方便、安全可靠、经济实用；- 设计步骤：需求分析、初步设计、详细设计、工装制造与验收。

3. 焊接变形与应力控制- 焊接变形的原因及影响因素；- 焊接应力的产生、分布及控制方法；- 焊接变形与应力的工装控制措施。

4. 焊接工装材料及选用- 常用焊接工装材料的性能特点；- 焊接工装材料选用原则及注意事项。

5. 焊接工装设计与实例分析- 简单焊接工装设计方法及技巧；- 典型焊接工装设计实例分析；- 学生分组讨论、设计并优化焊接工装。

6. 焊接工装操作与维护- 焊接工装的使用方法及注意事项；- 焊接工装日常维护与保养；- 安全操作规程及事故预防。
