电子控制系统的组成电子控制单位

第1、2章习题一、填空题1.传感器的功用是向ECU提供汽车运行状况和发动机工况。

2.凸轮轴位置传感器作为喷油时刻控制和_点火时刻_控制的主控制信号。

3.爆燃传感器是作为爆燃控制的修正信号。

4.电子控制单元主要是根据进气歧管压力确定基本的喷油量。

5.电控系统由传感器、ECU、执行器三大部分组成。

6.电控系统有汽车电子控制装置、车载汽车电子装置两种基本类型。

7.传感器是采集并向ECU输送信息的装置。

8.电子控制单元ECU是发动机控制系统核心。

9.汽车电控系统的执行元件主要有电磁式喷油器；点火控制器(点火模块)；怠速控制阀、怠速电机；EGR阀元件。

10.发动机工作时，ECU根据节气门开度信号判断发动机负荷大小。

11.负温度系数的热敏电阻其阻值随温度的升高而降低。

二、简答题1、汽车电子技术发展的背景是什么？●环保、安全、节能及舒适推动了汽车技术的发展●电子信息技术推进了汽车技术向集成与智能迈进●汽车电子技术应用的优越性2、说明为什么很多汽车都采用CAN总线技术？一方面是由于电子产品本身的特点，如计算机芯片的功能不断提高而价格则在不断下降。

另一方面，也是由于一些新增的性能可在相当程度上借助于原有构件实现，如ESP(电子稳定系统)就利用了很多ABS原有元件。

再者，原有系统皆系单独控制，很复杂，现开始发展并推广的多路传输技术、CAN总线网络控制技术等，可将多个系统的传感器、控制器及执行机构集成到一起，各系统分享信息，这就大大简化了线路，节省材料、加工装配费用3、请分析汽车如果采用42V电源系统供电，有什么好处？电压提高3倍，电流就可减小2/3，因而可以大大减小电缆、电动机、线圈等尺寸及质量。

可使一些新技术，如电子控制电动气阀机构、飞轮内装起动机/发电机一体式结构以及电子控制电动制动器、转向系的应用成为可能；同时，可以减轻汽车质量并提高效率4、汽车电控系统的组成及各部分的作用是什么？➢信号输入装置——各种传感器，采集控制系统的信号，并转换成电信号输送给ECU；➢电子控制单元——ECU，给各传感器提供参考电压，接受传感器信号，进行存储、计算和分析处理后执行器发出指令；➢执行元件——由ECU控制，执行某项控制功能的装置。

1.简述发动机电子控制系统的组成：信号输入装置、电子控制单元（ECU）、执行元件。

2.简述燃油电子喷射系统的组成：空气供给系统、燃油供给系统、控制系统。

3.发动机转速传感器有哪些类型：曲轴位置传感器4.电控汽油喷射发动机主要由哪几部分组成：空气供给系统、燃油供给系统、点火系统，控制系统5.发动机温度（冷却液温度）是如何影响基本喷油持续时间的？6.电动燃油泵中的单向出油阀和安全阀有什么作用？若损坏，会出现什么问题？答：在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。

，可以保持油路中有一定的残余压力，据有泵油量大、泵油压力较高、供油压力稳定、运转噪声小、使用寿命强的功能，工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务。

安全阀当燃油泵内压力过高时，安全阀开启，保证燃油泵不被损坏。

如果损坏了安全阀，肯定会造成系统损坏，因为一到一定的压力安全阀就会自动泄压来保证系统的安全性7.压力调节器的作用是什么？为什么要使燃油分配管内油压与进气歧管内气压的差值保持为常数？答：燃油压力调节器的功用就是调节燃油压力，使喷油压差保持恒定ECU对喷油质量的控制是时间控制，即控制喷油的持续时间，喷油压力便成影响喷油量和空燃比的重要因素，若在相同的喷油持续时间，若喷油压力不同，喷油量也不同。

为了精确的控制喷油量和空燃比，必须确保喷油压力与进气歧管真空度之间的压力差为恒定值。

8.画出喷油泵的基本控制电路图。

9.如何确定喷油脉宽？10.初始点火提前角：在发动机启动时的点火提前角，为固定值11.EGR：将燃烧完的废气引入进气管，以降低燃烧温度，降低废气中的NO物12.传感器：将非电量转换为电量的装置13.空气流量计MAF=Mass Air Flow【作用】在L型电控燃油喷射系统中，空气流量计用于将单位之间内进入发动机的进气量转换成电信号，并将信号输入ECU。

【安装位置】空气滤清器与节气门体之间。

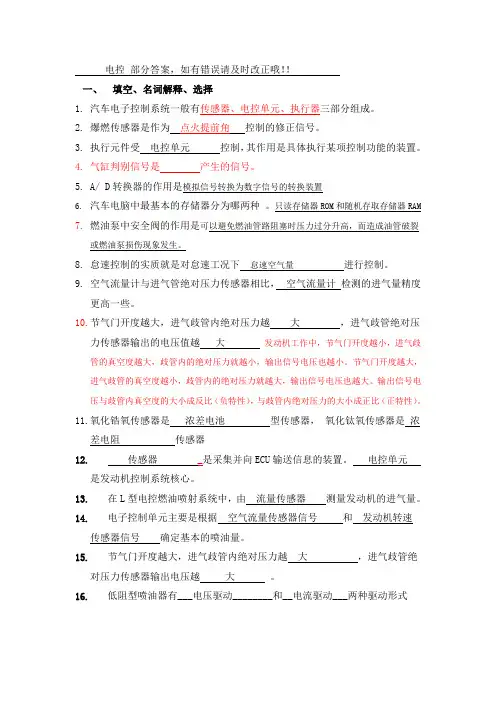

电控部分答案，如有错误请及时改正哦！！一、填空、名词解释、选择1.汽车电子控制系统一般有传感器、电控单元、执行器三部分组成。

2.爆燃传感器是作为点火提前角控制的修正信号。

3.执行元件受电控单元控制，其作用是具体执行某项控制功能的装置。

4.气缸判别信号是产生的信号。

5.A/ D转换器的作用是模拟信号转换为数字信号的转换装置6.汽车电脑中最基本的存储器分为哪两种。

只读存储器ROM和随机存取存储器RAM7.燃油泵中安全阀的作用是可以避免燃油管路阻塞时压力过分升高，而造成油管破裂或燃油泵损伤现象发生。

8.怠速控制的实质就是对怠速工况下怠速空气量进行控制。

9.空气流量计与进气管绝对压力传感器相比，空气流量计检测的进气量精度更高一些。

10.节气门开度越大，进气歧管内绝对压力越大，进气歧管绝对压力传感器输出的电压值越大发动机工作中，节气门开度越小，进气歧管的真空度越大，歧管内的绝对压力就越小，输出信号电压也越小。

节气门开度越大，进气歧管的真空度越小，歧管内的绝对压力就越大，输出信号电压也越大。

输出信号电压与歧管内真空度的大小成反比（负特性），与歧管内绝对压力的大小成正比（正特性）。

11.氧化锆氧传感器是浓差电池型传感器，氧化钛氧传感器是浓差电阻传感器12.传感器_是采集并向ECU输送信息的装置。

电控单元是发动机控制系统核心。

13.在L型电控燃油喷射系统中，由流量传感器测量发动机的进气量。

14.电子控制单元主要是根据空气流量传感器信号和发动机转速传感器信号确定基本的喷油量。

15.节气门开度越大，进气歧管内绝对压力越大，进气歧管绝对压力传感器输出电压越大。

16.低阻型喷油器有___电压驱动________和__电流驱动___两种驱动形式17.实际的点火提前角等于初始点火提前角θi、基本点火提前角θb和_修正点火提前角θc之和18.由于电压驱动方式中回路阻抗大，存在着喷油滞后的现象，高阻喷油器的喷油滞后时间比低阻喷油器的喷油滞后时间长。

模块一汽车电子控制系统基础知识一、教学目标1．掌握汽车电控系统的基本组成、类型、功能；2．了解应用在汽车上的电控系统；3．知道OBD-Ⅱ代码的规定；二、课时分配本项目共2个课题，安排2课时。

三、教学重点通过本模块的学习，让学生掌握汽车电子控制系统的组成和类型；理解汽车电控系统的基本功能和各部分作用；了解应用在汽车上的电子控系统。

四、教学难点1．掌握OBD-Ⅱ诊断插座主要端子的作用及位置。

2．了解汽车电子控单元的检测方法。

五、教学内容课题一汽车电子控制系统的组成一、汽车电子控制系统的组成、类型与功能1．汽车电控系统的基本组成汽车电子控制系统（简称电控系统）是指采用计算机等电子设备作为控制装置的自动控制系统。

电控系统基本组成桑塔纳时代超人电子控制系统2．电控系统的类型汽车电子控制系统有两种基本类型：开环控制和闭环控制。

3．汽车电子控制系统的功能汽车电控系统的功用是提高汽车的整体性能，包括动力性、经济性、安全性、舒适性和排放性能等。

（1）动力系统电子控制（Powertrain Control）用于实现低油耗、低污染、减小动力传动系统的冲击，提高汽车的动力性、经济性和舒适性。

（2）底盘系统的电子控制（Vehicle Control）用于提高汽车的舒适性、安全性和动力性等。

（3）车身系统的电子控制（Body Control）用于增强汽车的安全、舒适和方便性。

（4）信息通讯系统的电子控制（Information & Communication）用于和社会联系，以及协调整车各部分的电子控制功能。

二、应用在汽车上的微机控制系统微机对整车各个系统的控制，按其功能可分为四大部分。

在汽车众多的控制系统中，因发动机是汽车的“心脏”，它集中了较多的控制功能，故又称主控制系统，简称为发动机ECU。

三、汽车电子控制系统各部分的作用1．传感器传感器是一种信号转换装置，它可以将非电信号转换成电信号，并输入到控制运算电路，以使其维持最适当的运作模式。

《汽车电子控制技术》课程教案学院职业技术学院专业汽车维修工程教育教师王忠良河北师范大学职业技术学院机械系第三节燃油喷射电子控制系统的结构原理一、空气流量传感器作用：检测进入汽缸的空气流量。

空气流量传感器将空气流量变为电信号输入ECU，ECU根据空气流量传感信号决定基本喷油量和点火时间。

（一）空气流量传感器分类根据检测进气量的方式不同，空气流量传感器分为D型（即压力型）和L型（即空气流量型）两种类型。

“D”型来源于德文“Druck（压力）”的第一个字母，是利用压力传感器检测进气歧管内的绝对压力，测量方法属于间接测量法。

装备“D”型传感器的系统称为“D”型燃油喷射系统，控制系统利用该绝对压力和发动机转速来计算吸入汽缸的空气量。

“L”型来源于德文“Luftmengen（空气流量）”的第一个字母，是利用流量传感器直接测量吸入进气管的空气流量。

汽车采用的“L”型传感器分为体积流量型（如翼片式、涡流式）传感器和质量流量型（如热丝式和热膜式）传感器。

（二）翼片式空气流量传感器1．翼片式空气流量传感器的结构安装在空气滤清器与节气门之间的进气管路上翼片式空气流量传感器主要由翼片组件和电位计组件两部分组成。

翼片组件和电位计组件是同轴结构，轴端有盘形回位弹簧。

1）翼片组件由计量翼片和缓冲翼片构成。

计量翼片转过的角度取决于空气流速和回位弹簧的预紧力矩，当进气的作用力与弹簧的回转力平衡时，计量翼片便稳定在某一角度。

空气流量传感器进气通道的旁边还有一个旁通气道。

旁通气道的流通截面积可由一个CO调整螺钉进行调整。

汽油泵开关设置在空气流量传感器内，由滑臂控制。

2）电位计组件当翼片带动电位计转动时，电位计上的滑臂便在电阻片上滑动，使输出电阻变化。

3）工作电路与接线插座图2-194）进气温度传感器图2-192．翼片式空气流量传感器的工作原理电阻转变成ECU接收的电压信号的方法有两种（即空气流量信号的选择方法有两种）：方法一：如图所示。

沃尔沃挖掘机整机电控系统0 引言挖掘机电气与电子控制系统主要实现挖掘机电气系统控制及工作状态监测。

随着挖掘机技术的发展，发动机、液压系统的控制越来越复杂，对电气控制系统的要求也越来越高，挖掘机电气与电子控制系统地位也越来越重要，成为挖掘机重要的组成部分，代表了挖掘机整车技术发展水平及方向。

1 沃尔沃挖掘机电子控制系统组成及功能沃尔沃挖掘机电子控制系统如图1 所示，共包含以下五个重要的电子控制单元：EECU（发动机电子控制系统）、IECU（仪表盘电子控制系统）、ECC（空调系统控制单元）、WEC（无线电子控制单元）、VECU（车载电子控制系统）。

EECU（发动机电子控制系统）功能包括（1）控制燃油量和泵喷嘴；（2）温度监测；（3）检测预热是否正在运行；（4）运行发动机速度（转/ 分）。

IECU （仪表盘电子控制系统）功能包括：（1）显示从传感器和机器开关接收的信息；（2）异常现象向操作员发出警告。

ECC（空调系统控制单元）功能包括：（1）温度控制；（2）空气分布和驾驶室通风；（3）软起动控制；（4）空调压缩机；（5）温度与压力监测。

VECU（车载电子控制系统）功能包括：（1）自我诊断（2）机器状态的指示；（3）应急操作；（4）防盗系统；（5）起动锁定控制；（6）安全起动和停止；（7）X1 控制器；（8）快换装置控制；（9）自动增压和点增压；（10）大臂浮动位置；（11）冷却风扇控制；（12）自动发动机熄火；（13）警报控制；（14）超载警告；（15）自动怠速；（16）ECO模式；（17）功率下降等。

2 沃尔沃挖掘机重要电子控制单元功能实现2.1 EECU 发动机电子控制系统电控柴油喷射式发动机电子控制系统主要由电子控制装置ECU传感器和执行机构三部分组成。

其中沃尔沃发动机主要传感器分布如图2 所示。

发动机电子控制装置ECU接收以上各传感器的信号，判别发动机的状态，从而控制燃油喷射量与喷射时间。

2.2 发动机与液压泵功率匹配挖掘机操作员可根据作业条件和环境选择发动机转速和作业模式以便优化机械性能和燃油效率。

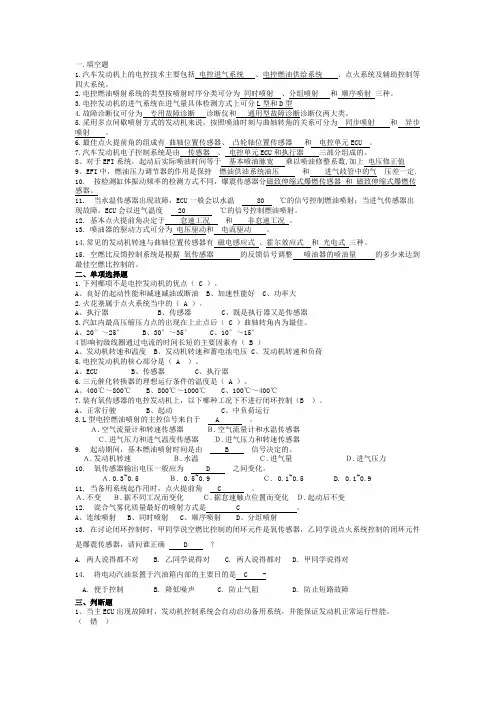

一.填空题1.汽车发动机上的电控技术主要包括电控进气系统、电控燃油供给系统、点火系统及辅助控制等四大系统。

2.电控燃油喷射系统的类型按喷射时序分类可分为同时喷射、分组喷射和顺序喷射三种。

3.电控发动机的进气系统在进气量具体检测方式上可分L型和D型4.故障诊断仪可分为专用故障诊断诊断仪和通用型故障诊断诊断仪两大类。

5.采用多点间歇喷射方式的发动机来说，按照喷油时刻与曲轴转角的关系可分为同步喷射和异步喷射。

6.最佳点火提前角的组成有曲轴位置传感器、凸轮轴位置传感器和电控单元ECU 。

7.汽车发动机电子控制系统是由传感器、电控单元ECU和执行器三部分组成的。

8、对于EFI系统，起动后实际喷油时间等于基本喷油脉宽乘以喷油修整系数,加上电压修正值9、EFI中，燃油压力调节器的作用是保持燃油供油系统油压和进气歧管中的气压差一定.10. 按检测缸体振动频率的检测方式不同，爆震传感器分磁致伸缩式爆燃传感器和磁致伸缩式爆燃传感器。

11. 当水温传感器出现故障，ECU一般会以水温80 ℃的信号控制燃油喷射；当进气传感器出现故障，ECU会以进气温度20 ℃的信号控制燃油喷射。

12. 基本点火提前角决定于怠速工况和非怠速工况。

13. 喷油器的驱动方式可分为电压驱动和电流驱动。

14.常见的发动机转速与曲轴位置传感器有磁电感应式、霍尔效应式和光电式三种。

15. 空燃比反馈控制系统是根据氧传感器的反馈信号调整喷油器的喷油量的多少来达到最佳空燃比控制的。

二、单项选择题1.下列哪项不是电控发动机的优点（ C ）。

A、良好的起动性能和减速减油或断油B、加速性能好C、功率大2.火花塞属于点火系统当中的（ A ）。

A、执行器B、传感器C、既是执行器又是传感器3.汽缸内最高压缩压力点的出现在上止点后（ C ）曲轴转角内为最佳。

A、20°～25°B、30°～35°C、10°～15°4影响初级线圈通过电流的时间长短的主要因素有（ B ）A、发动机转速和温度B、发动机转速和蓄电池电压C、发动机转速和负荷5.电控发动机的核心部分是（ A ）。

第三节电子控制系统一、电子控制系统组成与流程1．电子控制系统组成电控LPG发动机电子控制系统由各种传感器、电子控制单元及各种执行器三部分组成。

2．电子控制系统流程YC6112LPG单燃料发动机是采用电控混合进气、稀薄燃烧的方式。

发动机控制单元通过收集节气门位置、进气歧管压力、进气歧管温度、LPG温度、曲轴位置、氧传感器信号、空调信号和齿轮箱信号等传感器信号，经过处理计算，向执行器发出指令，对发动机的高压电磁阀、主燃料控制阀、怠速燃料控制阀、点火系统、增压压力系统、超速保护系统及燃料流量等进行控制。

电子控制系统流程如图1-1所示。

图1-1 LPG单燃料电子控制系统流程LPG单燃料供气量确定，如图1-2所示。

图1-2 LPG单燃料供气量确定二、电子控制系统主要部件结构与工作原理1．传感器传感器一将发动机的各种工作状况参数转变为电信号，提供给电子控制单元。

常用的传感器有：1) 进气岐管绝对压力(MAP)传感器：进气岐管绝对压力(MAP)传感器信号是ECU用来确定发动机的进气量的主要信号。

在发动机各种不同的负荷状态下，进气岐管绝对压力传感器测出进气管内真空度的变化，并转换成电信号输入ECU，作为电子控制单元(ECU)决定基本喷气量的依据之一。

MA P多用软管与进气管连接，有的则直接装在进气管上，减少了漏气故障。

这种传感器尺寸小，响应性好，使用较广。

(1 ) 进气压力传感器构造和工作原理。

如图1-3所示，它由外壳、压力室、膜片、压敏电阻等组成。

①4个压敏电阻R1、R2、R3、R4形成了桥式电路，用硅胶传递压力，产生“压敏电阻效应，使电阻值变化，破坏了电桥的平衡。

当输入端A加上5V的电压时，输出端B即产生随压力变化的随动电压0～5V给电脑ECM。

②“压敏电阻效应”：R1、R3为正应变则R1+△R；R3+△R。

R2、R4为负应变则R2-△R；R4-△R。

因而在a、b两端产生电位差，产生正比于绝对压力的电压信号，通过差动放大器处理后，从B端输出给电脑ECM 。
