2018一轮浙江通用技术选考课件选修第5章电子控制系统的设计及其应用

学考+选考总复习
(4)检测元器件或实用电路的质量。 (5)安装电路，防止元器件错接、虚焊，要注意对未使用引脚的处理，注意 接地。 (6)调试电路，检查触发电压的大小。
学考+选考总复习
3.安装过程中常见问题的分析和解决 (1)选择正确合适的元器件类别和参数。 (2)元器件质量的检查，一般可以运用多用电表检测。 (3)电路板上元器件连接的正确性。对照电子电路图，逐一检查。 (4)检查焊接中是否存在错焊、虚焊等情况。 (5)电路系统运行的测试以及必要数据的测量，如触发电压大小的测量。
3.安装过程中常见问题的分析和解决 (1)选择正确合适的元器件类别和参数。 (2)元器件质量的检查，一般可以运用多用电表检测。 (3)电路板上元器件连接的正确性。对照电子电路图，逐一检查。 (4)检查焊接中是否存在错焊、虚焊等情况。 (5)电路系统运行的测试以及必要数据的测量，如触发电压大小的测量
【答案】 ⑦反馈
学考+选考总复习
A.电机 C.炉窑
B.燃油喷嘴 D.电热偶
学考+选考总复习
C
[此控制系统是一个闭环控制系统。输入量是设定温度，输出量是实际
温度；控制器是电机，执行器是燃油喷嘴；被控对象是炉窑，检测装置是热电 偶；比较器是温控仪。]
学考+选考总复习

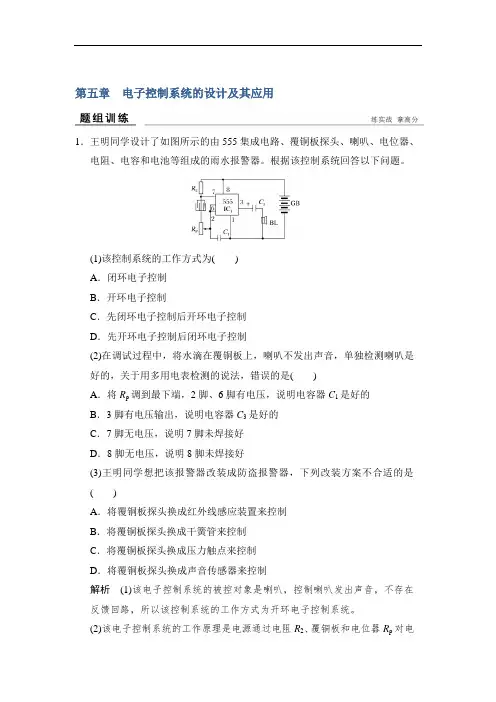

王明同学设计了如图所示的由 555 集成电路、覆铜板探头、喇叭、电位器、 电阻、电容和电池等组成的雨水报警器。根据该控制系统回答以下问题。
学考+选考总复习
3. 王明同学想把该报警器改装成防盗报警器，下列改装方案不合适的是 ( ) A.将覆铜板探头换成红外线感应装置来控制 B.将覆铜板探头换成千簧管来控制 C.将覆铜板探头换成压力触点来控制 D.将覆铜板探头换成声音传感器来控制
学考+选考总复习
1.B [该电子控制系统的被控对象是喇叭，控制喇叭发出声音，不存在反馈 回路，所以该控制系统的工作方式为开环电子控制系统。] 2.B [该电子控制系统的工作原理是电源通过电阻 R2、覆铜板和电位器 Rp 对电容 C1 充电，充电过程，2 脚和 6 脚是低电压，3 脚输出是高电平。电容 C1 充满电后，通过电位器 Rp 和覆铜板往 7 脚进行放电，放电过程，2 脚和 6 脚是 高电压，3 脚输出是低电平。整个过程在 3 脚形成振荡回路。将 Rp 调到最下端， 2 脚、6 脚有电压，说明电容器 C1 能正常充放电，电容器 C1 是好的。3 脚有电 压输出，如果电容器 C3 是好的，喇叭应该正常工作，有声音输出。7 脚和 8 脚 无电压，说明未焊接好。]
学考+选考总复习
(4)按照电路图安装电路。 (5)将系统各部分进行整体安装和调试。在调试过程中，输入预置控制量， 根据被控量的变化进行监控。认真分析干扰因素对被控量的干扰，并通过调整 预置控制量等各种方法把干扰的影响减小至最低。 (6)通过制作、试验，发现设计中存在的问题，以方案进行改进或优化。
学考+选考总复习
学考+选考总复习
考 点
第五章
电子控制系统的设计及其应用
课 后 限 时 训 练
学考+选考总复习
[浙江考试标准] 考点 考试内容 考试要求 考试属性 b c c 加试
开 环 电 子 (1)简单开环电子控制系统的工作原理 控 制 系 统 (2)简单的开环电子控制系统设计、 安装 的 设 计 和 与调试 应用 (3)安装过程中常见问题的分析和解决
学考+选考总复习
3.D [防盗报警器是防止小偷进入家中，可以将该报警器放置在窗台上，能 够检测人体的传感器，可以用红外线装置，也可以用脚不小心踩到压力开关来 触发报警，也可以用干簧管安装在窗户上来触发，靠声音传感器;选考总复习
4. 陈晨同学通过电子控制系统设计和制作的学习，想利用音乐集成电路 JN6201 设计制作一个天亮提醒器，以便帮助提醒农场里做活的农民。电路原理 图如下：
学考+选考总复习
分析下列电子控制系统中的被控对象、被控量、控制器： 电子音乐 门系统 被控对象 被控量 控制器 扬声器 音乐声 音乐集成电路 路灯自动 控制系统 路灯 电子锁 锁舌 自动门 电动机 门的开关 集成电路
光的变化 锁舌的运动 电子电路 集成电路
学考+选考总复习
开环电子控制系统的特点： (1)结构简单 (2)造价较低 (3)适用于被控对象的状态变化较为简单 (4)被控量控制精度要求不高
学考+选考总复习
(1)根据该电路原理图的设计，如果要调节光线的亮度来控制报警声，应该 调节元器件________。 (2)该电子控制在电路接通电源不发出报警声时 V2 处于________状态，发出 报警时 V2 处于________状态。
学考+选考总复习
【解析】
本题考查开环电子控制系统的分析。该系统不发生报警时，
【答案】 (1)① (2)② (3)③，②，②
学考+选考总复习
(1)简单闭环电子控制系统的基本工作 闭环电子控 原理 制系统的设 (2)简单的闭环电子控制系统设计、安 计和应用 装与调试 (3)安装过程中常见问题的分析和解决 b c c 加试
学考+选考总复习 考点| 开环与闭环电子控制系统的设计和应用
一、开环电子控制系统的设计和应用 1.简单开环电子控制系统的工作原理 开环电子控制系统：如果电子控制系统的输出结果对系统的控制没有影响， 也就是被控量的变化不会引起控制量的改变，即没有反馈。
JN6201 的 14 脚为低电平，三极管 V2 截止；发生报警时，JN6201 的 14 脚为高电 平，三极管 V2 导通。调节 Rw，可使三极管 V1 基极电位发生改变。
【答案】 (1)RW (2)截止 导通
学考+选考总复习
5.如图所示是某一恒温(需加热)水箱闭环控制电路原理图， 图中 RT 为热敏电 阻，其功能是接收水温信息，安装时它是浸在水中，VT1、VT2 和 R 是信号处理 电路(控制器)，J 是继电器，它的开关是电热棒(浸在水中，图中没有画出)的电源 开 关 ， Rp 用 来 设 定 温 控点 。 请分 析 该 电 路 工 作 原 理， 完 成 下列 各 题 ， 在 “________”处填写上相应内容。
学考+选考总复习
(2015 年 10 月选考第 10 题， 2 分)如图所示是燃油炉窑温度控制系统示意图。 工作时， 热电偶将检测到的炉内温度信号传递给温控仪与设定温度值比较， 温控 仪根据温度偏差信号控制电机运行， 调节燃油喷嘴的喷油量， 使炉内温度稳定在 设定温度。该控制系统的被控对象是( )
学考+选考总复习
【解析】 本题考查电子控制电路的分析。根据题意，三极管 VT1、VT2 均是 NPN 型。当水温加热升高达到设定温控点时，电热棒电源控制开关应断开，则继 电器 J 处于断开状态，则两个三极管均处于截止状态，即三极管 VT1 的基极为低 电平，因此此时热敏电阻阻值应远大于可调电阻 Rp，即该热敏电阻为正温度系 数热敏电阻。
【答案】 ⑥被控对象
①电子技术
②控制手段
③传感器
④电信号
⑤控制电路
学考+选考总复习
二、闭环电子控制系统的设计和应用 1.简单闭环电子控制系统的工作原理 闭环电子控制系统能对输出结果进行检测，并将检测信号反馈到控制处理 部分，从而对系统的控制产生影响。
学考+选考总复习
闭环电子控制系统是在开环电子控制系统的基础上增加⑦________环节而 构成的。它具有较高的控制精度，能实现自动控制。
学考+选考总复习
1.该控制系统的工作方式为( A.闭环电子控制 B.开环电子控制
)
C.先闭环电子控制后开环电子控制 D.先开环电子控制后闭环电子控制
学考+选考总复习
2.在调试过程中，将水滴在覆铜板上，喇叭不发出声音，单独检测喇叭是好 的，关于用多用电表检测的说法，错误的是( )
A.将 Rp 调到最下端，2 脚、6 脚有电压，说明电容器 C1 是好的 B.3 脚有电压输出，说明电容器 C3 是好的 C.7 脚无电压，说明 7 脚未焊接好 D.8 脚无电压，说明 8 脚未焊接好
学考+选考总复习
(1)RT 为应选用________温度系数热敏电阻；(在①正；②负中选择一项，将 序号填入)。
学考+选考总复习
(2)电路图中三极管 VT1、VT2 型号均是________。(在①PNP，②NPN 中选 择一项，将序号填入)。 (3)当水温加热升高达到设定温控点时， 三极管 VT1、 VT2 处在________状态。 ( 在①放大，②饱和导通，③截止中选择一项，将序号填入 ) 。此时继电器 J________(在①接通，②断开中选择一项，将序号填入)，电热棒电源控制开关 自动________。(在①开，②关中选择一项，将序号填入)。
学考+选考总复习
2.简单的开环电子控制系统设计、安装与调试 设计和安装开环电子控制系统的一般步骤如下： (1)依据设计要求进行分析，确定被控量和被控对象。 (2)根据开环电子控制系统的方框图，选择恰当传感器，确定控制(处理)部分 使用的实用电路和元器件，选择合适的执行部件。 (3)参照相关资料，在输入、控制(处理)和输出部分之间分别选择合适的接口 电路、设计或改进原有的电路。
学考+选考总复习
例如：冰箱、空调等控制系统均采用闭环电子控制系统来实现。 输入：预置温度 控制(处理)：电子电路 输出：继电器 被控对象：冷藏室 检测：温度传感器
学考+选考总复习
2.简单的闭环电子控制系统设计、安装与调试 设计和安装闭环电子控制系统的一般步骤如下： (1)按照设计要求，确定被控量和被控对象 (2)如果对控制量控制的精度要求较高，应利用反铅的闭环电子控制系统对 被控对象实施控制。 (3)根据闭环电子控制系统的方框图，选择控制(处理)部分的电子电路、输出 部分的执行器、检测部分中的传感器，并参照有关资料，通过接口电路将各个 部分紧密地连接成一个完整的控制系统。
