掏挖式基础施工作业指导书

掏挖式基础施工方案本工程采用掏挖式基础，以人工或机械掏挖基坑成型，然后再浇灌混凝土的铁塔基础，该基础的特点上混凝土浇制后，紧贴基础周围的原状土全部或大部分不被破坏，无需支模，无需回填土，故也称原状土模基础或挖扩短桩基础。

掏挖基础基坑尺寸也就是设计基础图的外形尺寸，外形尺寸偏大，则浪费混凝土材料；外形尺寸偏小，则不能保证基础强度，因此，掏挖基础时从基坑开挖开始就是影响工程成本、进度和质量控制的关键所在。

（1）掏挖基础的基坑开挖1人力基坑开挖a)根据基坑开挖尺寸先挖出样洞，深度约 300mm，样洞直径宜比设计的基础尺寸小30～50mm。

样洞挖好应复测根开、对角线等项尺寸，合格后在继续开挖。

b)基坑主柱开挖过程中为防止超挖，每挖掘0.5m，在坑中心吊一垂球检查坑位及主柱直径。

c)基础主柱开挖深度距设计埋深尚有100～200 mm时，检查主柱直径正确后，用钢尺在主柱坑壁上量出基础底部扩大头挖扩位置线。

由挖扩位置线下方20～40 mm处开始挖掘扩大头部分。

d)即可开挖至距设计要求埋深尚有 50mm 时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸，直至基坑周边尺寸符合设计要求为止。

基坑底部应预留 50mm 暂不挖掘，待清理基坑时再修整。

e)基坑内提土应采用吊蓝或吊桶。

提运方法应采用辘轳、三角架或杠杆，以人力操作将土运至坑口边上方在倒运至距坑口边不小于1.5m以外的安全地带。

f)基坑施工的铲、镐等工具的把柄长度应限制在500mm以下，视坑口直径而定，以方便操作为宜。

g)掏挖基坑过程中如发现土质情况与设计不符或坑壁有塌方先兆时应暂停挖掘，报告工地技术负责人研究处理。

2人力清理基坑a)清理基坑的任务是修理坑壁及清除坑底未挖掘的部分。

基坑清理应由上至下进行。

b)清理基坑应有符合设计图纸要求与主柱直径等长的专用测量工具测量主柱基坑直径，以保证基坑尺寸。

清理基坑时应保留基坑中心桩，以基坑中心桩为准测量基坑中心桩至四侧坑边尺寸应相等。

掏挖式基础作业指导书编码：SDXL-02二○○九年八月批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：目录1．工程概况及适用范围 (1)2．编写依据 (1)3．作业流程 (2)3.1 作业（工序）流程图 (2)4．作业准备 (2)4.1 人员配备 (2)4.2 工器具及仪器仪表配置 (3)5．作业方法 (4)5.1 材料准备 (4)5.2 分坑 (5)5.3开挖 (6)5.4 清理基坑 (7)5.5 钢筋加工及安装 (7)5.6 模板安装及要求 (8)5.7 地脚螺栓安装 (9)5.8 混凝土浇制 (9)6．安健环控制措施 (9)6.1预控措施 (9)6.2 危险点辨识 (10)7．质量控制措施及检验标准 (11)7.1 质量控制措施 (11)7.2 检验标准 (11)1．工程概况及适用范围本作业指导书适用于人工掏挖式基础。

适用的地质条件为施工时无水渗入基坑，可塑或硬塑状粘性土或土夹石，全风化或强风化岩情况；混凝土强度一般采用C15级或C20级。

2．编写依据3．作业流程3.1 作业（工序）流程图基础施工包括路径复测、分坑、平整基面及挖坑、基础钢筋安装、浇制、养护、拆模板等，其流程如下图所示：掏挖式基础施工工艺流程图4．作业准备5．作业方法5.1 材料准备5.1.1水泥基础所使用的水泥需经检验符合工程混凝土水泥的使用要求，采购的水泥在出厂时应保证出厂强度等级，各项技术要求应符合设计要求。

在使用前必须对采购来的水泥进行抽样复检，若复检不合格的不得投入工程使用。

若水泥出厂超过三个月，或虽未超过三个月，但保管不善时，必须进行检验，合格后方可使用。

库存堆放高度不得超过10包，并用防潮板垫起，保管过程中必须每月翻包一次。

因保管不良受潮结块时必须进行检验，合格后方能使用。

变更水泥的厂家或标号时必须重新检验。

水泥每200吨为一批次，抽样送检一次，送检必须由监理现场见证取样送检。

5.1.2 砂混凝土所使用的轻骨料要求是天然河砂，从现场采样回来并作试验鉴定合格后，才能在工程混凝土中作轻骨料。

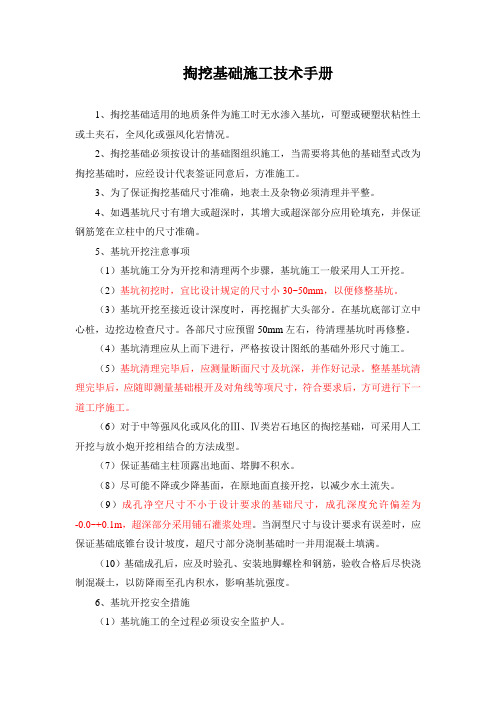

掏挖基础施工技术手册1、掏挖基础适用的地质条件为施工时无水渗入基坑，可塑或硬塑状粘性土或土夹石，全风化或强风化岩情况。

2、掏挖基础必须按设计的基础图组织施工，当需要将其他的基础型式改为掏挖基础时，应经设计代表签证同意后，方准施工。

3、为了保证掏挖基础尺寸准确，地表土及杂物必须清理并平整。

4、如遇基坑尺寸有增大或超深时，其增大或超深部分应用砼填充，并保证钢筋笼在立柱中的尺寸准确。

5、基坑开挖注意事项（1）基坑施工分为开挖和清理两个步骤，基坑施工一般采用人工开挖。

（2）基坑初挖时，宜比设计规定的尺寸小30~50mm，以便修整基坑。

（3）基坑开挖至接近设计深度时，再挖掘扩大头部分。

在基坑底部订立中心桩，边挖边检查尺寸。

各部尺寸应预留50mm左右，待清理基坑时再修整。

（4）基坑清理应从上而下进行，严格按设计图纸的基础外形尺寸施工。

（5）基坑清理完毕后，应测量断面尺寸及坑深，并作好记录。

整基基坑清理完毕后，应随即测量基础根开及对角线等项尺寸，符合要求后，方可进行下一道工序施工。

（6）对于中等强风化或风化的Ⅲ、Ⅳ类岩石地区的掏挖基础，可采用人工开挖与放小炮开挖相结合的方法成型。

（7）保证基础主柱顶露出地面、塔脚不积水。

（8）尽可能不降或少降基面，在原地面直接开挖，以减少水土流失。

（9）成孔净空尺寸不小于设计要求的基础尺寸，成孔深度允许偏差为-0.0~+0.1m，超深部分采用铺石灌浆处理。

当洞型尺寸与设计要求有误差时，应保证基础底锥台设计坡度，超尺寸部分浇制基础时一并用混凝土填满。

（10）基础成孔后，应及时验孔、安装地脚螺栓和钢筋，验收合格后尽快浇制混凝土，以防降雨至孔内积水，影响基坑强度。

6、基坑开挖安全措施（1）基坑施工的全过程必须设安全监护人。

（2）基坑内只允许一人挖掘，挖掘应采用特制的短把镐、铲或其他工具，挖掘工具用手或绳索传递，严禁抛掷。

（3）施工过程中，应随时注意土质条件有无变化、有无裂缝等异常现象。

人工掏挖式基础施工方案一、施工准备工作：1.地质勘察：对施工区域进行地质勘察，确定地下水位、土质以及存在的地下障碍物等情况，为施工做好准备。

2.设计方案：根据勘察结果制定详细的设计方案，包括基础尺寸、开挖深度、支护结构等。

3.安全措施：确定施工区域的安全标志，设置安全警示标志，确保施工过程的安全。

4.施工设备准备：根据设计方案准备好所需的施工设备，包括挖掘机、铲车、土方平整机等。

二、施工步骤：1.地面标线：按照设计要求在施工区域进行地面标线，确定基础的位置和尺寸。

2.开挖基坑：利用挖掘机进行基坑的开挖，根据设计要求的尺寸和深度逐层进行开挖。

在开挖过程中，根据土质情况进行必要的加固和处理。

3.水泥浆坑底：在基坑底部填充一层水泥浆，起到加固基坑底部土壤的作用，防止地下水涌入。

4.基础处理：根据设计要求对基坑底部的土壤进行打硬处理，保证基础的承载能力。

5.安装支撑结构：施工过程中，根据需要安装支撑结构来保持基坑的稳定。

常见的支撑结构包括钢支撑、钢管撑等。

6.清理基坑：将基坑内的杂物和泥浆清理干净，确保基坑清洁。

7.基础施工：在基坑中按照设计要求进行基础的浇筑和施工，包括基础的配筋、模板搭设等。

8.后续处理：基础施工完成后，根据需要进行基础的养护和处理。

同时，对基坑进行回填和平整。

三、施工注意事项：1.安全措施：施工过程中必须保证工地的安全，设置警示标志，遵守相关安全规定。

2.土壤处理：根据不同的土质情况采取不同的处理措施，保证基坑的稳定性。

3.支护结构：根据设计要求，安装合适的支撑结构，确保基坑的稳定。

4.养护管理：确保基础施工完成后进行养护管理，保证基础的承载能力。

5.施工环境保护：在施工过程中，注意环境保护，妥善处理废弃物和泥浆等。

以上是人工掏挖式基础施工方案的详细介绍，通过合理的准备工作和施工步骤，能够有效地保证基础施工的质量和安全。

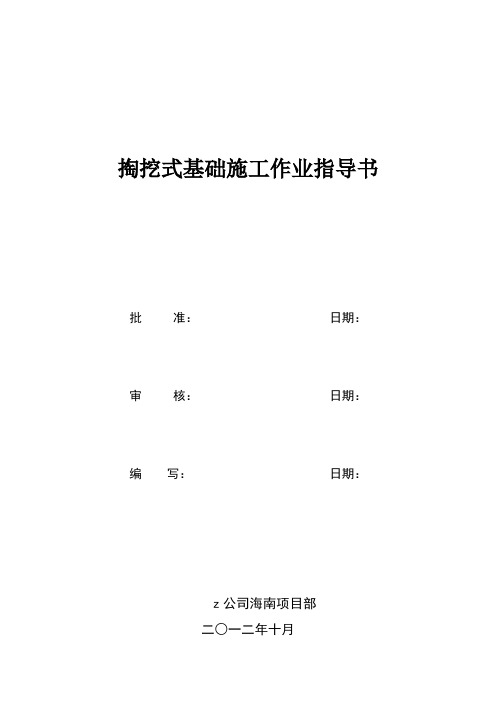

掏挖式基础施工作业指导书批准：日期：审核：日期：编写：日期：z公司海南项目部二○一二年十月目录1．工程概况及适用范围 (1)2．编写依据 (1)3．作业流程 (1)3.1 作业（工序）流程图 (2)4．作业准备 (2)4.1 人员配备 (2)4.2 工器具及仪器仪表配置 (2)5．作业方法 (3)5.1 材料准备 (3)5.2 分坑 (4)5.3开挖 (5)5.4 清理基坑 (6)5.5 钢筋加工及安装 (6)5.6 模板安装及要求 (7)5.7 地脚螺栓安装 (8)5.8 混凝土浇制 (8)6．安健环控制措施 (8)6.1预控措施 (8)6.2 危险点辨识 (9)7．质量控制措施及检验标准 (10)7.1 质量控制措施 (10)7.2 检验标准 (10)1．工程概况及适用范围1.1本工程包括P1—P119新建铁塔并架设Q1-P119段导地线，新建线路总长39.21km（其中：Q1-Q3段线路长度为0.7km、P1-P119段线路长度为38.51km）。

导线采用JL/LB1A-240/40*1铝包钢绞线，地线采用JBL23-70*1铝包钢绞线及OPGW-24B1-100[56.9;96.6]型光缆各一根。

新立直线塔型为:99基；耐张、转角塔20基，本工程线路主要地貌为平地、丘陵、山地，根据其成因及形态特征，主要为砂类土、粗砂、粉质粘性土、中砂、淤泥质粘土、中风化岩、强风化岩等。

1.2本作业指导书适用于本工程P13-P44、P46人工掏挖式基础共33基。

1.3混凝土强度一般采用C25级。

2．编写依据本作业指导书引用的技术标准、规范序号标准名称1 110kV-500kV架空电力线路施工及验收规范GB50233-20052 混凝土结构工程施工质量验收规范GB50204-20023 混凝土强度检验评定标准GBJ107-19874 钢结构工程施工质量验收规范GB50205-20015 建筑地基基础工程施工质量验收规范GB50202-20026 土方与爆破工程施工及验收规范GBJ201-19837 建筑结构检测技术标准GB/T50344-20048 普通混凝土配合比设计规程JGJ55-20009 110～500kV架空送电线路设计技术规程DL/T5092-199910 基建工程达标投产管理规定Q/CSG213071-201111 10kV-500kV输变电及配电工程质量验收与评定标准12 南方电网工程施工工艺控制规范Q/CSG11105.2-200813 中国南方电网十项重点反事故措施14 电力生产事故调查规程CSG/MS0406-200515 架空线路及电缆安健环设施标准16 安全生产工作奖惩规定17 安全生产监督规定18 安全生产工作规定19 电力建设工程安全和环境管理设施规范应用手册20 工程设计图纸、施工组织设计、三体系文件3．作业流程3.1 作业（工序）流程图基础施工包括路径复测、分坑、平整基面及挖坑、基础钢筋安装、浇制、养护、拆模板等，其流程如下图所示：4．作业准备 4.1 人员配备工序名称 建议工作人数负责人数监护人数浇制前 15 2 1 砼浇制 20 2 1 浇制后511说明：以上是一个施工班组人员，根据实际工程量可配备多个施工班组。

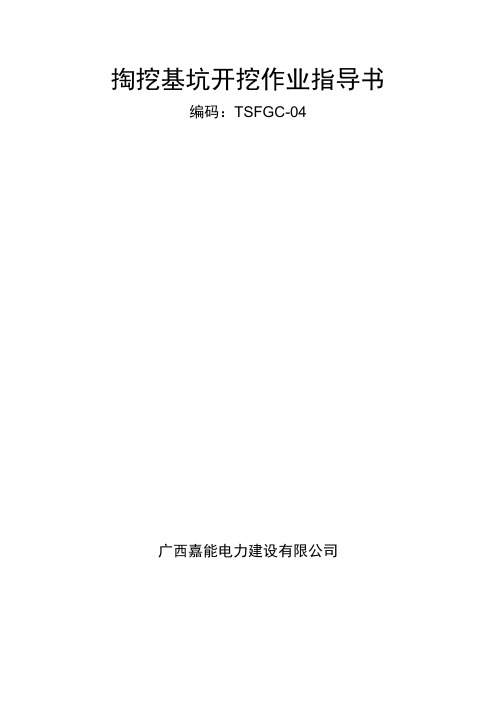

掏挖基坑开挖作业指导书编码：TSFGC-04广西嘉能电力建设有限公司目次1 适用范围2 编写依据3 作业流程图4 安全风险辨析与预控·5 作业准备6 作业方法7 质量控制措施及检验标准1 适用范围本节适用于35kV 及以下配网工程架空线路工程的土质较好且地下水位低于基础底面的掏挖基础基坑开挖。

2 编写依据3 作业流程图4 安全风险辨析与预控4.1 掏挖基坑开挖作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与掏挖基坑开挖作业相关联的《电网建设安全施工作业票》（编码：TSFGC-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。

送电线路工程（二）掏挖式基础作业指导书目录1 适用范围 (1)2 引用标准、术语 (1)3．施工准备 (1)3.1 人员配备 (1)3.2 工器具及仪器仪表配置 (1)3.3 材料准备 (2)3.4 作业条件 (3)4 操作工艺 (3)4.1 工艺流程 (3)4.2 平基 (3)4.3 复测分坑 (4)4.4 开挖 (6)4.5 清理基坑 (7)4.6 钢筋加工及安装 (7)4.7 地脚螺栓安装 (8)4.8 混凝土施工 (8)4.9 混凝土养护 (9)5 职业健康与安全、环境管理措施 (9)5.1 安全与文明施工措施 (9)5.2 环境保护措施 (11)5.3 危险点辨识及预控措施 (11)6 质量控制措施及检验标准 (12)6.1 质量控制措施 (12)掏挖式基础作业指导书1 适用范围本作业指导书适用于人工掏挖式基础，适用的地质条件为施工时无水渗入基坑，可塑或硬塑状粘性土或土夹石，全风化或强风化岩情况；混凝土强度一般采用C15级或C20级。

2 引用标准、术语《110kV-500kV架空电力线路施工及验收规范》（GB50233-2005）《110kV～500kV送变电工程质量检验及评定标准》（Q/CSG10017.1-2007）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《混凝土强度检验评定标准》（GBJ107-1987）《工业与民用建筑灌注桩基础设计与施工规程》（JGJ4-80）《广东电网公司送电线路工程基础质量检测规定》（广电程〔2009〕454号）《南网电网工程施工工艺控制规范》（Q/CSG11105.3-2008）《广东电网公司110kV～500kV电网工程施工作业指导书》（广电程〔2009〕378号）3．施工准备3.1 人员配备3.2 工器具及仪器仪表配置以下工器具及仪器仪表按一个施工组配置，可根据现场需要进行调整。

目录
1适用范围 (1)
2编写依据 (1)
3作业流程图 (1)
4安全风险辨析与预控 (3)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (5)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
本节适用于35kV及以下配网工程架空线路工程的土质较好且地下水位低于基础底面的掏挖基础基坑开挖。

2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。

施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。

5作业内容
5.1作业前施工条件
表5-1作业前施工条件
表5-1（续）
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验
表5-4（续）。

Q/GDW 国家电网公司作业指导书Q/GDW 203149-2016掏挖基础施工标准化作业指导书2016-08-31发布2016-08-31实施国家电网公司发布目次前言 (3)1 范围 (4)2 规范性引用文件 (4)3 术语定义 (4)4 作业前准备 (4)4.1 ............................................................. 准备工作安排44.2 ...................................................... 作业组织及人员要求42 (4)3 (4)4 (4)4.1 (4)4.2 (4)4.2.1 作业组织 (4)4.2.2 人员要求 (5)4.3 ........................................................... 备品备件与材料54.4 ......................................................... 工器具与仪器仪表54.5 ................................................................. 技术资料64.6 ...................................................... 作业前设备设施状态74.7 ...................................................... 安全管控与风险预控74.7.1 安全管控 (7)4.7.2 风险预控 (7)4.8 .................................................. 定置图及围栏图（可选）75 作业流程图 (7)6 作业程序与作业规范（标准） (8)7 报告与记录 (11)8 绩效指标 (12)8.1 作业步骤指标 (12)8.2 作业结果指标 (12)9 作业指导卡 (12)附录A (13)附录B (14)附录C (18)前言为规范掏挖基础施工标准作业，制定本作业指导书。

本工程掏挖式基础主要用于地质条件较好、塔位地形陡峭的塔位，利用立柱露出地面的高度来调节地形高差，以减少施工基面土石方开挖方量和对自然环境的影响。

1适用地质条件人工掏挖式基础适用于无地下水或少量地下水的人工填土、粘性土、粉土、砂土、碎石土和风化岩石。

若孔内产生的空气污染物超过现行《环境空气质量标准》(CB3095)规定的三级标准浓度限值时,必须采取通风措施,方可采用人工挖孔施工。

2、本工程使用的掏挖式基础型式及数量表3人工掏挖式基础施工流程施工程序为:场地平整→放线→定桩位→架设支架或电动基座→准备潜水泵、鼓风机、照明设备等→边挖边抽水→每下挖100cm进行桩孔周壁的清理,校核桩孔的直径和垂直度→支撑护壁模板→浇灌护壁混凝土→拆模继续下挖,达到设计深度后,由监理工程师和质检人员验收→绑扎钢筋笼→验收钢筋笼→立柱露出地面部分模板架设、校正→校正并固定地脚螺栓→排除孔底积水,经监理工程师和质检人员验收合格后浇筑混凝土。

3.1施工准备3.1.1 平整场地,清除地面孤石和浮土,铲松软土层并夯实；3.1.2 测量定出桩孔的中心位置,定桩孔开挖的准确位置,并设置控制桩以备经常检查校核；桩孔测量定位后，开挖深度达到50cm时，通过塔位中心桩和控制桩对桩孔位置再次进行校核，误差必须控制在±5mm以内。

3.1.3 在进行桩孔定位测量时，必须核对《基础配置表》中的高差数据是否准确，以校核基础路高是否合适；桩孔开挖深度必须严格按照《基础配置表》的数据进行控制。

3.1.4 孔口周围浇注混凝土锁口,其高度高出地面20～30cm,防止土、石、杂物滚入孔内伤人。

3.1.5 孔口四周挖排水沟,做好排水系统,及时排除地表水,搭好孔口雨棚；3.1.6 安装提升设备,布置好出渣道路；3.1.7 合理堆放材料和机具,避免增加孔壁压力和影响施工。

3.1.8 孔口四周架设0.8米高的钢管围栏，并悬挂醒目的标志牌。

3.2挖掘施工3.2.1 开挖前向每个操作小组作安全技术质量交底，并指出可能出现的问题和处理的一般方法。
