【CN209542578U】一种气体检测装置【专利】

专利名称：一种便携式空气质量检测器专利类型：实用新型专利
发明人：刘钦,卢茜如,赵天滋
申请号：CN201920545758.1
申请日：20190419
公开号：CN209459707U
公开日：
20191001
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携式空气质量检测器，属于环境监测装置技术领域。

一种便携式空气质量检测器，包括：壳体、以及设置在壳体上的检测组件和固定带；壳体包括相对应的安装面和显示面；壳体的内部设有帄面涡旋簧，帄面涡旋簧的中部分别通过固定轴安装在壳体的内部；固定带的中部与安装面接触，固定带的端部穿过安装面并分别缠绕在帄面涡旋簧的外侧上并与帄面涡旋簧连接。

本实用新型的空气质量检测器可以通过固定带固定在手腕上使用，可以随身携带并实时检测空气质量并进行预警或显示，固定带贴在在壳体上并可以调节长度，使检测器具有很好的整体性，便于收纳携带。

申请人：西华大学
地址：610039 四川省成都市金牛区土桥金周路999号
国籍：CN
代理机构：成都正华专利代理事务所(普通合伙)
代理人：李亚男
更多信息请下载全文后查看。

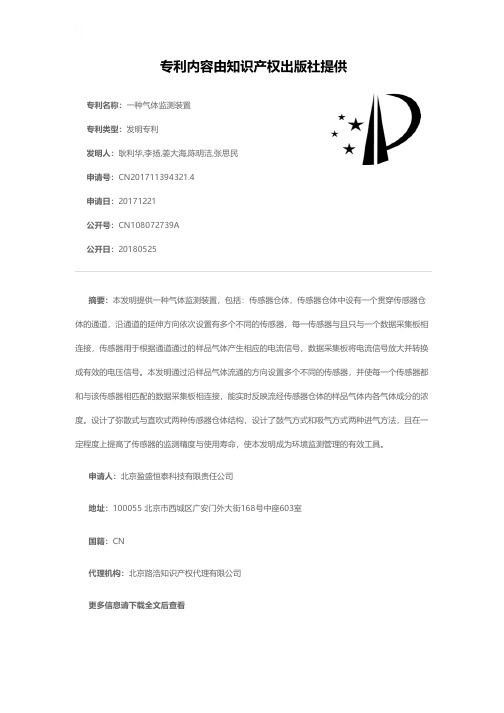

专利名称：一种气体监测装置
专利类型：发明专利
发明人：耿利华,李扬,姜大海,陈明洁,张思民申请号：CN201711394321.4
申请日：20171221
公开号：CN108072739A
公开日：
20180525
专利内容由知识产权出版社提供
摘要：本发明提供一种气体监测装置，包括：传感器仓体，传感器仓体中设有一个贯穿传感器仓体的通道，沿通道的延伸方向依次设置有多个不同的传感器，每一传感器与且只与一个数据采集板相连接，传感器用于根据通道通过的样品气体产生相应的电流信号，数据采集板将电流信号放大并转换成有效的电压信号。

本发明通过沿样品气体流通的方向设置多个不同的传感器，并使每一个传感器都和与该传感器相匹配的数据采集板相连接，能实时反映流经传感器仓体的样品气体内各气体成分的浓度。

设计了弥散式与直吹式两种传感器仓体结构，设计了鼓气方式和吸气方式两种进气方法，且在一定程度上提高了传感器的监测精度与使用寿命，使本发明成为环境监测管理的有效工具。

申请人：北京盈盛恒泰科技有限责任公司
地址：100055 北京市西城区广安门外大街168号中座603室
国籍：CN
代理机构：北京路浩知识产权代理有限公司
更多信息请下载全文后查看。

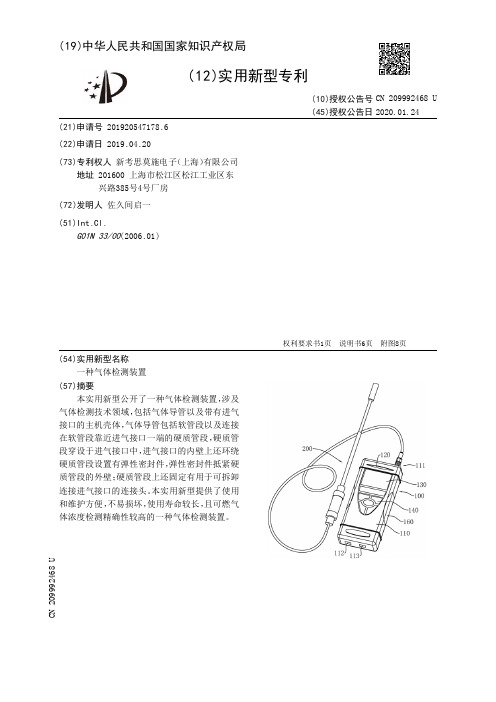

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547178.6(22)申请日 2019.04.20(73)专利权人 新考思莫施电子（上海）有限公司地址 201600 上海市松江区松江工业区东兴路385号4号厂房(72)发明人 佐久间启一　(51)Int.Cl.G01N 33/00(2006.01)(54)实用新型名称一种气体检测装置(57)摘要本实用新型公开了一种气体检测装置，涉及气体检测技术领域，包括气体导管以及带有进气接口的主机壳体，气体导管包括软管段以及连接在软管段靠近进气接口一端的硬质管段，硬质管段穿设于进气接口中，进气接口的内壁上还环绕硬质管段设置有弹性密封件，弹性密封件抵紧硬质管段的外壁；硬质管段上还固定有用于可拆卸连接进气接口的连接头。

本实用新型提供了使用和维护方便，不易损坏，使用寿命较长，且可燃气体浓度检测精确性较高的一种气体检测装置。

权利要求书1页 说明书6页 附图8页CN 209992468 U 2020.01.24C N 209992468U权　利　要　求　书1/1页CN 209992468 U1.一种气体检测装置，包括气体导管（200）以及带有进气接口（111）的主机壳体（110），其特征在于，所述气体导管（200）包括软管段（220）以及连接在软管段（220）靠近进气接口（111）一端的硬质管段（300），所述硬质管段（300）穿设于进气接口（111）中，所述进气接口（111）的内壁上还环绕硬质管段（300）设置有弹性密封件，所述弹性密封件抵紧硬质管段（300）的外壁；所述硬质管段（300）上还固定有用于可拆卸连接进气接口（111）的连接头（500）。

2.根据权利要求1所述的一种气体检测装置，其特征在于，所述弹性密封件为橡胶密封套（600），所述橡胶密封套（600）固定设置于进气接口（111）内壁上。

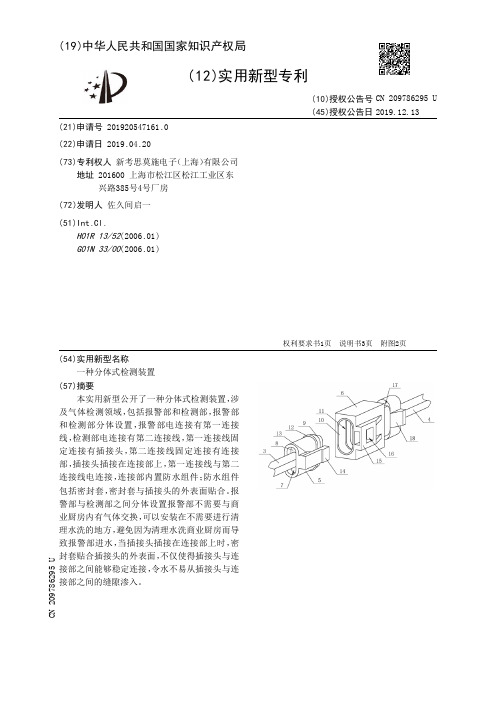

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547161.0(22)申请日 2019.04.20(73)专利权人 新考思莫施电子（上海）有限公司地址 201600 上海市松江区松江工业区东兴路385号4号厂房(72)发明人 佐久间启一　(51)Int.Cl.H01R 13/52(2006.01)G01N 33/00(2006.01)(54)实用新型名称一种分体式检测装置(57)摘要本实用新型公开了一种分体式检测装置，涉及气体检测领域，包括报警部和检测部，报警部和检测部分体设置，报警部电连接有第一连接线，检测部电连接有第二连接线，第一连接线固定连接有插接头，第二连接线固定连接有连接部，插接头插接在连接部上，第一连接线与第二连接线电连接，连接部内置防水组件；防水组件包括密封套，密封套与插接头的外表面贴合。

报警部与检测部之间分体设置报警部不需要与商业厨房内有气体交换，可以安装在不需要进行清理水洗的地方，避免因为清理水洗商业厨房而导致报警部进水，当插接头插接在连接部上时，密封套贴合插接头的外表面，不仅使得插接头与连接部之间能够稳定连接，令水不易从插接头与连接部之间的缝隙渗入。

权利要求书1页 说明书3页 附图2页CN 209786295 U 2019.12.13C N 209786295U权　利　要　求　书1/1页CN 209786295 U1.一种分体式检测装置，包括报警部（1）和检测部（2），其特征在于：所述报警部（1）和所述检测部（2）分体设置，所述报警部（1）电连接有第一连接线（3），所述检测部（2）电连接有第二连接线（4），所述第一连接线（3）固定连接有插接头（5），所述第二连接线（4）固定连接有连接部（6），所述插接头（5）插接在所述连接部（6）上，所述第一连接线（3）与所述第二连接线（4）电连接，所述连接部（6）内置防水组件；所述防水组件包括固定连接在所述连接部（6）内的密封套（10），所述密封套（10）与所述插接头（5）的外表面贴合。

专利名称：一种气体检测装置专利类型：实用新型专利
发明人：张国伟,曲家莹
申请号：CN202020355620.8申请日：20200319
公开号：CN211784702U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种气体检测装置，其涉及检测装置的技术领域，其包括检测室，所述检测室的两端分别设有进气管和出气管，所述进气管的管口处设有滤板，所述滤板的端面均匀开设有滤孔。

本实用新型对气体中的固体杂质进行过滤，减少杂质进入检测室的情况，提高检测的准确性。

申请人：常州济晟纳米科技有限公司
地址：213000 江苏省常州市武进区牛塘镇人民西路1号中俄科技产业园
国籍：CN
更多信息请下载全文后查看。

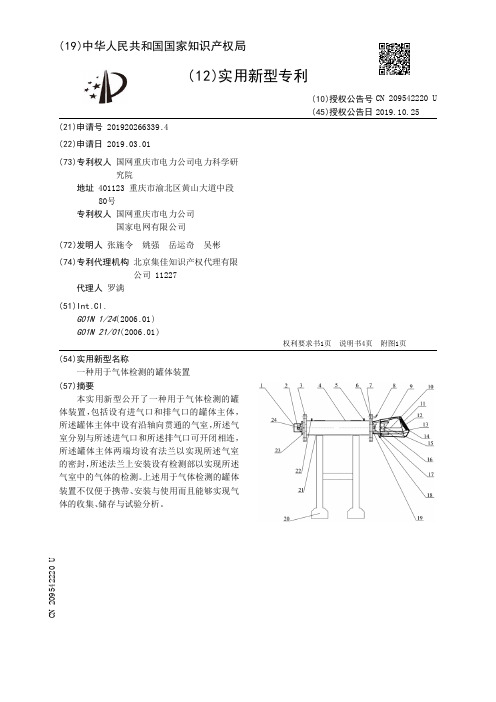

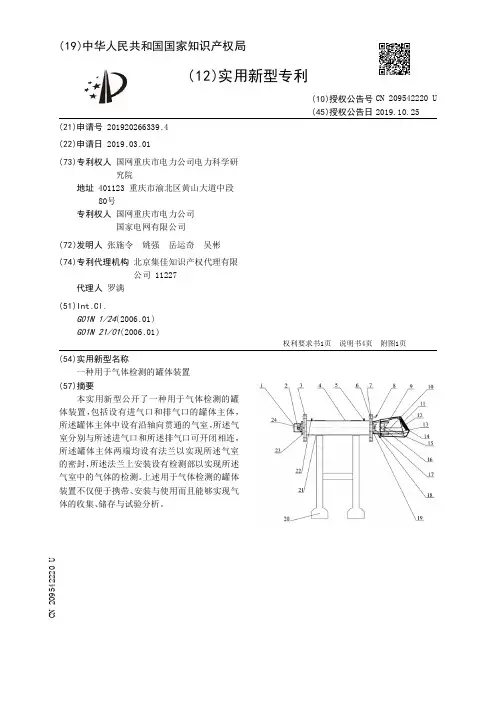

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920266339.4(22)申请日 2019.03.01(73)专利权人 国网重庆市电力公司电力科学研究院地址 401123 重庆市渝北区黄山大道中段80号专利权人 国网重庆市电力公司　国家电网有限公司(72)发明人 张施令　姚强　岳运奇　吴彬　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.G01N 1/24(2006.01)G01N 21/01(2006.01)(54)实用新型名称一种用于气体检测的罐体装置(57)摘要本实用新型公开了一种用于气体检测的罐体装置，包括设有进气口和排气口的罐体主体，所述罐体主体中设有沿轴向贯通的气室，所述气室分别与所述进气口和所述排气口可开闭相连，所述罐体主体两端均设有法兰以实现所述气室的密封，所述法兰上安装设有检测部以实现所述气室中的气体的检测。

上述用于气体检测的罐体装置不仅便于携带、安装与使用而且能够实现气体的收集、储存与试验分析。

权利要求书1页 说明书4页 附图1页CN 209542220 U 2019.10.25C N 209542220U权　利　要　求　书1/1页CN 209542220 U1.一种用于气体检测的罐体装置，其特征在于，包括设有进气口(22)和排气口(5)的罐体主体，所述罐体主体中设有沿轴向贯通的气室(4)，所述气室(4)分别与所述进气口(22)和所述排气口(5)可开闭相连，所述罐体主体两端均设有法兰以实现所述气室(4)的密封，所述法兰上安装设有检测部以实现所述气室(4)中的气体的检测。

2.根据权利要求1所述的用于气体检测的罐体装置，其特征在于，还包括设于所述罐体主体下方的支撑部，所述支撑部与所述罐体主体相连以实现所述罐体主体的固定。

3.根据权利要求2所述的用于气体检测的罐体装置，其特征在于，所述支撑部包括托架底座(20)和固定夹(21)，所述罐体主体卡装在所述固定夹(21)中，所述固定夹(21)与所述托架底座(20)固定连接。

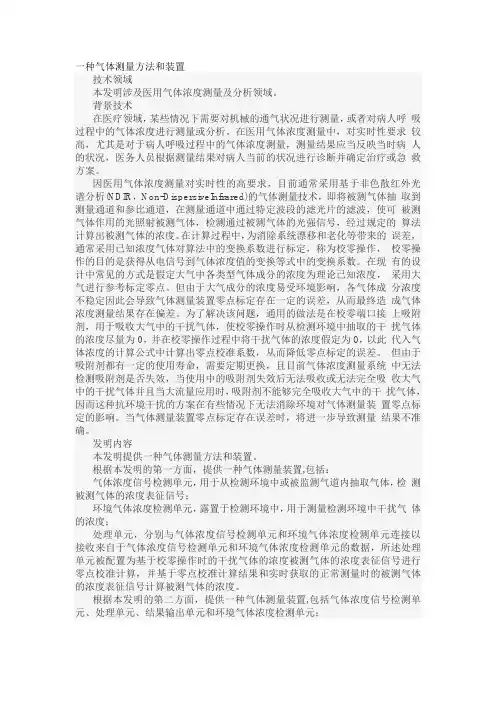

一种气体测量方法和装置技术领域本发明涉及医用气体浓度测量及分析领域。

背景技术在医疗领域，某些情况下需要对机械的通气状况进行测量，或者对病人呼吸过程中的气体浓度进行测量或分析。

在医用气体浓度测量中，对实时性要求较高，尤其是对于病人呼吸过程中的气体浓度测量，测量结果应当反映当时病人的状况，医务人员根据测量结果对病人当前的状况进行诊断并确定治疗或急救方案。

因医用气体浓度测量对实时性的高要求，目前通常采用基于非色散红外光谱分析(NDIR，Non-DispersiveInfrared)的气体测量技术，即将被测气体抽取到测量通道和参比通道，在测量通道中通过特定波段的滤光片的滤波，使可被测气体作用的光照射被测气体，检测通过被测气体的光强信号，经过规定的算法计算出被测气体的浓度。

在计算过程中，为消除系统漂移和老化等带来的误差，通常采用已知浓度气体对算法中的变换系数进行标定，称为校零操作，校零操作的目的是获得从电信号到气体浓度值的变换等式中的变换系数。

在现有的设计中常见的方式是假定大气中各类型气体成分的浓度为理论已知浓度，采用大气进行参考标定零点。

但由于大气成分的浓度易受环境影响，各气体成分浓度不稳定因此会导致气体测量装置零点标定存在一定的误差，从而最终造成气体浓度测量结果存在偏差。

为了解决该问题，通用的做法是在校零端口接上吸附剂，用于吸收大气中的干扰气体，使校零操作时从检测环境中抽取的干扰气体的浓度尽量为0，并在校零操作过程中将干扰气体的浓度假定为0，以此代入气体浓度的计算公式中计算出零点校准系数，从而降低零点标定的误差。

但由于吸附剂都有一定的使用寿命，需要定期更换，且目前气体浓度测量系统中无法检测吸附剂是否失效，当使用中的吸附剂失效后无法吸收或无法完全吸收大气中的干扰气体并且当大流量应用时，吸附剂不能够完全吸收大气中的干扰气体，因而这种抗环境干扰的方案在有些情况下无法消除环境对气体测量装置零点标定的影响。

当气体测量装置零点标定存在误差时，将进一步导致测量结果不准确。

专利名称：一种智能气体检测装置专利类型：发明专利
发明人：冯海江
申请号：CN201811203552.7
申请日：20181016
公开号：CN109239276A
公开日：
20190118
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能气体检测装置，包括气体检测装置，它装在第一电动推杆上，放在机体顶杆孔里，机体两侧有斜履带轮凹形存放型腔，支脚存放腔，底面有底部履带轮凹形存放型腔，斜履带轮凹形存放型腔有第二电动推杆和斜履带轮总成，底部履带轮凹形存放型腔有第三电动推杆和底部履带轮总成，支脚存放腔有第四电动推杆和支脚组件，机体前后有防爆监控摄像头，左，右防爆灯和防爆避障传感器，机体内有气体采集器和控制单元。

本发明履带和支脚可以收回，不易损坏，占地小，利于存放周转，具备三种前进方式，适应不同地形，可以检测高低处气体，全方面覆盖气体检测，具有自动测绘地形，选择前进方式，定位泄漏点的功能。

申请人：冯海江
地址：646200 四川省泸州市合江县虎头乡虎凤路33号
国籍：CN
更多信息请下载全文后查看。
