光伏并网原理示意图

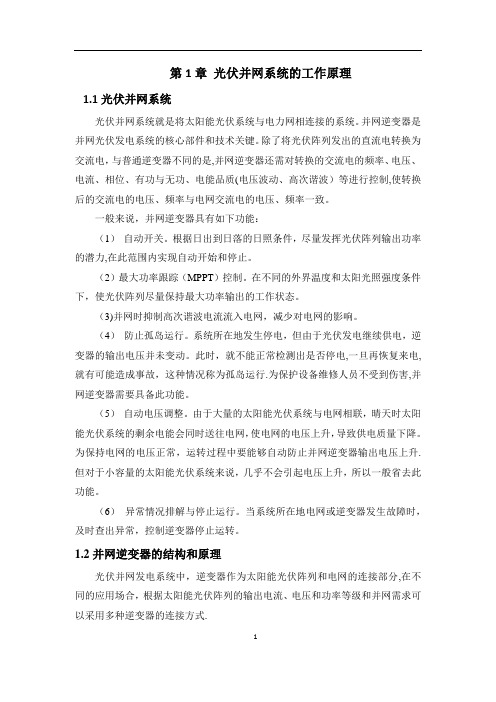

第1章光伏并网系统的工作原理1.1光伏并网系统光伏并网系统就是将太阳能光伏系统与电力网相连接的系统。

并网逆变器是并网光伏发电系统的核心部件和技术关键。

除了将光伏阵列发出的直流电转换为交流电，与普通逆变器不同的是,并网逆变器还需对转换的交流电的频率、电压、电流、相位、有功与无功、电能品质(电压波动、高次谐波）等进行控制,使转换后的交流电的电压、频率与电网交流电的电压、频率一致。

一般来说，并网逆变器具有如下功能：（1）自动开关。

根据日出到日落的日照条件，尽量发挥光伏阵列输出功率的潜力,在此范围内实现自动开始和停止。

（2）最大功率跟踪（MPPT）控制。

在不同的外界温度和太阳光照强度条件下，使光伏阵列尽量保持最大功率输出的工作状态。

（3)并网时抑制高次谐波电流流入电网，减少对电网的影响。

（4）防止孤岛运行。

系统所在地发生停电，但由于光伏发电继续供电，逆变器的输出电压并未变动。

此时，就不能正常检测出是否停电,一旦再恢复来电,就有可能造成事故，这种情况称为孤岛运行.为保护设备维修人员不受到伤害,并网逆变器需要具备此功能。

（5）自动电压调整。

由于大量的太阳能光伏系统与电网相联，晴天时太阳能光伏系统的剩余电能会同时送往电网，使电网的电压上升，导致供电质量下降。

为保持电网的电压正常，运转过程中要能够自动防止并网逆变器输出电压上升.但对于小容量的太阳能光伏系统来说，几乎不会引起电压上升，所以一般省去此功能。

（6）异常情况排解与停止运行。

当系统所在地电网或逆变器发生故障时，及时查出异常，控制逆变器停止运转。

1.2并网逆变器的结构和原理光伏并网发电系统中，逆变器作为太阳能光伏阵列和电网的连接部分,在不同的应用场合，根据太阳能光伏阵列的输出电流、电压和功率等级和并网需求可以采用多种逆变器的连接方式.（1）集中逆变器。

多组串联的光伏组件并联后再接在逆变器的直流输入侧，再通过逆变器变换为交流电并入单相或三相电网。

由于只有一个逆变器,系统设计成本低。

第2章单相光伏并网发电系统结构与工作原理2.1单相光伏并网发电系统基本原理薔电池组图2-1典型光伏发电系统框图单相光伏并网发电系统由四部分组成，即太阳能电池方阵、蓄电池组、逆变器和控制器，其典型的系统框图如图2-1所示。

并网光伏发电系统的主要特点是，与公用电网发生紧密的电联系。

光伏发电系统多余的电力向电网供电，不足的电力由电网补。

其工作的基本原理是，太阳能电池方阵受到太阳辐照，通过太阳能电池的光生伏打效应，将太阳光能直接转换为直流电能，太阳能电池方阵的输出端经防反充二极管接至控制器。

控制器的一对输出端接至蓄电池组，对其进行充、放电保护控制；控制器的另一对输出端通过开关接至逆变器，将直流电逆变为交流电，可以向交流负载供电，也可以通过锁相环节向电网输出与电网电压同频、同相的交流电。

这样就构成了一个完整的发电、输电和供电系统。

对于光伏并网系统而言，将太阳能经光伏电池阵列转化成电能馈送给交流电网，其间能量的传递与转换可以有很多种方式，并网逆变器的结构也因而有所不同,可以是直接从太阳能电池到电网的单级DC-AC变换结构，也可以是DC-DC和DC-AC的两级变换结构。

对于小功率光伏并网发电系统，由于光伏电池阵列的输出电压比较低，因而更多的采用了先通过一级DC-DC变换器升压，然后再通过一级DC-AC逆变器的两级变换并网结构。

太阳能并网逆变器的控制目标是控制并网逆变器的输出电流为稳定的高质量的正弦波电流，同时还要求并网逆变器输出的电流与电网电压同频、同相，因此需要采用合适的控制策略以达到上述的控制目标。

2.2光伏发电系统逆变器的拓扑结构由于太阳能电池，燃料电池每个单元的输出电压较低，所以在串联数量很少的情况下，并网逆变器的输入电压较低，这样并网逆变器就需要具有直流电压的提升和逆变的功能。

通常并网逆变器依照级数可以划分为单级式逆变器和多级式逆变器。

单级指直流电压的提升和产生正弦波的输出电流或者输出电压在同一级电路中完成。

输出电压平均值反馈值uf和电压给定信号ug的误差经过pi调节器形成电压内环的幅值给定然后乘以离散的正弦表格数据形成离散的正弦电压信号作为电压瞬时值内环的给定电压瞬时值给定值与反馈值的误差信号再经过p调节器产生pwm控制信号将此信号写入到dsp内部的比较寄存器cmpr1cmpr2与三角载波比较后产生4路pwm1pwm4开关信号控制主电路中功率器件的通断
.
9
所以，滤波电容的选取原则是在保证输出电 压的THD值满足要求的情况下，取值尽量小。 同时应尽可能使用高频特性较好、损耗较小 的CBB电容[4]。本文设计的逆变器的功率器 件开关频率为15kHz，设计截止频率fC为 2kHz。考虑到系统裕量，经计算与综合考虑， 选择滤波电感9mH，滤波电容3μF。
.
8
考虑到容量与频率等因素，系统主电路的开关管选 择电力MOSFET。其中，滤波电感的选择要尽可能 滤除调制波的高次谐波分量，提高输出波形质量， 滤波电感的高频阻抗与滤波电容的高频阻抗相比不 能过低，即滤波电感的感值不能太小。为满足输出 波形质量，要求一个采样周期中，电感电流的最大 变化量小于允许的电感电流纹波△ILfmax。滤波电 容的作用是和滤波电感一起滤除输出电压中的高次 谐波，从而改善输出电压的波形，滤波电容越大输 出电压的THD值越小。然而从电路来看，在输出电 压不变的情况下，增大滤波电容会使滤波电容的电 流增加，逆变器的无功能量增大，损耗增加，效率 降低，因此，滤波电容又不宜太大。
光伏电站光伏发电的原理及构成
主讲：贾护民
.
1
引言
随着环境污染、生态破坏及资源枯竭的日趋 严重，近年来世界各国竞相实施可持续发展 的能源政策，其中利用太阳能发电最受瞩目 一种，由于太阳能发电的普遍性，还有它的 长久性和廉洁性，它将成为未来能源组成的 一个重要来源。

光伏并网逆变器控制的设计
1 引言
21世纪，人类将面临着实现经济和社会可持续发展的重大挑战。

在有限资源和保护环境的双重制约下能源问题将更加突出，这主要体现在：①能源短缺；②环境污染；③温室效应。

因此，人类在解决能源问题，实现可持续发展时，只能依靠科技进步，大规模地开发利用可再生洁净能源。

太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。

文中阐述的功率为200W太阳能光伏并网逆变器，将太阳能电池板产生的直流电直接转换为220V/50Hz的工频正弦交流电输出至电网。

2 系统工作原理及其控制方案
2.1 光伏并网逆变器电路原理
太阳能光伏并网逆变器的主电路原理图如图1所示。

在本系统中，太阳能电池板输出的额定电压为62V的直流电，通过DC/DC变换器被转换为400V直流电，接着经过DC/AC逆变后就得到220V/50Hz的交流电。

系统保证并网逆变器输出的220V/50Hz正弦电流与电网的相电压同步。

图1 电路原理框图
2.2 系统控制方案
图2为光伏并网逆变器的主电路拓扑图，此系统由前级的DC/DC变换器和后级的DC/AC 逆变器组成。

DC/DC变换器的逆变电路可选择的型式有半桥式、全桥式、推挽式。

考虑到输入电压较低，如采用半桥式则开关管电流变大，而采用全桥式则控制复杂、开关管功耗增大，因此这里采用推挽式电路。

DC/DC变换器由推挽逆变电路、高频变压器、整流电路和滤波电感构成，它将太阳能电池板输出的62V的直流电压转换成400V的直流电压。

图2 主电路拓扑图。

5
二、组串式逆变器 组串式逆变器顾名思义是将光伏组件产生的直流电直接转变为交流电汇总后 升压、并网。因此，逆变器的功率都相对较小。光伏电站中一般采用50kW以 下的组串式逆变器。 （一）组串式逆变器优点： 1.不受组串间模块差异，和阴影遮挡的影响，同时减少光伏电池组件最佳工 作点与逆变器不匹配的情况，最大程度增加了发电量； 2.MPPT电压范围宽，组件配置更加灵活；在阴雨天，雾气多的部区，发电时 间长； 3.体积较小，占地面积小，无需专用机房，安装灵活； 4.自耗电低、故障影响小。 （二）组串式逆变器存在问题： 1.功率器件电气间隙小，不适合高海拔地区；元器件较多，集成在一起，稳 定性稍差； 2.户外型安装，风吹日晒很容易导致外壳和散热片老化； 3.逆变器数量多，总故障率会升高，系统监控难度大； 4.不带隔离变压器设计，电气安全性稍差，不适合薄膜组件负极接地系统。
21
3.2故障现象：逆变器不并网 故障分析：逆变器和电网没有连接， 可能原因： (1)交流开关没有合上。 (2)逆变器交流输出端子没有接上。 (3)接线时，把逆变器输出接线端子上排松动了。 解决办法：用万用表电压档测量逆变器交流输出电压，在正常情况下，输出端子应该有220V或 者380V电压，如果没有，依次检测接线端子是否有松动，交流开关是否闭合，漏电保护开关是 否断开。 3.3逆变器硬件故障：分为可恢复故障和不可恢复故障 故障分析：逆变器电路板，检测电路，功率回路，通讯回路等电路有故障。 解决办法：逆变器出现上述硬件故障，请把直流端和交流端全部断开，让逆变器停电30分钟以 上，如果自己能恢复就继续使用，如果不能恢复，就联系售后技术工程师。
直流侧断路器 PV+
PV-
直流支撑 逆变单元 电容
直流
EMI 滤波器

光伏幕墙
简介 光伏幕墙采用光伏电池技术，把太
阳光转化为能被人们利用的电能。这种
电能是一种净能源，发电过程中不消耗
宝贵的自然能源，也无废气，无噪音， 不污染环境，是一种新型“绿色”能源。
原理图
光伏幕墙主要分为三大系统：
光伏电池系统 控制系统 幕墙系统
光伏发电并网示意图
1、光伏电池系统
光伏电池主要分为：单晶硅、多晶硅和薄膜电池。其中单 晶硅光电转换效率最高，多晶硅其次，薄膜最低（a-Si非晶硅， CdTe碲化镉,CIS铜铟硒）。
2.所有接线隐藏在幕墙系统内。 3.晶硅电池不宜竖向放置，将减少40%的发电量。
4.适度控制电池板挠度。
5.幕墙系统背面应通风良好，防止电池板温度过高。
光伏幕墙角度和朝向
多种形式的结合，满足建筑的美观要求。 先进材料的应用，体现高科技成果与建筑的完美结合。
光伏建筑一体化（BIPV）形式
光伏建筑一体化（BIPV）形式
光伏电站（BAPV）形式
其它
幕墙技术要熟知的几个要素：
1、了解幕墙材料性能及规格 2、懂受力分析、结构计算 3、熟知各种相关规范及标准 4、熟悉各种装配工艺原理
光伏电池
多晶硅
156x156单晶硅
1400x1100非晶硅
光伏电池构造
接线盒用太阳能电池的光伏 效应将太阳能转化为直流电能并贮存，或通过逆 变器等将直流电能转化为交流电直接供交流负载 使用。
3、幕墙系统设计因素
1.建筑物所在地，朝向，太阳照度等。

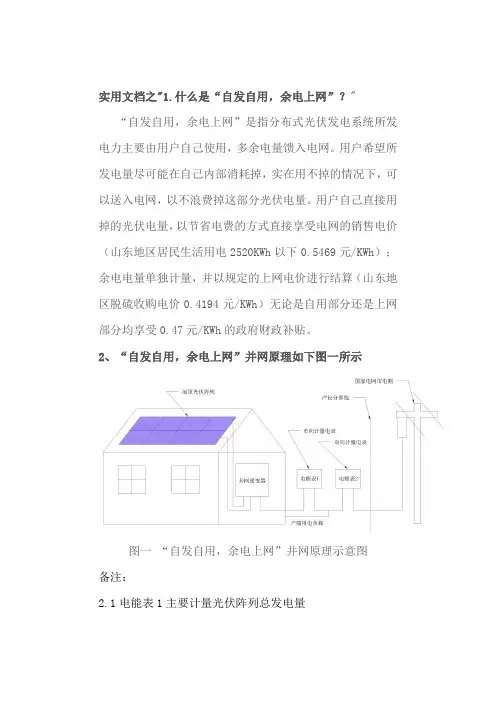

实用文档之"1.什么是“自发自用，余电上网”？"
“自发自用，余电上网”是指分布式光伏发电系统所发电力主要由用户自己使用，多余电量馈入电网。

用户希望所发电量尽可能在自己内部消耗掉，实在用不掉的情况下，可以送入电网，以不浪费掉这部分光伏电量。

用户自己直接用掉的光伏电量，以节省电费的方式直接享受电网的销售电价（山东地区居民生活用电2520KWh以下0.5469元/KWh）；余电电量单独计量，并以规定的上网电价进行结算（山东地区脱硫收购电价0.4194元/KWh）无论是自用部分还是上网部分均享受0.47元/KWh的政府财政补贴。

2、“自发自用，余电上网”并网原理如下图一所示
图一“自发自用，余电上网”并网原理示意图
备注：
2.1电能表1主要计量光伏阵列总发电量
2.2电能表2具有双向计量功能，正向计量用户所用国家电网市电电量，反向计量剩余馈入电网的光伏电量，用户所用光伏电量=电能表1（总发电量）-电能表2（反向电量）3、举例如下：
山东省淄博市沂源县一居民利用自家屋顶安装分布式光伏电站，装机容量为5KW,全年平均每天用电量10KWh,按照山东淄博沂源地区全年平均有效光照4.2h计算，理想状态下全年平均每天发电量为：5KW*4.2h=21KWh.其收益如下：3.1平均每天享受度电补贴：21 KWh*0.47元/KWh=9.87元3.2平均每天节约电费：10 KWh*0.5469元/KWh=5.469元3.3平均每天向国家电网发电收益：11KWh*0.4194元/KWh=4.6134元
综上所述，该居民全年平均每天收益为：20元左右。

（3） 光伏发电系统在白天阳光照射时发电，该时段也是电网用电高峰期，从而舒缓高 峰电力需求；
（4） 光伏组件一般安装在建筑的屋顶及墙的南立面上直接吸收太阳能，可降低了墙面 及屋顶的温升；
（5） 并网光伏发电系统没有噪音、没有污染物排放、不消耗任何燃料，绿色环保。
编辑ppt
7
二、常见名词术语
建材型：太阳能电池与建筑材料复合在一起成为不可 分割的建筑构件或建筑材料。
编辑ppt
6
太阳能光伏建筑的优点
从建筑、技术和经济角度来看，太阳能光伏建筑有诸多优点： （1） 可以有效地利用建筑物屋顶和幕墙，无需占用土地资源，这对于土地昂贵的城市
建筑尤其重要； （2） 可原地发电、原地用电，在一定距离范围内可以节省电站送电网的投资。对于联
网系统，光伏阵列所发电力既可供给本建筑物负载使用，也可送入电网；
离网光伏屋顶系统： 离网光伏屋顶系统由光伏组件、逆变器、控制装置、蓄电池组成。以光伏
电池板为发电部件，控制器对所发的电能进行调节和控制，一方面把调整后的 能量送往直流负载或交流负载，另一方面把多余的能量送往蓄电池组储存，当 所发的电不能满足负载需要时，控制器又把蓄电池的电能送往负载。蓄电池充 满电后，控制器要控制蓄电池不被过充。当蓄电池所储存的电能放完时，控制 器要控制蓄电池不被过放电，保护蓄电池。蓄电池可以贮能，以便在夜间或阴 雨天保证负载用电。
编辑ppt
15
可逆流低压并网发电系统
编辑ppt
16
不可逆流低压并网发电系统
编辑ppt
17
2、离网光伏屋顶系统
离网系统是独立的供电系统，其特点是必须 使用蓄电池储能，在电能不足时通过电路切 换，将负载切换由市电供电。
离网系统的逆变器与并网系统的逆变器虽然 原理近似，但存在较大差别。

1.电流源 电流源是相对于电压源来说的. 对于电压源，电源输出到负载两端的电压试
图维持不变，这就是说，电源上的电压是恒定的， 从欧姆定律来看，就是电源电压V不变，I和R可 以变化，即V=IR
对于电流源，电源输出到负载的电流试图不 变，也就是来自电源的电流不变。这并不常见， 但确实存在，并且在许多场合得到应用，也遵从 欧姆定律，即V=IR
3
并网逆变器拓扑结构
其实在实际运行中电流源和电压源不是很好区分，但 是也有很多特点可循，在电力电子设备中，可以看它的控 制对象来区分是电压源和电流源，电压源是以电压为控制 对象，而电流源是以电流为控制对象，也就是常说的直接 电流控制，现在的光伏并网逆变器就以三相交流输出电流 为主要控制对象加上直流电压来实现MPPT最大功率跟踪 控制的。
其中T1-T6 就是IGBT功率模 块，L是滤波电抗 器，C为滤波电容
7
并网逆变器拓扑结构
我公司的逆 变器就是由两个 这样相同的结构 并联成500kW
8
并网逆变器拓扑结构
这是滤 波电抗器 和滤波电 容
9
太阳能电池特性
以下2个图是太阳能电池在不同辐照，不同温度下的IV曲线，图中S表示辐 照强度，T表示电池板温度
1.并网逆变器拓扑结构 2.太阳能电池特性 3.并网逆变器原理
1
并网逆变器拓扑结构
并网逆变器实际上是一种电流型并网的 有源逆变电力电子设备，要想系统的了解 这种并网逆变器，需要明白几个概念： • 1.什么是电流源？ • 2.什么是有源逆变？ • 3.为什么会并网？也就是为什么电流会流向 电网？
2
并网逆变器拓扑结构
图中的U1为逆变器， U0为电网，Z1逆变器和电 网间的线路阻抗，i1是并 网电流，它们之间的关系 是i1=U1-U0/Z1，也就是要 实现并网，必须符合 U1>U0，这就是在直流电 压过低时不能并网的原因。

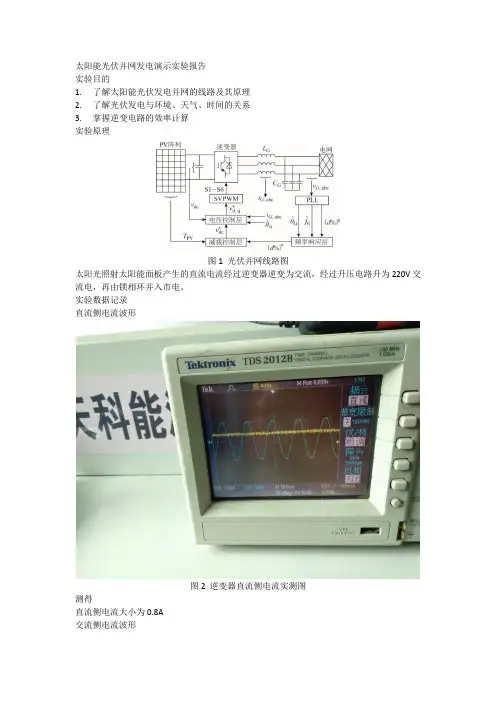

太阳能光伏并网发电演示实验报告
实验目的
1.了解太阳能光伏发电并网的线路及其原理
2.了解光伏发电与环境、天气、时间的关系
3.掌握逆变电路的效率计算
实验原理
图1 光伏并网线路图
太阳光照射太阳能面板产生的直流电流经过逆变器逆变为交流，经过升压电路升为220V交流电，再由锁相环并入市电。

实验数据记录
直流侧电流波形
图2 逆变器直流侧电流实测图
测得
直流侧电流大小为0.8A
交流侧电流波形
图3 交流侧电流实测图
测得交流侧电流的峰峰值为0.8A
算得平均值为0.28A
理论计算
电流型的逆变电路，输出的交流电流的几波有效值与直流电流的关系为插入公式
但是实际中交流电流的有效值的理论值的。

电池板的大面积布置，产生各种寄生参 数，外界及其他逆变器工作时对直流端干 扰很容易被电池板捕获，并直接传递到逆 变器上，影响逆变器的稳定工作。
直流EMI滤波器
2、直流支撑电容
光伏并网逆变器主电路结构拓扑图
直流支撑电容作用是防止因负载的突变以及电容器 本身的寄生电感产生感生电动势而导致直流母线电 压大幅度突变。 放电电阻的作用是逆变器停止工作时，为直流支撑电 容提供放电的回路，把直流支撑电容所存储的电能释 放掉。
3、IGBT模块
IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双 极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型 场效应管)组成的复合全控型电压驱动式功率半导体器件， GTR饱和压降低，载流密度大，但驱动电大;MOSFET 驱动功率很小，开关速度快，但导通压降大，载流密度 小。IGBT综合了以上两种器件的优点，驱动功率小而饱 和压降低。
4、PWM控制器
脉宽调制(PWM)是指用微处理器的数字输出来对模拟电路进行控制，是一种对 模拟信号电平进行数字编码的方法。以数字方式控制模拟电路，可以大幅度降 低系统的成本和功耗。正弦波脉宽调制的特点是输出脉宽列是不等宽的,宽度按 正弦规律变化,输出波形接近正弦波。正弦波脉宽调制也叫SPWM。 SPWM(Sinusoidal PWM)法是一种比较成熟的，目前使用较广泛的PWM法。前 面提到的采样控制理论中的一个重要结论：冲量相等而形状不同的窄脉冲加在 具有惯性的环节上时，其效果基本相同。SPWM法就是以该结论为理论基础， 用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆 变电路中开关器件的通断，使其输出的脉冲电压的面积与所希望输出的正弦波 在相应区间内的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输 出电压的频率和幅值。

解读自发自用余电上网 This model paper was revised by the Standardization Office on December 10, 2020
1.什么是“自发自用，余电上网”
“自发自用，余电上网”是指分布式光伏发电系统所发电力主要由用户自己使用，多余电量馈入电网。

用户希望所发电量尽可能在自己内部消耗掉，实在用不掉的情况下，可以送入电网，以不浪费掉这部分光伏电量。

用户自己直接用掉的光伏电量，以节省电费的方式直接享受电网的销售电价（山东地区居民生活用电2520KWh以下元/KWh）；余电电量单独计量，并以规定的上网电价进行结算（山东地区脱硫收购电价元/KWh）无论是自用部分还是上网部分均享受元/KWh的政府财政补贴。

2、“自发自用，余电上网”并网原理如下图一所示
图一“自发自用，余电上网”并网原理示意图
备注：
电能表1主要计量光伏阵列总发电量
电能表2具有双向计量功能，正向计量用户所用国家电网市电电量，反向计量剩余馈入电网的光伏电量，用户所用光伏电量=电能表1（总发电量）-电能表2（反向电量）
3、举例如下：
山东省淄博市沂源县一居民利用自家屋顶安装分布式光伏电站，装机容量为5KW,全年平均每天用电量10KWh,按照山东淄博沂源地区全年平均有效光照计算，理想状态下全年平均每天发电量为：5KW*=21KWh.其收益如下：
平均每天享受度电补贴：21 KWh*元/KWh=元
平均每天节约电费：10 KWh*元/KWh=元
平均每天向国家电网发电收益：11KWh*元/KWh=元综上所述，该居民全年平均每天收益为：20元左右。

19
四．光伏逆变器的安装注意事项及维护：
逆变器安装维修的注意事项：
1、在安装前首先应该检查逆变器是否在运输过程中有
无损坏。
2、在选择安装场地时，应该保证周围内没有任何其他
电力电子设备的干扰。
3、在进行电气连接之前，务必采用不透光材料将光伏
电池板覆盖或断开直流侧断路器。暴露于阳光，光伏
阵列将会产生危险电压。
太阳能光伏并网系统结构图如图1所示。本系统采用两级式设计， 前级为升压斩波器，后级为全桥式逆变器。前级用于最大功率追踪， 后级实现对并网电流的控制。控制都是由DSP芯片TMS320F2812协 调完成。
图1 光伏并网系统结构图
3
逆变器的设计 太阳能并网逆变器是并网发电系统的核心部分
，其主要功能是将太阳能电池板发出的直流电逆 变成单相交流电，并送入电网。同时实现对中间 电压的稳定，便于前级升压斩波器对最大功率点 的跟踪。并且具有完善的并网保护功能，保证系 统能够安全可靠地运行。图2是并网逆变器的原 理图。
12
13
2.高频环节逆变技术 高频环节逆变电路如图2 所示，就是利用高频变
压器替代低频变压器进行能量传输、并实现变流装置 的一、二次侧电源之间的电器隔离，从而减小了变压 器的体积和重量，降低了音频噪音，此外逆变器还具 有变换效率高、输出电压纹波小等优点。此类技术中 也有不用变压器隔离的，在逆变器前面直接用一级高 频升压环节，这级高频环节可以提高逆变侧的直流电 压，使得逆变器输出与电网电压相当，但是这样方式 没有实现输入输出的隔离，比较危险，相比这两种技 术来讲，高频环节的逆变器比低频逆变器技术难度高 、造价高、拓扑结构复杂。
•
按直流电源分可分为:
（1）电压源型逆变器（VSI）

定义与工作原理
工作原理
定义
光伏并网逆变器的分类
按功率等级分类
根据功率等级的不同，光伏并网逆变器可以分为小型、中型和大型三种类型。
按工作原理分类
光伏并网逆变器可以分为单相和三相两种类型，其中三相光伏并网逆变器又可以分为三相三线制和三相四线制。
光伏并网逆变器的应用场景
家庭应用
光伏并网逆变器可以用于家庭太阳能发电系统，将太阳能转化为电能，供给家庭使用。
太阳能光伏并网逆变器的原理教材教学课件
目录
光伏并网逆变器概述 光伏电池板的工作原理 逆变器的工作原理 光伏并网逆变器的控制策略 光伏并网逆变器的安装与维护 案例分析
01
CHAPTER
光伏并网逆变器概述
光伏并网逆变器是将太阳能电池板产生的直流电转换为交流电，并能够与电网进行连接的设备。
光伏并网逆变器通过最大功率点跟踪（MPPT）技术，将太阳能电池板产生的直流电转换为交流电，并经过滤波处理后，与电网进行连接。
光伏电池板的效率
03
CHAPTER
逆变器的工作原理
逆变器是一种将直流电能转换为交流电能的电子设备。
逆变器的定义
工作原理
电路结构
逆变器通过半导体开关器件的导通和关断，将直流电转换为交流电。
逆变器通常由输入滤波电路、整流电路、储能电路、逆变电路和输出滤波电路等部分组成。
03
02
01
逆变器的定义与工作原理
光伏效应由法国物理学家贝克雷尔于1839年首次发现，随后在1876年，德国物理学家爱因斯坦解释了光伏效应的原理。
光伏效应的发现
光伏电池板利用光伏效应将光能转化为直流电能，是太阳能光伏发电系统的核心组成部分。
光伏效应的应用
