光伏发电系统中逆变器的原理与应用

光伏并网逆变器工作原理
光伏并网逆变器是一种将光伏发电系统产生的直流电转换为交流电并与电网进行连接的设备，其工作原理如下：
1. 光伏发电：光伏电池板将太阳光转换为直流电。

当太阳光照射到光伏电池板上时，光子的能量激发电池中的电子，从而产生直流电。

2. MPPT控制：光伏并网逆变器内部配备了最大功率点跟踪（MPPT）控制器。

MPPT控制器可以监测光伏电池板的输出电压和电流，并通过适当调节输出电流和电压的方式，以最大效率地提取光伏电池板所能提供的最大功率。

3. 直流-交流转换：光伏并网逆变器将从光伏电池板获得的直流电转换为电网所需的交流电。

首先，逆变器内部的整流器将输入的直流电转换为中间直流电，然后通过高频变压器将中间直流电转换为交流电。

4. 同期控制：为了保证光伏发电系统并网运行时能够与电网保持同频同相，光伏并网逆变器内部配备了同期控制器。

同期控制器可以通过监测电网的电压和频率，并相应调整逆变器输出的电流和电压，以确保光伏发电系统与电网保持同步运行。

5. 并网连接：光伏并网逆变器将转换后的交流电与电网进行连接。

逆变器会通过电网侧的保护装置，如断路器和接地装置，确保逆变器与电网之间的安全连接。

通过以上工作原理，光伏并网逆变器能够将光伏发电系统产生的直流电转换为交流电，并将其注入电网中，实现对电网的供电。

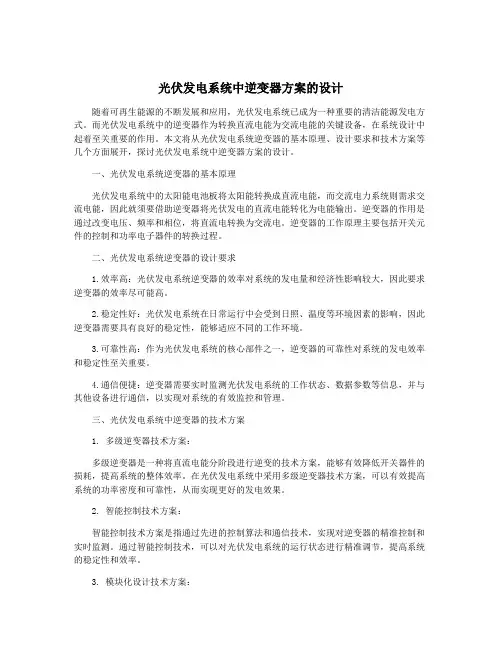

光伏发电系统中逆变器方案的设计随着可再生能源的不断发展和应用，光伏发电系统已成为一种重要的清洁能源发电方式。

而光伏发电系统中的逆变器作为转换直流电能为交流电能的关键设备，在系统设计中起着至关重要的作用。

本文将从光伏发电系统逆变器的基本原理、设计要求和技术方案等几个方面展开，探讨光伏发电系统中逆变器方案的设计。

一、光伏发电系统逆变器的基本原理光伏发电系统中的太阳能电池板将太阳能转换成直流电能，而交流电力系统则需求交流电能，因此就须要借助逆变器将光伏发电的直流电能转化为电能输出。

逆变器的作用是通过改变电压、频率和相位，将直流电转换为交流电。

逆变器的工作原理主要包括开关元件的控制和功率电子器件的转换过程。

二、光伏发电系统逆变器的设计要求1.效率高：光伏发电系统逆变器的效率对系统的发电量和经济性影响较大，因此要求逆变器的效率尽可能高。

2.稳定性好：光伏发电系统在日常运行中会受到日照、温度等环境因素的影响，因此逆变器需要具有良好的稳定性，能够适应不同的工作环境。

3.可靠性高：作为光伏发电系统的核心部件之一，逆变器的可靠性对系统的发电效率和稳定性至关重要。

4.通信便捷：逆变器需要实时监测光伏发电系统的工作状态、数据参数等信息，并与其他设备进行通信，以实现对系统的有效监控和管理。

三、光伏发电系统中逆变器的技术方案1. 多级逆变器技术方案：多级逆变器是一种将直流电能分阶段进行逆变的技术方案，能够有效降低开关器件的损耗，提高系统的整体效率。

在光伏发电系统中采用多级逆变器技术方案，可以有效提高系统的功率密度和可靠性，从而实现更好的发电效果。

2. 智能控制技术方案：智能控制技术方案是指通过先进的控制算法和通信技术，实现对逆变器的精准控制和实时监测。

通过智能控制技术，可以对光伏发电系统的运行状态进行精准调节，提高系统的稳定性和效率。

3. 模块化设计技术方案：模块化设计技术方案是指将逆变器设计为多个功能模块组成的结构，可以根据实际需要进行灵活组合和扩展。

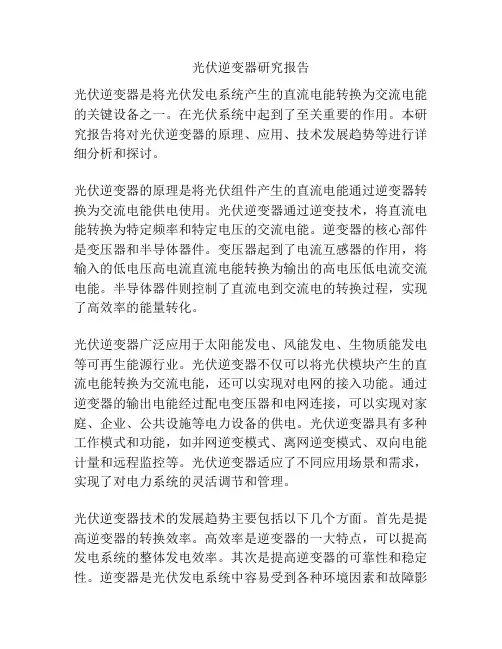

光伏逆变器研究报告光伏逆变器是将光伏发电系统产生的直流电能转换为交流电能的关键设备之一。

在光伏系统中起到了至关重要的作用。

本研究报告将对光伏逆变器的原理、应用、技术发展趋势等进行详细分析和探讨。

光伏逆变器的原理是将光伏组件产生的直流电能通过逆变器转换为交流电能供电使用。

光伏逆变器通过逆变技术，将直流电能转换为特定频率和特定电压的交流电能。

逆变器的核心部件是变压器和半导体器件。

变压器起到了电流互感器的作用，将输入的低电压高电流直流电能转换为输出的高电压低电流交流电能。

半导体器件则控制了直流电到交流电的转换过程，实现了高效率的能量转化。

光伏逆变器广泛应用于太阳能发电、风能发电、生物质能发电等可再生能源行业。

光伏逆变器不仅可以将光伏模块产生的直流电能转换为交流电能，还可以实现对电网的接入功能。

通过逆变器的输出电能经过配电变压器和电网连接，可以实现对家庭、企业、公共设施等电力设备的供电。

光伏逆变器具有多种工作模式和功能，如并网逆变模式、离网逆变模式、双向电能计量和远程监控等。

光伏逆变器适应了不同应用场景和需求，实现了对电力系统的灵活调节和管理。

光伏逆变器技术的发展趋势主要包括以下几个方面。

首先是提高逆变器的转换效率。

高效率是逆变器的一大特点，可以提高发电系统的整体发电效率。

其次是提高逆变器的可靠性和稳定性。

逆变器是光伏发电系统中容易受到各种环境因素和故障影响的设备，需要具备较高的可靠性。

再次是降低逆变器的成本。

逆变器的成本主要包括材料成本、制造成本和运营维护成本等，在技术和流程方面的不断改进可以降低逆变器的总体成本。

最后是实现智能化和互联网化。

随着物联网和人工智能技术的发展，逆变器可以实现监测、控制、诊断等功能，提高光伏发电系统的管理和运营效率。

综上所述，光伏逆变器是光伏发电系统的核心设备，具有重要的应用价值和发展前景。

随着可再生能源的快速发展和技术的不断进步，光伏逆变器将会不断优化和创新，为人们提供更加便捷、高效和可靠的电力服务。

光伏逆变器的原理与作用一、光伏逆变器的原理光伏逆变器是一种将直流电转化为交流电的电力电子设备。

其基本工作原理主要是基于电力半导体开关管的通断作用，通过对开关管的周期性开关控制，将直流电转换为交流电。

光伏逆变器的核心部分是逆变桥路和控制器。

逆变桥路主要由电力半导体开关管组成，负责将直流电转化为交流电，而控制器则负责控制开关管的开关状态，以达到最佳的逆变效果。

此外，光伏逆变器还通常配备有电压、电流、功率等保护功能，以确保设备的正常工作和安全。

二、光伏逆变器的作用1. 光伏发电系统的核心设备：光伏逆变器是光伏发电系统的核心设备，它将光伏板产生的直流电转换为交流电，方便用户的使用。

同时，光伏逆变器还可以根据实际需求进行电压和电流的调节，以提高发电效率和设备安全性。

2. 转换能量形式：光伏逆变器可以将直流电能转换为交流电能，实现了能量的转换和传输。

在光伏发电系统中，太阳光的能量形式转换为电能，通过光伏逆变器将其转换为交流电，可以被各种电器设备使用。

3. 保护功能：光伏逆变器通常配备有各种保护功能，如过压保护、欠压保护、过流保护等，可以有效地保护光伏设备和避免因异常情况导致的损失。

这些保护功能可以通过控制器来实现，通过检测和控制开关管的开关状态，避免过载、过压、短路等异常情况的发生。

4. 智能控制：光伏逆变器可以通过控制器实现智能控制，可以根据实际需求进行发电量的调节和控制。

同时，光伏逆变器还可以与智能电网系统连接，实现双向互动，可以根据实际需求进行电力交换。

5. 提高发电效率：光伏逆变器可以通过优化逆变过程，提高发电效率。

例如，可以通过调节交流电的电压、电流等参数，提高发电效率；还可以通过控制开关管的开关状态，实现最大功率点追踪，提高发电效率。

总之，光伏逆变器在光伏发电系统中起着至关重要的作用。

它可以将光伏板产生的直流电转换为交流电，方便用户使用；同时还可以实现能量的转换和传输，保护设备和提高发电效率。

随着光伏技术的不断发展，光伏逆变器的技术也在不断进步，未来光伏逆变器将在光伏发电系统中发挥更加重要的作用。

太阳能光伏逆变器工作原理太阳能光伏逆变器是将太阳能光伏发电系统产生的直流电转换为交流电的关键设备。

它通过波形质量控制和频率变换，实现太阳能发电系统向电网输出电能，从而满足家庭和工业用电需求。

本文将详细介绍太阳能光伏逆变器的工作原理及其技术特点。

一、太阳能光伏逆变器的工作原理1. 光伏效应太阳能光伏逆变器的工作原理基于光伏效应。

光伏效应是指在半导体材料中，当太阳光照射到半导体表面时，光子激发了半导体中的电子，使其跃迁到导带形成电子-空穴对。

由于半导体结构的特殊性质，电子-空穴对会在材料内部产生电流。

2. 太阳能光伏电池组件太阳能光伏电池组件是太阳能光伏逆变器的输入端，将光伏效应产生的直流电源输入到逆变器中。

太阳能光伏电池组件由多个太阳能光伏电池单元串联或并联而成，能够将太阳能转换为直流电能。

3. 推进器/变换器光伏电池组件产生的直流电必须经过推进器或变换器进行电压调整和电流整流。

推进器/变换器能够根据电网的要求调整直流电的电压和电流，保证输出的电能符合电网标准。

4. 逆变器逆变器是太阳能光伏逆变器的关键部件，主要负责将直流电转换为交流电。

逆变器具备波形质量控制和频率转换的能力，能够将直流电转换为符合电网要求的交流电。

5. 电网连接逆变器将转换后的交流电能够直接连接到电网中，供家庭和工业用电。

同时，逆变器还能根据电网的变化实时调整电流和电压的波形，确保输出电能的稳定性和安全性。

二、太阳能光伏逆变器的技术特点1. 系统效率太阳能光伏逆变器的主要目标是提高太阳能发电系统的效率。

通过优化功率转换过程，减少能量损失，提高系统的总体效率。

一般来说，高效率的太阳能光伏逆变器能够提高整个系统的能量输出。

2. MPPT技术最大功率点跟踪（MPPT）是太阳能光伏逆变器的关键技术之一。

MPPT技术能够根据太阳能的辐射强度和温度变化，实时调整太阳能电池的工作电压和电流，以确保将光伏组件的输出功率最大化。

3. 波形控制太阳能光伏逆变器的另一项重要技术是波形控制。

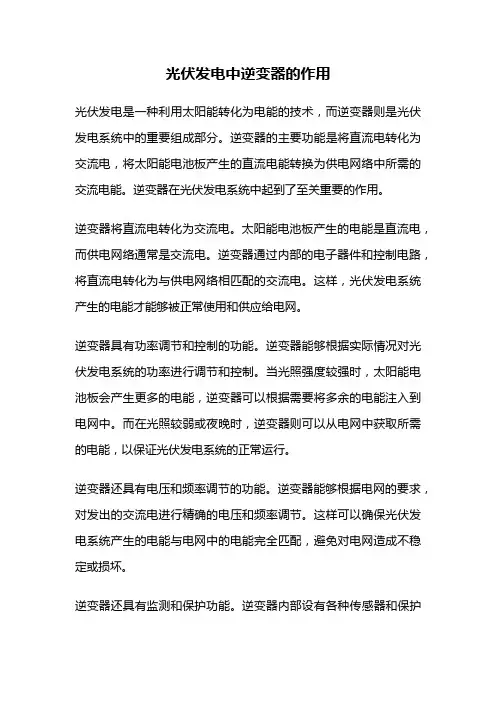

光伏发电中逆变器的作用光伏发电是一种利用太阳能转化为电能的技术，而逆变器则是光伏发电系统中的重要组成部分。

逆变器的主要功能是将直流电转化为交流电，将太阳能电池板产生的直流电能转换为供电网络中所需的交流电能。

逆变器在光伏发电系统中起到了至关重要的作用。

逆变器将直流电转化为交流电。

太阳能电池板产生的电能是直流电，而供电网络通常是交流电。

逆变器通过内部的电子器件和控制电路，将直流电转化为与供电网络相匹配的交流电。

这样，光伏发电系统产生的电能才能够被正常使用和供应给电网。

逆变器具有功率调节和控制的功能。

逆变器能够根据实际情况对光伏发电系统的功率进行调节和控制。

当光照强度较强时，太阳能电池板会产生更多的电能，逆变器可以根据需要将多余的电能注入到电网中。

而在光照较弱或夜晚时，逆变器则可以从电网中获取所需的电能，以保证光伏发电系统的正常运行。

逆变器还具有电压和频率调节的功能。

逆变器能够根据电网的要求，对发出的交流电进行精确的电压和频率调节。

这样可以确保光伏发电系统产生的电能与电网中的电能完全匹配，避免对电网造成不稳定或损坏。

逆变器还具有监测和保护功能。

逆变器内部设有各种传感器和保护装置，能够实时监测光伏发电系统的工作状态和电能输出情况。

一旦发现异常情况，如电流过大、电压过高或过低等，逆变器会自动切断电路，以保护光伏发电系统和电网的安全。

逆变器还能够提供实时的数据监控和管理功能。

通过逆变器内部的数据采集和处理系统，可以实时监测光伏发电系统的发电效率、功率输出、电能消耗等数据，并将其显示在监控界面上。

这样，用户可以及时了解光伏发电系统的运行情况，进行调整和管理，以提高发电效率和节约能源。

总结起来，逆变器在光伏发电系统中起着至关重要的作用。

它不仅将直流电转化为交流电，使光伏发电系统产生的电能能够被正常供应到电网中，还具有功率调节、电压和频率调节、监测和保护、数据监控和管理等多种功能。

逆变器的性能和质量直接影响着光伏发电系统的效率和安全性。

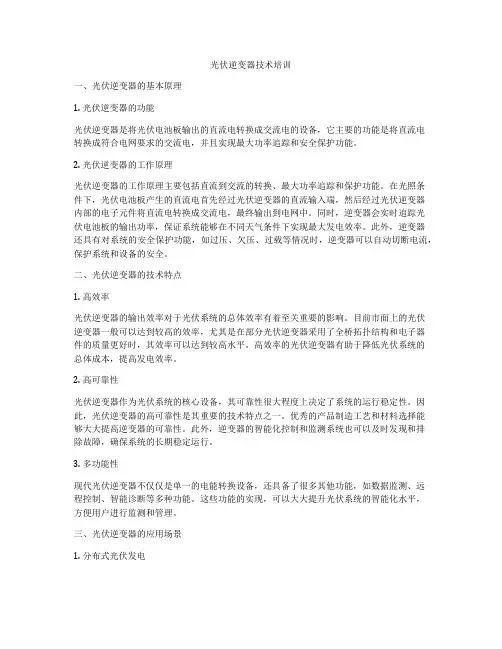

光伏逆变器技术培训一、光伏逆变器的基本原理1. 光伏逆变器的功能光伏逆变器是将光伏电池板输出的直流电转换成交流电的设备，它主要的功能是将直流电转换成符合电网要求的交流电，并且实现最大功率追踪和安全保护功能。

2. 光伏逆变器的工作原理光伏逆变器的工作原理主要包括直流到交流的转换、最大功率追踪和保护功能。

在光照条件下，光伏电池板产生的直流电首先经过光伏逆变器的直流输入端，然后经过光伏逆变器内部的电子元件将直流电转换成交流电，最终输出到电网中。

同时，逆变器会实时追踪光伏电池板的输出功率，保证系统能够在不同天气条件下实现最大发电效率。

此外，逆变器还具有对系统的安全保护功能，如过压、欠压、过载等情况时，逆变器可以自动切断电流，保护系统和设备的安全。

二、光伏逆变器的技术特点1. 高效率光伏逆变器的输出效率对于光伏系统的总体效率有着至关重要的影响。

目前市面上的光伏逆变器一般可以达到较高的效率，尤其是在部分光伏逆变器采用了全桥拓扑结构和电子器件的质量更好时，其效率可以达到较高水平。

高效率的光伏逆变器有助于降低光伏系统的总体成本，提高发电效率。

2. 高可靠性光伏逆变器作为光伏系统的核心设备，其可靠性很大程度上决定了系统的运行稳定性。

因此，光伏逆变器的高可靠性是其重要的技术特点之一。

优秀的产品制造工艺和材料选择能够大大提高逆变器的可靠性。

此外，逆变器的智能化控制和监测系统也可以及时发现和排除故障，确保系统的长期稳定运行。

3. 多功能性现代光伏逆变器不仅仅是单一的电能转换设备，还具备了很多其他功能，如数据监测、远程控制、智能诊断等多种功能。

这些功能的实现，可以大大提升光伏系统的智能化水平，方便用户进行监测和管理。

三、光伏逆变器的应用场景1. 分布式光伏发电分布式光伏发电系统是指将光伏电池板安装在建筑物或者设施上，通过逆变器将直流电转换成交流电，然后接入当地的电网进行供电。

这种光伏系统常见于大型商业综合体、公共建筑和工厂企业等场所。

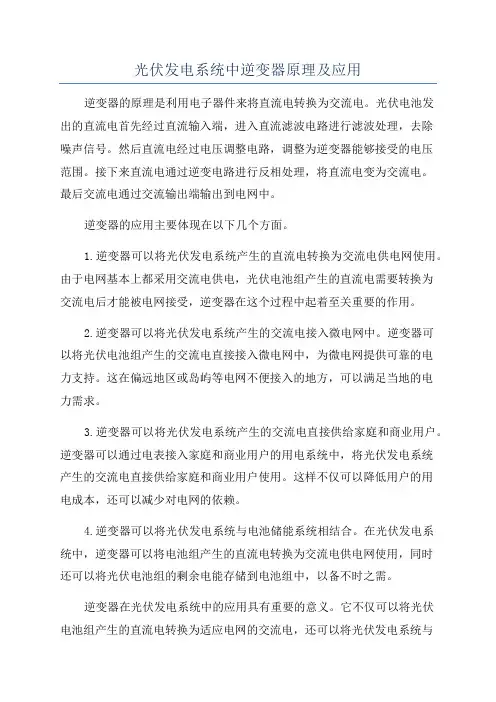

光伏发电系统中逆变器原理及应用逆变器的原理是利用电子器件来将直流电转换为交流电。

光伏电池发出的直流电首先经过直流输入端，进入直流滤波电路进行滤波处理，去除噪声信号。

然后直流电经过电压调整电路，调整为逆变器能够接受的电压范围。

接下来直流电通过逆变电路进行反相处理，将直流电变为交流电。

最后交流电通过交流输出端输出到电网中。

逆变器的应用主要体现在以下几个方面。

1.逆变器可以将光伏发电系统产生的直流电转换为交流电供电网使用。

由于电网基本上都采用交流电供电，光伏电池组产生的直流电需要转换为交流电后才能被电网接受，逆变器在这个过程中起着至关重要的作用。

2.逆变器可以将光伏发电系统产生的交流电接入微电网中。

逆变器可以将光伏电池组产生的交流电直接接入微电网中，为微电网提供可靠的电力支持。

这在偏远地区或岛屿等电网不便接入的地方，可以满足当地的电力需求。

3.逆变器可以将光伏发电系统产生的交流电直接供给家庭和商业用户。

逆变器可以通过电表接入家庭和商业用户的用电系统中，将光伏发电系统产生的交流电直接供给家庭和商业用户使用。

这样不仅可以降低用户的用电成本，还可以减少对电网的依赖。

4.逆变器可以将光伏发电系统与电池储能系统相结合。

在光伏发电系统中，逆变器可以将电池组产生的直流电转换为交流电供电网使用，同时还可以将光伏电池组的剩余电能存储到电池组中，以备不时之需。

逆变器在光伏发电系统中的应用具有重要的意义。

它不仅可以将光伏电池组产生的直流电转换为适应电网的交流电，还可以将光伏发电系统与电池储能系统相结合，为家庭、商业用户和微电网提供可靠的电力供应。

随着光伏技术的不断发展，逆变器的性能和效率也得到了极大的提升，为光伏发电系统的应用提供了更可靠的能源转换解决方案。

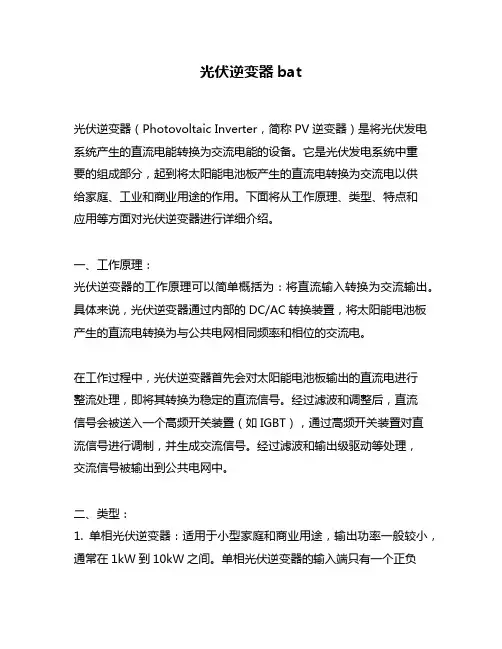

光伏逆变器原理基础知识从事电力行业的各位同仁们应当会常常听说逆变器，知道逆变器的用途与功能，今日就先带大家了解一下光伏逆变器的原理吧。

一、工作原理及特点：工作原理：逆变装置的核心，是逆变开关电路，简称为逆变电路。

该电路通过电力电子开关的导通与关断，来完成逆变的功能。

特点：(1)要求具有较高的效率。

由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必需设法提高逆变器的效率。

(2)要求具有较高的牢靠性。

目前光伏电站系统主要用于边远地区，很多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种爱护功能，如：输入直流极性接反爱护、沟通输出短路爱护、过热、过载爱护等。

(3)要求输入电压有较宽的适应范围。

由于太阳能电池的端电压随负载和日照强度变化而变化。

特殊是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在 10V～16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。

二、光伏逆变器分类有关逆变器分类的方法许多，例如：依据逆变器输出沟通电压的相数，可分为单相逆变器和三相逆变器;依据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

依据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

依据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。

为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。

1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换掌握器来改善所产出电能的质量，使它特别接近于正弦波电流，一般用于大型光伏发电站(10kW)的系统中。

最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特殊是光伏组串因多云、树荫、污渍等缘由被部分遮挡时)，采纳集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
