14
二、电机介绍
3、分类 永磁无刷直流电动机：
• 现状：在电动车中有一定应用。 • 案例：如BWM EI • 优点：没有励磁损耗、散热容易，永磁无刷直流电动机没有换向火花，没有无线电干扰，寿
命长，运行可靠，维修简便。永磁无刷直流电动机与其它电动机系统相比具有更高的能量密 度和更高的效率。 • 缺点：驱动控制系统复杂, 造价高。而且永磁电动机受到永磁材料工艺的影响和限制,使得永 磁电动机的功率范围较小，电动机本身价格较高，可靠地控制器价格也较高。
9
二、电机介绍
2、性能特性
控制信号流
动力电源流向 机械方式连接
10

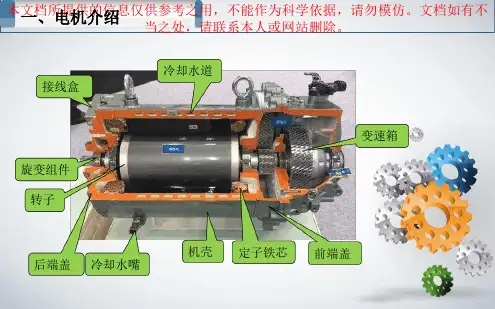

二、电机介绍
2、性能特性
11
二、电机介绍
3、类
汽车常用电动机：
• 直流电动机 • 永磁同步电机 • 交流三相感应电动机 • 永磁无刷直流电动机 • 开关磁阻电动机 • 外转子双凸极永磁电动机
12
二、电机介绍
3、分类 永磁同步电机：
• 换向器：换向极是安装在两相邻主磁极之间的一个小磁极，它的作 用是改善直流电机的换向情况，使电机运行时不产生有害的火花。
• 电刷：电枢电路的引入装置 • 电枢铁芯：是主磁路的组成部分，又是电枢绕组支撑部分； • 电枢绕组：由一定数目的电枢线圈按一定的规律连接组成，他是直
流电动机的电路部分，产生电磁转矩进行机电能量转换的部分 • 励磁：为电机等“利用电磁感应原理工作的电气设备”提供工作磁
• 现状：目前在小型电动车及混合动力车中应用较多的电机大型车中也有部分应用 • 案例：丰田的Prius、福田 BJ6123EVCA8 • 优点：永磁同步电动机具有高的功率/质量比, 比其他类型的电动机有更高的效率,更大的输出
转矩, 电动机的极限转速和制动性能等优于其他类型的电动机。结构更加简单, 性能更加可靠、 体积更小, 质量更轻。 • 缺点：永磁同步电动机的功率范围较小, 最大功率仅为几十千瓦。永磁材料在受到振动、高温 和过载电流作用时, 其导磁性能可能会下降或发生退磁现象, 将严重降低永磁同步电动机的性 能, 甚至损坏电动机。大功率永磁同步电机驱动、控制系统复杂，造价较高。
