新能源汽车的电机控制与驱动技术随着环境保护和能源问题的日益突出，新能源汽车作为替代传统燃油汽车的重要选择，受到了广泛关注。
而新能源汽车的电机控制与驱动技术则是新能源汽车能否实现高效能源利用和优化性能的关键。
本文将从电机控制系统、驱动方式以及技术发展趋势等方面，介绍新能源汽车的电机控制与驱动技术。
一、电机控制系统电机控制系统是指对新能源汽车电机的转速、转矩以及电机工作状态进行控制的系统。
它由电机控制单元（ECU）、电机传感器、电机执行器等组成。
其中，ECU是整个电机控制系统的核心，它通过实时监测电机的工作状态，控制电机的转速和转矩，以实现对新能源汽车的精准控制。
二、驱动方式新能源汽车的电机控制与驱动技术主要分为单电机驱动和多电机驱动两种方式。
单电机驱动是指整个汽车仅由一个电机来完成驱动任务。
这种驱动方式在成本和结构方面相对简单，但对于一些高性能要求的车型来说，单电机驱动技术无法满足其需求。
多电机驱动是指采用多个电机共同驱动汽车的方式。
其中一个电机负责驱动车轮，其他电机负责辅助驱动，以提升新能源汽车的性能和操控性。
多电机驱动技术适用于高性能车型，能够提供更强的动力输出和更好的车辆操控性能。
三、技术发展趋势1. 高效能源利用技术目前，新能源汽车的能量利用率还有待提高。
为了提高能源利用效率，新能源汽车的电机控制与驱动技术应该注重研发高效的能量转化装置，如电机控制器和变速器等，以减小能量传输过程中的损耗。
2. 智能控制技术随着人工智能和物联网技术的快速发展，智能控制技术被广泛应用于新能源汽车的电机控制与驱动领域。
通过智能控制技术，电机可以更加精确地根据车辆需求调整转速和转矩，以实现能效优化和智能驾驶。
3. 先进的驱动系统随着科技的不断进步，新能源汽车的电机控制与驱动技术也在不断演进。
未来的驱动系统将更加小巧轻便，提供更高的功率密度和扭矩输出。
同时，电机的可靠性和耐久性也将得到显著提升。
综上所述，新能源汽车的电机控制与驱动技术是新能源汽车实现高效能源利用和优化性能的关键。
项目三新能源汽车电机控制器检修任务一制动能量回馈强度设置一、填空题（2分/空，共36分）1.制动能量回馈系统也称“制动能量回收系统”或“再生制动”。
2.电动汽车在制动减速或停车过程中，电机处于发电机工况，制动能量回馈系统完成从汽车动能到蓄电池电能的转化，这就是制动能量的回收过程。
3.影响能量回收的因素主要可分为3类：第一类是一影响制动总能量的因素。
4.电动机制动的方法可分为机械制动和电气制动两大类。
5.电动汽车的制动方式应考虑机械制动和电气制动两种类型的结合,尽可能多地用回馈发电方式取代机械式制动。
6.目前主要有三种不同的制动控制策略：理想制动力分配控制策略、最佳制动能量回馈控制策略和前后制动力固定比值控制策略。
7.理想制动力分配控制策略能充分利用地面附着条件,使制动距离最短，制动时汽车方向稳定性也好。
8.前后制动力固定比值控制策略对于常规机械制动系统,前后轮制动力的分配比例是固定的。
9.回馈发电制动只能起到限制电动机转子速度过高的作用,即不让汽车的速度比同步速度高出很多，但无法使其小于同步转速。
10.纯电动汽车制动能量回收系统主要由整车控制器、储能系统（动力电池组）、电机控制器、驱动电机、液压系统以及传动装置等部分组成。
二、单选题（4分/题，共20分）1一般来讲，在动力电池充电效率为100%,电动机效率、制动回馈效率为（C）oA.25%B.50%C.75%D.100%2.在车辆总消耗能量的50%用于获得车辆动能的设定条件下，基于能量守恒而解析计算得到,采用再生制动能量回收可提高车辆续驶里程（B）oB.23%C.33%D.43%3.控制系统较复杂，适用于全可控的混合制动系统是（A）Λ.理想制动力分配控制策略B.最佳制动能量回馈控制策略C.最优制动能量回馈控制策略D.前后制动力固定比值控制策略4.BMC通过动力CAN向VCU反馈当前的动力电池信息，当纯电动车辆电池组S0C>95%/插电混动车辆电池组SOC（Λ）时，能量回收的电流不输送给动力电池。

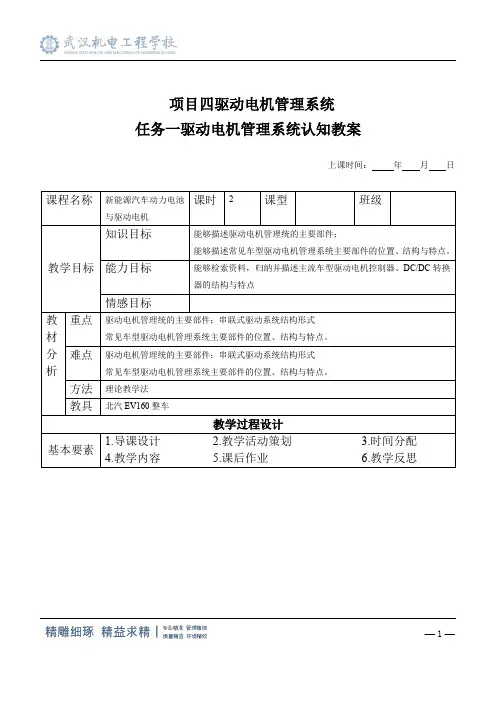

— 1 —项目四驱动电机管理系统任务一驱动电机管理系统认知教案上课时间： 年 月 日— 2 —导课:一辆电动汽车无法运行，你的主管诊断结果为逆变器异常，让你协助他为一位电动汽车汽车服务人员，你知道逆变器属于哪个系统，具备哪些功能吗？理论教学内容：1.驱动电机管理统的主要部件驱动电机系统是电动汽车核心系统之一，是车辆行驶的主要驱动系统，其特性决定了车辆的主要性能指标，直接影响车辆动力性、经济性和用户驾乘感受。
以下介绍驱动电机管理系统的主要部件结构和检测技术。
1)驱动电机管理模块v驱动电机管理模块（控制器），通常简称MCU ，主要用于管理和控制驱动电机的运转速度、方向以及将驱动电机作为逆变电机发电。
MCU 的功能类似于传统汽车的发动机控制模块。
目前使用在纯电动汽车上的驱动电机管理模块主要有两种类型，一种是仅用于控制驱动电机的，即MCU ；另一种是更具有集成控制功能的驱动电机管理模块，即MCU 与DC/DC 转换器功能，这类的驱动电机管理模块也被称为PCU （图4-1-1）。
DC/DC 转换器是直流-直流的电压变换器，用于将动力电池或逆变器产生的电能转换成12V 低压电能，用于给12V 蓄电池充电和车身电气设备供电。
将MCU 与DC/DC 转换器集成化是目前纯电动汽车与混合动力汽车驱动电机管理模块要发展的一个趋势，集成度更高的系统即节省了成本，也利于系统之间信息的共享与车辆部件位置的布置设计。
2）逆变器— 3 —为了提高电机驱动系统的效率，HEV 主要采用交流电机驱动。
为了驱动交流电机，从直流获得交流电力的电力转换装置就被称为逆变器。
（1)构成。
图4-1-2所示的是丰田普锐斯内置了逆变器之后的车载用动力控制单元（Poner Contol Unit ）的构成，图4-1-3所示为主回路构成。
动力控制单元（PCU ）由内置了动力装置元器件的IPM 、MWGECU(Moor/ Cenerator Elcetric Control Unit)、电容器、电抗器、冷却系统、电流传感器等构成。
《新能源汽车驱动电机及控制系统检修》课程教学大纲一、课程基本信息课程中文名称：新能源汽车驱动电机及控制系统检修课程类别：专业基础课总学时：72学时实验学时：0学时总学分：4适用专业：新能源汽车运用专业撰写人: 郑文强制定时间: 2022年8月二、课程的性质与任务《新能源汽车驱动电机及控制系统检修》是新能源汽车运用专业的主干课程及重要专业基础课，课程主要讲授新能源汽车电机原理、电机控制、电机及电控维修更换、电控系统分析、继电保护等内容。
学习本课程不仅为学习专业课做好准备，而且为今后从事的专业工作打下基础三、课程的基本要求本课程要求学生掌握磁路计算方法及交、直流磁路的性能；变压器、感应电机、直流电机和同步电机的基本结构及原理；牢固掌握各种电机稳态运行时的分析方法和运行性能；能正确掌握电机和电控的维护与维修方法，明确电机中的能量转换关系。
对汽车电机的参数要有清晰的物理概念；熟练掌握电机的更换操作技能；并初步具有检查电机故障的能力。
四、本课程与其他课程的联系本课程作为《新能源汽车概论》课程的内容补充五、课程教学内容和基本要求第一章1、教学内容：新能源汽车驱动电机2、教学要求：任务一驱动电机认知与更换任务二驱动电机结构认知任务三驱动电机性能检测3、教学重难点：重点：1. 能够描述驱动电机的作用；2. 能够描述驱动电机的特点；3. 能够描述驱动电机的类型。
难点：能够进行驱动电机总成的拆卸与安装4、教学学时：12学时第二章1、教学内容：新能源汽车驱动电机控制器2、教学要求：任务一驱动电机控制器认知任务二驱动电机控制器检测3、教学重难点：重点：1. 能够描述驱动电机控制器的功能；2.能够描述常见车型驱动电机控制器的安装位置、结构组成和特点；3.能够描述驱动电机控制器运行时的注意事项。
难点：能够进行驱动电机控制器总成的拆卸与安装4、教学学时：12学时第三章1、教学内容：新能源汽车驱动电机与控制器冷却系统2、教学要求：任务一驱动电机与控制器冷却系统认知任务二驱动电机与控制器冷却系统检修3、教学重难点：重点：1. 能够描述驱动电机与控制器冷却系统的功能；2.能够描述驱动电机与控制器冷却系统的类型；3.能够描述驱动电机与控制器冷却系统的结构组成。
新能源汽车驱动电机及控制技术项目一高压系统的安全操作 (1)任务1电气危害及防护 (1)任务2高压作业安全规定 (3)项目二驱动电机系统的装调与测试 (4)任务1新能源汽车驱动电机类型 (4)任务2电机的状态监控 (10)任务3能量回馈与制动 (13)任务4电机控制器装调与测试 (14)项目三驱动电机系统故障检修 (16)任务1驱动控制系统的故障诊断 (16)任务2驱动电机的故障检修 (19)任务3电机冷却系统的故障 (21)项目一高压系统的安全操作任务1电气危害及防护P28：1.解析加速踏板和制动踏板的开度、档位、运动模式等驾驶员意图的部件是一整车控制2.实现整车怠速、前行、倒车、停车、能量回收以及驻坡等功能的部件是一驱动电机。
3.驱动电动机控制系统运行状态的信息通过电机控制器发送给整车控制器（VCU）o4.驱动电动机上的主要传感器有检测位置传感器、温度传感器等。
5.写出图中部件的名称，α驱动电机、（2电机控制器.6.电动汽车的车载能源系统主要由动力电池、车载充电机、驱动电机等组成。
7.慢速充电系统使用的充电桩是一交流充电桩，将220V交流电经过车载充电机（OBe）、电池管理系统BMS和整车控制器变成高压直流后通过直流母线连接到动力蓄电池。
8.下图是吉利EV450电动汽车示意图，写出各部件的名称。
①车载充电机、②交流充电口、③I 直流母线④直流充电接口°检查项目1: 老化裂纹. 检查项目2: 破损. 检查项目1： 绝缘等级O 检查项目2：底部是否有断裂、内部是否保持干燥。
检查项目1：是否有裂缝、破损°检查项目2:顶戴、缓冲垫、吸汗带、下颌带是否完好°检查项目3：安全帽佩戴o检查项目1： 光洁度检查 O检查项目2: 安好性检查 o检测项目： 绝缘等级检测设备： 绝缘测试仪铺设位置： 操作工位设备名称:绝缘测试仪.用前校准］：O 用前校准2:o设备名称:放电工装 设备用途: 防止高压触电设备名称:绝缘钩O 设备用途: 触电急救，符号含义： 触电危险任务2高压作业安全规定P50：1 .分断装置又称维修开关，吉利EV450的维修开关位于后备箱内，它把动力蓄电池中的单体电池分成两个部分。
《新能源汽车电机与控制技术》论文一、引言随着能源危机和环境污染的日益严重，新能源汽车作为一种节能、减排、低碳的交通工具，受到了国内外的广泛关注和重视。
新能源汽车，是指采用新型动力系统，完全或者主要依靠新型能源驱动的汽车，包括纯电动汽车、插电式混合动力汽车、增程式混合动力汽车和燃料电池汽车等12。
新能源汽车的发展不仅有利于保障能源安全，提高能源利用效率，改善环境质量，还有助于推动汽车产业的转型升级，增强国际竞争力。
新能源汽车的核心技术之一是驱动电机与控制技术，它决定了新能源汽车的动力性能、经济性能和安全性能。
驱动电机是新能源汽车的动力源，它将电能转化为机械能，驱动车轮运转。
控制技术是驱动电机的“大脑”，它根据车辆的工况和驾驶员的意图，对驱动电机进行精确的控制，实现最优的运行状态。
驱动电机与控制技术的优劣，直接影响了新能源汽车的性能、效率和寿命。
本文旨在对新能源汽车驱动电机与控制技术进行系统的分析和研究，主要内容和研究目的如下：（1）介绍新能源汽车驱动电机的类型和特点，分析各种类型的驱动电机的优缺点和适用范围，探讨新能源汽车驱动电机的发展趋势。
（2）介绍新能源汽车驱动电机控制器的基本原理和功能，介绍新能源汽车驱动电机的控制策略和方法，探讨新能源汽车驱动电机的控制技术的发展趋势。
（3）介绍国内外新能源汽车驱动电机与控制技术的典型应用案例，分析各种应用案例的技术特点和优势，探讨新能源汽车驱动电机与控制技术的应用前景和挑战。
本文的研究目的是为了深入了解新能源汽车驱动电机与控制技术的现状和发展，为新能源汽车的设计和优化提供参考和指导，为新能源汽车的推广和普及贡献力量。
二、新能源汽车驱动电机的类型和特点新能源汽车驱动电机是指将电能转化为机械能的装置，是新能源汽车的核心部件之一。
根据电机的工作原理和结构特点，新能源汽车驱动电机可以分为以下几种类型：直流电机：直流电机是指电枢和磁场之间的电流方向不随转子转动而改变的电机，主要有直流有刷电机和直流无刷电机两种。
