变电所绝缘子检测及处理规程一、引言变电所是电力系统中非常关键的组成部分，承担着电能的输变等重要功能。
绝缘子作为变电所中的重要组件，起到了支持和固定电力设备的作用。
绝缘子的正常运行对于保证电力系统的稳定和安全具有重要意义。
为了确保绝缘子的可靠性和安全性，进行绝缘子的定期检测和处理是必要的。
二、绝缘子检测1. 定期检查每年至少对变电所中的绝缘子进行一次全面检查。
检查时需要对绝缘子的外观进行仔细观察，包括表面是否有明显的损坏、污染或破裂等。
同时还要检查绝缘子的固定装置是否完好，并且观察是否有松动或脱落的现象。
2. 绝缘子污秽度检测绝缘子污秽度是影响绝缘子性能的主要因素之一。
因此，需要定期测量绝缘子的污秽度。
常用的绝缘子污秽度检测方法有电流法、耐电压试验和表面电位法等。
根据变电所的具体情况和要求，选择合适的方法进行检测。
3. 绝缘子绝缘电阻测量绝缘子的绝缘电阻是评价绝缘子绝缘性能的重要指标。
每年应对绝缘子的绝缘电阻进行一次测量。
测量时需要关闭绝缘子所在的回路，并使用适当的电压和时间进行测量。
测量结果应记录并进行比对分析。
4. 温度监测绝缘子的温度也是判断其工作状态的重要指标之一。
可以采用红外热像仪等设备对绝缘子的温度进行常规监测。
当温度超出正常范围时，需要采取相应的措施进行处理。
三、绝缘子处理1. 污秽绝缘子清洗当绝缘子表面存在明显的污染时，应及时进行清洗。
清洗时需要使用专用的清洁剂和工具，避免对绝缘子造成损害。
清洗后需要进行干燥处理，确保绝缘子表面干净无污染。
2. 绝缘子防护涂覆对于一些特殊场景的绝缘子，可以考虑进行防护涂覆。
涂覆材料应选择耐候性好、耐污秽性强的材料。
涂覆完成后，要进行必要的检查，确保涂层质量达到要求。
3. 绝缘子更换当绝缘子存在严重损坏或老化时，需要及时进行更换。
更换绝缘子时要确保新绝缘子的质量和性能与原绝缘子相匹配。
更换过程中，需注意安全，避免对电力系统造成影响。
四、总结绝缘子的定期检测和处理对于保证变电所的正常运行和电力系统的安全稳定起到了关键作用。
绝缘子的绝缘电阻及耐压试验集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件，当前应用得最广泛的是瓷质绝缘子，也有少量的玻璃绝缘子，有机(或复合材料)绝缘子国内也陆续有了应用。
绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j 针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。
除此之外还有防尘绝缘子和绝缘横担。
瓷件(或玻璃件)是绝缘子的主要组成部分，它除了作为绝缘外，还具有较高的机械强度。
为保证瓷件的机电强度，要求瓷质坚固、均匀、无气孔。
为增加绝缘子表面的抗电强度和抗湿污能力，瓷件常具有裙边和凸棱，并在瓷件表面涂以白色或有色的瓷釉，而瓷釉有较强的化学稳定性，且能增加绝缘子的机械强度。
绝缘子在搬运和施工过程中，可能会因碰撞而留下伤痕;在运行过程中，可能由于雷击事故，而使其破碎或损伤;由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。
低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。
当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故。
例如，电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路，也曾因出现零值绝缘子，而导致绝缘子爆炸。
因此，及时检出运行中存在的不良绝缘子，排除隐患，对减少电力系统事故、提高供电可靠性是很重要的。
在相关规程中，绝缘子试验指的是支柱绝缘子和悬式绝缘子试验，其试验项目如下：(1)零值绝缘子检测(66kV及以上)。
(2)测量绝缘电阻。
(3)交流耐压试验。
(4)测量绝缘子表面污秽物的等值盐密。
运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。

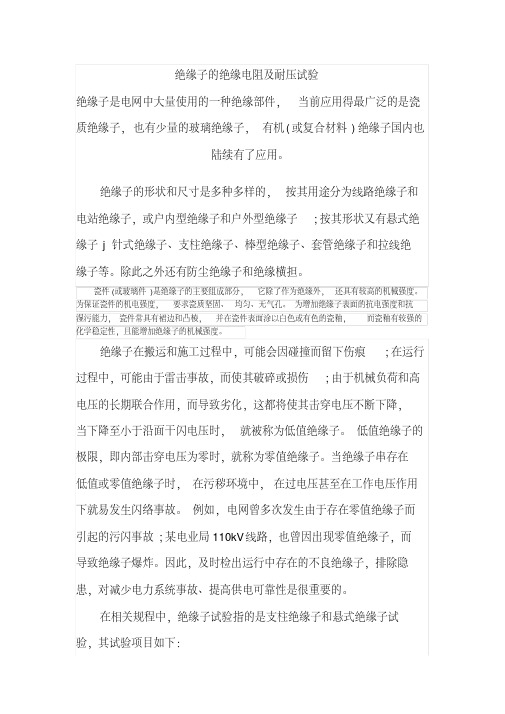

绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件，当前应用得最广泛的是瓷质绝缘子，也有少量的玻璃绝缘子，有机(或复合材料)绝缘子国内也陆续有了应用。
绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。
除此之外还有防尘绝缘子和绝缘横担。
瓷件(或玻璃件)是绝缘子的主要组成部分，它除了作为绝缘外，还具有较高的机械强度。
为保证瓷件的机电强度，要求瓷质坚固、均匀、无气孔。
为增加绝缘子表面的抗电强度和抗湿污能力，瓷件常具有裙边和凸棱，并在瓷件表面涂以白色或有色的瓷釉，而瓷釉有较强的化学稳定性，且能增加绝缘子的机械强度。
绝缘子在搬运和施工过程中，可能会因碰撞而留下伤痕;在运行过程中，可能由于雷击事故，而使其破碎或损伤;由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。
低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。
当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故。
例如，电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路，也曾因出现零值绝缘子，而导致绝缘子爆炸。
因此，及时检出运行中存在的不良绝缘子，排除隐患，对减少电力系统事故、提高供电可靠性是很重要的。
在相关规程中，绝缘子试验指的是支柱绝缘子和悬式绝缘子试验，其试验项目如下：(1)零值绝缘子检测(66kV及以上)。
(2)测量绝缘电阻。
(3)交流耐压试验。
(4)测量绝缘子表面污秽物的等值盐密。
运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。
玻璃悬式绝缘子不进行该三项试验，运行中自破的绝缘子应及时更换。
一、绝缘子绝缘电阻的测量(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。
变电所绝缘子检测及处理规程绝缘子是电力系统中非常重要的组成部分之一，它的作用是支撑和固定输电线路，同时确保线路与接地之间的绝缘效果。
由于绝缘子长时间处于户外环境中，容易受到污秽、老化等因素的影响，从而降低其绝缘性能，甚至导致事故发生。
因此，对变电所绝缘子进行定期的检测和处理工作，具有非常重要的意义。
一、绝缘子检测方法1. 目视检查对绝缘子外观进行检查，包括检查表面是否有明显的裂纹、碰伤、破损等情况，是否有沉积物或污渍。
2. 接触检查使用手触摸绝缘子表面，检查是否存在漏电情况，如果有感觉到电流传导，说明绝缘子存在损坏。
3. 放电检测使用特殊的放电探测仪器，对绝缘子进行放电检测。
当绝缘子表面存在放电现象时，仪器将发出警报或显示数值，以判断绝缘子的绝缘状况。
4. 红外检测利用红外热像仪对绝缘子表面进行扫描，检测绝缘子是否存在温度异常情况。
高温情况可能会导致绝缘子老化或损坏。
二、绝缘子处理方法1. 清洗绝缘子表面使用软布或刷子等工具，对绝缘子表面的沉积物或污渍进行清洗，确保表面干净无污染。
2. 破损绝缘子的更换对发现有明显破损的绝缘子，应及时更换，以确保绝缘子的完整性和安全性。
3. 绝缘子涂覆使用绝缘性能较好的绝缘涂料对绝缘子表面进行涂覆处理，提高绝缘子的绝缘性能。
4. 绝缘子拭擦处理对绝缘子表面粘附的污染物，可使用软布沾取适量的清洁剂进行拭擦处理，确保绝缘子表面干净。
5. 专业团队维修对于绝缘子出现复杂故障的情况，应当由专业的维修团队进行维修工作，确保绝缘子的正常运行。
三、绝缘子检测及处理的周期针对不同等级的变电所，绝缘子的检测周期也不同。
一般来说，大型变电站的绝缘子检测周期为半年一次，中型变电站为一年一次，小型变电站为两年一次。
四、绝缘子检测及处理的记录和报告每一次绝缘子的检测和处理工作应及时记录并相应的报告，记录内容应包括绝缘子的型号、数量、检测日期、检测结果、处理方案等。
相关报告应保存在变电所的档案中，以备查阅。
绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件，当前应用得最广泛的是瓷质绝缘子，也有少量的玻璃绝缘子，有机(或复合材料)绝缘子国内也陆续有了应用。
绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。
除此之外还有防尘绝缘子和绝缘横担。
瓷件(或玻璃件)是绝缘子的主要组成部分，它除了作为绝缘外，还具有较高的机械强度。
为保证瓷件的机电强度，要求瓷质坚固、均匀、无气孔。
为增加绝缘子表面的抗电强度和抗湿污能力，瓷件常具有裙边和凸棱，并在瓷件表面涂以白色或有色的瓷釉，而瓷釉有较强的化学稳定性，且能增加绝缘子的机械强度。
绝缘子在搬运和施工过程中，可能会因碰撞而留下伤痕;在运行过程中，可能由于雷击事故，而使其破碎或损伤;由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。
低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。
当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故。
例如，电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路，也曾因出现零值绝缘子，而导致绝缘子爆炸。
因此，及时检出运行中存在的不良绝缘子，排除隐患，对减少电力系统事故、提高供电可靠性是很重要的。
在相关规程中，绝缘子试验指的是支柱绝缘子和悬式绝缘子试验，其试验项目如下：(1)零值绝缘子检测(66kV及以上)。
(2)测量绝缘电阻。
(3)交流耐压试验。
(4)测量绝缘子表面污秽物的等值盐密。
运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。
玻璃悬式绝缘子不进行该三项试验，运行中自破的绝缘子应及时更换。
一、绝缘子绝缘电阻的测量(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。
绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件，当前使用得最广泛的是瓷质绝缘子，也有少量的玻璃绝缘子，有机(或复合材料)绝缘子国内也陆续有了使用。
绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。
除此之外还有防尘绝缘子和绝缘横担。
瓷件(或玻璃件)是绝缘子的主要组成部分，它除了作为绝缘外，还具有较高的机械强度。
为保证瓷件的机电强度，要求瓷质坚固、均匀、无气孔。
为增加绝缘子表面的抗电强度和抗湿污能力，瓷件常具有裙边和凸棱，并在瓷件表面涂以白色或有色的瓷釉，而瓷釉有较强的化学稳定性，且能增加绝缘子的机械强度。
绝缘子在搬运和施工过程中，可能会因碰撞而留下伤痕;在运行过程中，可能由于雷击事故，而使其破碎或损伤;由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。
低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。
当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故。
例如，电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路，也曾因出现零值绝缘子，而导致绝缘子爆炸。
因此，及时检出运行中存在的不良绝缘子，排除隐患，对减少电力系统事故、提高供电可靠性是很重要的。
在相关规程中，绝缘子试验指的是支柱绝缘子和悬式绝缘子试验，其试验项目如下：(1)零值绝缘子检测(66kV及以上)。
(2)测量绝缘电阻。
(3)交流耐压试验。
(4)测量绝缘子表面污秽物的等值盐密。
运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。
玻璃悬式绝缘子不进行该三项试验，运行中自破的绝缘子应及时更换。
一、绝缘子绝缘电阻的测量(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。
绝缘子测量一、检查1、打开兆欧表箱，检查工具及其数量，其中包括：兆欧表（1只）、接线（黑色1条、红色1条、绿色1条）、螺丝刀（1把）、电池（8只）2、检查连接线绝缘层是否良好，无脱落，龟裂，触头金属部分有无生锈现象3、兆欧表检查（1）、外观检查，包括是否有检验合格证、外表是否有损坏、电源按钮和档位按钮是否灵活；（2）、电池检查，打开后盖，检查是否装有电池，如没有电池应装上电池（8只）；（3）、电量检查，将档位开关旋转至中间位置，打开电源开关，如果指针在表盘上箭头所指方向，表明电量充足（否则应重新更换电池），关闭电源，将档位按钮旋转至OFF位置；（4）、开路测试，将档位开关旋转至最大档位位置，打开电源开关，接线触头悬空，指针趋向无穷大位置，绿灯亮，证明开路测试成功，关闭电源开关，档位开关旋转至OFF位置；（5）、短路测试，档位开光旋转至最大档位，打开电源开关，接线触头短时间接触，指针指向0位置，红灯亮，证明短路测试成功，关闭电源开关，档位开关旋转至OFF位置。
4、绝缘子检查（1）、绝缘子表面是否有裂痕及损坏现象；（2）、钢帽、钢脚是否牢靠，是否有松动现象；（3）、绝缘子上是否有污垢，应将绝缘子擦拭干净。
二、绝缘子电阻测试1、将兆欧表接地线于绝缘子接地端连接（黑线与钢帽处）；2、兆欧表档位开关旋转至最大档位，打开电源开关；3、火线探测指针点触在绝缘子钢脚上，接触良好；4、表盘指针稳定后，读取电阻值；5、判定该绝缘子是否合格；6、关闭电源开关，档位开关旋转至OFF档；7、拆除连接线；8、对绝缘子放电；9、对兆欧表放电；10、拆除兆欧表连接线、电池、按正确位置将仪器装箱。
三、注意事项1、检测时，人体不得碰触仪器连接线金属裸露部分；2、人员不得触碰未放电的绝缘子；3、绝缘子安置稳固，防止损坏；4、仪器置于平稳处，易于操作；5、测量端子接线正确，接线无缠绕；6、电源开关和档位开关的顺序；7、仪器材料应轻拿轻放；8、读取数值的时候，一定要读出单位。
