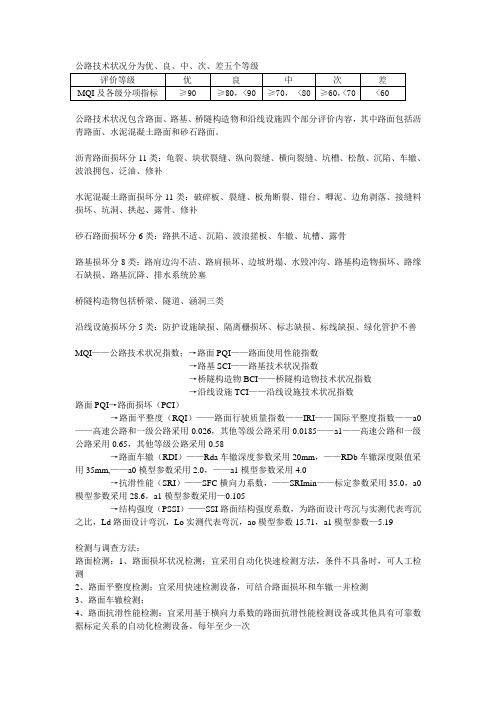

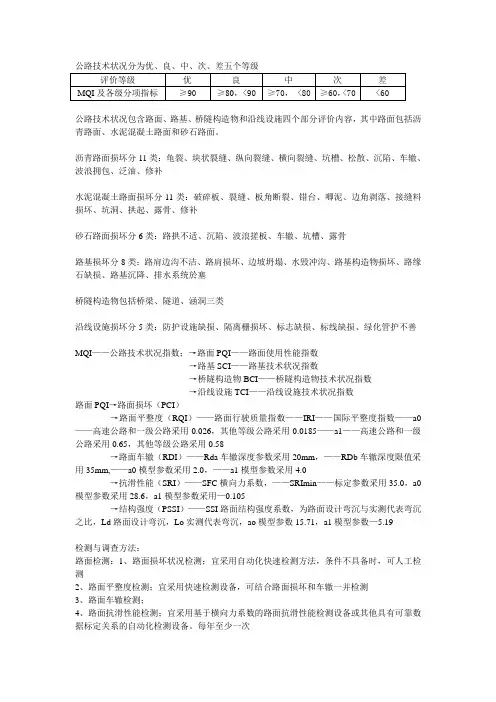

公路技术状评价指标

公路技术状况分为优、良、中、次、差五个等级公路技术状况包含路面、路基、桥隧构造物和沿线设施四个部分评价内容，其中路面包括沥青路面、水泥混凝土路面和砂石路面。

沥青路面损坏分11类：龟裂、块状裂缝、纵向裂缝、横向裂缝、坑槽、松散、沉陷、车辙、波浪拥包、泛油、修补水泥混凝土路面损坏分11类：破碎板、裂缝、板角断裂、错台、唧泥、边角剥落、接缝料损坏、坑洞、拱起、露骨、修补砂石路面损坏分6类：路拱不适、沉陷、波浪搓板、车辙、坑槽、露骨路基损坏分8类：路肩边沟不洁、路肩损坏、边坡坍塌、水毁冲沟、路基构造物损坏、路缘石缺损、路基沉降、排水系统於塞桥隧构造物包括桥梁、隧道、涵洞三类沿线设施损坏分5类：防护设施缺损、隔离栅损坏、标志缺损、标线缺损、绿化管护不善MQI——公路技术状况指数；→路面PQI——路面使用性能指数→路基SCI——路基技术状况指数→桥隧构造物BCI——桥隧构造物技术状况指数→沿线设施TCI——沿线设施技术状况指数路面PQI→路面损坏（PCI）→路面平整度（RQI）——路面行驶质量指数——IRI——国际平整度指数——a0——高速公路和一级公路采用0.026，其他等级公路采用0.0185——a1——高速公路和一级公路采用0.65，其他等级公路采用0.58→路面车辙（RDI）——Rda车辙深度参数采用20mm，——RDb车辙深度限值采用35mm,——a0模型参数采用2.0，——a1模型参数采用4.0→抗滑性能（SRI）——SFC横向力系数，——SRImin——标定参数采用35.0，a0模型参数采用28.6，a1模型参数采用—0.105→结构强度（PSSI）——SSI路面结构强度系数，为路面设计弯沉与实测代表弯沉之比，Ld路面设计弯沉，Lo实测代表弯沉，ao模型参数15.71，a1模型参数—5.19检测与调查方法：路面检测：1、路面损坏状况检测；宜采用自动化快速检测方法，条件不具备时，可人工检测2、路面平整度检测；宜采用快速检测设备，可结合路面损坏和车辙一并检测3、路面车辙检测；4、路面抗滑性能检测；宜采用基于横向力系数的路面抗滑性能检测设备或其他具有可靠数据标定关系的自动化检测设备。

公路技术状况评价指标公路技术状况评价包含路面、路基、桥隧构造物和沿线设施四部分内容。

评价指标见图1，各指标值域均为0~100。

图1 公路技术状况评价指标MQI ——公路技术状况指数（Maintenance Quality Indicator ）；TCIw BCI w SCI w PQI w MQI TCI BCI SCI PQI +++=PQI w ——PQI 在MQI 中的权重，取值为0.70；SCI w ——SCI 在MQI 中的权重，取值为0.08； BCI w ——BCI 在MQI 中的权重，取值为0.12； TCI w ——TCI 在MQI 中的权重，取值为0.10。

PQI ——路面使用性能指数（Pavement Quality or Performance Index ）SRI w RDI w RQI w PCI w PQI SRI RDI RQI PCI +++=PCI w ——PCI 在PQI 中的权重，按表6.2.1-1取值；RQI w ——RQI 在PQI 中的权重，按表6.2.1-1取值；RDI w ——RDI 在PQI 中的权重，按表6.2.1-1取值； SRI w ——SRI 在PQI 中的权重，按表6.2.1-1 取值。

表6.2.1-1 PQI 分项指标权重SCI ——路基技术状况指数（Subgrade Condition Index ）∑=-=81)100(i iSCI i GD w SCIiSCI GD ——第i 类路基损坏的总扣分（Global Deduction ），最高分值为100，按表6.2.2 的规定计算；i w ——第i 类路基损坏的权重，按表6.2.2 取值；i ——路基损坏类型表 6.2. 2 路基损坏扣分标准BCI ——桥隧构造物技术状况指数（Bridge ，Tunnel and Culvert Condition Index ）)100m in(iBCI GD BCI -=iBCI GD ——第i 类构造物损坏的总扣分，最高分值为100，按表6.2.3的规定计算；i ——构造物类型（桥梁、隧道或涵洞）。

公路技术状况评定标准JTG5210-2018概要总结公路技术状况指数（MQI）Highway Maintenance Quality Indicator用于综合评价公路路基、路面、桥隧构造物和沿线设施技术状况的指标。

路基技术状况指数（SCI）Subgrade Condition Index路面技术状况指数（PQI）Pavement Maintenance Quality Index用于综合评价路面损坏、路面平整度、路面车辙、路面跳车、路面磨耗、路面抗滑性能和路面结构强度技术状况的指标。

桥隧构造物技术状况指数（BCI）Bridge、Tunnel and Culvert Condition Index沿线设施技术状况指数（TCI）Traffic facility Condition Index路面损坏状况指数（PCI）Pavement Surface Condition Index路面行驶质量指数（RQI）Pavement Riding Quality Index路面车辙深度指数（RDI）Pavement Rutting Depth Index路面跳车指数（PBI）Pavement Bumping Index路面磨耗指数（PWI）Pavement Surface Wearing Index路面抗滑性能指数（SRI）Pavement Skidding Resistance Index路面结构强度指数（PSSI）Pavement Structure Strength Index公路技术状况指标体系：公路技术状况指数（MQI）Highway Maintenance Quality Indicator 路基技术状况指数（SCI）Subgrade Condition Index路面技术状况指数（PQI）Pavement Maintenance Quality Index自动化检测方式：除路面结构强度的检测指标路面弯沉l0为每20m应计算1个统计值外。

公路技术状况评定标准公路技术状况评定工作,应遵循客观、科学与高效得原则,积极采用先进得检测与评价手段,保证检测与评定结果准确可靠。

公路技术状况用公路技术状况指数MQI与相应分项指标表示,MQI与相应分项指标得值域为0-100。

公路技术状况分为优、良、中、次、差五个等级。

公路技术状况等级按下表规定得标准确定。

公路技术状况包含路面、路基、桥隧构造物与沿线设施四部分评价内容,其中路面包括沥青路面、水泥混凝土路面与砂石路面。

一、沥青路面沥青路面损坏分11类21项。

1、龟裂轻:初期裂缝,裂区无变形、无散落,缝细,主要裂缝宽度在2mm以下,主要裂缝块度在0、2～0.5m之间,损坏按面积计算。

中:龟裂得发展期.龟裂状态明显,裂缝区有轻度散落或轻度变形,主要裂缝宽度在2～5mm之间,部分裂缝块度小于0.2m,损坏按面积计算。

重:龟裂特征显著,裂块较小,裂缝区变形明显、散落严重,主要裂缝宽度大于5mm,大部分裂缝块度小于0.2m,损坏按面积计算。

2、块状裂缝轻:缝细、裂缝区无散落,裂缝宽度在3mm以内,大部分裂缝块度大于1.0m,损坏按面积计算。

重:缝宽、裂缝区有散落,裂缝宽度在3mm以上,主要裂缝块度在0、5～1.0m之间,损坏按面积计算。

3、纵向裂缝与行车方向基本平行得裂缝。

轻:缝细、裂缝壁无散落或有轻微散落,无支缝或有少量支缝,裂缝宽度在3mm以内,损坏按长度计算,检测结果要用影响宽度(0.2m)换算成面积。

重:缝宽、裂缝壁有散落、有支缝,主要裂缝宽度大于3mm,损坏按长度(m)计算,检测结果要用影响宽度(0.2m)换算成面积。

4、横向裂缝与行车方向基本垂直得裂缝。

轻:缝细、裂缝壁无散落或有轻微散落,裂缝宽度在3mm以内,损坏按长度计算,检测结果要用影响宽度(0.2m)换算成面积。

重:缝宽、裂缝贯通整个路面、裂缝壁有散落并伴有少量支缝,主要裂缝宽度大于3mm,损坏按长度计算,检测结果要用影响宽度(0.2m)换算成面积。

公路技术状况评定标准(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--公路技术状况评定标准公路技术状况评定工作，应遵循客观、科学和高效的原则，积极采用先进的检测和评价手段，保证检测与评定结果准确可靠。

公路技术状况用公路技术状况指数MQI和相应分项指标表示，MQI和相应分项指标的值域为0-100。

公路技术状况分为优、良、中、次、差五个等级。

公路技术状况等级按下表规定的标准确定。

公路技术状况包含路面、路基、桥隧构造物和沿线设施四部分评价内容，其中路面包括沥青路面、水泥混凝土路面和砂石路面。

一、沥青路面沥青路面损坏分11类21项。

1、龟裂轻：初期裂缝，裂区无变形、无散落，缝细，主要裂缝宽度在2mm以下，主要裂缝块度在～之间，损坏按面积计算。

中：龟裂的发展期．龟裂状态明显，裂缝区有轻度散落或轻度变形，主要裂缝宽度在2～5mm之间，部分裂缝块度小于，损坏按面积计算。

重：龟裂特征显著，裂块较小，裂缝区变形明显、散落严重，主要裂缝宽度大于5mm，大部分裂缝块度小于，损坏按面积计算。

2、块状裂缝轻：缝细、裂缝区无散落，裂缝宽度在3mm以内，大部分裂缝块度大于，损坏按面积计算。

重：缝宽、裂缝区有散落，裂缝宽度在3mm以上，主要裂缝块度在～之间，损坏按面积计算。

3、纵向裂缝与行车方向基本平行的裂缝。

轻：缝细、裂缝壁无散落或有轻微散落，无支缝或有少量支缝，裂缝宽度在3mm以内，损坏按长度计算，检测结果要用影响宽度换算成面积。

重：缝宽、裂缝壁有散落、有支缝，主要裂缝宽度大于3mm，损坏按长度(m)计算，检测结果要用影响宽度换算成面积。

4、横向裂缝与行车方向基本垂直的裂缝。

轻：缝细、裂缝壁无散落或有轻微散落，裂缝宽度在3mm以内，损坏按长度计算，检测结果要用影响宽度换算成面积。

重：缝宽、裂缝贯通整个路面、裂缝壁有散落并伴有少量支缝，主要裂缝宽度大于3mm，损坏按长度计算，检测结果要用影响宽度换算成面积。

公路技术状况评定标准公路技术状况评定标准公路技术状况评定⼯作，应遵循客观、科学和⾼效的原则，积极采⽤先进的检测和评价⼿段，保证检测与评定结果准确可靠。

公路技术状况⽤公路技术状况指数MQI和相应分项指标表⽰，MQI和相应分项指标的值域为0-100。

公路技术状况分为优、良、中、次、差五个等级。

公路技术状况等级按下表规定的标准确定。

公路技术状况评定标准公路技术状况包含路⾯、路基、桥隧构造物和沿线设施四部分评价容，其中路⾯包括沥青路⾯、⽔泥混凝⼟路⾯和砂⽯路⾯。

⼀、沥青路⾯沥青路⾯损坏分11类21项。

1、龟裂轻：初期裂缝，裂区⽆变形、⽆散落，缝细，主要裂缝宽度在2mm以下，主要裂缝块度在0.2～0.5m之间，损坏按⾯积计算。

中：龟裂的发展期．龟裂状态明显，裂缝区有轻度散落或轻度变形，主要裂缝宽度在2～5mm之间，部分裂缝块度⼩于0.2m，损坏按⾯积计算。

重：龟裂特征显著，裂块较⼩，裂缝区变形明显、散落严重，主要裂缝宽度⼤于5mm，⼤部分裂缝块度⼩于0.2m，损坏按⾯积计算。

2、块状裂缝轻：缝细、裂缝区⽆散落，裂缝宽度在3mm以，⼤部分裂缝块度⼤于1.0m，损坏按⾯积计算。

重：缝宽、裂缝区有散落，裂缝宽度在3mm以上，主要裂缝块度在0.5～1.0m之间，损坏按⾯积计算。

3、纵向裂缝与⾏车⽅向基本平⾏的裂缝。

轻：缝细、裂缝壁⽆散落或有轻微散落，⽆⽀缝或有少量⽀缝，裂缝宽度在3mm以，损坏按长度计算，检测结果要⽤影响宽度(0.2m)换算成⾯积。

重：缝宽、裂缝壁有散落、有⽀缝，主要裂缝宽度⼤于3mm，损坏按长度(m)计算，检测结果要⽤影响宽度(0.2m)换算成⾯积。

4、横向裂缝与⾏车⽅向基本垂直的裂缝。

轻：缝细、裂缝壁⽆散落或有轻微散落，裂缝宽度在3mm以，损坏按长度计算，检测结果要⽤影响宽度(0.2m)换算成⾯积。

重：缝宽、裂缝贯通整个路⾯、裂缝壁有散落并伴有少量⽀缝，主要裂缝宽度⼤于3mm，损坏按长度计算，检测结果要⽤影响宽度(0.2m)换算成⾯积。
