在我们的日常生产中经常需要通过录波图来分析电力系统到底发生了什么样的故障？保护装置的动作行为是否正确？二次回路接线是否正确？CT、PT 极性是否正确等等问题。

接下来分享一下分析录波图的基本方法：1、当我们拿到一录波图后，首先要大致判断系统发生了什么故障，故障持续了多长时间。

2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。

（注意：选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）4、绘制向量图，进行分析。

一、单相接地短路故障录波图分析：分析单相接地故障录波图的要点：1、一相电流增大，一相电压降低；出现零序电流、零序电压。

2、电流增大、电压降低为同一相别。

3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4、故障相电压超前故障相电流约 80 度左右；零序电流超前零序电压约 110 度左右。

当我们看到符合第 1 条的一录波图时，基本上可以确定系统发生了单相接地短路故障；若符合第 2 条可以确定电压、电流相别没有接错；符合第 3 条、第 4 条可以确定保护装置、二次回路整体均没有问题（不考虑电压、电流同时接错的问题，对于同时接错的问题需要综合考虑，比如说你可以收集同一系统上下级变电所的录波图，对于同一个系统故障各个变电所录波图反映的情况应该是相同的，那么与其他站反映的故障相别不同的变电站就需要进行现场测试）。

若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

这里需要特别说明一下南瑞公司的900 系列线路保护装置，该系列保护在计算零序保护时加入了一个78 度的补偿阻抗，其录波图上反映的是零序电流超前零序电压 180 度左右。

对于分析录波图，第 4 条是非常重要的，对于单相故障，故障相电压超前故障相电流约条是非常重要的，对于单相故障，故障相电压超前故障相电流约 80 度左右；对于多相故障，则是故障相间电压超前故障相间电流约 80 度左右；“80 度左右”的概念实际上就是短路阻抗角，也即线路阻抗角。

故障录波分析事故报告分析
近期某变电站发生了一起重要设备故障，经过故障录波分析事故报告分析，我们发现导致故障的原因有多种因素。

首先，该变电站的一些重要设备长期运行，但存在一些老化和磨损的问题，导致设备容易出现故障，同时设备的维护保养并没有及时到位，对设备的运行也造成了一定的影响。

其次，变电站所处的外部环境也存在一些不可避免的因素，比如由于当地气候大多数时候湿度较大，地面因为与自然环境的腐蚀而往往降低了自然绝缘水平，从而加速了设备的老化，增加了设备故障的发生概率。

最后，在设备故障的处理方面存在一些不足之处。

当设备出现故障时，处理人员没有及时响应，导致故障扩大影响范围，同时在处理故障的过程中，也存在一些技术性和协调性问题，导致故障无法得到及时解决。

故障录波分析事故报告分析显示，设备的年限是重要因素，但自然环境和人为因素的问题也需要得到重视。

需要对设备的维护保养加强，提高设备的运行质量，同时应加强设备的更新更换工作，同时参照上级相关部门要求，制定并执行清晰明确的处理方案。

对于在故障处理过程中需要协调的其他部门，设立专人负责，确保故障处理顺畅。

1。

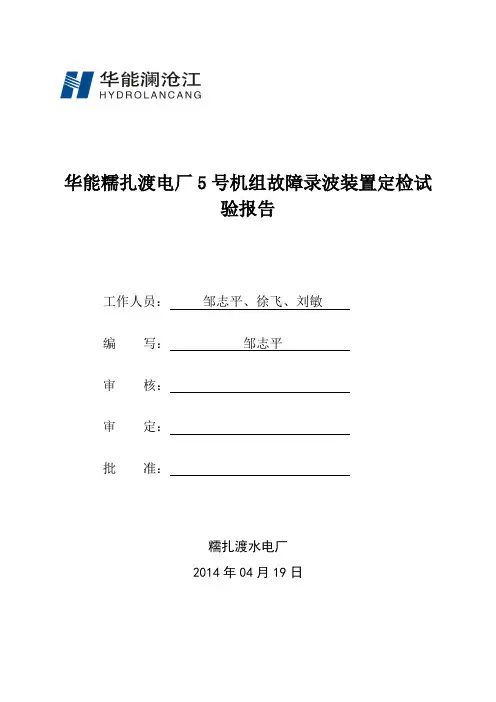

华能糯扎渡电厂5号机组故障录波装置定检试验报告工作人员：邹志平、徐飞、刘敏编写：邹志平审核：审定：批准：糯扎渡水电厂2014年04月19日1 试验结果1.1 交流采样精度检验1.1.1 交流电压通道1.1.1.1发电机机端电压1）零漂检验2)交流采样检验1.1.1.2主变低压侧电压1）零漂检验2)交流采样检验1.3.1.3主变高压侧电压1）零漂检验2)交流采样检验1.1.2交流电流通道1.1.2.1发电机机端电流1）零漂检验2)交流采样检验1.1.2.2主变中性点电流1）零漂检验2)交流采样检验1.1.2.3主变高压侧电流1）零漂检验2)交流采样检验1.1.2.4 励磁变高压侧电流1）零漂检验2)交流采样检验1.2定值校验1.2.1频率启动定值1.2.2 发电机机端电压启动定值校验1.2.2.1 相电压启动1.2.2.2 3U0启动1.2.2.3 序量启动1.2.3 主变低压侧电压启动定值1.2.3.1 相电压启动1.2.3.2 3U0启动1.2.3.3 序量启动1.2.4 主变高压侧电压电压启动定值1.2.4.1 相电压启动1.2.4.2 3U0启动1.2.4.3 序量启动1.2.5 发电机机端电流启动定值1.2.5.1 相电流启动1.2.5.2 3I0启动1.2.5.3 序量启动1.2.6 主变高压侧电流通道突变量1.2.6.1 相电流启动1.2.6.2 3I0启动1.2.6.3 序量启动1.2.7 励磁变高压侧电流启动定值1.2.7.1 相电流启动1.2.7.2 3I0启动1.2.7.3 序量启动1.5 开关量启动测试2 结论经检验，华能糯扎渡电厂5号机组故障录波装置各项技术指标满足相关规程要求。

----报告结束----。

故障录波系统调试报告
1. 调试背景和目的，介绍调试录波系统的背景和目的，包括为
什么需要进行调试、调试的目标和范围等信息。

2. 系统配置和环境，描述录波系统的配置信息，包括硬件设备、软件版本、通讯协议等，以及调试过程中所处的环境条件，如温度、湿度等。

3. 调试过程，详细记录录波系统的调试过程，包括设备连接、
参数设置、功能测试等步骤，以及在调试过程中遇到的问题和现象
的描述。

4. 问题分析，对调试过程中出现的问题进行分析，包括可能的
原因和影响，可以结合相关的理论知识和实际情况进行分析。

5. 解决方案，针对每个问题提出解决方案，包括调整参数、更
换设备、软件升级等措施，确保问题得到有效解决。

6. 调试结果，总结录波系统调试的结果，包括问题是否解决、
系统性能是否达到要求、存在的潜在问题等，可以结合测试数据进
行说明。

7. 改进建议，针对调试过程中发现的问题和经验教训，提出改进建议，包括系统优化、设备更新、人员培训等方面的建议。

8. 结论，对整个调试过程进行总结，强调调试的重点和亮点，指出调试工作的不足和改进之处，为今后类似工作提供经验借鉴。

综上所述，故障录波系统调试报告是对录波系统调试过程的全面记录和总结，旨在为系统优化和问题解决提供参考依据，确保系统的稳定性和可靠性。

试验日期:2004年6月28日-------2004年9月28日●主变故障录波器:1．铭牌:型号ZH－2 额定电流1A直流工作电源DC110/AC220 制造厂武汉中元华电科技有限公司2。

直流电源检查:单位:输入电压电源I 电源II标称值5V 12V －12V 24V88V 4.99 11.98 －11.99 24.01110V 4.98 11.99 －12.00 24.00121V 4.99 12.00 －12.00 24.00说明:输入电压从0V缓慢升至额定电压、突然拉合均能启动;在80%~115%Ue缓慢调节能正常工作。

3．模拟量刻度检查:CPU1 I=1A U=60V通道号 1 2 3 4 5 6 7 8 测量值59.99 59.99 60.00 0.00 60.00 60.00 60.00 0.00 通道名称UA UB UC 3U0 UA UB UC 3U0 通道属性220kVⅠ母电压220kVⅡ母电压通道号9 10 11 12 13 14 15 16 测量值59.69 59.59 59.50 0.00 59.80 59.80 59.80 0.00 通道名称UA UB UC 3U0 UA UB UC 3U0 通道属性110kVⅠ母电压110kVⅡ母电压CPU2 I=1A U=60V通道号17 18 19 20 21 22 23 24 测量值60.00 59.99 59.99 0.00通道名称UA UB UC 3U0通道属性10kVⅠ母电压备用通道号25 26 27 28 29 30 31 32 测量值通道名称通道属性备用备用CPU3 I=1A U=57.75V通道号33 34 35 36 37 38 39 40 测量值 1.00 1.00 1.00 0.98 通道名称IA IB IC I0 通道属性备用#1主变变高电流通道号41 42 43 44 45 46 47 48 测量值0.98 0.98 1.00 0.98 1.00 1.00 0.98 通道名称IA IB IC I0 变高I0 备用变中I0 备用通道属性#1主变变中电流#1主变零序电流4.开关量启动试验:CPU1通道号K1 K2 K3 K4 K5 K6通道名称手动录波差动动作1 高后备动作1 中后备动作1 低后备动作1 变高合位通道属性#1主变开入通道号K7 K8 K9 K10 K11 K12通道名称变高分位差动动作2 高后备动作2 中后备动作2 低后备动作2 变中合位通道属性#1主变开入通道号K13 K14 K15 K16 K17 K18通道名称变中分位非电量跳闸非全相跳闸变低合位变低分位备用通道属性#1主变开入CPU2通道号K19 K20 K21 K22 K23 K24通道名称备用备用备用备用备用备用通道属性通道号K25 K26 K27 K28 K29 K30通道名称备用备用备用备用备用备用通道属性通道号K31 K32 K33 K34 K35 K36通道名称备用备用备用备用备用备用通道属性CPU3通道号K37 K38 K39 K40 K41 K42—K96 通道名称备用备用备用备用备用备用通道属性5．模拟量启动试验：项目定值试验结果电压突变启动5V 5.02 相电压低越限启动40V 40.053U0突变启动7V 7.01 负序电压越限启动6V 5.99 电流突变启动0.2A 0.201电流越限启动相电流1A/零序0.2A 1.00/0.2026．其它项目试验：项目试验结果录波告警正确110V DC失电告警正确卫星对时正确信息上传正确7．装置绝缘检查：项目绝缘电阻(MΩ) 试验结果直流电源对地300 合格交流电流对地350 合格交流电压对地200 合格弱电对地250 合格交直流之间200 合格8．试验结果：合格。

故障分析报告范文(实用优秀9篇故障分析报告篇一单位名称：第一文库网审核：年月日一、事故（故障）前运行方式及负荷情况1.运行方式：************2.负荷情况：************二、事故（故障）现象填写事故发生前后的信号显示、保护装置动作情况、设备动作情况、故障设备外观现象（附各角度照片）、集控站监控机显示信息、变电站后台机采集信息内容。

三、事故处置经过对事故开始到故障设备隔离改为检修状态的全过程内容进行描述，时间要求精确到分。

四、事故停电范围及损失情况对事故造成的`停电范围、电量损失及设备损坏情况进行说明。

五、事故后的相关检查和试验1.保护检查情况：************2.设备电气试验情况：************六、事故原因分析根据站内故障录波图图及相关报文信息分析，简要描述故障现象经过，具体按照以下格式要求叙述：1.****保护动作情况分析根据保护类型及动作行为情况分别描述，可按照1. 2.3....分项说明。

2.设备损坏原因分析描述设备厂家、型号、投运日期以及设备运行期间的运行维护、检修试验情况，并根据事故过程现象分析设备损坏的原因。

存在其它设备间接损坏的也按照如上要求进行说明。

七、事故暴露出的问题根据事故涉及到的设备质量、安装工艺、检修维护、运行巡视、反措落实、管理要求落实等方面进行说明。

八、防范及整改措施为防止事故重复发生所拟采取的整改措施，要求整改措施落实到人，明确整改完成时间及督查落实人，整改措施要结合暴露出的问题，并举一反三，防止类似事故在次发生。

附件：故障录波及继电保护动作分析、故障录波图、保护动作报文、最近两个周期的设备电气试验报告（充油设备还应提供相关油化试验报告）、损坏设备技术规范书、事故设备照片。

故障分析报告篇二故障实例amp;检修故障现象：一辆钱江QJ100摩托车，行驶约40 000 km,近期起动困难，直至不能起动。

故障诊断与检修：经检查发动机各零部件完整，起动时有着火迹象，但就是不能起动。

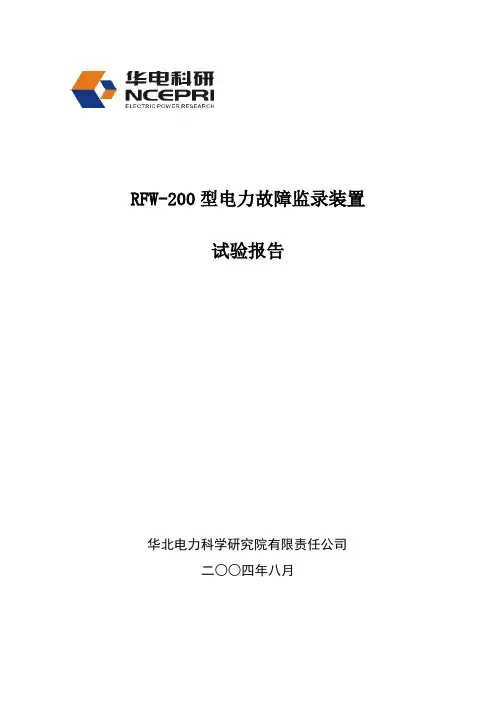

RFW-200型电力故障监录装置试验报告华北电力科学研究院有限责任公司二○○四年八月华北电力科学研究院有限责任公司科技档案审批单报告名称：RFW-200型电力故障监录装置检测报告报告编号：XT/检测-005-2004 出报告日期：2004年9 月10日保管年限：长期密级：一般试验负责人：陈宁试验地点：华北电力科学研究院有限责任公司参加试验人员：吴涛陈宁冯辰虎刘苗宋雨虹试验日期：2004年8月10日至2004年8月20日打印份数： 15 拟稿：陈宁校阅：李钢审核：李群矩生产技术部：孟峰批准：郭嘉阳目录一．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二．录波装置抗干扰试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4三．录波装置基本性能检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7一、概述二、录波装置抗干扰试验低温试验检验日期：2004-08-18高温试验辐射电磁场干扰试验检验日期：2004-08-17 环境温度：23 ℃相对湿度：54%快速瞬变干扰试验静电放电试验冲击电压试验绝缘电阻试验介质强度试验检验日期：2004-08-17 环境温度：23 ℃相对湿度：54%直流电源电压波动影响试验环境温度：28℃相对湿度：57%检验日期：2004-08-13热稳定试验检验日期：2004-08-13 环境温度：28 ℃相对湿度：57%动稳定试验检验日期：2004-08-13 环境温度：28 ℃相对湿度：57%三、录波装置基本性能检查外观及结构检查检验日期：2004-08-12 环境温度：28 ℃相对湿度：57%零漂检查检验日期：2004-08-12 环境温度：28℃相对湿度：57%交流电压和电流的线性范围检查检验日期：2004-08-12 环境温度：28℃相对湿度：57%交流电压和电流相位一致性检查频率测量检验日期：2004-08-11 环境温度：28℃相对湿度：57%各次谐波的可观察性检查检验日期：2004-08-11 环境温度：28℃相对湿度：57%功耗检查有功和无功功率测量起动性能及起动值检查检验日期：2004-08-16 环境温度：24℃相对湿度：54%长期低压低频录波检查检验日期：2004-08-16 环境温度：24℃相对湿度： 54%非周期分量记录性能检查开关量的分辨率检查高频通道信号测试时钟同步功能检查检验日期：2004-08-13 环境温度：28℃相对湿度： 57%故障数据记录方式检查大短路电流记录能力检查检验日期：2004-08-16 环境温度：24℃相对湿度： 54%故障测距（无互感双回线）连续频繁开关量动作时录波器记录能力检查检验日期：2004-08-16 环境温度：24℃相对湿度： 54%连续频繁故障时录波器记录能力检查振荡起动录波检查装置记录容量检查。

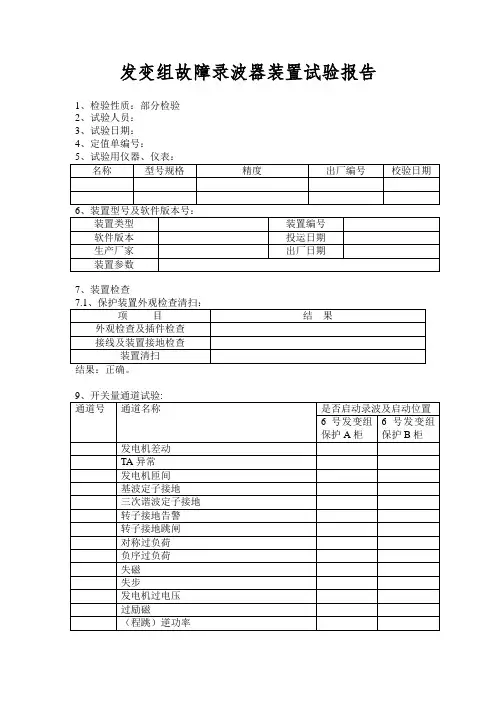

#1机组发变组故障录波器调试报告批准：陈珍顺审核：辛晓莺编制：龚智勇二〇一六年九月#1机组发变组故障录波器调试报告1、概述华宁电厂#1机组发变组故障录波器内部电子元器件老化，经常误发报警信号，多次更换采集板和CPU板仍不能解决根本问题。

故拆除原有的发变组故障录波装置更换为新的发变组故障录波装置。

2、调试时间及人员2.1 调试单位：内蒙古华宁热电有限公司2.2 调试时间：2016年3月22日---3月23日2.3 调试人员：徐向伟、龚智勇、杜鹏、张冶刚。

3、试验用仪器、仪表4、编制依据为保障故障录波装置可靠运行，并参照下列标准执行5、主要数据测试记录5.1、铭牌参数5.2、外观及接线检查5.3、绝缘检查5.4、装置上电检查5.4.1 装置通电自检5.4.2 软件版本和程序校验码核查5.4.3 时钟整定及对时功能检查5.4.4 定值整定及其失电功能检查5.5、告警检查5.6、开关量通道测试5.6、模拟量通道测试5.5.1绝缘监察功能检查当直流正、负母线任意一极对地降低到规定值时，绝缘监察装置应发出声光报警。

额定电压为220V的系统，用25kΩ电阻；额定电压为110V的系统，一般宜采用15kΩ，也可根据实际情况，如7kΩ。

分别使直流母线正极或负极接地，应正确发出声光报警。

5.5.2电压监察以及报警功能检查具备直流母线的电压监察功能，显示并记录母线电压数值，要求测量误差不大于 1.0％。

直流母线电压低于或高于整定值时，应发出低压或过压信号及声光报警，报警值误差要求在±1.0％以内。

模拟绝缘监察装置直流母线电压过高、过低等试验，绝缘检查装置应正确动作。

5.5.2.1电压监测检查5.5.2.2电压报警功能检查5.5.3选线功能的检查装有微机型绝缘监测装置的直流电源系统，应能监测和显示其支路的绝缘状态，各支路发生接地时，应能正确显示和报警。

逐条将每个支路经过电阻失地，要求任何一支路失地时都能报警且显示失地支路编号以及绝缘数值。

故障录波系统调试报告全文共四篇示例，供读者参考第一篇示例：故障录波系统是电力系统中非常重要的一项设备，用于记录电力系统中发生的故障波形数据，通过分析这些数据可以帮助电力系统运维人员快速准确地定位故障，保障电力系统的正常运行。

在实际工作中，故障录波系统也需要进行调试和检测，以确保其稳定运行。

本文将对故障录波系统调试过程进行详细介绍，并总结调试过程中常见问题及解决方法。

1. 调试前准备在进行故障录波系统的调试前，首先需要做好相关准备工作。

包括检查系统是否连接正确、各设备参数设置是否正确、系统软件是否正常运行等。

还需要准备好调试工具，如示波器、信号发生器等。

2. 调试步骤1) 验证电力系统连接首先需要验证故障录波系统与电力系统的连接是否正确，包括信号线连接、接地等。

通过示波器观察录波系统采集到的信号波形，确保信号传输正常。

2) 参数设置根据实际需求设置录波系统的参数，包括采样率、采集通道、触发方式等。

确保系统能够准确、完整地记录故障波形数据。

3) 故障模拟通过信号发生器模拟电力系统中的故障，如短路、断路等。

观察录波系统采集到的波形数据，并分析是否符合实际情况。

4) 数据分析对录波系统采集到的数据进行分析，包括波形展示、故障定位等。

通过分析波形数据，可以判断电力系统中的故障类型及位置，为后续维修提供参考。

5) 故障定位根据数据分析结果，进行故障定位。

通过确定故障位置，可以及时准确地修复故障，保障电力系统的正常运行。

3. 常见问题及解决方法1) 信号传输故障当录波系统无法采集到正常的信号波形时，可能是信号传输出现问题。

此时需要检查信号线连接是否良好，是否存在断路、短路等现象。

可以通过示波器观察信号波形，查找故障原因并及时修复。

如果录波系统参数设置不正确，可能导致采集到的数据不准确。

此时需要仔细检查参数设置是否符合实际需求，并进行调整。

可以通过模拟故障检查系统参数设置的准确性。

有时候录波系统采集到的数据较为复杂，需要进行深入分析才能得出正确的结论。

技术文件编号：DZ-XL0115B-2007锡林发电一期工程1号机组故障录波装置调试报告内蒙古能源发电投资有限公司电力工程技术研究院1.概述内蒙古锡林发电一期工程1号机组DPR-2电力系统故障信息记录装置，是国电自动化研究院.南京南瑞集团公司推出的新一代故障录波装置。

1.1 输入信号技术规范：1.1.1 额定频率：50HZ；1.1.2 交流额定电压（PT二次侧电压值）：57.7V,50HZ;1.1.3 交流额定电流（CT二次侧电流值）：1A或5A，50HZ；1.1.4 模拟量线性工作范围：◆交流电压回路：0V～180V◆交流电流回路：0～30IN◆直流电压回路：0.05～600V◆直流电流回路：0.01～20mA◆高频信号：0.05V～10V1.1.5 开关量输入信号:开关量输入信号为有源110VDC/220VDC，常开/常闭节点。

1.1.6 过载能力：1.1.6.1 交流电压回路：1.5倍额定电压，连续工作。

1.1.6.2 交流电流回路：2倍额定电流，连续工作20倍额定电流，工作10秒40倍额定电流，工作1秒1.1.7 频率响应：DC～1/2取样率1.1.8 精度：±0.5%，自动无电位器校定2.调试人员和调试时间2.1 试验人员: 沈志远刘景远王磊2.2 调试时间：2007年2月9日-2007年2月10日3.试验条件3.1 屏体及二次回路全部安装完毕。

3.2 保护定值单、二次回路图及厂家资料准备齐全。

4.试验所用仪器设备5.调试内容5.1 装置应用5.1.1 实时状态监视装置正常运行时可以随时观测正常的实时波形及其有效值、开关量状态等。

5.1.2 模拟量有效值监视模拟量值命令在菜单监视中。

相位角计算的基准为有效值最大的量。

5.1.3 模拟曲线监视模拟量曲线是监视菜单中的命令。

每页显示一个模块及其相关的模块的波形。

5.1.4 开关状态监视开关量状态是监视菜单中的命令。

每页显示16路开关量状态。

工程名称：试验日期：XX年 XX 月XX 日XX故障录波器：
1.铭牌：
2. 逆变电源检查：
3.模拟量精度检查：（电压单位：V 电流单位：A）
工程名称：试验日期：XX年 XX 月XX 日XX故障录波器：
4.开关量启动试验：
工程名称：试验日期：XX年 XX 月XX 日XX故障录波器：
工程名称：试验日期：XX年 XX 月XX 日XX故障录波器：
工程名称：试验日期：XX年 XX 月XX 日XX故障录波器：
5.模拟量启动试验：
6、短路故障测距分析：（临时定值）
单位正序阻抗Z1＝
故障前：三相电压均为57.7V 负载电流：0A
故障类型：故障点：0.95Zd 短路电流：10A 故障时间：1.0秒
短路阻抗（二次值）：Zd＝补偿系数K=
工程名称：试验日期：XX年 XX 月XX 日XX故障录波器：
故障分析报告如下：
由计算可得：
（a）理论短路阻抗（二次值）：Zd2=
（一次值）：Zd1=
理论故障距离：L＝
（b）测量（感受）短路阻抗（二次值）：
测量故障距离：L＝
8．装置绝缘检查：
9. 使用仪器、仪表:
10. 试验结果:
试验人员：试验负责人：。

北京电力工程公司电力故障录波器试验记录JDG/7411站名五路居110kV变电站保护设备 1#故障录波器检验日期 2013 年 6月 12 日校验人高翔审核人屈井旺电力故障录波分析装置调试报告编号电力故障录波分析装置调试时间2012年6月22日配置AC 1A/DC 110V 调试人：吴洪磊保护装置型号WDGL-VI定值单号HD20120302调试内容1．通电检查序号项目结果1 检查电压无短路合格2 检查电流回路无开路合格3 检查220V AC/110V DC接线是否正确合格4 检查端子是否整齐，螺钉是否禁固合格5 测量电压回路N极对机壳地电压合格6 测量电流回路N极对机壳地电压合格2．测电压（不合空开，测输入电压220 V AC/DC）空载电压电压名称电压测量值（V）备注220V AC 230.5 _ 110V DC 116.4 _ 24V 24.25 _3．系统精度试验测试项输入值采样值测试项输入值采样值测试项输入值采样值110kV4#母线电压Ua 57.740V 57.792V110kV4#母线电压Ub57.740V 57.794V110kV4#母线电压Uc57.740V 57.795V110kV4#母线电压3U0 57.740V 57.692V10kV 5A母线电压Ua57.740V 57.695V10kV 5A母线电压Ub57.740V 57.701V10kV 5A母线电压Uc 57.740V 57.705V10kV 5A母线电压3U057.740V 57.697V10kV 5B母线电压Ua 57.740V 57.698V10kV 5B母线电压Ub57.740V 57.703V10kV 5B母线电压Uc57.740V 57.725V10kV 5B母线电压3U057.740V 57.687V 111断路器电流Ia 1.000A 0.992A111断路器电流Ib1.000A 0.998A111断路器电流Ic1.000A 1.009A111断路器电流I0 1.000A 1.003A112断路器电流Ia1.000A 0.992A112断路器电流Ib1.000A 0.998A112断路器电流Ic 1.000A 1.009A112断路器电流I01.000A 1.003A145断路器电流Ia1.000A 1.001A145断路器电流Ib 1.000A 1.009A145断路器电流Ic1.000A 1.007A145断路器电流I01.000A 1.003A103断路器电流Ia 1.000A 1.007A103断路器电流Ib1.000A 1.014A103断路器电流Ic1.000A 1.006A103断路器电流I0 1.000A 1.008A203A断路器电流Ia1.000A 0.998A203A断路器电流Ib1.000A 1.007A203A断路器电流Ic 1.000A 1.003A203A断路器电流I01.000A 1.007A203B断路器电流Ia1.000A 0.998A203B断路器电流Ib 1.000A 1.007A203B断路器电流Ic1.000A 1.007A203B断路器电流I01.000A 1.007A245断路器电流Ia 1.000A 0.998A245断路器电流Ib1.000A 1.007A245断路器电流Ic1.000A 1.007A3#接地变I01.000A 0.999A4.开关量判启动试验序号通道编号及名称是否判启动1 111断路器位置是2 111线路保护动作是3 111线路重合闸动作是4 112断路器位置是5 112线路保护动作是6 112线路重合闸动作是7 101断路器位置是8 145断路器位置是9 145自投动作是10 145后加速保护动作是11 145充电合环保护动作是12 103断路器位置是13 203A断路器位置是14 203B断路器位置是15 3#主变差动保护动作是16 3#主变高后备保护动作是17 3#主变低后备保护动作是18 3#主变非电量保护动作是19 3#主变接地变保护动作是20 245断路器位置是21 245分段自投及后加速保护动作是5．模拟量判启动试验项目定值试验结果项目定值试验结果相电压正序上限63.70V 63.71V 相电压正序下限51.70V 51.69V 相电压正序突变- - 相电压负序上限 5.00V 5.01V相电压负序突变- - 零序电压上限 6.00V 6.01V零序电压突变- - 相电流正序上限 1.3A 1.30A相电流正序下限--相电流正序突变0.2A 0.21A相电流负序上限0.2A 0.21A 相电流负序突变- -零序电流上限0.2A 0.21A 零序电流突变- -6．启动量投入、退出启动量名称投入/退出启动量名称投入/退出相电压正序上限投入相电压正序下限投入相电压正序突变退出相电压负序上限投入相电压负序突变退出零序电压上限投入零序电压突变退出相电流正序上限投入相电流正序下限退出相电流正序突变投入相电流负序上限投入相电流负序突变退出零序电流上限投入零序电流突变退出开关量启动投入7.其他项目项目要求实验结果录波告警继电器动作正确正确异常告警继电器动作正确正确整组试验A相接地分析结果正确正确AB相接地分析结果正确正确三相接地分析结果正确正确打印试验打印定值清单正确8.终结发现问题及处理情况无遗留问题无结论正确试验日期13.6.12 试验负责人高翔试验人员王康审核人屈井旺。

XXXXXXXX 火力发电分公司检验报告检验性质：项目名称XXXXXXX 电厂控制部电控班XXX 电厂220KV 网继室ZH-3线路故障录波装置全部检验全 部 检 验工作人员XX工作负责人XXX工作时间2016年8月2日至2016年8月3日报告编写XXX初审复审批准XXX电厂220kV线路故障录波装置ZH-3检验报告1 检验中使用的仪器设备2 安全措施3检验项目3.1 装置外观及机械部分检查录波屏外观良好，屏内无物理损伤，机械检查合格。

II母回线电压模拟量通道正常。

3.3.2 电流通道检查其中最大误差为（0.994-1）/1=0.6% ，小于3%的正常误差。

金锑Ⅲ、金锑Ⅳ回线电流、母联电流模拟量通道正常。

3.4 录波启动定值实验数据3.4.1电压定值启动检查3.4.2电流定值启动检查3.4.3频率定值启动检查Ⅰ母相电压突变量启动录波与定值相符，录波正常。

Ⅰ母相电流高越限启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅰ母正序欠压启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅰ母负序过压启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅰ母自产零序电压突变启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅰ母自产零序过压越限启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅱ母相电压突变量启动录波与定值相符，录波正常。

Ⅱ母相电压低越限启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅱ母正序欠压启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅱ母负序过压启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅱ母自产零序电压突变启动录波与定值误差不超过3%的限定范围，录波正常。

Ⅱ母自产零序过压越限启动录波与定值误差不超过3%的限定范围，录波正常。

金锑Ⅲ线相电流突变量启动录波与定值相符，录波正常。

金锑Ⅲ线低越限启动录波与定值误差不超过3%的限定范围，录波正常。

金锑Ⅲ线负序过流启动录波与定值误差不超过3%的限定范围，录波正常。

发电机保护及故障录波A级检修报告一、前言本次发电机保护及故障录波 A 级检修旨在全面检查、维护和修复发电机保护系统及故障录波装置，确保其在电力生产过程中的稳定运行和可靠保护。

检修工作于_____开始，至_____结束，历时_____天。

二、设备概况（一）发电机保护装置1、型号：＿____2、主要功能：包括过流保护、过压保护、欠压保护、差动保护、接地保护等。

（二）故障录波装置1、型号：＿____2、主要参数：采样频率_____、存储容量_____等。

三、检修前的运行状况在检修前，发电机保护及故障录波装置曾出现以下异常情况：1、保护装置偶发误动作，导致不必要的跳闸。

2、故障录波数据存在部分丢失和失真的现象。

四、检修项目及内容（一）外观检查对发电机保护装置和故障录波装置的柜体、柜门、仪表、指示灯等进行外观检查，确保无明显损伤、变形和锈蚀，仪表指示正常，指示灯显示准确。

（二）二次回路检查1、检查二次接线的紧固程度，对松动的接线进行紧固。

2、测量二次回路的绝缘电阻，确保绝缘性能良好。

（三）保护装置校验1、对各保护功能进行校验，按照设定的定值进行模拟故障试验，验证保护动作的准确性和可靠性。

2、检查保护装置的整定值是否与定值单相符，如有偏差进行调整。

（四）故障录波装置校验1、对采样精度进行校验，确保录波数据的准确性。

2、检查存储和传输功能，确保故障录波数据能够完整、及时地存储和传输。

（五）电源系统检查1、检查保护装置和故障录波装置的电源输入是否稳定。

2、对电源模块进行测试，确保其输出电压在正常范围内。

（六）通讯系统检查检查与监控系统、调度系统的通讯是否正常，通讯协议是否匹配，数据传输是否准确无误。

五、检修中发现的问题及处理措施（一）保护装置方面1、发现某一保护插件存在老化现象，导致保护动作不稳定。

处理措施：更换该插件。

2、定值设置与定值单存在微小偏差。

处理措施：按照定值单重新进行设置和核对。

（二）故障录波装置方面1、录波存储硬盘出现坏道，影响数据存储。
