学一学期电子电工专业《电子线路》期终试卷

电工电子期中考试题及答案第一节：选择题1. 下面哪个选项是关于欧姆定律的描述？A. 电压与电流之间的比值称为电阻。

B. 电压与电阻之间的比值称为电流。

C. 电流与电阻之间的比值称为电压。

D. 电流与电压之间的比值称为电阻。

2. 以下哪个元器件是用来存储电荷的？A. 电容器B. 电感器C. 电阻器D. 二极管3. 下列哪种逻辑门的输出信号为低电平时，只有一个或两个输入信号也为低电平？A. 与门B. 或门C. 非门D. 异或门4. 以下哪个选项是关于直流电机的描述？A. 直流电机只能转动一个方向。

B. 直流电机在工作时电枢绕组通常是唯一加热的部分。

C. 直流电机无法改变转速。

D. 直流电机主要应用于交流电路中。

5. 以下哪个选项是关于三相交流电的描述？A. 三相电是由三条单独的交流电线组成的。

B. 三相电的相位差为120度。

C. 三相电无法通过变压器进行转换。

D. 三相电的频率是固定的。

第二节：填空题1. 欧姆定律的数学公式为电压（U）等于电流（I）乘以电阻（R），表示为________。

2. 一个电源的正极为电压的________极，负极为电压的________极。

3. 电感器的单位是________。

4. 在数字电路中，使用的最基本的逻辑门是________门。

5. 三相交流电的相位差是________度。

第三节：简答题1. 请简要解释欧姆定律的含义及公式的用途。

欧姆定律是描述电压、电流和电阻之间关系的重要定律。

根据欧姆定律，电压等于电流乘以电阻，其数学公式为U = I * R。

这个公式可以用于计算电路中任意两个参数已知时的第三个参数，例如确定电流大小或电阻值。

2. 分别解释直流电机和交流电机的工作原理。

直流电机的工作原理是利用直流电流通过电枢绕组和磁极之间的电磁相互作用来产生转动力矩。

当电流通过电枢绕组时，它会在磁场中受到力的作用，从而导致电枢绕组和电刷转动。

交流电机的工作原理是利用交流电流的变化来产生转动力矩。

2012学年电子线路期中试卷班级 学号 姓名一、填空题（30分）1、三极管的输出特性曲线可分为三个区域，即 、 和 。

当三极管工作在 区时，关系式I C ＝βI B 才成立；当三极管工作在 区时，I C ≈0；当三极管工作在 区时，U CE ≈0。

2、晶体二极管具有____________特性，当二极管两端正向电压大于______电压时，二极管才能导通，其正向压降硅管约为______V ，锗管约为______V 。

3、把交流电变成直流电的电路叫做整流电路。

常见的二极管单相整流电路有__________电路、_________________电路和_______________________电路。

4、半导体三极管，它是________控制型器件。

其内部有三个区即_____________、_____________和____________，5、晶体三极管按半导体材料可分______和______；按PN 结的组合方式不同可分为____________和____________型管。

6、晶体三极管I E 、I B 、I C 之间的关系式为__________7、三极管有放大作用的外部条件是：发射结 和集电结 。

8、正常情况下稳压管工作在 区，具有稳压作用。

二、选择题（30分） 1 23456789101、当晶体二极管的PN 结导通后，参加导电的是（ ）。

A 少数载流子B 多数载流子C 既有少数载流子又有多数载流子D 自由电子 2、当锗晶体二极管加上0.3V 的正向电压时，该晶体二极管相当于（ ）。

A 小阻值电阻B 阻值很大的电阻C 内部短路D 稳压管3、用万用表测得NPN 型晶体管各电极对地的电位是：V B ＝4.7V ，V C ＝4.3V ，V E ＝4V ，则该晶体三极管的工作状态是（ ）。

A 饱和状态B 截止状态C 放大状态D 击穿状态 4、如下图所示,已知两个稳压管稳定电压分别为V 1=5V,V 2=10V,它们的正向压降均为0.7V,若稳定电流都相等,则输出电压V 0为________。

1.基础知识电阻器是电路元件中应用最广泛的一种。

A.正确B.错误正确正确答案：A学生答案：A2.一个四色环电阻,其阻值大小由第三色环数字决定,若为橙色,则倍数是_______。

A.100倍B.10000倍C.10倍D.1000倍错误正确答案：D学生答案：B3.某一可调电阻标示为504，其阻值应为_______。

A.50kB.5MC.500kD.50M正确正确答案：C学生答案：C4.电感器按电感量变化情况分为固定电感器、可变电感器、微调电感器等。

A.错误B.正确正确正确答案：B学生答案：B5.电感器的标志方法与电阻器、电容器的标志方法相同，有直标法、文字符号法和色标法。

A.错误B.正确正确正确答案：B学生答案：B6.当被测线圈的电阻值为无穷大时，表明线圈局部短路。

A.错误B.正确错误正确答案：A学生答案：B7.常用的CW78××系列是正电压输出，CW79××系列是负电压输出。

A.正确B.错误正确正确答案：A学生答案：A8.万用表的准确度等级一般分为0.1、0.5、1.5、2.5、5等几个等级。

正确B.错误正确正确答案：A学生答案：A9.光电二极管的好坏，可用万用表R×1k挡测量，其正向电阻约10kΩ。

A.错误B.正确正确正确答案：B学生答案：B10.光敏电阻是利用半导体的光致导电特性制成，是无结器件。

A.正确B.错误错误正确答案：A学生答案：B11.集成电路的引脚分别有3，5，7，8，10，12，14，16根等多种。

A.错误B.正确正确正确答案：B学生答案：B12.外热式电烙铁是由烙铁头、烙铁心、外壳、木柄、电源引线、插头等部分组成。

A.错误B.正确正确答案：B学生答案：B13.焊接圈套的元器时，如大电解电容器的引线脚、金属底盘接地焊片等，应选用100 W以上的电烙铁。

A.错误B.正确正确正确答案：B学生答案：B14.电烙铁不使用时，不要长期通电，以防损坏电烙铁。

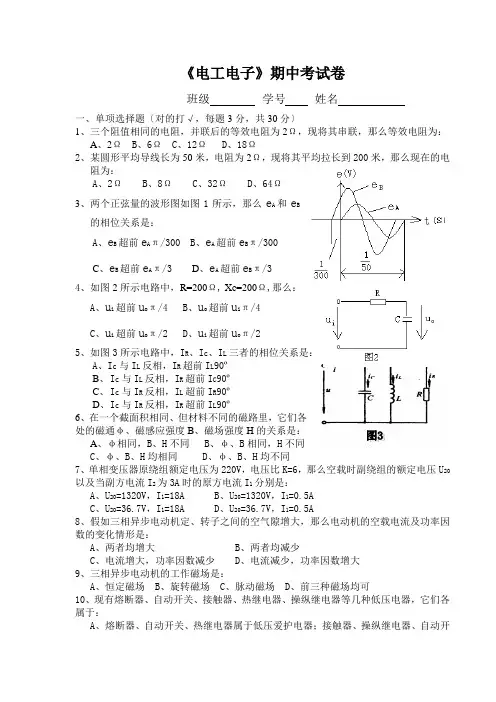

《电工电子》期中考试卷班级学号姓名一、单项选择题〔对的打√，每题3分，共30分〕1、三个阻值相同的电阻，并联后的等效电阻为2Ω，现将其串联，那么等效电阻为：A、2ΩB、6ΩC、12ΩD、18Ω2、某圆形平均导线长为50米，电阻为2Ω，现将其平均拉长到200米，那么现在的电阻为：A、2ΩB、8ΩC、32ΩD、64Ω3、两个正弦量的波形图如图1所示，那么e A和e B的相位关系是：A、e B超前e Aπ/300B、e A超前e Bπ/300C、e B超前e Aπ/3D、e A超前e Bπ/34、如图2所示电路中，R=200Ω, Xc=200Ω,那么：A、u i超前u oπ/4B、u o超前u iπ/4C、u i超前u oπ/2D、u i超前u oπ/25、如图3所示电路中，I R、I c、I L三者的相位关系是：A、I c与I L反相，I R超前I L90ºB、I c与I L反相，I R超前I C90ºC、I c与I R反相，I L超前I R90ºD、I c与I R反相，I R超前I L90º6、在一个截面积相同、但材料不同的磁路里，它们各处的磁通φ、磁感应强度B、磁场强度H的关系是：A、φ相同，B、H不同 B、φ、B相同，H不同C、φ、B、H均相同D、φ、B、H均不同7、单相变压器原绕组额定电压为220V，电压比K=6，那么空载时副绕组的额定电压U20以及当副方电流I2为3A时的原方电流I1分别是：A、U20=1320V，I1=18AB、U20=1320V，I1=0.5AC、U20=36.7V，I1=18AD、U20=36.7V，I1=0.5A8、假如三相异步电动机定、转子之间的空气隙增大，那么电动机的空载电流及功率因数的变化情形是：A、两者均增大B、两者均减少C、电流增大，功率因数减少D、电流减少，功率因数增大9、三相异步电动机的工作磁场是：A、恒定磁场B、旋转磁场C、脉动磁场D、前三种磁场均可10、现有熔断器、自动开关、接触器、热继电器、操纵继电器等几种低压电器，它们各属于：A、熔断器、自动开关、热继电器属于低压爱护电器；接触器、操纵继电器、自动开关属于低压操纵电器。

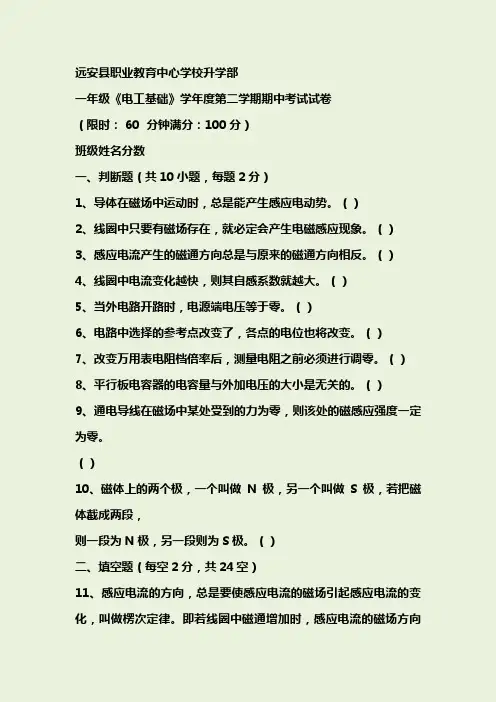

远安县职业教育中心学校升学部一年级《电工基础》学年度第二学期期中考试试卷（限时： 60 分钟满分：100分）班级姓名分数一、判断题（共10小题，每题2分）1、导体在磁场中运动时，总是能产生感应电动势。

（）2、线圈中只要有磁场存在，就必定会产生电磁感应现象。

（）3、感应电流产生的磁通方向总是与原来的磁通方向相反。

（）4、线圈中电流变化越快，则其自感系数就越大。

（）5、当外电路开路时，电源端电压等于零。

（）6、电路中选择的参考点改变了，各点的电位也将改变。

（）7、改变万用表电阻档倍率后，测量电阻之前必须进行调零。

（）8、平行板电容器的电容量与外加电压的大小是无关的。

（）9、通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。

（）10、磁体上的两个极，一个叫做N极，另一个叫做S极，若把磁体截成两段，则一段为N极，另一段则为S极。

（）二、填空题（每空2分，共24空）11、感应电流的方向，总是要使感应电流的磁场引起感应电流的变化，叫做楞次定律。

即若线圈中磁通增加时，感应电流的磁场方向与原磁场方向，若线圈中磁通减少时，感应电流的磁场方向与原磁场方向。

12、由于线圈自身而产生的现象叫做自感现象。

线圈的与的比值，叫做线圈的电感。

13、在0.03s内线圈A中的电流有0.5A增加到2A，线圈A的自感系数为0.9H，两个线圈间的互感系数M=0.6H，则线圈B中产生的互感电动势为V；线圈A中产生电动势，大小为V。

14、磁感线的方向：在磁体外部由指向；在磁体内部由指向。

15、磁场间相互作用的规律是同名磁极相互，异名磁极相互。

16、电阻器是元件，电感器和电容器都是元件，线圈的就反映它储存磁场能量的能力。

17、两个互感线圈同名端相连接叫做，异名端相连接叫做。

18、耦合系数K的值在和之间。

三、选择题（每题3分，共5题）18、下列属于电磁感应现象的是（）A、通电直导体产生磁场B、通电直导体在磁场中运动C、变压器铁心被磁化D、线圈在磁场中转动发电19、线圈自感电动势的大小与（）无关A、线圈的自感系数B、通过线圈的电流变化率C、通过线圈的电流的大小D、线圈的匝数20、线圈中产生的自感电动势总是（）A、与线圈内原电流方向相同B、与线圈内原电流方向相反C、阻碍线圈内原电流的变化D、以上都不对。

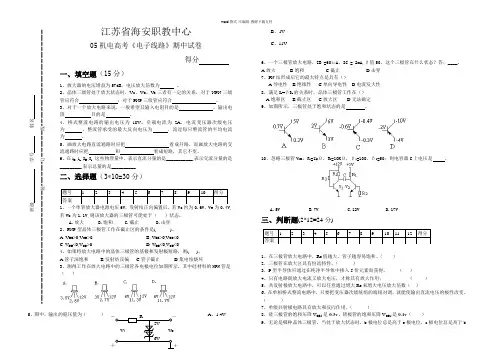

江苏省海安职教中心05机电高考《电子线路》期中试卷得分 一、填空题（15分）1、放大器的电压增益为57dB ，电压放大倍数为 。

2、晶体三级管处于放大状态时，Vc 、Vb 、Ve 三者有一定的关系，对于NPN 三级管应符合 ；对于PNP 三级管应符合 。

3、对于一个放大电路来说，一般希望其输入电阻目的是 ，输出电阻 目的是 。

4、桥式整流电路的输出电压为18V ，负载电流为2A ，电流变压器次级电压为 ，整流管承受的最大反向电压为 ，流过每只整流管的平均电流为 。

5、画放大电路直流通路时应把 看成开路，而画放大电路的交流通路时应把 和 看成短路，其它不变。

6、在i B ,i b ,I B ,I b 这些物理量中，表示直流分量的是___________,表示交流分量的是_________,表示总量的是__________.二、选择题（3*10=30分）1、一个单管放大器电源电压6V ，发射结正向偏置后，若Vc 约为0.6V ，Ve 为0.4V,若Vb 为1.1V,则该放大器的三极管可能处于（ ）状态。

A.放大B.饱和C.截止D.击穿 2、PNP 型晶体三极管工作在截止区的条件是( )。

A. V BE >0,V CB >0 B. V BE >0,V CB <0 C. V BE <0,V CB >0D. V BE <0,V CB <04、如果将放大电路中的晶体三极管的基极和发射极短路，则( )。

A.管子深饱和 B.发射结反偏 C.管子截止 D.集电结烧坏3、测得工作在放大电路中的三极管各电极电位如图所示，其中硅材料的NPN 管是（ ）5、图中，输出的稳压值为（ ）A 、1.4VB 、1VC 、11V6、一个三极管放大电路，IB =60μA ，IC = 2mA,β值50，这个三极管在什么状态？答：____。

A.放大 B.饱和 C.截止 D.击穿7、PN 结形成后它的最大特点是具有（）A 导电性B 绝缘性C 单向导电性D 电流发大性 8、满足I c =βI b 的关系时，晶体三极管工作在（） A 饱和区 B 截止区 C 放大区 D 无法确定 9、如图所示，三极管处于饱和状态的是 。

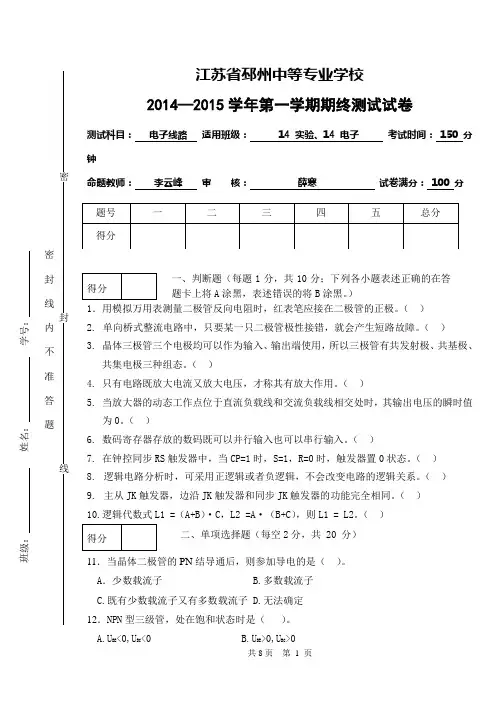

学年第一学期电子电工专业《电子线路》期终考试作者: 日期:线•号学密^.律嫩不准答题 ------------- 封:级班江苏省邳州中等专业学校2014—2015学年第一学期期终测试试卷测试科目： 电子线路适用班级：14实验、14电子考试时间：150分钟命题教师：李云峰 审 核： 薛寒 试卷满分：100分亠、判断题（每题1分，共10分；1 •用模拟万用表测量二极管反向电阻时，红表笔应接在二极管的正极。

（）2. 单向桥式整流电路中，只要某一只二极管极性接错，就会产生短路故障。

（）3. 晶体三极管三个电极均可以作为输入、输出端使用，所以三极管有共发射极、共基极、共集电极三种组态。

（）4. 只有电路既放大电流又放大电压，才称其有放大作用。

（）5. 当放大器的动态工作点位于直流负载线和交流负载线相交处时，其输出电压的瞬时值为 0。

（）6. 数码寄存器存放的数码既可以并行输入也可以串行输入。

（）7. 在钟控同步RS 触发器中，当CP=1时，S=1, R=0时，触发器置0状态。

（） 8. 逻辑电路分析时，可采用正逻辑或者负逻辑，不会改变电路的逻辑关系。

（）9. 主从JK 触发器，边沿JK 触发器和同步JK 触发器的功能完全相同。

（） 10.逻辑代数式L1 = 11 •当晶体二极管的（A+E ） • C, L2 =A •（ B+C ），贝U L1 = L2。

（）二、单项选择题（每空 2PN 结导通后，则参加导电的是（）。

A •少数载流子B. 多数载流子C.既有少数载流子又有多数载流子D.无法确定12. NPN 型三级管，处在饱和状态时是（）。

A. U BE<0,U BC<0B.U BE>0,U BC>0C ・U BE>0,U BC <0D.UB<O,U BC>013. 有两个放大倍数相同的、 输入电阻和输出电阻不同的放大器 A 和B,对同一个具有内阻的信号源电压进行放大，在负载开路的条件下，测得 A 放大器的输出电压小，这说明放大器A 的（）。

如皋中专2019-2020年度第一学期18对口高二期中考试试卷专业：电子电工科目：电子线路分值：105分一、判断题（6*2）( )1、在串联型石英晶体振荡器中，电路利用石英晶体相当于一个电感来构成振荡器的。

( )2、桥式全波整流电容滤波电路中，若有一个二极管出现虚焊，则输出电压为原来的一半。

( )3、实用型差动放大电路中，增大发射极电阻Re，不仅增大了对共模信号的负反馈作用，同时降低了共模放大倍数，降低了共模抑制比。

( )4、振荡器产生的振荡信号是单一频率的信号。

( )5、自激振荡器起振后，应满足AuF＞1。

( )6、只要处于线性工作状态的理想运放，其反相输入端均可按“虚地”处理。

二、选择题（7*4）( )1、由理想集成运放构成的电路如下图所示。

下列表述中，正确的是A、只要适当设置元件参数，该电路就能构成LC振荡电路B、该电路中有负反馈存在，一定不是振荡电路C、该电路一定不满足相位平衡条件，不能产生振荡D、该电路一定不满足振幅平衡条件，不能产生振荡( )2、如下图所示各电路中，符合“虚地”条件的是A、(a)图所示电路B、(b)图所示电路C、(c)图所示电路D、(d)图所示电路3、如下左图所示电路，R＝0.5kΩ，当ui＝1mV时，则电流I的值为( )A、2μAB、0μAC、－2μAD、1μA4、某反馈放大器的交流通路如上右图所示，该电路中的级间反馈类型为A、电压串联正反馈B、电压串联负反馈C、电流串联正反馈D、电流串联负反馈5、如下左图所示电路，能产生自激振荡的连接为A、1-2；3-5B、1- 3；2-5C、1- 4；2–5D、1-5；2-36、如上右图所示电路，以下说法正确的是( )A、该电路由于无选频网络，不能产生正弦波振荡B、该电路由于不满足相位平衡条件不能产生正弦波振荡C、该电路由于放大器不能正常工作，不能产生正弦波振荡D、该电路能产生正弦振荡7、当负载发生变化时，欲使输出电流稳定，且提高输入电阻，应引入( )A、电压串联负反馈B、电流串联负反馈C、电流并联负反馈D、电压并联负反馈三、填空题（10*2）1、如下左图所示为具有放大作用的半波整流电路，V1、V2为理想二极管。

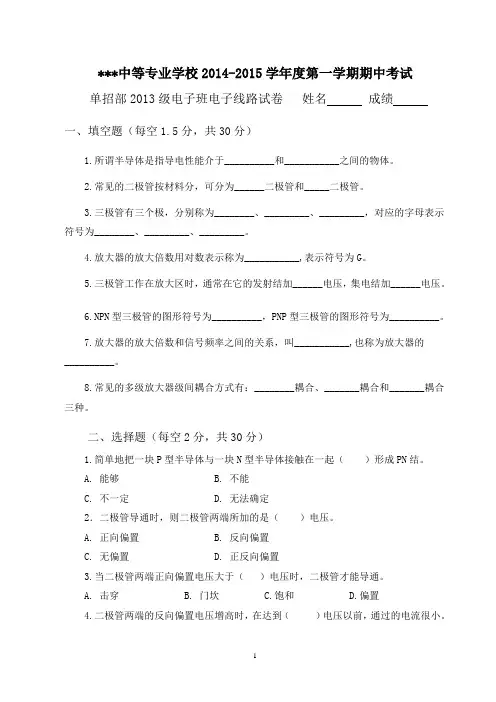

***中等专业学校2014-2015学年度第一学期期中考试单招部2013级电子班电子线路试卷姓名成绩一、填空题（每空1.5分，共30分）1.所谓半导体是指导电性能介于__________和___________之间的物体。

2.常见的二极管按材料分，可分为______二极管和_____二极管。

3.三极管有三个极，分别称为________、_________、_________，对应的字母表示符号为________、_________、_________。

4.放大器的放大倍数用对数表示称为___________,表示符号为G。

5.三极管工作在放大区时，通常在它的发射结加______电压，集电结加______电压。

6.NPN型三极管的图形符号为__________，PNP型三极管的图形符号为__________。

7.放大器的放大倍数和信号频率之间的关系，叫___________,也称为放大器的__________。

8.常见的多级放大器级间耦合方式有：________耦合、_______耦合和_______耦合三种。

二、选择题（每空2分，共30分）1.简单地把一块P型半导体与一块N型半导体接触在一起（）形成PN结。

A. 能够B. 不能C. 不一定D. 无法确定2．二极管导通时，则二极管两端所加的是（）电压。

A. 正向偏置B. 反向偏置C. 无偏置D. 正反向偏置3.当二极管两端正向偏置电压大于（）电压时，二极管才能导通。

A. 击穿B. 门坎C.饱和D.偏置4.二极管两端的反向偏置电压增高时，在达到（）电压以前，通过的电流很小。

A.击穿B.最大C.短路D.最小5.不加任何杂质的纯净半导体称为（）A.P型半导体B.N型半导体C.本征半导体D.空穴半导体6.二极管加一定的正向电压时导通，加反向电压时截止，这一导电特性，称为二极管的（）A. 导通状态B. 截止状态C. 单向导电性D.击穿特性7.凡反馈信号起到增强输入信号作用的反馈叫（）。

C.U BE>0,U BC<0D.U BE<0,U BC>013．有两个放大倍数相同的、输入电阻和输出电阻不同的放大器A和B，对同一个具有内阻的信号源电压进行放大，在负载开路的条件下，测得A放大器的输出电压小，这说明放大器A的（）。

A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小14．在固定偏置放大电路中，当环境温度升高后，在输出特性曲线上静态工作点将（）。

A.不变B.沿直流负载线下移C.沿交流负载线上移D.沿直流负载线上移15．一个固定偏置的放大器，当其晶体管的β=50时，I BQ=20 μA，I CQ=1mA，现换一个β为100的管子，则I BQ和I CQ分别为（）A.20μA，2mAB.40μA，4mAC.30μA，3 mAD.10μA，1mA16．某人用万用表测量电子线路中的晶体管，测得V E=-3V，V CE=6V，V BC=-5.4V，则该管是（）A.PNP型处于放大状态B.NPN型处于放大状态C.PNP型处于截止状态D.NPN型处于截止状态17.符合图2-17左真值表的是（）电路。

A.与B.与非C.或D.或非A B Y0 0 10 1 11 0 11 1 0图2-1818.满足图2-18所示电路输入、输出关系的门电路是（）A.与B.或C.同或D.异或19. 缆车A和B同一时刻只能允许一上一下的行驶，设A、B为1表示缆车上行，F为1表示允许行驶，则下列逻辑表达式中能实现该功能的是（）A.F=A+BB.F=A·BC.F=A⊕BD. F=A⊙B20.下图左所示电路，A、B为开关，Z为电灯，则Z与A、B之间应符合（）A.或逻辑关系B.与逻辑关系C.同或逻辑关系D.异或逻辑关系江苏省邳州中等专业学校Array2014—2015学年第一学期期终测试试卷第Ⅰ卷答题卡1234567891011121314151617181920[A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A][B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B][C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C][D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D]2122232425262728293031323334 35363738[A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A] [A][B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B] [B][C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C] [C][D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D] [D]得分21. 在题3-1图所示电路中，二极管是理想的。

晋城市中等专业学校《电工电子技术》期中考试试题一、填空题(每空1分，共40分)1.电路由、、、等部分组成。

2.但选定的电流参考方向与实际方向一致时，则计算所得的电流值为 ;反之则为o3.导体对电流的叫电阻，电阻大，说明导体导电能力；电阻小，说明导体导电能力O4.电压的实际方向为电位的方向，它的单位是；电动势的实际方向为电位的方向，它的单位是。

5.和都随时间作性变化的电流叫做交流电。

6.在表示交流电的符号中，小写字母如：“e、u、i”均表示交流电的值，大写字母如“E、U、I”表示交流电的值,大写字母加角标m表示交流电的值。

7.平时所说的交流电压与电流都是指交流电的值。

8.电压解析式为u=220V2 sin ( 100 n t+30 ° ) V,其最大值是,有效值是,交流电的角频率是,频率是，周期是，初相是O9.一个正弦交流电的频率是50Hz,有效值是5A,初相为60。

，则它的瞬时值表达式为O10.负荷开关一般由和组合而成。

11.负荷开关必须安装，手柄向上合为电源，向下拉为电源。

12.接触器根据触头电流不同分为接触器和接触器。

13.低压断路器旧称,主要用于不频繁通断电路，并能在电路时自动分断电路。

14 .时间继电器按延时方式可分为和两种。

15.熔断器主要由和组成。

二、判断题（每题1分，共10分）1.正弦交流电的有效值是最大值的1/2。

（）2.电容在交流电路中，交流电的频率越高，其容抗越大。

（）3.电路中某两点的电位可以有多个，所以这两点间的电压也可以有多个。

（）4.初相位的范围是-2兀一2兀。

（）5.电阻串联时阻值大的电阻分得的电压大，阻值小的电阻分得的电压小，但通过的电流是一样的。

（）6.对于同一个正弦交流电来说，周期、频率和角频率是三个互不相干，各自独立的物理量。

（）7.将电源两端短路，可造成电流过大烧毁电源。

（8.熔断器选用时，小容量照明线路选用螺旋式熔断器，机床线路选用插入式熔断器。

电子电工期中考试题库一、选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特2. 欧姆定律的基本表达式是：A. V = IRB. P = IVC. R = V/ID. I = P/V3. 以下哪个不是基本的电路元件：A. 电阻B. 电容C. 电感D. 变压器4. 交流电的周期是：A. 频率的倒数B. 频率的倍数C. 电压的幅度D. 电流的幅度5. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°6. 电路中的功率因数是指：A. 电压与电流的比值B. 有功功率与视在功率的比值C. 电流与电压的比值D. 视在功率与有功功率的比值7. 电容器在直流电路中起到的作用是：A. 短路B. 开路C. 滤波D. 整流8. 串联电路中总电阻与各部分电阻的关系是：A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻之差D. 等于各部分电阻的倒数之和9. 电磁感应现象的发现者是：A. 牛顿B. 法拉第C. 欧姆D. 爱迪生10. 以下哪个不是半导体材料：A. 硅B. 锗C. 砷化镓D. 铁二、填空题（每空2分，共20分）11. 电流的国际单位是________。

12. 电路中电压的国际单位是________。

13. 电容器的单位是________。

14. 电阻器的单位是________。

15. 电感器的单位是________。

16. 欧姆定律的表达式是________。

17. 三相交流电的相位差是________。

18. 电路中的功率因数是指________。

19. 电磁感应现象的发现者是________。

20. 半导体材料包括________。

三、简答题（每题10分，共30分）21. 简述串联电路和并联电路的区别。

22. 解释什么是电磁感应现象，并举例说明其应用。

23. 什么是功率因数？提高功率因数的意义是什么？四、计算题（每题15分，共30分）24. 有一个电阻为10Ω的电阻器，通过它的电流为2A，求电阻器两端的电压。

10学年第一学期职高电子线路期中试卷班级 姓名 学号一、填空题（16分）1、在导体中导电的是 ，在半导体中导电的不仅有 ，而且有 ，这是半导体区别于导体导电的重要特征。

3、硅二极管门坎电压 伏，导通时的正向压降为 伏；锗二极管门坎电压 伏，导通时的正向压降为 伏。

（0.2、0.3、0.5、0.7） 5、晶体三极管有两个PN 结，即 结和 结。

6、三极管各电极电流的分配关系是 ，I C /I B 的比值叫 ， △I C /△I B 的比值叫 。

7、晶体三极管有 型和 型，前者的图形符号是 ，后者的图形符号是 。

二、判断题（12分）（ ）1、二极管内部是一个PN 结，所以具有单向导电性。

（ ）2、晶体二极管击穿后立即烧毁。

（ ）3、晶体二极管单向导电性指的是晶体二极管加一定的正向电压时截止，加反向电压时导通的导电特性。

（ ）4、三极管处于放大状态时，其发射结正偏，集电结反偏。

（ ）5、三极管穿透电流I CEO 的大小随温度而变化。

（ ）6、放大器的静态工作点一经设定后，不会受外界因素的影响。

三、选择题（36分）1、晶体二极管的阳极电位是-10V ，阴极电位是-5V ，则该晶体二极管处于（ ） A 零偏B 反偏C 正偏2、在P 型半导体中（ ）A ．空穴是多数载流子，电子是少数载流子B ．电子是多数载流子，空穴是少数载流子C ．空穴的数目等于自由电子数目D ．没有电子3、把电动势是1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管（ ）A ．电流为零B ．电流基本正常C ．击穿D ．被烧坏4、二极管两端加上正向电压时（ ）A ．一定导通B ．超过死区电压才能导通C ．超过0.7伏才导通D ．超过0.3伏才导通5、在如图所示电路中工作于正常导通状态的二极管是（ ）6、电路如图所示，设二极管正向电阻为零，反向电阻为无穷大，则电压V AB 为（ ）A ．－３伏B ．５伏C ．８伏D ．－８伏7、（ ）电路是把交流电转换成脉动直流电的电路。

第1页(共5页)命题教师： 审核：**市****学年**学期期中考试 电工电子 试题本试卷共 5 页， 满分 200 分，考试时间 120 分钟。

考试结束后，将答题卡交回。

注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。

2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试题卷上。

一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1、如图所示，当电流表的读数为0，变阻器R 的值为 A 4ΩB 8ΩC 12ΩD 24Ω第1题 第2题 2、如图所示的电路中，若R 1=2Ω，R 2 =4Ω，R 3=12Ω，R 4= R 5=6Ω，则A 、B 之间的等效电阻为________ΩA 4.4ΩB 4ΩC 5.6ΩD 8Ω3、如图所示在研究电感线圈的自感现象时，由于线圈（内阻很小可以忽略）L的作用，下列现象分析正确的是A 开关闭合瞬间，白炽灯不会发光B 开关闭合瞬间，白炽灯不能立即达到正常亮度C 开关断开瞬间，白炽灯突然发出较强的亮光D 开关闭合一段时间后，白炽灯正常发光 4、关于描述正弦交流电)2t V ππ-说法正确的是A 1S 内交流电压有50次过零B 交流电的有效值为380VC 交流电的初相位为π/2D 交流电的角频率为314rad/s 5、对于变压器的工作，下面说法中错误的是 A 输出电流的增大会引起输入电流的增大 B 仅增大输入电压，能使输出电流增大C 只增加原绕组的匝数，能使输出电压增大D 输入的功率随输出功率的变化而变化，当输出的电功率增大时，输入功率也增大 6、电流互感器的二次绕组开路运行时，会造成的后果是 A 因为二次绕组开路使一次绕组的电流近似为零B 因为二次绕组开路，铁芯中的磁通量较小，一次绕组的电流增大，可能烧毁一次绕组C 因为二次绕组开路，会使二次绕组产生高压，使一次绕组的电压也很高，产生危险D 因为二次绕组开路，会使二次绕组产生高压，并且一次绕组中的电流很大，产生很大的磁场，因此铁芯严重过热，甚至烧毁7、新型变压器中侧壁上金属纹波油箱的主要作用是 A 为器身散热 B 防止油箱爆裂C 使油箱内部与空气隔离，在温度变化时，对油箱内的油量进行调节D 美观没有任何作用8、如图所示的电路中，二极管VD1、VD2的工作状态是 A VD1、VD2都截止B VD1截止、VD2导通C VD1、VD2都导通D VD1导通、VD2截止9、晶闸管与二极管在电特性上的不同之处是A 晶闸管具有可控的单向导电性，二极管的单向导电性不可控B 二极管有一个PN 结，晶闸管有三个PN 结C 二极管有两个电极，晶闸管有三个电极D 晶闸管工作在交流电路中，二极管工作在直流电路中10、如图所示，电源电压的有效值为12V ，A 、B 、C 为三只相同的白炽灯，则最亮的灯以及A 、B 、C 每盏灯两端的电压为 A A 灯 6V 6V 12V B B 灯 2.7V 5.4V 2.7VC C 灯 2.7V 2.7V 5.4VD B 灯 6V 6V 12V11、如图所示的电路中，稳压管的稳定电压为U Z =8V ，若用示波器观察到的U L 波形如图所示，则说明A 滤波电容断路B 滤波电容被击穿A R 8Ω12V 4V ABR 1R 2R 3R 4R 5E SL HL A B 2K VD16V12V VD2u +-A B C+-u 2u 1C +R LVZR +-U L u L i 8v第2页(共5页)C 有一只整流二极管被击穿D 稳压管接反了12、如图所示的集成运放电路，滑动变阻器的滑动头向左滑动时，电压表和电流表的示数如何变化A 均变小B 电压表变小，电流表不变C 电压表变大，电流表变小D 电压表变大，电流表不变13、为使放大电路的输入电阻减小，并且有稳定输出电压的作用，在电路中可引用 A 电压串联负反馈 B 电流串联负反馈 C 电压并联负反馈 D 电流并联负反馈14、射极输出器经常用于多级放大电路的输入级，主要原因是射极输出器 A 输入电阻大，对信号源的负担较轻 B 输出电阻小，带负载能力强 C 具有电压放大作用 D 具有电流放大作用15、在几种多级放大电路中，最适合功率放大的是 A 直接耦合放大电路 B 阻容耦合放大电路 C 变压器耦合放大电路 D 以上都不可能16.串联电阻上电压的分配与电阻成 ，并联电阻上电流的分配与电阻成 （ ） A.正比，反比 B.正比，正比 C.反比，正比 D.反比。

二、选择题〔每空1分，共20分〕：1．晶闸管导通后通过晶闸管的电流决定于〔〕A．晶闸管阳、阴级之间的电压B．电路的负载C．晶闸管的维持电流D．晶闸管控制级的电流2．单相半波整流电路的最大控制角是〔〕A．180°B．90°C．360°D．270°3．触发电压需要短时间内存在，故常用〔〕A．脉冲电压B．正弦波电压C．交流电压D．直流电压4．经过超外差式调幅收音机变频电路及中频放大电路后，输出的信号是：〔〕A．高频调幅信号B．中频调幅信号C．低频解调信号D．中频调频信号5．在超外差式调幅收音机中，有一种电路可以在选收电台信号过强引起失真时，调整收音机的增益，使收音机效果平稳，这种电路的名称是〔〕A．自动变频电路B．自动增益控制电路C．自动检波电路D．自动噪声控制电路6．为了防止脉冲分压器输出端寄生电容引起的波形失真，应在脉冲分压器的电路中参加〔〕A．补偿电容B．补偿电阻C．补偿电感和电阻D．补偿电感7．晶体二极管从反向截止到正向导通所需时间为t1，从正向导通到反向截止所需时间为t2，那么t1与t2的关系是〔〕A．t1=t2 B．t1>>t2 C．t1<<t2 D．t1≤t28．晶体三极管作为开关器件使用时，它的工作状态是〔〕A．截止或饱和B．截止或放大C．饱和或放大D．放大9．为了减小开关时间，常在晶体管的基极回路中引入加速电容，它的作用是〔〕A．在开通时提供很大的正向基极电流B．在开通时提供很大的反向基极电流 C．隔开直流电压D．在开通时提供很大的正向基极电流，并在关闭时提供很大的反向基极电流10．硅NPN型三极管饱和时，其集电极与发射级压降V CES的值是〔〕11．二进制数10101转换为十进制数后为〔〕A．15 B．18 C．20 D．2112．逻辑函数式E+EF，化简后结果是〔〕A．E B．F C．EF D．E+F13．但凡在数值上或时间上不连续变化的信号，例如只有高电平、低电平的矩形波脉冲信号，称为〔〕A．模拟信号 B．直流信号 C．交流信号 D．数字信号14．但凡在数值上或时间上连续变化的信号,例如自然界中温度的变化，称为〔〕A．模拟信号 B．直流信号 C．交流信号 D．数字信号15．逻辑函数式D+D，化简后结果是〔〕A．2D B．D C．D2 D．016．下面的那个符号是异或门的符号〔 〕A ．⊗B ．⊕C ．⊙D ．◎ 17．下面那个符号是同或门的符号 〔 〕A ．⊗B ．⊕C ．⊙D ．◎ 18．逻辑函数式Y =E +F +G ，可以写成〔 〕A ．Y =E +F +GB ．Y =E +F +GC ．Y =E×F×GD ．Y =E×F×G 19．8位二进制数能表示十进制数的最大值是：〔 〕A ．255B ．200C ．100D ．15 20．十进制数25所表示二进制数是：〔 〕A ．11011B ．10011C ．10101D ．11001三、判断题〔每题1分，共15分〕：和晶体管都能用小电流控制大电流，所以它们都具有放大作用。

《电子线路》期中考试卷（20 —20 学年第二学期）命题人考试时间120分钟试卷总分150分姓名学号得分一、选择题：（3′*15=45′）1、图1所示电路，以下说法正确的是（）A．该电路由于放大器不能正常工作，不能产生正弦波振荡B．该电路由于无选频网络，不能产生正弦波振荡C．该电路由于不满足相应平衡条件，不能产生正弦波振荡D．该电路满足相位平衡条件，可能产生正弦波振荡图1 图22、LC正弦波振荡电路如图2所示（）A．由于放大器不能正常工作，故不能振荡B．不满足相位平衡条件，故不能振荡C．没有选频网络，故不能振荡D．电路能振荡3、在甲类单管功率放大器中，输入信号越小输出功率越小时，则（）A、管子的损耗就越小B、管子的损耗就越大C、管的损耗不变D、管子的损耗为零4、OTL互补对称功率放大电路中，要求在8欧负载上得到9瓦最大理想不失真的输出功率，应选电源电压为（）A、12伏B、17伏C、24伏D、28伏5、有一甲类单管功率放大器，其输入信号为一正弦波，输入信号越大（设放大倍数恒定），输出的交流功率也越大，此时直流电源供给的功率应（）A、越大B、减小C、不变D、等于零6、某放大器的输出采用了OTL互补对称功放电路，是指( )电路。

A. 无输出变压器的功放B. 无输出变压器且无输出电容的功放C. 有输出电容的功放D. 以上都不对7、一般互补对称功率放大器，其电压增益为( )A. A V<<1B. A V＝1C. A V≈1D. A V>>l8、下列复合管连接中，错误的一种是（）9、在单电源互补对称功放（OTL电路）中接入自举电路是为了（）。

A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合10、如图3(a)所示功率放大电路，若输入电压vi为1KHZ，10V的正弦交流电压时，输出电压波形如图3(b)所示，则说明该功放电路中出现了（）A．饱和失真 B．截止失真 C．非线性失真 D．交越失真图3(a) 图3(b) 11、接上题，为了改善其输出电压的波形，应（）A．进行相位补偿 B．适当减小功放管的直流偏置电压C．适当减小输入信号的幅度 D．适当增大功放管的直流偏置电压12、电路仍如图3(a)所示，把该电路调整到能正常工作，设V1、V2的饱和压降∣VCES ∣=1V，VG=15V，RL=8Ω，则该功放电路的最大输出功率为（）A．Pom ≈28W B．Pom=12.25W C．Pom=9W D．Pom=25W13、决定功率放大器效率的主要因素是（ ）A 、电路的输入功率B 、电路的工作状态C 、电路的最大输出功率D 、功率管的消耗功率14、一个乙类功放的理想输出功率为4W ，当输入信号为0时，则功放管的管耗为（ ）A 、4WB 、2WC 、0.88WD 、0W15、在互补对称式OTL 功放电路中，电源电压V G =18V ，负载电阻R L =4Ω，但中点电位V A =6V ，此时最大输出功率为（ ）A 、4.5WB 、10.125WC 、18WD 、2W二、判断题：（2′*10=20′）1、甲类功率放大电路中，功放管的最大输出功率为LG R V P '=2om 21，所以L R '越小，其最大输出功率就越大。

一．填空1.电路就是电流所流的路径。

电路通常是由电源、负载、开关和导线组成，导线是连接电源和负载的导体。

2.电流的方向与参考方向相同时，电流为正值；电流的方向一参考方向相反时，电流为负值。

3.电路中某点的电位就是该点到参考点之间的电压。

参考点的电位规定为零，低于参考点的电位为负值，高于参考的电位为正值。

4.导体对电流的阻碍作用叫电阻。

电阻的单位是欧姆，用符号Ω表示。

导体的电阻决定于导体的长度、截面积和导体材料等因素，电阻器的指标有标称阻值、允许偏差、额定功率、最高工作电压、温度特性和稳定性等。

5.习惯上规定（正电荷）定向运动的方向为电流的方向。

6.对于任何一个电路，一般情况下，不允许（短路）。

7.两个串联电容器的电容量分别为3uF和6uF，总电量为（2uF）。

8.一个阻值为3Ω的电阻和一个阻抗为4Ω的电感线圈的串联电路的功率因数为（0.6 ）。

9.五环电阻“红红黑黑红”，这电阻的阻值是(220Ω)，误差精度是( 2 )% 。

10.四环电阻“0.54Ω”，这电阻的第一环有效数字环颜色是( 绿)色，第二环有效数字环颜色是( 黄)色，第三环色环颜色是( 银)色。

11.如图1所示，Rab= 2.25KΩ。

12．如图2所示为双踪示波器u1与u2的波形，面板开关选择Y轴：2V/格，X轴：1ms/格，则 u1的周期是 6ms ，若u2的初相为0°，则u2的解析式为 u2 =8sin(π/3×106t +0°)V 。

13.如图3所示的A点电位V A=( 12 )V14.如图4所示电路中，开关S断开时，V A= 3V ，开关S闭合时V A= 0V 。

15.如图5所示当R L= 9 Ω时能获得的最大功率，其功率值Pmax= 4 W。

16.一正弦电流I=I m sin(ωt+2/3π)A,在t=0时电流瞬时值I=0.866A，则在该电路中的电流表的读数为 0.707 A 。

17.两个电容器“50V ，100uF ”，“100V ，150uF ”，则串联耐压 250／3 V ，并联耐压 50V 。

一年级2020-2021学年第一学期期中考试20级电工电子专业一试题 第一章本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分200分, 考试时间120分钟。

第Ⅰ卷（选择题, 共100分）一、单项选择题（本大题共50个小题, 每小题2分, 共100分。

在每小题列出的选项中, 只有一项符合题目要求, 请将符合题目要求的选项选出）1.下列设备中一定是电源的是（ ）A.冰箱B.电灯C.发电机D.蓄电池 2.不是控制装置功能的是（ ）A.接通电路B.转化电能C.断开电路D.保护电路 3.在电路中能够实现电路接通或断开的是（ ）A.电源B.负载C.控制装置D.连接导线4.把其他形式的能量转为电能的装置是（ ）A.电铃B.电动机C.发电机D.电炉 5.电流的形成是指（ ）A.正电荷的自由移动B.正电荷的定向移动C.负电荷的自由移动D.电荷的定向移动 6.在（ ）状态下,电路中的电流最大A.断路状态 即空载状态B.负载获得最大功率时C.短路状态D.额定工作状态 7、当电路的参考点改变后, 能够改变的物理量是（ ）A.电流B.电压C.电位D.电阻8.从商店买来的小电珠, 将它接在电源上, 发现灯丝只是被烧红, 不正常发光, 产生的原因是（ ）A.电路没有接通B.小电珠是坏的C.小电珠的额定功率小D.电源电压低于小电珠的额定电压 9.电压和电动势的实际方向分别（ ）A.电压为电位升高的方向, 电动势为电位升高的方向B.电压为电位升高的方向, 电动势为电位降低的方向C.电压为电位降低的方向, 电动势为电位升高的方向D.电压为电位降低的方向, 电动势为电位降低的方向10.电阻的额定功率是指在规定使用条件下, 长期连续工作所允许的（ ）A.瞬时功率B.平均功率C.最大功率D.视在功率 11.下列说法正确的是（ ）A.通过的电量越多, 电流就越大B.通电时间越长, 电流就越小C.通过的电量越多, 电流就越小D.电量一定时, 所需时间越短, 电流就越大 12.电路中的用电设备在超过额定电流时运行的状态叫（ ） A.满载 B.空载 C.过载 D.轻载13.有两只白炽灯, A 灯标有“6V, 3W ”, B 灯的型号看不清楚, 但B 灯的电阻知道为6Ω, 现将A.B 灯串联接入某一电路均能正常发光, 则该电路两端的电压及B 灯额定功率分别为（ ） A.9V, 1.5W B.12V, 3W C.12V, 1.5W D.9V, 3W14.有人将标有“110V 、15w ”的电烙铁与标有“110V 、40w ”的灯泡串联后, 接在220V 的电源上, 则 ( )A.电烙铁工作温度正常B.电烙铁工作温度不够C.电烙铁将被烧毁D.无法判断15.如果将电路中电位为1V 的点作为新的参考点, 则电路中其余各点的电位将（ ） A.有升有降 B.升高 C.降低 D.部分点电位改变 16.如图所示, A 点的电位是（ ） A.0VB.－3VC.9VD.3V（第16题） （第19题）17.有一色环电阻, 第一道色环为红色, 第二道色环为黄色, 第三道色环为橙色, 则该电阻的阻值为（ ）A.42ΩB.24ΩC.42K ΩD.24K Ω 18.下列色环正确的是（ ）--------------------------------------密-------------------------------封-------------------------------线---------------------------------------19.如图所示电路中, 当R 值增大时（ ） A.I1减小, I3增大 B.I1不变, I3减小 C.I1不变, I3增大 D.I1减小, I3减小 20.导体的长度和直径都增大为原来的2倍, 其阻值变为原来的（ ） A.1倍 B.0. 5倍 C.2倍D.4倍21.2.7K Ω色环电阻的色环是（ ）A.红紫红B.红紫橙C.橙紫红 D.橙红橙22.电阻R1=4 (和R2=3(串联于电源电压7V 上, 则其功率比为（ ）A. 3∶4B. 4∶3C. 9∶6D. 16∶923.两根同种材料的电度丝, 长度之比为1:5, 横截面积之比2:3, 则它们的电阻比为（ ）A.2:15B.3:10C.15:2D.10:324.“220V, 40W ”的灯A 和“220V, 100W ”的灯B 串联后接到220V 的电源上, 则（ ）A.灯A 较亮B.灯B 较亮C.两灯一样亮 D.无法确定25.a 是长1m, 粗0.1平方米的康铜线；b 是长1m, 粗0.2平方毫米的康铜线；c 是长0.5m, 粗0.2平方毫米的康铜线；d 是长1m, 粗0.1平方米的镍铬线, 要研究导体的电阻与材料是否有关系, 应选取做实验的金属线是（ ）A.a 和bB.b 和cC.a 和cD.a 和d26.如图所示, R=30(, 则RAB 为（ ）A.120ΩB.75ΩC.60ΩD.40Ω（第26 题） （第27题） 27.如图所示, A.B 间的等效电阻为（ ） A.4Ω B.10Ω C.20Ω D.7.5Ω 28.一根铜导线的电阻为R, 导线如何改变电路中的电阻不变, 以下方法可行的是（ ） A.将铜导线对折起来, 接在电路中 B.将同样长、同样粗的铝线代替铜线接在电路中 C.将铜导线的长和横截面积变为原来的2倍 D.将铜导线截成原来长度的一半, 接在电路中 29.色环法表示12K Ω±10%电阻, 正确标注是（ ） A.棕 红 橙 金 B.红 棕 黄 金 C.棕 红 黄 银 D.棕 红 橙 银 30.当导体材料及长度确定以后, 如果导体截面越小, 导体的电阻值则（ ） A.不变 B.越大 C.越小 D.0 31.一段粗细均匀的导线接于电路中, 电流为I, 将其对折后再接于原电路中, 导线中的电流为（ ） A.2I B.4I C.I D.0.5I 32.电路如图所示, 等效电阻Rab 为 （ ） A.3.5Ω B.5Ω C.7Ω D.10Ω 33.一般金属电阻、碳膜电阻为（ ）电阻, 而半导体电阻为（ ）电阻。
