M序列自相关辨识与机理分析结合法

m序列辨识原理解释说明以及概述1. 引言1.1 概述m序列是一种具有良好性质的伪随机序列，广泛应用于通信、密码学和编码等领域。

m序列辨识原理是指通过对已知的m序列进行分析和处理，从中提取特征并判断其生成方式的过程。

准确地辨识出m序列的生成方法能够帮助我们更好地理解和应用这一伪随机序列。

1.2 文章结构本文将围绕m序列辨识原理展开详细说明，并介绍相关的定义、特点、辨识过程以及算法和技术。

文章将分为五个部分组成：引言、m序列的定义和特点、m序列辨识原理与过程、m序列辨识算法与技术以及结论。

1.3 目的本文旨在通过对m序列辨识原理的深入研究和分析，进一步探索该领域内的关键概念、方法和工具，并提供给读者一个清晰全面的认识。

通过阅读本文，读者将能够了解什么是m序列以及其在实际应用中所起到的重要作用。

另外，通过对不同辨识算法和技术的比较与选择指南，本文还可为读者提供一些实用性的建议和参考。

最后，本文也将以对未来m序列研究方向的建议，为该领域内进一步研究工作提供一定的借鉴和指导。

这样设计文章结构，能够使读者逐步深入了解m序列辨识原理，并全面回顾相关概念、方法和技术，并为进一步探索和应用m序列提供指导。

2. m序列的定义和特点：2.1 m序列的概念和起源:m序列是一种特殊的二进制序列，也被称为最长线性反馈移位寄存器（LFSR）序列。

它是由一个长度为m的线性反馈移位寄存器生成的序列，在信息科学和通信领域有广泛应用。

m序列最早由亚当斯（J. W. Adams）于1965年引入。

2.2 m序列的生成方法:m序列可通过使用线性反馈移位寄存器（LFSR）来生成。

LFSR是一种采用线性组合和位移操作产生下一个状态的寄存器。

它由一系列触发器组成，每个触发器都保存一个二进制值，并且输出总是满足某个线性方程式。

在生成m序列时，通常会选择长度为m-1或m的LFSR作为产生器。

这样可以保证生成的序列具有周期性，且周期长度为(2^m) - 1。

基于matlab的m序列的产生和特性分析作者：耿亚南来源：《中国新通信》 2017年第15期【摘要】 m 序列是一种重要的伪随机序列。

本文借助MATLAB 平台，详细介绍了m 序列的产生原理，并仿真了由移位寄存器产生的m 序列，同时研究了m 序列的自相关函数并得到了m 序列自相关函数的图像。

仿真结果验证了该方法的正确性和可行性。

【关键字】 m 序列自相关函数 MATLAB一、引言m 序列是最长线性移位寄存器序列的简称，有着良好的自相关性，易于产生和复制，是目前广泛应用的一种伪随机序列。

其在通信领域有着广泛的应用，如扩频通信，卫星通信的码分多址，数字数据中的加密、加扰、同步、误码率测量等领域。

近几十年来，运用m 序列测量房间声学系统脉冲响应的技术研究也受到了人们的关注。

m 序列法测量技术有两大优点其一是较强的抗噪声性能，其二是运算速度快、效率高。

二、m 序列的产生2.1 m 序列的产生原理m 序列是由带线性反馈的移位寄存器产生的。

由n 级串联的移位寄存器和反馈逻辑线路可组成动态移位寄存器，如果反馈逻辑线路只由模2 和构成，则称为线性反馈移位寄存器。

m 序列的产生框图如图1 所示。

图中C0、C1…Cn 均为反馈线，其中C0= Cn=1，表示反馈连结。

因为m 序列是由循环序列发生器产生的，因此C0和Cn 肯定为1，即参与反馈。

而反馈系数C1、C2…Cn － 1若为1，参与反馈，若为0，则表示断开反馈线，即开路、无反馈连线。

2.2 MATLAB 仿真MATLAB 产生m 序列的部分程序：function[mseq]=m_sequence(fbconnection)n=length(fbconnection);N=2^n-1;register=[zeros(1,n-1) 1];mseq(1)=register(n);for i=2:Nnewregister(1)=mod(sum(fbconnection.*register),2);for j=2:nnewregister(j)=register(j-1);end;三、m 序列的自相关函数3.1 自相关函数自相关是指m 序列与逐位移位后的序列相关性的一种度量。

电子信息工程专业课程设计任务书1 需求分析伪随机信号既有随机信号所具有的优良的相关性,又有随机信号所不具备的规律性. 因此,伪随机信号既易于从干扰信号中被识别和分离出来,又可以方便地产生和重复,其相关函数接近白噪声的相关函数, 有随机噪声的优点,又避免了随机噪声的缺点. 伪随机序列具有可确定性、可重复性,易于实现相关接受或匹配接受,故有很好的抗干扰性能. 因此伪随机序列在相关辩识、伪码测距、导航、遥控遥测、扩频通信、多址通信、分离多径、误码测试、线形系统测量、数据加扰、信号同步等方面均有广泛的应用. m 序列是伪随机序列中最重要的一种，是最长线性移位寄存器序列，m 序列易于实现，具有优良的自相关特性，在直扩通信系统中用于扩展要传递的信号。

可以通过移位寄存器,利用MATLAB 编程产生m 序列。

2 概要设计m 序列是最长线性反馈移位寄存器序列的简称，m 序列是由带线性反馈的移位寄存器产生的.由n 级串联的移位寄存器和和反馈逻辑线路可组成动态移位寄存器，如果反馈逻辑线路只由模2和构成，则称为线性反馈移位寄存器。

带线性反馈逻辑的移位寄存器设定初始状态后，在时钟触发下，每次移位后各级寄存器会发生变化。

其中任何一级寄存器的输出，随着时钟节拍的推移都会产生一个序列，该序列称为移位寄存器序列。

n 级线性移位寄存器的如图1所示：图1 n 级线性移位寄存器图中i C 表示反馈线的两种可能连接方式，i C =1表示连线接通，第n-i 级输出加入反馈中；i C =0表示连接线断开，第n-i 级输出未参加反馈。

因此，一般形式的线性反馈逻辑表达式为112201(mod 2)n n n n n i n i i a C a C a C a C a ---==⊕⊕⊕=∑L将等式左面的n a 移至右面，并将00(1)n n a C a C ==代入上式，则上式可改写为100n i n i C a -==∑定义一个与上式相对应的多项式()ni i i F x C x ==∑其中x 的幂次表示元素的相应位置。

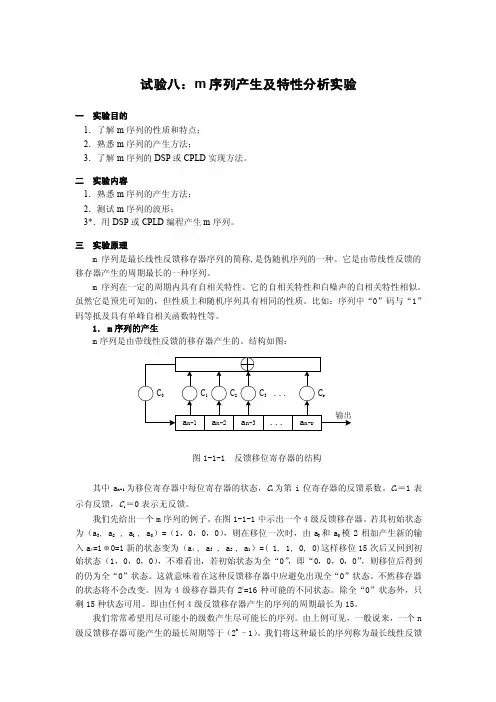

试验八：m序列产生及特性分析实验一实验目的1．了解m序列的性质和特点；2．熟悉m序列的产生方法；3．了解m序列的DSP或CPLD实现方法。

二实验内容1．熟悉m序列的产生方法；2．测试m序列的波形；3*．用DSP或CPLD编程产生m序列。

三实验原理m序列是最长线性反馈移存器序列的简称,是伪随机序列的一种。

它是由带线性反馈的移存器产生的周期最长的一种序列。

m序列在一定的周期内具有自相关特性。

它的自相关特性和白噪声的自相关特性相似。

虽然它是预先可知的，但性质上和随机序列具有相同的性质。

比如：序列中“0”码与“1”码等抵及具有单峰自相关函数特性等。

1．m序列的产生m序列是由带线性反馈的移存器产生的。

结构如图：图1-1-1 反馈移位寄存器的结构其中an-i为移位寄存器中每位寄存器的状态，C i为第i位寄存器的反馈系数。

C i＝1表示有反馈，C i＝0表示无反馈。

我们先给出一个m序列的例子。

在图1-1-1中示出一个4级反馈移存器。

若其初始状态为（a3, a2, a1, a）=（1，0，0，0），则在移位一次时，由a3和a模2相加产生新的输入a4=1⊕0=1新的状态变为（a4, a3, a2, a1）=( 1, 1, 0, 0)这样移位15次后又回到初始状态（1，0，0，0），不难看出，若初始状态为全“0”，即“0，0，0，0”，则移位后得到的仍为全“0”状态。

这就意味着在这种反馈移存器中应避免出现全“0”状态。

不然移存器的状态将不会改变。

因为4级移存器共有24=16种可能的不同状态。

除全“0”状态外，只剩15种状态可用。

即由任何4级反馈移存器产生的序列的周期最长为15。

我们常常希望用尽可能小的级数产生尽可能长的序列。

由上例可见，一般说来，一个n 级反馈移存器可能产生的最长周期等于（2n –1）。

我们将这种最长的序列称为最长线性反馈1 1 1 1 0 1 0 1 1 0 0 1 0 0 00 1 1 1 1 0 1 0 1 1 0 0 1 0 00 0 1 1 1 1 0 1 0 1 1 0 0 1 00 0 0 1 1 1 1 0 1 0 1 1 0 0 1移存器序列，简称m 序列。

M 序列的产生及特性分析实验一：实验目的1、了解m 序列的特性及产生。

二：实验模块1、 主控单元模块2、 14号 CDMA 扩频模块3、示波器三：实验原理1、14号模块的框图14号模块框图2、14号模块框图说明（m 序列）127位128位该模块提供了四路速率为512K 的m 序列，测试点分别为PN1、PN2、PN3、PN4。

其中，PN2和PN4分别由PN 序列选择开关S2、S3控制；不同的开关码值，可以设置m 序列码元的不同偏移量。

开关S6是PN 序列长度设置开关，可选127位或128位，其中127位是PN 序列原始码长，128位是在原始码元的连6个0之后增加一个0得到。

Gold 序列测试点为G1和G2，其中G1由PN1和PN2合成，G2由PN3和PN4合成。

拨码开关S1和S4是分别设置W1和W2产生不同的Walsh 序列。

实验中还可以观察不同m 序列（或Gold 序列）和Walsh 序列的合成波形。

注意，每次设置拨码开关后，必须按复位键S7。

3、实验原理框图m 序列相关性实验框图为方便序列特性观察，本实验中将Walsh 序列码型设置开关S1和S4固定设置为某一种。

4、实验框图说明 m 序列的自相关函数为()R A D τ=-式中，A 为对应位码元相同的数目；D 为对应位码元不同的数目。

自相关系数为()A D A DP A Dρτ--==+ 对于m 序列，其码长为P=2n －1， 在这里P 也等于码序列中的码元数，即“0”和“1”个数的总和。

其中“0”的个数因为去掉移位寄存器的全“0”状态，所以A 值为121n A -=-“1”的个数（即不同位）D 为12n D -=m 序列的自相关系数为1 0()1 0,1,2,p τρτττ=⎧⎪=⎨-≠=⎪⎩…,p-1cT τm 序列的自相关函数四：实验步骤（注：实验过程中，凡是涉及到测试连线改变或者模块及仪器仪表的更换时，都需先停止运行仿真，待连线调整完后，再开启仿真进行后续调节测试。

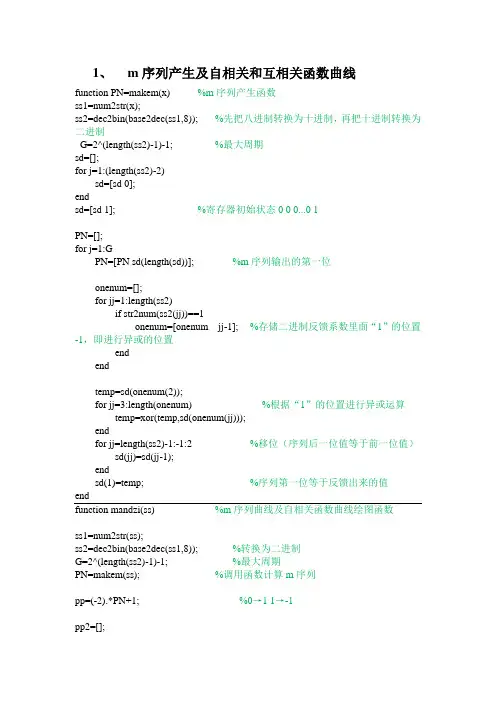

1、m序列产生及自相关和互相关函数曲线function PN=makem(x) %m序列产生函数ss1=num2str(x);ss2=dec2bin(base2dec(ss1,8)); %先把八进制转换为十进制，再把十进制转换为二进制G=2^(length(ss2)-1)-1; %最大周期sd=[];for j=1:(length(ss2)-2)sd=[sd 0];endsd=[sd 1]; %寄存器初始状态0 0 0...0 1PN=[];for j=1:GPN=[PN sd(length(sd))]; %m序列输出的第一位onenum=[];for jj=1:length(ss2)if str2num(ss2(jj))==1onenum=[onenum jj-1]; %存储二进制反馈系数里面“1”的位置-1，即进行异或的位置endendtemp=sd(onenum(2));for jj=3:length(onenum) %根据“1”的位置进行异或运算temp=xor(temp,sd(onenum(jj)));endfor jj=length(ss2)-1:-1:2 %移位（序列后一位值等于前一位值）sd(jj)=sd(jj-1);endsd(1)=temp; %序列第一位等于反馈出来的值endfunction mandzi(ss) %m序列曲线及自相关函数曲线绘图函数ss1=num2str(ss);ss2=dec2bin(base2dec(ss1,8)); %转换为二进制G=2^(length(ss2)-1)-1; %最大周期PN=makem(ss); %调用函数计算m序列pp=(-2).*PN+1; %0→1 1→-1pp2=[];for tao=-(G-1):G-1pp1=circshift(pp,[0,tao]);pp2=[pp2 sum(pp.*pp1)/G]; %计算自相关函数endsubplot(2,1,1)stem(PN)grid on;title(['使用生成多项式(',num2str(ss),')8=(',ss2,')2产生的m序列']) subplot(2,1,2)tao=-(G-1):G-1;plot(tao,pp2)grid on;title('自相关函数曲线')function huxg(x,y) %m序列互相关绘图函数x1=num2str(x);x2=dec2bin(base2dec(x1,8)); %转换为二进制G1=2^(length(x2)-1)-1; %最大周期y1=num2str(y);y2=dec2bin(base2dec(y1,8)); %转换为二进制G2=2^(length(y2)-1)-1; %最大周期if G1~=G2error('周期不同，无法计算')returnendpn1=makem(x); %分别调用函数计算出m序列pn2=makem(y);pp=[];for tao=-(G1-1):G1-1pn1tao=circshift(pn1,[0,tao]); %计算互相关函数%pp=[pp sum(pn2.*pn1tao)/G1];pp=[pp sum(pn2.*pn1tao)];endtao=-(G1-1):G1-1;plot(tao,pp)grid on;title(['反馈系数(',num2str(x),')8和(',num2str(y),')8的互相关函数曲线'])2、Rake接收机仿真clear all;clcNumusers=1;Nc=16; %扩频因子ISI_Length=1; %每径延时为ISI_Lengh/2 EbN0db=[0:1:30]; %信噪比，单位dBTlen=8000; %数据长度Bit_Error_Number1=0; %误比特率初始值Bit_Error_Number2=0;Bit_Error_Number3=0;power_unitary_factor1=sqrt(6/9); %每径功率因子power_unitary_factor2=sqrt(2/9);power_unitary_factor3=sqrt(1/9);s_initial=randsrc(1,Tlen); %数据源wal2=[1 1;1 -1]; %产生walsh矩阵wal4=[wal2 wal2;wal2 wal2*(-1)];wal8=[wal4 wal4;wal4 wal4*(-1)];wal16=[wal8 wal8;wal8 wal8*(-1)];s_spread=zeros(Numusers,Tlen*Nc); %扩频ray1=zeros(Numusers,2*Tlen*Nc);ray2=zeros(Numusers,2*Tlen*Nc);ray3=zeros(Numusers,2*Tlen*Nc);for i=1:Numusersx0=s_initial(i,:).'*wal16(8,:);x1=x0.';s_spread(i,:)=(x1(:)).';end%将每个扩频后的输出重复为两次，有利于下面的延迟（延迟半个码元）ray1(1:2:2*Tlen*Nc-1)=s_spread(1:Tlen*Nc);ray1(2:2:2*Tlen*Nc)=ray1(1:2:2*Tlen*Nc-1);%产生第二径和第三径信号ray2(ISI_Length+1:2*Tlen*Nc)=ray1(1:2*Tlen*Nc-ISI_Length);ray2(2*ISI_Length+1:2*Tlen*Nc)=ray1(1:2*Tlen*Nc-2*ISI_Length);for nEN=1:length(EbN0db)en=10^(EbN0db(nEN)/10); %将Eb/N0的dB值转化为十进制数值sigma=sqrt(32/(2*en)); %将收到的信号dempdemp=power_unitary_factor1*ray1+...power_unitary_factor2*ray2+...power_unitary_factor3*ray3+...(randn(1,2*Tlen*Nc)+randn(1,2*Tlen*Nc)*i)*sigma;dt=reshape(demp,32,Tlen)';wal16_d(1:2:31)=wal16(8,1:16); %将walsh码重复为两次wal16_d(2:2:32)=wal16(8,1:16);rdata1=dt*wal16_d(1,:).'; %解扩后rdata1为第一径输出wal16_delay1(1,2:32)=wal16_d(1,1:31); %将walsh码延迟半个码元rdata2=dt*wal16_delay1(1,:).'; %解扩后rdata2为第二径输出wal16_delay2(1,3:32)=wal16_d(1,1:30); %将walsh码延迟一个码元wal16_delay2(1,1:2)=wal16_d(1,31:32);rdata3=dt*wal16_delay2(1,:).'; %解扩后rdata3为第三径输出p1=rdata1'*rdata1;p2=rdata2'*rdata2;p3=rdata3'*rdata3;p=p1+p2+p3;u1=p1/p;u2=p2/p;u3=p3/p;rd_m1=real(rdata1*u1+rdata2*u2+rdata3*u3); %最大比合并rd_m2=(real(rdata1+rdata2+rdata3))/3; %等增益合并u=[u1,u2,u3]; %选择式合并maxu=max(u);if(maxu==u1)rd_m3=real(rdata1);elseif(maxu==u2)rd_m3=real(rdata2);else rd_m3=real(rdata3);endendr_Data1=sign(rd_m1)'; %三种方法判决输出r_Data2=sign(rd_m2)';r_Data3=sign(rd_m3)';%计算误比特率Bit_Error_Number1=length(find(r_Data1(1:Tlen)~=s_initial(1:Tlen)));Bit_Error_Rata1(nEN)=Bit_Error_Number1/Tlen;Bit_Error_Number2=length(find(r_Data2(1:Tlen)~=s_initial(1:Tlen)));Bit_Error_Rata2(nEN)=Bit_Error_Number2/Tlen;Bit_Error_Number3=length(find(r_Data3(1:Tlen)~=s_initial(1:Tlen)));Bit_Error_Rata3(nEN)=Bit_Error_Number3/Tlen;endsemilogy(EbN0db,Bit_Error_Rata1,'r*-');hold on;semilogy(EbN0db,Bit_Error_Rata2,'bo-');hold on;semilogy(EbN0db,Bit_Error_Rata3,'g.-');legend('最大比合并','等增益合并','选择式合并');xlabel('信噪比');ylabel('误比特率');title('三种主要分集合并方式性能比较');。

M序列自相关辨识与机理分析结合法M序列自相关辨识与机理分析结合法是一种用于分析和探索M序列机理的方法。

M序列是一种伪随机序列，具有良好的自相关性质和伪随机性质，因此被广泛应用于通信、密码学和系统辨识等领域。

M序列自相关辨识与机理分析结合法通过对M序列的自相关函数进行分析，推导出M序列产生的机理，并进一步探索其应用潜力。

M序列是由一个初值和一组特定的生成矩阵确定的。

生成矩阵的选取是关键，不同的生成矩阵会导致不同类型的M序列。

M序列的自相关函数可以用来表示序列中元素之间的相关性。

M序列的自相关函数具有周期性，通过对自相关函数的周期性分析，可以推导出M序列的生成机理。

对于给定的M序列，首先需要计算其自相关函数。

自相关函数的定义是序列与其延迟序列的内积。

通过计算不同延迟下的自相关函数，可以观察到自相关函数的周期性特征。

根据周期性特征，可以推断M序列的位移寄存器长度和生成矩阵的特征。

在推导了M序列的位移寄存器长度和生成矩阵的特征之后，可以进一步分析M序列的机理。

M序列的机理涉及到位移寄存器之间的互屏蔽和非线性函数的作用。

通过对位移寄存器和非线性函数的动态分析，可以了解M序列的产生过程和特性。

M序列自相关辨识与机理分析结合法在通信、密码学和系统辨识等领域具有广泛的应用。

在通信领域，M序列的自相关辨识可以用于信号调制和信道估计；在密码学领域，M序列的自相关辨识可以用于密码分析和密钥生成；在系统辨识领域，M序列的自相关辨识可以用于系统模型辨识和参数估计。

总之，M序列自相关辨识与机理分析结合法是一种用于分析和探索M 序列机理的方法。

通过对M序列的自相关函数进行分析，可以推导出M序列的生成机理，并进一步探索其应用潜力。

该方法在通信、密码学和系统辨识等领域具有广泛的应用前景。

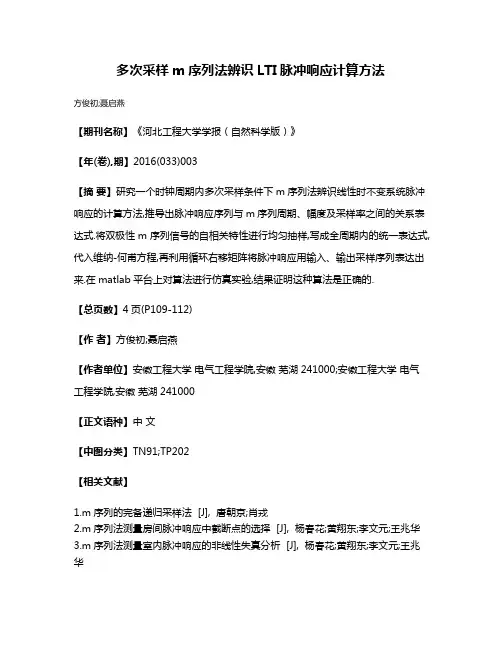

多次采样m序列法辨识LTI脉冲响应计算方法
方俊初;聂启燕
【期刊名称】《河北工程大学学报（自然科学版）》
【年(卷),期】2016(033)003
【摘要】研究一个时钟周期内多次采样条件下m序列法辨识线性时不变系统脉冲响应的计算方法,推导出脉冲响应序列与m序列周期、幅度及采样率之间的关系表达式.将双极性m序列信号的自相关特性进行均匀抽样,写成全周期内的统一表达式,代入维纳-何甫方程,再利用循环右移矩阵将脉冲响应用输入、输出采样序列表达出来.在matlab平台上对算法进行仿真实验,结果证明这种算法是正确的.
【总页数】4页(P109-112)
【作者】方俊初;聂启燕
【作者单位】安徽工程大学电气工程学院,安徽芜湖241000;安徽工程大学电气工程学院,安徽芜湖241000
【正文语种】中文
【中图分类】TN91;TP202
【相关文献】
1.m序列的完备递归采样法 [J], 唐朝京;肖戎
2.m序列法测量房间脉冲响应中截断点的选择 [J], 杨春花;黄翔东;李文元;王兆华
3.m序列法测量室内脉冲响应的非线性失真分析 [J], 杨春花;黄翔东;李文元;王兆华
4.离散LTI系统单位脉冲响应求解方法研究 [J], 钱琳琳;牛瑞燕;李秀丽
5.运用gold伪随机序列测量LTI系统的脉冲响应 [J], 杨春花;李文元;王兆华因版权原因，仅展示原文概要，查看原文内容请购买。

实验九m 序列产生及其特性实验一、实验目的和要求通过本实验掌握m 序列的特性、产生方法及应用。

二、实验内容和原理1）、实验内容1、观察 m 序列，识别其特征。

2、观察 m 序列的自相关特性。

2）、基本原理m序列是有 n级线性移位寄存器产生的周期为 2 n 1 的码序列，是最长线性移位寄存器序列的简称。

1、产生原理图 9-1 示出的是由n 级移位寄存器构成的码序列发生器。

寄存器的状态决定于时钟控制下输入的信息（“ 0”或“ 1”），例如第I 级移位寄存器状态决定于前一时钟脉冲后的第i － 1 级移位寄存器的状态。

图中C0， C1，， C n均为反馈线，其中C0＝ C n＝ 1，表示反馈连接。

因为m 序列是由循环序列发生器产生的，因此C0和C n肯定为1，即参与反馈。

而反馈系数C1，C2，， C n－1若为1，参与反馈；若为0，则表示断开反馈线，即开路，无反馈连线。

C 0=1 C 1 C 2 C n-1 C n =1D 1 D 2 D 3 D n 输出一个线性反馈移动寄存器能否产生m 序列，决定于它的反馈系数c i (i 0,1,2,,n ) ，下表中列出了部分 m 序列的反馈系数 c i，按照下表中的系数来构造移位寄存器，就能产生相应的m 序列。

表 9-1 部分 m 序列的反馈系数表级数 n 周期 P 反馈系数 C i（采用八进制）3 7 134 15 235 31 45， 67， 756 63 103， 147， 1557 127 203， 211， 217，235， 277， 313， 325， 345，3678 255 435， 453， 537， 543，545， 551， 703， 7479 511 1021， 1055，1131， 1157， 1167，117510 1023 2011， 2033， 2157， 2443， 2745， 347111 2047 4005， 4445，5023， 5263， 6211， 736312 4095 10123， 11417， 12515， 13505， 14127， 1505313 8191 20033， 23261， 24633，30741，32535， 3750514 16383 42103， 51761， 55753，60153，71147， 6740115 32765 100003， 110013，120265， 133663， 142305根据表 9-1 中的八进制的反馈系数，可以确定 m 序列发生器的结构。

m序列自相关
M序列是一种在电信和通信系统中广泛应用的伪随机数序列，其自相关性质是M序列的重要特征之一。

M序列具有很长的长度和非常好的自相关特性，其自相关函数（ACF）形状类似于矩形脉冲，并在正常化的自相关函数中具有明显的
峰值。

这种自相关性质使得M序列在通信系统中的应用非常广泛，因
为其可以用于同步信号的产生和检测，以及在CDMA系统中作为扩频码。

然而，M序列也存在一些自相关性弱点，例如其自相关峰值幅度不尽相同，而且其峰值之间存在周期性交替。

这些限制使得M序列不适
用于某些应用，例如在特定应用中需要高度精确定时的高速数据传输
系统。

总之，M序列自相关性是其重要的特性之一，也是其在通信和电信系统中广泛应用的关键特性之一。

传递函数频域辨识及M序列生成指南12自动化摘要：系统辨识、状态估计和控制理论是现代控制论中相互渗透的三个领域。

控制理论的应用离不开系统辨识技术，实际中，许多控制系统的模型在工作中是变化的，为了实现自适应控制，需要系统辨识技术不断更新模型参数。

通过学习使用MATLAB软件，初步体验系统辨识方法。

关键字：系统辨识，控制理论，MATLAB。

Abstract: System identification, State estimation and The Principle of Automatic Control are three different disciplines of the modern control theory, which are interpenetrated with one another. In practice, the model of system is changing all the time. To control adaptively, the system model should be update its parameters, by the method of System identification. By learning the using of MATLAB, we are supposed to practice the method of system identification.Key Words: System identification, System identification, MATLAB目录一、引言 (2)1.1介绍 (2)1.2实验目的 (2)二、实验内容和方法 (2)2.1实验内容 (2)2.1.1实验一: (2)2.1.2实验二: (3)2.2实验步骤 (3)2.2.1实验一： (3)非周期激励信号 (4)2.2.2实验二：M序列 (6) (9)三、实验分析分析 (9)一、引言1.1介绍在自然科学和社会科学的许多领域中，人们越来越重视对系统进行定量的系统分析、系统综合、仿真、控制和预测。

m 序列及相关理论分析摘要：本文阐述了常用伪随机序列m 序列的产生方法，对其自相关性和互相关性等主要性质进行简要分析。

关键字：m 序列；伪随机序列；相关性；m code sequence and relevant theory analysesAbstict : This paper expounds the generation method of commonly used pseudo-random sequence: m sequence and carries the brief analys on auto correlation mutual correlation.Keywords :m sequence; pseudo-random sequence; correlation1 引言在通信系统中，随机噪声会使数字信号出现误码和使模拟信号产生失真和，而且随机噪声也是限制信道容量的一个重要因素。

因此人们经常希望消除或减少通信系统中的随机噪声。

另一方面，在实际需要时人们产生随机噪声并利用随机噪声。

例如，在实验室中可能要故意加入一定的随机噪声对通信设备或系统的各个性能指标进行测试。

又如通过利用掺入随机噪声来提高通信的可靠性。

为了满足上述实际应用要求，则需要产生满足对应要求的随机噪声信号。

实际中，难以重复产生和处理随机噪声是利用随机噪声的最大困难。

2 m 序列的产生m 序列又称伪随机序列、伪噪声码(PN)或伪随机码。

其中：确定序列是可以预先确定并且可以重复实现的序列；随机序列是既不能预先确定又不能重复实现的序列；伪随机序列是不能预先确定但可以重复产生的序列。

m 序列（全称：最长线性反馈移位寄存器序列）是最为常用的一种伪随机序列。

m 序列是由带线性反馈的移位寄存器产生的序列，并且具有最长的周期。

由n 级串接的移位寄存器和对应级别的反馈逻辑电路可组成动态移位寄存器，如果反馈逻辑线路只用线性模2和构成，那么就称此寄存器为线性反馈移位寄存器；但是反馈逻辑线路中出现如“与”、“或”等运算，那么称此寄存器为非线性反馈移位寄存器。

m序列的原理
M序列（Maximum Length Sequence）是一种伪随机序列生成
方法，也称为伪随机二进制序列。

它具有自相关性和互相关性很小的特点，并且具有最长周期。

M序列的生成原理基于反馈移位寄存器（Feedback Shift Register，FSR）。

FSR是由多个D触发器（D Flip-Flop）组
成的，每个D触发器的输出作为下一个D触发器的输入，并
形成移位链。

M序列的开始状态可以是任意的，并通过逻辑运算（如异或
运算）将连续的寄存器输出进行组合，生成伪随机序列。

M
序列的周期取决于FSR的长度，理论上可以达到2的n次方-1，其中n为FSR的长度。

生成M序列的特点如下：
1. 周期最长：当FSR的长度为n时，M序列的周期为2的n
次方-1。

2. 互相关性和自相关性较小：M序列具有较小的相互相关性
和自相关性，适合用于通信系统中的扩频技术。

3. 均匀性：M序列的值为+1或-1，每个值出现的概率相等，
具有较好的均匀性。

4. 硬件实现简单：使用FSR和逻辑运算可以很容易地生成M
序列，不需要复杂的计算。

M序列在通信系统中的应用广泛，主要用于扩频通信中的伪
随机序列生成、同步检测以及信号捕获等方面。

m序列的仿真验证一：实验目的：利用matlab验证m序列的产生方法及其自相关特性二：实验要求：设m序列的生成多项式为g(x)=1+x3+ x4,求（1）m序列的输出及其自相关序列；（2）设脉冲成形为p(t)= 1 0<t<T s0 其他画出其m序列信号的自相关函数；（3）设脉冲波形为升余弦成形（α=0），画出其m序列信号的自相关函数。

三：实验原理：m序列即为maximal length linear feedback shift register sequence 它具有类似与随机噪声的某些统计特性，有是可以重复产生的。

四：实验源码：clear all;close all;g=19;state=8;L=1000;%m序列产生N=15;mq=mgen(g,state,L);%求序列自相关ms=conv(1-2*mq,1-2*mq(15:-1:1))/N;figure(1)subplot(222)stem(ms(15:end));axis([0 63 -0.3 1.2]);title('m序列自相关')%m序列构成的信号（矩形脉冲）N_sample=8;Tc=1;dt=Tc/N_sample;t=0:dt:Tc*L-dt;gt=ones(1,N_sample);mt=sigexpand(1-2*mq,N_sample);mt=conv(mt,gt);figure(1)subplot(221);plot(t,mt(1:length(t)));axis([0 63 -1.2 1.2]);title('m序列矩形形成信号')st=sigexpand(1-2*mq(1:15),N_sample);s=conv(st,gt);st=s(1:length(st));rt1=conv(mt,st(end:-1:1))/(N*N_sample);subplot(223);plot(t,rt1(length(st):length(st)+length(t)-1));axis([0 63 -1.2 1.2]);title('m序列矩形形成信号的自相关');xlabel('t');%sinc脉冲Tc=1;dt=Tc/N_sample;t=-20:dt:20;gt=sinc(t/Tc);mt=sigexpand(1-2*mq,N_sample);mt=conv(mt,gt);st2=sigexpand(1-2*mq(1:15),N_sample);s2=conv(st2,gt);st2=s2;rt2=conv(mt,st2(end:-1:1))/(N*N_sample);subplot(224);t1=-55+dt:dt:Tc*L-dt;%plot(t,mt(1:length(t)));plot(t1,rt2(1:length(t1)));axis([0 63 -0.5 1.2]);title('m序列sinc形成信号的自相关');xlabel('t');调用函数：sigexpand(d,M)function[out]=sigexpand(d,M)N=length(d);out=zeros(M,N);out(1,:)=d;out=reshape(out,1,M*N);五：实验结果及分析：m序列的输出波形在每次运行程序后不尽相同，这是由m序列特性决定的，它是一种伪随机序列。

1.M序列的产生因为Np=15，所以应该用4个移位寄存器。
