县级调度自动化系统的设计和改造

电网调度自动化管理系统的设计与实现一、引言随着电能消费用户的增加和电网规模的扩大，电网调度面临着越来越复杂的管理挑战。

为了提高电网的可靠性、经济性和安全性，大多数国家都已经采用了自动化管理系统来实现电网调度的智能化和自动化。

本文旨在探讨电网调度自动化管理系统的设计与实现方案，以支持电网调度的高效运行。

二、电网调度的基本任务电网调度的基本任务是合理安排电力生产和用电负荷，保证电网的平衡运行。

具体包括以下几个方面：1. 电能生产调度：根据用电负荷预测和发电设备运行状态，合理调度发电设备的运行模式和出力。

2. 电能输送调度：保证电能在不同地区的输送与分配，避免出现电网拥堵和过载现象。

3. 故障处理和应急响应：对于电网发生的故障和突发事件，及时做出响应和处理，以保障电网的安全运行。

4. 规划和优化：持续监测电网情况，进行运行情况分析和系统优化，以提高电网的经济性和可靠性。

以上任务需要高效准确的运行策略和辅助决策支持，对于人力资源的要求较高，因此需要借助自动化管理系统完成。

电网调度自动化管理系统主要由以下几个模块构成：1. 数据采集和处理模块：负责采集电网的实时数据，包括发电机组运行状态、电压电流数据、负荷预测数据、故障报警数据等。

然后通过数据处理和清洗，对数据进行预处理，以适应后续的数据分析和决策支持。

2. 数据分析和决策支持模块：根据实时数据和历史数据，对电网的运行情况进行分析和评估，为电网调度提供决策支持。

利用数据挖掘技术对负荷预测结果进行优化，对发电机组的运行模式进行调整等。

3. 调度执行和监控模块：根据决策结果和调度指令，对发电设备和输电设备进行实时控制和协调。

对电网的运行情况进行实时监控，及时发现异常情况并做出应急响应。

4. 用户界面和通信模块：为用户提供友好的界面，显示电网的运行情况和决策结果，支持用户对电网的远程监控和调度。

支持系统内部各模块之间的通信和数据交换，保证系统的协同运行。

3. 调度执行和监控模块：依托现代化的电力自动化设备，实现对发电机组和输电设备的智能调度和实时控制。

• 107•ELECTRONICS WORLD・探索与观察随着智能电网的发展和地县一体化体系的建立，对电网自动化的要求越来越高，智能调度支持系统（简称D5000系统）的投运为县级电网调控的安全和便利提供了坚实的基础平台。

为了确保调度自动化系统的稳定可靠运行，急需加强县级供电企业调度自动化专业的规范化管理，使调度自动化系统在电网调度方面充分发挥应有的作用。

1.前言1.1 调度自动专业管理调度自动化系统是保障调度工作开展的基础，是调度员实时掌握电网运行情况的主要手段。

保证调度自动化数据的准确可靠、规范调度自动化系统人员操作权限，完善数据录入、厂站建模流程，为不同岗位的调度人员提供不同范围内的数据、图形查询。

1.2 专业管理范围和目标管理范围为县供电公司电网自动化系统覆盖的厂站、主站、调度专网、二次防护系统。

管理目标为规范调度自动化系统的数据正确可靠、控制动作准确、用户权限合理、流程规范。

2.相关管理做法2.1 注重通信通道管理自动化数据通道是支撑调度自动化系统运行的关键途径，决定了整个自动化系统的上行、下达，没有可靠稳定的通信通道，自动化主站系统只能是无源之水，只是一个信息孤岛，无法实现信息的综合展示和利用。

因此我们根据实际情况优化了通道路由，对具备双通道的厂站数据传输采用不同路由，增加了通道运行数据监视画面，并建立通道缺陷处理流程。

2.2 改善县级调度自动化系统的主站配套设施电网调度自动化系统主要包括控制中心主站系统、厂站系统和通信通道三大部分。

根据各自功能不同，可以将整体系统划分为信息采集和执行子系统、信息传输子系统、信息处理和人机对话子系统。

其中，信息采集和执行子系统的主要功能是在厂站端采集各种实时数据并负责接收、处理和执行智能调度系统的相关控制命令；信息传输子系统为各终端信息采集和执行子系统与智能调度支持系统提供信息交换桥梁，并且利用调度数据专网和纵向加密认证等设备保证了数据的安全性。

信息处理子系统做为整个调度自动化系统的核心部分，采用的专用计算机是其主要组成部分，包含直接面向调度员、变电运行人员的相关应用软件，完成从采集开始到信息可视化的处理，并在CPU中进行采集数据计算和分析，最终实现对关联电力设备的自动化控制和对应操作。

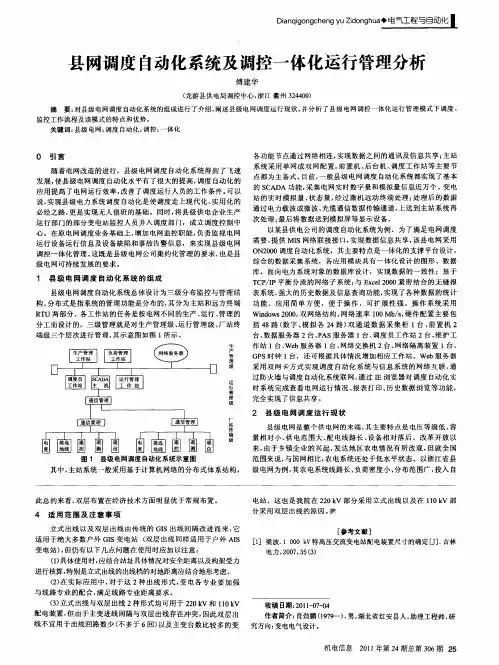

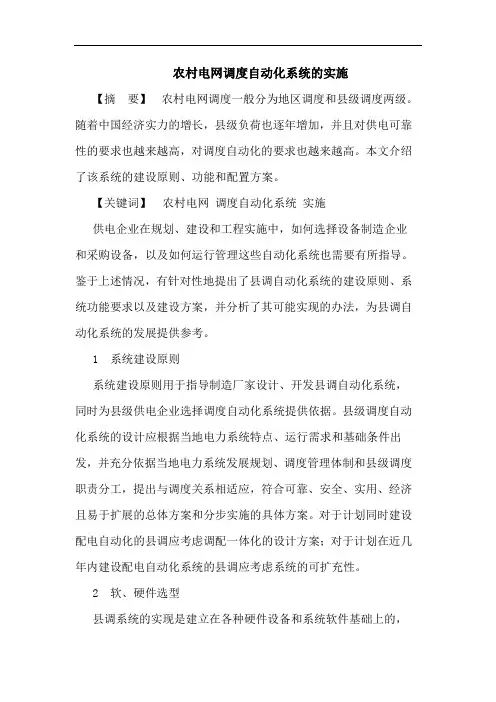

农村电网调度自动化系统的实施【摘要】农村电网调度一般分为地区调度和县级调度两级。

随着中国经济实力的增长，县级负荷也逐年增加，并且对供电可靠性的要求也越来越高，对调度自动化的要求也越来越高。

本文介绍了该系统的建设原则、功能和配置方案。

【关键词】农村电网调度自动化系统实施供电企业在规划、建设和工程实施中，如何选择设备制造企业和采购设备，以及如何运行管理这些自动化系统也需要有所指导。

鉴于上述情况，有针对性地提出了县调自动化系统的建设原则、系统功能要求以及建设方案，并分析了其可能实现的办法，为县调自动化系统的发展提供参考。

1 系统建设原则系统建设原则用于指导制造厂家设计、开发县调自动化系统，同时为县级供电企业选择调度自动化系统提供依据。

县级调度自动化系统的设计应根据当地电力系统特点、运行需求和基础条件出发，并充分依据当地电力系统发展规划、调度管理体制和县级调度职责分工，提出与调度关系相适应，符合可靠、安全、实用、经济且易于扩展的总体方案和分步实施的具体方案。

对于计划同时建设配电自动化的县调应考虑调配一体化的设计方案；对于计划在近几年内建设配电自动化系统的县调应考虑系统的可扩充性。

2 软、硬件选型县调系统的实现是建立在各种硬件设备和系统软件基础上的，针对县调系统的特殊性，给出适合县调系统的硬件设备和系统软件。

2.1 硬件选型在县调系统中推荐硬件以pc机为主，服务器选用高档的pc服务器，为了确保系统的可靠性，条件允许下可以考虑使用磁盘阵列，一般可以使用软件同步的方式；工作站选用高中档的pc机；网络设备选用交换以太网，采用双网结构（规模较小的县可采用单网结构）。

2.2 系统软件选型系统软件，操作系统服务器端选择windows2000 server，客户端选择windows 2000 professional、windows me或windowsxp 等；也可以选用windows和unix的混合平台系统。

商用数据系统推荐选用ms sql server，要求系统能支持sybase、oracle等其它商用数据库系统。

浅谈县级电网调度自动化主站系统的构建中图分类号：tm73 文献标识：a 文章编号：1009-4202（2011）01-031-02摘要随着县级电网的不断发展和无人值守变电站的实现，县级电网调度自动化系统在电网的实时监控、故障处理、负荷预测和电网的安全、经济、稳定运行等方面发挥着日益重要作用。

该文介绍了调度自动化系统的构成、功能特点以及调度自动化系统中的数据采集与监控系统（scada）、通信系统、计算机及人机子系统和其它相关系统的软、硬件选型和功能实现。

该系统的使用能大大提高县电网的调度自动化水平。

关键词县级电网调度自动化构建一、引言县级调度中心，简称县调（各县级市供电局），为我国电网调度的最低级，主要监控10kv及以下农村电网的运行。

县级电网是整个供电网的末端，其主要特点是电压等级低、容量相对小、供电范围大、配电线路长，部分变电所设备相对陈旧。

随着全国农村电网的改造建设，县级电网的规模扩大，运行方式日渐复杂。

县级调度自动化系统在电网的实时监控、故障处理、负荷预测等方面发挥重要作用，是确保电网安全、稳定、经济运行和提高运行管理水平的重要手段。

二、县级电网调度自动化系统设计要求县调自动化系统的功能主要有：系统监控与数据采集功能（scada）、电网分析功能pas、配网自动化da功能、gis及配电管理系统（gis一体化系统）。

其中scada为基本功能，后面的为选配功能，而这些功能是建立在一体化支撑平台之上的。

系统性能指标有：可靠性指标、实时性指标、准确率指标、负荷率指标、事件顺序记录（soe）分辨率、系统事故追忆（pdr）时间、通道速率等。

三、县级调度自动化主站系统主要功能（一）数据采集及监视控制（scada）功能调度中心一个最基本的功能就是scada（supervisory control and data acquisition）功能，这是实现其它功能的基础，没有scada 功能的支持，其它的高级功能都免谈。

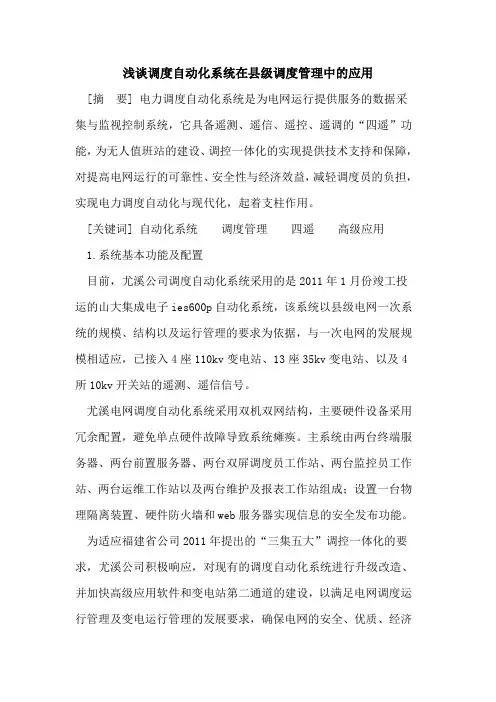

浅谈调度自动化系统在县级调度管理中的应用[摘要] 电力调度自动化系统是为电网运行提供服务的数据采集与监视控制系统，它具备遥测、遥信、遥控、遥调的“四遥”功能，为无人值班站的建设、调控一体化的实现提供技术支持和保障，对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，起着支柱作用。

[关键词] 自动化系统调度管理四遥高级应用1.系统基本功能及配置目前，尤溪公司调度自动化系统采用的是2011年1月份竣工投运的山大集成电子ies600p自动化系统，该系统以县级电网一次系统的规模、结构以及运行管理的要求为依据，与一次电网的发展规模相适应，已接入4座110kv变电站、13座35kv变电站、以及4所10kv开关站的遥测、遥信信号。

尤溪电网调度自动化系统采用双机双网结构，主要硬件设备采用冗余配置，避免单点硬件故障导致系统瘫痪。

主系统由两台终端服务器、两台前置服务器、两台双屏调度员工作站、两台监控员工作站、两台运维工作站以及两台维护及报表工作站组成；设置一台物理隔离装置、硬件防火墙和web服务器实现信息的安全发布功能。

为适应福建省公司2011年提出的“三集五大”调控一体化的要求，尤溪公司积极响应，对现有的调度自动化系统进行升级改造、并加快高级应用软件和变电站第二通道的建设，以满足电网调度运行管理及变电运行管理的发展要求，确保电网的安全、优质、经济运行。

2.系统基础应用从调控中心值班员的使用上看，调度及监控人员可通过调度自动化系统采集的实时信息，及时了解电网运行情况，包括频率、功率、电流、电压、变压器档位等遥测量，开关刀闸的遥信状态，保护动作信号，通道故障信号等，并及时对电网运行进行控制调整，优化电网运行水平。

目前，尤溪地区已对4个110kv变电站，2个35kv 变电站进行遥控、遥调以及视频监控信号的调试，实现对变电站开关分合、电容器投退、变压器调档的遥控操作，完成这6个变电站的无人值班站改造建设，精简了变电站值班人员配置，并成立调控中心，将电网调度、无人值班变电站监控等职责纳入调度工作范围。

县级电网调度自动化系统升级改造探讨作者：万建春来源：《华中电力》2013年第05期摘要：县级电网基础自动化水平较地级网起点较低，经过近几年的升级和改造，有了突飞猛进的发展，在EMS应用软件功能趋于完善的同时，还增加了较多的电力系统应用软件。

本文就本单位和兄弟单位近年自动化改造实施情况作出分析、探讨，对最佳方案选择的现实意义作简要阐述。

关键词：电网；调度自动化系统；升级改造引言调度自动化系统已经成为现代电力系统不可缺少的重要组成部分，是电网安全经济运行的重要物质基础和提高经济效益不可缺少的技术手段。

我公司调度自动化系统完成了从DF-8002系统到ON-3000系统，再到OPEN-3000系统的升级和换代，并成功通过了实用化验收。

在每一次的设备更新过程中，我们都能感受到自生的责任，调度自动化系统必须不断发展要求我们必须大力提高自身的技术水平才能适应电网一次系统的发展，才能更好地为电网服务，随着地方经济的发展，电网规模的不断扩大，对自动化系统功能要求也不断提高。

同时随着通信、计算机技术的发展，不少地方自动化系统函待升级改造。

1、总体设计县级供电公司接入厂站一般几十个至上百个，相对地市级而言规模较小。

自动化系统实现分层分类的控制管理模式，系统硬件一般配置两面前置通道柜，双历史服务器，双前置服务器，两台调度工作站、两台集控工作站、一台维护管理工作站，一般无需考虑磁盘阵列。

系统软件功能上主要分为三个部分：电网监测与监控（SCADA）、电网能量管理（EMS）及信息管理（MIS）。

从数据流向来看主要分为三个层次：数据采集、数据处理分析及数据处理结果的应用。

根据网络结构的特点以及系统功能的分类，总的改造原则是：在结构上做到数据分层分类采集，数据分层分类处理分析，电网分层监测与监控，在信息资源上做到共享但要考虑设备投资及效益。

系统改造原则：（1）为全地区电网局域网提供实时信息并做到信息共享；（2）实时运行数据和管理数据的分层管理；（3）提高系统软件的总体运行水平。

县级调度自动化系统作者：王玮玮来源：《华中电力》2014年第04期摘要：简要介绍县级调度自动化系统的发展，详细介绍了县级调度自动化的构成、特点及基本功能。

关键词：县级调度自动化系统随着用电负荷的不断增加和电网的不断发展，电网运行方式日益复杂，调度自动化系统作为确保电网安全、经济、优质运行的主要支柱之一也日益显示出其重要性。

第一部分县级调度自动化系统发展概况县级电网调度自动化系统是随着国内调度自动化技术的发展而发展。

以我公司为例，大致说明一下县级调度自动化系统的发展：最早的调度自动化为91年3月投运的西安RTS-100型远动系统（全县共有8座变电站），因受当时受传输信道限制，系统技术性能不够完善，不能满足实际调度需求，严重制约了调度自动化系统效能的发挥。

实际使用中仅能实现“遥测”、“遥信”功能。

由于信道原因“遥控”、“遥调”无法实现。

1996年左右，我公司在省、地局的帮助和指导下，根据原能源部《县级电网调度自动化规范》和《县级电网调度自动化系统实用化要求及验收》（DL/T 789-2001）等文件要求，经过广泛考察，全面论证，制定了博兴电网调度自动化系统整体设计方案，本着技术先进、性能可靠、衔接紧密、拓展方便的原则，我们与南京电力自动化研究院协作完成了满足我公司要求的RD-800B EMS/SCADA实时多任务调度自动化系统（全县共有8座变电站），于2000年通过实用化验收。

2005年原来的RD-800已不满足生产发展的需要，在经过充分的考察论证将主站系统更换为国电南瑞科技股份有限公司的OPEN-2000能量管理系统（全县共有12座变电站），并于2006年通过实用化验收。

该系统在传统的调度自动化功能之外，对高级软件的应用进行了进一步的完善。

2012年为了将电网调度管理由经验型转向科学型的转变，为了全面提高博兴电网管理的水平，公司对调度自动化系统进行更新改造，采用积成电子公司的iES600系统（全县共有20座变电站），该系统完全基于国际标准，具有开放的电力系统自动化与信息化应用环境，采用全新的软硬件跨平台设计。

调度自动化运维监管系统的设计与应用摘要：在新形势下，电力越加深入人们的生活，在越加离不开电力资源的现在，电力企业应该加强对电网的管理，实现电力信息化和智能电网的建设目标，全力进行精细化、规范化、科学系统化建设。

调度自动化运维监管系统主要包括了远动装置和调度主站系统，用来监控整个电网的运行状态。

而调度自动化运维监管系统的建设，将会全面推动电力智能化和自动化的建设，对电网的运行维护，进行有力的支撑，有效的提高电网系统的管理质量和运行效率。

关键词：调度自动化；运维监管系统；设计应用1 调度自动化运维监管系统设计目标及原则1.1 设计目标系统目标可分解为3个层次：（1）实时性：①实时掌握信息设备、信息系统的运行情况；②及时发现故障与异常，并迅速定位，尽快解决；③及时发现入侵、病毒等安全问题及安全隐患，并迅速响应；④通过运行分析，调整运行策略，提高系统运行效率；⑤通过安全分析，调整安全策略，提高系统安全性。

（2）可靠性：①通过流程保证故障、异常、隐患由合适的人采用合适的方式闭环处理；②促进巡检、变更工作的标准化、规范化；③通过流程运行考核，促进运维质量和运维效率的提高。

（3）指导性：①优化现有信息基础设施运行性能；②提升系统安全性，降低安全风险；③预测并计划信息基础设施需求；④考核并不断提升服务水平。

1.2 设计原则（1）充分利用现有产品及技术。

在信息运维领域，已有大量的指导理论以及适用于不同管理域的各种产品，从管理域的角度可分为：网络管理产品、系统（主机、数据库、中间件）管理产品、应用管理产品、安全管理产品等。

上述产品分别在网络、系统、应用与安管等领域提供了成型的解决方案。

系统设计一方面要汲取现有的技术与经验，另一方面要兼顾已有系统实际，在现有产品与技术的基础上，创新构建自动化综合运维监管平台。

（2）充分利用已有项目建设经验。

这些项目奠定了理论与实践基础，积累了建设实施经验。

2 调度自动化，运维监管系统的作用2.1 调度自动化运维系统是现代电网的一个必备体系，电力调度自动化对于电力企业的电网业务管理起到了很大的推动作用，其主要作用就是运用现代自动化技能对电网进行调动，可分为以下三方面：1）对电网的运行进行监控：在电网正常运行时，运维监管系统对于电网的运行进行一个整体的监控，以保证在电网发生故障时最快的发现并进行修复，确保电能质量问题以及用户对电力的需求。

论县级电网调度自动化系统的应用和发展【关键词】县级电网；调度自动化；应用；发展；java技术1.发展过程20世纪70年代的调度自动化系统是基于专用计算机和专用操作系统scada（数据采集与监视、控制）系统，称为第一代；80年代是基于通用计算机（vax系列/vms或pc/dos）的ems（能量管理系统），称为第二代；90年代则是基于risc/unix（或pc/windows）的开放分布式ems/dms（能量管理/配电管理系统），称为第三代。

毫无疑问，每前进一步都与计算机及其操作系统的升级有着紧密联系，但每一代的进步都有其各自的目标。

可以这样说：第一代解决了调度员”一双眼睛”问题，也就是说调度员可以借助调度自动化工具对电网运行监视和获取一般的现象及信息；第二代解决了调度员”一双手”的问题，便于调度员对电网的一般性控制和获取安全经济运行的决策依据；第三代解决了调度员”一个大脑”问题，系统通过高级应用软件的快速计算和实时智能分析，帮助调度员对电网深层把握，及时处理电网可能发生的潜在问题，提供电网改造、扩展的技术依据。

随着计算机技术的发展，调度自动化设备的技术水平也进入了快速发展阶段，我们充分抓住了计算机技术发展给调度自动化工作带来的机遇，清醒地认识到以往认为的先进模式存在功能单一、可靠性差等缺陷。

2.系统应用近几年，电网的发展对调度自动化系统提出了更多、更高的要求，变电所综合自动化、无人值班变电所的实现，使调度自动化系统成为集电网测量、控制、保护、经济运行、指标考核等多方面的综合性管理系统。

县调自动化系统是一个技术不断发展、功能不断扩充的系统，在发展中总会碰到新的问题，现行的一些标准已明显不能满足实际的需要。

工程实施中常常碰到系统满足实用化指标，但不能满足实际要求。

如：通道不可靠、监视不完善（烟火报警、发热部位温度、视频系统等）、一次设备开关机构分合不可靠等。

那么新一代电网调度自动化的目标是什么？随着电力系统的发展，县级电网调度自动化已经成为县级电力企业的”心脏”，这就是说：未来的县级电网调度自动化将起一个心脏的作用，县级电力企业的活力就决定于它，如提高县级电网本身安全经济分析能力和负荷预测的准确度，为未来的数字化电网打基础等。
