电网调度自动化系统基础介绍

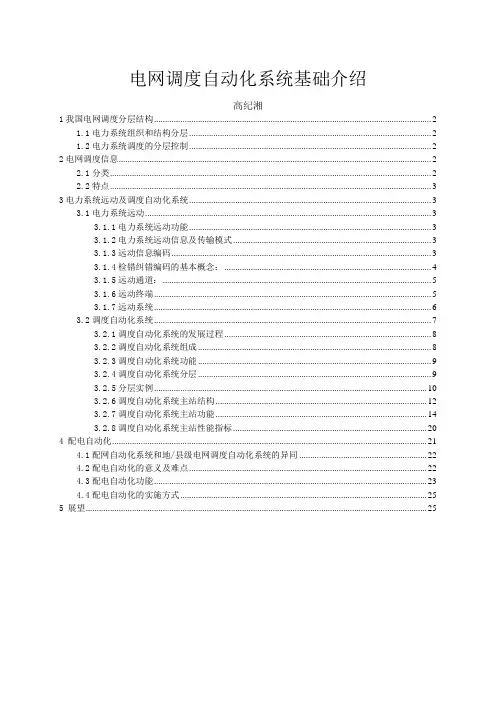

电网调度自动化系统基础介绍高纪湘1我国电网调度分层结构 (2)1.1电力系统组织和结构分层 (2)1.2电力系统调度的分层控制 (2)2电网调度信息 (2)2.1分类 (2)2.2特点 (3)3电力系统远动及调度自动化系统 (3)3.1电力系统远动 (3)3.1.1电力系统远动功能 (3)3.1.2电力系统远动信息及传输模式 (3)3.1.3远动信息编码 (3)3.1.4检错纠错编码的基本概念： (4)3.1.5远动通道： (5)3.1.6远动终端 (5)3.1.7远动系统 (6)3.2调度自动化系统 (7)3.2.1调度自动化系统的发展过程 (8)3.2.2调度自动化系统组成 (8)3.2.3调度自动化系统功能 (9)3.2.4调度自动化系统分层 (9)3.2.5分层实例 (10)3.2.6调度自动化系统主站结构 (12)3.2.7调度自动化系统主站功能 (14)3.2.8调度自动化系统主站性能指标 (20)4 配电自动化 (21)4.1配网自动化系统和地/县级电网调度自动化系统的异同 (22)4.2配电自动化的意义及难点 (22)4.3配电自动化功能 (23)4.4配电自动化的实施方式 (25)5 展望 (25)1我国电网调度分层结构电能的特点之一是不能储存。

电能从分散在广大地域上的发电厂发出，经高压变电站升压，经高压输电线、降压变电站、配电网直到用户。

1.1电力调度通信中心（国调）、网调、省调、地调、配调/县调。

随着西电东送、全国联网的推进，国调的作用将发生改变。

调度管理的主要任务是：①充分利用发供电设备和调节手段向用户提供合格的电能；②在不发生超过设计规定的条件下，使电力系统安全运行和对用户不间断供电；③合理使用燃料、水力等资源使电力系统在安全稳定运行的前提下达到最大的经济性和减少对环境的污染。

调度管理的主要内容是：（1）电力系统运行计划的编制；（2）电力系统运行控制；（3）电力系统运行分析；（4）继电保护、通信和调度自动化等设备的运行管理；（5）有关规程的编制和人员培训等专业管理。

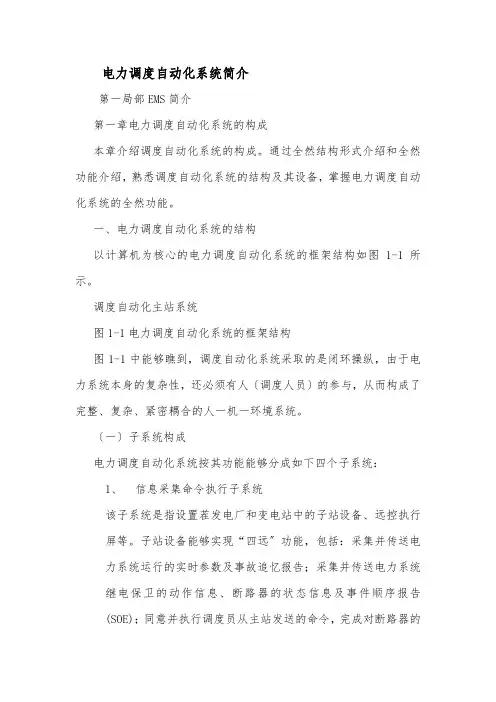

电力调度自动化系统简介第一局部EMS简介第一章电力调度自动化系统的构成本章介绍调度自动化系统的构成。

通过全然结构形式介绍和全然功能介绍，熟悉调度自动化系统的结构及其设备，掌握电力调度自动化系统的全然功能。

一、电力调度自动化系统的结构以计算机为核心的电力调度自动化系统的框架结构如图1-1所示。

调度自动化主站系统图1-1电力调度自动化系统的框架结构图1-1中能够瞧到，调度自动化系统采取的是闭环操纵，由于电力系统本身的复杂性，还必须有人〔调度人员〕的参与，从而构成了完整、复杂、紧密耦合的人一机一环境系统。

〔一〕子系统构成电力调度自动化系统按其功能能够分成如下四个子系统：1、信息采集命令执行子系统该子系统是指设置茬发电厂和变电站中的子站设备、远控执行屏等。

子站设备能够实现“四远〞功能，包括：采集并传送电力系统运行的实时参数及事故追忆报告；采集并传送电力系统继电保卫的动作信息、断路器的状态信息及事件顺序报告(SOE)；同意并执行调度员从主站发送的命令，完成对断路器的分闸或合闸操作；同意并执行调度员或主站计算机发送的远调命令，调整发电机功率。

除了完成上述“四远〞的有关全然功能外，还有一些其他功能，如系统统一对时、当地监控等。

2、信息传输子系统该子系统完成主站和子站设备之间的信息交换及各个调度中心之间的信息交换。

信息传输子系统是一个重要的子系统，信号传输质量往往直截了当碍事整个调度自动化系统的质量。

3、信息的收集、处理与操纵子系统该系统由两局部组成，即发电厂和变电站内的监控系统，收集分散的面向对象的RTU(RemoteTerminalUnit)的信息，完成管辖范围内的操纵，同时将通过处理的信息发往调度中心，或同意操纵命令并下发RTU执行。

调度中心收集分散在各个发电厂和变电站的实时信息，对这些信息进行分析和处理，结果显示给调度员或产生输出命令对对象进行操纵。

4．人机联系子系统从电力系统收集到的信息，通过计算机加工处理后，通过各种显示装置相应给运行人员。

电力系统调度自动化系统是指用于对电网进行实时监视、运行控制和故障处理的一套系统。

它主要由以下几部分组成：1. 电网数据采集系统电网数据采集系统是整个调度自动化系统的底层基础，它负责采集和传输电网的各类数据。

这些数据包括电网的电压、电流、功率、频率等实时状态信息，以及设备的运行参数、故障信息等。

数据采集系统通常由远程终端单元（RTU）和传输网络组成，RTU负责在现场对数据进行采集和处理，而传输网络则负责将采集到的数据传输到上级系统中进行处理。

2. 调度自动化主站系统调度自动化主站系统是电力系统调度自动化系统的核心部分，它负责对采集到的实时数据进行监视、分析和决策。

主站系统通常由计算机、数据库、通信设备等组成，它可以对整个电网的运行状态进行实时监视，并可以根据需要进行相应的控制操作。

主站系统还可以通过与其他辅助系统的接口，进行故障处理、预测分析、计划调度等工作。

3. 运行控制与保护系统运行控制与保护系统是调度自动化系统的另一个重要组成部分，它主要负责对电网的运行状态进行实时控制和保护。

运行控制系统可以根据电网的实时数据，进行自动化的设备控制操作，调整电网的运行状态，保证电网的安全稳定运行。

保护系统负责在电网发生故障时，对故障进行快速的检测和隔离，保证电网的安全运行。

4. 调度自动化辅助系统除了上述几个主要组成部分外，调度自动化系统还包括一些辅助系统，用于实现一些特定的功能。

这些辅助系统包括电网模拟仿真系统、故障录波分析系统、远程通信系统等。

这些系统可以为电力系统的调度运行提供支持，提高系统运行效率和可靠性。

电力系统调度自动化系统是一个复杂的系统工程，它包括了多个不同的组成部分，这些部分相互协作，共同完成对电力系统的实时监视、运行控制和故障处理等工作。

这些系统的良好运行，对于保障电力系统的安全运行和提高电网运行效率具有重要意义。

电力系统调度自动化系统的组成是电力系统运行中不可或缺的重要部分，我们继续深入了解这些组成部分，以及它们如何共同发挥作用，保障电力系统的安全、稳定运行。

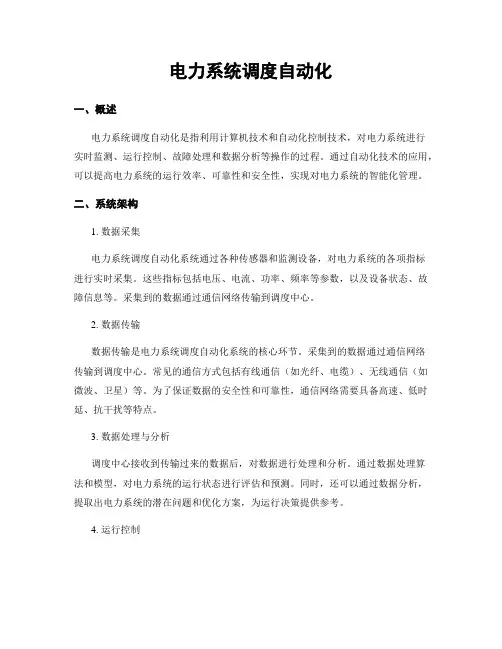

电力系统调度自动化一、概述电力系统调度自动化是指利用计算机技术和自动化控制技术，对电力系统进行实时监测、运行控制、故障处理和数据分析等操作的过程。

通过自动化技术的应用，可以提高电力系统的运行效率、可靠性和安全性，实现对电力系统的智能化管理。

二、系统架构1. 数据采集电力系统调度自动化系统通过各种传感器和监测设备，对电力系统的各项指标进行实时采集。

这些指标包括电压、电流、功率、频率等参数，以及设备状态、故障信息等。

采集到的数据通过通信网络传输到调度中心。

2. 数据传输数据传输是电力系统调度自动化系统的核心环节。

采集到的数据通过通信网络传输到调度中心。

常见的通信方式包括有线通信（如光纤、电缆）、无线通信（如微波、卫星）等。

为了保证数据的安全性和可靠性，通信网络需要具备高速、低时延、抗干扰等特点。

3. 数据处理与分析调度中心接收到传输过来的数据后，对数据进行处理和分析。

通过数据处理算法和模型，对电力系统的运行状态进行评估和预测。

同时，还可以通过数据分析，提取出电力系统的潜在问题和优化方案，为运行决策提供参考。

4. 运行控制根据数据处理和分析的结果，调度中心可以下发控制指令，对电力系统进行运行控制。

例如，调整发机电的输出功率、调节变压器的变比、切换路线的供电方案等。

这些控制指令可以通过自动化装置实现，也可以通过人工干预实现。

5. 故障处理电力系统调度自动化系统还具备故障处理的功能。

当电力系统浮现故障时，系统能够及时检测到故障信号，并进行故障定位和隔离。

同时，还能够根据故障类型和位置，自动调整电力系统的运行状态，保证电力系统的安全运行。

三、功能特点1. 实时监测：电力系统调度自动化系统能够实时监测电力系统的各项指标和设备状态，及时发现异常情况。

2. 运行控制：通过数据分析和运行评估，系统可以下发运行控制指令，对电力系统进行智能化运行控制。

3. 故障处理：系统能够及时检测到电力系统的故障信号，并进行故障定位和隔离，保证电力系统的可靠性和安全性。

电力调度自动化系统基础（一）引言概述:电力调度自动化系统是现代电力系统运行中不可或缺的一部分，它通过对电力系统进行实时监测、分析和控制，实现对电力资源的合理调度与管理。

本文将围绕电力调度自动化系统的基础知识展开讨论，从系统组成、监测与分析、故障与异常处理、数据管理和安全保障等五个方面进行阐述，旨在帮助读者更好地理解和应用电力调度自动化系统。

正文:1. 系统组成1.1 调度中心：负责对电力系统进行实时监测、分析和调度，包括数据采集、信息处理、决策与指令下达等功能。

1.2 远程终端单元：用于实时获取电力系统的运行状态，向调度中心反馈信息，同时接收和执行调度中心的指令。

1.3 通信网络：构建调度中心与远程终端单元之间的通信链路，保证数据的传输和交换。

1.4 监测与控制设备：包括传感器、测量仪器、执行机构等，用于实时监测电力系统的运行参数，并对其进行调控。

2. 监测与分析2.1 实时数据采集：通过传感器和测量装置实时获取电力系统的运行状态参数，如电压、电流、功率等。

2.2 数据处理与分析：对采集到的数据进行预处理和分析，提取系统的运行特征和异常信息，为调度决策提供依据。

2.3 系统状态估计：基于采集到的数据，对电力系统的状态进行估计和推断，提供系统状态的实时反馈。

2.4 负荷预测与优化：通过历史数据和预测模型，对电力负荷进行预测，并通过调度决策对电力资源进行优化配置。

3. 故障与异常处理3.1 故障监测与定位：通过实时数据的分析，及时发现电力系统中的故障和异常情况，并确定故障发生的具体位置。

3.2 故障诊断与处理：对故障进行诊断和处理，采取合理的措施恢复电力系统的正常运行，减少故障对系统的影响。

3.3 备份与冗余机制：为了保证电力调度自动化系统的可靠性和稳定性，采取冗余设计和备份策略，确保系统的连续运行。

4. 数据管理4.1 数据采集与存储：确保采集到的实时数据的完整性和准确性，并将其存储在数据库中，为后续的分析和查询提供支持。

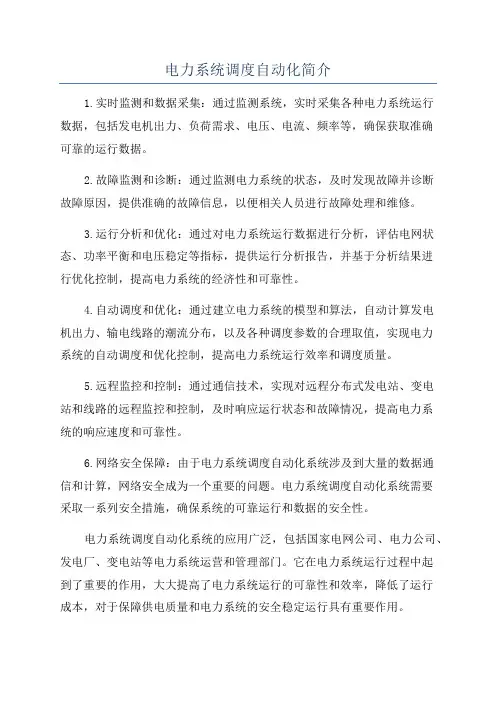

电力系统调度自动化简介1.实时监测和数据采集：通过监测系统，实时采集各种电力系统运行数据，包括发电机出力、负荷需求、电压、电流、频率等，确保获取准确可靠的运行数据。

2.故障监测和诊断：通过监测电力系统的状态，及时发现故障并诊断故障原因，提供准确的故障信息，以便相关人员进行故障处理和维修。

3.运行分析和优化：通过对电力系统运行数据进行分析，评估电网状态、功率平衡和电压稳定等指标，提供运行分析报告，并基于分析结果进行优化控制，提高电力系统的经济性和可靠性。

4.自动调度和优化：通过建立电力系统的模型和算法，自动计算发电机出力、输电线路的潮流分布，以及各种调度参数的合理取值，实现电力系统的自动调度和优化控制，提高电力系统运行效率和调度质量。

5.远程监控和控制：通过通信技术，实现对远程分布式发电站、变电站和线路的远程监控和控制，及时响应运行状态和故障情况，提高电力系统的响应速度和可靠性。

6.网络安全保障：由于电力系统调度自动化系统涉及到大量的数据通信和计算，网络安全成为一个重要的问题。

电力系统调度自动化系统需要采取一系列安全措施，确保系统的可靠运行和数据的安全性。

电力系统调度自动化系统的应用广泛，包括国家电网公司、电力公司、发电厂、变电站等电力系统运营和管理部门。

它在电力系统运行过程中起到了重要的作用，大大提高了电力系统运行的可靠性和效率，降低了运行成本，对于保障供电质量和电力系统的安全稳定运行具有重要作用。

总之，电力系统调度自动化是通过计算机、通信和自动控制技术，对电力系统运行进行监控、分析和调度的自动化系统。

它具有实时监测和数据采集、故障监测和诊断、运行分析和优化、自动调度和优化、远程监控和控制、网络安全保障等功能。

它在电力系统运行中起到了重要的作用，提高了电力系统的可靠性和效率，降低了运行成本，对于保障供电质量和电力系统的安全稳定运行具有重要作用。

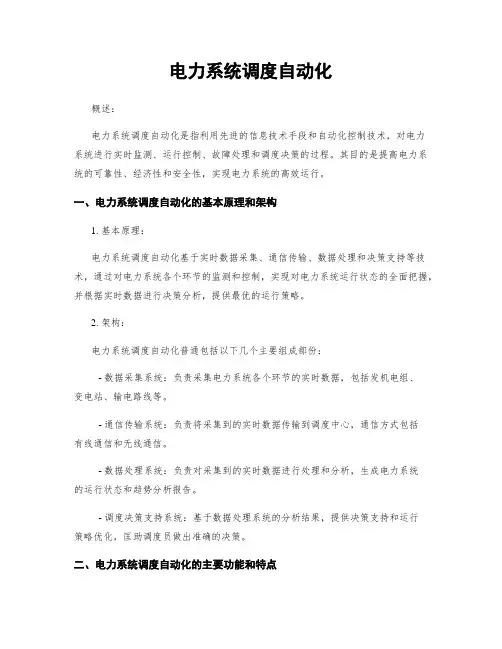

电力系统调度自动化概述：电力系统调度自动化是指通过计算机技术和自动化控制技术，对电力系统运行状态进行实时监测、分析和控制的一种技术手段。

它能够提高电力系统的安全性、可靠性和经济性，实现电力系统的自动化运行和优化调度。

一、电力系统调度自动化的基本原理和架构电力系统调度自动化的基本原理是通过数据采集、传输、处理和控制等环节实现对电力系统运行状态的实时监测和控制。

其基本架构包括以下几个部份：1. 数据采集系统：通过安装在电力系统各个关键节点的传感器、监测设备等，实时采集电力系统的运行数据，包括电压、电流、频率、功率等参数。

2. 数据传输系统：将采集到的数据通过通信网络传输到调度中心，确保数据的及时性和准确性。

3. 数据处理系统：调度中心通过数据处理系统对采集到的数据进行分析和处理，生成电力系统的运行状态图、负荷曲线、功率流分布图等。

4. 控制系统：根据数据处理系统的分析结果，调度中心可以通过控制系统对电力系统进行远程控制，包括调整发机电出力、调整负荷分配、切换电源等。

二、电力系统调度自动化的主要功能和作用电力系统调度自动化具有以下主要功能和作用：1. 实时监测和预警：通过对电力系统运行数据的实时采集和处理，调度中心可以及时监测电力系统的运行状态，并对异常情况进行预警，以便及时采取措施避免事故的发生。

2. 运行优化：通过对电力系统运行数据的分析和处理，调度中心可以实现电力系统的优化调度，包括合理调整发机电出力、负荷分配、电网结构等，以提高电力系统的经济性和可靠性。

3. 故障诊断和恢复：电力系统调度自动化可以对电力系统的故障进行快速诊断，并通过控制系统进行故障恢复，以减少故障对电力系统的影响。

4. 负荷管理：调度中心可以通过电力系统调度自动化对负荷进行管理，包括负荷预测、负荷分配、负荷调整等，以保证电力系统的稳定供电。

5. 能源管理：电力系统调度自动化可以对电力系统的能源进行管理，包括能源调度、能源优化利用等，以提高能源利用效率。
