自由公差何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用? IT（即Js或js）。
线性尺寸的极限偏差数值公差等级尺寸分段1.线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±62.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f±0.2 ±0.5 ±1 ±2中等 m粗糙 e±0.4 ±1 ±2 ±4最粗 v3.角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f±1°±30′±20′±10′±5′中等 m粗糙 e ±1°30′±1°±30′±20′±10′最粗 v ±3°±2°±1°±30′±20′4.未注形位公差按GB/T1184-K4.1直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.64.2垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 24.3对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24.4圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。
自由公差表(国标)自由公差(国标)虽然网络上又很多的关于自有公差的资料性文章，但是大多数都是比较片面，这里我将网络上的一些知识，结合自己平时的一些工作经历，将自有公差这一系列的资料加以整理，希望可以帮到更多的朋友。
何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分2 0级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至I T18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用? IT（即Js或js）。
线性尺寸的极限偏差数值公差等级尺寸分段1.线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5 ~3＞3~6＞6~30＞30~12＞120~400＞400~1000＞1000~2000精密f ±0.05±0.05±0.1±0.15±0.2 ±0.3 ±0.5中等m ±0.1±0.1±0.2±0.3 ±0.5 ±0.8 ±1.2粗糙e ±0.2±0.3±0.5±0.8 ±1.2 ±2 ±3最粗v --±0.5±1 ±1.5 ±2.5 ±4 ±62.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm公差等级基本尺寸分段0.5~3 ＞3~6＞6~30＞30精密f±0.2 ±0.5 ±1 ±2中等m粗糙e±0.4 ±1 ±2 ±4最粗v3.角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞＞＞＞40010~50 50~120 120~4 00精密f±1°±30′±20′±10′±5′中等m粗糙e ±1°30′±1°±30′±20′±10′最粗v±3°±2°±1°±30′±20′4.未注形位公差按GB/T1184-K4.1直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10＞10~3＞30~100＞100~300＞300~1000＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4 K 0.05 0.1 0.2 0.4 0.6 0.8 L 0.1 0.2 0.4 0.8 1.2 1.64.2垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~30＞300~1000＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 24.3对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~30＞300~1000＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24.4圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。
何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；① 自由尺寸公差仅适用于机械加工表面。
② 自由尺寸公差在工作图上不标注。
③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③ 未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。
表1 线性尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30～120>120～400>400～1000>1000～2000>2000～4000f(精密级)±0.05±0.05±0.1±0.15±0.2±0.3±0.5- m(中等级)±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级)±0.2±0.3 ±0.5±0.8±1.2±2±3±4 v(最粗级)- ±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30f(精密级)±0.2±0.5±1±2 m(中等级)c(粗糙级)±0.4±1±2±4 v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50>50～120>120～400>400f(精密级)±1°±30'±20'±10'±5'm(中等级)c(粗糙级)±1°30'±1°±30'±15'±10'v(最粗级)±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
自由公差何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用? IT（即Js或js）。
线性尺寸的极限偏差数值公差等级尺寸分段1.线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±62.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f±0.2 ±0.5 ±1 ±2中等 m粗糙 e±0.4 ±1 ±2 ±4最粗 v3.角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f±1°±30′±20′±10′±5′中等 m粗糙 e ±1°30′±1°±30′±20′±10′最粗 v ±3°±2°±1°±30′±20′4.未注形位公差按GB/T1184-K4.1直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.64.2垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 24.3对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24.4圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。
自由公差自由公差何谓自由尺寸公差何谓自由尺寸公差 ？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；① 自由尺寸公差仅适用于机械加工表面。
② 自由尺寸公差在工作图上不标注。
③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③ 未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
线性尺寸的极限偏差数值公差等级 尺寸分段1.线性尺寸的极限偏差数值（GB/T1804-2000） （mm）公差等级 基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120＞120~400＞400~1000＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等 m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±62.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级 基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f中等 m±0.2 ±0.5 ±1 ±2粗糙 e最粗 v±0.4 ±1 ±2 ±43.角度尺寸的极限偏差数值（GB/T1804-2000）公差等级 基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400 精密 f中等 m±1° ±30′ ±20′ ±10′ ±5′ 粗糙 e ±1°30′ ±1° ±30′ ±20′ ±10′最粗 v ±3° ±2° ±1° ±30′ ±20′4.未注形位公差按GB/T1184-K4.1直线度和平面度未注公差值（GB/T1184-1996） （mm）公差等级 基本长度范围≤10 ＞10~30 ＞30~100＞100~300＞300~1000＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8 L 0.1 0.2 0.4 0.8 1.2 1.64.2垂直度未注公差值（GB/T1184-1996） （mm）公差等级 基本长度范围≤100 ＞100~300 ＞300~1000＞1000~3000H 0.2 0.3 0.4 0.5 K 0.4 0.6 0.8 1L 0.4 1 1.5 2 4.3对称度未注公差值（GB/T1184-1996） （mm）公差等级 基本长度范围≤100 ＞100~300 ＞300~1000＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24.4圆跳动的未注公差值（GB/T1184-1996） （mm）公差等级 圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。
![[整理版]公差等级表_图文](https://uimg.taocdn.com/f9183a55a9956bec0975f46527d3240c8447a1a8.webp)

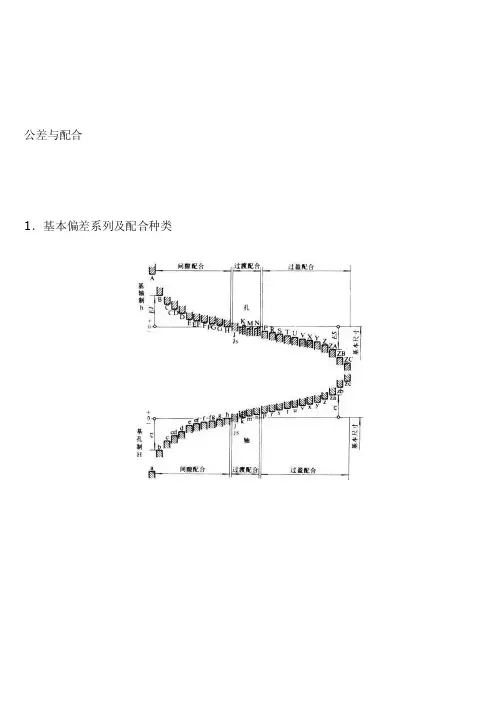

公差与配合1．基本偏差系列及配合种类自由公差的概念及公差等级表何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
,,,在自由尺寸公差的注解中提示；,,,①自由尺寸公差仅适用于机械加工表面。
,,,②自由尺寸公差在工作图上不标注。
,,,③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
,,,④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：,,,①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，,,,②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。
⾃由公差表（国标）⾃由公差(国标)虽然⽹络上⼜很多的关于⾃有公差的资料性⽂章，但是⼤多数都是⽐较⽚⾯，这⾥我将⽹络上的⼀些知识，结合⾃⼰平时的⼀些⼯作经历，将⾃有公差这⼀系列的资料加以整理，希望可以帮到更多的朋友。
何谓⾃由尺⼨公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。
取⾃其中8、9两级精度基准件公差，称为⾃由尺⼨公差。
将偏差分为；单向（+）或（-）、双向（±）⼆种。
在⾃由尺⼨公差的注解中提⽰；①⾃由尺⼨公差仅适⽤于机械加⼯表⾯。
②⾃由尺⼨公差在⼯作图上不标注。
③单向偏差对于轴⽤（-）号，对于孔、孔深、槽宽、螬深及槽长⽤（+）号，其余均⽤双向正负偏差（±）。
④不能纳⼊上述明确原则的⾃由尺⼨，且有单向偏差要求时，设计者应在⼯图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1⾄IT18。
IT表⽰标准公差，公差等级的代号⽤阿拉伯数字表⽰，从IT01⾄IT18等级依次降低。
并制定（GB）1804-79未注公差尺⼨的极限偏差，规定有三条；①规定的极限偏差适⽤于⾦属切削加⼯的尺⼨，也可⽤于⾮切削加⼯的尺⼨，②图样上未注公差尺⼨的偏差，按本标准规定的系列，由相应的技术⽂件作出具体规定。
③未注公差尺⼨的公差等级规定为IT12⾄IT18。
⼀般孔⽤H（+）；轴⽤h（-）；长度⽤（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采⽤? IT（即Js或js）。
线性尺⼨的极限偏差数值公差等级尺⼨分段1.线性尺⼨的极限偏差数值（GB/T1804-2000）（mm）2.倒圆半径和倒⾓⾼度尺⼨的极限偏差（GB/T1804-2000）mm3.⾓度尺⼨的极限偏差数值（GB/T1804-2000）4.未注形位公差按GB/T1184-K4.1直线度和平⾯度未注公差值（GB/T1184-1996）（mm）4.2垂直度未注公差值（GB/T1184-1996）（mm）4.3对称度未注公差值（GB/T1184-1996）（mm）4.4圆跳动的未注公差值（GB/T1184-1996）（mm）3.表⾯粗糙度零件的表⾯都应该注明粗糙度的等级。
自由公差的概念及公差等级表何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。
表1 线性尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30～120 >120～400>400～1000>1000～2000>2000～4000f(精密级) ±0.05±0.05±0.1±0.15±0.2±0.3±0.5- m(中等级) ±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级) ±0.2±0.3±0.5±0.8±1.2±2±3±4 v(最粗级) - ±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30f(精密级)±0.2±0.5±1±2 m(中等级)c(粗糙级)±0.4±1±2±4 v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50 >50～120 >120～400 >400f(精密级)±1°±30'±20'±10'±5'm(中等级)c(粗糙级) ±1°30'±1°±30'±15'±10'v(最粗级) ±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
自由公差指图纸上没有标注公差等级或公差带的尺寸的允许公差。
但是，这个尺寸也不是任意的。
它受一个默认精度的控制。
其公差的取及范围一般根据零件的生产工艺确定，一般来说，可以用IT12~13或GB/T1804中的m级。
自由公差也是有基本尺寸和公差等级的，不是一律0.5mm什么的。
现在一般称“未注尺寸公差”，自由公差是一个老的叫法。

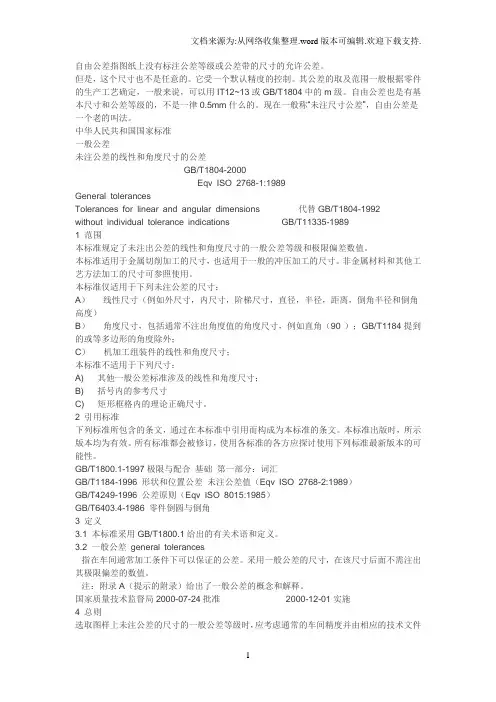

中华人民共和国国家标准一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000Eqv ISO 2768-1:1989General tolerancesTolerances for linear and angular dimensions 代替GB/T1804-1992without individual tolerance indications GB/T11335-19891 范围本标准规定了未注出公差的线性和角度尺寸的一般公差等级和极限偏差数值。
本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。
非金属材料和其他工艺方法加工的尺寸可参照使用。
本标准仅适用于下列未注公差的尺寸；A）线性尺寸（例如外尺寸，内尺寸，阶梯尺寸，直径，半径，距离，倒角半径和倒角高度）B）角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90°）；GB/T1184提到的或等多边形的角度除外；C）机加工组装件的线性和角度尺寸；本标准不适用于下列尺寸：A) 其他一般公差标准涉及的线性和角度尺寸；B) 括号内的参考尺寸C) 矩形框格内的理论正确尺寸。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用各标准的各方应探讨使用下列标准最新版本的可能性。
GB/T1800.1-1997极限与配合基础第一部分：词汇GB/T1184-1996 形状和位置公差未注公差值（Eqv ISO 2768-2:1989）GB/T4249-1996 公差原则（Eqv ISO 8015:1985）GB/T6403.4-1986 零件倒圆与倒角3 定义3.1 本标准采用GB/T1800.1给出的有关术语和定义。
自由公差（国标)虽然网络上又很多的关于自有公差的资料性文章，但是大多数都是比较片面，这里我将网络上的一些知识，结合自己平时的一些工作经历,将自有公差这一系列的资料加以整理，希望可以帮到更多的朋友。
何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级.取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向(±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号,对于孔、孔深、槽宽、螬深及槽长用(+)号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时,设计者应在工图中注出，否则按双向偏差制造。
修定后国标(GB）1800-79中，标准公差分20级。
即;IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定(GB）1804—79未注公差尺寸的极限偏差，规定有三条；①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±)？IT(即Js或js）.必要时，可不分孔、轴或长度，均采用？IT(即Js或js）.线性尺寸的极限偏差数值公差等级尺寸分段1.线性尺寸的极限偏差数值（GB/T1804-2000）(mm）2.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804—2000) mm3.角度尺寸的极限偏差数值（GB/T1804—2000）4。
未注形位公差按GB/T1184—K4。
1直线度和平面度未注公差值（GB/T1184—1996）（mm）4。
2垂直度未注公差值（GB/T1184—1996）(mm）4。

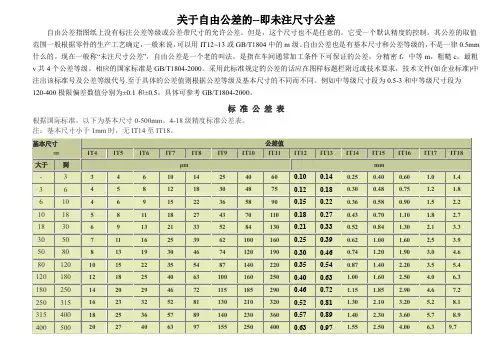

关于自由公差的--即未注尺寸公差自由公差指图纸上没有标注公差等级或公差带尺寸的允许公差。
