钣金件通用公差精度标准1 目的采用统一规范的未注公差标准，规范钣金件设计、生产、验收标准，保证钣金加工件精度要求。
（1）能有效简化制图，节省设计时间，高效地进行信息交换。
（2）突出图样上注出公差的尺寸，方便生产制造。
（3）简化检验要求，有助于质量管理。
最终能达到高质量、高效率生产。
2 适用范围从标准颁布之日起试运行，适用于颁布以后新设计钣金件(以前设计的钣金件,还按照原标准进行制造及验收)。
从设计出图、生产制造到产品验收的整个阶段，按照本标准运行。
3 职责3.1技术中心技术中心按照该标准进行设计，标准参考见附录一。
对功能上无特殊要求的要素采用一般公差，在图样上可不注出其公差，只须在技术要求或技术文件中说明参照本标准。
图样上尺寸未注公差的一般公差的公差等级，需考虑通常的车间精度。
（1）对任一单一尺寸，当功能上允许的公差等于或大于一般公差时，采用一般公差，既不需标注其公差。
（2）当要素的功能允许比一般公差大的公差，在制造上比一般公差更为经济时，其相应的极限偏差数值要在尺寸后注出。
（3）由于功能上的需要，某要素要求采用比一般公差小的公差值，应在尺寸后注出其相应的极限偏差数值。
3.2 制造中心（主指钣金件供应商）制造中心按照该标准进行生产，标准参考见附录一。
设计图样中标注公差项，依照标注的偏差数值进行生产。
而对于设计图样中未注公差项，应依照规范的标准偏差数值进行生产。
如果供应不能加工出设计标注的精度要求时，应与主设计人员沟通协商解决。
3.3 品质管理部品质管理部按照该标准进行验收，标准参考见附录一。
品质管理部严格按照未注公差的标准进行钣金件的验收工作。
对于超出一般公差的工件，如未达到损害其功能时及影响外观时，请与主设计人员联系，以判定是否可让步接收（但并不能说明以后都可降低标准）。
若工件的功能受到损害时请供应商返工或报废。
4 制定本标准依据参考国际标准:ISO 2768, 国家标准:GB/T 1184-1996、GB/T 1804-2000。
1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。
当有冲突时，以技术图纸和客户要求为准。
3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1 金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
4.2 通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.2.3性能：试装配与使用性能符合产品要求。
4.3 管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。
4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。
4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
5.工序质量检验标准5.1 冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。
●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。
●图纸中未明确标明之尖角（除特别注明外）均为R1.5 mm。
●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L ≤5% t（t为板厚）。

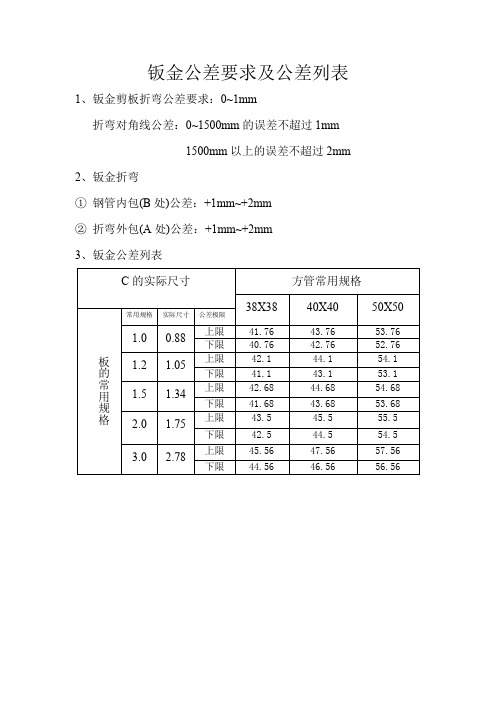

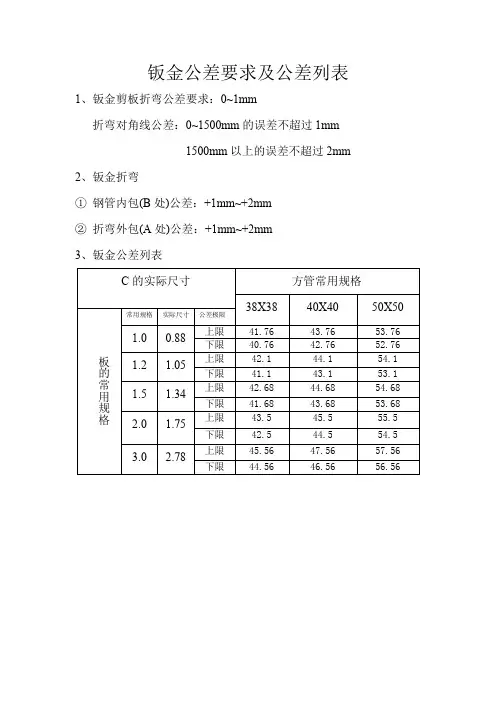

钣金折弯件国家公差标准号下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钣金折弯件是一种常见的工业生产零件，用于汽车制造、建筑、电子设备等行业。
Q/LFQ 力帆实业（集团）股份有限公司企业标准Q/LFQ J0095—2013 车身钣金加工公差要求（试行）2013-02-23发布2012-03-01实施目次前言 (II)1 范围 (I)2 规范性引用文件 (I)3 定义 (I)4 测量位置 (1)5 等级 (1)6 允许公差及允许值 (2)7 通用尺寸公差 (10)8 图纸上的标示方法 (11)前言为保证冲压、折弯或拉伸工艺制造的汽车金属零件及其焊接总成的加工精度及其经济性，规范尺寸公差，特制定本标准。
本标准按照GB/T 1.1－2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由力帆汽车研究院车身所提出。
本标准由力帆汽车研究院标准所归口。
本标准由力帆汽车研究院车身所起草。
本标准起草人：李昌均本标准批准人：关锋金本标准所代替标准的历次发布情况为：首次制定。
车身钣金加工公差要求1 范围本标准规定了板厚为12mm以下的金属钣金加工允许公差。
本标准不适用非金属板材。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13914-2002 冲压件尺寸公差GB/T 15055-2007 冲压件未注公差尺寸极限偏差3 定义3.1 切边宽度指刀口剪断边到对边的距离，如图1，用B表示。
3.2 切边长度指刀口剪断边的距离的长度，如图1，用L表示。
图13.3 直线度指将产品放在平台上，切断面上用直尺规接触状态下，最大曲度值，如图2所示，用a1表示。
图23.4 垂直度将产品放在平面上，产品的长边于直角尺的一边对齐，短边在接触直角尺另一边的状况下，产品另一端与直角尺短边的距离，如图3，用a2表示。
图34 测量位置剪断面部分允许偏差的测量位置，如图4所示板的剪断面方式进行。
图45 等级本标准把允许公差及角度、毛边允许值分成，根据零件的重要程度，将零件分为1级和2级，1级重要，2级次之。

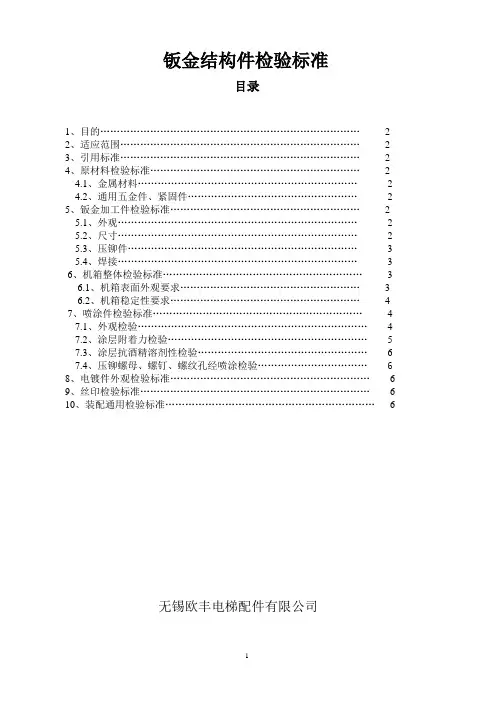

钣金结构件检验标准目录1、目的 (2)2、适应范围 (2)3、引用标准 (2)4、原材料检验标准 (2)4.1、金属材料 (2)4.2、通用五金件、紧固件 (2)5、钣金加工件检验标准 (2)5.1、外观 (2)5.2、尺寸 (2)5.3、压铆件 (3)5.4、焊接 (3)6、机箱整体检验标准 (3)6.1、机箱表面外观要求 (3)6.2、机箱稳定性要求 (4)7、喷涂件检验标准 (4)7.1、外观检验 (4)7.2、涂层附着力检验 (5)7.3、涂层抗酒精溶剂性检验 (6)7.4、压铆螺母、螺钉、螺纹孔经喷涂检验 (6)8、电镀件外观检验标准 (6)9、丝印检验标准 (6)10、装配通用检验标准 (6)无锡欧丰电梯配件有限公司钣金结构件检验标准1.目的规范钣金结构件的检验标准，以使产品的工艺要求和一致性得到有效控制2.适用范围本标准适用于公司各种钣金结构件的检验，图纸和技术文件并同使用。
