浅析喷塑不良的原因与解决方案

喷塑附着力差的原因1.材料选择不当：喷塑所用的材料通常是粉末涂料，而材料的种类和质量会直接影响到喷塑的附着力。

如果选择了质量不好的涂料，或者选择了不适合该材料表面的涂料，就会导致喷塑后的附着力差。

2.表面处理不当：在喷塑之前，需要对材料的表面进行必要的处理，以提高涂层与基材的附着力。

如果表面处理不充分或者不正确，就会使得涂层附着力差。

常见的表面处理方法包括清洗、除油、除锈、打磨等。

3.喷涂工艺不当：喷塑工艺包括喷涂设备、喷涂技术、喷涂厚度等多个方面。

如果设备不好或者技术不熟练，就会导致涂层均匀性和附着力的问题。

另外，如果喷涂厚度不足或者过厚，也会影响附着力。

4.工作环境条件：喷塑需要在相对恒定的温度和湿度条件下进行。

如果工作环境温度太高、湿度太大或者不稳定，就会影响喷塑的附着力。

此外，如果喷塑时存在灰尘、水汽等污染物，也会降低涂层的附着力。

5.基材质量问题：基材的质量也是影响附着力的重要因素。

如果基材表面存在电镀或者涂层等不光滑的层面，或者基材的化学成分不适合喷塑，都会影响附着力。

6.人为因素：喷塑的附着力还受到操作人员的技术水平和工作态度的影响。

如果操作人员不熟悉喷塑工艺，或者工作态度不认真，就会导致附着力差。

针对喷塑附着力差的原因，可以通过以下方法来改善：1.选择合适的涂料：根据喷塑的基材和使用环境选择合适的涂料，确保涂料与基材的相容性。

2.做好表面处理：充分清洗和除油表面，确保表面没有污垢、油脂和氧化层等。

对于一些不易处理的表面，可以考虑使用专门的表面处理剂来改善附着力。

3.控制喷涂工艺：选择合适的喷涂设备，并掌握正确的喷涂技术，确保喷涂的厚度均匀。

同时，还要注意控制底材温度和湿度，尽量在适宜的工作环境下进行喷塑。

4.加强质量检查：在喷塑完成后，进行质量检查，包括涂层的厚度、附着力和外观等。

如有问题，及时进行调整和修复。

5.提高操作人员技术水平：通过培训和学习，提高操作人员对喷塑工艺的理解和技术水平，确保操作规范和认真。

静电喷塑中常见故障分析请具体点说明.除油不净可以造成这个问题静电喷塑中常见故障分析出粉正常但不上粉或者上粉很少主机喷枪保险烧断（1A）更换1A的喷枪保险喷枪进水，高压静电被短路，系统处于保护状态，输出电压很低分解并充分吹干喷枪，检查并解决水分来源，保证压缩空气干燥。

选用粉末不是静电喷涂用粉末、粉末受潮、粉末质量不佳换用合格的静电粉末工件与主机之间的接地连接不良检查接地线连接情况输出电压调的过低推荐工作电压：60-70KV上粉效果不理想输出电压过低推荐工作电压：60-70KV空气压力过大，粉末被吹跑调整射粉气压粉末受潮或者质量不佳换用合格的静电喷涂用粉末涂料工件接地线接触不良或者挂钩上沾有过厚的已经固化的粉末检查工件接地通路,清理挂钩粉末雾化不良流化气压过低或者粉末轻度受潮或者粉末质量不佳增大流化气压，换用干燥合格的粉末吸粉泵堵塞或者损坏清理或者联系我们及时更换吸粉泵工作指示灯不亮喷枪的电缆线插座不良、枪机行程过短，不能扣动枪内的开关检查喷枪电缆线，调整扳机顶螺丝电源指示灯不亮电源插座没电、电源线与插座接触不良、电源保险烧断（0.5A）检查电源和检查更换0.5A电源保险不出粉喷枪的出粉口被扩散头堵住（新枪经典，多次发生）向外调整扩散头位置电磁阀不动作，没有射粉气压输出检查电磁阀的插头和连线连接喷枪的输粉管弯折或者脱落，气压连接管接错（射粉与稀释颠倒）检查输粉管与各条气管喷塑机进气阀门没有打开，或者气压过低打开阀门并调整射粉气压到0.3~0.4喷枪控制线、扳机开关、喷枪连接到主机的插座接触不良（扣动板机时主机内没有“卡达”声）检查连线和插头稀释气压（二次气）过大先将稀释气压完全关闭试机吸粉泵上的出粉咀堵塞清理，并注意经常检查220V交流电压过低，设备供电不足，电磁阀打不开（新发现）调整电源电压或者加一个稳压器不出粉或一通气就一直出粉高压空气中有水，且工作环境温度太低，电磁阀阀芯被冻住，特点是主机工作指示灯显示正常，电磁阀不动作（新发现）。

喷塑过程中碰到的问题及解决方法1 涂层杂质常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。

1.1 固化炉内杂质。

解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。

如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。

1.2 喷粉室内杂质。

主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。

解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。

1.3 悬挂链杂质。

主要是悬挂链挡油板和一次吊具接水盘（材质为热镀锌板）被前处理酸、碱蒸气腐蚀后的产物。

解决方法是定期清理这些设施1.4 粉末杂质。

主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。

解决方法是提高粉末质量，改进粉末储运方式。

1.5 前处理杂质。

主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。

解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。

1.6 水质杂质。

主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。

解决方法是增加水过滤器，使用纯水做为最后两级清洗水。

2 涂层缩孔2.1 前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。

解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。

2.2 水质含油量过大而引起的缩孔。

解决方法是增加进水过滤器，防止供水泵漏油。

2.3 压缩空气含水量过大而引起的缩孔。

解决方法是及时排放压缩空气冷凝水。

2.4 粉末受潮而引起的缩孔。

解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用2.5 悬挂链上油污被空调风吹落到工件上而引起的缩孔。

解决方法是改变空调送风口位置和方向。

2.6 混粉而引起的缩孔。

解决方法是换粉时彻底清理喷粉系统3 涂层色差L、a、b相差不大而且正3.1 粉末颜料分布不均匀引起的色差。

解决的方法是提高粉末质量，保证粉末的负统一3.2 固化温度不同引起的色差。

喷塑修理方法和技巧喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。

优点体现在工艺先进、节能高效、安全可靠、色泽艳丽等方面。

那么多优点的喷塑如果出现故障应该怎么修理呢?以下是店铺为你整理的喷塑修理方法，希望能帮到你。

喷塑修理方法1).粉末飞扬，上粉率低主要原因：①静电发生器无高压或不足;②工件接地不良;③气压太大;④挂具导电不良;⑤粉末品质不佳;⑥回收装置风道堵塞或回收系统无法正常运转。

解决措施：①检查有无高压输出;②检查输送链接地是否良好;③减少出粉气压;④定期清洗(脱漆)或更换;⑤检查粉末质量，如粒度和树脂份;⑥检查风道和风机。

2).工件边缘露底主要原因：①工件边角太尖锐;②固化温度低，粉末流化时间长;③粉末带电性差，边缘上粉少;④粉末熔融粘度太低;⑤粉末的胶化时间太长。

解决措施：①喷涂前修理工件边角，使成圆弧形;②适当提高固化温度(须注意粉末的耐温性是否良好);③增加电压，缩短喷枪与工件的距离或适当延长对边缘的喷涂时间;④粉末厂必须修正配方;⑤粉末厂必须修正配方。

3).漏水(涂层有黄色斑点、起皱、局部锤纹消失)主要原因：①多由于采用方形挂具，挂具内积液，固化时挥发或渗出;②挂具反方向倾斜，积液无法烘干;③工件上有积液，无法完全烘干。

解决措施：①将挂具改成细圆棍形;②挂具正方向倾斜，使积液及时排出;③改进工件挂法，或修正工件边缘结构使烘烤中不积液。

4).涂层丙酮试验不合格主要原因：①烘烤时间不足或温度偏低;②粉末品质不好;③粉末过期。

解决措施：①调整烘烤温度和时间，再作检验;②粉末厂改善粉末质量;③检查粉末生产日期，过期粉先检验，合格才能用。

5).涂层冲击性能差，附着力低主要原因：①磷化膜过厚;②烘烤温度低，粉末没有充分固化;③粉末品质差;④粉末过期;⑤涂层太厚;⑥除油除锈不彻底;⑦两种不同性质的粉末相混。

解决措施：①涂装磷化参数(如浓度、温度、时间等);②调整固化条件; ③粉末厂改善粉末质量;④检查粉末生产日期，过期粉先检验，合格才能用;⑤测量膜厚，并调整喷涂参数;⑥加强前处理;⑦加强现场管理。

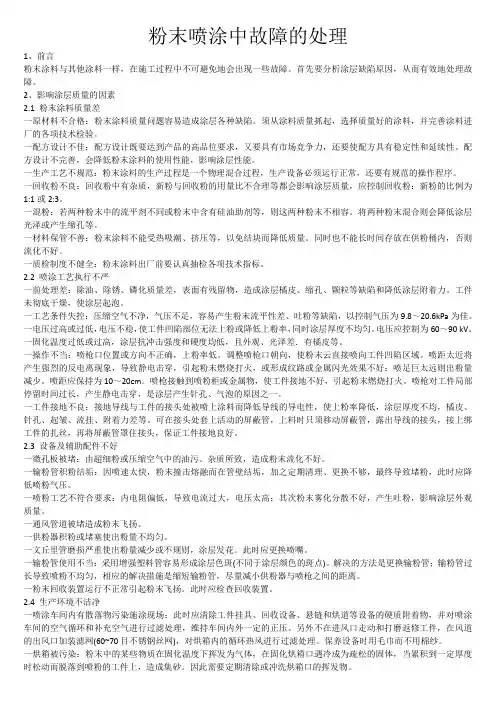

粉末喷涂中故障的处理1、前言粉末涂料与其他涂料一样，在施工过程中不可避免地会出现一些故障。

首先要分析涂层缺陷原因，从而有效地处理故障。

2、影响涂层质量的因素2.1 粉末涂料质量差一原材料不合格：粉末涂料质量问题容易造成涂层各种缺陷。

须从涂料质量抓起，选择质量好的涂料，并完善涂料进厂的各项技术检验。

一配方设计不佳：配方设计既要达到产品的高品位要求，又要具有市场竞争力，还要使配方具有稳定性和延续性。

配方设计不完善，会降低粉末涂料的使用性能，影响涂层性能。

一生产工艺不规范：粉末涂料的生产过程是一个物理混合过程，生产设备必须运行正常，还要有规范的操作程序。

一回收粉不良：回收粉中有杂质，新粉与回收粉的用量比不合理等都会影响涂层质量，应控制回收粉：新粉的比例为1:1或2:3。

一混粉：若两种粉末中的流平剂不同或粉末中含有硅油助剂等，则这两种粉末不相容。

将两种粉末混合则会降低涂层光泽或产生缩孔等。

一材料保管不善：粉末涂料不能受热吸潮、挤压等，以免结块而降低质量。

同时也不能长时间存放在供粉桶内，否则流化不好。

一质检制度不健全：粉末涂料出厂前要认真抽检各项技术指标。

2.2 喷涂工艺执行不严一前处理差：除油、除锈、磷化质量差，表面有残留物，造成涂层橘皮、缩孔、颗粒等缺陷和降低涂层附着力。

工件未彻底干燥，使涂层起泡。

一工艺条件失控：压缩空气不净，气压不足，容易产生粉末流平性差、吐粉等缺陷，以控制气压为9.8～20.6kPa为佳。

一电压过高或过低，电压不稳，使工件凹陷部位无法上粉或降低上粉率，同时涂层厚度不均匀。

电压应控制为60～90 kV。

一固化温度过低或过高，涂层抗冲击强度和硬度均低，且外观、光泽差．有橘皮等。

一操作不当：喷枪口位置或方向不正确，上粉率低。

调整喷枪口朝向，使粉末云直接喷向工件凹陷区域。

喷距太近将产生强烈的反电离现象，导致静电击穿，引起粉末燃烧打火，或形成纹路或金属闪光效果不好；喷足巨太远则出粉量减少。

在对器材进行喷涂时总会出现这样那样的问题，今天我把喷涂中常见的问题、方法整合在一起，供大家参考！首先从两大方面分析：第一方面是外观。

包括:1、粗糙 2、橘皮 3、颗粒 4、气泡、针孔 5、色差 6、白化 7、重涂皱纹第二方面是涂膜性能方面。

包括：1、涂膜强度降低 2、剥落一、外观方面1、粗糙（涂料中的溶剂含有量过少，涂面粗糙）解决方法：①稀释剂的干燥速度过快，要慢干化。

②涂装粘度过高，需要降低涂料粘度。

③吐出量过少，要提高吐出量。

④喷枪速度过快，调整速度。

⑤涂膜厚度过薄，要适度喷厚些。

⑥喷枪与器材的间距过远，距离要调适当。

2、橘皮（涂面有类似橘皮状的凹凸）原因及解决方法：①稀释剂的干燥速度过快。

②气温过高，空调温度要及时调低。

③雾化压力过低。

④涂装粘度过高，进行适当稀释即可。

⑤喷枪速度过快，要调整下速度。

⑥喷枪与器材间距过远，距离调适当。

3、颗粒（涂面有突起物）原因及解决方法：①涂料过滤不够，过滤干净。

②有环境中的异物混入涂料，要对室内彻底清洁，最好在地面洒点水以避免灰尘飞扬进涂料，以及更换滤网。

③涂料管线有污染，要洗干净涂料管线。

④喷房内的气压过低，调高气压。

4、气泡及针孔（涂面有细小气泡或者有像针刺样的小孔）解决方法：①稀释剂的干燥速度过快，要慢干化。

②膜厚过厚，要适度喷薄些。

③静置时间不足，加长静置时间。

5、色差（色调与样本不同）原因及解决方法：①喷涂器材前涂料搅拌不足，要对涂料主剂进行充分搅拌！②喷涂器材时搅拌不足，要对涂料桶中的涂料进行持续性搅拌。

③喷涂设备不同，涂料颜色要适当调整。

④喷涂条件不适当，调整喷涂条件。

6、白化（涂面看起来像有层白雾）原因及解决方法：①喷涂环境的湿度过高，改变空调模式，调整温度。

②稀释剂的干燥速度过快，要缓干化及添加防白剂。

7、重涂皱纹（重涂时，干燥后的涂面发生皱纹）原因及解决方法：①底漆的干燥不足，增加干燥程度。

②面漆用稀释剂的溶解力过强，更换稀释剂。

③底漆的膜厚过薄、面漆膜厚过厚，两边适当调整即可。

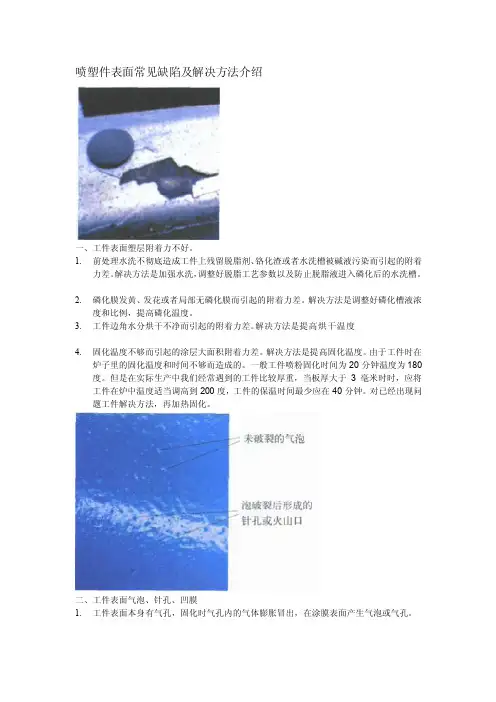

喷塑件表面常见缺陷及解决方法介绍一、工件表面塑层附着力不好。

1.前处理水洗不彻底造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着力差。

解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。

2.磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。

解决方法是调整好磷化槽液浓度和比例，提高磷化温度。

3.工件边角水分烘干不净而引起的附着力差。

解决方法是提高烘干温度4.固化温度不够而引起的涂层大面积附着力差。

解决方法是提高固化温度。

由于工件时在炉子里的固化温度和时间不够而造成的。

一般工件喷粉固化时间为20分钟温度为180度。

但是在实际生产中我们经常遇到的工件比较厚重，当板厚大于3毫米时时，应将工件在炉中温度适当调高到200度，工件的保温时间最少应在40分钟。

对已经出现问题工件解决方法，再加热固化。

二、工件表面气泡、针孔、凹膜1.工件表面本身有气孔，固化时气孔内的气体膨胀冒出，在涂膜表面产生气泡或气孔。

2.工件原材料质量差。

3.工件表面有前处理的残留液，固化过程中残留液挥发或反应产生气泡。

4.粉末涂料受潮，含水量高，固化时水分溢出产生气泡。

5.喷涂时，喷枪电压高，涂层被击穿，固化涂层存在针孔。

6.涂层过厚，造成静电排斥。

7.压缩空气中含有油或水。

解决方法是加强粉末的保管，防潮，烘干工件的表面水份。

对压缩空气进行除油，除水。

对已经出现气泡工件，在气泡不太多情况下，可用刀片将气泡削平，然后用丙酮将粉调和后修补方可。

三、涂层流挂涂层太厚，升温太快，固化温度太高，烘烤固化前涂层不均匀四、涂层桔皮粉末颗粒大小分布状况也影响着涂膜的表面外观。

颗粒越小，由于其热容较大颗粒的低，因此其熔化时间比大颗粒的短，聚结也较快，形成涂膜的表面外观较好。

而大的粉末颗粒熔化时间比小颗粒的长，形成的涂膜就可能会产生桔皮效应。

粉末静电施工方法(电晕放电或摩擦放电)也是导致桔皮形成的一个因素。

喷塑修理方法喷塑修理方法1).粉末飞扬，上粉率低主要原因：①静电发生器无高压或不足;②工件接地不良;③气压太大;④挂具导电不良;⑤粉末品质不佳;⑥回收装置风道堵塞或回收系统无法正常运转。

解决措施：①检查有无高压输出;②检查输送链接地是否良好;③减少出粉气压;④定期清洗(脱漆)或更换;⑤检查粉末质量，如粒度和树脂份;⑥检查风道和风机。

2).工件边缘露底主要原因：①工件边角太尖锐;②固化温度低，粉末流化时间长;③粉末带电性差，边缘上粉少;④粉末熔融粘度太低;⑤粉末的胶化时间太长。

解决措施：①喷涂前修理工件边角，使成圆弧形;②适当提高固化温度(须注意粉末的耐温性是否良好);③增加电压，缩短喷枪与工件的距离或适当延长对边缘的喷涂时间;④粉末厂必须修正配方;⑤粉末厂必须修正配方。

3).漏水(涂层有黄色斑点、起皱、局部锤纹消失)主要原因：①多由于采用方形挂具，挂具内积液，固化时挥发或渗出;②挂具反方向倾斜，积液无法烘干;③工件上有积液，无法完全烘干。

解决措施：①将挂具改成细圆棍形;②挂具正方向倾斜，使积液及时排出;③改进工件挂法，或修正工件边缘结构使烘烤中不积液。

4).涂层丙酮试验不合格主要原因：①烘烤时间不足或温度偏低;②粉末品质不好;③粉末过期。

解决措施：①调整烘烤温度和时间，再作检验;②粉末厂改善粉末质量;③检查粉末生产日期，过期粉先检验，合格才能用。

5).涂层冲击性能差，附着力低主要原因：①磷化膜过厚;②烘烤温度低，粉末没有充分固化;③粉末品质差;④粉末过期;⑤涂层太厚;⑥除油除锈不彻底;⑦两种不同性质的粉末相混。

解决措施：①涂装磷化参数(如浓度、温度、时间等);②调整固化条件; ③粉末厂改善粉末质量;④检查粉末生产日期，过期粉先检验，合格才能用;⑤测量膜厚，并调整喷涂参数;⑥加强前处理;⑦加强现场管理。

喷塑产品结构方面 1.1喷塑产品结构基本要求：喷塑产品的尺寸及装配应符合图纸要求，符合相应技术要求和国家标准。

喷塑常见问题解决方法
1、喷粉后表面粗糙，
原因：塑粉厚度不够，表面有蚀坑有明显的断层、沟痕, 原材料锈蚀严重。

解决办法：返回打磨工，处理好防锈,，或另选材时选择质地优良的，培训员工的技术水平。

2、喷粉后表面出现电花及针孔：
原因：
1）、电压调整不当或是喷枪距工件距离不当
2）、工件前处理后表面未完全干，进入烤炉后水分蒸发造成气孔
解决办法：加强工人喷塑技术，所有工件必须进入烤炉烘干。

3、磕碰时塑粉成块掉落。

原因：挂件时挂的太过紧密，在往烘烤间推时磕碰，导致出炉后物件表面缺陷。

解决办法：挂件时不要过密，后期出现的部分塑粉掉落要重新打磨平整刷防锈漆、面漆。

喷塑后表面不平滑、褶皱现象.
原因：
①、表面喷漆不均匀，漏喷，喷流。

②、表面未经处理带锈喷。

③、喷漆时地面不洒水，起灰落到物件上，直接导致漆面的附着力差。

4、漆面未干时，抬件留下的手套印，堆放片子时出现漆的粘连现象，导致喷塑出现表面不光滑，褶皱现象。

解决办法：喷塑前用抹布擦一下去除表面浮尘。

5、喷塑后期出现起泡。

原因：前期没做好防锈处理，长期在外面曝晒、被雨淋，从里生锈受热膨胀。

解决办法：去除表面污物，重新做防锈处理，并对其重新修补.
6、爆塑原因：
1、温度不够解决办法：达到塑粉所需温度
2、表面不清洁解决办法：用抹布擦除污渍。

3、和漆有反应解决办法：用和塑粉没有化学反应的漆进行操作。

4、镀锌材料的锌层易脱落。

解决办法：进炉烘干200度再用抹布擦掉活性锌层。

塑胶产品喷油常见不良现象及原因在塑料喷油生产过程中，由于生产工艺、油漆及塑料基材性能等多种因素，在喷油过程中会出现飞油、粘背、起皱、露底、桔皮、涂层脆性、油漆剥落和油漆剥落等缺陷。

通过不良现象的分析，我们来看看塑料喷油生产过程中出现质量问题的原因及改进方法。

一、塑料喷油中常见的涂层缺陷——飞油出现原因：注塑模具与工件贴合不良，注塑距离不当，喷枪压力过大，或注塑模具未清洗。

改善方法：首先根据情况修复注塑模具或重塑工件，调整注塑距离，调整气压，定期清洗注塑模具。

2、喷塑涂装中常见的涂层缺陷——回粘出现原因：溶剂挥发慢，干燥不彻底，油漆硬度过低，施工环境温度过高。

改善方法：同时使用快干涂料更换或调整涂料。

您可以尝试添加交联剂来调整涂装设备的响应。

3、塑料喷油常见的不良涂装现象——起皱出现原因：喷油量过大，喷枪与工件距离过近改进方法：调整和控制喷枪喷油量，同时调整喷枪与工件的距离。

4、喷塑常见的不良涂装现象——露底出现原因：一般是涂料遮盖力差，喷涂时漆膜厚度过薄造成的。

改善方法：更换油漆，调整喷涂涂膜厚度。

5、塑料喷油中常见的涂层缺陷——橘皮出现原因：由于溶剂不当，挥发速度不均匀，过流，喷枪离工件太近，太远，压缩空气的气压太低，都会出现这种不良现象。

改进方法：通过改变沸油和水的溶剂成分，在保证足够高的气压的情况下调整喷枪与工件的距离来解决这个问题。

6、塑料喷油中常见的涂层缺陷——涂层易碎出现原因：主要原因是涂料配置不合理，底漆和面漆硬度差异大，涂料配置不当，固化剂比例过高，调色时添加色浆等因素。

改进方法：调整油漆硬度，使面漆硬度低于底漆，适当调整油漆配比，上色时改变色浆成分。

7、塑料喷油中常见的涂层缺陷——油漆剥落、油漆剥落出现原因：油漆剥落的出现与基材与油漆的附着力有很大关系。

附着力不足很容易导致油漆剥落。

如果前处理清洗不到位，会形成薄弱的界面层，造成假粘连。

,涂漆后，经过一段时间的附着力测试会脱落。

喷涂不良现象原因分析及对策首先，喷涂不良现象的原因可能是涂料本身质量不良，如溶剂挥发不良、颜料过多或不匀等。

对此，我们应该选择质量可靠的涂料，并确保合适的稀释剂和颜料的比例，以及充分搅拌溶解，确保涂料材料质量合格。

其次，喷涂不良现象可能与喷涂设备有关，如喷枪精度不够、气压调节不当等。

因此，我们需要确保使用高质量的喷枪，并根据涂料要求调整合适的气压，确保涂料均匀喷涂。

此外，喷涂不良现象可能与喷涂环境有关，如温度、湿度等。

温度过高或者湿度过大会影响涂料的质量，导致喷涂不良。

因此，我们需要在适宜的温度和湿度环境下进行喷涂。

还有一种常见的喷涂不良现象是涂膜起泡。

这可能是由于涂料在喷涂前未充分搅拌或者出现了气泡。

因此，在喷涂前，我们需要彻底搅拌涂料以确保涂料中的气泡消除。

另外，对于喷涂不良现象，我们还需要配备专业的操作人员。

喷涂技术要求高，需要有一定的经验和技巧。

因此，我们应该提供专业的培训，确保操作人员能够熟练掌握喷涂技术，并定期检查和评估他们的工作质量。

最后，对于喷涂不良现象，我们需要建立和执行严格的质量管理体系。

这包括对原材料的质量检查、对喷涂设备的定期维护保养、对喷涂过程的监控和控制等。

只有确保每一个环节都进行严格的控制，才能预防和解决喷涂不良现象。

综上所述，喷涂不良现象的原因可能是多方面的，包括涂料材料、喷涂设备、喷涂环境以及人员技术等。

对于不同的问题，我们需要采取相应的对策，包括选择合适的涂料、优化喷涂设备、调节喷涂环境、培训并监督操作人员，并建立和执行严格的质量管理体系，以确保喷涂质量的稳定和提高。

喷涂质量改善方案一、问题概述喷涂是一种常见的表面处理方法，用于提高产品的观感、耐腐蚀性和防护性。

但是，在喷涂过程中常常会遇到喷涂质量不良的情况，如起皮、掉漆、裂纹等。

这些质量问题不仅影响产品的美观度和性能，还会增加修补成本，降低客户满意度。

二、分析原因喷涂质量不好的原因有很多，以下是一些常见的原因：1.表面处理不彻底：喷涂前应彻底清洁表面，并进行必要的防腐处理。

如果表面处理不彻底，会导致漆面失去附着力，从而出现起皮、掉漆等问题。

2.喷涂环境不合适：喷涂环境要求温度、湿度、气流等参数控制严格。

如果环境不合适，会导致漆膜质量不稳定，并引起裂纹现象。

3.喷涂设备不合适：喷枪、压缩空气等设备的选择和调整是影响喷涂质量的重要因素。

如果设备不合适或调整不当，会导致漆面厚度不均匀、粘度过高或过低等问题。

三、改善方案为了解决喷涂质量问题，我们可以从以下几个方面进行改善：1. 加强表面处理加强表面处理是解决喷涂质量问题的关键。

可以采用以下几种方式：•使用适当的清洗剂或腐蚀剂对表面进行处理；•使用喷砂或化学除锈等方法对表面进行打磨；•涂刷底漆或中间漆等进行修补。

2. 控制喷涂环境喷涂环境的控制对喷涂质量的稳定性至关重要。

可以采用以下措施：•安装HVAC系统，控制温度和湿度；•安装风幕、风帘等改善喷涂室气流；•控制使用喷漆的数量，避免喷涂面积过大。

3. 选择适当的喷涂设备选择适当的喷涂设备可以大大提高喷涂质量，可以采用以下措施：•选用质量稳定的压缩空气源，避免气源污染；•选择经验丰富的喷涂工，掌握喷涂技巧；•选择适当的喷枪、喷头等喷涂设备。

四、总结喷涂质量问题对于产品质量和客户满意度均有不良影响，但是通过加强表面处理、控制喷涂环境和选择适当的喷涂设备可以有效改善喷涂质量。

在实际操作中，应根据具体情况对喷涂过程进行科学规范的管理，确保喷涂质量的稳定和提高。

喷塑修理方法喷塑是利用电晕放电现象使粉末涂料吸附在工件上的。

那在工作过程中出现了故障该怎么进行维修呢?以下是店铺为你整理的喷塑修理方法，希望能帮到你。

喷塑修理方法1).局部不均匀，流平度不稳定主要原因：①由膜厚不均匀引起;②粉末粒度前后变化大;③高压击穿;④文丘里管磨损，出粉不均;⑤使用的输粉管与设备不适应;⑥输送链有挤动现象，走速不均;⑦流化桶中多孔板损坏或局部堵塞。

解决措施：①加强膜厚控制，检查喷粉系统(供粉、回收、喷枪电压等)是否正常;②通知粉末厂检验;③降低供粉电压，但必须保证正常的膜厚，可增加出粉气压或扩大喷枪与工件的距离;④检查并更换;⑤联系设备供应商，检查并更换;⑥检修悬挂链，使之匀速;⑦检查流化情况，并检修多孔板。

2).砂粒主要原因：①均匀密集出现;②呈突起的圆形，数量不多;③少量砂粒，大小不一;④工件表面有杂质，有时呈放射状或细长型;⑤少量黑色颗粒。

解决措施：①测定膜厚是否符合工艺要求;②检查粉末质量，是否存在胶化粒子，另检查磷化后工件表面是否干净无杂质;③多由环境不干净引起，必须时刻保持环境的清洁;④检查粉末质量，操作员尽量不穿戴易掉细小纤维的衣裤和手套等;⑤烘道中有杂质(如胶化物)飘落到干净上。

定期清理烘道。

3).喷枪不出粉或出粉量越来越少主要原因：①喷粉管材质差，粉末易附着在管内壁;②气压或气量不足;③输粉管受热，粉末在管中结块;④输粉管弯折、扭曲;⑤粉末结块，无法正常流化。

解决措施：①更换高质量的喷粉管材;②检查气源及气压并调整;③喷房加装空调。

检验粉末的粒度，太粗则通知粉厂修正;④检查输粉管，并调整管的放置位置;⑤先过筛，如不能改善则换粉。

4).粉流粉杠主要原因：①喷枪开始工作时，出粉不均匀;②喷粉太厚，粉层掉落;③磷化不充分，存在粉杠现象;④静电枪输出不稳定。

解决措施：①正式喷涂前先让喷枪空喷3～5min，等出粉稳定后再进入正式喷涂;②控制喷枪条件，不使粉层过厚，并控制输送链运动平滑，不能有抖动现象;③清理磷化喷嘴，使之畅通;④请设备商调整测试。

1 涂层杂质常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。

1.1 固化炉内杂质。

解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。

如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。

1.2 喷粉室内杂质。

主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。

解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。

1.3 悬挂链杂质。

主要是悬挂链挡油板和一次吊具接水盘(材质为热镀锌板)被前处理酸、碱蒸气腐蚀后的产物。

解决方法是定期清理这些设施1.4 粉末杂质。

主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。

解决方法是提高粉末质量，改进粉末储运方式。

1.5 前处理杂质。

主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。

解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。

1.6 水质杂质。

主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。

解决方法是增加水过滤器，使用纯水做为最后两级清洗水。

2 涂层缩孔2.1 前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。

解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。

2.2 水质含油量过大而引起的缩孔。

解决方法是增加进水过滤器，防止供水泵漏油。

2.3 压缩空气含水量过大而引起的缩孔。

解决方法是及时排放压缩空气冷凝水。

2.4 粉末受潮而引起的缩孔。

解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用2.5 悬挂链上油污被空调风吹落到工件上而引起的缩孔。

解决方法是改变空调送风口位置和方向。

2.6 混粉而引起的缩孔。

解决方法是换粉时彻底清理喷粉系统3 涂层色差3.1 粉末颜料分布不均匀引起的色差。

解决的方法是提高粉末质量，保证粉末的L、a、b相差不大而且正负统一。

3.2 固化温度不同引起的色差。

静电喷塑质量（缺陷）与原因分析静电喷塑质量（缺陷）与原因分析⼀，静电喷涂表⾯有凹坑现象：⼯件表⾯的⼩坑并没有露底，⼩坑的底部是透明的，能透出⼯件的底⾊。

原因：粉末被污染，污染环节有可能在粉末的⽣产、保存、使⽤过程中的任⼀环节。

⽣产不同成分粉末时机器清理不彻底，造成后⽣产的粉末被前⽣产的粉末污染；静电喷塑机的⽓路被污染，机器的内部⽓路原件，特别是电磁阀、调压阀内部容易被忽视，⾼压空⽓中含有润滑油等有机成分；⽤户在存放粉末时，打开包装袋后没有封严，造成喷涂另⼀种粉末时窜⼊污染；喷涂时更换粉末，静电喷塑机清理不彻底；喷涂车间内有漂浮的其他有机化学粉尘，被⼯件上的残留静电吸附；固化炉内存在漂浮的有机灰尘微粒。

注意：这种⼩坑经常被刚⼊⾏的⼈说成“⽕⼭坑”，并认为是静电打⽕造成的，其实不是，静电打⽕造成的⼩坑是要露底的。

也就是说上图这种现象不应是静电喷塑机造成的。

在实际⼯作中，尤其是加班赶活的时候，操作⼯⼈往往顾不上较频繁的给空压机和油⽔过滤器放⽔，影响喷涂质量。

不同的粉末对机油的敏感程度不同，使⽤同样的含有少量机油的压缩空⽓，有的塑粉喷出来的东西没有问题，有的塑粉就会出现图⽚中的问题⼆，静电喷涂表⾯有不规则的⿊⾊细线现象：往往在喷涂完成后，静置10⼏分钟之后就会看到（还没固化），固化之后就是图⽚中的样⼦。

原因：喷涂⼯作环境中存在漂浮的⿊⾊烟尘，被⼯件的残余静电吸附造成的。

⿊⾊的烟尘可能存在于喷房或车间空间中，也可能存在于固化炉内如果是燃烧（油、煤）式固化炉，可能是换热器漏烟，或者燃烧不充分；不过正常⼯作的燃油燃⽓固化炉很少有冒烟的；燃烧液化⽓和燃烧天然⽓的加热系统，冒烟的可能性⼏乎为零，如果燃⽓系统中出现烟尘，应考虑循环风将固化炉风道内的可燃杂质抽到了加热系统炉胆内了（纤维、抹布、掉落的塑粉等被燃烧或碳化）。

如果固化炉的底部有加热装置，粉末涂料震动跌落到发热元件上受热碳化或燃烧。

粉末本⾝有问题，固化时烟雾⽐较严重。

静电喷塑质量（缺陷）与原因分析一，静电喷涂表面有凹坑现象：工件表面的小坑并没有露底，小坑的底部是透明的，能透出工件的底色。

原因：粉末被污染，污染环节有可能在粉末的生产、保存、使用过程中的任一环节。

生产不同成分粉末时机器清理不彻底，造成后生产的粉末被前生产的粉末污染；静电喷塑机的气路被污染，机器的内部气路原件，特别是电磁阀、调压阀内部容易被忽视，高压空气中含有润滑油等有机成分；用户在存放粉末时，打开包装袋后没有封严，造成喷涂另一种粉末时窜入污染；喷涂时更换粉末，静电喷塑机清理不彻底；喷涂车间内有漂浮的其他有机化学粉尘，被工件上的残留静电吸附；固化炉内存在漂浮的有机灰尘微粒。

注意：这种小坑经常被刚入行的人说成“火山坑”，并认为是静电打火造成的，其实不是，静电打火造成的小坑是要露底的。

也就是说上图这种现象不应是静电喷塑机造成的。

在实际工作中，尤其是加班赶活的时候，操作工人往往顾不上较频繁的给空压机和油水过滤器放水，影响喷涂质量。

不同的粉末对机油的敏感程度不同，使用同样的含有少量机油的压缩空气，有的塑粉喷出来的东西没有问题，有的塑粉就会出现图片中的问题二，静电喷涂表面有不规则的黑色细线现象：往往在喷涂完成后，静置10几分钟之后就会看到（还没固化），固化之后就是图片中的样子。

原因：喷涂工作环境中存在漂浮的黑色烟尘，被工件的残余静电吸附造成的。

黑色的烟尘可能存在于喷房或车间空间中，也可能存在于固化炉内如果是燃烧（油、煤）式固化炉，可能是换热器漏烟，或者燃烧不充分；不过正常工作的燃油燃气固化炉很少有冒烟的；燃烧液化气和燃烧天然气的加热系统，冒烟的可能性几乎为零，如果燃气系统中出现烟尘，应考虑循环风将固化炉风道内的可燃杂质抽到了加热系统炉胆内了（纤维、抹布、掉落的塑粉等被燃烧或碳化）。

如果固化炉的底部有加热装置，粉末涂料震动跌落到发热元件上受热碳化或燃烧。

粉末本身有问题，固化时烟雾比较严重。

喷涂环境旁边存在容易产生灰尘的工位，比如打磨、焊接、高温切割、抛丸、喷砂等另外不排除周边环境（例如厂区附近有冒烟的烟囱）造成的烟尘窜入车间内。

喷塑工件掉塑探究论文喷塑是一种表面处理技术，它使用热喷涂或冷喷涂技术将涂料显得均匀地沉积在工件表面。

喷塑可以使得工件表面具有一定的防腐、防潮、防晒等功能，同时也可以美化产品的外观，提升产品的附加值。

然而，一些工件在进行喷塑时存在掉塑现象，影响了喷塑质量。

因此，探究喷塑工件掉塑的原因是非常必要的。

一、原材料的质量首先，原材料的质量是影响喷塑工件掉塑的主要因素之一。

在构成涂料的配方中，涂料中的树脂和颜料是最重要的组成部分，影响了涂料的耐候性和美观度。

如果树脂和颜料成分的成分失衡，涂层的亲和力不足导致在涂覆后的72小时内，出现涂层掉落的情况。

因此，在选取涂料和合适的喷嘴时，需要考虑原材料的质量，选择高质量的原材料，以便获得较好的喷塑效果。

二、喷嘴的选择和调整其次，合适的喷嘴是保证喷塑效果的关键因素之一。

喷嘴直接影响涂料的喷洒质量和喷涂强度。

如果所选用的喷嘴尺寸不匹配或不适合当前涂料，容易造成涂层厚薄不均、涂层表面不平滑的现象。

因此，在喷涂过程中需要逐步调整喷嘴的出液量和气压，确保涂料的流体性和均匀度。

三、喷涂环境的控制最后，在喷涂过程中，喷涂环境也是十分重要的控制因素。

不同环境下的温度、湿度、风速和气压都会对喷涂效果造成不同的影响。

例如，环境温度高、湿度大、风速快和气压强，会使得喷涂后的涂层表面变得不均匀、粘性变差，造成掉塑现象的发生。

因此，需要在喷涂前，对喷涂环境进行充分的调整和控制，以保证喷涂质量和工作效率。

综上所述，喷塑工件掉塑是多种因素的综合作用的结果。

要克服掉塑现象，需要选择高质量的原材料、合适的喷嘴和适宜的喷涂环境，同时还需要加强对喷涂过程中各种因素的控制和调整。

只有这样，才可以确保喷涂质量和工作效率的完美结合。
