04 钢筋混凝土受压构件

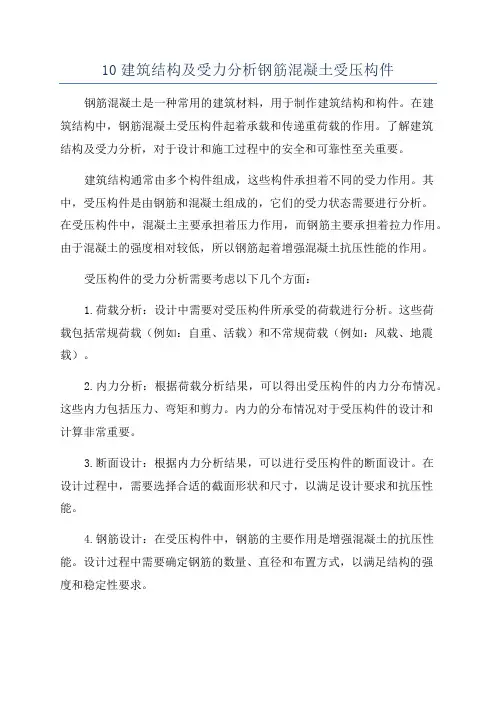

10建筑结构及受力分析钢筋混凝土受压构件钢筋混凝土是一种常用的建筑材料，用于制作建筑结构和构件。

在建筑结构中，钢筋混凝土受压构件起着承载和传递重荷载的作用。

了解建筑结构及受力分析，对于设计和施工过程中的安全和可靠性至关重要。

建筑结构通常由多个构件组成，这些构件承担着不同的受力作用。

其中，受压构件是由钢筋和混凝土组成的，它们的受力状态需要进行分析。

在受压构件中，混凝土主要承担着压力作用，而钢筋主要承担着拉力作用。

由于混凝土的强度相对较低，所以钢筋起着增强混凝土抗压性能的作用。

受压构件的受力分析需要考虑以下几个方面：1.荷载分析：设计中需要对受压构件所承受的荷载进行分析。

这些荷载包括常规荷载（例如：自重、活载）和不常规荷载（例如：风载、地震载）。

2.内力分析：根据荷载分析结果，可以得出受压构件的内力分布情况。

这些内力包括压力、弯矩和剪力。

内力的分布情况对于受压构件的设计和计算非常重要。

3.断面设计：根据内力分析结果，可以进行受压构件的断面设计。

在设计过程中，需要选择合适的截面形状和尺寸，以满足设计要求和抗压性能。

4.钢筋设计：在受压构件中，钢筋的主要作用是增强混凝土的抗压性能。

设计过程中需要确定钢筋的数量、直径和布置方式，以满足结构的强度和稳定性要求。

5.受压构件的验算：通过对受压构件进行验算，可以验证设计结果的合理性和可行性。

验算包括对截面尺寸、钢筋数量和结构稳定性进行检查和计算。

钢筋混凝土受压构件的设计和受力分析是建筑结构设计过程中非常重要的一部分。

通过合理的设计和分析，可以确保建筑结构的安全和可靠性。

同时，还可以优化结构，提高结构的抗震性能和使用寿命。

建筑领域的专业人员应该具备良好的结构分析和设计能力，以确保建筑结构的质量和安全。

4钢筋混凝土受压构件承载力计算钢筋混凝土受压构件的承载力计算是建筑结构设计中非常重要的一个步骤。

本文将围绕钢筋混凝土受压构件的承载力计算进行详细介绍。

首先，我们需要了解一些与承载力计算相关的基本概念。

1.构件尺寸和几何性质：构件的尺寸和几何性质，如截面面积、高度、宽度等，是计算承载力的基础。

这些参数可以通过结构设计的过程或者实际测量获得。

2.受力分析：在进行承载力计算之前，我们需要对受力分析进行准确的估计。

受力分析包括水平力、垂直力、弯矩和剪力等。

3.材料性能：钢筋混凝土由钢筋和混凝土组成，每种材料都具有其特定的力学性能。

钢筋的弹性模量、屈服强度和抗压强度是承载力计算的关键参数。

混凝土的抗压强度也是一个重要的参数。

计算步骤如下：1.根据结构设计图，确定所需计算的受压构件的几何尺寸。

通常情况下，我们可以使用截面面积来计算构件的承载力。

2.判定构件的计算长度。

构件的计算长度取决于构件的支撑条件和构件的几何形状。

常见的计算长度包括等于构件高度的长度、2倍构件高度的长度和4倍构件高度的长度等。

$$R_c = \phi \cdot A_c \cdot f_{cd}$$其中，$R_c$为构件的抗压承载力（kN），$\phi$为构件的抗压承载力系数（通常为0.65），$A_c$为构件的截面面积（m²），$f_{cd}$为混凝土的抗压强度（MPa）。

4.计算钢筋的抗拉强度。

根据人民共和国行业标准GB1499.2-2024《钢筋机械连接的技术规定》，钢筋的抗拉强度可以通过以下公式计算：$$R_s = A_s \cdot f_{yd}$$其中，$R_s$为钢筋的抗拉承载力（kN），$A_s$为钢筋的截面面积（m²），$f_{yd}$为钢筋的屈服强度（MPa）。

5.比较构件的抗压强度和钢筋的抗拉强度。

如果构件的抗压强度大于钢筋的抗拉强度，则构件的承载力为钢筋的抗拉强度；如果构件的抗压强度小于钢筋的抗拉强度，则构件的承载力为构件的抗压强度。

钢筋混凝土受压构件承载力计算首先，我们需要了解一些基本的概念和符号。

在计算中，常用的符号有：-$f_c$：混凝土的抗压强度；-$f_s$：钢筋的抗拉强度；-$A_c$：构件的混凝土截面面积；-$A_s$：构件的受拉钢筋截面面积；-$N_d$：构件所受到的设计轴向力；-$M_d$：构件所受到的设计弯矩；-$h$：构件的高度；-$b$：构件的宽度；-$d$：构件的有效高度。

接下来，我们将介绍两种常用的承载力计算方法：受压钢筋混凝土柱的承载力计算和板梁的承载力计算。

受压钢筋混凝土柱的承载力可以通过弯矩轴心法进行计算。

承载力的计算可以分为以下几个步骤：-第一步，计算混凝土在压力作用下的承载力。

可以使用以下公式：$$N_c = \gamma_c f_c A_c$$-第二步，计算钢筋的抗拉强度。

根据构件的横截面形状和受力状态，可以计算钢筋的受拉面积。

-第三步，计算钢筋的受压承载力。

可以使用以下公式：$$N_s = \eta \gamma_s f_s A_s$$其中，$\eta$为钢筋受压构件的局部稳定系数，$\gamma_s$为钢筋的材料抗拉强度。

-第四步，计算构件的总承载力。

可以使用以下公式：$$N=N_c+N_s$$板梁的承载力计算可以分为以下几个步骤：-第一步，计算构件的混凝土承载力。

可以使用以下公式：$$N_c = \gamma_c f_c A_c$$-第二步，计算构件的钢筋承载力，可以使用以下公式：$$N_s = \gamma_s f_s A_s$$-第三步，计算板梁的破坏模式，根据不同的破坏模式选择合适的计算方法。

-第四步，计算构件的总承载力。

可以使用以下公式：$$N=N_c+N_s$$总结：钢筋混凝土受压构件承载力的计算方法主要有弯矩轴心法和板梁承载力计算法。

在计算过程中需要明确构件的几何形状、材料强度以及荷载的大小等因素，并按照一定的计算步骤进行计算。

在实际设计过程中，还需要考虑其他因素如构件的构造形式、构造材料的可靠性等，以确保构件的安全性和经济性。

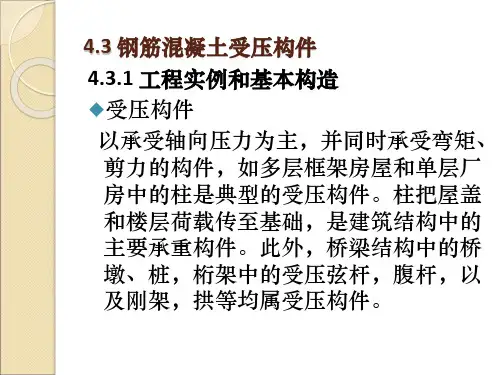

第3章 钢筋混凝土受压构件的强度计算桥梁结构中的桥墩、桩、主拱圈、斜拉桥的索塔，以及单层厂房柱、拱、屋架上弦杆，多层和高层建筑中的框架柱、剪力墙、筒体，烟囱的筒壁等均属于受压构件。

受压构件按受力情况分为轴心受压构件和偏心受压构件两类。

第一节 配有纵向钢筋和普通箍筋的轴心受压构件当构件受到位于截面形心的轴向压力时，为轴心受压构件。

钢筋混凝土轴心受压构件按箍筋的作用及配置方式可分为普通箍筋柱和螺旋箍筋柱两种，本节介绍配有纵向钢筋和普通箍筋的轴心受压构件。

3.1.1 一般构造要求1、混凝土标号轴心受压构件的正截面承载力，主要由混凝土提供，一般多采用C20～C30混凝土，或者采用更高标号的混凝土。

2、截面尺寸轴心受压构件截面尺寸不宜过小，因长细比越大，承载力越小，不能充分利用材料强度。

矩形截面的最小尺寸不宜小于250mm。

3、纵向钢筋纵向受力钢筋一般选R235、HRB335级钢筋，有特殊要求时，可用HRB400级钢筋。

钢筋的直径不应小于12mm，净距不应小于5Omm且不应大于35Omm。

在构件截面上，纵向受力钢筋至少应有4根并且在截面每一角隅处必须布置一根。

柱内设置纵向钢筋的目的是：a、提高柱的承载力，以减小构件的截面尺寸；b、防止因偶然偏心产生的破坏；c、改善构件破坏时的延性；d、减小混凝土的徐变。

为此，《公桥规》规定：构件全部纵向钢筋的配筋百分率不应小于0.5%（当混凝土强度等级在C50及以上时，不应小于0.6%）；同时，一侧钢筋的配筋百分率不应小于0.2%。

轴心受压构件在加载后荷载维持不变的条件下，由于混凝土徐变，随着荷载作用时间的增加，混凝土的压应力逐渐变小，钢筋的压力逐渐变大，初期变化比较快，经过一定时间后趋于稳定。

在荷载突然卸载时，构件回弹，由于混凝土徐变变形的大部分不可恢复，故当荷载为零时，会使柱中钢筋受压而混凝土受拉,若柱的配筋率过大，还可能将混凝土拉裂；若柱中纵筋和混凝土之间有很强的粘应力时，则可能同时产生纵向裂缝。

第4章 钢筋混凝土受扭构件思考题4-1、矩形截面钢筋混凝土纯扭构件的破坏形态与什么因素有关？有哪几种破坏形态？各有什么特点？答：(1)破坏形态与受扭纵筋和受扭箍筋的配筋率有关，还与纵筋与箍筋的配筋强度比ξ有关。

(2)破坏形态：少筋破坏、超筋破坏、部分超筋破坏、适筋破坏。

(3)特点：1）少筋破坏构件是裂缝一旦形成构件马上破坏，开裂扭矩与破坏扭矩相等。

其破坏特征类似于素混凝土构件，明显预兆为脆性破坏。

2） 超筋破坏时钢筋未屈服，构件即由于斜裂缝间的混凝土被压碎而破坏，也无明显预兆为脆性破坏。

3）适筋破坏是受扭纵筋和受扭箍筋的配筋率合适时，当构件三面开裂产生45°斜裂缝后，与斜裂缝相交的受扭钢筋屈服后，还可以继续加荷载，直到混凝土第四面混凝土被压碎，属塑性破坏。

4）部分超筋破坏纵筋与箍筋的配筋强度比不合适时，破坏时纵筋或箍筋未屈服。

其塑性比适筋差，但好于少筋破坏、超筋破坏。

4-2、钢筋混凝土纯扭构件破坏时，在什么条件下，纵向钢筋和箍筋都会先达到屈服强度，然后混凝土才压坏，即产生延性破坏？答：(1)为防止超筋截面尺寸不能太小《规范》规定截面尺寸应满足：T ≤0.2βcfcWt(2)为防止少筋破坏《规范》规定受扭箍筋和纵筋其最小配筋率应满足：受扭箍筋： yv t svt st svt f f bs A 28.02min ,1=≥=ρρ （4-7）受扭纵筋： y t tl stl tl f f Vb T bh A 6.0min ,=≥=ρρ （4-8）（3）为防止部分超筋破坏：《规范》通过限定受扭纵筋与箍筋配筋强度比ζ 的取值，对钢筋用量比进行控制。

ζ＝cor st yv y stl u A f sf A 14-3、简述ζ和βt 的意义和取值限制。

称放置，并且四角必须放置答：（1）抗扭纵筋和箍筋其中某一种抗扭钢筋配置过多时，也会使这种钢筋在构件破坏时不能达到屈服强度，为使两种钢筋充分利用，就必须把纵筋和箍筋在数量上和强度上的配比控制在合理的范围之内。

各种最小配筋率钢筋混凝土受压构件全部纵向钢筋的最小配筋率为0.6%钢筋混凝土受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋最小配筋率为0.2和45ft/fy中的较大值框架梁纵向受拉钢筋的最小配筋百分率(%)抗震等级梁中位置支座跨中一级0.4和80ft/fy中的较大值0.3和65ft/fy中的较大值二级0.3和65ft/fy中的较大值0.25和55ft/fy中的较大值三、四级0.25和55ft/fy中的较大值0.2和45ft/fy中的较大值柱全部纵向受力钢筋最小配筋百分率(%)柱类型抗震等级一级二级三级四级框架中柱、边柱 1.0 0.8 0.7 0.6框架角柱、框支柱1.2 1,0 0,9 0,8注：柱全部纵向受力钢筋最小配筋百分率，当采用HRB400级钢筋时，应按上面数值减小0.1；当混凝土强度等级为C60及以上时，应按上面数值增加0.1。

规范上不是有么？框架梁的最小配筋率取大值一级支座0.4 ，80ft/fy 跨中0.3 ,65ft/fy二级支座0.3 ，65ft/fy 跨中0.25,55ft/fy三、四级支座0.25，55ft/fy 跨中0.2 ,45ft/fy带边框的剪力墙连梁最小配筋率同相应抗震等级的框架梁。

基础哪，尤其是独立基础是多少啊怎么算最小配筋率？谢谢！现行规范上没有最小配筋率的明确规定，照《建筑地基基础设计规范》执行，扩展基础底版受力钢筋最小直径不宜小于10mm，间距100~200。

最大配筋率当受弯构件的配筋率达到相应于混凝土即将破坏时的配筋率，称为最大配筋率，以ρmax (ρ=As/b h0)表示。

配筋率配筋率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

受拉钢筋配筋率、受压钢筋配筋率分别计算。

计算公式：ρ=A（s）/bh（0）。

此处括号内实为角标,，下同。

式中：A(s)为受拉或受压区纵向钢筋的截面面积；b为矩形截面的宽度；h（0）为截面的有效高度。

钢筋混凝土受压构件承载力的控制【摘要】建筑工程是社会现代化改造的主要项目，对原有建筑物实施综合改建是保证其功能发挥的前提。

与传统建筑时期相比，现代建筑施工有了更多的结构组合形式，为施工单位作业提供了很大的便捷性。

钢筋混凝土是当前建筑普遍采用的形式，因其独特的筑造结构而增强了建筑物的耐久性。

针对钢筋混凝土承受的力学荷载，必须控制在有效范围内才能持久的应用。

本次分析了钢筋混凝土的应用特点，对其受压构件承载力破的控制方法。

【关键词】钢筋混凝土；受压构件；承载力；控制中图分类号：tu375 文献标识码：a 文章编号：建筑结构是建筑物的核心构成，是用建筑材料按照一定规格筑造起来的空间受力体系，用以支撑建筑物周围的受力荷载。

与过去的建筑物相比，现代建筑开始采用更加多功能的组合体系，以维持建筑内部受力的均衡性。

钢筋混凝土是现代建筑物比较多见的结构方案，因其在抗害性能方面具有明显的优势，被施工单位应用于多种空间体系的支撑体。

为了更好地使用钢筋混凝土，要注意受压构件承载力的调控。

一、钢筋混凝土受压承载力的分析相较混凝土而言，钢筋抗拉强度非常高，一般在200mpa以上，故通常人们在混凝土中加入钢筋等加劲材料与之共同工作，由钢筋承担其中的拉力，混凝土承担压应力部分。

图1钢筋混凝土的受力分析例如在图1简支梁受弯构件中，当施加荷载p时，梁截面上部受压，下部受拉。

此时配置在梁底部的钢筋承担拉力(4)，而上部阴影区所示混凝土(2)承受压力(3)。

[1]在一些小截面构件里，除了承受拉力之外，钢筋同样可用于承受压力，这通常发生在柱子之中。

钢筋混凝土构件截面可以根据工程需要制成不同的形状和大小。

二、钢筋混凝土的特点随着建筑行业科技的快速发展，与项目工程有关的建筑材料质量也得到了改进，这为建筑施工提供了优越的条件。

钢筋混凝土是在常规混凝土基础上研制的新材料，其采用钢筋材质作为支撑体，为整个建筑物提供了多方面的支撑保护作用。

1、耐久性。
