钢筋混凝土受弯构件正截面承载力的计算 §1 概述 1、受弯构件（梁、板）的设计内容：图3-1 ① 正截面受弯承载力计算：破坏截面垂直于梁的轴线，承受弯矩作用而 破坏，叫做正截面受弯破坏。 ② 斜截面受剪承载力计算：破坏截面与梁截面斜交，承受弯剪作用而破 坏，叫做斜截面受剪破坏。 ③ 满足规范规定的构造要求：对受弯构件进行设计与校核时，应满足规 范规定的要求。比如最小配筋率、纵向钢筋间距等等。
2、梁、板的一般构造要求 ① 板 ⑴板的形状与厚度： a.形状：有空心板、凹形板、扁矩形板等形式；它与梁的直观区别是高宽比不同，有时也将板叫成扁梁。其计算与梁计算原理一样。 b.厚度：板的混凝土用量大，因此应注意其经济性；板的厚度通常不小于板跨度的1/35（简支）～1/40（弹性约束）或1/12（悬臂）左右；一般民用现浇板最小厚度60mm，并以10mm为模数（讲一下模数制）；工业建筑现浇板最小厚度70mm。 ⑵板的受力钢筋：单向板中一般仅有受力钢筋和分布钢筋，双向板中两个方向均为受力钢筋。一般情况下互相垂直的
f 3 2 1 两个方向钢筋应绑扎或焊接形成钢筋网。当采用绑扎钢筋配筋时，其受力钢筋的间距：当板厚度h≤150mm时，不应大于200mm，当板厚度h﹥150mm时，不应大于1.5h，且不应大于250mm。板中受力筋间距一般不小于70mm，由板中伸入支座的下部钢筋，其间距不应大于400mm，其截面面积不应小于跨中受力钢筋截面面积的1/3，其锚固长度las不应小于5d。板中弯起钢筋的弯起角不宜小于30°。 板的受力钢筋直径一般用6、8、10mm。 对于嵌固在砖墙内的现浇板，在板的上部应配置构造钢筋，并应符合下列规定： a. 钢筋间距不应大于200mm，直径不宜小于８mm（包括弯起钢筋在内），其伸出墙边的长度不应小于l1/7(l1为单向板的跨度或双向板的短边跨度)。 b. 对两边均嵌固在墙内的板角部分，应双向配置上部构造钢筋，其伸出墙边的长度不应小于l1/4。 c. 沿受力方向配置的上部构造钢筋，直径不宜小于6mm，且单位长度内的总截面面积不应小于跨中受力钢筋截面面积的1/3。
⑶板的分布钢筋：其作用是： a.分布钢筋的作用是固定受力钢筋； b.把荷载均匀分布到各受力钢筋上； c.承担混凝土收缩及温度变化引起的应力。 当按单向板设计时，除沿受力方向布置受力钢筋外，还应在垂直受力方向布置分布钢筋。单位长度上分布钢筋的截面面积不应小于单位宽度上受力钢筋截面面积的15%，且不应小于该方向板截面面积的0.15%，分布钢筋的间距不宜大于250mm，直经不宜小于6mm，对于集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm，当按双向板设计时，应沿两个互相垂直的方向布置受力钢筋。 在温度和收缩应力较大的现浇板区域内尚应布置附加钢筋。附加钢筋的数量可按计算或工程经验确定，并宜沿板的上,下表面布置。沿一个方向增加的附加钢筋配筋率不宜小于0.2%，其直径不宜过大，间距宜取150~200mm，并应按受力钢筋确定该附加钢筋伸入支座的锚固长度。
⑷板中钢筋的保护层及有效高度：保护层厚度与环境条件及混凝土等级有关，在一般情况下，混凝土保护层取15mm，详见规范；有效高度是指受力钢筋形心到混凝土受压区外边缘的距离，用0h表示，板通常取200hhmm。

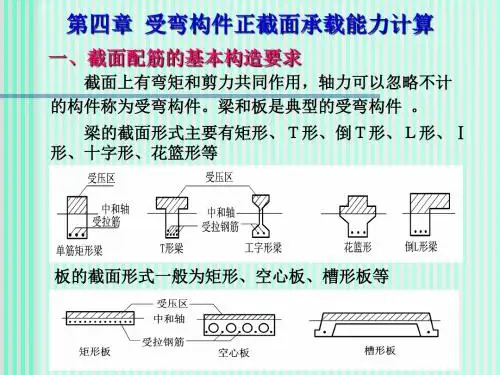

② 梁 ⑴梁的截面尺寸与形状： a.形状：有矩形、T形、花篮形、工字型、L形等多种，根据具体情况确定。 b.尺寸：用b×h来表示，b表示梁截面的宽度，h表示梁截面的高度，一般情况下b/h在1/2～1/4之间，并且都应满足建筑模数要求；梁高h根据工程经验，简支时不宜小于l/15，连续时不宜小于l/20；整体肋形楼盖的次梁及主梁截面最小高度不宜小于（l/15~l/20）和（l/8~l/12）。截面高宽比（h/b），对于矩形截面为（2~2.5），对于T形截面为（2.5~4.0）。为便于施工，截面尺寸可参照下列使用： 梁宽b=120、150、180、200、220、250、300mm……以50mm为模数； 梁高h=250、300、350……750、800、900mm……以100mm为模数。
⑵梁内钢筋布置及种类： a.纵向受力钢筋：梁内纵向受力钢筋直径一般选用10—30mm，若配不同直径的钢筋，直径相差以2mm为宜，对于h≥300mm的梁，钢筋直径d≥10mm，对于h<300mm梁，钢筋直径不宜小于6mm。伸入梁的支座范围内纵向受力钢筋数量，当梁寛为100mm及以上时，不应少于二根；当梁寛小于100mm时，可为一根。 b.箍筋：其作用是保证斜截面抗剪强度，固定纵向钢筋的位置，其具体做法及选择可按第4章。 c.弯起钢筋：为保证斜截面强度而设置的，一般可由纵向受力钢筋弯起而成，也可专门设置弯起钢筋。具体做法详见第4章。 d.架立钢筋：用来固定箍筋位置，承受由于混凝土收缩及温差变化所产生的内应力。 e.腰筋（侧向构造钢筋）：用以增强钢筋骨架的刚性，增强梁的抗扭能力，并承受侧面发生的内应力（温度变形等）。 f. 拉结筋：保证腰筋的稳定性，并能承受一定的侧向应力。 ⑶梁内钢筋保护层（图）：通常取25mm，详见规范；梁内钢筋的位置排布及间距应满足规范规定，如下图所示。 ⑷梁截面的有效高度：所谓梁截面的有效高度是指受拉钢筋的重心至混凝土受压区外边缘的垂直距离，它与受拉钢筋的直径及排放位置有关。352520hhhd（单排放置
钢筋）；双排为600hh；可写成sahh0。 §2 单筋矩形截面钢筋混凝土梁的受力状态 1、单筋与双筋截面的区分：仅在梁的受拉区配置纵向受拉钢筋的梁称为单筋梁；在受拉区和受压区都配置有纵向受力筋的梁称为双筋梁。 2、单筋矩形截面钢筋混凝土梁正截面受力三阶段：（适筋梁） ① 第Ⅰ阶段—弹性工作阶段：从加载到即将开裂，弯矩从0到开裂弯矩， 应力应变的发展与弯矩的关系，此时混凝土外边缘拉应变小于极限拉应变； ② 第Ⅱ阶段—带裂缝工作阶段：从开裂弯矩（混凝土出现第一条裂缝） 到钢筋屈服时的弯矩。开裂处混凝土不再受拉，此时应力应变关系变化呈非线性。 ③ 第Ⅲ阶段—破坏阶段：随着荷载的不断增大，裂缝继续增长并向上延
≥30mm或1.5d b b c c h h ≥25mm或d as as h0 h0
≥25mm或d
c 伸，最后导致钢筋屈服、压区混凝土压碎而破 坏。 综上所述，梁的最终破坏是由于钢筋的屈服，混凝土的压碎而破坏。因此，梁的承载力主要决定于其混凝土的强度等级、钢筋的强度等级、配筋率及截面尺寸。 3、钢筋混凝土梁正截面的破坏形态 ① 配筋率ρ（经济配筋率）：钢筋截面面积与梁截面的有效面积的比值称为配筋率，用0hbAs表示，其中sA为纵向受拉钢筋截面面积；b
为梁宽；0h为梁截面的有效高度。根据经验，梁的经济配筋率在0.6%～1.5%之间. ② 三类破坏形态 ⑴少筋梁：当梁内配置钢筋很少时，一旦梁上受拉区混凝土出现开裂，裂缝处钢筋应力突然增大到钢筋的屈服强度fy，裂缝很宽，使梁产生很大挠度。此时梁的承载能力略小于梁的开裂弯矩Mcr，其破坏是突然的，带有“脆性破坏”性质。这类梁称之为“少筋梁”，工程中应严禁使用。
当钢筋混凝土梁开裂时只考虑受拉钢筋作用，梁的抗弯能力达到素混凝土梁的开裂弯矩Mcr时，其配筋率可称之为最小配筋率ρmin，若梁内实际配筋率ρ大于最小配筋率ρmin，可以防止“少筋梁破坏”。《规范》规定，混凝土受弯构件中纵向受力钢筋的最小配筋百分率ρmin取0.2和45ft/fy中较大者。 ⑵超筋梁：当梁内配置钢筋较多时，即ρ>ρmax，受拉区混凝土裂缝的开展受到钢筋的抑制作用，发展速度缓慢，而受压区混凝土的压应变将随荷载的增加而发展较快，当受压区最外缘处混凝土压应变达到极限压应变时而破坏。破坏前，裂缝宽度小，梁的挠度小，梁内受拉钢筋应力小于屈服强度fy，破坏无明显的预兆，属“脆性破坏”的性质。此梁称之为“超筋梁”，在工程实践中应严禁使用该类梁。因此，这类梁在破坏时，钢筋未达屈服，梁的破坏与其无关。我们将钢筋屈服与混凝土压碎
同时发生时的配筋率称为界限配筋率，以max表示；此时的梁称为平衡配筋梁。 ⑶适筋梁：当梁内配置适量钢筋时，即ρmin≤ρ≤ρmax，梁的整个工作过程正如前述，一旦梁内受拉钢筋的应力达到屈服强度fy，由于钢筋进行塑流状态，其应变会急剧增加，梁内裂缝宽度也急剧开展，梁的挠度也急剧增加，最终因受压最外缘处混凝土的压应变达到极限压应变而破坏。破坏前，梁内裂缝宽度的发
展和挠度增加是梁即 将破坏的明显预兆，有一个破坏的过程，所以称之为“塑性破坏”。这种梁在破坏时充分发挥了受拉钢筋和受压混凝土的作用，因此，称之为“适筋梁”。

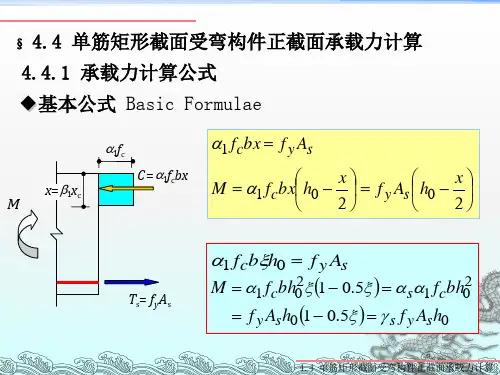

4、等效矩形应力图：在进行结构设计时，没有必要用精确的混凝土应力图，只要能确定混凝土受压区合力大小及作用点位置不变即可。 ① 合力大小相等； ② 作用点位置不变； ③ 混凝土强度：在实际构件中，受压区混凝土应力是不均匀的；在进行 结构设计时，根据等效矩形应力图原理，取其受压区高度为x，平均压应力为平均压应力为α1fc，当混凝土强度等级不超过C50时，α1取为1.0, 当混凝土强度等级为C80时, α1取为0.94，其间按线性内插法取用。 5、相对受压区高度ξ及其与配筋率ρ的关系 ① 相对受压区高度（及其计算公式）：定义正截面混凝土受压区高度x与有效高度0h的比值：0hx ② 相对界限受压区高度b：处于界限破坏状态的梁正截面混凝土受压区高度xb与截面有效高度h0的比值ξb表示，称之为相对界限受
(a) 少筋梁破坏 (b) 适筋梁破坏
(c) 超筋梁破坏
