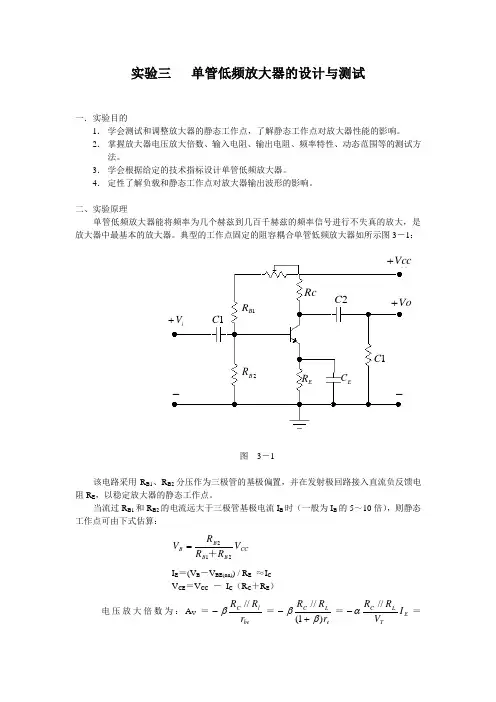

实验三 单管低频放大器的设计与测试一.实验目的1. 学会测试和调整放大器的静态工作点,了解静态工作点对放大器性能的影响。
2. 掌握放大器电压放大倍数、输入电阻、输出电阻、频率特性、动态范围等的测试方法。
3. 学会根据给定的技术指标设计单管低频放大器。
4. 定性了解负载和静态工作点对放大器输出波形的影响。
二、实验原理单管低频放大器能将频率为几个赫兹到几百千赫兹的频率信号进行不失真的放大,是放大器中最基本的放大器。
典型的工作点固定的阻容耦合单管低频放大器如所示图3-1:图 3-1该电路采用R B1、R B2分压作为三极管的基极偏置,并在发射极回路接入直流负反馈电阻R E ,以稳定放大器的静态工作点。
当流过R B1和R B2的电流远大于三极管基极电流I B 时(一般为I B 的5~10倍),则静态工作点可由下式估算:CC B B B B V R R R V 212+=I E =(V B -V BE(on)) / R E ≈I C V CE =V CC - I C (R C +R E )电压放大倍数为:A V =be l C r R R //β-=e L C r R R )1(//ββ+-=E TLC I V R R //α-=1B R 2B R E R EC iV +1C 2C RcVo+1C Vcc+--TLC CV R R I //- 输入电阻为:Ri =R B1//R B2//r be ,r be =(1+β)r e = E T I V )1(β+=CT I Vβ;V T =26mV (T =300K )输出电阻为:R 0≈R C1. 低频放大器的设计对给定技术指标,如负载电阻R L 、中频电压增益A vm 、输出电压动态范围V om 、上限频率f h ,下限频率f L 等要求的放大器设计,可按如下步骤进行: (1)选定电路方案选定如图3-1所示工作点固定的阻容耦合单管放大器电路。
(2)选择三极管,确定β值硅管的温度稳定性比锗管好,NPN 型采用正电源供电,符合使用习惯,所以尽可能多采用NPN 型硅三极管。
