EDS能谱表一、引言随着科技的不断进步，能谱分析技术已成为材料科学、生命科学、环境科学等领域中不可或缺的分析手段。
其中，EDS能谱表作为一种常用的能谱分析技术，具有广泛的应用前景。
本文将对EDS能谱表的基本原理、技术特点、应用领域及未来发展方向进行详细阐述。
二、EDS能谱表基本原理EDS能谱表，即能量色散X射线光谱仪，是一种基于X射线照射样品后产生的特征X射线来进行元素分析的仪器。
当X射线照射到样品上时，样品中的元素会发射出具有特定波长和能量的特征X射线。
通过测量这些特征X射线的能量和强度，可以确定样品中元素的种类和含量。
EDS能谱表的原理基于X射线与物质相互作用时的能量损失和光谱线特征，能够对样品进行定性和定量分析。
三、EDS能谱表技术特点EDS能谱表具有以下技术特点：1.高精度元素分析：EDS能谱表可以对样品中的元素进行高精度分析，检测范围广泛，包括轻元素到重元素。
2.快速分析：EDS能谱表具有较高的分析速度，可以在较短的时间内完成样品的元素分析。
3.空间分辨率高：EDS能谱表的空间分辨率较高，能够提供元素在样品表面分布的信息。
4.无需样品制备：EDS能谱表分析时不需要对样品进行特殊制备，可以直接对样品进行测量。
5.操作简便：EDS能谱表的操作系统较为简单，便于用户快速掌握。
6.适用范围广：EDS能谱表适用于各种材料的分析，如金属、陶瓷、塑料、生物组织等。
四、EDS能谱表应用领域EDS能谱表在多个领域中都有广泛的应用：1.材料科学：在材料科学领域中，EDS能谱表常被用于合金、陶瓷、复合材料等材料的元素分析和成分研究。
通过对材料表面元素的分布进行分析，可以深入了解材料的结构和性能。
2.生物学：在生物学领域中，EDS能谱表常被用于生物组织、细胞、蛋白质等样品的元素分析。
通过对生物样品中元素的种类和含量进行分析，可以揭示生物体内的代谢过程和生理机制。
3.环境科学：在环境科学领域中，EDS能谱表常被用于土壤、水、空气等样品的元素分析。
EDXX射线能谱一介绍EDS（energy dispersive spectro-scopy）能量色散谱EDX （Energy Dispersive X-ray）WDS（wavelength dispersive spectro-scopy）波长色散谱EDX：X射线强度和能量曲线，定量分析样品的化学成份主要用途：•1) 非均匀样品的局部化学成份•2) 较少量材料或小颗粒材料的化学成份•3) 非均匀样品种一维或二维的成份分布•4) 沉积在任意衬底上的薄膜成份特点1)铍以上元素2)最小能探测到的重量比：0.1 wt% ——1 wt%3)定量结果的相对误差：2－20％（取决于校正方法等）4)在计算机控制下，1分钟以内可分析16种元素5)空间分辨率取决于平均原子序数、样品密度、束能量等（SEM中0.2——10微米）获得可靠的分析结果要求样品:·1) 样品平整光滑（尤其对定量分析，样品要抛光）2) 可以分析表面粗糙的样品，但仅限于定性和半定量分析3) 样品必须导热导电，必要的时候表面需要喷炭或金推荐书目：Scanning Electron Microscopy and X-ray microanalysisNew York 1992 （生物学、材料科学、地质学）Scanning Electron Microscopy，X-ray microanalysisand Anlytical Electron MicroscopyNew York 1990二定量分析Fig.2: Schematic diagram showingwhere 29<Z<37.Detected Energy (E)Fig.5: Schematic diagram of the intensity variation of the continuum backgroundwith energy, showing the generated and detected background energy.Intensity (I)Generated A ）背底和特征峰（二）影响X 射线强度的几种因素B）原子序数对X射线强度的影响Variation in fluorescence yield with atomic number.C ）荧光产生率E ）Mass absorption coefficient of Fe, for X-rays of varying energyD）X 射线的吸收探测角度：角度越小，X射线吸收越强。
eds分析人工智能是当下最为热门的技术领域之一，其中一个重要的应用就是EDS分析。
EDS分析是通过能量色散X射线能谱仪（Energy Dispersive X-ray Spectroscopy）对样品进行化学元素分析的一种方法。
本文将从EDS分析的原理、仪器设备、应用领域等方面进行介绍。
首先，我们来了解一下EDS分析的原理。
当样品受到电子束轰击后，会产生各种各样的物理反应，其中之一就是发射X射线。
这些X射线的能量与样品中的化学元素有关，通过检测和分析X射线能谱，我们可以确定样品中存在的化学元素的种类和相对含量。
这种分析方法非常快速和灵敏，可以用于研究不同材料的成分和微观结构。
要进行EDS分析，我们需要一台能量色散X射线能谱仪。
这种仪器设备通常由电子显微镜和能量色散X射线探测器组成。
电子显微镜负责向样品发射电子束，并观察样品的形态和结构；而能量色散X射线探测器则负责收集和分析样品产生的X射线能谱。
通过对X射线能谱的处理和解析，我们可以得到样品中元素的特征峰和相对峰强度，从而进行元素定性和定量分析。
EDS分析在材料科学、地质学、生物学等领域具有广泛的应用。
首先，它可以用于材料组分的分析和表征。
例如，在合金材料中，我们可以利用EDS分析来确定不同元素的含量和分布情况，从而了解合金的组成和性能。
此外，EDS分析还可以用于研究纳米材料和薄膜的成分和结构，为材料的制备和改性提供依据。
其次，EDS分析在地质学研究中也扮演着重要的角色。
地质样品往往含有丰富的化学元素，通过对样品进行EDS分析，可以确定岩石和矿物中的主要元素和微量元素的含量，帮助地质学家了解地质过程和资源开发的潜力。
另外，EDS分析还可用于分析土壤和环境样品中的污染元素，为环境保护和污染治理提供科学依据。
此外，EDS分析在生物学研究中也有一定的应用。
通过对细胞和组织样品进行化学元素分析，可以揭示生物体内微量元素的分布和变化规律，为生物学家研究生物体的功能和生理过程提供重要线索。
eds能谱的应用EDS（能量散射X射线光谱）是一种常用的表面分析技术，在材料科学、化学、地质学、生物医学等领域都有广泛的应用。
以下是EDS能谱的几个主要应用：1.材料组成分析：EDS能够对材料的元素组成进行快速而准确的分析。
通过分析样品中不同元素的能谱特征峰，可以确定样品的成分，可以用于材料质量控制、材料认证和材料研究。
2.腐蚀和磨损研究：EDS能够对金属材料中微小的成分变化进行分析，可以用来研究金属材料的腐蚀和磨损机制。
通过分析腐蚀产物或磨损表面上的元素分布，可以了解材料的腐蚀或磨损状态，从而提出相应的防腐蚀措施或改进材料的磨损性能。
3.电子显微镜成像：EDS与扫描电子显微镜（SEM）结合使用，可以实现样品表面的高分辨率成像和化学元素分析的同时进行。
这种组合可以提供样品的形貌信息以及元素分布的空间位置关系，有助于研究材料的微观结构和成分，从而更全面地了解材料的性质和特点。
4.原位观察：EDS能够在材料受到外界刺激的同时对其进行元素分析。
比如，在材料加热、拉伸、压缩、腐蚀等条件下，可以通过EDS观察和分析样品中元素的变化，从而获得材料在不同条件下的元素迁移、相变等信息，进一步研究材料的性能和行为。
5.污染分析：EDS可用于检测物体表面的污染物，并确定污染物的类型和分布情况。
在环境科学、食品安全等领域，EDS被广泛应用于检测和分析样品中微量的有毒重金属、有害化学物质等，为保护环境和人类健康提供技术支持。
6.生物学研究：EDS广泛应用于生物学研究中。
可以通过对生物样品的元素分析，了解生物体内不同部位的化学成分和元素分布，从而研究生物体的生理功能、病因和病理机制等，并为生物医学研究和临床诊断提供参考。
综上所述，EDS能谱具有广泛的应用前景。
通过对材料的元素组成进行分析，可以在材料科学、化学、地质学、生物医学等领域为研究和应用提供帮助。
同时，EDS与SEM的结合，使得微观结构与元素成分的综合分析成为可能，为对材料的全面研究提供了技术支持。

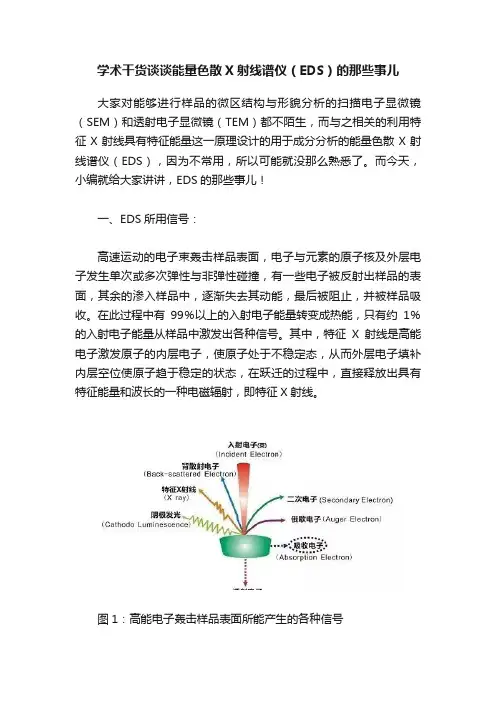

学术干货谈谈能量色散X射线谱仪（EDS）的那些事儿大家对能够进行样品的微区结构与形貌分析的扫描电子显微镜（SEM）和透射电子显微镜（TEM）都不陌生，而与之相关的利用特征X射线具有特征能量这一原理设计的用于成分分析的能量色散X射线谱仪（EDS），因为不常用，所以可能就没那么熟悉了。
而今天，小编就给大家讲讲，EDS的那些事儿！一、EDS所用信号：高速运动的电子束轰击样品表面，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，有一些电子被反射出样品的表面，其余的渗入样品中，逐渐失去其动能，最后被阻止，并被样品吸收。
在此过程中有99％以上的入射电子能量转变成热能，只有约1％的入射电子能量从样品中激发出各种信号。
其中，特征X射线是高能电子激发原子的内层电子，使原子处于不稳定态，从而外层电子填补内层空位使原子趋于稳定的状态，在跃迁的过程中，直接释放出具有特征能量和波长的一种电磁辐射，即特征X射线。
图1：高能电子轰击样品表面所能产生的各种信号二、能量色散X射线谱仪（EDS）的结构与工作原理不同元素发射出来的特征X射线能量是不相同的，利用特征X射线能量不同而进行的元素分析称为能量色散法。
所用谱仪称为能量色散X射线谱仪（EDS），简称能谱仪。
图2：能谱仪结构及工作原理X射线能谱仪的主要构成单元是Si(Li)半导体检测器，即锂漂移硅半导体检测器和多道脉冲分析器。
能量为数千电子伏特的入射电子束照射到样品上，激发出特征X射线，通过Be窗直接照射到Si(Li)半导体检测器上，使Si原子电离并产生大量电子-空穴对，其数量与X射线能量成正比。
这是因为：•产生一个空穴对的最低平均能量为ε•则由一个X射线光子造成的电子空穴对的数目为:N=ΔE/ε•入射X射线光子的能量越高，N就越大。
•不同元素发射不同能量的X射线，不同能量的X射线将产生不同的电子空穴对数。
例如：Fe的Kα辐射可产生1685个电子空穴对，而Cu为2110个。
eds 原理
EDS（Energy Dispersive X-ray Spectroscopy）即能量色散X射
线光谱分析技术，是一种常用的材料表面成分分析方法。
该技术通过探测样品表面或者表面以下几个纳米深度范围内的物质，利用物质特定的X射线谱线产生的能量差异来分析样品中的
元素组成和相对含量。
EDS的原理基于X射线的特性。
当高能的束流电子照射到样
品表面时，样品会产生特定的X射线。
这些X射线具有不同
的能量，与样品中的原子核特性有关。
EDS系统通过一个特
殊的能量色散X射线谱仪来收集这些X射线，并将其转化为
能谱图。
在EDS分析中，电子束流通过扫描电子显微镜（SEM）系统
聚焦在样品表面，同时EDS探测器收集由样品表面发射的X
射线。
当X射线入射到EDS探测器中时，它们会与探测器中
的固态闪烁晶体相互作用，产生光脉冲信号。
探测器将这些光脉冲信号转换为电信号，并由能谱仪接收和处理。
能谱仪将信号转换为能谱图，该图显示了不同能量的X射线的强度与能
量之间的关系。
根据EDS能谱图，可以确定样品中元素的组成和相对含量。
通过比对实验样品与已知元素的库，可以识别出样品中存在的元素。
能谱图中峰值的面积可以用来估计元素的相对含量。
EDS分析适用于许多领域，如材料科学、地球科学和生命科
学等。
它可以用于表征材料的元素组成、验证合金的成分、检
测污染物以及研究颗粒形状和大小等。
其非破坏性的特点使得EDS成为一个广泛应用的表面分析技术。
EDXX射线能谱一介绍EDS（energy dispersive spectro-scopy）能量色散谱EDX （Energy Dispersive X-ray）WDS（wavelength dispersive spectro-scopy）波长色散谱EDX：X射线强度和能量曲线，定量分析样品的化学成份主要用途：•1) 非均匀样品的局部化学成份•2) 较少量材料或小颗粒材料的化学成份•3) 非均匀样品种一维或二维的成份分布•4) 沉积在任意衬底上的薄膜成份特点1)铍以上元素2)最小能探测到的重量比：0.1 wt% ——1 wt%3)定量结果的相对误差：2－20％（取决于校正方法等）4)在计算机控制下，1分钟以内可分析16种元素5)空间分辨率取决于平均原子序数、样品密度、束能量等（SEM中0.2——10微米）获得可靠的分析结果要求样品:·1) 样品平整光滑（尤其对定量分析，样品要抛光）2) 可以分析表面粗糙的样品，但仅限于定性和半定量分析3) 样品必须导热导电，必要的时候表面需要喷炭或金推荐书目：Scanning Electron Microscopy and X-ray microanalysisNew York 1992 （生物学、材料科学、地质学）Scanning Electron Microscopy，X-ray microanalysisand Anlytical Electron MicroscopyNew York 1990二定量分析Fig.2: Schematic diagram showingwhere 29<Z<37.Detected Energy (E)Fig.5: Schematic diagram of the intensity variation of the continuum backgroundwith energy, showing the generated and detected background energy.Intensity (I)Generated A ）背底和特征峰（二）影响X 射线强度的几种因素B）原子序数对X射线强度的影响Variation in fluorescence yield with atomic number.C ）荧光产生率E ）Mass absorption coefficient of Fe, for X-rays of varying energyD）X 射线的吸收探测角度：角度越小，X射线吸收越强。
