GSM交换网络优化心得

  • 格式：pdf
  • 大小：305.79 KB
  • 文档页数：14

交换网络优化部分心得------如何提高寻呼成功率王晓华（单位：中国联通长沙分公司邮编 410008）摘要：寻呼成功率低会降低交换机的系统的接通、话音接通率，从而影响整个网络的指标，本文通过对寻呼成功率的异常、A口信令负荷的过高等故障的分析，从交换侧对如何提高寻呼成功率进行了深入的分析，并在日常优化的实践工作中取得了一定效果。

关键字：寻呼成功率，寻呼响应总次数，寻呼总次数，A口信令负荷，网络优化1、概述交换机网络优化，大部分工作是提高交换系统接通率、话音接通率，进行信令路由、话音路由、录音通知的优化。

但是针对寻呼成功率，交换侧对此进行分析较少。

实际上，寻呼成功率的高低直接影响交换系统接通率、话音接通率、中继来话接通率等网络指标。

每次寻呼成功率低后，都在无线侧进行无线环境的优化，但是都没有从交换侧进行优化。

寻呼成功率同无线网络的好坏有直接联系，在现有的网络情况下，进行交换侧的优化，能够提高寻呼成功率。

寻呼成功率指标的定义：呼成功率=寻呼响应总次数/寻呼总次数*100%。

寻呼响应总次数：MSC收到的PAGING RES消息的响应总和。

包括二次寻呼响应。

寻呼总次数：MSC发出的PAGING消息的总和,不包括二次寻呼的消息。

影响寻呼成功率的主要方面有：寻呼方式，网络规划（LAC的划分），VLR用户数的比例不要超过80%，周期性位置更新时长，寻呼次数，寻呼间隔。

当然无线的覆盖、PCH、SDCCH信道的拥塞都会寻呼成功率。

我就从交换侧寻呼方式，网络规划（LAC的划分），VLR用户数的比例不要超过80%，隐含关机时长，寻呼次数，寻呼间隔的这几个方面进行了一系列的工作，以下就是我的工作内容。

2、目前网络现状2.1、网络结构及参数设置MSC1的网上用户数为13.5万，交换机的容量为14.1万、VLR容量为15万。

MSC1下挂BSC11、BSC12、BSC13、BSC15。

MSC2的网上用户数为18.1万，交换机的容量为37.5万、VLR容量为40万。

MSC2下挂BSC21、BSC22、BSC23。

交换机的寻呼方式：LAC+CI；MSC1交换机类型是：NOKIA的S系列；MSC2交换机类型是：NOKIA的I系列；交换机隐含关机时长：12小时；无线侧周期性位置更新时长：4小时。

交换机的寻呼间隔：3S；交换机的寻呼次数：3次。

BSC23BSC21BSC22 项目 BSC11 BSC12 BSC13 BSC15设备厂家 NOKIA NOKIA NOKIA 华为 NOKIA NOKIA NOKIA29716 LAC号 29712 29715 29715 29715 2971429713198 CI数 141 159 136 92 226212 信令数 10 8 8 4 16 16 16 2.2、网络指标情况MSC1上午10：00-11：00，系统寻呼成功率：寻呼次数寻呼响应次数寻呼成功率2004年2月12日691395731682.90%2004年2月13日710345803581.70%2004年2月14日776535220067.22%MSC1上午10：00-11：00，A口的信令负载（ERL/线）：BSC11BSC12BSC13BSC15 2004年2月12日0.510.550.520.652004年2月13日0.530.560.530.662004年2月14日0.83 0.84 0.80 0.92MSC2上午10：00-11：00，系统寻呼成功率：寻呼次数寻呼响应次数寻呼成功率2004年2月12日13357711638687.13%2004年2月13日13609311841587.01%2004年2月14日15072612575183.43%MSC2上午10：00-11：00，A口的信令负载（ERL/线）：BSC21BSC22BSC232004年2月12日0.38 0.32 0.332004年2月13日0380330352004年2月14日0.43 0.39 0.38 从上面寻呼成功率、A口信令负载的统计结果可以看出，2月14日MSC1的指标明显下降，当时是西方的情人节，话务量上涨，短信流量上涨，并且在进行短信群发。

3、寻呼方式的优化寻呼方式有MSC、LAC、LAC+CI方式：MSC寻呼方式是对整个MSC下的基站发起寻呼，这种方式一般使用在MSC下只有一个LAC，或MSC下的基站数较少，网络资源较富裕；LAC方式是对一个LAC下的基站发起寻呼，这种方式一般使用在MSC下有多个LAC，且基站数较多。

由于手机在不同LAC下进行位置更新时，会通知MSC，MSC知道每个MS的位置，因此发起寻呼时，MSC可以针对用户在哪个LAC下发起准确的PAGING消息；LAC+CI方式是对一个LAC下的基站，随机的把CI分成不同的组群，进行群发，这种方式一般使用在MSC下有多个LAC，且基站数较多。

3.1、增加A口之间的信令MSC1下所有A口信令负荷已经达到0.6ERL/线，增加A口信令数，BSC11从10条信令增加到16条信令，BSC12从8条信令增加到16条信令，BSC13从8条信令增加到16条信令，BSC11从4条信令增加到12条信令。

下午的信令负荷情况（ERL/线）：BSC11BSC12BSC13BSC15 14:00-15:000.610.660.640.7316:00-17:000.680.710.660.7618:00-19:000.750.790.740.85从上表可以看出，MSC1的A口信令负荷从18：00开始继续上涨。

3.2、交换机各种告警信息、指标的变化随着A口信令负荷的不断上升，交换侧出现大量告警。

3.2.1、MSC到BSC的信令拥塞<HIST> CSMSC1 CCM-1 SWITCH 2004-02-14 18:54:32.42NOTICE ........ CCNETM0016 SIGNALLING LINK CONGESTION LEVEL EXCEEDED 000012D2 0048 033.2.2、处理A口信令单元的BSU告警<HIST> CSMSC1 BSU-7 SWITCH 2004-02-14 18:54:42.56* DISTUR BSU AIF_SS 1652 DECODING ERROR OF THE MESSAGE RECEIVED FROM THE MS03 FF FF FF FF FF FF FF FF 05 04 04 FFFF FFFF上述告警信息简单说明：从MS接收的信息解码错误。

主要在无线信道上建立一个新的连接： MS 在RACH 上发送“接入请求”消息，BSS 为MS 分配一个专用无线资源（SDCCH 或TCH ），在被分配资源的SDCCH 建立起第2 层连接后，BSS 就启动连接建立。

由于SDCCH拥塞引起BSS不能为MS分配SDCCH信道，引起这种告警。

3.2.3、A口信令LINK的负载超过门限值<HIST> CSMSC1 CCM-1 SWITCH 2004-02-14 18:55:20.45NOTICE ........ CS2PRO0026 SIGNALLING LINK LOAD OVER THRESHOLD 0032 02 03E1 00C83.2.4、A口信令LINK退出服务<HIST> CSMSC1 CCM-1 SWITCH 2004-02-14 18:57:35.13* DISTUR BSU-1 1F109-00 CCNETM1072 SIGNALLING LINK OUT OF SERVICE 0039 0E 00 02 16d 220d 0A3.2.5、A口信令过载连接服务被拒绝<HIST> CSMSC1 BSU-7 SWITCH 2004-02-14 19:05:09.97NOTICE BSU-7 1L162-00 TISERO0004 ACCESS SERVICE REJECT RATE LIMIT EXCEEDED AIA_MM 1B3.2.6、短信中心的短信流量过大短信流量已经超过了2500条/分钟，而NOKIA的S系列每分钟只能处理2000条短信，短信流量过大，大量的短信在排队进行发送，造成BSU的信令单元负载过大。

停止短信群发，信令负载有所下降，信令负载如下（ERL/线）：BSC11BSC12BSC13BSC15 19:30-20:000.620.670.640.713.2.6、SDCCH的变化情况无线SDCCH的拥塞率，由平常的1.25%上升到13.5%。

3.3、A口信令消息经跟踪A口的信令，发现部分信令消息如下：PAGINGIMSIodd number of digitsIdentity : 460010909949556Cell Identifier ListCell Discriminator: LAC/CI used to identify cellLocation Area Code (LAC): 29715 (7413h)Cell Identity Value (CI): 17282 (4382h)……（每条PAGING消息里包含LAC、CI共32条）以上消息是NOKIA交换机MSC向BSC下发的寻呼消息：其中PAGING消息中包括LAC+CI，共计32条（不同交换机中PAGING消息中的CI数不一样，有8、16、32条的）。

从NO7信令流程可知，MS在VLR里的LAC、CI号是MS最后通信或进行不同LAC下位置更新时的记录，那么MS在同一个LAC下的位置更新，MSC（VLR）是不会知道，采用LAC+CI的方式就增加了A口信令负荷、SDCCH的负荷，必然影响寻呼成功率；采用LAC的方式减少了A口信令负荷、SDCCH的负荷。

3.3.1、采用LAC+CI方式寻呼的模型：如果发起一个寻呼消息，采用LAC+CI的寻呼方式，MSC就把LAC下的CI取32的倍数，进行寻呼。

MSC1一轮寻呼的模型：BSC11 BSC12 BSC13 BSC15 CI数141 159 136 92 寻呼次数 5 5 5 3 采用LAC+CI的寻呼方式，针对一个用户寻呼不成功，A口下发的PAGING消息次数如下：BSC11 BSC12 BSC13 BSC15 CI数141 159 136 92 寻呼次数15 15 15 9 3.3.2、采用LAC方式寻呼的模型：如果MSC中BSC的寻呼方式采用LAC方式，PING消息中只包括LAC，即一个LAC只发起一次寻呼。

BSC11 BSC12 BSC13 BSC15 CI数141 159 136 92 寻呼次数 1 1 1 1 针对一个用户寻呼不成功，A口下发的PAGING消息次数如下：BSC11 BSC12 BSC13 BSC15 CI数141 159 136 92 寻呼次数 3 3 3 3 3.3.3、采用LAC+CI、LAC方式的比较LAC+CI方式 LAC方式寻呼方式把CI分成组后，随机从组中取一组寻呼，第一组寻呼不成功，又要随机取一组，有些IMSI用户可能要把每个组都寻呼到。

合集下载

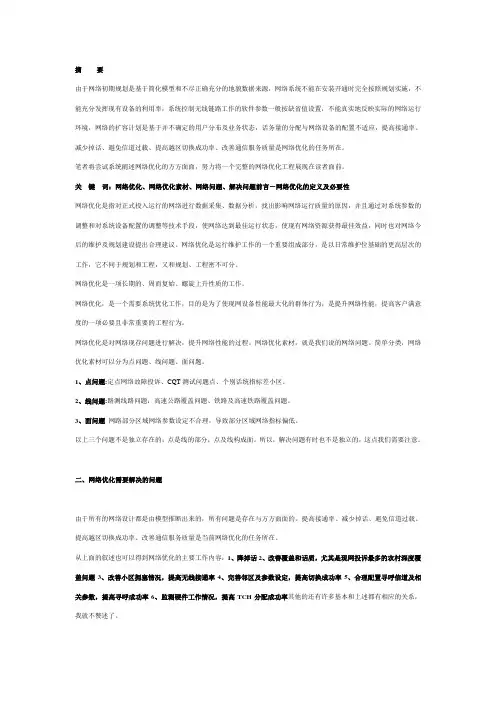

GSM网络优化方法与心得

GSM网络优化方法与心得

摘要由于网络初期规划是基于简化模型和不尽正确充分的地貌数据来源，网络系统不能在安装开通时完全按照规划实施，不能充分发挥现有设备的利用率，系统控制无线链路工作的软件参数一般按缺省值设置，不能真实地反映实际的网络运行环境，网络的扩容计划是基于并不确定的用户分布及业务状态，话务量的分配与网络设备的配置不适应，提高接通率、减少掉话、避免信道过载、提高越区切换成功率、改善通信服务质量是网络优化的任务所在。

笔者将尝试系统阐述网络优化的方方面面，努力将一个完整的网络优化工程展现在读者面前。

关键词：网络优化、网络优化素材、网络问题、解决问题前言－网络优化的定义及必要性网络优化是指对正式投入运行的网络进行数据采集、数据分析，找出影响网络运行质量的原因，并且通过对系统参数的调整和对系统设备配置的调整等技术手段，使网络达到最佳运行状态，使现有网络资源获得最佳效益，同时也对网络今后的维护及规划建设提出合理建议。

网络优化是运行维护工作的一个重要组成部分，是以日常维护位基础的更高层次的工作，它不同于规划和工程，又和规划、工程密不可分。

网络优化是一项长期的、周而复始、螺旋上升性质的工作。

网络优化，是一个需要系统优化工作，目的是为了使现网设备性能最大化的群体行为；是提升网络性能，提高客户满意度的一项必要且非常重要的工程行为。

网络优化是对网络现存问题进行解决，提升网络性能的过程。

网络优化素材，就是我们说的网络问题。

简单分类，网络优化素材可以分为点问题、线问题、面问题。

1、点问题:定点网络故障投诉、CQT测试问题点、个别话统指标差小区。

2、线问题:路测线路问题：高速公路覆盖问题、铁路及高速铁路覆盖问题。

3、面问题网路部分区域网络参数设定不合理，导致部分区域网络指标偏低。

以上三个问题不是独立存在的：点是线的部分；点及线构成面。

所以，解决问题有时也不是独立的，这点我们需要注意。

二、网络优化需要解决的问题由于所有的网络设计都是由模型推断出来的，所有问题是存在与方方面面的。

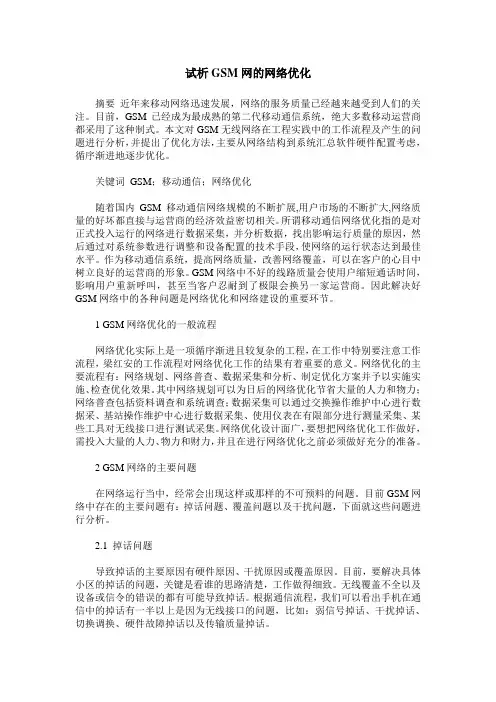

试析GSM网的网络优化

试析GSM网的网络优化

试析GSM网的网络优化摘要近年来移动网络迅速发展，网络的服务质量已经越来越受到人们的关注。

目前，GSM已经成为最成熟的第二代移动通信系统，绝大多数移动运营商都采用了这种制式。

本文对GSM无线网络在工程实践中的工作流程及产生的问题进行分析，并提出了优化方法，主要从网络结构到系统汇总软件硬件配置考虑，循序渐进地逐步优化。

关键词GSM；移动通信；网络优化随着国内GSM移动通信网络规模的不断扩展,用户市场的不断扩大,网络质量的好坏都直接与运营商的经济效益密切相关。

所谓移动通信网络优化指的是对正式投入运行的网络进行数据采集，并分析数据，找出影响运行质量的原因，然后通过对系统参数进行调整和设备配置的技术手段，使网络的运行状态达到最佳水平。

作为移动通信系统，提高网络质量，改善网络覆盖，可以在客户的心目中树立良好的运营商的形象。

GSM网络中不好的线路质量会使用户缩短通话时间，影响用户重新呼叫，甚至当客户忍耐到了极限会换另一家运营商。

因此解决好GSM网络中的各种问题是网络优化和网络建设的重要环节。

1 GSM网络优化的一般流程网络优化实际上是一项循序渐进且较复杂的工程，在工作中特别要注意工作流程，梁红安的工作流程对网络优化工作的结果有着重要的意义。

网络优化的主要流程有：网络规划、网络普查、数据采集和分析、制定优化方案并予以实施实施、检查优化效果。

其中网络规划可以为日后的网络优化节省大量的人力和物力；网络普查包括资料调查和系统调查；数据采集可以通过交换操作维护中心进行数据采、基站操作维护中心进行数据采集、使用仪表在有限部分进行测量采集、某些工具对无线接口进行测试采集。

网络优化设计面广，要想把网络优化工作做好，需投入大量的人力、物力和财力，并且在进行网络优化之前必须做好充分的准备。

2 GSM网络的主要问题在网络运行当中，经常会出现这样或那样的不可预料的问题。

目前GSM网络中存在的主要问题有：掉话问题、覆盖问题以及干扰问题，下面就这些问题进行分析。

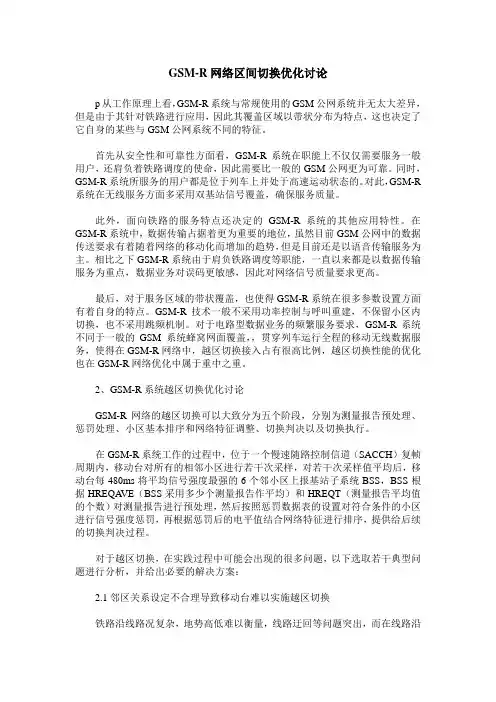

GSM-R网络区间切换优化讨论

GSM-R网络区间切换优化讨论

GSM-R网络区间切换优化讨论p从工作原理上看，GSM-R系统与常规使用的GSM公网系统并无太大差异，但是由于其针对铁路进行应用，因此其覆盖区域以带状分布为特点，这也决定了它自身的某些与GSM公网系统不同的特征。

首先从安全性和可靠性方面看，GSM-R系统在职能上不仅仅需要服务一般用户，还肩负着铁路调度的使命，因此需要比一般的GSM公网更为可靠。

同时，GSM-R系统所服务的用户都是位于列车上并处于高速运动状态的。

对此，GSM-R 系统在无线服务方面多采用双基站信号覆盖，确保服务质量。

此外，面向铁路的服务特点还决定的GSM-R系统的其他应用特性。

在GSM-R系统中，数据传输占据着更为重要的地位，虽然目前GSM公网中的数据传送要求有着随着网络的移动化而增加的趋势，但是目前还是以语音传输服务为主。

相比之下GSM-R系统由于肩负铁路调度等职能，一直以来都是以数据传输服务为重点，数据业务对误码更敏感，因此对网络信号质量要求更高。

最后，对于服务区域的带状覆盖，也使得GSM-R系统在很多参数设置方面有着自身的特点。

GSM-R技术一般不采用功率控制与呼叫重建，不保留小区内切换，也不采用跳频机制。

对于电路型数据业务的频繁服务要求，GSM-R系统不同于一般的GSM系统蜂窝网面覆盖，，贯穿列车运行全程的移动无线数据服务，使得在GSM-R网络中，越区切换接入占有很高比例，越区切换性能的优化也在GSM-R网络优化中属于重中之重。

2、GSM-R系统越区切换优化讨论GSM-R网络的越区切换可以大致分为五个阶段，分别为测量报告预处理、惩罚处理、小区基本排序和网络特征调整、切换判决以及切换执行。

在GSM-R系统工作的过程中，位于一个慢速随路控制信道（SACCH）复帧周期内，移动台对所有的相邻小区进行若干次采样，对若干次采样值平均后，移动台每480ms将平均信号强度最强的6个邻小区上报基站子系统BSS，BSS根据HREQA VE（BSS采用多少个测量报告作平均）和HREQT（测量报告平均值的个数）对测量报告进行预处理，然后按照惩罚数据表的设置对符合条件的小区进行信号强度惩罚，再根据惩罚后的电平值结合网络特征进行排序，提供给后续的切换判决过程。

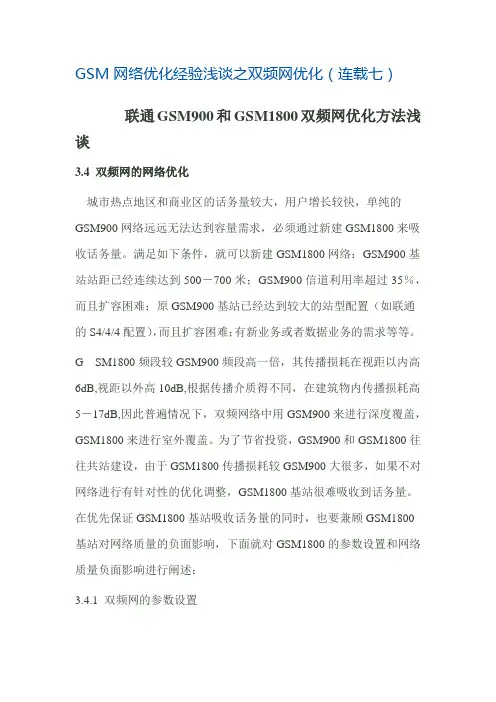

GSM网络优化经验浅谈之双频网优化(连载七)

GSM网络优化经验浅谈之双频网优化(连载七)

GSM网络优化经验浅谈之双频网优化（连载七）联通GSM900和GSM1800双频网优化方法浅谈3.4 双频网的网络优化城市热点地区和商业区的话务量较大，用户增长较快，单纯的GSM900网络远远无法达到容量需求，必须通过新建GSM1800来吸收话务量。

满足如下条件，就可以新建GSM1800网络：GSM900基站站距已经连续达到500－700米；GSM900信道利用率超过35％，而且扩容困难；原GSM900基站已经达到较大的站型配置（如联通的S4/4/4配置），而且扩容困难；有新业务或者数据业务的需求等等。

G SM1800频段较GSM900频段高一倍，其传播损耗在视距以内高6dB,视距以外高10dB,根据传播介质得不同，在建筑物内传播损耗高5－17dB,因此普遍情况下，双频网络中用GSM900来进行深度覆盖，GSM1800来进行室外覆盖。

为了节省投资，GSM900和GSM1800往往共站建设，由于GSM1800传播损耗较GSM900大很多，如果不对网络进行有针对性的优化调整，GSM1800基站很难吸收到话务量。

在优先保证GSM1800基站吸收话务量的同时，也要兼顾GSM1800基站对网络质量的负面影响，下面就对GSM1800的参数设置和网络质量负面影响进行阐述：3.4.1 双频网的参数设置首先，采用分层分级切换，华为将GSM网络分为4层，最底层是微蜂窝，一般用于室内分布系统上；第二层是GSM1800网络，主要用于城区和GSM900共站吸收话务量；第三层是GSM900宏蜂窝小区，是现网中用于覆盖的主要网络；第四层是大功率的GSM900伞状蜂窝，主要用于广域覆盖和快速移动的接续等。

层级越高切换优先级就越高，从切换原理的16bits排序来看，层级关系排序是较高的排序位,，因此GSM1800较GSM900优先级高，即使GSM900电平远高于GSM1800电平，系统也将优先从GSM900小区切换到GSM1800小区。
