藍寶石單晶 產品型錄

產品應用：

藍寶石單晶可裁製成晶圓(Wafer)，做為發光二極體(LED)的基材(Substrate) ，每年產

值可達上千億元。

技術設備簡介：

生長藍寶石單晶之設備為一高真空高溫爐，稱為Kyropoulos長晶爐，是利用Kyropoulos法來生長藍寶石單晶的長晶爐，其組成如下圖照片所示，共分為五個單元： 1. 控制器：包括真空、電壓、加熱與冷卻速率以及拉晶速率之控制單元。 2. 爐體：包括真空系統、加熱器、坩堝及隔熱罩，其中加熱器之功率為100 kW，加熱方式為電阻式，工作溫度最高為2200℃。真空系統之真空度可達6 × 10-5 Pa。 3. 拉晶裝置：生長晶頸時所使用的晶種升降機構。 4. 電源供應箱：電源需求：380伏特電壓以及200安培之三相電流(A-300A, B-300A, C-20A)。 5. 冷卻水系統：利用水冷方式控制爐體溫度的穩定性，溫度保持餘27~33℃之範圍。

目前擁有之6 Kg級機台(長藍寶石長晶爐) 新型45 Kg級機台 重量：2160 Kg 機台尺寸：3m(L) x 3m(W) x 2.7m(H) 產品技術規範： 1. 藍寶石晶錠：單晶，透明，沒有雜質、氣泡、晶界及雙晶等巨觀缺陷。 重量45 kg，直徑220 mm，高度285 mm。 2. 藍寶石晶圓：直徑：2吋 (50.8 mm)，厚度：0.4-0.5 mm，差排腐蝕坑密度小於1200 pits/cm2。 產品照片：

藍寶石晶錠 藍寶石晶圓

研發團隊： 長晶中心主任：吳玉祥 長晶中心成員：機械系 黃聖芳 電子系 洪正聰、劉竹峰、毛大喜、陳國良 電機系 李昆益、林坤成 計畫主持人：機械系 黃聖芳老師 聯絡電話：校內分機：154 ext.24 or (02)27867048 ext.24 手機：0921833132

合集下载

导模法(EFG)生长大尺寸厚壁管状蓝宝石单晶

导模法(EFG)生长大尺寸厚壁管状蓝宝石单晶

第４８卷第７期２０１９年７月人　工　晶　体　学　报ＪＯＵＲＮＡＬＯＦＳＹＮＴＨＥＴＩＣＣＲＹＳＴＡＬＳＶｏｌ.４８　Ｎｏ.７Ｊｕｌｙꎬ２０１９􀤁􀤁􀤁􀤁􀤁􀤁􀤁􀤁􀤁􀤁􀤁􀤁􀦁􀦁􀦁􀦁研究快报导模法(ＥＦＧ)生长大尺寸厚壁管状蓝宝石单晶罗　平１ꎬ２ꎬ王庆国１ꎬ董建树１ꎬ王东海１ꎬ２ꎬ吴　锋１ꎬ唐慧丽１ꎬ徐　军１(１.同济大学物理科学与工程学院ꎬ上海　２０００９２ꎻ２.南京同溧晶体材料研究院ꎬ南京　２１１２１２)摘要:采用自行设计的导模法蓝宝石长晶装备ꎬ通过优化模具设计和长晶工艺ꎬ成功生长了内/外径分别为３１/５８ｍｍ和５０/６５ｍｍꎬ长度超过３００ｍｍ的大尺寸厚壁蓝宝石单晶圆管ꎬ无开裂多晶ꎬ无肉眼可见气泡ꎬ晶体质量优良ꎮ关键词:蓝宝石晶体ꎻ圆管ꎻ导模法中图分类号:Ｏ７８２ 文献标识码:Ａ 文章编号:１０００￣９８５Ｘ(２０１９)０７￣１２１４￣０２ＧｒｏｗｔｈｏｆＳａｐｐｈｉｒｅＴｕｂｅｗｉｔｈＬａｒｇｅＳｉｚｅｂｙＥＦＧＭｅｔｈｏｄＬＵＯＰｉｎｇ１ꎬ２ꎬＷＡＮＧＱｉｎｇ￣ｇｕｏ１ꎬＤＯＮＧＪｉａｎ￣ｓｈｕ１ꎬＷＡＮＧＤｏｎｇ￣ｈａｉ１ꎬ２ꎬＷＵＦｅｎｇ１ꎬＴＡＮＧＨｕｉ￣ｌｉ１ꎬＸＵＪｕｎ１(１.ＳｃｈｏｏｌｏｆＰｈｙｓｉｃｓａｎｄＥｎｇｉｎｅｅｒｉｎｇꎬＴｏｎｇｊｉＵｎｉｖｅｒｓｉｔｙꎬＳｈａｎｇｈａｉ２０００９２ꎬＣｈｉｎａꎻ２.ＮａｎｊｉｎｇＴｏｎｇｌｉＣｒｙｓｔａｌＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅꎬＮａｎｊｉｎｇ２１１２１２ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｈｉｇｈｑｕａｌｉｔｙｌａｒｇｅｓａｐｐｈｉｒｅｔｕｂｅｓｗｅｒｅｓｕｃｃｅｓｓｆｕｌｌｙｆｏｒｍｅｄｖｉａｓｅｌｆ￣ｄｅｓｉｇｎｅｄｃｒｙｓｔａｌ￣ｇｒｏｗｔｈｅｑｕｉｐｍｅｎｔｕｓｉｎｇＥｄｇｅ￣ｄｅｆｉｎｅｄＦｉｌｍ￣ｆｅｄＧｒｏｗｔｈ(ＥＦＧ)Ｍｅｔｈｏｄ.Ｔｈｅｉｎｎｅｒ/ｏｕｔｅｒｄｉａｍｅｔｅｒｓｏｆｔｈｅｔｕｂｅｓｗｅｒｅ３１/５８ｍｍａｎｄ５０/６５ｍｍｒｅｓｐｅｃｔｉｖｅｌｙꎬａｎｄｔｈｅｌｅｎｇｔｈｏｆｔｈｅｔｕｂｅｅｘｃｅｅｄｅｄ３００ｍｍ.Ｎｏｃｒａｃｋꎬｐｏｌｙｃｒｙｓｔａｌｌｉｎｅｓｔｒｕｃｔｕｒｅｏｒｖｉｓｉｂｌｅｂｕｂｂｌｅｗａｓｏｂｓｅｒｖｅｄｉｎｔｈｅｔｕｂｅ.Ｋｅｙｗｏｒｄｓ:ｓａｐｐｈｉｒｅｃｒｙｓｔａｌꎻｔｕｂｅꎻＥｄｇｅ￣ｄｅｆｉｎｅｄＦｉｌｍ￣ｆｅｄＧｒｏｗｔｈ(ＥＦＧ)ｍｅｔｈｏｄ

蓝宝石单晶中的位错缺陷

蓝宝石单晶中的位错缺陷

化学腐蚀法研究蓝宝石单晶中的位错缺陷

吕海涛1，张维连1，左燕1，步云英2

(1.河北工业大学,天津 300130；2.天津半导体技术研究所，天津 300051)

摘要：采用化学腐蚀-金相显微镜法和SEM法观察了CZ法生长的直径50mm的蓝宝石单晶中的位错缺陷。发现位错分布状况为中心较低、边缘较高，密度大约为104-105cm-2。在不同温度不同的试剂以及不同的腐蚀时间进行对比结果发现，用KOH腐蚀剂在290℃下腐蚀15min时，显示的位错最为清晰、准确，效果最佳。

关键词：蓝宝石单晶：位错：化学腐蚀

中图分类号：TN304．21；077+2 文献标识码：A 文章编号：1003-353X(2004)04-0048-04

1 引言

近年来宽禁带(Eg＞2．3V)半导体材料发展十分迅速，称为第三代电子材料。主要包括SiC、金刚石、GaN等。同第一、二代电子材料相比，第三代电子材料具有禁带宽度大，电子漂移饱和速度高、介电常数小、导热性能好等特点，非常适用于制作抗辐射、高频、大功率和高密度集成的电子器件。利用其特有的禁带宽度，还可以制作蓝绿光和紫外光的发光器件和光探测器件。其中GaN是一种商业化前景最好的光电子材料，它具有某些其他材料无可比拟的优越性。因此许多大公司、实验室、高等院校和科研所都投入大量人力物力开发这种新型光电子器件，但是第三代半导体材料的晶体生长都比较困难。GaN的熔点高，很难采用常规的方法直接生长GaN体单晶。因此为了满足制作器件的需要，各种外延技术仍是获得高质量、大尺寸单晶片的主要方法。

制备外延GaN薄膜，目前主要的衬底材料有：蓝宝石、SiC、硅等衬底材料。综合多方面考虑，蓝宝石是目前最广泛使用的衬底[1]。

蓝宝石是刚玉类宝石中的一个品种。天然蓝宝石无色透明，多数是罕见的星光宝石。由于天然蓝宝石稀少，化学成分不纯和成本高，不能作为工业材料使用。人造蓝宝石具有许多热学、光学、电学和力学的优良性能，使它成为一种特殊的材料，有着重要的用途，吸引着人们在蓝宝石的研制和应用等方面作了大量的工作。

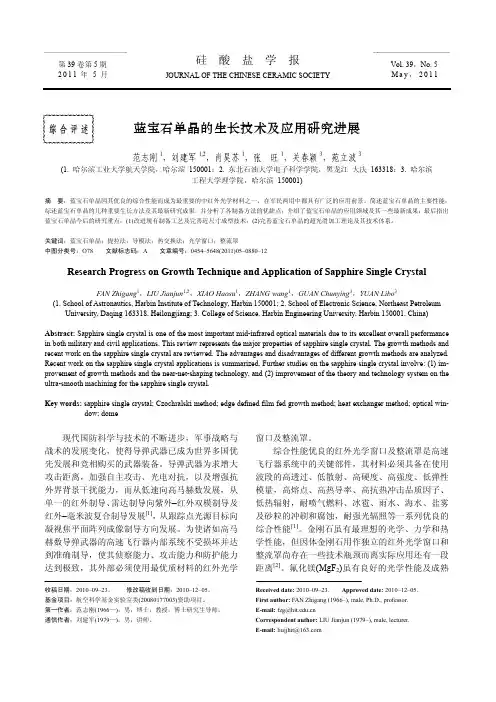

蓝宝石单晶的生长技术及应用研究进展
