2019年高三物理二轮复习记背材料：3 电学实验部分含答案解析

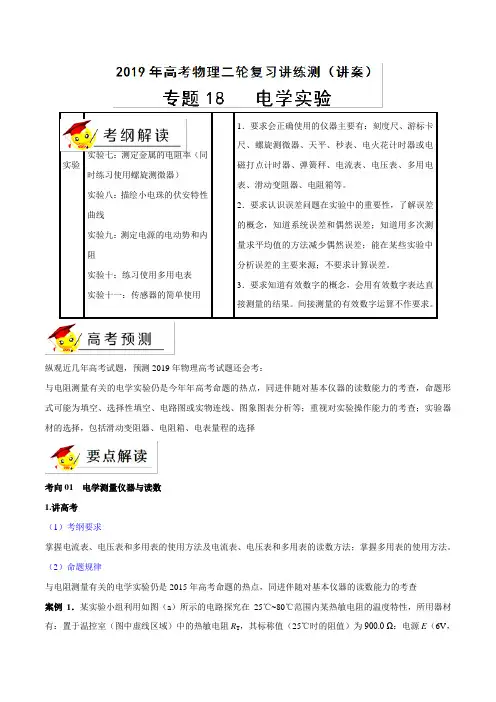

实验七：测定金属的电阻率（同纵观近几年高考试题，预测2019年物理高考试题还会考：与电阻测量有关的电学实验仍是今年年高考命题的热点，同进伴随对基本仪器的读数能力的考查，命题形式可能为填空、选择性填空、电路图或实物连线、图象图表分析等；重视对实验操作能力的考查；实验器材的选择，包括滑动变阻器、电阻箱、电表量程的选择考向01 电学测量仪器与读数1.讲高考（1）考纲要求掌握电流表、电压表和多用表的使用方法及电流表、电压表和多用表的读数方法；掌握多用表的使用方法。

（2）命题规律与电阻测量有关的电学实验仍是2015年高考命题的热点，同进伴随对基本仪器的读数能力的考查案例1．某实验小组利用如图（a）所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻R T，其标称值（25℃时的阻值）为900.0 Ω：电源E（6V，内阻可忽略）：电压表（量程150 mV）：定值电阻R0（阻值20.0 Ω），滑动变阻器R1（最大阻值为1 000 Ω）：电阻箱R2（阻值范围0-999.9 Ω）：单刀开关S1，单刀双掷开关S2。

实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃，将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0：保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0：断开S1，记下此时R2的读数，逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0°C，实验得到的R2-t数据见下表。

案例2．【2017·新课标Ⅲ卷】（9分）图（a）为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡。

（3）该小组测出热敏电阻1R 的U-I 图线如图甲中曲线Ⅰ所示，说明该热敏电阻是热敏电阻________。

（填PTC 或NTC ）（4）该小组又通过查阅资料得出了热敏电阻2R 的U-I 图线如图甲中曲线Ⅱ所示。

然后又将热敏电阻12R R 、分别与某电池组连成如图乙所示电路。

接通对应电路后，测得通过1R 和2R 的电流分别为0.30 A 和0.60 A ，则该电池组的电动势为_______V ，内阻为________Ω。

（结果均保留三位有效数字）3．（9分）在物理课外活动中，王聪明同学制作了一个简单的多用电表，图甲为电表的电路原理图。

已知选用的电流表内阻、满偏电流I 10 mA g ＝，当选择开关接3时为量程250 V 的电压表。

该多用电表表盘如图乙所示，下排刻度均匀，C 为上排刻度线的中间刻度，由于粗心上排刻度线对应数值没有标出。

（1）若指针指在图乙所示位置，选择开关接1时其读数为________；选择开关接3时其读数为________。

（2）为了测该多用电表欧姆挡的电阻和表内电源的电动势，刘聪同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏。

②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C 处，此时电阻箱如图丙所示，则C 处刻度应为________Ω。

③计算得到多用电表内电池的电动势为________V 。

(保留2位有效数字)（3）调零后将电表红黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为______Ω。

(保留2位有效数字) 4．（9分）实验室有下列器材：灵敏电流计G （内阻约为50 Ω）；电压表V （0~3V ，内阻约为10 kΩ）； 电阻箱1R （0~9999Ω）；滑动变阻器2R （0~100Ω，1.5 A ）； 旧干电池一节；导线开关若干。

（1）某实验小组先测灵敏电流计的内阻，电路如图甲所示，测得电压表示数为2 V ，灵敏电流计示数为4 mA ，电阻箱旋钮位置如图乙所示，则灵敏电流计内阻为Ω。

1.（1）如图甲所示，在“描绘小灯泡的伏安特性曲线”实验中，同组同学已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。

（2）某同学从标称为“220 V 25 W”、“220 V 500 W”的3只灯泡中任选一只，正确使用多用电表测量灯泡阻值如图乙所示。

该灯泡的阻值是___________Ω，标称的额定功率为______________WI=300μA,内阻2.图示为简单欧姆表原理示意图，其中电流表的偏电流RR g=100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V,内阻r=0.5 Ω，图中与接线柱A相连的表笔颜色应是色，接正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x= kΩ.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x其测量结果与原结果相比较（填“变大”、“变小”或“不变”）。

3.某研究性学习小组为了制作一种传感器，需要选用一电器元件。

图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：①为提高实验结果的准确程度，电流表应选用 ；电压表应选用 ；滑动变阻器应选用 。

（以上均填器材代号）②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。

③若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？相同点： ，不同点： 。

4.如图所示的电路中，1、2、3、4、5、6为连接点的标号。

在开关闭合后，发现小灯泡不亮。

现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根 导线以及电路中的各点连接。

（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的 挡。

在连接点1、2同时断开的情况下，应当选用多用电表的 挡。

（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明___ 可能有故障（3）将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤。

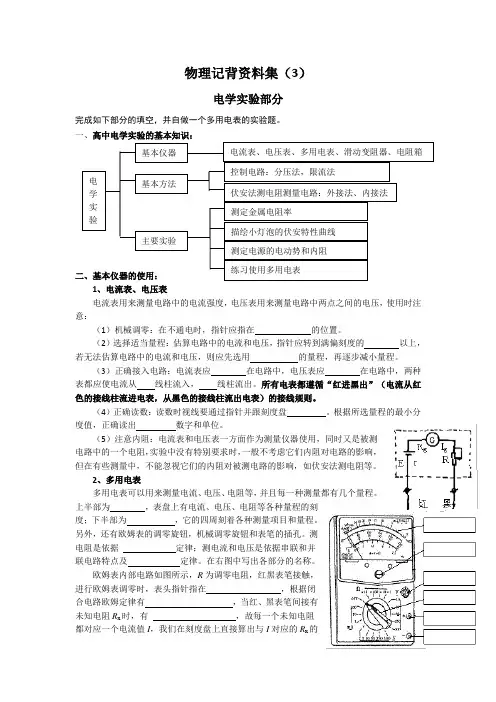

物理记背资料集（3）电学实验部分完成如下部分的填空，并自做一个多用电表的实验题。

一、高中电学实验的基本知识：1、电流表、电压表电流表用来测量电路中的电流强度，电压表用来测量电路中两点之间的电压，使用时注意：（1）机械调零：在不通电时，指针应指在 的位置。

（2）选择适当量程：估算电路中的电流和电压，指针应转到满偏刻度的 以上，若无法估算电路中的电流和电压，则应先选用 的量程，再逐步减小量程。

（3）正确接入电路：电流表应 在电路中，电压表应 在电路中，两种表都应使电流从 线柱流入， 线柱流出。

所有电表都遵循“红进黑出”（电流从红色的接线柱流进电表，从黑色的接线柱流出电表）的接线规则。

（4）正确读数：读数时视线要通过指针并跟刻度盘 。

根据所选量程的最小分度值，正确读出 数字和单位。

（5）注意内阻：电流表和电压表一方面作为测量仪器使用，同时又是被测电路中的一个电阻，实验中没有特别要求时，一般不考虑它们内阻对电路的影响，但在有些测量中，不能忽视它们的内阻对被测电路的影响，如伏安法测电阻等。

2、多用电表多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

上半部为 ，表盘上有电流、电压、电阻等各种量程的刻度；下半部为 ，它的四周刻着各种测量项目和量程。

另外，还有欧姆表的调零旋钮，机械调零旋钮和表笔的插孔。

测电阻是依据 定律；测电流和电压是依据串联和并联电路特点及 定律。

在右图中写出各部分的名称。

欧姆表内部电路如图所示，R 为调零电阻，红黑表笔接触，进行欧姆表调零时，表头指针指在 ，根据闭合电路欧姆定律有 ，当红、黑表笔间接有未知电阻R x 时，有 ，故每一个未知电阻都对应一个电流值I ，我们在刻度盘上直接算出与I 对应的R x 的值，所测电阻的值即可从表盘刻度直接读出；当R x =R 内=R g +R +r 时，I = ，指针半偏，所以欧姆表内阻等于中值电阻R 中。

使用欧姆挡五注意：(1)指针指在大于表盘 小于表盘 位置附近即中间区域；(2)选挡（换挡）接着 调零；(3)待测电阻与电路、电源要 ； (4)读数之后要乘以 得到电阻阻值；(5)用完后，选择开关要置于 或完成如下部分的填空，并自做一个测量电阻的实验题。

电学实验(附参考答案)考点一电学测量仪器的使用与读数1．电流表、电压表、欧姆表的比较：2.多用电表使用“四注意”．(1)极性：从电表外部看，电流应从红表笔(“＋”极)流入电表，从黑表笔(“－”极)流出电表．(2)功能：利用多用电表测电压和电流时，选择开关对应的是电表的量程；而测电阻时，选择开关对应的是倍率．(3)调零：测量电阻时，要进行两次调零：机械调零和欧姆调零．“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆调零旋钮．(4)保护：测电阻时，应把被测电阻从电路中拆下测量；多用电表长期不用时，必须取出表内的电池．3．电学仪器的选择．(1)电源的选择：一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针偏转的幅度较大，一般应使指针能达到半偏以上，以减小读数的偶然误差，提高精确度．考点二电流表内外接法的比较与选择考点三控制电路(滑动变阻器的接法)的比较与选择1．控制电路的比较：2.控制电路的选择． 优先选用限流式． 以下情况考虑分压式：(1)要求待测电路的U 、I 从0变化． (2)R 滑远小于R x .(3)选用限流式时，U x 、I x 过大(指超过电表量程，烧坏电表、电源或用电器等)或U x 、I x 过小(最大值不超过电表满量程的13，读数误差大)．课时过关(A 卷)1．用多用电表进行了几次测量，指针分别处于a 、b 位置，如图所示．(1)若多用电表的选择开关处于下面表格中所指的挡位，a 和b 的相应读数各是多少？请填在表格中．(2)如果要用此多用电表测量一个约1.8×10Ω的电阻，为了使测量比较精确，应选用的欧姆挡是__________(选填“×10”“×100”或“×1 k”)．解析：(1)选择开关处于直流100 mA，则a读数为26.0 mA.选择开关处于直流2.5 V，则a读数为0.65 V．选择开关处于电阻“×10”挡，则b读数为40 Ω.(2)测1.8×103Ω的电阻应选择“×100”挡．答案：(1)26.0 0.65 40 (2)×1002．在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．(1)用多用电表的直流电压挡检查故障，①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是________；A．A灯丝断开 B．B灯丝断开C．d、e间连线断开 D．B灯被短路(2)接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”．①测试前，一定要将电路中的开关S________；②测c、d间和e、f间电阻时，某次测试结果如图乙所示，读数为________ Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________________________________________________________________________ Ω，它不等于测量值，原因是：________________________________________________________________________解析：(1)①由于四节干电池串联的总电动势为10 V ，故选B ；②c 、d 间电压约为5.8 V ，说明c 、d 间有断路，即A 灯丝断开；(2)①要用欧姆挡测试，必须断开外电路；②6 Ω；12.7 Ω.原因：金属丝的电阻率随温度的升高而增大，利用R ＝U I算出小灯泡的电阻是在较高温度下正常发光时的电阻，而用欧姆表测量的电阻是小灯泡常温下的阻值，故不相等．答案：(1)①B ②A (2)①断开 ②6 e 、f 12.7 原因见解析3．(2014·广东高考)某同学设计的可调电源电路如图甲所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合电键S.(1)用电压表测量A 、B 两端的电压：将电压表调零，选择0～3 V 挡，示数如图乙，电压值为________________________________________________________________________V.(2)在接通外电路之前，为了保证外电路的安全，滑片P 应先置于________端． (3)要使输出电压U 变大，滑片P 应向________端滑动．(4)若电源电路中不接入R 0，则在使用过程中，存在________(选填“断路”或“短路”)的风险．解析：(1)选择0～3 V 挡，则读下面的数据，再估读一位，电压值为1.30 V ；(2)为了保证外电路的安全，接通电路后应让输出电压为最小，当滑片P 置于A 端时，接通外电路之后输出电压为0，这样能保证外电路的安全；(3)要增大外电路电压，需要使滑片滑向B 端；(4)保护电阻的作用是防止电流过大，如果电路中不接入保护电阻，可能会存在短路的风险．答案：(1)1.30 (2)A (3)B (4)短路4．(2015·安徽高考)某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材，一个满偏电流为100 μA ，内阻为2 500 Ω的表头，一个开关，两个电阻箱(0～999.9 Ω)和若干导线；(1)由于表头量程偏小，该同学首先需要将表头改装成量程为50 mA 的电流表，则应将表头与电阻箱________(填“串联”或者“并联”)，并将电阻箱阻值调为________Ω.(2)接着该同学用改装的电流表对电池的电动势和内阻进行测量，实验电路图如图所示，通过改变电阻R 测相应的电流I ，并且作相关计算后一并记录如下表．2中，并画出IRI 图象．②根据图线可得电池的电动势E 是________V ，内阻r 是________Ω.解析：(1)把小量程的电流表改装成大量程的电流表需并联小电阻，由并联的特点，电压相等(I －I g )R ＝I g R g ，得R ＝5.0 Ω.(2)如图所示，由E ＝IR ＋I (r ＋R A )得IR ＝E －I (r ＋R A )，纵截距为电源的电动势E .r ＋R A ＝1.53－1.1850×10－3 Ω，R A ＝5.0 Ω，得r ＝2.0 Ω.答案：(1)并联 5.0 (2)①如图所示②1.53 2.05．(2015·山东高考)如图甲所示的电路图中，恒流源可作为电路提供恒定电流I0，R 为定值电阻，电流表、电压表均可视为理想电表．某同学利用该电路研究滑动变阻器R L消耗的电功率．改变R L的阻值，记录多组电流、电压的数值，得到如图乙所示的UI关系图象．回答下列问题：(1)滑动触头向下滑动时，电压表示数将________(填“增大”或“减小”)．(2)I0＝________A.(3)R L消耗的最大功率________W(保留一位有效数字)．解析：(1)滑动头向下移动时，R L阻值减小，则总电阻减小，电压变小，则电压表读数变小．(2)由电路图可知：I 0＝I ＋U R ，即：U ＝I 0R －IR ，由UI 图线可知，I 0R ＝20；R ＝k ＝201.0Ω＝20 Ω，则I 0＝1.0 A.(3)R L 消耗的功率为P ＝IU ＝20I －20I 2，则当I ＝0.5时，功率的最大值为P m ＝5 W. 答案：(1)减小 (2)1.0 (3)5 6．小明同学用下列器材描绘额定电压为3.0 V 的小灯泡伏安特性图线(要求电压变化从零开始)，并研究小灯泡实际功率及灯丝温度等问题．A ．电流表(0.6 A ，1 Ω)B ．电压表(3 V ，1 k Ω)C ．滑动变阻器(10 Ω，1 A)D ．电源(4 V ，内阻不计)(1)用笔画线代替导线，将图中的仪器连成完整的实验电路．(2)开关闭合前，滑动变阻器的滑片应置于______(填“a ”或“b ”)端．(3)闭合开关，变阻器的滑片向b 端移动，电压表的示数逐渐增大，电流表指针却几乎不动，则电路的故障为________________________________________________________________________．(4)排除故障后，小明完成了实验，并由实验数据画出小灯泡I ­ U 图象如图中实线所示．由图可确定小灯泡在电压为2.0 V 时实际功率为______W(保留两位有效数字)．(5)若I­U图中的虚线Ⅰ或Ⅱ表示小灯泡真实的伏安特性曲线，与实践相比，虚线________(填“Ⅰ”或“Ⅱ”)才是其真实的伏安特性曲线．答案：(1)连线如下图所示(2)a(3)小灯泡断路(4)0.38 (5)Ⅱ课时过关(B卷)1．欲测量一个电流表的内阻，根据以下要求来选择器材并设计电路：a．无论怎样调节变阻器，电流表都不会超量程；b．有尽可能高的测量精度，并能测得多组数据．现备有如下器材：A．待测电流表A1(量程3 mA，内阻约为50 Ω)B．电压表V(量程3 V，内阻未知)C．电流表A2(量程15 mA，内阻为10 Ω)D．保护电阻R＝120 ΩE．直流电源E(电动势2 V，内阻忽略不计)F．滑动变阻器(总阻值10 Ω，额定电流0.5 A)G．开关一个，导线若干(1)在以上提供的器材中，除A、E、F、G以外，还应选择________、________(填字母代号)．(2)请画出符合要求的实验电路图．解析：根据题中给出的备用器材，选择伏安法测量电流表的内阻，选择内阻已知的电流表A2作为电压表，选择保护电阻R与并联的两个电流表串联．由于电流表两端电压最大只有0.15 V，滑动变阻器最大电阻只有10 Ω，所以选择分压电路，电路图如图所示．答案：(1)C D (2)见解析2．有一个额定电压为2.8 V，功率约为0.8 W的小灯泡，现要用伏安法测绘这个灯泡的IU图线，有下列器材供选用：A．电压表(0～3 V，内阻6 kΩ)B．电压表(0～15 V，内阻30 kΩ)C．电流表(0～3 A，内阻0.1 Ω)D．电流表(0～0.6 A，内阻0.5 Ω)E．滑动变阻器(10 Ω，5 A)F．滑动变阻器(200 Ω，0.5 A)G．蓄电池(电动势6 V，内阻不计)(1)用如图所示的电路进行测量，电压表应选用______，电流表应选用______，滑动变阻器应选用______(用序号字母表示)．(2)通过实验测得此灯泡的伏安特性曲线如图所示．由图线可求得此灯泡在正常工作时的电阻为______Ω.(3)若将此灯泡与电动势 6 V 、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为________________________________________________________________________Ω的电阻．解析：(1)小灯泡的额定电压为2.8 V ，故电压表选用A ；小灯泡的功率约为0.8 W ，故小灯泡的电流约为0.3 A ，电流表选取D ；实验原理图中滑动变阻器采用分压式接法，故滑动变阻器一般选择小量程的便于调节，选择E.(2)根据IU 曲线的横坐标电压2.8 V ，对应的纵坐标电流为0.28 A ，根据欧姆定律得电阻为10 Ω.(3)当与6 V 电源相连时，根据欧姆定律可得ER L ＋R ＝U L R L ，解得R ＝807 Ω，故需串联807Ω的电阻．答案：(1)A D E (2)10 (3)8073．(2015·浙江高考)如图是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．(1)根据如图画出实验电路图(2)调节滑动变阻器得到了两组电流表与电压表的示数如图中的①②③④所示，电流表量程为0.6 A ，电压表量程为3 V ．所示读数为：①________；②________；③________；④________．两组数据得到的电阻分别为________和__________．解析：(1)从实物图中可知电压表测量灯泡两端电压，电流表采用外接法，滑动变阻器采用分压接法，故电路图如图所示．(2)电流表的量程为0.6 A ，所以每小格表示的分度值为0.02 A ，故①的读数为0.10 A ，②的读数为0.24 A ，电压表的量程为3 V ，则每一小格表示0.1 V ，所以③的示数为2.0 V ，④的示数为0.27 V ，电压小，两端的电流小，故①④为同一组数据，故得到的电阻为R ＝0.270.1＝2.7 Ω，②③为另外一组数据，故得到的电阻为R ＝2.00.24＝8.3 Ω.答案：(1)如图(2)①0.10 A ②0.24 A ③2.0 V ④0.27 V (8.3±0.1)Ω (2.7±0.1)Ω[如填为(2.7±0.1)Ω和(8.3±0.1)Ω也行]4．某物理实验小组利用实验室提供的器材测量一螺线管两接线柱之间金属丝的长度．可选用的器材如下：A ．待测螺线管L (符号)：绕制螺线管的金属丝电阻率为ρ，直径为D ，阻值约几十欧B ．电流表A 1：量程10 mA ，内阻r 1＝40 ΩC ．电流表A 2：量程500 μA ，内阻r 2＝750 ΩD ．电压表V ：量程为10 V ，内阻为10k ΩE ．保护电阻R 1：阻值为100 ΩF ．滑动变阻器R 2：总阻值约为10 ΩG ．电源E ，电动势约为1.5 V ，内阻忽略不计 H ．开关一个及导线若干(1)用多用电表粗测线圈的电阻，选择倍率“×1”和“×10”，经正确操作后，多用电表表盘示数如图所示，则金属丝的电阻约为________Ω.(2)为了尽可能准确地测量R L ，要求电表的指针偏转至少要达到满刻度的13，请你设计一种适合的电路，将你设计的电路画在虚线框中，并标明所用器材的代号．(3)已知金属丝的直径为D ，要测量的物理量是通过电流表A 1的电流I 1，通过电流表A 2的电流I 2.用已知量和测得量的符号表示金属丝的长度l ，则l ＝____________．解析：(1)由于欧姆表指针指在欧姆表中值电阻附近时的读数较准，所以应按“×1”倍率读数，读数为R ＝1×48 Ω＝48 Ω.(2)由于电源电动势为1.5 V ，小于电压表量程的13，所以不能使用电压表V 来测量电压，由于两电流表的满偏电压分别为U 1＝I 1m r 1＝0.4 V ，U 2＝I 2m r 2＝0.375 V ，可将待测电阻与电流表A 2串联后再与A 1并联，如电路图甲所示；因电流表A 2的满偏电流小于A 1的满偏电流，可将待测电阻与电流表A 2并联再与A 1串联，如电路图乙所示；又由于滑动变阻器的最大电阻远小于待测电阻，所以变阻器应用分压式接法．(3)电路图甲：L 与A 2两端电压U 1＝I 1r 1，L 两端电压U 1′＝I 1r 1－I 2r 2，通过L 的电流为I 2，由欧姆定律及电阻率公式得金属丝的长度l ＝πD 2（I 1r 1－I 2r 2）4ρI 2；电路图乙：L 的电压与A 2的电压相同，流过L 的电流I 2′＝I 1－I 2，由欧姆定律及电阻率公式得金属丝的长度l ＝πD 2I 2r 24ρ（I 1－I 2）. 答案：(1)48 (2)见解析图甲或乙(画出其中一个即可) (3)πD 2（I 1r 1－I 2r 2）4ρI 2或πD 2I 2r 24ρ（I 1－I 2）5．(2015·石家庄模拟)某实验小组利用实验室提供的器材探究一种金属丝的电阻率，所用的器材包括：输出电压为3 V 的直流稳压电源、电流表、待测金属丝、米尺、电阻箱、开关和导线等．(1)他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动．请根据现有器材，在虚线框中设计实验电路，并连接电路实物图(如图)．(2)实验的主要步骤如下：①正确连接电路，设定电阻箱的阻值，开启电源，合上开关．②读出电流表的示数，记录金属夹的位置．③断开开关，_________________，合上开关，重复②的操作．(3)该小组测得电流与金属丝接入长度关系的数据，并据此给出了如图所示的关系图线，其斜率为____________A－1·m－1(保留三位有效数字)；图线纵轴截距与电源电动势的乘积代表了____________________的电阻之和．解析：(1)本题以创新型实验的形式考查了电阻率的测量，对利用图象获取信息的能力有较高的要求．依据实验器材和实验目的“测量金属丝的电阻率”，电路图如图甲所示：电路实物图如图乙所示：(2)③读出接入电路中的金属丝的长度，改变金属夹位置．(3)依据闭合电路欧姆定律得E ＝I (R A ＋R 0＋R x )，参照题目给出的图象可得1I ＝R A ＋R 0E＋ρL ES ，依据直线可得其斜率为10.0 A －1·m －1，截距为R A ＋R 0E，则图线纵轴截距与电源电动势的乘积为电流表的内阻与电阻箱的电阻之和． 答案：(1)见解析图(2)③读出接入电路中的金属丝的长度，改变金属夹位置 (3)10.0 电流表的内阻与电阻箱 6．(2015·四川高考)用实验测一电池的内阻r 和一待测电阻的阻值R x .已知电池的电动势约6 V ，电池内阻和待测电阻阻值都为数十欧．可选用的实验器材有：电流表A 1(量程0～30 mA)； 电流表A 2(量程0～100 mA)； 电压表V(量程0～6 V)；滑动变阻器R 1(阻值0～5 Ω)； 滑动变阻器R 2(阻值0～300 Ω)； 开关S 一个，导线若干条． 某同学的实验过程如下：(1)设计如图甲所示的电路图，正确连接电路．(2)将R 的阻值调到最大，闭合开关，逐次调小R 的阻值，测出多组U 和I 的值，并记录．以U 为纵轴，I 为横轴，得到如图乙所示的图线．(3)断开开关，将R x 改接在B 、C 之间，A 与B 直接相连，其他部分保持不变．重复(2)的步骤，得到另一条UI 图线，图线与横轴I 的交点坐标为(I 0，0)，与纵轴U 的交点坐标为(0，U 0)．回答下列问题：①电流表应选用______，滑动变阻器应选用________________________________________________________________________；②由图乙的图线，得电源内阻r ＝________Ω；③用I 0、U 0和r 表示待测电阻的关系式R x ＝________________________________________________________________________，代入数值可得R x ；④若电表为理想电表，R x 接在B 、C 之间与接在A 、B 之间，滑动变阻器滑片都从最大阻值位置调到某同一位置，两种情况相比，电流表示数变化范围________，电压表示数变化范围________(选填“相同”或“不同”)．解析：①根据题设条件中电池的电动势6 V ，电池内阻和待测电阻阻值都为数十欧，可估算出电路中的电流为数十毫安，因此电流表应选用A 2，为了电路正常工作，以及方便调节，多测量几组数据，滑动变阻器应选用R 2.②根据如图甲电路结构可知，电压表测量了电路的路端电压，电流表测量了电路的总电流，因此如图乙中，图线斜率绝对值即为电源的内阻，有：r ＝|k |＝⎪⎪⎪⎪⎪⎪5.5－4.5（60－20）×10 Ω＝25 Ω.③当改接电路后，将待测电阻与电源视为整体，即为一“等效电源”，此时图线的斜率为等效电源的内阻，因此有：r ′＝r ＋R x ＝|k ′|＝U 0－0I 0－0，解得：R x ＝U 0I 0－r .④若电表为理想电表，R x 接在B 、C 之间与接在A 、B 之间，电路的总电阻可变范围不变，因此电流表的示数变化范围相同，R x 接在B 、C 之间时，电压表测量的是滑动变阻器两端的电压，而R x 接在A 、B 之间时，电压表测量的是滑动变阻器与R x 两端电压的和，由于对应某一滑动变阻器阻值时，电路的电流相同，因此电压表的读数不同，所以电压表示数变化范围也不同．答案：(3)①A 2 R 2 ②25 ③－r ④相同 不同。

2019年高考物理实验真题分类汇编解析二、电学实验1. 2019年高考全国1卷第23题．（10分）某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。

然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。

（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。

（填正确答案标号）A．18 mA A．21 mAC．25mA D．28 mA（3）产生上述问题的原因可能是。

（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。

【答案】（1）连线如图所示（2）C （3）AC （4）9979【解析】（2）微安表的指针指160Ma,m.16250160I =,解得mA I m 25=； (3)因为扩大量程是按内阻等于1 200 Ω算的，如果实际内阻大于1 200 Ω，则量程大于20mA. R 值计算错误，接入的电阻偏小，量程也会大于20mA.；(3)计算并联的电阻方法如下：1-=n R R G ，其中n 为扩大量程的倍数。

要扩大至20mA ， 801025010206-31=⨯⨯=-n ,并联的电阻为791g R R =要扩大至25mA ，1001025010256-32=⨯⨯=-n ,并联的电阻为992g R R =，所以要把量程为25 mA 的电流表改完20 mA 的电流表，并联的电阻由R 2改为R 1，只需要将阻值为R 的电阻换为一个阻值为kR 的电阻即可，其中k=7999。

电学实验每年都考，主要体现在：()基本仪器的原理和使用；()基本的实验目的、原理和实验思想，如实验器材的选取，电流表的内、外接法及滑动变阻器的连接方式、电路故障的分析等；()处理实验数据的基本方法，如图象法、平均值法等。

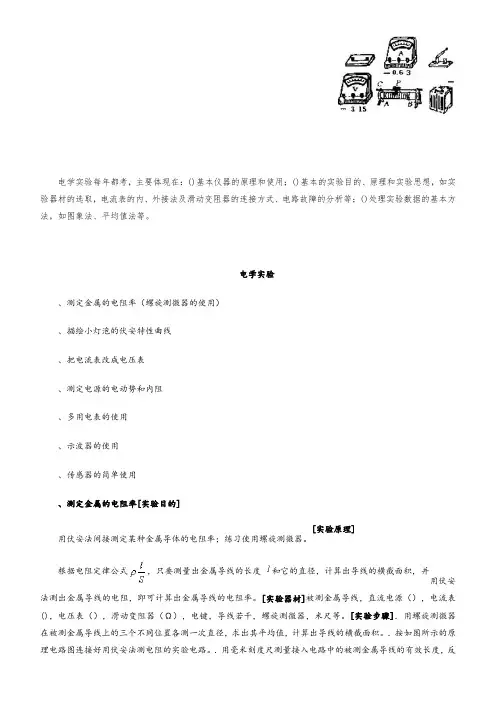

电学实验、测定金属的电阻率（螺旋测微器的使用）、描绘小灯泡的伏安特性曲线、把电流表改成电压表、测定电源的电动势和内阻、多用电表的使用、示波器的使用、传感器的简单使用、测定金属的电阻率[实验目的][实验原理]用伏安法间接测定某种金属导体的电阻率；练习使用螺旋测微器。

根据电阻定律公式，只要测量出金属导线的长度和它的直径，计算出导线的横截面积，并用伏安法测出金属导线的电阻，即可计算出金属导线的电阻率。

[实验器材]被测金属导线，直流电源（），电流表()，电压表（），滑动变阻器（Ω），电键，导线若干，螺旋测微器，米尺等。

[实验步骤]．用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值，计算出导线的横截面积。

．按如图所示的原理电路图连接好用伏安法测电阻的实验电路。

．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量次，求出其平均值。

．把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键。

改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数和的值，断开电键，求出导线电阻的平均值。

．将测得的、、值，代入电阻率计算公式中，计算出金属导线的电阻率。

．拆去实验线路，整理好实验器材。

[注意事项]．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两接入点间的部分待测导线长度，测量时应将导线拉直。

．本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法。

．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端。

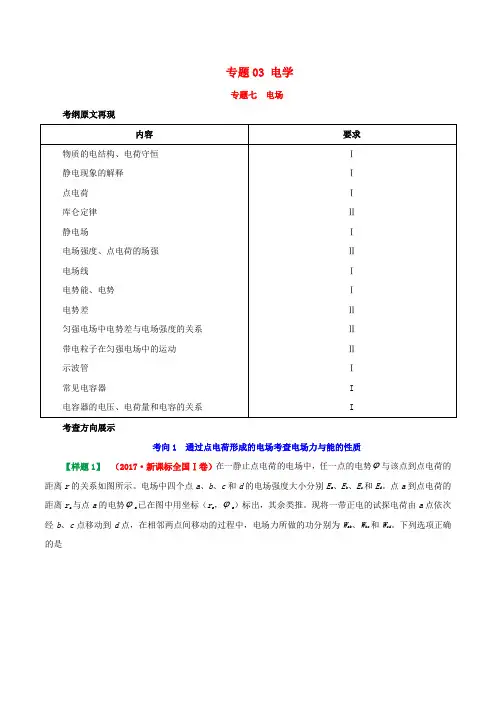

专题03 电学专题七电场考纲原文再现考查方向展示考向1 通过点电荷形成的电场考查电场力与能的性质【样题1】（2017·新课标全国Ⅰ卷）在一静止点电荷的电场中，任一点的电势ϕ与该点到点电荷的距离r的关系如图所示。

电场中四个点a、b、c和d的电场强度大小分别E a、E b、E c和E d。

点a到点电荷的距离r a与点a的电势ϕa已在图中用坐标（r a，ϕa）标出，其余类推。

现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为W ab、W bc和W cd。

下列选项正确的是A．E a：E b=4:1 B．E c：E d=2:1C．W ab:W bc=3:1 D．W bc:W cd=1:3【答案】AC考向2 结合带电粒子的运动轨迹、电场线、等势面的关系考查电场的性质【样题2】（2018·天津卷）如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为，粒子在M和N时加速度大小分别为，速度大小分别为，电势能分别为。

下列判断正确的是A． B．C． D．【答案】D【解析】将粒子的运动分情况讨论：从M运动到N；从N运动到M，根据电场的性质依次判断；电场线越密，电场强度越大，同一个粒子受到的电场力越大，根据牛顿第二定律可知其加速度越大，故有；若粒子从M运动到N点，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做负功，电势能增大，动能减小，即，负电荷在低电势处电势能大，故；若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做正功，电势能减小，动能增大，即，负电荷在低电势处电势能大，故；综上所述，D正确。

（3）根据图像可知在x=0.4 m与x=0.6 m之间合力做功大小W合=0.004×0.2 J=8×10-4 J由qU=W合可得（4）由图可知小球从x=0.16 m到x=0.2 m处，电场力做功专题八电路考纲原文再现考查方向展示考向1 含容电路动态变化问题分析【样题1】（2018·江苏卷）如图所示，电源E对电容器C充电，当C两端电压达到80 V时，闪光灯瞬间导通并发光，C放电。

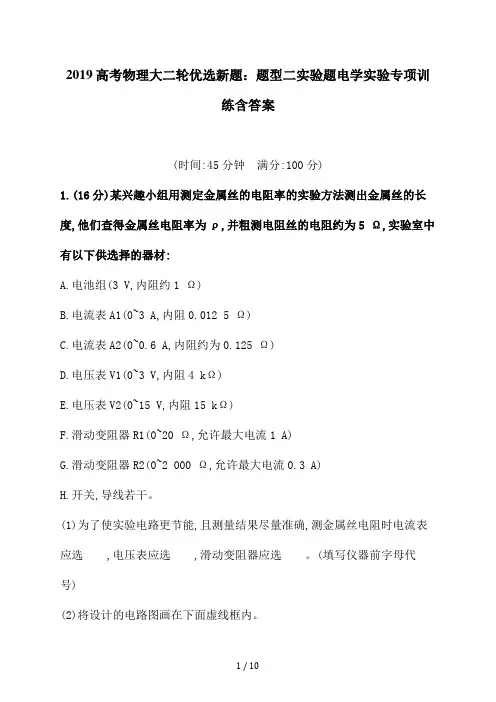

2019高考物理大二轮优选新题：题型二实验题电学实验专项训练含答案(时间:45分钟满分:100分)1.(16分)某兴趣小组用测定金属丝的电阻率的实验方法测出金属丝的长度,他们查得金属丝电阻率为ρ,并粗测电阻丝的电阻约为5 Ω,实验室中有以下供选择的器材:A.电池组(3 V,内阻约1 Ω)B.电流表A1(0~3 A,内阻0.012 5 Ω)C.电流表A2(0~0.6 A,内阻约为0.125 Ω)D.电压表V1(0~3 V,内阻4 kΩ)E.电压表V2(0~15 V,内阻15 kΩ)F.滑动变阻器R1(0~20 Ω,允许最大电流1 A)G.滑动变阻器R2(0~2 000 Ω,允许最大电流0.3 A)H.开关,导线若干。

(1)为了使实验电路更节能,且测量结果尽量准确,测金属丝电阻时电流表应选,电压表应选,滑动变阻器应选。

(填写仪器前字母代号)(2)将设计的电路图画在下面虚线框内。

(3)若用螺旋测微器测得金属丝直径d的读数如图,则直径d=mm。

(4)若用d表示直径,测得电阻为R,则金属丝的长度为。

2.(16分)某同学准备利用下列器材测量干电池的电动势和内阻。

A.待测干电池两节,每节电池电动势约为1.5 V,内阻为几欧姆B.直流电压表V1、V2,量程均为3 V,内阻约为3 kΩC.定值电阻R0未知D.滑动变阻器R,最大阻值为RmE.导线和开关(1)根据如图甲所示的实物连接图,在图乙方框中画出相应的电路图。

甲乙(2)实验之前,需要利用该电路图测出定值电阻R0,方法是先把滑动变阻器R调到最大阻值Rm,再闭合开关,电压表V1和V2的读数分别为U10、U20,则R0= (用U10、U20、Rm表示)。

丙(3)实验中移动滑动变阻器滑片,读出电压表V1和V2的多组数据U1、U2,描绘出U1-U2图象如图丙所示,图中直线斜率为k,与横轴的截距为a,则两节干电池的总电动势E= ,总内阻r= 。

(均用k、a、R0表示)3.(16分)(2018·全国卷Ⅰ)某实验小组利用如图甲所示的电路探究在25~80 ℃范围内某热敏电阻的温度特性。
