加工中心主轴回转精度试验发布时间:2021-08-10T09:24:06.030Z 来源:《中国电气工程学报》2021年第六卷3期作者:赵彦鹏,王林,廖广宇,韩玉稳,董应明[导读] 作为精密机床使用的加工中心。
主轴回转运动误差主要由轴向窜动、径向跳动和角度摆动三种形式分别对加工精度造成影响。
赵彦鹏,王林,廖广宇,韩玉稳,董应明云南省机械研究设计院/云南省机电一体化应用技术重点实验室,云南昆明 650031摘要:作为精密机床使用的加工中心。
主轴回转运动误差主要由轴向窜动、径向跳动和角度摆动三种形式分别对加工精度造成影响。
对加工中心主轴回转精度进行测量,介绍测量的方法,后期数据处理并进行误差分析。
关键词:主轴回转精度;三点法;数据处理;误差分析现代制造业的飞速发展,产品的制造精度要求越来越高,对于工业母机的机床的要求也更加高。
特别是作为精密机床使用的加工中心。
主轴回转运动误差主要由轴向窜动、径向跳动和角度摆动三种形式分别对加工精度造成影响。
主轴回转精度的检测是机床设计、制造、调整和维修的重要环节,是提高机床加工精度的重要措施。
1、机床主轴回转精度的概念主轴回转误差是指主轴各瞬间的实际回转轴线相对其平均回转轴线的变动量。
产生主轴径向回转误差的主要原因有:主轴几段轴颈的同轴度误差、轴承本身的各种误差、轴承之间的同轴度误差、主轴绕度等。
因为机床的主轴传递着主要的加工运动,故其回转误差将在很大的程度上决定工件的加工质量。
2、加工中心主轴回转精度试验2.1试验内容及目的被测对象为TGK4663A加工中心主轴,采用动态测量法通常是选用一种测量传感器,利用传感器测得的位移信号进行分析处理。
2.2试验参考依据GB/T17421.7 《机床检验通则第七部分;回转轴线的几何精度》2.3测量装置及示意图2.5试验条件(1)试验的机床为按相关国家、行业等标准检验合格的产品;(2)试验前让主轴以中速(3000r/min)空运转30min;(3)试验前校正测量棒,在安装传感器位置处,使测量棒的径向跳动小于15μm;(4)试验时,传感器距主轴前定位端盘距离为180mm;(5)试验时,X轴、Y轴、Z轴及B轴不做进给运动。
主轴动态回转误差测试及分析作者:沈阳机床来源:《CAD/CAM与制造业信息化》2013年第03期本文探讨了关于数控机床主轴动态回转误差的测试及分析问题,首先简要介绍了回转误差的组成、产生的原因及对加工精度的影响等,然后深入研究了回转误差的计算和分析,并编制了分析程序,提供了具体的分析实例。
一、引言机床主轴回转轴误差运动是指在回转过程中回转轴线偏离理想轴线位置而出现的附加运动,是评价机床动态性能的一项重要指标,是影响机床工作精度的主要因素。
回转轴误差运动的测量和控制,是各种精密设备及大型、高速、重载设备的重要技术问题之一。
通过对回转轴误差运动的测定,可以了解回转轴的运动状态和判断产生误差运动的原因。
机床主轴回转误差的测量方法有打表测量、单向测量和双向测量等。
造成机床回转误差的原因有主轴传动系统的几何误差、传动轴偏心、惯性力变形和热变形等误差,也包括许多随机误差。
通过径向跳动量和轴向窜动量测试实验可以有效满足对回转精度测量的要求。
二、回转误差的运动组成机床主轴的回转误差可以分为三种基本形式:①与回转轴线平行的轴向位移(纯轴向窜动);②与回转轴线平行的径向位移(纯径向跳动);③倾斜(纯角度摆动)。
如图1所示。
一般情况下,这三种基本形式的误差是同时存在的,产生的加工误差也是三种形式误差影响的叠加。
径向误差的大小取决于测量头的轴向位置,轴向误差的大小取决于测量头在测量平面上的径向位置。
因此必须说明评定时选择的轴向和径向位置。
三、回转误差产生的原因机床主轴回转误差产生的原因是多种多样的,各种原因对机床主轴运动的影响也不尽相同。
一方面有机床主轴传动系统的几何误差、转动轴系质量偏心产生的误差、所受惯性力变形产生的误差及设备热变形产生的误差等系统性(确定性)误差。
如机床主轴轴系中的轴套、机床主轴轴颈及滚动体的形状误差,特别是滚动件有尺寸误差时,机床主轴将产生有规律的位移。
另一方面,机床主轴回转误差产生的原因还有许多随机误差,如工艺系统的振颤对机床主轴回转的影响等。
实验一机床主轴的回转误差运动测试随着科学技术的飞速发展,很多行业对回转轴差动误差的测量都极为重视,例如,有许多行业的设备都需要高精度的机械零件,它们的形状误差和表面粗糙程度往往要求在0.1~0.25μm以下。
要加工出这样高精度的机械零件,需要多方面的条件来配合才能够满足要求,其中的机床主轴的回转精度是最关键的条件之一。
而测量主轴的误差运动则可以了解机床主轴的回转状态及产生误差的原因,对机床的加工而言,它可以用来预测机床的理想加工条件下所能达到的最小形状误差,并判断产生加工误差的原因。
本实验对如何正确测量机床主轴的误差运动进行一些探讨。
一、有关的基础知识1 轴误差运动理想回转轴线——回转轴运转时,其轴心线在空间的位置稳定不变,即与空间的一条直线相重合,且无轴向的相对移动,我们就称这条固定直线为理想轴线。
但实际上,回转轴组件由于各零件的加工误差及安装误差存在,它的回转轴线在空间的位置是漂移的,并非固定不变。
那么,我们就把回转过程中实际的回转轴轴心线对理想线的相对位置的相对位移定义为回转轴的误差运动。
在实际研究中,往往根据不同的研究对象和目的,可以将理想轴线有选择地和不同的元件“固接”在一起。
例如,我们研究轴承时,可以把理想轴线和轴壳“固接”,这时的误差运动是回转过程中回转轴线对轴承壳体的相对运动,反映出轴承的回转质量,如果研究的是加工设备(如机床),对刀具回转类机床,理想轴线可以与工件“固接”;对于工件回转加工类机床,理想轴线则可与刀具“固接”;这时主轴的回转误差运动就是刀具——工件之间的相对位移,反映出来的是加工误差。
但应注意,回转误差运动是一个复杂的合成误差,它是由几个方向的误差所组成,下面来具体分析(见图1-1):总的来讲,实际回转轴线对理想轴线AB在每一个瞬间的相对运动可以分解为三类五个运动:纯轴向运动z(t),纯径向运动x(t)和y(t),倾角运动α(t)和β(t)。
从分解的五种运动的特点可看出,径向误差运动r(t)是由纯径向运动x(t) 、y(t) 和倾角运动α(t)、β(t)合成的结果。
简要叙述机床回转轴回转精度检测的实验方案如何检测机床主轴回转的精度【按】由于机床回转误差可能会造成主轴传动系统的几何误差、传动轴偏心、惯性力变形、热变形等误差,也包括许多随机误差,所有机床主轴回转精度的检测,便成了评价机床动态性能的一项重要指标。
通过径向跳动量和轴向窜动量测试实验可以有效的满足对回转精度测量的要求。
检测机床主轴回转精度的方法有打表测量、单向测量、双向测量等几种。
一、机床主轴回转精度测量的理论与方法机床主轴回转精度是衡量机械系统性能的重要指标,是影响机床工作精度的主要因素。
机床主轴回转误差的测量技术对精密机械设备的发展有着重要作用。
机床主轴的回转误差包括径向误差和轴向误差。
轴向回转误差的测量相对比较简单,只需在机床主轴端面安装微位移传感器,进行一维位移量的测量即可。
因此机床主轴回转误差测量技术的研究焦点一直集中在径向误差的精确测量上。
(参阅数控机床主轴轴承的温度控制与其工作原理阐述)1)打表测量方法早期机床主轴回转精度不太高时,测量机床主轴误差的常用方法是将精密芯棒插入机床主轴锥孔,通过在芯棒的表面及端面放置千分表来进行测量。
这种测量方法简单易行,但却会引入锥孔的偏心误差,不能把性质不同的误差区分开,而且不能反映主轴在工作转速下的回转误差,更不能应用于高速、高精度的主轴回转精度测量。
除此之外也有采用测量试件来评定主轴的回转误差。
2)单向测量方法单向测量法又称为单传感器测量法。
由传感器拾得“敏感方向”的误差号,经测微仪放大、处理后,送入记录仪,以待进一步数据处理。
然后以主轴回转角作为自变量,将采集的位移量按主轴回转角度展开叠加到基圆上,形成圆图像。
误差运动的敏感方向是通过加工或测试的瞬时接触点并平行于工件理想加工的表面的法线方向,非敏感方向在垂直于第三方向的直线上。
单向测量法测量的主轴回转误差运动实质上只是一维主轴回转误差运动在敏感方向的分量。
因此单向测量法只适用于具有敏感方向的主轴回转精度的测量,例如工件回转型机床。
探讨机床主轴回转生产误差测试1 概述在机械生产的过程中,对于机床方面的加工技术中会出现多种的问题,其中包含有加工设计中出现的误差。
错误可以避免,但是误差是无法避免的,可以做到的是将误差的值调整到接近正常值的范围之内。
在机床生产中,主轴的回转方面的误差就是一项需要改进的项目。
主轴回转误差发生后,会对机械的零件加工形状和质量造成一定的影响,直接影响到机械零件表面的平滑程度。
其中主轴回转所产生的误差如下图所示:图1 主轴回转误差立体示意图主轴回转生产误差是在机床主轴运行过程中,在一瞬间回转轴线与平行轴线之间发生的水平方向和竖直方向出现的位移差,也就是通常情况下所说的误差。
其中水平轴线是在主轴运动瞬间运动趋势所得到的位移数据后,经过加权得到的平均位置。
主轴回转生产误差主要有三种具体的形式:单一水平轴向跳动、单一竖直轴向跳动和单一偏角转动。
在这三种形式当中,前两者被统一称作主轴轴向回转误差,这两者出现的误差会在机械零件加工中直接对原件后期生产造成一定的影响。
在出现主轴轴向回转误差时,纠正处理起来相对来说较为简单。
只要在主轴的端处安装有位移传感器,在机床运行过程中,主轴发生偏移就可以在传感器中现实出来,技术人员就可以根据位移误差值对机械进行调整。
同时对于机床主轴的回转生产误差值进行测试,寻找最为合适的生产模型。
下面就测试的相关技术进行研究。
2 误差分离测试技术误差分离技术是通过信息源变换或模型参数估计的方式使有用的信号分量与误差分量相分离的—种测量技术。
测量过程是:通过测量方法和测量装置的适当设计,改变误差分量与有用信号间的组合关系,并从信息源(误差分量与有用信号相混迭的信息源)的不同位置拾取信号,再根据在不同位置处拾取的信号间的联系,建立起误差分量与有用信号间的确定的函数关系,最后经相应的运算处理,使误差得以分离。
测量过程的结构模型,如下图所示:图2 误差分离技术结构模型用位移传感器进行主轴回转误差测量时,由于实际的主轴回转轴心是不可见的,不能直接对其测量,而只能通过对装在主轴上的标准件(标准球或标准棒)或主轴外围轮廓的测量来间接测得主轴轴心运动。
五轴机床回转轴精度检测摘要:与三轴机床相比,五轴机床能加工复杂曲面,具有加工效率高、装夹方便等优点。
然而,五轴机床的结构更复杂,两个回转轴会引入额外的几何误差,从而极大地影响了机床精度。
关键词:五轴机床;误差;检测五轴数控机床是现代制造技术的关键设备,用于加工高精度、复杂的曲面零件,其精度和技术水平在一定程度上决定了当前的工业水准。
五轴数控机床以其加工精度高、可靠性高、柔性好等优点,在航空航天、航海、医疗设备、军事等先进现代制造领域取得了巨大成就,得到了广大用户的认可,为制造企业的进一步研究做好了铺垫。
一、五轴数控机床发展概况五轴加工中心是一种专门用于加工机翼、叶轮、叶片、重型发电机转子等具有复杂空间曲面零件的高科技含量、高精密度的现代数控加工中心。
其优点为:①能加工一般三轴联动机床不能加工或无法一次装夹加工完成的自由曲面,节省装夹次数和时间。
②可提髙空间曲面加工精度、效率、质量。
一直以来,国内五轴数控机床相对于国外整体水平还较低,主要原因在于机床关键功能还未实现自主研发,与国外同类产品相比,国产机床稳定性、精度等指标较差,同时,在高精度技术含量精密机床方面,国外对我国实行技术封闭和进口限制,目前国内市场上的五轴机床仍以进口机床为主。
但国家十分重视机床行业的发展,2009年初启动了“高档数控机床与基础制造装备”国家科技重大专项,重点支持高档数控机床、基础制造装备、数控系统、功能部件、工具、关键部件、共性技术等方面的研发,且在各高校及相关企业的共同努力下,我国五轴数控机床技术也得到了飞速发展,已逐渐形成为较成熟的产品。
国内著名的五轴数控机床生产厂家有沈机集团、大连机床厂、济南二机床、昆明机床厂、普什宁江机床厂等。
随着经济的发展和国防建设的需要,用户对设备需求正向柔性、生产效率、功能多样和高性能等个性化需求方向转移,由此也促进了数控机床向高速高效化、模块化、高精度和复合加工等方向发展,对带动和提升我国机床工业水平具有重要战略意义。
机械制造测试题一、是非题(10分)1.只增加定位的刚度和稳定性的支承为可调支承。
(×)2.机械加工中,不完全定位是允许的,而欠定位则不允许。
(√)3.一面双销定位中,菱形销长轴方向应垂直于双销连心线。
(√)4.装配精度要求不高时,可采用完全互换法。
(×)5.车削细长轴时,工件外圆中间粗两头细,产生此误差的主要原因是工艺系统刚度差。
(√)6.机床的热变形造成的零件加工误差属于随机性误差。
(×)7.机床的传动链误差是产生误差复映现象的根本原因。
(×)8.工序集中则使用的设备数量少,生产准备工作量小。
(×)9.工序余量是指加工内、外圆时加工前后的直径差。
(×)10.工艺过程包括生产过程和辅助过程两个部分。
(×)二、填空(30分)1.机械加工中,加工阶段划分为(粗加工)、(半精加工)、(精加工)、(光整加工)。
2.达到装配精度的方法有(互换法)、(调整法)、(修配法)。
3.加工精度包括(尺寸)、(形状)、(位置)三方面的内容。
4.定位误差由两部分组成,其基准不重合误差是由(定位基准)与(工序基准)不重合造成的,它的大小等于(两基准间尺寸)的公差值。
5.圆偏心夹紧机构中,偏心轮的自锁条件是(eD)20~14(),其中各符号的意义是(D为圆偏心盘的直径;e为偏心量)。
6.机床主轴的回转误差分为(轴向跳动)、(径向跳动)、(角度摆动)。
7.机械加工中获得工件形状精度的方法有(轨迹法)、(成型法)、(展成法)等几种。
8.机床导轨在工件加工表面(法线)方向的直线度误差对加工精度影响大,而在(切线)方向的直线度误差对加工精度影响小。
9.选择精基准应遵循以下四个原则,分别是:(基准重合)、(基准统一)、(互为基准)、(自为基准)。
10.夹具对刀元件的作用是确定(刀具)对(工件)的正确位置。
11.划分工序的主要依据是( 工作地点不变)和工作是否连续完成。
实验主轴回转精度的测定一、 概述随着机械制造业的发展,对零件的加工精度要求越来越高,由此对机床精度要求也越来越高。
作为机床核心——主轴部件的回转误差运动,直接影响机床的加工精度,它是反映机床动态性能的主要指标之一,在《金属切削机床样机试验规范》中已列为机床性能试验的一个项目。
多年来,国内外一直在广泛开展对主轴回转误差运动测量方法的研究,并取得一定的成果。
研究主轴误差运动的目的,一是找出误差产生的原因,另一是找出误差对加工质量影响的大小。
为此,不仅对主轴回转误差运动要能够进行定性分析,而且还要能够给出误差的具体数值。
过去流行的测试与数据处理方法,是传统的捷克VUOSO双向测量法和美国LRL单向测量法。
前者适用于测试刀具回转型主轴径向误差运动,后者适用于测试工件回转型主轴径向误差运动。
两种方法都是在机床空载或模拟加工的条件下,通过对基准球(环)的测量,在示波器屏幕上显示出主轴回转而产生的圆图象。
将圆图象拍摄下来便可用圆度样板读取主轴径向误差运动数值。
这种测试方法虽然能够在试验现场显示图形,直观性强,便于监视机床的安装调试,但也存在一些不足,如基准钢球的形状误差会复映进去,不能反映切削受载状态,存在一定的原理误差等。
所以测量精度难以提高,实际应用受到一定限制。
经过多年的研究,目前主轴误差运动主轴误差运动的测试与数据处理方法有了很大的改进,引入频镨分析理论和FFT变换技术,通过用计算机来进行测量数据处理,使整个测量过程更方便、数据处理更科学、测量结果更正确。
二、 实验目的1.了解机床主轴回转误差运动的表现形式、定义、评判原则、产生原因及对机床加工精度的影响。
2.懂得主轴回转误差的测量方法及实验原理。
三、 主轴径向误差运动的测试原理及方法1.主轴回转误差运动主轴回转时,在某一瞬时,旋转的线速度为零的端点联线为主轴在该瞬时的回转中心线。
理想情况下,主铀回转中心线的空间位置,相对于某一固定参考系统应该是不随时间变化的。
主轴回转误差测量技术及其仪器调研报告主轴的性能对产品质量的影响至关重要。
当认识了主轴的性能,就可以预测和控制零件的加工精度;工件的位置精度、粗糙度和表面光洁度都与主轴性能有关。
因此,工况下测量主轴的性能是很必要的,只有测量主轴回转才能从更深层面上来控制加工质量,进而加深对机床的了解。
通过测试可以优化主轴转速,通过温升曲线可获知机床的预热时间,通过冲击试验前后数据的对比分析,可检查主轴的损坏程度。
我公司此方面存在的问题目前公司机床主轴装配上只能依赖师傅经验,无法动态测试主轴回转轴心轨迹,亦无法知道机床主轴在磨削受力、温度变化的动态特性。
为提高机床产品精度,为机床主轴加工生产装配提供理论依据,此项试验研究急需开展!一、国内现状1、仪器方面目前国内仪器研制方面主要停留在软件开发方面,数据处理硬件亦无成熟稳定产品,并且需要自行配套传感器及装夹夹具和标准钢球。
主要厂家有:● 北京派莱博测头直径:测头工作面有效直径3mm测量范围:40微米~140微米(间隙)线形度:±0.05% 0.1%分辨能力:1纳米带宽: DC 500HzDC 3kHz2、应用方面国内做主轴轴心轨心测试的主要停留在高校实验室和一些研究所,还有一些飞机制造等精密主轴回转使用。
一方面夹具是自行设计,软件自行开发,另一方面是进口国外成熟的仪器。
二、国外1、仪器方面● Micro-Epsilon(德国) S601-0.2测量范围:200微米线形度:±0.2% 0.4%分辨率:8纳米带宽:6kHz(-3dB)● Lion Precision(美国) CPL290测量范围为100微米时线形度:±0.3%F.S. 0.6%分辨率:0.004% F.S.100微米X0.004%=4纳米带宽:10kHz(5%) 15kHz(3dB)● MTI Instruments(美国) AS9000分辨率:纳米级线性度:0.2%带宽:500Hz(标准)2、应用方面外国精密机床已把主轴回转误差测量作为机床精度检测必选项图为精密车床主轴回转精度检查(白色线为位移传感器,车头主轴端面装有标准钢球)三、美国LION主轴误差测量仪详细技术资料主要功能:可采集跟踪主轴瞬时转速变化、轴心轨迹、轴向位移,热变形配置:电涡流传感器及配套夹具、标准钢球及相关配套夹具、操作控制箱、处理软件。
《汽车制造工艺学》试题库一、填空1. 主轴回转作纯径向跳动及漂移时,所镗出的孔是_椭圆__形。
2. 零件的加工质量包括_和_。
3. 零件光整加工的通常方法有_、研磨、超精加工及_等方法。
4. 机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_5. 工艺过程是指生产过程中,直接改变生产对象形状、尺寸、相对位置、及性质的过程。
6. 零件的几何(尺寸,形状,位置)精度、表面质量、物理机械性能是评定机器零件质量的主要指标。
7. 加工经济精度是指在正常加工条件下(采用符合标准的设备,工艺装备和标准技术等级的工人,不延长加工时间)所能保证的加工精度。
8. 轴类零件加工中常用两端中心孔作为统一的定位基准。
9. 零件的加工误差指越小(大),加工精度就越高(低)。
10. 粗加工阶段的主要任务是获得高的生产率。
11. 精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
12. 工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差,调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
13. 零件的加工误差值越小(大),加工精度就越高(低)。
14. 机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面。
15. 通过切削加工方法获得工件尺寸的方法有试切法、静调整法、_定尺寸刀具法__、主动及自动测量控制法。
16. 主轴回转作纯径向跳动及漂移时,所镗出的孔是_椭圆形______。
17. 工艺上的6σ原则是指有__99.73%_____的工件尺寸落在了3σ范围内18. 零件的材料大致可以确定毛坯的种类,例如铸铁和青铜件多用_铸造____毛坯19. 表面残余拉应力会_加剧_ (加剧或减缓)疲劳裂纹的扩展。
20. 切削液的作用有_冷却___、润滑、清洗及防锈等作用。
21. 磨削加工的实质是磨粒对工件进行_切削__、滑擦和刻划三种作用的综合过程。
22. 在受迫振动中,当外激励频率近似等于系统频率时,会发生_共振______现象。
主轴作为精密加工机床的核心部件,影响着机床加工精度。
机床的工作性能和寿命都会受到主轴动态误差的影响。
加工工件的圆度、表面粗糙度和平面度都与主轴有关。
通过对主轴动态精度进行测试和分析,为进一步提高机床的加工精度,研发改良型号的机床提供数据支持和理论保障。
因此,主轴的动态误差测试具有重要意义。
国内外很多学者对主轴动态误差进行了大量的研究。
孙艳芬[1]介绍了主轴回转误差的概念及其基本形式,分析了它对加工精度的影响。
王莹等人[2]对主轴系统动态误差和热漂移误差进行了测试与分析。
朱永生等[3]对主轴动态回转误差进行了实验研究,测试分析了主轴回转误差受转速的影响。
许颖等人[4]研究了主轴转速和温升对主轴动态误差的影响。
刘阔等人[5]在不同的转速下对主轴的动态误差进行了测试,并对主轴动态误差随转速的变化进行了分析; 包丽等人[6]结合模态对加工中心主轴动态误差进行了研究。
靳岚等人[7]同时在两个方向上对主轴的回转误差进行动态测试。
以上研究对于主轴动态误差研究有着很大实用价值,实验往往对单一机床在一种测试方法下对主轴进行动态测试,缺乏对比,没有考虑到安装、工况对主轴精度的影响,不能发现同一类型机床产品主轴动态精度变化的普遍规律。
文中对同一批次、同一型号的3 台立式加工中心,分别对主轴动态误差进行测试。
主轴的动态误差测试主要包括径向动态误差、轴向动态误差、最小径向间隙。
综合比对、分析3 台机床数据异同,找出主轴动态误差较大的普遍原因,以提高主轴工作运行的平稳性和加工精度。
1 、主轴动态误差概念及其影响因素主轴动态误差就是主轴在一定转速工作下的回转误差,机床主轴回转是机床最基本的成型运动,是决定工件圆度的主要因素之一。
主轴回转精度可以定义为: 主轴回转线在回转时相对于其平均周线的变动量在误差敏感方向的最大位移[8]。
它可以是径向跳动、轴向跳动或摆动,如图1 所示。
一般情况下3 种误差同时存在,并相互叠加,影响主轴精度。

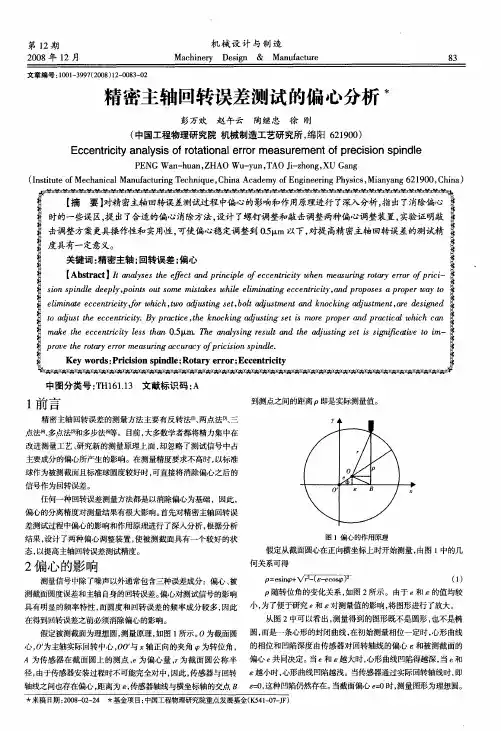

高速主轴回转误差动态测试与分析靳岚;燕昭阳;谢黎明;苟卫东;施东兴【摘要】It applies two-way method to design a testing system to do the dynamic testing of spindle's rotational error. The system consists of one high precision of standard rod, two non-contact displacement sensors and one LMS TEST. LAB of collector. It expounds the principle of the testing of rotational errors, for the eccentric proposition of standard rod in testing of spindle, and proposes an effective solution, and takes an experimental study.%应用双向法设计测试系统,对主轴的回转误差进行动态测试.该系统由高精度标准棒、非接触位移传感器和LMS TEST,LAB采集器组成.阐述了回转误差的测试原理,针对机床主轴测试中标准棒的安装偏心问题,提出了有效解决方法,并进行了实验研究.【期刊名称】《制造技术与机床》【年(卷),期】2012(000)004【总页数】3页(P93-95)【关键词】回转误差;偏心;最小二乘法;高速主轴【作者】靳岚;燕昭阳;谢黎明;苟卫东;施东兴【作者单位】兰州理工大学机电工程学院,甘肃兰州 730050;兰州理工大学机电工程学院,甘肃兰州 730050;兰州理工大学机电工程学院,甘肃兰州 730050;青海一机数控机床有限责任公司,青海西宁 810018;兰州理工大学机电工程学院,甘肃兰州 730050【正文语种】中文【中图分类】TH161随着高速、高精密机床的发展,在机械加工过程中,高速主轴的回转误差已经成为影响工件加工精度的关键因素,它直接影响到被加工零件的几何形状精度和表面粗糙度[1]。
实训三机床主轴的回转误差运动测试
1.实验目的
加工高精度的机械零件,对机床主轴的回转精度有非常高的要求。
测量机床主轴的误差运动可以了解机床主轴的回转状态,分析误差产生的原因。
通过机床主轴回转误差运动测试,要求学生:
(1) 了解机床的主轴回转误差运动的测试方法。
(2) 熟悉传感器的基本工作原理。
(3) 掌握传感器的选用原则及测试系统的基本组成。
(4) 熟悉并掌握仪器的基本操作方法。
(5) 基本掌握数据处理与图像分析方法。
2.实验原理
本实验使用两种方法进行误差运动测试:
(1) 带机械消偏的单向法直角座标显示的误差运动测试,见本实验的背景材料
中的图1-9。
(2) 电气消偏单向法圆图像显示的回转轴误差运动测试,见本实验的背景材料
中的图1-13。
3.实验对象
以C6140普通车床的回转主轴为研究对象,测试其在回转情况下的误差运动。
根据测试数据,用图像分析方法表示误差运动,分析误差运动产生的原因。
4.主要实验仪器和设备
(1) C6140普通车床
(2) 回转精度测试仪
(3) 涡流测振仪
(4) 信号发生器
(5) 双踪示波器
(6) 数字式万用表
(7) 可调偏心的测量装置
5.实验步骤
1.1.1 5.1 带机械消偏的单向法直角座标显示的回转轴误差运动测试
(1) 按照仪器的操作说明,熟悉系统所用各仪器控制面板上的旋钮、按键的作
用及操作方法;
(2) 按照原理框图正确地将系统中各仪器的信号线连通;
(3) 调整标准盘1(作为补偿信号)和标准盘2(作为误差的测量信号)的偏心量,
标准盘2的偏心量e2应尽可能小,仅稍大于被测量轴回转误差值,以保证得到信号即可,偏心量一般调整到0.03mm~0.05mm;标准盘1的偏心量e1应尽可能调大,大到使被测量轴回转误差值相对于偏心量可以忽略不计,及得到一个接近于纯偏心信号的光滑曲线,但因受涡流传感器工作间隙的限制,偏心量无法无限制地加大,一般调到0.40mm~0.60mm即可,并使e1和e2相差180o;
(4) 经指导老师检查系统连接正确后,接通电源预热仪器;
(5) 按测振仪使用要求调整好涡流传感器的工作间隙;
(6) 调整好机床转速,启动机床;
(7) 调整测振仪灵敏度,使之满足下面的关系式:e1.k1传感.k1测振仪= e2.k2传感.k2测振
仪
(8) 将满足以上关系式的两路输出信号经加法器(借用回转精度测试仪后面板
上的加法器,此时应将总接口插板抽出)相加,在示波器上得到误差曲线,曲线上最高点与最低点的高度差即为圆度误差的相对值,曲线最大的垂直度即为粗糙度的相对值;
(9) 标定,方法为:用正弦信号发生器输出一标准正弦信号,使其幅值为测振
仪当前档位(如30um档)的满量程输出的电压值,将该正弦信号送入加法器输入端,在示波器上得到一幅值为A mm的正弦信号,则该测量系统的标定系数为30um/A mm;
(10) 求出绝对误差=相对误差(mm)×30um/A mm;
(11) 停机床、关仪器,并拆除仪器的所有连接线,整理现场。
1.1.2 5.2 电气消偏单向法圆图像显示的回转轴误差运动测试
(1) 按照仪器的操作说明,熟悉系统所用各仪器控制面板上的旋钮、按键的作
用及操作方法;
(2) 按原理框图正确连接好系统,仅用误差测量信号(即标准盘2的信号),
并将回转精度测试仪的总接口板插入插座中;
(3) 经指导老师检查连线无误后,接通电源预热仪器;
(4) 调整好机床转速,启动机床;
(5) 调整基圆:
(6) 回转精度测试仪产生基圆的原理:将测振仪的输出信号接入回转精度测试仪的S输入端,由带通III从该信号选出与主轴同频的一次谐波,为了消除机床振动所引起的一次谐波的幅值变化对基圆的影响,用限幅放大器对一次谐波进行限幅,再用带通I选出稳定的一次谐波,然后将一次谐波分为两路,一路经移相器B移相90o,另一路不移相,将两路信号送示波器垂直输入端(Y端)和水平输入端(X端)叠加而产生基圆。
(7) 基圆的调整:首先根据机床转速n确定带通III和带通I所要通过的一次谐波的频率。
(8) 调节带通III的频率粗调开关,使一次谐波的频率包括在开关所指的频率范围内,如机床n=900转/分,则频率f=900/60=15Hz,粗调开关置在30位置。
调整频率微调电位器,直到示波器上出现的正弦信号的幅值为最大(将带通III的输出端与示波器的Y端相连)。
带通I的调整与带通III相同。
(9) 将示波器的X、Y端分别接回转精度测试仪的X、Y输出端,调节移相器B的移相旋钮,使输出输入端相差90o(在示波器上得到一正椭圆图形),再调整增益电位器改变其幅值,在示波器上得到一个真圆,这个圆就是基圆。
(注意:调整基圆时一定将移相器A的增益关断)
(10) 测量,将测振仪的输出信号同时接到回转精度测试仪的R输入端,调节移相器A的移相旋钮和增益电位器,使相位与R端信号相差180o,幅值等于R端信号基波的幅值,两者经加法器3相加,达到消偏的目的。
将已消偏的纯误差信号叠加到基圆上(由仪器内部完成),在示波器上得到的图形即为误差圆图像;
(11) 将所得到的圆图像用最小二乘方圆进行处理得到圆度误差的相对值(实际操作是用一同心圆模板来套曲线,这时有一内接圆和一外接圆,两圆的半径差即为误差值,但应注意这样的两同心圆与误差的接触形态应满足最小条件——即同心圆的内、外接圆至少应各有二点与曲线接触,且内外圆节点应该是相同的。
)曲线以图面中心为基准所得到的最大宽度即为粗糙度的相对值;
(12) 标定:保持基圆的状态不变(去掉R端信号,关断移相器A的增益电位器),将一标准正弦信号输入R端,该信号幅值等于测振仪当前档位(如30um 档)满量程的输出电压值,这时示波器上获得一花瓣图形,调整标定信号频率使花瓣图形稳定,则花瓣的高度A(mm)代表的就是测振仪的满量程值30um,即标定系数为30um/Amm;
(13) 求出绝对误差=相对误差(mm)×30um/A(mm);
(14) 停机床、关仪器,并拆除仪器的所有连接线,整理现场。
6.实验报告
实验报告要包括以下内容:
(1) 实验目的和意义
(1) 实验原理和方法
(2) 实验仪器及设备、耗材
(3) 实验方案(实验方案设计、实验手段,操作步骤)
(4) 实验原始记录(实验数据记录、现象记录、实验过程发现的问题)
(5) 实验数据结果
(6) 实验数据分析
a)实验数据图表处理
b)实验结果分析
c)实验中出现问题的分析
d)实验误差分析及其改进对策
e)分析误差运动产生的原因
7.预习思考题
(1) 测量传感器应该选择什么类型的传感器,为什么?传感器如何正确安装?
(2) 标准圆盘1和2如何调整,应注意什么?
(3) 图1-13(见机床主轴误差运动测试背景材料)中带通I、带通II、限幅器、
移相器A、移相器B和乘法器的作用是什么?
(4) 如何得到回转轴误差运动的真实值?如何标定,标定中应注意什么?
(5) 如何用最小二乘方园对获得的圆图像进行处理?
(6) 如果传感器安装时,没有完全垂直机床主轴,测试结果和上述结果有什么
不同,为什么?。
