医用内窥镜

第三章医用内窥镜内窥镜是用来观察内部体腔的，通过它能直接观察到内脏器官的组织形态。

内窥镜已成为医疗诊断的可靠工具。

专门用于诊察的内窥镜常常冠以具体名称以指明其用途。

例如，胃镜用于诊察胃，膀胱镜用于诊察膀胱。

早期的内窥镜附有刚性管子，管中的光学系统可使所研究或诊断的组织成清晰像，这种内窥镜叫做硬性内窥镜。

随着纤维光学技术的发展，制成了用光导纤维束传像和导光的内窥镜，这种内窥镜称作纤维内窥镜。

由于它的柔软和良好的操作性能，在医学上得到广泛的应用和迅速的发展。

近年来，在纤维内窥镜上采用激光进行手术，对急性消化道出血或其它病灶进行光凝止血和治疗，这是内窥镜发展上的一个新动向。

光学内窥镜的发展已有一百余年的历史。

早期的内窥镜利用透镜、棱镜、反光镜等光学元件，以金属管子为外壳，是硬直管型的内窥镜。

其光源采用小电珠内光源或钨丝灯外部反射光源，照明亮度很低，影像不够清晰，观察盲点多，诊断效果较差。

这种直管型内窥镜插入人体内腔各部位很困难，会给病人带来很大的痛苦。

本世纪50年代初期出现纤维光学以后，医用内窥镜技术得到迅速的发展，出现了以光导纤维束代替透镜棱镜等作为导光传像的元件，以光导纤维束外接冷光源的纤维内窥镜。

目前纤维内窥镜已成为医学上诊断某些疑难病必不可少的工具。

§3.1 硬性内窥镜硬性内窥镜的种类很多，常用的有膀胱镜，鼻咽镜，腹腔镜，子宫镜，声带镜、关节镜、输尿管—肾镜等。

各种内窥镜的光学原理和机械原理很相似，只是根据各种不同的使用条件，其光学系统和机械有少许差异。

下面以国产膀胱镜为例，对其光学系统和结构作简略介绍，一、光学系统1877年，迈克思·尼兹(Max Nitzc)发明了膀胱镜。

膀胱镜除能对膀胱直接观察外，还可间接对肾脏疾病、前列腺疾病进行诊断。

通过膀胱镜的各种手术器械可进行病变组织活体取样、电烧灼、碎石、切割肿瘤等手术。

膀胱镜有很多种，但基本结构都包括镜鞘与窥镜两个部分。

窥镜是膀胱镜的光学部分，由一系列透镜组成，其作用是把膀胱内观察到的物体通过光学系统成像在观察者的视网膜上，因此对光学元件的质量要求较高。

医用内窥镜原理医用内窥镜是一种常用于医疗检测和手术治疗的设备，它能够通过特殊的技术和设备，将细长的内窥镜引入人体内部进行检测或手术治疗。

在医学领域中，医用内窥镜广泛应用于消化道、泌尿道、呼吸道等体内腔道的检查和治疗。

医用内窥镜的原理主要涉及了光学、机械和电学等多个领域，下面将详细介绍医用内窥镜的原理及其应用：（一）光学原理医用内窥镜的光学原理主要是利用显微镜的原理，通过镜片和光纤传送光线来观察人体内部的构造和病变情况。

医用内窥镜的镜头采用了高度精密的光学元件，包括镜片、棱镜、镜筒、光纤等，这些元件能够将光线经过反射、折射、聚焦等变换，最终形成视觉图像。

医用内窥镜的镜头通常由镜筒、棱镜、目镜和光纤组成。

镜筒是长形的金属管，其前端连接着棱镜，棱镜的作用是将进入镜筒的光线进行反射和折射，从而形成一个清晰明亮的图像。

镜筒内部附有光纤和目镜，光纤的作用是通过其内部的微小细节，将光线传递到目镜中。

然后通过调节镜筒和目镜的位置以及拉伸光纤的程度，就可以调整成像的位置和清晰度。

（二）机械原理医用内窥镜的机械原理主要是由人工控制和电机控制两种方式。

人工控制是指由医生通过手动控制内窥镜的镜杆和扭转线，来操作内窥镜的方向和深度。

电机控制是指通过电机驱动内窥镜的镜杆和扭转线，以实现更精确、更稳定的操控。

医用内窥镜的镜杆和扭转线通常由多个灵活的铰链连接而成，使得镜头可以弯曲和转动，以达到查看体内深处的目的。

医用内窥镜还配有一个操作手柄，可以让医生轻松地进行控制。

内窥镜的镜杆内部还可以安装一些小型的器具，如双极电凝器、取活组织钳等，以便进行小型手术或治疗。

医用内窥镜的电学原理主要是应用电学技术进行检测和治疗。

医用内窥镜通常具有高频电刀、光导激光、电子剪等电切和凝固功能，使得医生可以进行小型手术或治疗。

内窥镜还可以与计算机相连接，通过数字化技术分析影像信息，形成高清晰度及三维图像。

在医学检测和治疗领域，医用内窥镜已经成为必不可少的一种设备。

医用内窥镜摄像机的组成
主要由三大部分组成：物镜 (内窥镜:硬管镜和软管镜) 2.电耦合器CCD3.医用监视器 4.冷光源及控制主机，另外可以加配电脑及采集卡,实现图像采集及存储功能物镜，指的就是内窥镜，这里主要拿硬管镜和软管镜来讲述。

硬管镜如下图
硬管镜范畴之内的膀胱镜电耦合器，是内窥镜摄像机的成像系统。

俗称：CCD
值得一提的是CCD摄像机的清晰度取决于CCD原件的好坏和整个电路系统对图像的处理还原能力，有很多厂家用了SONY的CCD元件就打出了SONY摄像机的噱头
医用监视器器
分为CRT医疗显示器、LCD医疗显示器。

如今大多使用LCD医用显示器，MOYOSUN魔言、台湾奇菱CHILIN、等知名品牌。

内窥镜摄像机成像显示系统，
内窥镜摄像机成像显示系统特别提到在连接硬管镜或软管镜时需要使用的光学接口，有标准C型防水变焦光学接口、标准C型防水硬直通光学几口等等。

医用内窥镜冷光源产品技术要求医用内窥镜冷光源是一种用于医疗领域的光源装置，用于提供高质量的照明和影像采集。

它是内窥镜系统中不可或缺的部分，对于诊断和治疗具有重要的作用。

下面将从技术要求的角度来介绍医用内窥镜冷光源的产品特点和要求。

医用内窥镜冷光源的光源要求具备高亮度和稳定性。

内窥镜在体内进行检查时，需要足够亮度的光源来提供清晰的照明，以便医生能够准确观察病变部位。

同时，光源的亮度需要保持稳定，避免因光源的不稳定而影响医学图像的质量。

医用内窥镜冷光源的光谱分布要求宽泛。

不同的组织和病变在不同波长的光下会有不同的反射和吸收特性，因此光源的光谱分布需要覆盖较宽的范围，以便医生能够观察到更多的细节和病变特征。

医用内窥镜冷光源的光线质量要求高。

光源产生的光线应该是均匀和稳定的，避免出现明暗不均或闪烁的情况。

高质量的光线可以提供清晰的照明效果，并且有助于减少对患者的光线刺激。

医用内窥镜冷光源的产品还需要具备可调节亮度的功能。

不同的检查和治疗场景可能需要不同亮度的光源。

例如，在进行组织检查时，可能需要较高亮度的光源来提供充足的照明；而在进行病变切除时，可能需要较低亮度的光源来减少组织的热损伤。

因此，光源需要具备可调节亮度的功能，以满足不同场景的需求。

医用内窥镜冷光源的产品还需要具备长寿命和可靠性。

医疗设备在使用过程中需要长时间连续工作，因此光源需要具备较长的使用寿命，以减少更换光源的频率。

同时，光源需要具备可靠性，保证在使用过程中不会出现故障，避免对医疗工作的影响。

医用内窥镜冷光源的产品还需要具备良好的散热性能。

光源在工作过程中会产生热量，如果散热不良，不仅会影响光源的寿命，还可能会对内窥镜系统产生热损伤。

因此，光源需要具备良好的散热设计，以保证光源的稳定工作和安全使用。

医用内窥镜冷光源产品的技术要求包括高亮度和稳定性、宽泛的光谱分布、高质量的光线、可调节亮度、长寿命和可靠性以及良好的散热性能。

这些要求能够保证医用内窥镜冷光源的功能和性能，提供高质量的照明和影像采集，为医生的诊断和治疗提供可靠的支持。

内窥镜应用部分定义
内窥镜是一种医用成像医疗器械，主要用于内窥镜诊疗过程中提供通道、照明，并可以对体腔、中空器官和身体管道进行观察和操作。

医用内窥镜的构成包括软管、硬管（可进入人体）、透镜成像系统（用于捕获和传输患者内部器官成像）、图像处理系统（对捕获的图像进行数字化处理）、显示系统（将数字化图像呈现给操作者或观察者）、以及光源系统（传输光线提高被检查区域的可见度）。

按照成像原理，医用内窥镜可以分为电子内窥镜、光学内窥镜。

按照重复使用的次数，可以分为一次性内窥镜、可重复使用内窥镜。

按照镜体硬度，可分为硬镜、软镜。

医用内窥镜已经成为普外科、耳鼻喉科、泌尿外科、骨科、妇科等科室不可或缺的诊断和手术设备。

【导读】宫腔内窥镜是一种用于妇产科、辅助生殖和避孕器械的医疗设备，主要用于观察和诊断女性生殖系统的疾病和问题。

它由一个细长的镜筒和一个光源组成，通过将镜筒插入女性的阴道和子宫内，医生可以清晰地观察到子宫腔和宫颈的内部情况。

宫腔内窥镜产品介绍宫腔内窥镜是一种医疗器械，用于检查和治疗女性生殖系统相关问题。

它由一个细长的镜头和光纤组成，可以插入女性的阴道和子宫内，提供清晰的图像和观察。

以下是一些常见的宫腔内窥镜产品的介绍：刚性宫腔镜：刚性宫腔镜是一种较大直径的内窥镜，通常用于较复杂的宫腔检查和手术。

它具有较强的刚性和稳定性，可以提供更清晰的图像和更精确的操作。

柔性宫腔镜：柔性宫腔镜是一种较小直径的内窥镜，具有较高的柔韧性和灵活性。

它通常用于较简单的宫腔检查，可以更容易地进入子宫腔，并适应子宫腔的形态。

电子宫腔镜：电子宫腔镜是一种集成了摄像和图像传输系统的宫腔镜。

它可以将实时图像传输到显示屏上，使医生和患者能够清晰地观察子宫腔的情况。

这种镜头通常较小，便于操作和观察。

这些宫腔内窥镜产品在妇科领域被广泛使用，用于诊断和治疗多种情况，如子宫内膜异位症、子宫肌瘤、子宫腺肌症、宫腔粘连等。

具体使用哪种宫腔内窥镜产品取决于患者的情况和医生的建议。

请注意，宫腔内窥镜的使用需要由受过专业培训的医生进行，并在适当的医疗设施中进行。

如果您有需要进行宫腔内窥镜检查或治疗的问题，请咨询您的医生以获取详细信息和建议。

宫腔内窥镜组成结构宫腔内窥镜通常由以下几个主要部分组成：光源和光纤：宫腔内窥镜需要光源来照亮子宫腔，使医生能够清晰地观察。

光源通常位于宫腔内窥镜的手柄部分，并通过光纤传输光线到镜头。

镜头：镜头是宫腔内窥镜的核心部分，位于宫腔内窥镜的前端。

它负责捕捉子宫腔的图像，并通过光纤将图像传输到显示屏上供医生观察。

手柄和控制杆：宫腔内窥镜的手柄部分通常由医生握持，用于控制宫腔内窥镜的进入和移动。

手柄上可能还有一些控制按钮或旋钮，用于调节镜头的方向、焦距和光源的亮度。

医用内窥镜镜片贴合要求标准英文回答：Medical endoscope lens bonding requirements standards.1. The bonding surface of the lens and the endoscope tube must be clean and free of any contaminants.2. The bonding agent must be compatible with the materials of the lens and the endoscope tube.3. The bonding process must be controlled to ensurethat the bond is strong and durable.4. The bonded assembly must be tested to ensure that it meets the required performance specifications.In addition to these general requirements, there are also specific requirements for the bonding of different types of lenses and endoscope tubes. For example, thebonding of glass lenses to metal tubes requires the use of a different type of bonding agent than the bonding of plastic lenses to plastic tubes.The bonding of medical endoscope lenses is a critical process that requires careful attention to detail. By following the proper procedures, it is possible to produce bonded assemblies that are strong, durable, and reliable.中文回答：医用内窥镜镜片贴合要求标准。

内窥镜相关参数医用内窥镜，是一种侵入式检查工具，其安全系数一定要得到保证，一般产品性能参数为：图像传感器、图像清晰度、灯光源、聚焦范围自动聚焦、摄影视角、重量、电源输入、电缆长度、摄像系统、电源等。

⑴工作长度：不同用途的内窥镜产品，工作长度不相同，一般情况下：①喉镜工作长度≥180mm;②鼻窦镜工作长度≥175mm;③镜罩外径尺寸关系到与CCD摄像系统的配合，国际通用尺寸直径32mm。

⑵镜管外径：不同用途（成人和儿童）的内窥镜产品，其外径尺寸也不相同，目一般情况下：①喉镜外径尺寸Φ5mm、Φ8mm、Φ10mm;②鼻窦镜外径尺寸Φ3mm、Φ4mm;⑶光学性能：① 视场角：鼻窦镜、膀胱镜、子宫镜、直肠镜、羊水镜的视场角不能小于60°，否则影响观察范围。

②视向角：视向角一般分为前视（00°、12°）、斜视（30°、45°）、侧视（70°、90°）。

③分辨率：分辨率是内窥镜重要的光学指标，普通内窥镜一般应大于9.92Lp/mm(L=10mm）。

④照度：主要是照度的均匀性，如照度不能充满视场，则周边模糊，进而影响视野。

⑷机械性能：① 密封性：内窥镜的密封性关系到成像质量，如密封不好就容易渗水，破坏光学系统，影响观察。

通水阀镜鞘与膀胱镜的锥体配合处应密合，在1min内渗水应不超过5滴，否则配合不好容易漏水影响手术。

② 表面粗糙度③ 连接部位牢固性⑸绝缘性能：主要是电子内窥镜，相关电气隔离部位的绝缘结构，如与CCD摄像头相配接的目镜罩、冷光源接口、导光索等相关附件的绝缘性能。

⑹绝热性能：在医用内窥镜中，由于内窥镜是侵入性检查工具，为了避免内窥镜工作的时候对人体的伤害，现在一般都采用冷光源，在光输出口设置红外滤光片，最大限度地限制红外光的输出。

维修保养内窥镜医疗检测仪与内窥镜影像工作站等仪器设备投资大，系统复杂，科技含量高，工作环境要求高，对其安装操作使用等方面均有严格要求；保证仪器经常处于良好工作状态，发挥其应有效能，对提高医疗服务质帚和实现预期效益意义重大：而积极搞好设备维修工作，就尤为重要。

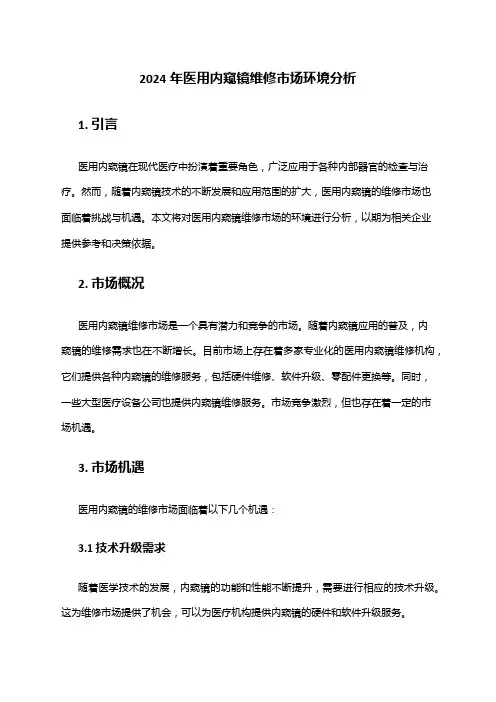

2024年医用内窥镜维修市场环境分析1. 引言医用内窥镜在现代医疗中扮演着重要角色，广泛应用于各种内部器官的检查与治疗。

然而，随着内窥镜技术的不断发展和应用范围的扩大，医用内窥镜的维修市场也面临着挑战与机遇。

本文将对医用内窥镜维修市场的环境进行分析，以期为相关企业提供参考和决策依据。

2. 市场概况医用内窥镜维修市场是一个具有潜力和竞争的市场。

随着内窥镜应用的普及，内窥镜的维修需求也在不断增长。

目前市场上存在着多家专业化的医用内窥镜维修机构，它们提供各种内窥镜的维修服务，包括硬件维修、软件升级、零配件更换等。

同时，一些大型医疗设备公司也提供内窥镜维修服务。

市场竞争激烈，但也存在着一定的市场机遇。

3. 市场机遇医用内窥镜的维修市场面临着以下几个机遇：3.1 技术升级需求随着医学技术的发展，内窥镜的功能和性能不断提升，需要进行相应的技术升级。

这为维修市场提供了机会，可以为医疗机构提供内窥镜的硬件和软件升级服务。

3.2 高质量维修需求医用内窥镜是昂贵而复杂的设备，需要专业的维修技术和设备。

有些维修机构提供高质量的维修服务，可以满足医疗机构对内窥镜维修的需求。

3.3 市场份额扩大目前，医用内窥镜维修市场还比较分散，没有出现明显的市场领导者。

这意味着新进入者有机会在竞争中获得一定的市场份额。

4. 市场挑战医用内窥镜维修市场也面临着一些挑战：4.1 技术竞争随着内窥镜技术的不断进步，不同厂商推出的内窥镜具有不同的技术特点。

维修企业需要不断跟进技术发展，才能满足市场需求。

4.2 价格竞争市场上有部分维修机构以低价来吸引客户，这对其他维修机构构成了挑战。

维修企业需要在保证服务质量的前提下，寻找差异化的竞争策略。

4.3 售后服务内窥镜的维修涉及到售后服务，包括设备运输、技术支持等。

这对维修企业来说是一项具有挑战性的任务，需要建立健全的售后服务系统。

5. 发展趋势医用内窥镜维修市场有以下发展趋势：5.1 多元化服务维修企业逐渐向多元化服务发展，除了传统的硬件维修外，还提供软件升级、培训、咨询等增值服务，以满足客户的不同需求。
