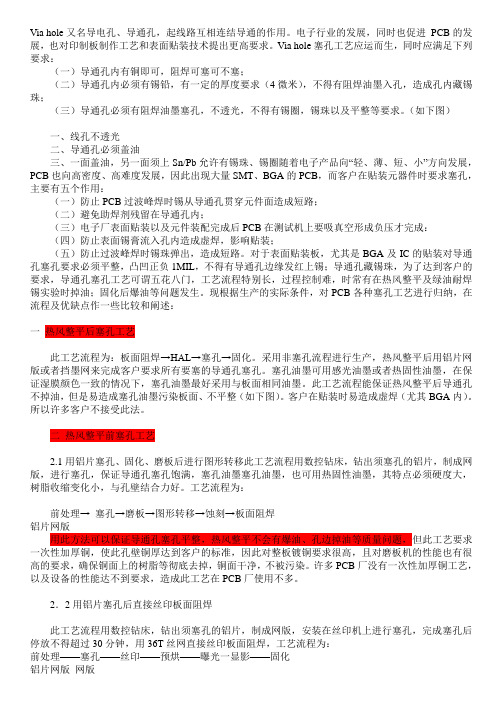

Via hole又名导电孔、导通孔，起线路互相连结导通的作用。
电子行业的发展，同时也促进PCB的发展，也对印制板制作工艺和表面贴装技术提出更高要求。
Via hole塞孔工艺应运而生，同时应满足下列要求：（一）导通孔内有铜即可，阻焊可塞可不塞；（二）导通孔内必须有锡铅，有一定的厚度要求（4微米），不得有阻焊油墨入孔，造成孔内藏锡珠；（三）导通孔必须有阻焊油墨塞孔，不透光，不得有锡圈，锡珠以及平整等要求。
（如下图）一、线孔不透光二、导通孔必须盖油三、一面盖油，另一面须上Sn/Pb允许有锡珠、锡圈随着电子产品向“轻、薄、短、小”方向发展，PCB也向高密度、高难度发展，因此出现大量SMT、BGA的PCB，而客户在贴装元器件时要求塞孔，主要有五个作用：（一）防止PCB过波峰焊时锡从导通孔贯穿元件面造成短路；（二）避免助焊剂残留在导通孔内；（三）电子厂表面贴装以及元件装配完成后PCB在测试机上要吸真空形成负压才完成：（四）防止表面锡膏流入孔内造成虚焊，影响贴装；（五）防止过波峰焊时锡珠弹出，造成短路。
对于表面贴装板，尤其是BGA及IC的贴装对导通孔塞孔要求必须平整，凸凹正负1MIL，不得有导通孔边缘发红上锡；导通孔藏锡珠，为了达到客户的要求，导通孔塞孔工艺可谓五花八门，工艺流程特别长，过程控制难，时常有在热风整平及绿油耐焊锡实验时掉油；固化后爆油等问题发生。
现根据生产的实际条件，对PCB各种塞孔工艺进行归纳，在流程及优缺点作一些比较和阐述：一热风整平后塞孔工艺此工艺流程为：板面阻焊→HAL→塞孔→固化。
采用非塞孔流程进行生产，热风整平后用铝片网版或者挡墨网来完成客户要求所有要塞的导通孔塞孔。
塞孔油墨可用感光油墨或者热固性油墨，在保证湿膜颜色一致的情况下，塞孔油墨最好采用与板面相同油墨。
此工艺流程能保证热风整平后导通孔不掉油，但是易造成塞孔油墨污染板面、不平整（如下图）。
客户在贴装时易造成虚焊（尤其BGA内）。

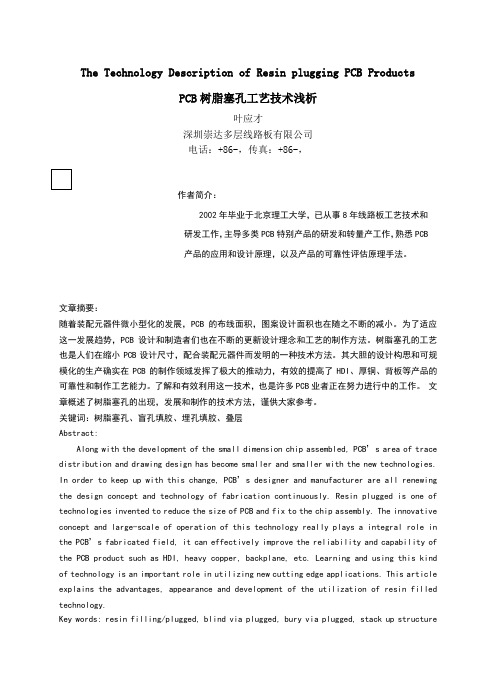

The Technology Description of Resin plugging PCB ProductsPCB树脂塞孔工艺技术浅析叶应才深圳崇达多层线路板有限公司电话：+86-，传真：+86-，作者简介：2002年毕业于北京理工大学，已从事8年线路板工艺技术和研发工作，主导多类PCB特别产品的研发和转量产工作，熟悉PCB产品的应用和设计原理，以及产品的可靠性评估原理手法。
文章摘要：随着装配元器件微小型化的发展，PCB的布线面积，图案设计面积也在随之不断的减小。
为了适应这一发展趋势，PCB设计和制造者们也在不断的更新设计理念和工艺的制作方法。
树脂塞孔的工艺也是人们在缩小PCB设计尺寸，配合装配元器件而发明的一种技术方法。
其大胆的设计构思和可规模化的生产确实在PCB的制作领域发挥了极大的推动力，有效的提高了HDI、厚铜、背板等产品的可靠性和制作工艺能力。
了解和有效利用这一技术，也是许多PCB业者正在努力进行中的工作。
文章概述了树脂塞孔的出现，发展和制作的技术方法，谨供大家参考。
关键词：树脂塞孔、盲孔填胶、埋孔填胶、叠层Abstract:Along with the development of the small dimension chip assembled, PCB’s area of trace distribution and drawing design has become smaller and smaller with the new technologies. In order to keep up with this change, PCB’s designer and manufacturer are all renewing the design concept and technology of fabrication continuously. Resin plugged is one of technologies invented to reduce the size of PCB and fix to the chip assembly. The innovative concept and large-scale of operation of this technology really plays a integral role in the PCB’s fabricated field, it can effectively improve the reliability and capability of the PCB product such as HDI, heavy copper, backplane, etc. Learning and using this kind of technology is an important role in utilizing new cutting edge applications. This article explains the advantages, appearance and development of the utilization of resin filled technology.Key words: resin filling/plugged, blind via plugged, bury via plugged, stack up structure1. 前言:树脂塞孔的工艺流程近年来在PCB产业里面的应用越来越广泛，尤其是在一些层数高，板子厚度较大的产品上面更是备受青睐。
pcb阻焊塞孔和树脂塞孔工艺一、引言在PCB（Printed Circuit Board，印刷电路板）的制造过程中，阻焊塞孔和树脂塞孔工艺是非常重要的环节。
这两种工艺均是为了解决PCB板材表面孔洞问题而设计的，并在保证PCB电路连接可靠性的提高了PCB的防潮、防尘和防腐蚀性能。
本文将对阻焊塞孔和树脂塞孔工艺进行深入探讨，并对两者的优劣势进行比较分析。
二、阻焊塞孔工艺1. 工艺原理阻焊塞孔工艺是指在PCB的铜穿孔孔口形成一层阻焊膜，以阻挡热飞锡液进入PCB内部。
阻焊膜的形成有利于焊接工艺的稳定进行，同时还能提高PCB的防腐蚀能力。
2. 工艺流程（1）预处理：清洁铜穿孔表面，去除表面氧化膜。
（2）涂布：在铜穿孔孔口处涂覆一层阻焊膜。
（3）固化：通过加热使阻焊膜固化和与PCB表面粘结。
（4）终检：对塞孔质量进行检验，确保每个塞孔均完好无损。
3. 工艺优势（1）提高PCB的阻焊性能，减少焊接飞溅。
（2）增强PCB的抗腐蚀能力，延长PCB的使用寿命。
（3）能够较好地保护PCB内部电路，提高PCB的可靠性。
三、树脂塞孔工艺1. 工艺原理树脂塞孔工艺是将环氧树脂或聚酰胺树脂灌注到PCB的穿孔孔内，填充穿孔孔内空隙，并保护孔壁铜层不受损坏。
树脂塞孔工艺因其灌封性能优良，被广泛应用于高可靠性PCB的制造。
2. 工艺流程（1）预处理：清洁穿孔孔内，去除污垢和铜屑。
（2）灌封：在PCB的穿孔孔内灌注环氧树脂或聚酰胺树脂。
（3）固化：通过热固化或紫外固化使树脂完全固化。
（4）终检：对塞孔质量进行检验，确保每个塞孔填充完整无空隙。
3. 工艺优势（1）填充穿孔孔内空隙，减小电路板介质常数，提高信号传输质量。
（2）有效防止热飞锡液渗透，提高PCB的防潮性能。
（3）增强PCB的机械强度，减少振动和冲击对PCB的影响。
四、比较与分析1. 阻焊塞孔工艺与树脂塞孔工艺的比较（1）阻焊塞孔工艺可以在保持PCB表面平整的提高PCB的抗腐蚀能力；树脂塞孔工艺能够填充穿孔孔内空隙，提高PCB的机械强度。
PCB塞孔和不塞孔到底有什么区别，设计时如何选择塞孔还是不塞孔？版权声明：本⽂为博主原创⽂章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原⽂出处链接和本声明。
杨医⽣先提⼏个相关的问题？看看下⾯的疑难杂症是否能知道。
1，半塞孔和全塞孔有啥区别？如何理解半塞孔和全塞孔?2, PCB绿油塞孔和绿油开窗有什么区别？3，塞孔与不塞孔的优劣势？如何选择到底塞不塞？4，BGA区域塞孔的理由是什么？可不可以不塞？5，电镀塞孔和树脂塞孔有什么区别？⾸先先来点基础知识分析，后⾯的疑难杂症解析就容易了。
第⼀个问题针对半塞孔和全塞孔杨医⽣分析：全塞孔就是整个过孔都被绿油塞住，⼀般是TOP和BOT双⾯往孔内塞绿油，饱满度80%以上；半塞孔是指从⼀⾯塞，不透光，半塞孔的，饱满度不好控制，⼀般⼯⼚只能做到30-50%左右，以⼯⼚⾃⾝能⼒为准，主要应⽤于，⼀⾯开窗，⼀⾯不开窗的区域，如屏蔽罩、散热盘。
常规的VIA的塞孔⽅式都是全塞孔处理。
为什么很少有做半塞孔的？因为半塞孔⼯艺孔壁内部空间有很多死⾓，容易藏化学药⽔，⽆法清洗⼲净，容易造成后续使⽤的可靠性问题，后续焊接时，也容易进锡珠，引起安全问题。
⼯⼚塞孔的材料⼀般只有绝缘材料，材质和pcb板的材质类似，⼯⼚的材料⼀般没有⽤⾦属材料塞孔的。
另外加厚阻焊层⾄18微⽶，能有效的防⽌⾦属机构件与VIA短路。
另外，加厚阻焊⾄18um,⼀般就是⼯⼚的极限。
⼯⼚很少做厚度⼤于18um的阻焊，另外厚度⼤于18um的阻焊需要增加较多成本，⽽且⼯序较复杂(默认阻焊的厚度⼀般是10um)。
第⼆个问题针对绿油塞孔和绿油开窗杨医⽣分析：绿油塞孔是将过孔中塞绿油，⼀般以塞满三分之⼆部分，不透光较好。
⼀般如果过孔较⼤，根据板⼚的制造能⼒不⼀样，油墨塞孔的⼤⼩也不⼀样，⼀般的16mil以下的可以塞孔，再⼤的孔要考虑板⼚是否能塞。
绿油开窗，主要⽤于表贴焊盘及器件的插件孔，安装孔，测试点等，这个时候绿油是不能覆盖焊盘及孔内的，因为绿油是⾮导电物质，如果⼊孔或⼊盘，会造成焊接不良，可探测性不良等。
