The Technology Description of Resin plugging PCB ProductsPCB树脂塞孔工艺技术浅析叶应才深圳崇达多层线路板有限公司电话：+86-，传真：+86-，作者简介：2002年毕业于北京理工大学，已从事8年线路板工艺技术和研发工作，主导多类PCB特别产品的研发和转量产工作，熟悉PCB产品的应用和设计原理，以及产品的可靠性评估原理手法。
文章摘要：随着装配元器件微小型化的发展，PCB的布线面积，图案设计面积也在随之不断的减小。
为了适应这一发展趋势，PCB设计和制造者们也在不断的更新设计理念和工艺的制作方法。
树脂塞孔的工艺也是人们在缩小PCB设计尺寸，配合装配元器件而发明的一种技术方法。
其大胆的设计构思和可规模化的生产确实在PCB的制作领域发挥了极大的推动力，有效的提高了HDI、厚铜、背板等产品的可靠性和制作工艺能力。
了解和有效利用这一技术，也是许多PCB业者正在努力进行中的工作。
文章概述了树脂塞孔的出现，发展和制作的技术方法，谨供大家参考。
关键词：树脂塞孔、盲孔填胶、埋孔填胶、叠层Abstract:Along with the development of the small dimension chip assembled, PCB’s area of trace distribution and drawing design has become smaller and smaller with the new technologies. In order to keep up with this change, PCB’s designer and manufacturer are all renewing the design concept and technology of fabrication continuously. Resin plugged is one of technologies invented to reduce the size of PCB and fix to the chip assembly. The innovative concept and large-scale of operation of this technology really plays a integral role in the PCB’s fabricated field, it can effectively improve the reliability and capability of the PCB product such as HDI, heavy copper, backplane, etc. Learning and using this kind of technology is an important role in utilizing new cutting edge applications. This article explains the advantages, appearance and development of the utilization of resin filled technology.Key words: resin filling/plugged, blind via plugged, bury via plugged, stack up structure1. 前言:树脂塞孔的工艺流程近年来在PCB产业里面的应用越来越广泛，尤其是在一些层数高，板子厚度较大的产品上面更是备受青睐。
HDI板埋孔塞孔新工艺及成本优势研究白亚旭;何淼;彭卫红;欧植夫【摘要】文章主要介绍了一种HDI板埋孔压合塞孔新的工艺方法，以及此方法的成本优势.本方法的主要原理是：压合时使用一种高含胶量、高流动性的半固化片根据树脂流动性的特点对埋孔进行塞孔填充.通过实验研究，当板厚≤2.0mm、埋孔孔径≤0.3mm时，压合塞孔饱满良好、无空洞、无气泡.并将此方法的生产工艺流程与传统的树脂塞孔生产工艺流程进行对比，发现此方法的工艺流程更加简单优化，成本优势更好.%The paper mainly present a new technology of filling HDI buried holes by laminating and its cost advantage of the new technology. The main principle of the method is to fill HDI buried holes according to fluidity of resin by means of using high resin content, high resin fluidity prepreg during lamination. When thickness of board is less than or equal to 2.0mm, diameter of buried holes is less than or equal to 0.3mm,there is no cavity and air bubble after lamination through experiment research. In addition, we compare this new manufacturing process with traditional manufacturing process of resin filling, finding that this new technology process is more simplified and optimized, the advantage of cost is better.【期刊名称】《印制电路信息》【年(卷),期】2013(000)004【总页数】6页(P201-206)【关键词】高密度互连板;埋孔;压合塞孔;半固化片;成本核算【作者】白亚旭;何淼;彭卫红;欧植夫【作者单位】深圳崇达多层线路板有限公司，广东深圳 518132;深圳崇达多层线路板有限公司，广东深圳 518132;深圳崇达多层线路板有限公司，广东深圳518132;深圳崇达多层线路板有限公司，广东深圳 518132【正文语种】中文【中图分类】TN411 引言伴随着电子类产品功能增多，体积的减小，从而促使对电子类产品信号的传输和元器件的安装起支撑作用的PCB不断向多功能化、高密度化、小型化方向发展[1]。

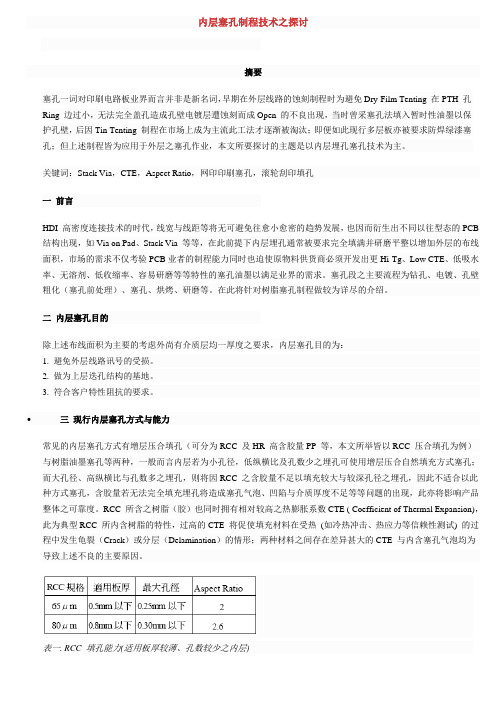

内层塞孔制程技术之探讨摘要塞孔一词对印刷电路板业界而言并非是新名词，早期在外层线路的蚀刻制程时为避免Dry-Film Tenting 在PTH 孔Ring 边过小，无法完全盖孔造成孔壁电镀层遭蚀刻而成Open 的不良出现，当时曾采塞孔法填入暂时性油墨以保护孔壁，后因Tin Tenting 制程在市场上成为主流此工法才逐渐被淘汰；即便如此现行多层板亦被要求防焊绿漆塞孔；但上述制程皆为应用于外层之塞孔作业，本文所要探讨的主题是以内层埋孔塞孔技术为主。
关键词：Stack Via，CTE，Aspect Ratio，网印印刷塞孔，滚轮刮印填孔一前言HDI 高密度连接技术的时代，线宽与线距等将无可避免往愈小愈密的趋势发展，也因而衍生出不同以往型态的PCB 结构出现，如Via on Pad、Stack Via 等等，在此前提下内层埋孔通常被要求完全填满并研磨平整以增加外层的布线面积，市场的需求不仅考验PCB业者的制程能力同时也迫使原物料供货商必须开发出更Hi-Tg、Low CTE、低吸水率、无溶剂、低收缩率、容易研磨等等特性的塞孔油墨以满足业界的需求。
塞孔段之主要流程为钻孔、电镀、孔壁粗化（塞孔前处理）、塞孔、烘烤、研磨等。
在此将针对树脂塞孔制程做较为详尽的介绍。
二内层塞孔目的除上述布线面积为主要的考虑外尚有介质层均一厚度之要求，内层塞孔目的为：1. 避免外层线路讯号的受损。
2. 做为上层迭孔结构的基地。
3. 符合客户特性阻抗的要求。
•三现行内层塞孔方式与能力常见的内层塞孔方式有增层压合填孔（可分为RCC 及HR 高含胶量PP 等，本文所举皆以RCC 压合填孔为例）与树脂油墨塞孔等两种，一般而言内层若为小孔径，低纵横比及孔数少之埋孔可使用增层压合自然填充方式塞孔；而大孔径、高纵横比与孔数多之埋孔，则将因RCC 之含胶量不足以填充较大与较深孔径之埋孔，因此不适合以此种方式塞孔，含胶量若无法完全填充埋孔将造成塞孔气泡、凹陷与介质厚度不足等等问题的出现，此亦将影响产品整体之可靠度。
The Technology Description of Resin plugging PCB ProductsPCB树脂塞孔工艺技术浅析叶应才深圳崇达多层线路板有限公司：+86-7，传真：+86-8，Email:ycyesuntakpcb.作者简介：2002年毕业于北京理工大学，已从事8年线路板工艺技术和研发工作，主导多类PCB特别产品的研发和转量产工作，熟悉PCB产品的应用和设计原理，以及产品的可靠性评估原理手法。
文章摘要：随着装配元器件微小型化的发展，PCB的布线面积，图案设计面积也在随之不断的减小。
为了适应这一发展趋势，PCB设计和制造者们也在不断的更新设计理念和工艺的制作方法。
树脂塞孔的工艺也是人们在缩小PCB设计尺寸，配合装配元器件而发明的一种技术方法。
其大胆的设计构思和可规模化的生产确实在PCB的制作领域发挥了极大的推动力，有效的提高了HDI、厚铜、背板等产品的可靠性和制作工艺能力。
了解和有效利用这一技术，也是许多PCB业者正在努力进行中的工作。
文章概述了树脂塞孔的出现，发展和制作的技术方法，谨供大家参考。
关键词：树脂塞孔、盲孔填胶、埋孔填胶、叠层Abstract:Along with the development of the small dimension chip assembled, PCB’s area of trace distribution and drawing design has become smaller and smaller with the new technologies. In order to keep up with this change, PCB’s designer and manufacturer are all renewing the design concept and technology of fabrication continuously. Resin plugged is one of technologies invented to reduce the size of PCB and fix to the chip assembly. The innovative concept and large-scale of operation of this technology really plays a integral role in the PCB’s fabricated field, it can effectively improve the reliability and capability of the PCB product such as HDI, heavy copper, backplane, etc. Learning and using this kind of technology is an important role in utilizing new cutting edge applications. This article explains the advantages, appearance and development of the utilization of resin filled technology.Key words: resin filling/plugged, blind via plugged, bury via plugged, stack up structure1. 前言:树脂塞孔的工艺流程近年来在PCB产业里面的应用越来越广泛，尤其是在一些层数高，板子厚度较大的产品上面更是备受青睐。
什么是树脂塞孔？树脂塞孔的应用,工艺制作方法和品质问题改进方法介绍
1、前言:
树脂塞孔的工艺流程近年来在PCB产业里面的应用越来越广泛，尤其是在一些层数高，板子厚度较大的产品上面更是备受青睐。
人们希望使用树脂塞孔来解决一系列使用绿油塞孔或者压合填树脂所不能解决的问题。
然而，因为这种工艺所使用的树脂本身的特性的缘故，在制作上需要克服许多的困难，方能取得良好的树脂塞孔产品的品质。
2、树脂塞孔的由来：
2．1电子芯片的发展
随着电子产品技术的不断更新，电子芯片的结构和安装方式也在不断的改善和变革。
其发展基本上是从具有插件脚的零部件发展到了采用球型矩阵排布焊点的高度密集集成电路模块。
从下图可以看到零部件的发展历程：
最早的CPU
286CPU(插件脚)
奔腾系列CPU(插件脚)
球型排列的双核CPU
服务器CPU
2．2 两个人的相遇成就了树脂塞孔技术
在PCB产业里边，许多的工艺方法都已经在行业内被广泛的应用，人们对于某一些工艺方法的由来基本上都已经不太关心。
其实早在球型矩阵排列的电子芯片刚上市的时候，人们一直在为这种小型的芯片贴装元器件出谋划策，期望能从构造上缩小其成品的尺寸。
20世纪90年代，日本某公司开发了一种树脂，直接将孔塞住，然后在表面镀铜，主要是为了解决绿油塞孔容易出现的空内吹气的问题。
因特尔将此种工艺应用到因特尔的电子产。
