贴片电容封装及其尺寸示意图大全
- 格式：doc
- 大小：39.50 KB
- 文档页数：7
For personal use only in study and
research; not for commercial use
0603封装尺寸图
英制封装图尺寸：0603
公制封装图尺寸：1608
0805封装尺寸图
A-3216封装尺寸图
表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V
B-3528封装尺寸图
表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V
C-6032封装尺寸图
表面贴装元件英制封装图尺寸：
表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25V
D-7343封装尺寸图
表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V
终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！
无极性电容以0805、0603两类封装最为常见；
0805具体尺寸：2.0×1.25×0.5
1206具体尺寸：3.0×1.50×0.5
贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
-------------------------------------
贴片电容正负极区分
一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；
另外还有一种银色的表贴电容，想来应该是铝电解。
上面为圆形，下面为方形，在光驱电路板上很常见。
这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210
二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5
电容：可分为无极性和有极性两类:
无极性电容下述两类封装最为常见，即0805、0603；
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
有斜角的是表示正极,(小三角的表示正极?不知道!)
拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。
电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：
A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5
1206具体尺寸：3.0 X 1.5 0X 0.5
------------------------------------------------------

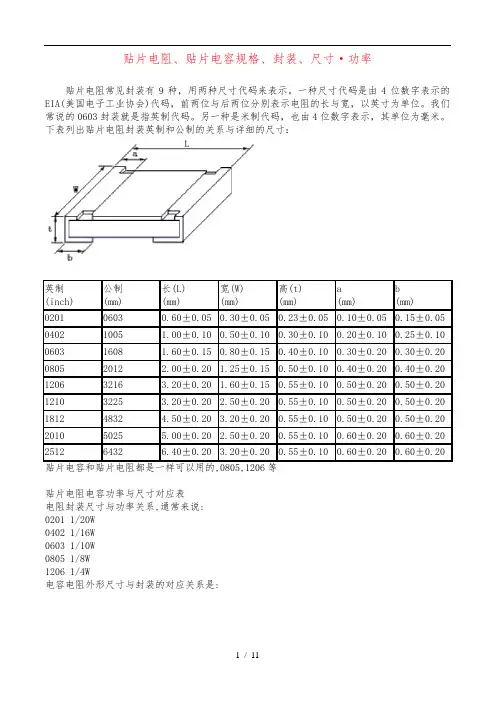

电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
注：
A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5
1206具体尺寸：3.0 X 1.5 0X 0.5
--------------------------------------------------------
1.电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢?我看到的电路里常用电阻电容封装：电容：0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻： 4.7K、10k、330、33既有0603又有0805封装。
请问怎么选择这些封装?答：贴片的封装主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=
2.0x1.2 1206=
3.2x1.6
1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5电容本身的大小与封装形式无关，封装与标称功率有关。
它的长和宽一般是用毫米表示的。
但是型号是采用的英寸的表示方法。
选择合适的封装第一要看你的PCB空间，是不是可以放下这个器件。
一般来说，封装大的器件会比较便宜，小封装的器件因为加工进度要高一点，有可能会贵一点，然后封装大的电容耐压值会比封装小的同容量电容耐压值高，这些都是要根据你实际的需要来选择的，另外，小封装的元器件对贴装要求会高一点，比如 SMT机器的精度。
如手机里面的电路板，因为空间有限，工作电压低，就可以选用0402的电阻和电容，而大容量的钽电容就多为3216等等大的封装
