衬衣面料常识

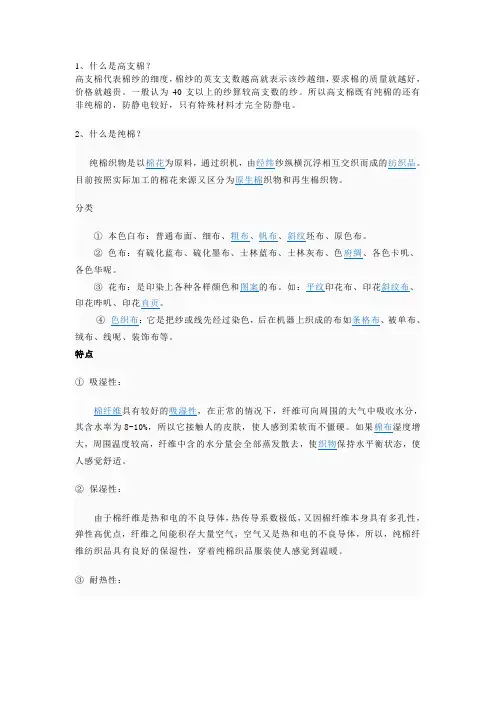

1、什么是高支棉？

高支棉代表棉纱的细度，棉纱的英支支数越高就表示该纱越细，要求棉的质量就越好，价格就越贵。一般认为40支以上的纱算较高支数的纱。所以高支棉既有纯棉的还有非纯棉的，防静电较好，只有特殊材料才完全防静电。

2、什么是纯棉？

纯棉织物是以棉花为原料，通过织机，由经纬纱纵横沉浮相互交织而成的纺织品。目前按照实际加工的棉花来源又区分为原生棉织物和再生棉织物。

分类

① 本色白布：普通布面、细布、粗布、帆布、斜纹坯布、原色布。

② 色布：有硫化蓝布、硫化墨布、士林蓝布、士林灰布、色府绸、各色卡叽、各色华呢。

③ 花布：是印染上各种各样颜色和图案的布。如：平纹印花布、印花斜纹布、印花哔叽、印花直贡。

④ 色织布：它是把纱或线先经过染色，后在机器上织成的布如条格布、被单布、绒布、线呢、装饰布等。

特点

① 吸湿性：

棉纤维具有较好的吸湿性，在正常的情况下，纤维可向周围的大气中吸收水分，其含水率为8-10%，所以它接触人的皮肤，使人感到柔软而不僵硬。如果棉布湿度增大，周围温度较高，纤维中含的水分量会全部蒸发散去，使织物保持水平衡状态，使人感觉舒适。

② 保湿性：

由于棉纤维是热和电的不良导体，热传导系数极低，又因棉纤维本身具有多孔性，弹性高优点，纤维之间能积存大量空气，空气又是热和电的不良导体，所以，纯棉纤维纺织品具有良好的保湿性，穿着纯棉织品服装使人感觉到温暖。

③ 耐热性： 纯棉织品耐热能良好，在摄氏110℃以下时,只会引起织物上水分蒸发,不会损伤纤维,所以纯棉织物在常温下,穿着使用,洗涤印染等对织品都无影响,由此对提高了纯棉织品耐洗耐穿服用性能。

④ 耐碱性：

棉纤维对碱的抵抗能力较大，棉纤维在碱溶液中，纤维不发生破坏现象，该性能有利于服用后对污染的洗涤，消毒除杂质，同时也可以对纯棉纺织品进行染色、印花及各种工艺加工，以产生更多棉织新品种。

面料洗涤保养知识

一、 棉

定义：棉，一种生草本植物，果实像桃，内有白色的纤维和黑褐色的种子，纤维供纺织及絮衣被用。用棉制作的各种棉型织物就是指以棉纱或棉与棉型化纤混纺纱线织成的织品

特性：1、吸湿性好，手感柔软，穿着卫生舒适；

2、保暖性好，抗静电；

3、染色性能好，光泽柔和，有自然美感；

4、弹性差，易缩水、易褪色、易发霉、易褶皱

洗涤与保养：

1)用冷水清洗，不可热水及烘干；不可长久浸泡，以免颜色受到破坏；

2)在洗涤时将服装反转洗，以免掉色；

3) 避免与较硬面料的服装一起洗，避免起毛起球；

4)洗完后将衣物拉直抖平后才晾干，减少皱痕，不能曝

二、桑蚕丝：

定义：蚕丝纤维由两根呈三角形或半椭圆形的丝素外包丝胶组成，横截面呈椭圆形。蚕丝纤维为蛋白质纤维，丝胶和丝素是其主要组成部分，其中丝素约占3/4，丝胶约占1/4

特性：

1) 色泽鲜艳、光亮；

2) 质地柔软滑爽；

3) 吸湿性强、弹性好； 垂感好、耐酸；

4) 易起皱、易勾丝；怕日晒、易虫蛀；不耐碱；对皮肤有伤害。

洗涤与保养：

1) 低温反面熨烫，宜干洗。

2) 如水洗唛上注明是水洗，那么将衣服整理平整后悬挂阴干 即可。

3) 桑蚕丝是易抽丝面料，在使用拉链时，要避免夹到面料产生抽丝。选购衣服时宜选用大一码衣物，避免后背面料过大受力，导致拔丝现象。

三、 羊毛

定义：羊毛主要由蛋白质组成。其物理性质指标主要有细度、长度、弯曲、强伸度、弹性、毡合性、吸湿性、颜色和光泽等

特性：

1) 弹性好，吸湿性好，柔软，保暖穿着舒适等特点。

2) 羊毛易缩水，羊毛面料的衣物需干洗

洗涤与保养：

含70%以上的羊毛成分，需干洗。

毛衣禁止用洗衣机洗或脱水。穿着合体的款式，建议顾客 洗后中温熨烫以保持尺寸。

四、针织面料:

定义：针织即是利用织针将纱线弯曲成圈并相互串套而形成的织物。

特性：既有棉的特性，又有氨纶的舒适，随意，显示女性的简约、优雅的风格。

门幅缩率：

尼丝纺 4% ； 涤丝纺 9% ； 春亚纺 11%； 桃皮 13%； 尼龙牛津 4% ； 涤纶牛津14%；

尼龙斜纹 4%； 尼龙塔丝隆 9%； 涤纶色丁 9% ； 塔丝隆牛津 9%； N/T（FDY）10%；

N/T（DTY）12%； N/C 12%； T/C（ 溢流染）13%； T/C （长车染） 7% ； 全棉 （溢流染） 14% ； 全棉（长车染）7% ； 尼丝纺染皱 14%； 塔丝隆染皱 17% ； 尼龙牛津染皱（泡泡布） 19%

蜘足小黑 2011-10-30 20:14:01

定型知识

知识, 定型

一．锦纶胚布

1 定型温度：160℃—180℃，速度：20M—25M/分

2 定型温度高低对颜色变化很大，特别是紫色，粉兰等，所以要留意定后办与定前办颜色是否相同。

3 锦纶面料的厚薄缩水率也大小不同。

4 锦纶面料定型很容易勾纱，如果定型出现一条到头的勾纱，要立刻停机，检查机头机尾，风箱，滚筒，用砂纸打磨，或垫布。（如丝袜布，网布）

二．涤纶布定型

1 定型温度：170℃—200℃，速度：20M—28M/分

2 涤纶定型颜色一般变化不大，但大红染料升华牢度不好，做完后机箱会留下染料，不能即刻做浅色，只能做黑色，也可用废布多过几次机，才能做浅色。

3 涤纶拉架布缩水率很大，如客户要求弹性好，缩水率小，手感好，必须胚布预定定死，特别留意黑白，红白花，由于染料升华牢度不好，成品定型必须低温，如高温会严重粘污产品。

4 涤纶波比布定型，要注意布的中，边厚薄，温度要控制好，不能过高，机速调慢，分两次拉。分两次定可以降低中边厚薄差，第一次定，门幅大概比成品少6-8寸，克重要重100克左右。第二次比第一次温度低5-10度，门幅，克重按要求做。

三．棉人丝

1 定型温度160℃—190℃，速度：20M—30M/分

２０１４年第２期　测试分析　・　５１　・　色织衬衣面料接触冷暖感性能研究　徐广标　，朱秋芳　，姚金龙。，向中林　（１．东华大学纺织学院，上海２０１６２０；２．江苏联发纺织股份有限公司，江苏海安２２６６０１）　摘要：以３３种色织衬衣面料为研究对象，采用ＫＥＳ－Ｆ７接触冷暖感试验仪测试了织物的接触冷暖感，探讨了色织　衬衣面料接触冷暖感与结构参数之间的关系。结果表明，３３种色织衬衣面料的接触冷暖感均值为０．１９６　ｗ／ｃｍ　，差异不　大，其主要影响因素为表面形态、组织和原料。　关键词：色织衬衣面料；接触冷暖感；结构参数；关系方程　中图分类号：ＴＳ９４１．７９　文献标识码：Ａ　文章编号：１６７３－－０３５６（２０１４）Ｏ２一。。５１一Ｏ３　人体穿着服装时，皮肤和织物表面接触，人体皮肤　由于温度相对较高会向织物传递热量，使皮肤产生瞬　态热流量损失，从而产生凉爽感或冷感，即接触冷暖　感。姚穆院士等用织物与人体接触时皮肤最大瞬态热　流量损失口一来描述织物与人体接触时的接触冷　感＿】　］。通常用ｑ　描述衣物与肌肤接触瞬间（２ｓ）肌　肤向衣物传递的最大热流。ｑ一值越大，则织物接触冷　感越强。色织面料常被用作衬衫面料，轻盈质感的色　织面料，舒适透气，是现代生活不可或缺的高档面料。　许多文献对接触冷暖感理论进行了研究Ｎ－５］，对精纺　毛织物［６　］、再生纤维［。　］、灯芯绒织物Ｄｏ３、大豆蛋白　织物［１卜　］及针织物［１。　］的接触冷暖感也有研究，还　有组织结构对接触冷暖感影响＿１　］及测试仪器口。］的研　究等。现以色织衬衣面料为研究对象，在大量试验数　据基础上，探讨织物接触冷暖感及其与色织衬衣面料　结构参数的定量关系，为企业研究和提高衬衣面料的　服用性能提供参考和借鉴。　１试验部分　１．１试样　试样由江苏某企业提供，采用的是相同的后整理　工艺。将３３种面料颜色按照深、中、浅分为３类，分别　将深、中、浅３种颜色量化为０．９、０．６和０．３。　１．２试验条件　使用ＫＥＳ－Ｆ７型接触冷暖感测定仪进行测试，仪　器热板温度为３Ｏ℃，热冷板温差为１Ｏ℃；测试指标为　瞬间接触冷感ｑ一，试样尺寸为２０　ｃｍＸ２０　ｃｍ；试验在　恒温恒湿环境下进行，温度为（２５±２）℃，相对湿度为　收稿日期：２０１３—１２—２６　基金项目：中国博士后科学基金面上资助项目（２０１２Ｍ５１１０１１）　作者简介：徐广标（１９７６一），安徽利辛人，副教授，博士，研究方向为纺织材　料与纺织品设计，Ｅ－ｍａｉｌ：ｇｕａｎｇｂｉａｏ＿ｘｕ＠ｄｈｕ．ｅｄｕ．ｃｎ。　６５　±５　；每块试样选择１Ｏ个位置进行测试，取平均　值；测试结果如表１所示。　２结果和分析　２．１　织物接触冷暖感整体水平　对３３种织物的接触冷暖感进行统计分析，得到３３　种织物的接触冷暖感ｇ一波动范围及离散系数，具体　数值见表２。　由表２可以看出，３３种衬衣面料的平均ｑ　为　０．１９６　ｗ／ｃｍ。，且最大值与最小值之间相差不是很大，　说明３３种试验的接触冷暖感差不多。结合表１和２　可以发现，ｑ　最大的织物是１０＃，ｑ～较小的织物是　３０＃、２４＃和２２＃，１０＃织物为平纹纯棉织物，２４＃和　２２＃为斜纹涤棉面料，３０＃为变化方平纯棉织物，说明　织物接触冷暖感与组织和原料等有很大的关系。　２．２织物接触冷暖感影响因素　２．２．１　织物接触冷暖感与织物结构参数的相关性　为了量化面料成分和组织结构，用Ｐ表示面料中　的纤维中棉成分的比例，组织结构引入组织结构常数忌　表示。通过单因素之间的两两相关性分析得到各因素　之间的相关系数Ｒ，具体见表３。　从表３可以看出，织物接触冷暖感受纤维原料、织　物组织结构和厚度影响显著，即随着涤纶含量提高，织　物接触冷感提高，且当组织浮长变大或织物厚度增加　时，其织物接触暖感改善。其中组织结构对其影响程　度最大，相关系数达到了Ｏ．７７０。从表３还可以看出，　织物接触冷暖感与织物的紧密程度及色织物颜色相关　性不明显。　２．２．２　织物接触冷暖感与各因素之间的关系方程　为进一步研究色织衬衣面料接触冷暖感与各结构
