GPS天线安装规范

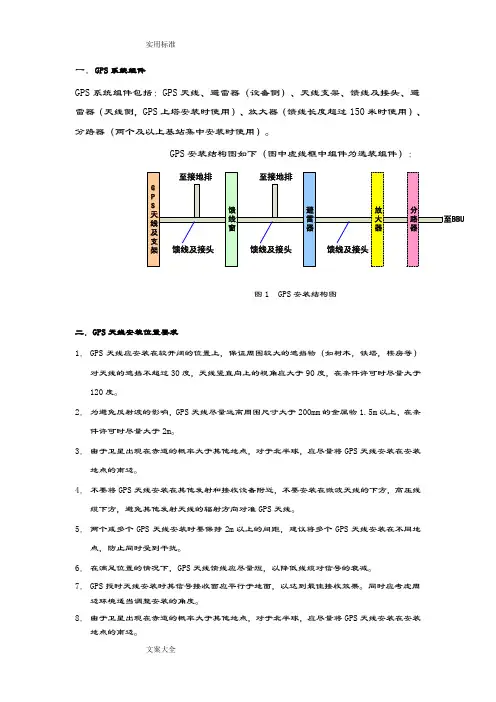

一．GPS系统组件GPS系统组件包括：GPS天线、避雷器（设备侧）、天线支架、馈线及接头、避雷器（天线侧，GPS上塔安装时使用）、放大器（馈线长度超过150米时使用）、分路器（两个及以上基站集中安装时使用）。

GPS安装结构图如下（图中虚线框中组件为选装组件）：BBU图1 GPS安装结构图二．GPS天线安装位置要求1．GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于90度，在条件许可时尽量大于120度。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，不要安装在微波天线的下方，高压线缆下方，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

6．在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

7．GPS授时天线安装时其信号接收面应平行于地面，以达到最佳接收效果。

同时应考虑周边环境适当调整安装的角度。

8．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

9．电缆线铺设时应远离高压线，电源线，电话线等；电缆线长度多出时不要盘起，应拉直，以免产生电磁场引致信号衰减；电缆线铺设时不应受力压迫。

如图1所示：图2天线安装位置示意图三．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.TD-SCDMA系统GPS馈线选择的馈线类型以及布放方案如下：①GPS天线距离设备70米以内：选用厂商安装材料中自带的GPS线缆；②GPS天线距离设备70米至120米：选用1/2”馈线；③GPS天线距离设备120米至200米：选用7/8”馈线；④GPS天线距离设备200米以上：使用增益大于25dB的GPS信号放大器。

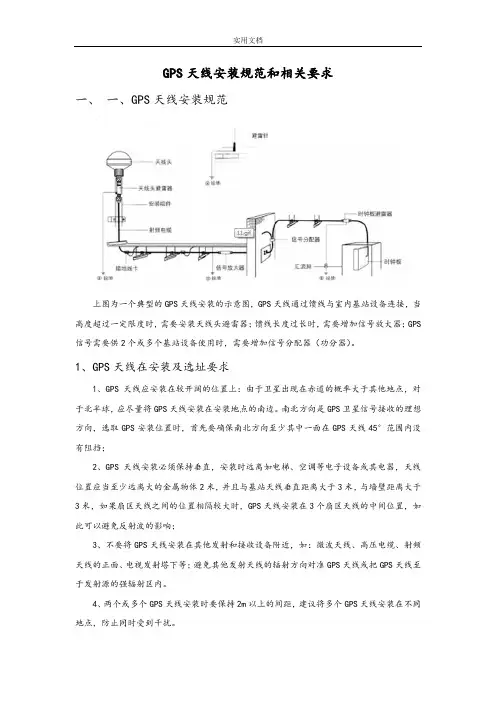

GPS天线安装规范和相关要求一、一、GPS天线安装规范上图为一个典型的GPS天线安装的示意图,GPS天线通过馈线与室内基站设备连接,当高度超过一定限度时,需要安装天线头避雷器；馈线长度过长时,需要增加信号放大器；GPS信号需要供2个或多个基站设备使用时,需要增加信号分配器功分器.1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上：由于卫星出现在赤道的概率大于其他地点,对于北半球,应尽量将GPS天线安装在安装地点的南边.南北方向是GPS卫星信号接收的理想方向,选取GPS安装位置时,首先要确保南北方向至少其中一面在GPS天线45°范围内没有阻挡；2、GPS天线安装必须保持垂直,安装时远离如电梯、空调等电子设备或其电器,天线位置应当至少远离大的金属物体2米,并且与基站天线垂直距离大于3米,与墙壁距离大于3米,如果扇区天线之间的位置相隔较大时,GPS天线安装在3个扇区天线的中间位置,如此可以避免反射波的影响；3、不要将GPS天线安装在其他发射和接收设备附近,如：微波天线、高压电缆、射频天线的正面、电视发射塔下等；避免其他发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区内.4、两个或多个GPS天线安装时要保持2m以上的间距,建议将多个GPS天线安装在不同地点,防止同时受到干扰.5、GPS天线应在避雷针保护区域,避雷针保护区域为避雷针顶点下倾45°范围内,避雷针与GPS天线的水平距离在2～3米为宜.6、在位置满足要求的情况下,GPS馈线长度要求尽量短,当馈线长度较长时,需要增加RF放大器具体根据主设备厂家建议.2、GPS天线安装规范1、GPS天线馈线的选择和连接：在满足位置的情况下,GPS 天线馈线应尽量短,以降低线缆对信号的衰减.2.为避免线缆晃动导致接头松动,应该用胶带将线缆与支撑管的下端固定,并将线缆固定于抱杆上,如下图所示.线缆与抱杆的固定应该留有一定余量可以取10cm或更长,以防止在冬季,线缆因温度降低而有限收缩.3、馈线与天线连接处要做防水处理.4、GPS天线和馈线的安装和更换必须按照以下步骤进行.1天线的安装：a、将馈线的一端穿过支撑管,拧到GPS天线的N型头上,再把支撑管拧到GPS天线内,并拧紧；b、将支撑管固定于抱杆上；c、用胶带将线缆和支撑管下端固定；d、将线缆固定于抱杆上,线缆与抱杆的固定应该留有一定余量.天线安装示意图2天线的更换：a、将支撑管从抱杆上取下；b、旋转支撑管,使其与天线分离切勿旋转天线；c、将馈线从天线N型接头取下,更换天线或制作接头.3GPS天线防雷与接地：a、要保证GPS天线位于避雷针保护范围内,GPS天线不应是区域内的最高点,如图1.b、GPS天线可以不安装避雷器,但GPS信号在基站入口出必须安装避雷器.c、GPS天线馈线必须要做接地处理,馈线的接地点应尽量靠近天线.d、GPS天线馈线接地不得和空调、电动机、水泵马达等有干扰性设备的地导体接在一起,以防外界干扰引入天线系统.e、GPS天线馈线的接地必须做防水处理.二、二、安装场景举例1、落地安装对于较宽阔的平台可以采用落地安装,但应尽量不要将GPS天线和缆桥靠近,以避免信号的反射.对落地安装场景的建议如下：1将天线和缆桥分开至少2m,如果分开较困难,可以架高天线使其距离缆桥至少2m；2在有女儿墙的地方,尽量将天线安装在女儿墙上.场景一、落地安装2、铁塔安装对于郊区或高层建筑物少的地区大多采用铁塔安装.对铁塔安装建议如下：1、GPS天线应安装在塔的南侧；2、GPS天线距离铁塔应尽量远,至少2m；3、GPS天线不要架设太高,应保证线缆的长度尽量短.场景二：铁塔安装3、抱杆安装1、天线应略高于抱杆,抱杆不要选择尖端的抱杆,减少感应雷电的机率；2、天线和抱杆不要太高,避免成为区域最高点.场景三：抱杆安装三、三、各厂家对GPS天线的安装要求1、通用原则1、GPS安装在BBU所在天面位置,与RRU拉远的地址无关,且无影响；2、同一GPS信号,可功分给多个BBU使用,但每个厂家有特定的要求,华为之多能做到4功分,其它厂家未答复.请见厂家章节；3、GPS与BBU之间连接的馈线长度不可超过200米,对于不同厂家要求不同,对于功分场景要求也不同,请见厂家章节；4、功分器可选用普通室分常用功分器,尽量安装在室内.可根据场景需求选用2功分、4功分,支持800~2500频段；5、BBU集中放置的机房,根据LTE BBU数量,采用功分等手段,须在楼顶安装多个GPS天线.2、华为1、通用场景：1使用RG8U跳线,GPS天线到基站的馈线长度不得超过150m；2使用RG8U跳线+GPS放大器, GPS天线到基站的馈线长度不得超过270m；3功分2路：使用RG8U跳线,GPS天线到基站的馈线长度不得超过130m；4功分2路：使用RG8U跳线+GPS放大器, GPS天线到基站的馈线长度不得超过250m；5功分4路：使用RG8U跳线,GPS天线到基站的馈线长度不得超过110m；6功分4路：使用RG8U跳线+GPS放大器, GPS天线到基站的馈线长度不得超过230m；7放大器可安装在室外或者室内.内置防雷,可以安装在避雷器前面或者后面.根据实际路由情况,放大器与GPS天线之间的距离在50m～150m范围内,不建议超过150m直接安装在机柜侧,否则放大效果不好.2、安装与防雷场景GPS天线安装GPS天线侧防雷器配发原则GPS天线侧接地方案铁塔主推不上塔,上塔不超过5m高挂高超10m配发防雷器,低于10m不配配防雷器：防雷器不接地,在GPS天线下方1米范围内,用馈线接地夹接地；楼顶抱杆主推塔杆底部安装统一不配防雷器街边灯塔、管塔主推不上塔,上塔不超过5m高挂高超10m配发防雷器,低于10m不配不配防雷器：不接地,全程绝缘其他场挂高不超过统一不配防雷器场景GPS天线安装GPS天线侧防雷器配发原则GPS天线侧接地方案景5m1安装原则：GPS安装推荐不上塔,上塔挂高不建议超过5m. 2配发原则：1、GPS挂高超10m需配防雷器和馈线接地夹；2、楼顶及非塔站一律不配防雷器.3、GPS安装规范1GPS天线优先安装在楼顶,馈线走线尽量短；2GPS天线必须上塔安装时,尽量将GPS天线安装于不高于地面10米处；3GPS天线上塔安装高于地面10米时,需要进在GPS天线端增加一个GPS避雷器,该避雷器不需接地；在GPS天线下方的馈线上塔处要增加一处馈线接地;4单铁塔塔身与机房距离超过5米时,需在GPS馈线下塔前再增加一处馈线接地；5GPS天线室外安装要求：a、GPS馈线接头用绝缘胶带绑扎严密,无金属接头暴露, 具体规范见右图；b、接头处用防水工作,防水胶带两端用扎带绑扎结实.4、安装说明文档：3、爱立信GPS安装手册-爱立信.doc。

GPS天线安装规范和相关要求一、一、GPS天线安装规范上图为一个典型的GPS天线安装的示意图，GPS天线通过馈线与室内基站设备连接，当高度超过一定限度时，需要安装天线头避雷器；馈线长度过长时，需要增加信号放大器；GPS 信号需要供2个或多个基站设备使用时，需要增加信号分配器（功分器）。

1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上：由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

南北方向是GPS卫星信号接收的理想方向，选取GPS安装位置时，首先要确保南北方向至少其中一面在GPS天线45°范围内没有阻挡；2、GPS天线安装必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离大的金属物体2米，并且与基站天线垂直距离大于3米，与墙壁距离大于3米，如果扇区天线之间的位置相隔较大时，GPS天线安装在3个扇区天线的中间位置，如此可以避免反射波的影响；3、不要将GPS天线安装在其他发射和接收设备附近，如：微波天线、高压电缆、射频天线的正面、电视发射塔下等；避免其他发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区内。

4、两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

5、GPS天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾45°范围内，避雷针与GPS天线的水平距离在2～3米为宜。

6、在位置满足要求的情况下，GPS馈线长度要求尽量短，当馈线长度较长时，需要增加RF放大器（具体根据主设备厂家建议）。

2、GPS天线安装规范1、GPS天线馈线的选择和连接：在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如下图所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

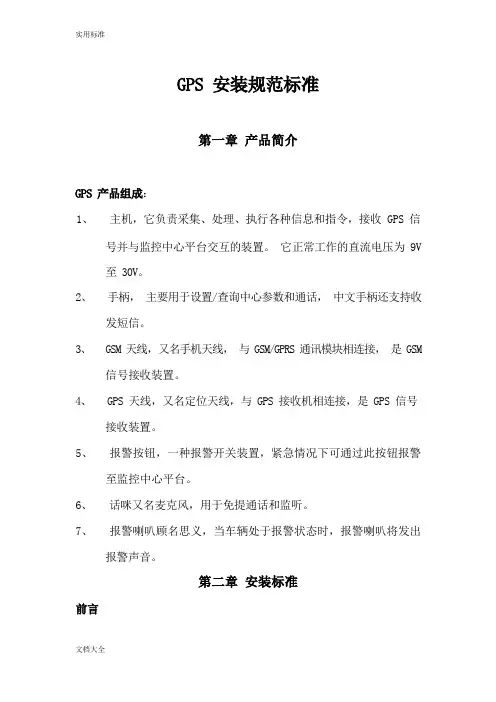

1、主机，它负责采集、处理、执行各种信息和指令，接收 GPS 信号并与监控中心平台交互的装置。

它正常工作的直流电压为 9V 至 30V。

2、手柄，主要用于设置/查询中心参数和通话，中文手柄还支持收发短信。

3、 GSM 天线，又名手机天线，与 GSM/GPRS 通讯模块相连接，是 GSM信号接收装置。

4、 GPS 天线，又名定位天线，与 GPS 接收机相连接，是 GPS 信号接收装置。

5、报警按钮，一种报警开关装置，紧急情况下可通过此按钮报警至监控中心平台。

6、话咪又名麦克风，用于免提通话和监听。

7、报警喇叭顾名思义，当车辆处于报警状态时，报警喇叭将发出报警声音。

本标准是根据我国国家标准 GA 366-2001 技术规范的要求，对产品做出的强制性执行标准。

并对产品安装单位和安装人员以及相应的管理工作提出了要求，是指导安装与服务，检验其质量的依据。

本标准合用于所有安装本产品的各种安装点、安装人员和服务网点，包括公司营业处、分公司、代理商、安装车场和安装人员。

安装基本要求1) 产品在安装前，应核实产品是否是用户订购的产品，子细检查产品配置是否彻底正常。

2) 在安装产品前，应子细检查用户车辆先后摆布、里外外观和电器部份是否正常，特殊是与产品安装相关的位置和电气部份。

发现问题及时与用户联系，并在安装单上记录故障现象，经用户认可后方能安装，而对于比较严重的故障，则需要用户签字方能安装。

3) 在安装产品时，如果产品已经安装了或者正在考虑其他报警设备，则应确保这些不同的器材在预先布置、维护、操作和效能方面互相兼容而不会降低其性能指标。

4) 在安装产品时，如果车辆的状态或者用户的要求不符合相关标准对技术防范的要求(如制动、探测、报警等)，安装人员应向用户明确提示，为用户提供正确的安装意见。

如果可能发生影响车辆行驶与安全的问题，或者是可能发生不能发挥预定防范性能的问题，应暂停安装，与用户商议解决，并且在安装记录中如实记载车辆的相关状态或者用户的要求。

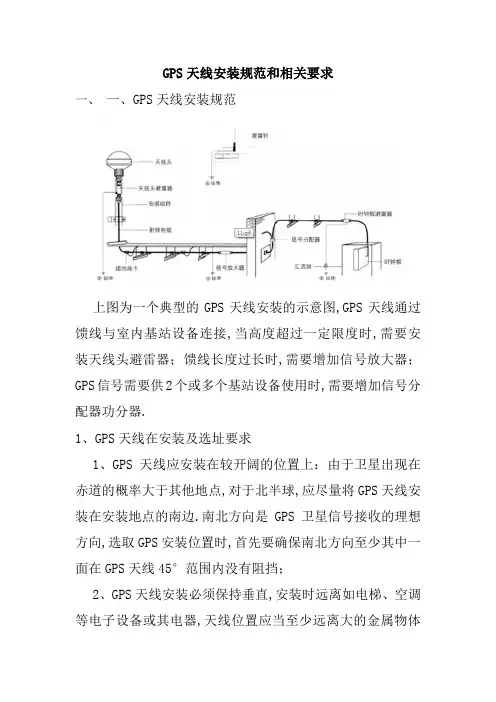

GPS天线安装规范与相关要求一、一、GPS天线安装规范上图为一个典型的GPS天线安装的示意图,GPS天线通过馈线与室内基站设备连接,当高度超过一定限度时,需要安装天线头避雷器;馈线长度过长时,需要增加信号放大器;GPS信号需要供2个或多个基站设备使用时,需要增加信号分配器(功分器)。

1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上:由于卫星出现在赤道的概率大于其她地点,对于北半球,应尽量将GPS天线安装在安装地点的南边。

南北方向就是GPS卫星信号接收的理想方向,选取GPS安装位置时,首先要确保南北方向至少其中一面在GPS天线45°范围内没有阻挡;2、GPS天线安装必须保持垂直,安装时远离如电梯、空调等电子设备或其电器,天线位置应当至少远离大的金属物体2米,并且与基站天线垂直距离大于3米,与墙壁距离大于3米,如果扇区天线之间的位置相隔较大时,GPS天线安装在3个扇区天线的中间位置,如此可以避免反射波的影响;3、不要将GPS天线安装在其她发射与接收设备附近,如:微波天线、高压电缆、射频天线的正面、电视发射塔下等;避免其她发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区内。

4、两个或多个GPS天线安装时要保持2m以上的间距,建议将多个GPS天线安装在不同地点,防止同时受到干扰。

5、GPS天线应在避雷针保护区域,避雷针保护区域为避雷针顶点下倾45°范围内,避雷针与GPS天线的水平距离在2～3米为宜。

6、在位置满足要求的情况下,GPS馈线长度要求尽量短,当馈线长度较长时,需要增加RF 放大器(具体根据主设备厂家建议)。

2、GPS天线安装规范1、GPS天线馈线的选择与连接:在满足位置的情况下,GPS天线馈线应尽量短,以降低线缆对信号的衰减。

2、为避免线缆晃动导致接头松动,应该用胶带将线缆与支撑管的下端固定,并将线缆固定于抱杆上,如下图所示。

线缆与抱杆的固定应该留有一定余量(可以取10cm或更长),以防止在冬季,线缆因温度降低而有限收缩。

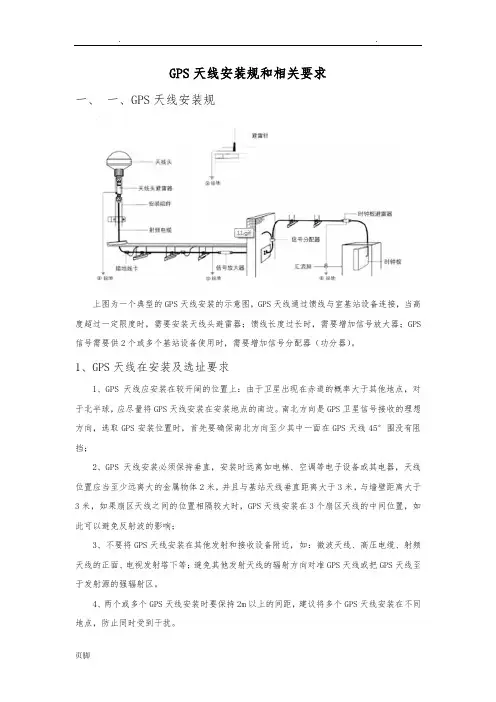

GPS天线安装规和相关要求一、一、GPS天线安装规上图为一个典型的GPS天线安装的示意图，GPS天线通过馈线与室基站设备连接，当高度超过一定限度时，需要安装天线头避雷器；馈线长度过长时，需要增加信号放大器；GPS 信号需要供2个或多个基站设备使用时，需要增加信号分配器（功分器）。

1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上：由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

南北方向是GPS卫星信号接收的理想方向，选取GPS安装位置时，首先要确保南北方向至少其中一面在GPS天线45°围没有阻挡；2、GPS天线安装必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离大的金属物体2米，并且与基站天线垂直距离大于3米，与墙壁距离大于3米，如果扇区天线之间的位置相隔较大时，GPS天线安装在3个扇区天线的中间位置，如此可以避免反射波的影响；3、不要将GPS天线安装在其他发射和接收设备附近，如：微波天线、高压电缆、射频天线的正面、电视发射塔下等；避免其他发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区。

4、两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

5、GPS天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾45°围，避雷针与GPS天线的水平距离在2～3米为宜。

6、在位置满足要求的情况下，GPS馈线长度要求尽量短，当馈线长度较长时，需要增加RF放大器（具体根据主设备厂家建议）。

2、GPS天线安装规1、GPS天线馈线的选择和连接：在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如下图所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护围，GPS天线不应是区域的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

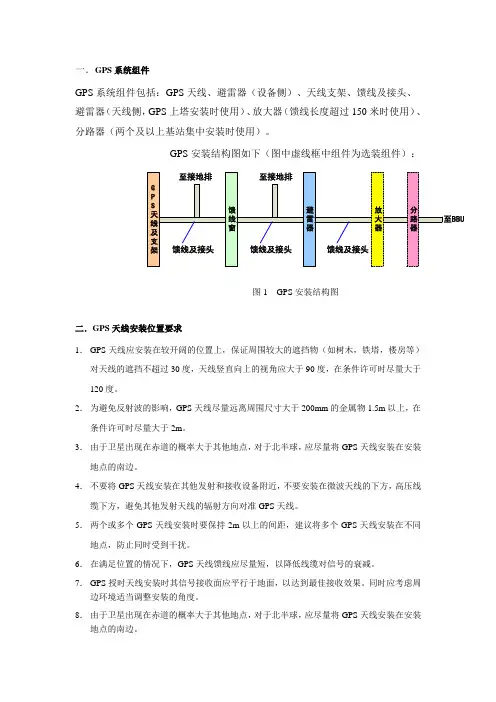

一．GPS系统组件GPS系统组件包括：GPS天线、避雷器（设备侧）、天线支架、馈线及接头、避雷器（天线侧，GPS上塔安装时使用）、放大器（馈线长度超过150米时使用）、分路器（两个及以上基站集中安装时使用）。

GPS安装结构图如下（图中虚线框中组件为选装组件）：BBU图1 GPS安装结构图二．GPS天线安装位置要求1．GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于90度，在条件许可时尽量大于120度。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，不要安装在微波天线的下方，高压线缆下方，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

6．在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

7．GPS授时天线安装时其信号接收面应平行于地面，以达到最佳接收效果。

同时应考虑周边环境适当调整安装的角度。

8．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

9．电缆线铺设时应远离高压线，电源线，电话线等；电缆线长度多出时不要盘起，应拉直，以免产生电磁场引致信号衰减；电缆线铺设时不应受力压迫。

如图1所示：图2天线安装位置示意图三．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.TD-SCDMA系统GPS馈线选择的馈线类型以及布放方案如下：①GPS天线距离设备70米以内：选用厂商安装材料中自带的GPS线缆；②GPS天线距离设备70米至120米：选用1/2”馈线；③GPS天线距离设备120米至200米：选用7/8”馈线；④GPS天线距离设备200米以上：使用增益大于25dB的GPS信号放大器。

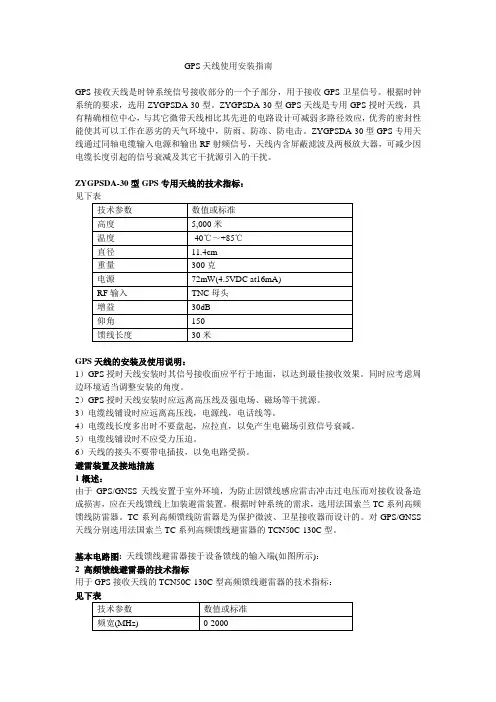

GPS天线使用安装指南GPS接收天线是时钟系统信号接收部分的一个子部分，用于接收GPS卫星信号。

根据时钟系统的要求，选用ZYGPSDA-30型。

ZYGPSDA-30型GPS天线是专用GPS授时天线，具有精确相位中心，与其它微带天线相比其先进的电路设计可减弱多路径效应，优秀的密封性能使其可以工作在恶劣的天气环境中，防雨、防冻、防电击。

ZYGPSDA-30型GPS专用天线通过同轴电缆输入电源和输出RF射频信号，天线内含屏蔽滤波及两极放大器，可减少因电缆长度引起的信号衰减及其它干扰源引入的干扰。

ZYGPSDA-30型GPS专用天线的技术指标：见下表GPS天线的安装及使用说明：1）GPS授时天线安装时其信号接收面应平行于地面，以达到最佳接收效果。

同时应考虑周边环境适当调整安装的角度。

2）GPS授时天线安装时应远离高压线及强电场、磁场等干扰源。

3）电缆线铺设时应远离高压线，电源线，电话线等。

4）电缆线长度多出时不要盘起，应拉直，以免产生电磁场引致信号衰减。

5）电缆线铺设时不应受力压迫。

6）天线的接头不要带电插拔，以免电路受损。

避雷装置及接地措施1概述：由于GPS/GNSS天线安置于室外环境，为防止因馈线感应雷击冲击过电压而对接收设备造成损害，应在天线馈线上加装避雷装置。

根据时钟系统的需求，选用法国索兰TC系列高频馈线防雷器。

TC系列高频馈线防雷器是为保护微波、卫星接收器而设计的。

对GPS/GNSS 天线分别选用法国索兰TC系列高频馈线避雷器的TCN50C-130C型。

基本电路图:天线馈线避雷器接于设备馈线的输入端(如图所示)：2 高频馈线避雷器的技术指标用于GPS接收天线的TCN50C-130C型高频馈线避雷器的技术指标：见下表3高频馈线避雷器的安装及使用说明：1）天线馈线避雷器接于设备馈线的输入端。

2）电缆馈线的金属外护层，在上部、下部和经走线架进机房入口处就近接地，在机房入口处的接地就近与地网引出的接地线连通。

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

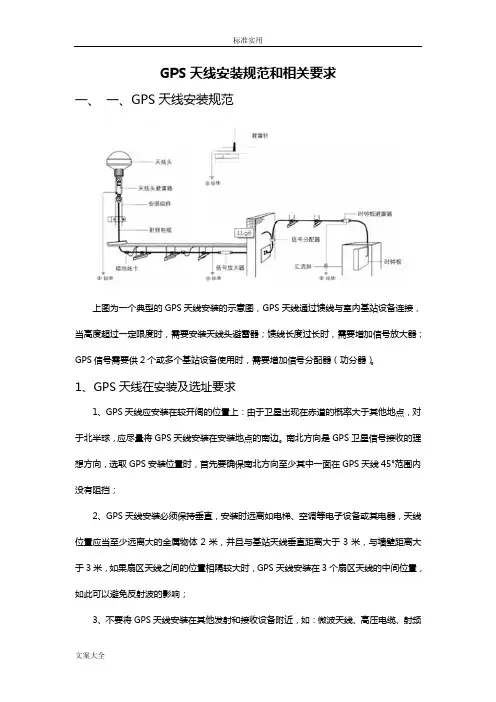

GPS天线安装规范和相关要求一、一、GPS天线安装规范上图为一个典型的GPS天线安装的示意图，GPS天线通过馈线与室内基站设备连接，当高度超过一定限度时，需要安装天线头避雷器；馈线长度过长时，需要增加信号放大器；GPS信号需要供2个或多个基站设备使用时，需要增加信号分配器（功分器）。

1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上：由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

南北方向是GPS卫星信号接收的理想方向，选取GPS安装位置时，首先要确保南北方向至少其中一面在GPS天线45°范围内没有阻挡；2、GPS天线安装必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离大的金属物体2米，并且与基站天线垂直距离大于3米，与墙壁距离大于3米，如果扇区天线之间的位置相隔较大时，GPS天线安装在3个扇区天线的中间位置，如此可以避免反射波的影响；3、不要将GPS天线安装在其他发射和接收设备附近，如：微波天线、高压电缆、射频天线的正面、电视发射塔下等；避免其他发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区内。

4、两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

5、GPS天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾45°范围内，避雷针与GPS天线的水平距离在2～3米为宜。

6、在位置满足要求的情况下，GPS馈线长度要求尽量短，当馈线长度较长时，需要增加RF放大器（具体根据主设备厂家建议）。

2、GPS天线安装规范1、GPS天线馈线的选择和连接：在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如下图所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

GPS安装操作规范GPS（全球定位系统）是一种通过卫星信号定位的技术，被广泛应用于车辆导航、物流追踪等领域。

正确安装GPS设备可以确保其正常工作并实现准确的定位功能。

以下是GPS安装的操作规范。

1.安装位置选择：GPS设备应安装在车辆上方，以获得最佳的卫星信号接收。

一般来说，设备应安装在车辆表面平坦且无金属干扰的位置，避免与其他电子设备（如收音机、电磁阀等）靠近。

同时，安装位置应选在不会遮挡驾驶员视线的位置。

2.设备固定：GPS设备应牢固地固定在车辆上，避免在行驶过程中产生松动或跌落。

使用专用的固定座和螺丝将设备牢固地安装在车辆上，以保证在行驶过程中设备的稳定性。

3.电源接口：GPS设备应与车辆的电源接口连接，以保证设备能够正常工作。

根据车辆的不同，可选择直接连接到车辆电瓶或者通过点烟器接口供电。

在接线过程中，应确保电线的接触良好，避免接触不良或短路等情况。

4.天线安装：GPS设备需要连接天线以接收卫星信号。

天线应安装在设备上方且与设备间隔一定距离，避免相互干扰。

天线应安装在开阔的地方，避免被金属、建筑物等物体遮挡，以确保信号的正常接收。

5.设备测试和调试：安装完GPS设备后，应进行测试和调试，确保设备能够正常工作和定位准确。

可以通过车辆导航系统显示车辆位置是否与实际位置相符的方式进行测试。

如果发现问题，应及时进行排查和修复。

6.使用说明书：在安装过程中，应仔细阅读GPS设备的使用说明书，了解设备的基本操作、功能设置等内容，并按照说明书的要求进行操作。

如果安装过程中遇到问题，可查阅说明书寻找解决方法。

7.维护和保养：安装完GPS设备后，应对设备进行定期的维护和保养，以确保设备的正常工作和使用寿命。

维护包括清洁设备表面、检查电源线连接情况、测试设备功能等。

综上所述，对GPS设备的正确安装操作规范可以保证设备的稳定性和准确性，提高使用效果。

在安装过程中，需注意选择适当的安装位置、固定设备、正确接线、安装天线等，并严格按照使用说明书进行操作。

GPS天线安装规范和相关要求引言：GPS（全球定位系统）天线是接收卫星信号并将其转化为可用的定位信息的关键组成部分。

正确安装和使用GPS天线，可以确保定位的准确性和可靠性。

本文将介绍GPS天线的安装规范和相关要求，以帮助用户正确选择和安装GPS天线，以获得最佳的定位性能。

一、GPS天线的选择1.天线类型：GPS天线一般可分为内置天线和外置天线。

内置天线可以直接嵌入设备，外置天线则需额外安装。

一般而言，外置天线的接收性能要优于内置天线。

2.天线增益：天线增益是指天线辐射功率强度的量化指标，通常以dBd（偶极子增益）或dBi（向点源辐射功率的理论增益）表示。

在一般应用中，建议选择增益在2-5dBi之间的天线。

3.天线频率：GPS天线的频率通常为1575.42MHz。

因此，在购买GPS 天线时，应注意选择频率适配的天线。

二、GPS天线的安装规范1.安装位置：GPS天线应安装在开阔、无遮挡的位置上，以便接收卫星信号的最佳情况。

建筑物、树木、高山等地形都会对卫星信号的接收产生干扰，因此应避免这些干扰源。

2.天线朝向：GPS天线应尽量朝向天空，以获得最佳的卫星信号接收效果。

在安装时，应确保天线指向卫星轨道所在的天区，避免朝向有高建筑物等遮挡物的方向。

3.天线高度：天线安装的高度会直接影响卫星信号的接收质量。

一般而言，天线安装地点离地2-3米为宜，如果安装于建筑物上，则应尽量将天线安装在高处以提高信号接收能力。

4.天线布线：天线与接收设备之间的电缆长度也会对信号的传输产生影响。

一般来说，电缆长度较短会减少信号衰减，但也要根据实际情况进行合理布线，以防止电缆弯曲或损坏导致信号传输的不稳定。

三、GPS天线的相关要求1.电源要求：GPS天线一般需要外部电源供应。

在选择GPS天线时，应注意其电源要求，以便提供稳定的工作电压。

2.防水防尘：由于GPS天线一般安装在户外环境中，因此其防水和防尘性能尤为重要。

用户在购买GPS天线时，应注意其防护等级，并根据实际需求选择适合的防水防尘等级。

GPS天线的安装(1)安装方式●GPS天线应通过螺丝紧固安装（GPS天线厂家提供）；GPS抱杆(客户提供)可通过紧固件固定在走线架或者附墙安装，如无安装GPS抱杆可直接把天线支架固定在墙上。

●当GPS天线安装在支架上时，其天线底部应高出抱杆或墙顶部。

(2)垂直度要求●GPS天线必须垂直安装，垂直度各向偏差不得超过1°。

(3)阻挡要求●GPS 天线必须安装在较空旷位置，上方90 度范围内（至少南向45°）应无建筑物遮挡。

图8-1 GPS安装要求示意图●由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

●GPS接收机的信号必须保证同时稳定接收4颗星(含)以上并且每颗星的信噪比大于40。

●为避免反射波的影响，建议GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

●建议两个或多个GPS天线安装时要保持2米以上的间距。

●铁塔基站建议将GPS接收天线安装在机房建筑物屋顶上。

(4)防雷接地要求●GPS天线安装在避雷针45°保护角内。

●GPS天线的安装支架及抱杆须良好接地。

(5)LTE共址站的GPS安装或共享要求●LTE设备同厂家时：如集中放置BBU，可选择利用GPS同步信号，直接加装分路器射频共享GPS同步信号。

(6)应确保GPS天线周边不存在大功率的微波发射天线、高压输电电缆以及电视发射塔的发射天线等电磁干扰源，干扰功率不应超过－90dBm。

以周边没有大功率的发射设备，没有同频干扰或强电磁干扰为最佳安装位置。

(7)GPS天线与WIFI天线安装要求距离大于3米，天线不能安装在天线的发射口面处。

(8)GPS天馈线缆与抱杆进行固定(采用黑色扎带)，扎带头的朝向一致，扎带的间距均匀，所有线扣必须齐根剪平不拉尖。

(9)GPS 1/2”馈线最大长度根据以下场景场景1场景2场景3。

GPS安装空间要求公司内部编号：（GOOD-TMMT・MMUT・UUPTY・UUYY・DTTI・在不同的安装环境下，对GPS天线的安装位置要求有所位置。

通用要求安装GPS天线的地点，在和水平面成10°以上的夹角范围内没有遮挡物的位置为理想的安装位置周围没有高大建筑物遮挡，距离楼顶小型附属建筑应尽量远。

安装GPS天线的平面的可使用面积越大越好，天线竖直向上的视角应大于90° ,如所示。

图1-1天线安装位置中1表示“周围建筑或其他遮挡物” ,2中表示“GPS天线”。

如果存在高大建筑物或山峰等遮挡物体，保证天线可视的天空面积大于50%；如果方向可以选择的话，当天线位置位于北半球，应选择北面被遮挡，如位于南半球，则应选择南面被遮挡。

注意避免放置于移动天线主瓣近距离辐射区域，不要位于微波天线的微波信号下方，高压电缆下方以及电视发射塔的强辐射下。

以周边没有大功率的发射设备，没有同频干扰或强电磁干扰为最佳安装位置天线安装位置附近应有专门的避雷针或类似的设施。

避雷针距天线水平距离应GPS天线安装在铁塔上时，天线应处在避雷针的有效保护范围内。

即天线接收头与避雷针或铁塔顶端的连线与竖直方向的夹角小于45° ,对于多雷区（年雷暴日大于20天）,夹角应小于30° o严禁将GPS天线安装在微波天线的主瓣正下方，高压电缆下方以及电视发射塔的强辐射范围。

天线应远离以下场景安装：高压电缆下方。

大功率的发射设备。

微波天线的微波信号下方。

电视发射塔的强辐射下。

同频干扰或强电磁干扰。

移动通信天线正面主瓣近距离辐射。

楼顶安装位置要求从接收卫星信号效果的角度考虑，简单示意了在楼顶安装GPS天线安装的位置选择的原则。

中GPS天线安装位置的最佳选择依次为位置①、位置②、位置③、位置④，请勿在位置⑤和位置⑥的位置安装GPS天线。

从防雷的角度考虑，天线应处在避雷针的有效保护范围内，如所示。

天线的安装位置应尽量选择楼顶的中央，尽量不要安装在楼顶四周的矮墙上。
