(完整版)GPS天线安装位置查勘及安装规范

G P S天线安装规范-CAL-FENGHAI.-(YICAI)-Company One1一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS 天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

一．GPS系统组件GPS系统组件包括：GPS天线、避雷器（设备侧）、天线支架、馈线及接头、避雷器（天线侧，GPS上塔安装时使用）、放大器（馈线长度超过150米时使用）、分路器（两个及以上基站集中安装时使用）。

GPS安装结构图如下（图中虚线框中组件为选装组件）：BBU图1 GPS安装结构图二．GPS天线安装位置要求1．GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于90度，在条件许可时尽量大于120度。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，不要安装在微波天线的下方，高压线缆下方，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

6．在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

7．GPS授时天线安装时其信号接收面应平行于地面，以达到最佳接收效果。

同时应考虑周边环境适当调整安装的角度。

8．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

9．电缆线铺设时应远离高压线，电源线，电话线等；电缆线长度多出时不要盘起，应拉直，以免产生电磁场引致信号衰减；电缆线铺设时不应受力压迫。

如图1所示：图2天线安装位置示意图三．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.TD-SCDMA系统GPS馈线选择的馈线类型以及布放方案如下：①GPS天线距离设备70米以内：选用厂商安装材料中自带的GPS线缆；②GPS天线距离设备70米至120米：选用1/2”馈线；③GPS天线距离设备120米至200米：选用7/8”馈线；④GPS天线距离设备200米以上：使用增益大于25dB的GPS信号放大器。

GPS车载终端安装技术规范由于车载卫星定位系统属高精密设备产品，必须要有一个良好稳定的工作环境，才能充分发挥其优良的工作性能，所以在安装过程中对其安装的方法和安装位置的确定至关重要。

对于各种车型的不同，其安装位置和方法也不尽相同，要安装好一套车载定位设备，既要对设备配置熟悉又要对车辆情况有一定的了解。

首先要了解车载卫星定位系统总体结构和原理，系统主要是利用3星定位原理通过主机接收并处理GPS定位信息，由GPRS数字移动通信系统将GPS定位信息送到调度中心实施监控。

车载式卫星定位系统的主要构成部分：车载终端（车台）、LCD显示屏、通话手柄、GPS天线、GSM天线、报警控制器以及其它选配附件和连线等；其次是要了解车辆车型及车辆结构，目前国内路面上行使机动车辆种类大致可分为轿车、面包车、中小型货车及大型半挂牵引集装厢车等车型。

车载设备主要技术参数：◆工作电压：直流12V或24V◆工作电流：200mA（待机状态）◆频率范围：GPS 15750.42 MHz◆通信速率：9600bps◆定位精度：25m （无SA、无差分2σ）◆速度精度：≤0.2m/s◆动态特性：不小于4g◆通讯范围：短消息已开通的GSM全网下面详细介绍A VLS-80型车载卫星定位终端在各种车型中安装方法和安装位置。

＊安装时所需工具：小型电钻一把；十字、一字改锥各一把；万用表（或汽车试电笔0～24V）一个（支）；尖嘴钳、老虎钳、剥线钳或剪刀一把；Φ10圆锉一把；记号笔一支；＊安装时所需耗材：Φ3、Φ5钻头若干；绝缘胶布、双面贴、扎线带、螺丝（Φ4×15㎜自攻、Φ4×10㎜自攻、Φ5×15㎜带螺母平头、Φ5×10㎜带螺母平头螺丝及配套垫片）若干；一．轿车系列：车台：由于车台抗干扰性较弱，易受外界各种信号的干扰，从而影响车台的工作稳定性，而轿车均为发动机前置结构，在行驶过程中，其缸体上的火花塞会不断产生各种不同频段的电磁波，特别是高压点火线圈也位于发动机室内，且离驾驶室很近，它也会在工作时不断产生杂乱的高频电磁波，而且干扰强度有甚于火花塞的干扰。

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

1、主机，它负责采集、处理、执行各种信息和指令，接收 GPS 信号并与监控中心平台交互的装置。

它正常工作的直流电压为 9V 至 30V。

2、手柄，主要用于设置/查询中心参数和通话，中文手柄还支持收发短信。

3、 GSM 天线，又名手机天线，与 GSM/GPRS 通讯模块相连接，是 GSM信号接收装置。

4、 GPS 天线，又名定位天线，与 GPS 接收机相连接，是 GPS 信号接收装置。

5、报警按钮，一种报警开关装置，紧急情况下可通过此按钮报警至监控中心平台。

6、话咪又名麦克风，用于免提通话和监听。

7、报警喇叭顾名思义，当车辆处于报警状态时，报警喇叭将发出报警声音。

本标准是根据我国国家标准 GA 366-2001 技术规范的要求，对产品做出的强制性执行标准。

并对产品安装单位和安装人员以及相应的管理工作提出了要求，是指导安装与服务，检验其质量的依据。

本标准合用于所有安装本产品的各种安装点、安装人员和服务网点，包括公司营业处、分公司、代理商、安装车场和安装人员。

安装基本要求1) 产品在安装前，应核实产品是否是用户订购的产品，子细检查产品配置是否彻底正常。

2) 在安装产品前，应子细检查用户车辆先后摆布、里外外观和电器部份是否正常，特殊是与产品安装相关的位置和电气部份。

发现问题及时与用户联系，并在安装单上记录故障现象，经用户认可后方能安装，而对于比较严重的故障，则需要用户签字方能安装。

3) 在安装产品时，如果产品已经安装了或者正在考虑其他报警设备，则应确保这些不同的器材在预先布置、维护、操作和效能方面互相兼容而不会降低其性能指标。

4) 在安装产品时，如果车辆的状态或者用户的要求不符合相关标准对技术防范的要求(如制动、探测、报警等)，安装人员应向用户明确提示，为用户提供正确的安装意见。

如果可能发生影响车辆行驶与安全的问题，或者是可能发生不能发挥预定防范性能的问题，应暂停安装，与用户商议解决，并且在安装记录中如实记载车辆的相关状态或者用户的要求。

GPS天线安装规范与相关要求一、一、GPS天线安装规范上图为一个典型的GPS天线安装的示意图,GPS天线通过馈线与室内基站设备连接,当高度超过一定限度时,需要安装天线头避雷器;馈线长度过长时,需要增加信号放大器;GPS信号需要供2个或多个基站设备使用时,需要增加信号分配器(功分器)。

1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上:由于卫星出现在赤道的概率大于其她地点,对于北半球,应尽量将GPS天线安装在安装地点的南边。

南北方向就是GPS卫星信号接收的理想方向,选取GPS安装位置时,首先要确保南北方向至少其中一面在GPS天线45°范围内没有阻挡;2、GPS天线安装必须保持垂直,安装时远离如电梯、空调等电子设备或其电器,天线位置应当至少远离大的金属物体2米,并且与基站天线垂直距离大于3米,与墙壁距离大于3米,如果扇区天线之间的位置相隔较大时,GPS天线安装在3个扇区天线的中间位置,如此可以避免反射波的影响;3、不要将GPS天线安装在其她发射与接收设备附近,如:微波天线、高压电缆、射频天线的正面、电视发射塔下等;避免其她发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区内。

4、两个或多个GPS天线安装时要保持2m以上的间距,建议将多个GPS天线安装在不同地点,防止同时受到干扰。

5、GPS天线应在避雷针保护区域,避雷针保护区域为避雷针顶点下倾45°范围内,避雷针与GPS天线的水平距离在2～3米为宜。

6、在位置满足要求的情况下,GPS馈线长度要求尽量短,当馈线长度较长时,需要增加RF 放大器(具体根据主设备厂家建议)。

2、GPS天线安装规范1、GPS天线馈线的选择与连接:在满足位置的情况下,GPS天线馈线应尽量短,以降低线缆对信号的衰减。

2、为避免线缆晃动导致接头松动,应该用胶带将线缆与支撑管的下端固定,并将线缆固定于抱杆上,如下图所示。

线缆与抱杆的固定应该留有一定余量(可以取10cm或更长),以防止在冬季,线缆因温度降低而有限收缩。

实时动态记录仪（GPS）安装、使用、管理制度一、目的和意义为了加强车辆管理，提高道路运输安全，规范行车行为，降低交通事故发生率，根据《中华人民共和国道路交通安全法》、《道路货物运输及站场管理规定》等相关法律法规，特制定本制度。

本制度规定了实时动态记录仪（GPS）的安装、使用、管理等方面的内容，以确保GPS设备的正常运行和数据准确性。

二、安装要求1. 安装对象：适用于公路营运的载客汽车、重型载货汽车、半挂牵引车等车辆。

2. 安装时间：新车上路前或者旧车更换GPS设备时，应立即进行安装。

3. 安装位置：GPS设备应安装在车辆内部，不影响驾驶视线和车辆安全性能的位置。

4. 安装单位：应由专业人员进行安装，确保设备安装牢固、线路整洁、无损坏。

5. 设备要求：GPS设备应符合国家相关标准，具备实时定位、速度监测、行驶记录等功能。

三、使用要求1. 使用人员：GPS设备的使用和管理人员应经过专业培训，熟悉设备操作方法和注意事项。

2. 登录与权限：系统管理员应通过分配的账号及密码登录使用GPS监控系统。

3. 日常检查：使用人员应定期检查GPS设备的工作状态，确保设备正常运行。

4. 数据传输：GPS设备应实时传输车辆位置、速度等数据，确保数据的准确性和实时性。

5. 数据存储：GPS设备应具备数据存储功能，存储车辆行驶过程中的相关数据。

6. 数据查询与分析：使用人员可通过GPS监控系统查询和分析车辆行驶数据，为车辆管理和调度提供依据。

四、管理制度1. 专人管理制度：GPS车辆监控系统实行专人管理制度，由安全科GPS监控室安排监控管理员管理。

2. 操作培训：定期对使用人员进行GPS设备操作培训，提高设备使用效果。

3. 数据保密：GPS监控系统的数据涉及公司的运营机密，任何人不得未经公司书面许可，将数据携带出公司。

4. 违章处理：对超速、超界线行驶等车辆违章行驶数据要及时、迅速传递到车辆安全管理部门，并按照公司规定进行处理。

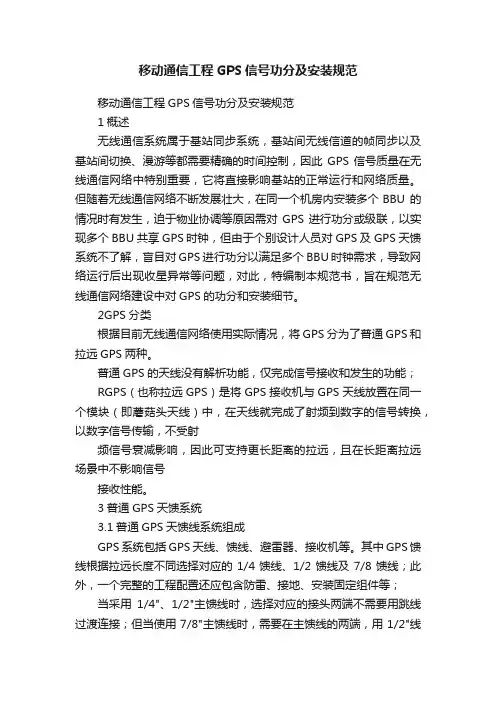

移动通信工程GPS信号功分及安装规范移动通信工程GPS信号功分及安装规范1概述无线通信系统属于基站同步系统，基站间无线信道的帧同步以及基站间切换、漫游等都需要精确的时间控制，因此GPS信号质量在无线通信网络中特别重要，它将直接影响基站的正常运行和网络质量。

但随着无线通信网络不断发展壮大，在同一个机房内安装多个BBU 的情况时有发生，迫于物业协调等原因需对GPS进行功分或级联，以实现多个BBU共享GPS 时钟，但由于个别设计人员对GPS及GPS天馈系统不了解，盲目对GPS进行功分以满足多个BBU时钟需求，导致网络运行后出现收星异常等问题，对此，特编制本规范书，旨在规范无线通信网络建设中对GPS的功分和安装细节。

2GPS分类根据目前无线通信网络使用实际情况，将GPS分为了普通GPS和拉远GPS两种。

普通GPS的天线没有解析功能，仅完成信号接收和发生的功能；RGPS（也称拉远GPS）是将GPS接收机与GPS天线放置在同一个模块（即蘑菇头天线）中，在天线就完成了射频到数字的信号转换，以数字信号传输，不受射频信号衰减影响，因此可支持更长距离的拉远，且在长距离拉远场景中不影响信号接收性能。

3普通GPS天馈系统3.1普通GPS天馈线系统组成GPS系统包括GPS天线、馈线、避雷器、接收机等。

其中GPS馈线根据拉远长度不同选择对应的1/4馈线、1/2馈线及7/8馈线；此外，一个完整的工程配置还应包含防雷、接地、安装固定组件等；当采用1/4"、1/2"主馈线时，选择对应的接头两端不需要用跳线过渡连接；但当使用7/8"主馈线时，需要在主馈线的两端，用1/2"线缆作为跳线过渡，分别连接GPS天线和设备侧的避雷器；3.2增益计算基站接收机对输入的GPS时钟信号有强度要求，信号太弱无法满足接收灵敏度要求，造成其无法正常工作，计算公式为：R接收＝R天线接收信号＋G天线增益－G馈线－G分路器－G其他由以上得知，GPS信号质量与下面几个因素相关：地面的GPS信号强度：开阔地的信号强度为-130dBm~-123dBm；GPS天线：具体来说，与介质天线增益、前端LNA的增益与噪声指数有关；线路总损耗：包括馈线、跳线、无源功分器、连接器等所有损耗。

GPS天线安装规和相关要求一、一、GPS天线安装规上图为一个典型的GPS天线安装的示意图，GPS天线通过馈线与室基站设备连接，当高度超过一定限度时，需要安装天线头避雷器；馈线长度过长时，需要增加信号放大器；GPS 信号需要供2个或多个基站设备使用时，需要增加信号分配器（功分器）。

1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上：由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

南北方向是GPS卫星信号接收的理想方向，选取GPS安装位置时，首先要确保南北方向至少其中一面在GPS天线45°围没有阻挡；2、GPS天线安装必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离大的金属物体2米，并且与基站天线垂直距离大于3米，与墙壁距离大于3米，如果扇区天线之间的位置相隔较大时，GPS天线安装在3个扇区天线的中间位置，如此可以避免反射波的影响；3、不要将GPS天线安装在其他发射和接收设备附近，如：微波天线、高压电缆、射频天线的正面、电视发射塔下等；避免其他发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区。

4、两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

5、GPS天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾45°围，避雷针与GPS天线的水平距离在2～3米为宜。

6、在位置满足要求的情况下，GPS馈线长度要求尽量短，当馈线长度较长时，需要增加RF放大器（具体根据主设备厂家建议）。

2、GPS天线安装规1、GPS天线馈线的选择和连接：在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如下图所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护围，GPS天线不应是区域的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

一．GPS系统组件GPS系统组件包括：GPS天线、避雷器（设备侧）、天线支架、馈线及接头、避雷器（天线侧，GPS上塔安装时使用）、放大器（馈线长度超过150米时使用）、分路器（两个及以上基站集中安装时使用）。

GPS安装结构图如下（图中虚线框中组件为选装组件）：BBU图1 GPS安装结构图二．GPS天线安装位置要求1．GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于90度，在条件许可时尽量大于120度。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，不要安装在微波天线的下方，高压线缆下方，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

6．在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

7．GPS授时天线安装时其信号接收面应平行于地面，以达到最佳接收效果。

同时应考虑周边环境适当调整安装的角度。

8．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

9．电缆线铺设时应远离高压线，电源线，电话线等；电缆线长度多出时不要盘起，应拉直，以免产生电磁场引致信号衰减；电缆线铺设时不应受力压迫。

如图1所示：图2天线安装位置示意图三．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.TD-SCDMA系统GPS馈线选择的馈线类型以及布放方案如下：①GPS天线距离设备70米以内：选用厂商安装材料中自带的GPS线缆；②GPS天线距离设备70米至120米：选用1/2”馈线；③GPS天线距离设备120米至200米：选用7/8”馈线；④GPS天线距离设备200米以上：使用增益大于25dB的GPS信号放大器。

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

GPS天线安装规范和相关要求一、一、GPS天线安装规范上图为一个典型的GPS天线安装的示意图，GPS天线通过馈线与室内基站设备连接，当高度超过一定限度时，需要安装天线头避雷器；馈线长度过长时，需要增加信号放大器；GPS信号需要供2个或多个基站设备使用时，需要增加信号分配器（功分器）。

1、GPS天线在安装及选址要求1、GPS天线应安装在较开阔的位置上：由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

南北方向是GPS卫星信号接收的理想方向，选取GPS安装位置时，首先要确保南北方向至少其中一面在GPS天线45°范围内没有阻挡；2、GPS天线安装必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离大的金属物体2米，并且与基站天线垂直距离大于3米，与墙壁距离大于3米，如果扇区天线之间的位置相隔较大时，GPS天线安装在3个扇区天线的中间位置，如此可以避免反射波的影响；3、不要将GPS天线安装在其他发射和接收设备附近，如：微波天线、高压电缆、射频天线的正面、电视发射塔下等；避免其他发射天线的辐射方向对准GPS天线或把GPS天线至于发射源的强辐射区内。

4、两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

5、GPS天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾45°范围内，避雷针与GPS天线的水平距离在2～3米为宜。

6、在位置满足要求的情况下，GPS馈线长度要求尽量短，当馈线长度较长时，需要增加RF放大器（具体根据主设备厂家建议）。

2、GPS天线安装规范1、GPS天线馈线的选择和连接：在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如下图所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

GPS安装操作规范GPS（全球定位系统）是一种通过卫星信号定位的技术，被广泛应用于车辆导航、物流追踪等领域。

正确安装GPS设备可以确保其正常工作并实现准确的定位功能。

以下是GPS安装的操作规范。

1.安装位置选择：GPS设备应安装在车辆上方，以获得最佳的卫星信号接收。

一般来说，设备应安装在车辆表面平坦且无金属干扰的位置，避免与其他电子设备（如收音机、电磁阀等）靠近。

同时，安装位置应选在不会遮挡驾驶员视线的位置。

2.设备固定：GPS设备应牢固地固定在车辆上，避免在行驶过程中产生松动或跌落。

使用专用的固定座和螺丝将设备牢固地安装在车辆上，以保证在行驶过程中设备的稳定性。

3.电源接口：GPS设备应与车辆的电源接口连接，以保证设备能够正常工作。

根据车辆的不同，可选择直接连接到车辆电瓶或者通过点烟器接口供电。

在接线过程中，应确保电线的接触良好，避免接触不良或短路等情况。

4.天线安装：GPS设备需要连接天线以接收卫星信号。

天线应安装在设备上方且与设备间隔一定距离，避免相互干扰。

天线应安装在开阔的地方，避免被金属、建筑物等物体遮挡，以确保信号的正常接收。

5.设备测试和调试：安装完GPS设备后，应进行测试和调试，确保设备能够正常工作和定位准确。

可以通过车辆导航系统显示车辆位置是否与实际位置相符的方式进行测试。

如果发现问题，应及时进行排查和修复。

6.使用说明书：在安装过程中，应仔细阅读GPS设备的使用说明书，了解设备的基本操作、功能设置等内容，并按照说明书的要求进行操作。

如果安装过程中遇到问题，可查阅说明书寻找解决方法。

7.维护和保养：安装完GPS设备后，应对设备进行定期的维护和保养，以确保设备的正常工作和使用寿命。

维护包括清洁设备表面、检查电源线连接情况、测试设备功能等。

综上所述，对GPS设备的正确安装操作规范可以保证设备的稳定性和准确性，提高使用效果。

在安装过程中，需注意选择适当的安装位置、固定设备、正确接线、安装天线等，并严格按照使用说明书进行操作。

GPS天线的安装(1)安装方式●GPS天线应通过螺丝紧固安装（GPS天线厂家提供）；GPS抱杆(客户提供)可通过紧固件固定在走线架或者附墙安装，如无安装GPS抱杆可直接把天线支架固定在墙上。

●当GPS天线安装在支架上时，其天线底部应高出抱杆或墙顶部。

(2)垂直度要求●GPS天线必须垂直安装，垂直度各向偏差不得超过1°。

(3)阻挡要求●GPS 天线必须安装在较空旷位置，上方90 度范围内（至少南向45°）应无建筑物遮挡。

图8-1 GPS安装要求示意图●由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

●GPS接收机的信号必须保证同时稳定接收4颗星(含)以上并且每颗星的信噪比大于40。

●为避免反射波的影响，建议GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

●建议两个或多个GPS天线安装时要保持2米以上的间距。

●铁塔基站建议将GPS接收天线安装在机房建筑物屋顶上。

(4)防雷接地要求●GPS天线安装在避雷针45°保护角内。

●GPS天线的安装支架及抱杆须良好接地。

(5)LTE共址站的GPS安装或共享要求●LTE设备同厂家时：如集中放置BBU，可选择利用GPS同步信号，直接加装分路器射频共享GPS同步信号。

(6)应确保GPS天线周边不存在大功率的微波发射天线、高压输电电缆以及电视发射塔的发射天线等电磁干扰源，干扰功率不应超过－90dBm。

以周边没有大功率的发射设备，没有同频干扰或强电磁干扰为最佳安装位置。

(7)GPS天线与WIFI天线安装要求距离大于3米，天线不能安装在天线的发射口面处。

(8)GPS天馈线缆与抱杆进行固定(采用黑色扎带)，扎带头的朝向一致，扎带的间距均匀，所有线扣必须齐根剪平不拉尖。

(9)GPS 1/2”馈线最大长度根据以下场景场景1场景2场景3。

GPS天线安装规范1.1 GPS天线的安装图 1.1GPS天线安装示意图1）GPS天线固定位置必须放置在避雷针45 º角保护范围内，距离TD天线抱杆2-3米之间；2)GPS天线不锈钢管的两侧需要进行防水处理，需要在防水处用黑色扎带固定并涂抹硅胶;3)GPS馈线出馈线窗前后都必须接地，自馈线窗每20cm长加一处接地.当GPS抱杆附近有金属物、避雷等存在时,GPS蘑菇头下方馈线要接地。

1.2 馈缆安装馈线必须正确安装，保证信号传输过程中损耗尽可能小，基站与天馈线接电缆比较多，比较容易错接,所以在连接馈缆和跳线时要正确按照相对应的关系连接.1.3 避雷器的安装雷电除了对直接被击中的对象会造成极大的危害外，还会给落雷点附近较大的一片区域里的微电子设备带来严重影响。

它是通过在馈缆、电源线、信号数据线及其它导体中感应生成的瞬间强电压使设备损坏。

良好的避雷方案可以杜绝雷电从线缆上入侵,保护设备不受雷电产生的瞬态电流的损坏。

常用的避雷方式是使用避雷器,具体做法是从基站天线引入机房的所有电缆都要串联避雷器，避雷器接至地线。

避雷器根据使用不同可分为：射频避雷器、电源避雷器以及信号线避雷器几种。

ZXWR TB10系统使用的是馈电方式，其使用的防雷器主要包括馈电防雷器及信号防雷器。

1.4 接地卡的安装GPS天线天馈安装过程中室外单元都必须良好接地；基站工作接地应组成联合接地系统，接地电阻应小于5Ω。

良好的接地是保证系统稳定可靠工作的前提，通常我们使用接地卡进行设备的良好接地。

接地卡用来连接馈缆外导体和塔架或单独的导线柱,在遭遇雷电的情况下，提供电流到地的通道。

一般要求在靠近天线的馈缆顶部、靠近塔底的馈缆末端、馈缆进入机房前须安装接地卡。

对高于60m的馈缆，馈缆中间须接接地卡；对于长于30m的馈缆,自馈线窗每20cm长加一处接地，接地卡示意图如图 1.4所示。

一．GPS系统组件GPS系统组件包括：GPS天线、避雷器（设备侧）、天线支架、馈线及接头、避雷器（天线侧，GPS上塔安装时使用）、放大器（馈线长度超过150米时使用）、分路器（两个及以上基站集中安装时使用）。

GPS安装结构图如下（图中虚线框中组件为选装组件）：BBU图1 GPS安装结构图二．GPS天线安装位置要求1．GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于90度，在条件许可时尽量大于120度。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，不要安装在微波天线的下方，高压线缆下方，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

6．在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

7．GPS授时天线安装时其信号接收面应平行于地面，以达到最佳接收效果。

同时应考虑周边环境适当调整安装的角度。

8．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

9．电缆线铺设时应远离高压线，电源线，电话线等；电缆线长度多出时不要盘起，应拉直，以免产生电磁场引致信号衰减；电缆线铺设时不应受力压迫。

如图1所示：图2天线安装位置示意图三．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.TD-SCDMA系统GPS馈线选择的馈线类型以及布放方案如下：①GPS天线距离设备70米以内：选用厂商安装材料中自带的GPS线缆；②GPS天线距离设备70米至120米：选用1/2”馈线；③GPS天线距离设备120米至200米：选用7/8”馈线；④GPS天线距离设备200米以上：使用增益大于25dB的GPS信号放大器。
