笔记本锂电池保护电路锂电池PACK方面的知识锂电池保护电路近年来，PDA、数字相机、手机、可携式音讯设备和蓝芽设备等越来越多的产品采用锂电池作为主要电源。
锂电池具有体积小、能量密度高、无记忆效应、循环寿命高、高电压电池和自放电率低等优点，与镍镉、镍氢电池不太一样，锂电池必须考虑充电、放电时的安全性，以防止特性劣化。
针对锂电池的过充、过度放电、过电流及短路保护很重要，所以通常都会在电池包内设计保护线路用以保护锂电池。
由于锂离子电池能量密度高，因此难以确保电池的安全性。
在过度充电状态下，电池温度上升后能量将过剩，于是电解液分解而产生气体，因内压上升而产生自燃或破裂的危险；反之，在过度放电状态下，电解液因分解导致电池特性及耐久性劣化，因而降低可充电次数。
锂离子电池的保护电路就是要确保这样的过度充电及放电状态时的安全性，并防止特性劣化。
锂离子电池的保护电路是由保护IC及两颗功率MOSFET所构成，其中保护IC监视电池电压，当有过度充电及放电状态时切换到以外挂的功率MOSFET来保护电池，保护IC的功能有过度充电保护、过度放电保护和过电流／短路保护。
一、过度充电保护过度充电保护IC的原理为：当外部充电器对锂电池充电时，为防止因温度上升所导致的内压上升，需终止充电状态。
此时，保护IC需检测电池电压，当到达4.25V时（假设电池过充点为4.25V）即激活过度充电保护，将功率MOSFET由开转为切断，进而截止充电。
锂电池PACK方面的知识另外，还必须注意因噪音所产生的过度充电检出误动作，以免判定为过充保护。
因此，需要设定延迟时间，并且延迟时间不能短于噪音的持续时间。
二、过度放电保护在过度放电的情况下，电解液因分解而导致电池特性劣化，并造成充电次数的降低。
采用锂电池保护IC可以避免过度放电现象产生，实现电池保护功能。
过度放电保护IC原理：为了防止锂电池的过度放电状态，假设锂电池接上负载，当锂电池电压低于其过度放电电压检测点（假定为2.3V）时将激活过度放电保护，使功率MOSFET由开转变为切断而截止放电，以避免电池过度放电现象产生，并将电池保持在低静态电流的待机模式，此时的电流仅0.1μA。
自制一个笔记本移动电源，走哪都不怕笔记本电脑没电了
我们买的笔记本电脑，一般自带电池续航时间2到4个小时，出去用着用着就会没电，所以准备制作一个笔记本移动电源，它由16个18650锂电池和升压降压板组成。
做这个移动电源需要16节18650锂电池，拆机松下的比较便宜；锂电池保护板一块，升压模块一个，降压模块一个，电压电流表头一个，Lipo锂电池监视报警器一个，dc公头母头各两个，18650有条件
可以点焊，没条件就用电烙铁。
外壳用3D打印机打印的。
也可以买一个接线盒自己开孔，会比3D打印的好点。
接下来就是接线了，16节18650以4x4的方式拼成12伏，电压和容量都有提高，接上保护板，升压板用在电池输入部分，给电池充电的时候用，将压板用在电池输出部分，给笔记本充电用的，升压板和降压板输入端都需要接一个开关，避免慢慢耗光电池的电量。
DC母头输入输出端各一个；两个DC公头用电线连接起来组成公对公，用来给笔记本电脑充电。
接好线把这一大堆全部塞进这个小盒子里面，需要固定的地方用热熔胶固定，热熔胶是最方便。
最后盖上盖子，拧四颗小螺丝固定，就完工了。
美中不足的就是整个下来有点大。
本文由amy_lover_贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
如何使用笔记本电脑锂离子电池根据有关方面预测，笔记本电脑的销售量正以每年19%的速度增长。
Gartner 公司的分析师认为，2010 年将是笔记本电脑最终战胜台式个人电脑的转折点。
当前随着笔记本电脑的价格下降，越来越多的朋友拥有了“本本”，而相关其电源的使用——特别是充电电池的使用和保养也更值得关注了。
那么，如何使用和合理保养笔记本电池，以及如何采用电源管理才能最大限度地发挥电池的功效、延长电池的寿命？特别是时值今日，笔记本电池已经基本完成了从镍氢电池到锂离子电池的过渡，人们对锂离子电池的认识并不统一、“仁者见仁、智者见智”，尤其是网络上大家更是各执一词、争论颇多，令人迷惑，其中也的确存在不少误区或不当的情况。
鉴于此，笔者查阅了大量资料并进行了总结，为关注这方面的人士提供参考。
首先，鉴于各个厂家对各自笔记本电脑的电源管理设置、锂离子电池的使用和保养要求会有所不同，建议在使用笔记本电脑之前认真阅读随机附带的使用说明书，然后参考本文下面的观点来选择适合自己的使用方法。
笔记本锂离子电池需要定期“活化”有不少人认为新购入笔记本电脑首次使用锂离子电池时要充电 8 小时～12 小时以上，然后耗光电量后再充电，如此重复 3 次以便电池“激活”——把全部容量唤醒而达到最佳使用状态。
对于上述观点批评者指出，这沿用了过去镍氢电池的使用方法，是个误解。
虽然刚造出来锂离子电池是没有电的，但生产厂家在笔记本电脑出厂之前，必须对锂离子电池模块进行“激活”——要在电池没有保护电路的情况下经过 3 次充放电处理(充电到最高电压，然后放电到最低电压)，然后电池就基本上很稳定了。
为了避免自然损耗给电池带来损害(库存时间较长的电池容量也有可能几乎没有)，笔记本电池出厂时往往都带有少许电量。
另外，笔记本电脑电池实际上是一块封装好的电芯组，一般由塑料外壳、电芯组及保护电路三部分组成，目前大多数笔记本(电池)都有完善的电源管理电路和充电管理体系，带有过充放电保护电路——只要充满电后控制电路即可自动切换到断路状态(这时笔记本如果带有充电指示灯的话就会熄灭或显示饱和状态)，避免电池的过度充电(overcharging)。
锂离子电池和电池组安全使用指南随着科技的进步，锂离子电池在我们生活中扮演着越来越重要的角色。
从智能手机、笔记本电脑到电动汽车，锂电池已经成为各类电子产品的主要动力来源。
然而，锂离子电池在充放电过程中存在一定的安全风险，如果使用不当甚至可能导致严重事故。
正确的使用和储存锂离子电池和电池组对于我们的安全至关重要。
下面，我们将介绍一些关于锂离子电池和电池组安全使用的指南，以帮助大家更好地了解和使用这些电池。
1. 了解锂离子电池特性锂离子电池是一种充电电池，其正极材料是氧化铁锂(LiCoO2)、磷酸铁锂(LiFePO4)或锰酸锂(LiMn2O4)等，负极材料是石墨。
锂离子电池具有高能量密度、轻量化、无记忆效应和低自放电率等特点。
但锂离子电池在充放电过程中会产生一定的热量，当温度过高时可能引发热失控、燃烧甚至爆炸的危险。
2. 正确使用锂离子电池1）避免过充和过放：锂离子电池过充和过放容易导致电池性能下降甚至损坏，因此在使用过程中应尽量避免过充和过放。
2）避免短路：避免使用损坏的电池或充电器，避免电池特殊短路，以免引发危险。
3）避免高温环境：避免将锂离子电池暴露在高温环境中，以免发生热失控。
3. 锂离子电池组的安全使用锂离子电池组是由多节锂离子电池连接而成，常用于电动汽车、储能系统等领域。
锂离子电池组的安全使用同样需要引起我们的重视。
1）充电：使用专门的充电设备，并依照其说明书操作。
2）运输：在运输锂离子电池组时，应遵守相关法律法规，并按照电池供应商的指导进行包装和标记。
3）储存：妥善存放锂离子电池组，避免在高温环境或潮湿环境中存放。
4）使用：在使用锂离子电池组时，应严格按照相关规定进行操作，避免短路和过充过放。
正确使用和储存锂离子电池和电池组对于我们的安全至关重要。
我们应该加强对锂电池安全知识的学习，提高安全意识，以避免可能发生的安全事故。
生产厂商也应加强对锂电池品质的把关，确保产品质量和安全性能。
希望通过我们的共同努力，让锂电池在为我们的生活提供便利的也能够保障我们的安全。

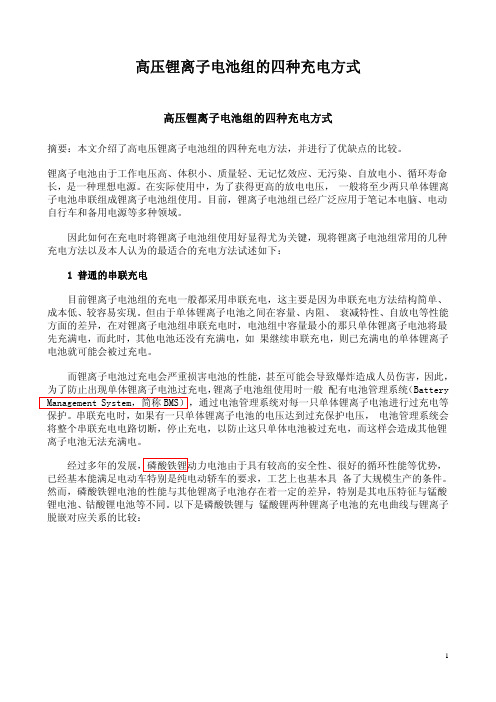

高压锂离子电池组的四种充电方式高压锂离子电池组的四种充电方式摘要：本文介绍了高电压锂离子电池组的四种充电方法，并进行了优缺点的比较。
锂离子电池由于工作电压高、体积小、质量轻、无记忆效应、无污染、自放电小、循环寿命长，是一种理想电源。
在实际使用中，为了获得更高的放电电压， 一般将至少两只单体锂离子电池串联组成锂离子电池组使用。
目前，锂离子电池组已经广泛应用于笔记本电脑、电动自行车和备用电源等多种领域。
因此如何在充电时将锂离子电池组使用好显得尤为关键，现将锂离子电池组常用的几种充电方法以及本人认为的最适合的充电方法试述如下：1 普通的串联充电目前锂离子电池组的充电一般都采用串联充电，这主要是因为串联充电方法结构简单、成本低、较容易实现。
但由于单体锂离子电池之间在容量、内阻、 衰减特性、自放电等性能方面的差异，在对锂离子电池组串联充电时，电池组中容量最小的那只单体锂离子电池将最先充满电，而此时，其他电池还没有充满电，如 果继续串联充电，则已充满电的单体锂离子电池就可能会被过充电。
而锂离子电池过充电会严重损害电池的性能，甚至可能会导致爆炸造成人员伤害，因此，为了防止出现单体锂离子电池过充电，锂离子电池组使用时一般 配有电池管理系统（Battery Management System，简称BMS），通过电池管理系统对每一只单体锂离子电池进行过充电等保护。
串联充电时，如果有一只单体锂离子电池的电压达到过充保护电压， 电池管理系统会将整个串联充电电路切断，停止充电，以防止这只单体电池被过充电，而这样会造成其他锂离子电池无法充满电。
经过多年的发展，磷酸铁锂动力电池由于具有较高的安全性、很好的循环性能等优势，已经基本能满足电动车特别是纯电动轿车的要求，工艺上也基本具 备了大规模生产的条件。
然而，磷酸铁锂电池的性能与其他锂离子电池存在着一定的差异，特别是其电压特征与锰酸锂电池、钴酸锂电池等不同。
以下是磷酸铁锂与 锰酸锂两种锂离子电池的充电曲线与锂离子脱嵌对应关系的比较：图1 锰酸锂电池锂离子脱嵌与充电曲线对应关系图2 磷酸铁锂电池锂离子脱嵌与充电曲线对应关系从上图的曲线不难看出，磷酸铁锂电池在快充满电时，锂离子几乎完全从正极脱嵌到负极，电池端电压会快速上升，出现充电曲线的上翘现象，这样会导 致电池很容易达到过充电保护电压。
如何正确给你的笔记本电脑电池充电发表时间：2010-12-1 15:03:28 来源：不详----------------------------------------------------------------------我们爱机的锂电池究竟要如何保养才算正确？这个问题一直困扰着很多笔记本电脑的忠实用户，包括我。
在查阅了一些资料之后，不久前有机会咨询了一位电化学专业的在读博士和国内某知名电池研究所的副所长。
现将最近获得的一些相关知识和心得写出来，以飨诸位读者。
锂离子电池的正极材料通常有锂的活性化合物组成，负极则是特殊分子结构的碳。
常见的正极材料主要成分为LiCoO2，充电时，加在电池两极的电势迫使正极的化合物释出锂离子，嵌入负极分子排列呈片层结构的碳中。
放电时，锂离子则从片层结构的碳中析出，重新和正极的化合物结合。
锂离子的移动产生了电流。
化学反应原理虽然很简单，然而在实际的工业生产中，需要考虑的实际问题要多得多：正极的材料需要添加剂来保持多次充放的活性，负极的材料需要在分子结构级去设计以容纳更多的锂离子；填充在正负极之间的电解液，除了保持稳定，还需要具有良好导电性，减小电池内阻。
虽然锂离子电池很少有镍镉电池的记忆效应，记忆效应的原理是结晶化，在锂电池中几乎不会产生这种反应。
但是，锂离子电池在多次充放后容量仍然会下降，其原因是复杂而多样的。
主要是正负极材料本身的变化，从分子层面来看，正负极上容纳锂离子的空穴结构会逐渐塌陷、堵塞；从化学角度来看，是正负极材料活性钝化，出现副反应生成稳定的其他化合物。
物理上还会出现正极材料逐渐剥落等情况，总之最终降低了电池中可以自由在充放电过程中移动的锂离子数目。
过度充电和过度放电，将对锂离子电池的正负极造成永久的损坏，从分子层面看，可以直观的理解，过度放电将导致负极碳过度释出锂离子而使得其片层结构出现塌陷，过度充电将把太多的锂离子硬塞进负极碳结构里去，而使得其中一些锂离子再也无法释放出来。
锂离子电池的种类锂离子电池是一种常见的可充电电池，广泛应用于移动电子设备、电动汽车等领域。
根据不同的材料组成和工作原理，可以将锂离子电池分为多种类型。
本文将就锂离子电池的种类进行详细介绍。
一、锰酸锂电池锰酸锂电池是锂离子电池中最早被商业化应用的类型之一。
它的正极材料是锰酸锂（LiMn2O4），负极则是石墨。
锰酸锂电池具有较高的能量密度和较低的成本，但充放电循环次数较少，容量衰减较快。
因此，锰酸锂电池主要应用于一次性使用的电子产品，如手机、笔记本电脑等。
二、钴酸锂电池钴酸锂电池的正极材料是钴酸锂（LiCoO2），负极材料仍然是石墨。
钴酸锂电池具有较高的能量密度和较好的循环寿命，因此被广泛应用于移动电子设备。
然而，钴酸锂电池的成本较高，且钴资源有限，存在一定的环境问题。
因此，近年来人们开始研究开发其他类型的锂离子电池。
三、磷酸铁锂电池磷酸铁锂电池的正极材料是磷酸铁锂（LiFePO4），负极材料仍然是石墨。
磷酸铁锂电池具有较高的安全性、较长的循环寿命和较低的成本，成为一种备受关注的锂离子电池类型。
磷酸铁锂电池广泛应用于电动汽车、储能系统等领域。
四、三元材料电池三元材料电池的正极材料是镍钴锰酸锂（LiNiCoMnO2），负极材料仍然是石墨。
三元材料电池兼具了钴酸锂电池和锰酸锂电池的优点，具有较高的能量密度和较好的循环寿命。
三元材料电池被广泛应用于电动汽车领域，成为动力电池的主流技术。
五、硅基锂离子电池硅基锂离子电池是一种新型的锂离子电池类型。
传统的锂离子电池负极材料是石墨，而硅基锂离子电池的负极材料是硅。
由于硅具有较高的储锂容量，硅基锂离子电池具有更高的能量密度和更长的续航里程。
然而，硅材料的膨胀性和容量衰减等问题也给硅基锂离子电池的研发带来了一定的挑战。
锂离子电池的种类多种多样，每种类型都有其独特的优势和应用领域。
随着科技进步和需求的不断变化，人们对锂离子电池的研发和改进也在持续进行，相信未来会有更多新型的锂离子电池问世，为各个领域的电子设备和交通工具提供更可靠、更高效的能源解决方案。
磷酸铁锂作为锂离子电池正极材料的研究进展磷酸铁锂作为锂离子电池正极材料的研究进展锂离子电池是现代电子产品中最常用的电池之一，其高能量、高比能力、长寿命和环保等特点，使得其应用范围越来越广泛。
锂离子电池由负极和正极组成，因此正极材料的性能对电池的能量密度、功率密度、循环寿命等方面都有着关键的影响。
磷酸铁锂作为一种新型的锂离子电池正极材料，其具有结构稳定、容量高、寿命长等优点，在锂离子电池研究领域发挥着重要作用。
本文将围绕磷酸铁锂作为锂离子电池正极材料的研究进展展开讨论。
一、磷酸铁锂的基本性质磷酸铁锂（LiFePO4）是一种具有嵌锂过程的锂离子电池正极材料，其晶体结构属于层状结构。
磷酸铁锂的电化学性能稳定，安全性好，具有很高的比容量和长寿命等特点，因此被广泛应用于电动工具、电动车等领域。
二、磷酸铁锂与其他锂离子电池正极材料的比较1、与钴酸锂的比较钴酸锂是当前锂离子电池中使用最广泛的正极材料之一，其具有高能量密度、较高的循环寿命和优秀的高温性能等特点。
但是，钴酸锂的成本高、资源稀缺且存在环境污染问题，因此其替代材料备受关注。
相比之下，磷酸铁锂的成本低、资源丰富且无毒、可回收等环保优势。
而且，磷酸铁锂具有比容量高、循环寿命长、高比功率、安全性好等特点，因此被广泛认为是一种具有广阔应用前景的正极材料。
2、与锰酸锂和三元材料的比较锰酸锂和三元材料是锂离子电池中常用的正极材料，锰酸锂具有高比能力、成本低的优势，但其循环寿命较低；三元材料则具有较高的能量密度、循环寿命和安全性等优点，但其制备过程复杂，成本高。
相比之下，磷酸铁锂具有更高的比容量、更长的循环寿命和更好的安全性，是一种替代锰酸锂和三元材料的新型正极材料。
三、磷酸铁锂制备方法的研究进展1、固相法固相法制备磷酸铁锂是最早的方法之一，其操作简便、制备工艺成熟、产品质量稳定，因此得到了广泛应用。
但是，固相法制备的磷酸铁锂容易出现分布不均匀、晶体尺寸大小不一的问题，从而影响磷酸铁锂的电化学性能。
新能源电池管理BMS解决方案德州仪器：以前电动工具，电动自行车还是以铅酸电池为主，去年大家可能留意到一个新闻，江浙70-80%铅酸电池厂都被关闭，因为铅酸电池环境污染引起了政府高度重视，所以接下来在电动工具，电动自行车方面使用锂电池的概率会越来越高。
今天先介绍基于电动工具、电动自行车方面的基本应用方案。
严格来讲，动力电池行业目前还没有非常标准化的产品，电池本身都还没有一个标准，所以我们的方案相对来说比较多，以满足不同的需求。
对于电动自行车和电动工具，我们芯片主要是四大类：第一，模拟前端芯片。
模拟前端就是把所有电芯的信息、温度、电压以及电流信号全部采集回来，送到中央处理器，通过软件控制实现整体控制（警告，保护，均衡…）。
第二，独立工作的的全功能保护芯片。
此类型片实时监控电池系统的电压，电流，温度等状态，一旦出现可能引起对电池损坏或者爆炸的危险状态，保护芯片将会切断整个电流回路。
第三，二级保护芯片。
电池最危险的情况有两种：一种是充电的时候，充电电压过高引起电池的损坏或爆炸；另一种是短路，短路不仅对电池本身造成危害，还对整个电池系统造成损害。
为了避免在上面所述的全功能保护芯片故障时，电池系统在严重故障下发生损坏或爆炸，往往会在系统中加入一个冗余的二级保护，专门在最危险的条件下切断系统电流回路。
目前最常用的二级保护芯片组要是针对过电压保护。
第四，电池电量计芯片。
如果你留意iPhone或者笔记本的电池，里面有一个功能就是告诉你现在电池还剩百分之多少的容量，还能用多久，这个叫做计量芯片。
在电动工具和电动自行车有一部分产品提出了这个要求，其实对计量功能，很多人有一个误解，认为计量功能是可有可无的。
那我们看看为什么一定要准确知道这个剩余容量呢？电子元件技术网（ ）来的资料，答案如下：第一，一个精确的计量能够给你的客户很好的使用体验，能够准确测算出电池还能够用多久，这样就可以避免在使用过程中突然发生关机，导致重要数据丢失；第二，准确的计量可以使你的电池可用容量增加，计量芯片本身不会增加电池的容量，但是电池所有的保护设定都有安全余度，如果没有计量芯片，安全余度就不得不设得比较高。
