消弧、消谐及过电压保护装置RC-DXH消弧、消谐及过电压保护装置一、产品用途我国现有的运行规程规定，对3～35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。
但规程对于“单相接地故障”的概念未做明确界定，如单相接地故障为金属性接地，故障相电压降为零，其余两相的对地电压将升高至线电压U L，因而这类电网的电气设备如变压器、电压/电流互感器、断路器及电缆等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。
但是，如果单相接地故障为弧光接地，则其过电压一般为3.15～3.5倍的相电压，在这样高的过电压持续作用下，势必造成固体绝缘的积累性损伤，在健全相形成绝缘的薄弱环节，进而发展为相间短路事故。
传统观念认为，3～35kV电网属于中压配电网，此类电网中内部过电压幅值不高，所以，危及电网绝缘安全的主要因素不是内部过电压，而是大气过电压，因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压起不到限制作用。
随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。
其中以单相弧光接地过电压最为严重。
弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。
由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。
目前国内大多采用消弧线圈补偿或自动跟踪补偿式消弧线圈接地方式解决弧光接地过电压问题，其优点是：1、降低了故障点的残流，有利于接地电弧的熄灭；2、避免了长时间燃弧而导致相间弧光短路。
3、对于金属性接地，系统可带故障运行两小时，减少了跨步电压差。
缺点是：1、容易产生串联谐振过电压和虚幻接地现象；2、放大了变压器高压侧到低压侧的传递过电压；3、使小电流选线装置灵敏度降低甚至无法选线；4、用电感电流去抵消电容电流时，对于弧光接地时的高频分量部分无法抵消，因而不能有效地限制弧光接地过电压。

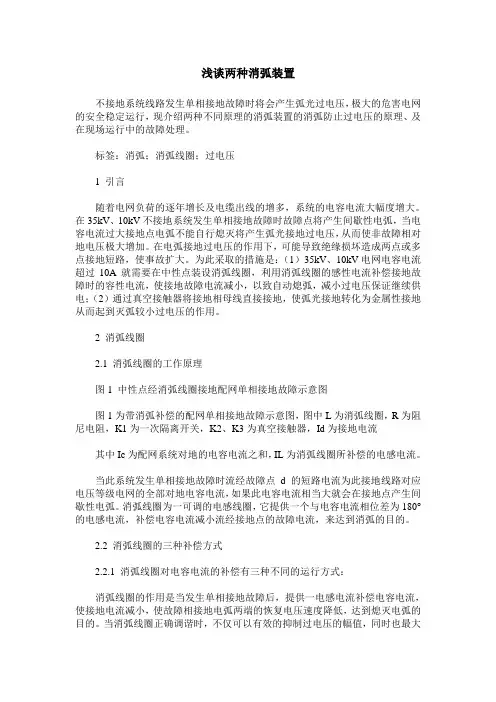

浅谈两种消弧装置不接地系统线路发生单相接地故障时将会产生弧光过电压，极大的危害电网的安全稳定运行，现介绍两种不同原理的消弧装置的消弧防止过电压的原理、及在现场运行中的故障处理。
标签：消弧；消弧线圈；过电压1 引言随着电网负荷的逐年增长及电缆出线的增多，系统的电容电流大幅度增大。
在35kV、10kV不接地系统发生单相接地故障时故障点将产生间歇性电弧，当电容电流过大接地点电弧不能自行熄灭将产生弧光接地过电压，从而使非故障相对地电压极大增加。
在电弧接地过电压的作用下，可能导致绝缘损坏造成两点或多点接地短路，使事故扩大。
为此采取的措施是：（1）35kV、10kV电网电容电流超过10A就需要在中性点装设消弧线圈，利用消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减小，以致自动熄弧，减小过电压保证继续供电；（2）通过真空接触器将接地相母线直接接地，使弧光接地转化为金属性接地从而起到灭弧较小过电压的作用。
2 消弧线圈2.1 消弧线圈的工作原理图1 中性点经消弧线圈接地配网单相接地故障示意图图1为带消弧补偿的配网单相接地故障示意图，图中L为消弧线圈，R为阻尼电阻，K1为一次隔离开关，K2、K3为真空接触器，Id为接地电流其中Ic为配网系统对地的电容电流之和，IL为消弧线圈所补偿的电感电流。
当此系统发生单相接地故障时流经故障点d的短路电流为此接地线路对应电压等级电网的全部对地电容电流，如果此电容电流相当大就会在接地点产生间歇性电弧。
消弧线圈为一可调的电感线圈，它提供一个与电容电流相位差为180°的电感电流，补偿电容电流减小流经接地点的故障电流，来达到消弧的目的。
2.2 消弧线圈的三种补偿方式2.2.1 消弧线圈对电容电流的补偿有三种不同的运行方式：消弧线圈的作用是当发生单相接地故障后，提供一电感电流补偿电容电流，使接地电流减小，使故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效的抑制过电压的幅值，同时也最大限度的减小故障点热破坏作用及接地电网的电压。
消弧线圈和消弧消谐及过电压保护装置范文一、引言随着电力系统的发展，电力设备规模和电压等级不断提高，同时对设备运行的可靠性和安全性提出了更高的要求。
过电压将对电网设备和电源系统造成严重的损害，甚至会导致设备损坏或停机，给生产和生活带来严重的影响。
因此，过电压的保护成为电力系统中一个重要的研究领域。
消弧线圈和消弧消谐及过电压保护装置作为常用的过电压保护装置，在电力系统中有着广泛的应用。
二、消弧线圈消弧线圈是一种通过调整电路参数来减小或消除电流过零瞬间的过电压保护装置。
它是由一个带有磁芯的线圈和一个调节电阻组成。
消弧线圈通过将电感元件串联在电路中，使电流在达到零时产生电感电动势，从而阻止电流突变，减小或消除过电压。
消弧线圈通常通过选择合适的电感值来实现对电流突变的抑制。
在电流过零瞬间，消弧线圈产生的感应电动势与电路中的电感电势相互抵消，使电流突变减小。
消弧线圈还能阻止电压的突变，减小或消除过电压。
在电力系统中，消弧线圈常用于保护发电机、变压器等重要设备，以减小过电压对设备的损害。
消弧线圈的工作原理主要是利用电感元件在电流通过时产生的感应电动势来减小或消除电流突变。
通过选择合适的电感值和调节电阻，可以使电感电动势与电路中的电感电势相互抵消，达到抑制电流突变的目的。
消弧线圈减小或消除电流突变，从而减小或消除过电压。
三、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种能够同时实现对电流突变和谐振过电压的抑制的装置。
它是由一个消弧线圈和一个并联电容组成的。
消弧消谐及过电压保护装置通过调节电感元件的电感值和并联电容的容值来实现对电流突变和谐振过电压的控制。
在电流突变时，消弧消谐及过电压保护装置通过调节电感元件的电感值，使电感电动势与电路中的电感电势相互抵消，减小或消除电流突变。
在谐振过电压时，通过调节并联电容的容值，使电流通过消弧消谐及过电压保护装置时产生的谐振电动势与电路中的谐振电势相互抵消，减小或消除谐振过电压。

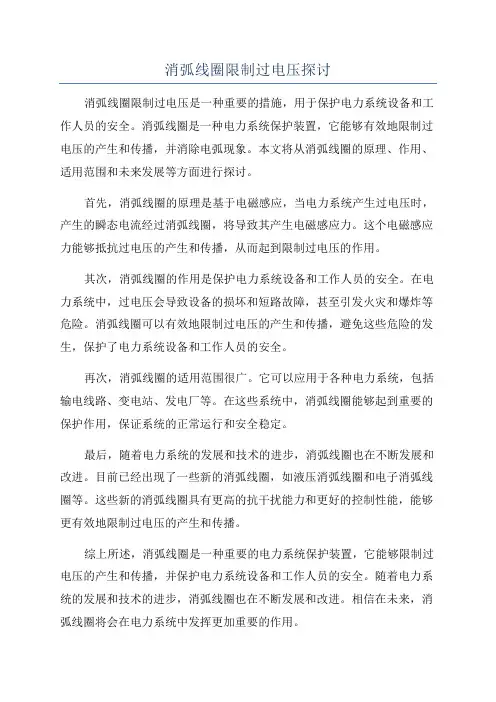

消弧线圈限制过电压探讨
消弧线圈限制过电压是一种重要的措施，用于保护电力系统设备和工作人员的安全。
消弧线圈是一种电力系统保护装置，它能够有效地限制过电压的产生和传播，并消除电弧现象。
本文将从消弧线圈的原理、作用、适用范围和未来发展等方面进行探讨。
首先，消弧线圈的原理是基于电磁感应，当电力系统产生过电压时，产生的瞬态电流经过消弧线圈，将导致其产生电磁感应力。
这个电磁感应力能够抵抗过电压的产生和传播，从而起到限制过电压的作用。
其次，消弧线圈的作用是保护电力系统设备和工作人员的安全。
在电力系统中，过电压会导致设备的损坏和短路故障，甚至引发火灾和爆炸等危险。
消弧线圈可以有效地限制过电压的产生和传播，避免这些危险的发生，保护了电力系统设备和工作人员的安全。
再次，消弧线圈的适用范围很广。
它可以应用于各种电力系统，包括输电线路、变电站、发电厂等。
在这些系统中，消弧线圈能够起到重要的保护作用，保证系统的正常运行和安全稳定。
最后，随着电力系统的发展和技术的进步，消弧线圈也在不断发展和改进。
目前已经出现了一些新的消弧线圈，如液压消弧线圈和电子消弧线圈等。
这些新的消弧线圈具有更高的抗干扰能力和更好的控制性能，能够更有效地限制过电压的产生和传播。
综上所述，消弧线圈是一种重要的电力系统保护装置，它能够限制过电压的产生和传播，并保护电力系统设备和工作人员的安全。
随着电力系统的发展和技术的进步，消弧线圈也在不断发展和改进。
相信在未来，消弧线圈将会在电力系统中发挥更加重要的作用。
消弧线圈和消弧消谐及过电压保护装置
消弧线圈是一种用于中高压开关设备的消弧装置。
它主要是通
过在漏电诊断时产生的电弧来产生电磁场，进而缩减电弧的能量，
从而实现消除电弧的目的。
在简单的说法中，消弧线圈通过在短时
间内制造一个强电磁场来利用电磁力作用于电弧上，将电弧进行熄灭。
消弧线圈一般都是用于交流系统或者直流系统中，以用于保护
电气设备以及电力系统的负载。
消弧线圈的原理是利用电磁感应所
产生的电磁力，来将电弧熄灭。
它的主要组成部分有铁芯、线圈和
电容器三个部分。
铁芯主要作用是将电弧线圈所产生的电磁力汇聚，从而减少浪费。
线圈则是核心的发电部分，它能够将电源产生的电
能转化为电磁能，实现消除电弧的目的。
电容器则是用来储存电能、调节电压和响应快的元器件，它能够辅助电弧线圈进行正常的工作。
消弧消谐及过电压保护装置则是一种用于保护负载免受过电压、过电流及电弧等等电力故障的装置。
它主要包括三个部分，分别是
消弧、消谐和过电压保护。
消弧主要是通过将变化的电流及电压转
化为一个稳定的电流来消除电弧。
消谐则是通过降低电路的谐波幅
值来实现保护负载和设备的目的。
过电压保护则是通过在电路中加
入熔丝、断路器、保险丝等等元器件，来实现保护设备和负载的目的。
消弧消谐及过电压保护装置能够有效保护负载免受因电路中出
现电气故障，而产生的电弧或者过电压等等的影响。
它广泛用于电
力系统、工厂机器装置、交通工具、石化油气行业等等领域。
1。
消弧消谐过电压保护装置（消弧消谐柜）的缺陷消弧消谐过电压保护装置(消弧消谐柜)的缺陷1、只能用于线路消弧：只能用于电容电流��30A的系统线路消弧,工频过电压小于线电压的1.1倍;暂态过电压是相电压的3.5倍。
电容电流��30A时不能使用故障相接地消弧方法。
2、不能用于电容电流��30A的系统：电容电流��30A的系统X0/X1会落在(-20,-1)之间,单相金属性接地,健全相工频电压也会很高,系统无法承受。
3、直配高压电机的变电所不能使用：一旦电机绕组发生单相接地,消弧装置动作短接一部分电源,短路电流可达几千安乃至几十千安,烧坏电机定子槽烧坏电机.。
4、小容量变压器的变电所不能使用：如果变压器绕组发生单相接地,故障相接地消弧方法动作后等于短接一部分电源,短路电流可达几千安乃至几十千安,烧坏变压器绝缘造成事故,本来油变压器拉弧可自愈不会造成事故,烧坏电机绝缘和定子槽造成电机报废.特别是小容量的10KV/0.38的变压器,只有后备瓦斯保护,一旦绕组发生单相接地,消弧动作短接一部分电源,微机保护又不会动作,只有瓦斯保护动作时间很长会造成很大的事故.因此故障相接地消弧方法只能用于线路消弧,但是线路总是与变压器或电机相连接。
5、退出消弧时可能引发PT铁磁谐振：退出消弧时刻系统对地电容储存的电荷只能通过PT泄放,可能引发PT谐振。
6、100ms以上时间才能实现消弧,数据采集要10ms以上,判断运算及中间继电器响应时间20ms以上,接触器动作合闸时间80ms以上,因此100ms以上时间才能实施消弧,而不是其说明书上的30ms,30ms是给接触器合闸信号的时间。
7、影响系统运行方式,故障相接地消弧方法消弧时是一种病态运行状态。
8、主要是消弧功能,其过电压保护是避雷器,消谐是在PT开口加装小电阻。
9、有树障的架空线路不能使用,假如树枝接触A相而故障消弧消谐柜动作将A相接地,当风再一吹树枝接触B相就会发生相间短路,消弧消谐柜不仅不能消弧还会造成停电。
2023年消弧线圈和消弧消谐及过电压保护装置消弧线圈是一种常用的电气设备，用于在高压电路中消除电弧。
消弧线圈通过在电路中产生磁场，将电弧强制熄灭，从而保护其他电气设备和操作人员的安全。
消弧线圈通常由一个绕组和一个铁心组成，绕组通过电流产生磁场，铁心则用于集中和放大磁场。
消弧线圈的工作原理主要是利用磁场的作用，将电弧中的电流转换为热量，使电弧熄灭。
当电弧发生时，电流会通过消弧线圈的绕组，产生一个磁场。
这个磁场会与电弧中的电流相互作用，使电弧受到一个力的作用，使电弧偏离电极，最终导致电弧熄灭。
消弧线圈还可以用于消除过电压，即电压突然升高到很高的值。
当发生过电压时，消弧线圈可以通过磁场的反作用力降低电压，从而保护其他电气设备不受损坏。
过电压通常是由电路中的故障引起的，如雷击、感应电压等，如果不及时消除，会对设备和电路造成严重损坏。
消弧线圈还可以用于消除电路中的谐振。
谐振是指电路中的电感和电容之间形成共振，产生高幅度的电压和电流。
谐振不仅会对设备和电路造成损坏，还会引起火灾和爆炸等安全事故。
消弧线圈通过调整电路的谐振频率，将电路从谐振状态中解脱出来，达到消除谐振的目的。
过电压保护装置是一种用于防止过电压的设备。
过电压是指电路中的电压突然升高到很高的值，可能对设备和电路造成损坏。
过电压保护装置可以通过吸收、抑制或分散过电压，达到保护设备和电路的目的。
过电压保护装置的工作原理主要是利用电阻、电容、电感等元件的特性，对过电压进行分散和吸收。
当电路中的电压升高到超过一定阈值时，过电压保护装置会自动启动，将过电压分散到地线或其他回路中，从而保护设备和电路。
过电压保护装置通常包括熔断器、放电管、放电电阻等组件。
熔断器用于在电路中过电压时断开电路，避免过电压对设备和电路造成损坏。
放电管则用于将过电压导向地线或其他回路中，将过电压分散。
总结而言，消弧线圈和过电压保护装置是两种常用的电气设备，用于保护其他电气设备和操作人员的安全。
消弧线圈和消弧消谐及过电压保护装置是现代电力系统中非常重要的设备。
它们在电力系统中起着保护设备和人员安全的作用。
本文将详细介绍消弧线圈和消弧消谐及过电压保护装置的工作原理、应用领域以及相关技术。
一、消弧线圈消弧线圈是一种用于保护电力设备的设备，在电力系统中广泛应用。
它的主要作用是将发生故障时产生的电弧消除，防止电弧引起的进一步损坏。
1. 工作原理消弧线圈通过产生额外的磁场干扰电弧的起弧过程，使电弧得到消除。
它通常由弧抑制线圈和控制线圈组成。
当故障发生时，电弧开始形成，此时通过弧抑制线圈产生强烈的磁场，干扰电弧的燃烧过程，从而使电弧失去能量，最终被熄灭。
控制线圈用于检测故障电流，并快速控制弧抑制线圈的工作。
2. 应用领域消弧线圈主要用于高压电力设备，如变压器、断路器、隔离开关等。
它能有效地保护设备免受电弧损害，提高设备的使用寿命和可靠性。
3. 技术发展随着电力系统的发展，消弧线圈的技术也在不断进步。
目前，有一些新型的消弧线圈已经出现，如共振电弧线圈、电流型消弧线圈等。
这些新技术的出现，使消弧线圈的性能和可靠性得到了进一步提高。
二、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种用于保护电力设备的先进装置。
它能够对电力系统中的谐波和过电压进行检测和处理，从而保护设备不受谐波和过电压的影响。
1. 工作原理消弧消谐及过电压保护装置通过对电力系统中的电压和电流进行采样和分析，检测电力系统中的谐波和过电压。
一旦检测到谐波和过电压，装置会立即采取相应的措施，如切断电源或调整系统参数，以保护设备免受谐波和过电压的损害。
2. 应用领域消弧消谐及过电压保护装置广泛应用于电力系统中的各种设备，如发电机、变压器、电力电子设备等。
它能够保护设备不受谐波和过电压的影响，提高设备的可靠性和安全性。
3. 技术发展随着电力系统中的电子设备和非线性负载的增加，谐波和过电压问题变得越来越严重。
消弧消谐及过电压保护装置的技术也在不断发展。
区别于金属接地，弧光接地的故障点与地之间不是直接接触，而是通过电弧接触，因而弧光接地就有了其特点：1）接地是不稳定的，随着引弧、息弧、重新燃弧……而产生很高的过电压，叫弧光过电压，是危害电力系统的一大罪魁；2）弧光接地故障通过重合闸往往可以恢复；3）弧光接地多发于中性点不接地系统中，合理配置消弧线圈可以减小零序电流从而使电弧不易建立，可以减轻或消除弧光过电压的危害。
4）中性点接地系统中也有弧光接地的问题，但由于其零序阻抗很低（接近于0），再则其故障电流很大，易形成稳定的电弧，几乎没有过电压，并且其故障电流将迅速作用于断路器跳闸，其故障时间极短，因此几乎没有过电压危害，在中性点接地系统中也就很少提起弧光接地的问题。
消弧消谐过电压保护装置装置的基本功能及特点1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全。
2.装置动作速度快，可在20ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。
3.能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。
4.装置动作后，允许160A的电容电流连续通过2小时，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。
5.能够准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。
6.由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。
7.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。
8.能够测量系统的单相接地电容电流。
9.装置设备简单，体积小，安装、调试方便，适用于变电站，同样适用于发电厂的高压厂用电系统；适用于新建站，也适用于老电站的改造。
2024年消弧线圈和消弧消谐及过电压保护装置2050年了，我们已经发展出了一种新型的消弧线圈和消弧消谐及过电压保护装置，让我们回到2024年，看看当时的这些装置的特点和应用。
消弧线圈是一种用于断开电路的设备，它可以在电压超过特定阈值时自动触发并产生电弧，从而将电路断开。
消弧线圈在漏电保护和短路保护方面非常重要，可以有效地防止电路故障引起的火灾和其他安全风险。
2024年的消弧线圈已经实现了更高的触发灵敏度和更快的断开速度，可以在瞬间检测到异常电流和电压，并迅速切断电路。
此外，消弧线圈还采用了更可靠的触发机制，确保了长时间稳定工作的可靠性。
消弧消谐及过电压保护装置是用于防止电路过电压和过电流的设备。
它可以监测电路中的电压和电流，并在电压或电流异常时自动触发，以保护设备免受损坏。
除了过电压和过电流保护功能外，消弧消谐及过电压保护装置也能够消除谐振现象，降低系统的谐波含量，提高电能质量。
2024年的这种装置已经实现了更高的监测精度和更快的触发速度，可以检测到更小的电压和电流变化，并在毫秒级别内做出响应。
这些消弧线圈和消弧消谐及过电压保护装置不仅在工业领域得到广泛应用，而且在民用市场也有了广泛的应用。
在工业领域，消弧线圈和消弧消谐及过电压保护装置被广泛应用于电力系统、矿山、建筑工地等场所。
这些装置可以保护电气设备免受过电压和过电流的损坏，有效降低事故发生的风险。
同时，消弧线圈和消弧消谐及过电压保护装置还可以降低系统的谐波含量，提高电能质量，保证设备的正常运行。
在民用市场，消弧线圈和消弧消谐及过电压保护装置被广泛应用于住宅、商业和公共设施等场所。
这些装置可以保护电器设备和家庭用电安全，有效避免因电路故障引起的火灾和触电事故。
同时，消弧消谐及过电压保护装置也可以提高电能利用效率，降低能源消耗，从而实现节能减排的目标。
随着技术的不断进步，消弧线圈和消弧消谐及过电压保护装置在2024年已经取得了显著的进展。
它们的触发灵敏度、断开速度和监测精度都得到了大幅提升，使得电路的保护更加可靠和高效。
消弧消谐柜及过电压保护装置一、ENR-XHZ系列消弧消谐柜概述：传统消弧技术概述长期以来，我国3～66KV的电网大多采用中性点不接地的运行方式。
我国国家标准规定，这类电网在发生单相接地故障后允许短时间带故障运行。
此类电网中的内部过电压绝对值不高，所以危及电网绝缘安全水平的主要因素不是内部过电压，而是大气过电压（即雷电过电压），因而长期以来采取的过电压保护措施仅是以防止大气过电压对设备的侵害。
主要技术措施仅限于装设各类避雷器，按躲过内部过电压设计，因而仅对保护雷电侵害有效，对于内部过电压不起任何保护作用。
然而，运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性孤光接地时产生的孤光接地过电压，及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁；其中单相弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。
随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对电容电流在逐渐增大，弧光接地过电压问题也日益严重起来。
为了解决上述问题，不少电网在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障点残留减小，从而达到自然熄弧的目的。
运行经验表明，虽然消弧线圈对抑制间歇性弧光接地过电压有一定作用，但在使用中也发现消弧线圈存在的一些问题。
1、由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿却有难度，且消弧线圈仅仅补偿了工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且包含大量的高频电流及阻性电流，严重时仅高频电流及阻性电流就可以维持电弧的持续燃烧。
2、当电网发生断线、非全向、同杆线路的电容耦合等非接地故障，使电网的不对称电压升高，可能导致消弧线圈的自动调节控制器误判电网发生接地而动作，这时将会在电网中产生很高的中性点位移电压，造成系统中一相或两相电压升高很多，以致损坏电网中的其它设备。
消弧线圈和消弧消谐及过电压保护装置范本消弧线圈和消弧消谐及过电压保护装置是电力系统中常见的一种保护装置，用于保护电力设备和人身安全。
在本文中，将详细介绍消弧线圈和消弧消谐及过电压保护装置的原理、结构和使用方法。
一、消弧线圈1. 原理消弧线圈是一种电流互感器，它通过电感效应将电流减小到安全范围内，从而避免高电流引起的火花和弧光。
消弧线圈通常由高导磁材料制成，可以有效抑制电弧产生。
2. 结构和工作方式消弧线圈由磁芯、绕组和外壳等组件构成。
磁芯通常采用高导磁性能的材料，如硅钢片，以增强磁场的传导效果。
绕组则是将高电流通入线圈，经过磁芯，输出的电流变小，从而达到消弧的目的。
在使用过程中，消弧线圈通常与断路器或隔离开关等设备配合使用。
当电流超过安全范围时，消弧线圈会将电流减小，从而防止电弧和火花的产生。
3. 使用方法使用消弧线圈时，需要注意以下几点：- 正确选择消弧线圈的规格和型号，以适应具体的电流和电压要求。
- 定期检查消弧线圈的绝缘状况，确保其工作正常。
- 避免将消弧线圈与高电压设备放置在相同的位置，以免产生电磁干扰。
- 在安装和维护消弧线圈时，必须按照相关标准和要求进行操作，确保安全可靠。
二、消弧消谐及过电压保护装置1. 原理消弧消谐及过电压保护装置是一种能够对电源系统中的过电压和谐波进行保护和补偿的装置。
其工作原理是通过电感和电容等元件，将电源系统中的谐波和过电压滤除，从而达到保护电力设备和提高电能质量的目的。
2. 结构和工作方式消弧消谐及过电压保护装置通常由电容、电感、继电器等组件构成。
其中，电容用于滤除电源系统中的谐波，电感用于消除过电压，继电器则用于监测电源系统中的状态，并控制保护装置的开关。
在使用过程中，消弧消谐及过电压保护装置通常安装在电源系统的入口处，以确保整个系统的电能质量。
当电源系统中出现过电压或谐波时，装置会自动启动，将这些并不稳定的信号滤除或压制，从而保护设备和电网的安全。
3. 使用方法使用消弧消谐及过电压保护装置时，需要注意以下几点：- 正确选择装置的规格和型号，以适应具体的电源系统的需求。
消弧线圈和消弧消谐及过电压保护装置模版【摘要】：随着电力系统的快速发展，消弧线圈和消谐及过电压保护装置作为电力系统中重要的安全装置，扮演着重要的角色。
本文将对消弧线圈和消谐及过电压保护装置的模版进行详细讨论和介绍，包括原理、构造、工作原理、应用等方面。
同时，还探讨了消弧线圈和消谐及过电压保护装置的优缺点，并对未来的改进和发展提出了展望。
【关键词】：消弧线圈；消谐及过电压保护装置；模版；原理；构造；工作原理。
1. 引言消弧线圈和消谐及过电压保护装置是电力系统中重要的安全装置，用于保护电力设备免受过电压和电弧的损害。
消弧线圈主要用于限制、抑制和消除电弧，消谐及过电压保护装置主要用于抑制和消除谐振过电压。
消弧线圈和消谐及过电压保护装置在电力系统中的应用越来越广泛，对电力设备的安全运行起着重要作用。
2. 消弧线圈模版2.1 原理消弧线圈是一种用于保护电力设备免受电弧损害的装置。
它通过在电路中串联一个电感元件来形成阻抗，限制电弧电流的大小，并将电弧能量转化为磁场能量，从而使电弧能够迅速熄灭。
消弧线圈的原理主要包括电感阻抗原理、磁场作用原理和电弧熄灭原理。
2.2 构造消弧线圈主要由铜线圈、铁芯和绝缘材料组成。
铜线圈用于产生磁场，铁芯用于增强磁场，绝缘材料用于隔离电线和保护铜线圈。
消弧线圈的构造一般分为直线型和环型两种，直线型适用于直线电路，环型适用于环形电路。
2.3 工作原理当电路中发生电弧时，电弧电流通过消弧线圈，受到电感阻抗的限制。
消弧线圈产生的磁场作用于电弧，将其能量转化为磁场能量，使电弧迅速熄灭。
同时，电弧电流也会产生一定的感应电动势，将电弧能量转化为电能，用于电力设备的继电器动作或负荷电阻的工作。
2.4 应用消弧线圈主要应用于高压开关设备、断路器和隔离开关等电力设备中。
它可以限制、抑制和消除电弧，防止电力设备因电弧而损坏，提高设备的可靠性和安全性。
3. 消谐及过电压保护装置模版3.1 原理消谐及过电压保护装置是一种用于抑制和消除谐振过电压的装置。
消弧消谐作用在中低压配电系统中一般都要安装（中性点一般点不直接接地），如在变电站的10kV或是6kV配电室内安装。
原因：近几年，随着城网的迅速发展，电缆线路的比例逐年增多，导致对地电容电流剧增。
单相接地时，常会发生弧光接地过电压（接地不可靠），这会导致CT 等设备绝缘击穿，引发事故。
故需安装消弧装置，在系统出现弧光接地时，迅速熄灭电弧，避免出现弧光接地过电压。
同样，在中性点不直接接地系统中，在单相接地等故障的激发下，系统可能出现谐振，既而导致过电压，使设备绝缘击穿，PT铁芯出现过饱和引发过热甚至爆炸等。
一、应用概述XHB消弧消谐及过电压保护装置是本公司针对市场同类产品的不足，结合实际使用要求而研制开发出来的新型消弧消谐及过电压保护装置，该装置广泛应用于6-35kV三相非直接接地电力系统中，用来快速熄灭接地弧光，限制因非直接接地而产生的各类过电压，以及系统运行中产生的各类操作过电压、大气过电压等，可有效提高电网运行的安全性和可靠性。
当前我国6-66kV的配电网大多采用中性点不接地运行方式。
运行经验表明，系统中60%以上的故障是单相接地故障。
如果电网小、线路不太长，接地电容电流将很小，当故障原因消失后，电弧一般可以自行熄灭，系统会很快恢复正常。
但随着国民经济的不断发展和民用电的不断提高，架空线路逐步被固体绝缘的电缆线路取代，间隙性电弧接地出现的概率增加。
而系统对地电容电流也急剧增加，一般6-10kV电网的接地电流超过30A，35-66kV电网的接地电流超过10A，这样系统发生故障时流经故障点的电流较大，电弧就很难熄灭，引起电网运行状态的瞬时变化，导致电压互感器电磁能量饱和，产生电磁谐振，并使系统健全相电压升高，引起弧光过电压及铁磁谐振过电压。
弧光过电压可达相电压峰值的3.5倍，系统在这种过电压持续作用下极易形成绝缘损伤，甚至发生相间短路。
弧光接地激发铁磁谐振会导致电压互感器严重过载，使电压互感器烧毁。
配电系统消弧\消谐装置应用中相关问题研讨摘要：分析了几种常用消弧装置对配电网中内部过电压防护的作用和效果；综合考虑了变电站、开闭所接地选线的实现，以及配网自动化系统中接地故障区段定位等问题；结合现场运行实践，给出了消弧装置应用的指导原则和技术建议。
提出了对于电缆化比例较大的配电网，宜选用自动跟踪补偿消弧装置，为了实现可靠接地保护及区段定位，短时加并中值电阻是一种较好的解决方案；延时加并高值电阻方案，也值得进一步研究;建议对于以架空线路为主的配电网，可以考虑选用新型消弧及过电压保护装置，并对该装置加以完善。
关键词：配电网;消弧装置;过电压防护;接地选线与定位;应用探讨0.引言为了提高配电网络的安全可靠性，装设消弧装置作为一项重要的技术措施，越来越被广泛采用。
然而，消弧技术还与过电压防护、接地选线与故障区段定位等问题密切相关，在实际应用中，有必要对各种相关技术问题进行综合分析比较与应用探讨。
1.常用消弧装置的特点1. 1自动跟踪补偿消弧装置消弧线圈（XHQ）（1）调匝式XHQ：这种最传统消弧装置的调流方式是通过有载分接开关改变主绕组的匝数来实现。
具有结构简单、补偿速度快(10μs)、运行可靠、不产生谐波等优点。
主要缺点是受分接开关档位数的限制，调节范围存在一个较高的电流下限（约20%IN起调），且调档速度较慢。
（2）调容式XHQ：其调流方式是通过改变消弧线圈二次绕组接入的电容容量和数量来调节消弧线圈的电流。
主要优点与调匝式类似，同时调档速度较快，虽也为有级调节，但可调级数多，调节范围宽。
主要缺点是调节电容器较易老化、损坏,电容值随运行时间可能有所变化。
（3）相控式XHQ：实质上是一台高短路阻抗变压器，通过调节二次绕组中两个反向并接可控硅的导通角，来改变装置的等值阻抗（短路阻抗），从而实现补偿电流的调流。
其主要优点是可在0～100％IN间连续无级调节、无需阻尼电阻。
然而，补偿速度较慢(60ms以上)且不够稳定，大功率可控硅容易出现故障，并会产生谐波。
XHG消弧、消谐振动及过电压保护装置的原理和选择引言随着城市建设发展的需要和供电负荷的增加，架空线路逐步被除数固体绝缘的电缆线路所取代，变电站10kV出线中电缆所占比重越来越高，导致10kV系统的单相接地电容电流越来越大，远远超过了规程规定的10A，根据电力行业标准DL、T620-1997《交流电气装置的过电压保护和绝缘配合》的规定，在变电所设计中需要在10kV中压电网中采用XHG消弧、消谐及过电压保护装置的设置。
1 10kV中性点不接地系统的特点选择电网中性点接地方式要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置有关，并直接影响电网的绝缘水平，系统供电的可靠性和连续性，主变压器的安全运行以及对通信线路的干扰，10kV中性点不接地系统的特点，当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，当发生金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和，其值并不大，发出接地信号，值班人员在两小时内选择和排除接地故障，保证连续不间断供电。
2 间歇性弧光接地的危害实践证明中性点不接地系统存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：2．1当发生间歇性弧光接地时，可能引起高达3.5倍相电压的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性大受影响。
2．2配电网的铁磁通量谐振过电压现象比较普遍，时常发生电压互感器烧毁事故，和熔断器的频繁熔断，严重威胁配电网的安全可靠性。
2．3当有人误触带电部位量，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。
2．4当配电网发生单相接地时，电弧不能自灭，很可能破坏周围的绝缘，发展成相间短路，造成停电或损坏设备，因小动物造成单相接地而引起相间故障造成的停电事故也时有发生。
关于消弧线圈和消弧消谐及过电压保护装置的看法【关键词】看法,装置,保护,关于,接地,电压,如果接地故障是不稳定的间歇性弧光接地，则微机控制器判断接地的相别，同时发出指令使故障相的真空接触器闭合，投入高能限压器，限制故障相的弧道恢复电压，吸收接地引起的电磁能量，减缓系统振荡，使弧道的介质恢复抗电强度Ujf大于弧道恢复电压Uhf。
使恢复电压无法再次击穿故障点，从而完成消弧。
数秒后，令故障相的高压真空接触器断开，如果是短暂的弧光接地，系统恢复正常运行；如果接地故障时稳定的弧光接地，控制器令故障相和接地的高压真空接触器KD同时闭合，使系统由稳定的弧光接地故障快速转变成稳定的金属性接地，装置认定此故障为永久性电弧接地故障，等待值班人员或微机选线装置处理。
线路检修，事先不向调度部门申请办理停电手续，随意带负荷拉开分支线路隔离刀闸或带负荷拉开配电变压器的高压跌落开关，造成刀闸间弧光短路而引发谐振。
长期以来，我国6～35KV(含66KV)的电网大多采用中性点不接地的运行方式。
此类运行方式的电网在发生单相接地时，故障相对地电压降为零，非故障相的对地电压将升高到线电压（UL），但系统的线电压维持不变。
因此国家标准规定这类电网在发生单相接地故障后允许短时间（2小时）带故障运行，所以大大提高了该类电网的供电的可靠性。
现有的运行规程规定：“中性点非有效接地系统发生单相接地故障后，允许运行两小时”，但规程未对“单相接地故障”的概念加以明确界定。
如果单相接地故障为金属性接地，则故障相的电压降为零，其余两健全相对地电压升高至线电压，这类电网的电气设备在正常情况下都应能承受这种过电压而不损坏。
但是，如果单相接地故障为弧光接地，则会在系统中产生最高值达3.5倍相电压的过电压，这样高的过电压如果数小时作用于电网，势必会造成电气设备内绝缘的积累性损伤，如果在健全相的绝缘薄弱环节造成绝缘对地击穿，将会引发成相间短路的重大事故。
一、相接地电容电流的危害中性点不接地的高压电网中，单相接地电容电流的危害主要体现在以下四个方面：1．弧光接地过电压的危害当电容电流一旦过大，接地点电弧不能自行熄灭。
当出现间歇性电弧接地时，产生弧光接地过电压，这种过电压可达相电压的3~5倍或更高，它遍布于整个电网中，并且持续时间长，可达几个小时，它不仅击穿电网中的绝缘薄弱环节，而且对整个电网绝缘都有很大的危害。
2．造成接地点热破坏及接地网电压升高单相接地电容电流过大，使接地点热效应增大，对电缆等设备造成热破坏，该电流流入大地后由于接地电阻的原因，使整个接地网电压升高，危害人身安全。
3．交流杂散电流危害电容电流流入大地后，在大地中形成杂散电流，该电流可能产生火花，引燃瓦斯爆炸等，可能造成雷管先期放炮，并且腐蚀水管、气管等。
4．接地电弧引起瓦斯煤尘爆炸二、消弧线圈的作用电网安装消弧线圈后，发生单相接地时消弧线圈产生电感电流，该电感电流补偿因单相接地而形成的电容电流，使得接地电流减小，同时使得故障相恢复电压速度减小，治理电容电流过大所造成的危害。
同时由于消弧线圈的嵌位作用，它可以有效的防止铁磁谐振过电压的发生概率。
三、消弧线圈接地方式存在的一些问题：1．单相接地故障时，非故障相对地电压升高到3 相电压以上，持续时间长、波及全系统设备，可能引起第二点绝缘击穿，引起事故扩大事故。
2．消弧线圈不能补偿谐波电流，有些城市电网谐波电流占的比例达5%-15%，仅谐波电流就可能远大于10A，仍然可能发生弧光接地过电压。
3．对于电容电流很大的配电网，如果通过补偿要使单相接地故障电流Ijd <10A，就必须使系统保持较小的脱谐度，系统的脱谐度过小，对由于三相电容不对称引起的中性点位移电压会产生较强的放大作用，使中性点电压偏移超过规程允许值(<15%Un)，保护将发出接地故障信号。
另外脱谐度太小，系统运行在接近谐振补偿状态，将给系统运行带来极大的潜在危险（谐振过电压）；要保证中性点位移电压不超过规程允许值，就要增大脱谐度，然而，脱谐度过大，将导致残余接地电流太大(Ijd >10A)，又可能引起间歇性弧光接地过电压。
很难保证既使残余接地电流Ijd <10A，又保证中性点位移电压不超过规程允许值这两个相互制约的条件。
3．消弧线圈的调节范围受到调节容量限制，调节容量与额定之比一般为1/2，如按终期要求选择，工程初期系统电容电流小，消弧线圈的最小补偿电流偏大，可能投不上；如按工程初期的要求选择，工程终期系统电容电流大，消弧线圈的最大补偿电流又偏小，也不能满足合理补偿的要求。
4．在运行中，消弧线圈各分接头的标称电流和实际电流会出现较大误差，运行中就发生过由于实际电流与名牌电流误差较大而导致谐振的现象。
5．由于系统的运行方式及系统电压经常变化，系统的电容电流经常变化，跟踪补偿困难。
目前的自动跟踪补偿装置呈百花齐放的景象，实际运行考验时间较短，运行情况还不理想。
而且价格高、结构复杂、维护量大，不适应无人值班变电站的要求。
6．由于上述原因，中性点经消弧线圈接地仅能降低弧光接地过电压的概率，不能消除弧光接地过电压，也不能降低弧光接地过电压的幅值，弧光过电压倍数也很高。
7．寻找单相接地故障线路困难，目前许多小电流接地选线方法的选线成功率还不理想，往往还要采用试拉法。
8．采用试拉法时，既造成非故障线路短时停电，又会引起操作过电压。
9．系统谐振过电压高，谐振过电压持续时间长并波及全系统设备，常造成PT烧坏、或PT熔断器熔断。
武高所和广州供电局在区庄变电站试验中测得1/2分频谐振过电压达2PU，测得由合闸操作激发的3次高频谐振过电压达4PU，测得A相导线断线并接地于负荷侧时，谐振过电压值为3.8PU。
10．电缆排管或电缆隧道内的电缆发生单相接地时，不及时断开故障线路，可能引起火灾，上海某35KV系统电缆就发生过单相接地一小时后引起火灾，烧毁电缆隧道中40多条电缆的重大事故。
11．寻找故障线路时间较长，在带接地故障运行期间，容易引起人身触电事故。
12．单相接地时，非故障相电压升高至线电压或更高，在不能及时检出故障点的情况下，无间隙金属氧化物（MOA）避雷器长时间在线电压下运行，容易损坏甚至爆炸。
弧光接地过电压、谐振过电压幅值高、持续时间长，MOA由于动作负载问题，一般不要求WGMOA 系统内过电压，不能有效利用MOA的优良特性，不利于MOA在配电网的推广使用。
四、以电缆线路为主的配电网的特点：1．单位长度的电缆线路的电容电流比架空线路电容电流大10几倍，以电缆为主的城市电网对地电容电流很大。
2．电缆线路受外界环境条件（雷电、外力、树木、大风等）影响小，瞬时接地故障很少，接地故障一般都是永久性故障。
3．电缆线路发生接地故障时，接地电弧为封闭性电弧，电弧不易自行熄灭，如不及时跳闸，很容易造成相间短路，扩大事故。
4．电缆为弱绝缘设备。
例如，10kV交联聚乙稀电缆的一分钟工频耐压为28KV ，而一般10kV 配电设备的绝缘水平为42kV 。
在消弧线圈接地系统中，由于查找故障点时间较长，电缆长时间承受工频或暂态过电压作用，易发展成相间故障，造成一线或多线跳闸。
5．在电缆线路中，高频振荡电流幅值大衰减慢，高频振荡电流远大于工频电流，在工频电流过零时高频振荡电流仍然有很大的幅值，维持弧光燃烧取决于高频振荡电流衰减的快慢和工频电流，消弧线圈不能补偿高频振荡电流，又由于在电缆线路中消弧线圈补偿后的残流大，消弧线圈在电缆线路中不能消弧。
五、PT谐振1．PT谐振PT谐振对于yo/yo电磁式PT，在正常情况下线路发生单相接地不会出现铁磁谐振过电压，但在下列条件下，就可能引发铁磁谐振。
(1)对于中性点不接地系统，当系统发生单相接地时，故障点流过电容电流，未接地的两相相电压升高3倍。
但是，一旦接地故障点消除，非接地相在接地故障期间已充的线电压电荷只能通过PT高压线圈经其自身的接地点流入大地，在这一瞬间电压突变过程中，PT 高压线圈的非接地两相的励磁电流就要突然增大，甚至饱和，由此构成相间串联谐振。
(2)系统发生铁磁谐振。
近年来，由于配电线路用户PT、电子控制电焊机、调速电机等数量的增加，使得10kV配电系统的电气参数发生了很大的变化，导致谐振的频繁出现。
在系统谐振时，PT将产生过电压使电流激增，此时除了造成一次侧熔断器熔断外，还将导致PT烧毁。
个别情况下，还会引起避雷器、变压器、断路器的套管发生闪络或爆炸。
(3)线路检修，事先不向调度部门申请办理停电手续，随意带负荷拉开分支线路隔离刀闸或带负荷拉开配电变压器的高压跌落开关，造成刀闸间弧光短路而引发谐振。
(4)当配电变压器内部发生单相接地故障时，故障电流将通过抗电能力强的绝缘油对地放电，也会产生不稳定的电弧激发电网谐振。
(5)运行人员送电操作程序不对，未拉开PT高压侧刀闸就直接带PT向空母线送电，引起PT铁磁谐振。
六、新型的消弧消谐及过电压保护装置这里介绍一种新型的消弧消谐及过电压保护装置SXH（安徽赛普电力保护有限公司专利产品）此装置原理如下：（1）如果接地是稳定的金属性接地、稳定性电阻接地或TV断线故障，微机控制器发出指示和告警信号，等待值班人员或微机选线装置处理。
（2）如果接地故障是不稳定的间歇性弧光接地，则微机控制器判断接地的相别，同时发出指令使故障相的真空接触器闭合，投入高能限压器，限制故障相的弧道恢复电压，吸收接地引起的电磁能量，减缓系统振荡，使弧道的介质恢复抗电强度Ujf大于弧道恢复电压Uhf。
使恢复电压无法再次击穿故障点，从而完成消弧。
数秒后，令故障相的高压真空接触器断开，如果是短暂的弧光接地，系统恢复正常运行；如果接地故障时稳定的弧光接地，控制器令故障相和接地的高压真空接触器KD同时闭合，使系统由稳定的弧光接地故障快速转变成稳定的金属性接地，装置认定此故障为永久性电弧接地故障，等待值班人员或微机选线装置处理。
2．系统发生谐振时，微机控制器根据谐振类型进行不同的消谐：(1) 如果系统发生的谐振是分频谐振，微机控制器瞬间短接PT的开口三角绕组，破坏谐振参数，消除谐振。
如果系统发生的谐振是工频或高频谐振，微机控制器在PT的开口三角绕组接入大功率消谐电阻进行消谐。
七．此装置的优点在中性点非有效接地电网中安装此装置后，可防止电气设备的绝缘故障，并有如下优点：1．能将各类过电压限制到较低的电压水平，使因过电压引起的绝缘事故大为减少。
2．其消弧和限制过电压的机理与电网的电容电流大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响。
3．可有效防止电气设备的内绝缘因过电压的多次或长时间作用出现累积性效应而降低。
在3-35KV电力系统中，用电设备一般都是旋转电机居多，如果不分稳定弧光接地故障和短暂接地故障而直接令接触器单相直接接地变为金属性接地会引起保护差动跳闸，这样会造成停机，不利于生产。
