新奥法施工程序流程图

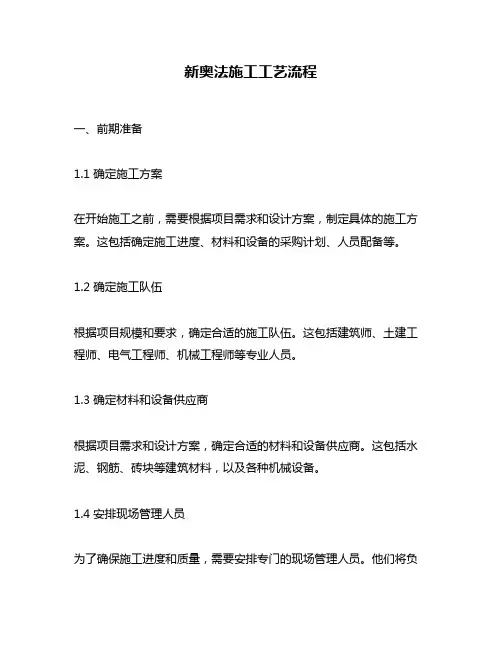

新奥法施工工艺流程一、前期准备1.1 确定施工方案在开始施工之前，需要根据项目需求和设计方案，制定具体的施工方案。

这包括确定施工进度、材料和设备的采购计划、人员配备等。

1.2 确定施工队伍根据项目规模和要求，确定合适的施工队伍。

这包括建筑师、土建工程师、电气工程师、机械工程师等专业人员。

1.3 确定材料和设备供应商根据项目需求和设计方案，确定合适的材料和设备供应商。

这包括水泥、钢筋、砖块等建筑材料，以及各种机械设备。

1.4 安排现场管理人员为了确保施工进度和质量，需要安排专门的现场管理人员。

他们将负责监督现场进展情况，并协调各个部门之间的合作。

二、基础建设2.1 土方开挖在进行混凝土浇筑之前，需要进行土方开挖。

这包括清理现场垃圾和杂草，然后使用挖掘机或铲车等机械设备进行土方开挖。

2.2 基础施工在土方开挖完成后，需要进行基础施工。

这包括打桩、浇筑混凝土等工作。

基础施工的质量对整个建筑的稳定性和安全性至关重要。

三、主体结构3.1 柱子和梁的制作和安装在基础施工完成后，需要进行柱子和梁的制作和安装。

这包括钢筋加工、混凝土浇筑等工作。

3.2 墙体砌筑在柱子和梁的制作和安装完成后，需要进行墙体砌筑。

这包括使用砖块或混凝土板材等材料进行墙体砌筑。

四、屋面施工4.1 屋面结构制作在主体结构完成后，需要进行屋面结构制作。

这包括使用木材或钢材等材料制作屋架、檩条等零部件。

4.2 屋面覆盖材料安装在屋面结构制作完成后，需要进行屋面覆盖材料安装。

这包括使用瓦片、沥青卷材等材料进行屋面覆盖。

五、电气设备安装5.1 布线和管道安装在主体结构和屋面施工完成后，需要进行电气设备的布线和管道安装。

这包括电缆、插座等电气设备的布线，以及水管、燃气管等管道的安装。

5.2 设备安装在布线和管道安装完成后，需要进行电气设备的安装。

这包括灯具、空调等各种电器设备的安装。

六、室内装修6.1 墙面和地面处理在主体结构、屋面施工和电气设备安装完成后，需要进行室内墙面和地面处理。

作业实施过程介绍1洞口边仰坡开挖及防护洞口段边、仰坡采用自上而下分层开挖。

施工程序为：洞顶截水沟开挖、砌筑→洞口其他排水工程→洞口土石方开挖（路基填筑）→边仰坡及成洞面临时防护。

表层素填土采用挖掘机开挖，装载机配合，自卸车运输；基岩采用浅孔松动爆破开挖。

爆破作业采用风钻打眼成孔，人工装药爆破，开挖一层防护一层。

图1洞口边仰坡开挖机防护示例图（一）植被清除、截水沟施工a.操作步骤及检查植被清除：首先进行初步测量放样，确定洞口边坡开挖范围，照此进行植被清理，以便精确放出洞口边坡开挖边线，布置开挖临时道路。

平整洞顶地表，排除积水。

所有洼坑、陷穴、探坑等，应用不透水土壤回填夯实。

截水沟施工：根据测量放样确定截水沟的位置，完成排水沟的开挖及砌筑工程。

施工时应注意：b.可能存在的危险因素（1）坡面陡峭地基不稳，路面过于湿滑，临边高坡未设防护；（2）水沟设置不合理，排水不畅，山体围岩情况差；（3）人员危险作业，未穿戴安全防护用品；（4）机械开挖时，机械故障或带病运转；（5）山坡松动危石，爆破作业。

c.可能导致的后果（1）基础不牢，排水不畅可能导致山体滑坡；（2）机械故障或操作不当可能引起对周边作业人员的机械伤害；（3）人员违章在危险区域内作业或未穿戴防护用品极易导致人员高处坠落伤害；（4）危石滚落伤人，放炮事故等。

d.应该采取的应对措施（1）严格按照设计要求进行水沟施工，遇到不良地质情况加强监控量测；（2）所有机具设备定期检修保养，每日开始作业前一定要检查各安全装置；（3）对工人加强教育培训，正确使用防护用品，危险源提前进行讲解提前告知；（4）加强火工品及爆破施工管理，对于山坡危石及时清理；（5）清表范围以满足开挖面为原则，洞顶截水沟与成洞面坡顶之间植被应保留，控制边坡暴露面的范围、尽可能保护原有自然植被。

（二）边仰坡开挖a.操作步骤及检查洞口土石方采用明挖施工，开挖中遵循“快开挖、快弃碴、快防护”的“三快”方针，分层开挖，及时防护。

隧道施工方案1洞身开挖施工1.1洞身开挖根据隧道各里程段的特点及围岩情况，各级围岩段采用相宜的开挖和超前支护方法，短进尺、强支护，确保施工安全。

隧道洞身开挖严格按照“新奥法”原理组织施工。

机械化掘进，机械化装运。

Ⅴ级围岩断层破碎带、浅埋或偏压地段采用单侧壁或双侧壁导坑法施工；Ⅳ级围岩其余地段采用三台阶临时仰拱封闭法施工。

Ⅲ级围岩地段采用短台阶法施工，必要时预留核心土分部开挖。

岩层稳定且完整性较好的Ⅱ级围岩全断面法施工。

开挖采用凿岩台车钻眼，人工装药并连接起爆网络实施光面爆破，爆破施工遵循短进尺、强支护、弱爆破、勤量测的原则。

装载机装碴,大型自卸汽车运输出洞。

洞身开挖施工中严格控制开挖断面，控制超欠挖。

经监理工程师确认不影响衬砌结构的稳定和强度时，岩石个别突出部分（每平米内不大于0.1m）可侵入衬砌不大于50mm。

拱脚、墙脚以上1m内断面严禁欠挖。

为保持断面稳定和节约成本，施工中严格控制超挖量，使断面圆顺平整。

1.1.1Ⅱ级围岩全断面法施工Ⅱ级围岩完整、稳定，采用全断面法施工。

全断面法施工工序简单，工作面宽敞，运输、通风、排水方便，管路易于布置，便于进行机械化施工。

全断面开挖断面图。

a 、施工方法采用凿眼台车或作业台车配合人工手持风钻进行钻眼，进尺可以控制在2~4m 。

爆破后机械出碴装运至弃碴场，进行网、锚、喷混凝土初期支护。

一般适合采用全断面施工的围岩，其支护参数多为系统锚杆和网喷混凝土联合支护。

因此全断面施工工序简单：钻眼爆破→出碴→网、锚、喷支护→进入下一循环钻爆。

b 、施工工艺施工工艺见全断面开挖施工工艺流程图ⅢⅡⅠⅡⅢⅠ图2.3-01 全断面法开挖断面图二次衬砌初期支护网喷混凝土系统锚杆全断面开挖施工工艺流程图c、作业要点（1）测量放线在开挖面上进行测量并绘出中线与水平线，水平线可绘在轨平高度上，然后绘出开挖断面轮廓线，在按照钻爆设计准确标出炮眼位置，炮位误差不应大于5cm。

最好采用激光导向和幻灯布眼，以减少测量放线的时间，并提高炮眼位置的精度。

城市浅埋硬岩大断面隧道施工工法工法编号：TLEJGF-03·04-35、GZSJGF 07-03-08中铁隧道集团三处唐果良刘建国邓青平一、前言随着我国城市建设事业的发展，地面空间已不能满足城市功能的需要，向地下拓展空间已成为城市建设的新方向。

城区隧道与山岭隧道差别很大：一是位于市区，周边建筑较多，开挖爆破需要严格控制；二是城市地铁车站，商场的断面大，远大于铁路三线隧道。

《城市浅埋硬岩大断面隧道施工工法》是依据新奥法原理，采用双侧壁导洞预留核心岩柱的方法开挖，通过综合减震措施减小爆破开挖时的地震动，保护周边环境，使用全断面整体式钢模台车进行二次衬砌，同时采用综合监测手段对施工过程进行动态监控和实时处理的一个工程工法，它在重庆轻轨较新线一期工程临江门车站工程建设过程中形成。

二、工法特点1、采用双侧壁导洞预留核心岩柱的方法开挖，二次衬砌紧跟核心岩柱上部开挖，控制二次衬砌面与核心开挖面的距离，从而减小变形，控制地表沉降，保证工程安全。

2、紧临建、构筑物的开挖爆破通过超前导洞先行、预留光爆层光面爆破、周边密排空眼减震、开挖面增打减震孔、非电不对称起爆网络等综合减震技术减小爆破震动效应，保护周边环境。

3、采用全断面整体式钢模台车进行二次衬砌，保证结构的整体性和防水效果，加快施工进度，从而保证工程质量，提高经济效益。

4、采用综合监测技术，实时反馈信息，动态修正施工方法和支护参数，确保工程安全。

三、适用范围1、适用于新奥法指导施工的大断面、特大断面隧道及地下工程（即开挖宽度18m及以上，开挖高度12m以上）。

2、紧临既有建筑物需要采用控制爆破开挖，Ⅱ～Ⅲ级围岩的浅埋暗挖特大断面地下工程。

3、围岩较完整较厚层的软岩，中硬岩——硬岩。

四、工艺原理1、采用双侧壁导洞预留核心岩柱的方法，将大跨减小，大断面隧道分割成几个小洞室分部施工，利用核心岩柱作为支撑，从而控制变形，保证安全。

2、以控制爆破理论和新奥法理论为基础，通过各种综合减震手段，减小爆破开挖时的地震动效应，同时减小开挖爆破对围岩的扰动，从而保护周边环境，提高围岩自稳能力，保证工程安全。

隧道施工6种方法—-隧道开挖及出碴运输作者:北雪编辑来源：中国铁路网更新时间:2009—10—19（一）全断面法1 施工工艺全断面开挖法是按设计断面将隧道一次开挖成型，再施作做衬砌的施工方法。

其施工流程可参照图1。

图1 全断面法开挖施工流程图2 施工要点(１）施工时应配备钻孔台车或台架及高效率装运机械设备，以尽量缩短循环时间，各道工序应尽可能平行交叉作业，提高施工进度；（２）使用钻孔台车宜采用深孔钻爆，以提高开挖进尺；（３）初期支护应严格按照设计及时施做。

（４）为控制超欠挖，提高爆破效果，有条件时可采用导洞超前的方法进行全断面开挖。

（二）台阶法1 施工工艺台阶开挖法是将隧道设计断面分两次或三次开挖，其中上台阶超前一定距离后，上下台阶同时并进的施工方法。

其施工流程可参照图2、3.图2 台阶法开挖断面示意图图3 台阶法开挖施工流程图2 施工要点：（１）根据围岩条件,合理确定台阶长度，一般应不超过1倍洞径，以确保开挖、支护质量及施工安全；（２）台阶高度应根据地质情况、隧道断面大小和施工机械设备情况确定.（３）上台阶施作钢架时，应采用扩大拱脚或施作锁脚锚杆等措施，控制围岩和初期支护变形；(４）下台阶应在上台阶喷射混凝土达到设计强度70％以上时开挖。

当岩体不稳定时，应采用缩短进尺，必要时上下台阶可分左、右两部错开开挖,并及时施做初期支护和仰拱。

（５）施工中应解决好上下台阶的施工干扰问题，下部施工应减少对上部围岩、支护的扰动。

（６)上台阶开挖超前一个循环后，上下台阶可同时开挖.(三)环形开挖预留核心土法1 施工工艺：环形开挖预留核心土法是在上部断面以弧形导坑领先，其次开挖下半部两侧，再开挖中部核心土的方法,其施工流程可参照图4、5.2 施工要点：(１）环形开挖每循环长度宜为0。

5～1m；（２)开挖后应及时施作喷锚支护、安装钢架支撑或格栅支撑,每两榀钢架之间应采用钢筋连接，并应加锁脚锚杆，全断面初期支护完成距拱部开挖面不宜超过30m;（３)预留核心土面积的大小应满足开挖面稳定的要求；（４）当地质条件差，围岩自稳时间较短时,开挖前应在拱部设计开挖轮廓线以外，进行超前支护;(５）上部弧形,左、右侧墙部，中部核心土开挖各错开3～5m进行平行作业。

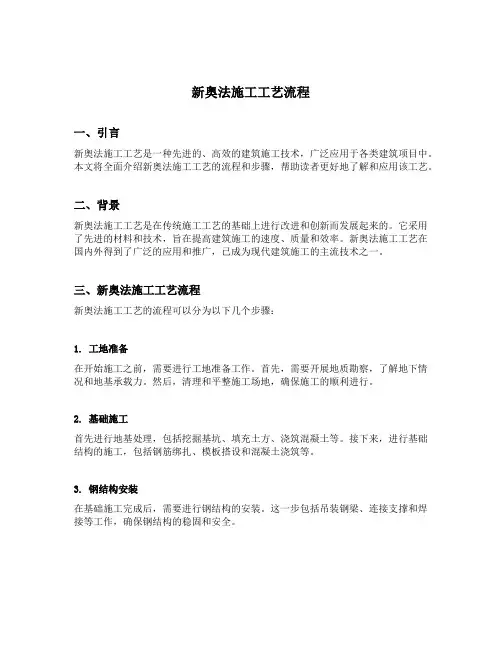

新奥法施工工艺流程一、引言新奥法施工工艺是一种先进的、高效的建筑施工技术，广泛应用于各类建筑项目中。

本文将全面介绍新奥法施工工艺的流程和步骤，帮助读者更好地了解和应用该工艺。

二、背景新奥法施工工艺是在传统施工工艺的基础上进行改进和创新而发展起来的。

它采用了先进的材料和技术，旨在提高建筑施工的速度、质量和效率。

新奥法施工工艺在国内外得到了广泛的应用和推广，已成为现代建筑施工的主流技术之一。

三、新奥法施工工艺流程新奥法施工工艺的流程可以分为以下几个步骤：1. 工地准备在开始施工之前，需要进行工地准备工作。

首先，需要开展地质勘察，了解地下情况和地基承载力。

然后，清理和平整施工场地，确保施工的顺利进行。

2. 基础施工首先进行地基处理，包括挖掘基坑、填充土方、浇筑混凝土等。

接下来，进行基础结构的施工，包括钢筋绑扎、模板搭设和混凝土浇筑等。

3. 钢结构安装在基础施工完成后，需要进行钢结构的安装。

这一步包括吊装钢梁、连接支撑和焊接等工作，确保钢结构的稳固和安全。

4. 砌筑墙体钢结构安装完成后，进行砌筑墙体的工作。

墙体可以采用砖石、混凝土等材料，根据设计要求进行砌筑和加固。

5. 安装设备完成墙体砌筑后，需要进行设备的安装和调试。

这些设备包括电气设备、水暖设备等，确保建筑物的正常运行和使用。

6. 室内装修设备安装完成后，进行室内装修的工作。

这包括地面铺装、墙面装修、天花板装修等，提升建筑物的美观和实用性。

7. 竣工验收最后进行竣工验收工作，对建筑物进行全面检查和验收。

只有通过竣工验收，建筑物才能正式移交使用。

四、新奥法施工工艺的优势新奥法施工工艺相比传统施工工艺具有以下几个优势：1.施工速度快：新奥法施工工艺采用工厂化生产和装配，可以大幅度缩短施工周期，提高施工效率。

2.质量可控：新奥法施工工艺在工厂内进行预制和质检，确保施工质量和安全性。

3.环保可持续：新奥法施工工艺采用绿色建材和低碳施工技术，减少对环境的污染和资源的浪费。
