信号部分1 试判断下述结论的正误。
（1 ）凡频谱是离散的信号必然是周期信号。
（2 ）任何周期信号都由频率不同，但成整倍数比的离散的谐波叠加而成。
（3 ）周期信号的频谱是离散的，非周期信号的频谱也是离散的。
（4 ）周期单位脉冲序列的频谱仍为周期单位脉冲序列。
（5 ）非周期性变化的信号就是随机信号。
（6 ）非周期信号的幅值谱表示的是其幅值谱密度与时间的函数关系。
（7 ）信号在时域上波形有所变化，必然引起频谱的相应变化。
（8 ）各态历经随机过程是平稳随机过程。
（9 ）平稳随机过程的时间平均统计特征等于该过程的集合平均统计持征。
（10 ）两个周期比不等于有理数的周期信号之和是周期信号。
（11 ）所有随机信号都是非周期信号。
（12 ）所有周期信号都是功率信号。
（13 ）所有非周期信号都是能量信号。
（14 ）模拟信号的幅值一定是连续的。
（15 ）离散信号即就是数字信号。
2 对下述问题，选择正确答案填空。
（1 ）描述周期信号的数学工具是( ) 。
A. 相关函数B. 傅氏级数C. 拉氏变换D. 傅氏变换（2 ）描述非周期信号的数学工具是( ) 。
A. 三角函数B. 拉氏变换C. 傅氏变换D. 傅氏级数（3 ）时域信号持续时间压缩，则频域中低频成分( ) 。
A. 不变B. 增加C. 减少D. 变化不定（4 ）将时域信号进行时移，则频域信号将会( ) 。
A. 扩展B. 压缩C. 不变D. 仅有相移（5 ）概率密度函数在( )域、相关函数是在( )域、功率谱密度函数是在( )域上来描述的随机信号A. 时间B. 空间C. 幅值D. 频率3 指出题图3 所示的信号时域波形时刻与时刻频谱（幅值谱）有无变化，并说明原因。
题3 图题6 图4 判断下列序列是否是周期函数。
如果是，确定其周期。
（1 ）；（2 ）。
5 有一组合信号，系由频率分别为724Hz 、44Hz 、5005410Hz 及600Hz 的相同正弦波叠加而成。
求该信号的周期T 。
《测试技术》期末考试样卷及参考答案（评分标准）一、填空题：（每空１分，共２０分）1、动态信号的描述可在不同的域中进行，它们分别是 时域 、 频域 和 幅值域 。
2、周期信号的频谱是 离散 的；在周期信号中截取一个周期，其频谱是 连续 的。
3、周期性方波的第2条谱线代表方波的 3 次谐波。
4、影响二阶测试装置动态特性的参数为 固有频率 和 阻尼比 。
5、动态测试中，保证幅值不失真的条件是 幅频特性为常数 ，保证相位不失真的条件是 相频特性与频率呈线性关系 。
6、半导体应变片的工作原理是基于半导体材料的 压阻效应 来工作的，压电式传感器的工作原理是基于 压电 材料的 压电效应 来工作的。
7、调幅波经相敏检波后，即能反映出 调制信号 电压的大小，又能反映其 相位 。
8、动圈式磁电指示仪表的工作频率比光线示波器的工作频率 低 ，这是由它们的 固有频率决定的。
9、对具有最高频率为f c 的时域信号x(t)进行采样，采样频率为f s ，若要采样后的信号频谱不产生混叠，则必须满足f s ≥2 f c 。
10、时域信号的 截断 将导致能量泄漏。
11、频域采样将导致 栅栏效应和时域周期延拓 。
二、简答或名词解释：（每小题4分，共24分）１、已知)sin(ϕω+t 的概率密度函数为)1/(12x -π，请写出)sin(0t x a ω+的概率密度函数表达式，并画出其图形。
答：概率密度函数表达式：))(/(1220a x x --π（表达式或图形正确可得3分） ２、线性系统。
答：输入、输出关系可用常系数线性微分方程描述的系统。
或：具有迭加特性和频率保持特性的系统。
３、频率保持特性。
答：线性系统输出信号频率恒等于输入信号频率。
４、已知一信号的频谱如图所示，请写出其对应的时域函数x(t)。
答：)90300sin(5.0)45100sin()(00+++=t t t x ππ（写成余弦形式也可以；未转换成角频率扣1分）5、试解释录音机走带速度不稳时所放出声音的变调现象。

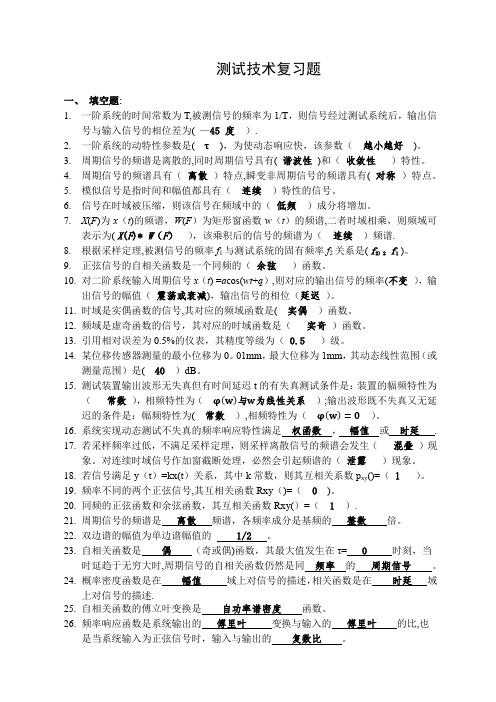

测试技术复习题一、填空题:1.一阶系统的时间常数为T,被测信号的频率为1/T，则信号经过测试系统后，输出信号与输入信号的相位差为( —45 度）.2.一阶系统的动特性参数是( τ)，为使动态响应快，该参数（越小越好)。
3.周期信号的频谱是离散的,同时周期信号具有( 谐波性)和（收敛性）特性。
4.周期信号的频谱具有（离散）特点,瞬变非周期信号的频谱具有( 对称）特点。
5.模似信号是指时间和幅值都具有（连续）特性的信号。
6.信号在时域被压缩，则该信号在频域中的（低频）成分将增加。
7.X(F)为x（t)的频谱，W(F）为矩形窗函数w（t）的频谱,二者时域相乘，则频域可表示为( X(F)* W（F）），该乘积后的信号的频谱为（连续）频谱.8.根据采样定理,被测信号的频率f1与测试系统的固有频率f2关系是( f2〉2f1 )。
9.正弦信号的自相关函数是一个同频的（余弦）函数。
10.对二阶系统输入周期信号x（t) =a cos(wt+q）,则对应的输出信号的频率(不变），输出信号的幅值（震荡或衰减)，输出信号的相位（延迟）。
11.时域是实偶函数的信号,其对应的频域函数是( 实偶）函数。
12.频域是虚奇函数的信号，其对应的时域函数是（实奇）函数。
13.引用相对误差为0.5%的仪表，其精度等级为（0.5 ）级。
14.某位移传感器测量的最小位移为0。
01mm，最大位移为1mm，其动态线性范围（或测量范围）是( 40 ）dB。
15.测试装置输出波形无失真但有时间延迟t的有失真测试条件是：装置的幅频特性为（常数），相频特性为（φ(w)与w为线性关系）;输出波形既不失真又无延迟的条件是：幅频特性为( 常数）,相频特性为（φ(w)=0）。
16.系统实现动态测试不失真的频率响应特性满足权函数，幅值或时延.17.若采样频率过低，不满足采样定理，则采样离散信号的频谱会发生（混叠）现象。
对连续时域信号作加窗截断处理，必然会引起频谱的（泄露）现象。
《测试技术》试题及答案一、填空题（20*1=20分）1、离散信号的频谱是_连续_（连续/离散）信号。
2、如果一个信号的最高频率为60Hz ，为了防止在时域采样过程中出现混叠现象，采样频率应该大于_120_Hz 。
3、调幅是指一个高频的正（余）弦信号与被测信号_相乘__，使高频信号的幅值随被测信号的_频率变化_而变化。
信号调幅波可以看作是载波与调制波的_相乘__ 。
4、绘制周期信号)(t x 的单边频谱图，依据的数学表达式是_傅氏三角级数中的各项系数_，而双边频谱图的依据数学表达式是_傅氏复指数级数中的各项系数。
5、单位脉冲函数0()t t δ-与在0t 点连续的模拟信号()f t 的下列积分：dt t t t f )()(0-⎰∞∞-δ=_ f （t0）_。
这性质称为_积分筛选特性（抽样特性、筛选特性）。
6、某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin)(tt x =，则输出信号)(t y 的频率为=ω__ _1/2__，幅值=y __ 1/2_，相位=φ_ 045-__。
频率保持特性，7、满足测试装置不失真测试的频域条件是_幅频特性为一常数和_相频特性与频率成线性 关系_。
8、根据载波受调制的参数不同，调制可分为_调幅_、__ 调频_、_调相 _。
9、常用滤波器的上、下截止频率1c f 、2c f 的定义为_幅频特性曲线降为最大值的1/2 倍 时对应的频率为截止频率_，其带宽B ＝__21c c f f -___，若为倍频程滤波器1c f 与2c f 的关系为_212c c f f =_。
二、单选题（2*10=20分）1、用阶跃响应法求一阶装置的动态特性参数，可取输出值达到稳态值（ A ）倍所经过的时间作为时间常数。
A 、0.632 B 、0.865 C 、0.950 D 、0.9822、周期信号傅立叶级数中的各项系数表示各谐波分量的（ C ）。
A、相位B、周期C、振幅D、频率3、系统在全量程内，输入量由小到大及由大到小时，对于同一个输入量所得到的两个数值不同的输出量之间的最大差值称为（ A ）。
测试技术试题库（一）填空题1、测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来2、传输的。
这些物理量就是，其中目前应用最广泛的是电信号。
3、信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
4、周期信号的频谱具有三个特点：， ，。
5、非周期信号包括信号和信号。
6、描述随机信号的时域特征参数有、、。
7、对信号的双边谱而言，实频谱（幅频谱）总是对称，虚频谱（相频谱）总是对称。
8、某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin )(t t x =，则输出信号)(t y 的频率为=ω，幅值=y ，相位=φ。
9、试求传递函数分别为5.05.35.1+s 和2224.141n n n s s ωωω++的两个环节串联后组成的系统的总灵敏度。
为了获得测试信号的频谱，常用的信号分析方法有、和。
10、当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时，该系统能实现测试。
此时，系统的频率特性为=)(ωj H 。
11、传感器的灵敏度越高，就意味着传感器所感知的越小。
12、一个理想的测试装置，其输入和输出之间应该具有关系为最佳。
13、属于能量控制型的传感器有 等，属于能量转换型的传感器有等（每个至少举例两个）。
14、金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用引起的电阻变化，后者利用变化引起的电阻变化。
15、为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影响，实际应用时常常采用工作方式。
16、压电式传感器的测量电路（即前置放大器）有两种形式：放大器和放大器，后接放大器时，可不受连接电缆长度的限制。
17、涡流式传感器的变换原理是利用了金属导体在交流磁场中的效应。
18、磁电式速度计的灵敏度单位是。
19、压电式传感器是利用某些物质的而工作的。
20、电桥的作用是把电感、电阻、电容的变化转化为输出的装置。
.一、填空题1．时间常数τ是一阶传感器动态特性参数，时间常数τ越小，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装置不失真测试的频域条件是幅频特性为一常数和相频特性与频率成线性关系。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的输出电压与传感器产生的电荷量成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变宽其幅值变小。
5．当测量较小应变值时，应选用电阻应变效应工作的应变片，而测量大应变值时，应选用压阻效应工作的应变片，后者应变片阻值的相对变化主要由材料电阻率的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高灵敏度，且能改善或消除非线性。
7. 电涡流传感器是利用金属材料的电涡流效应工作，可分为低频透射式和高频反射式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为调制波，载送低频信号的高频振荡信号称为载波，将经过调制过程所得的高频振荡波称为已调制波。
9．已知()tt xωsin12=，()tδ为单位脉冲函数，则积分()⎰∞+∞-⎪⎭⎫⎝⎛-⋅dttt xωδ2π= 12 。
10．已知霍尔式转速传感器的测速齿轮的齿数为20，若测得感应电动势的频率为300Hz，则被测轴的转速为900r/min 。
11. RC低通滤波器中的RC值越大，则其上限截止频率越小。
12. 频率混叠是由于采样频率过低引起的，泄漏则是由于信号截断所引起的。
13作为传感器的核心部件，直接感受被测物理量并对其进行转换的元件称为敏感元件。
14.在τ为0 情况下，自相关函数值达到最大值。
15.已知某周期信号的周期为0.2s，则该信号的3次谐波分量的频率为15Hz 。
16.周期信号的频谱具有离散性，谐波性和衰减性。
17.若采样频率过低，不满足采样定理，则被采样信号的频谱会产生频混现象。
18.在外力作用下，金属应变式传感器主要产生几何尺寸变化，而压阻式传感器主要是电阻率发生变化，两者都引起电阻值发生变化。
精选全文完整版（可编辑修改）《测试技术》期末考试试卷附答案一、填空题（共20空，每空2分，共40分）1、测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。
这些物理量就是，其中目前应用最广泛的是信号。
2、信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
3、周期信号的频谱具有三个特点：，，。
4、非周期信号包括信号和信号。
5、对信号的双边谱而言，实频谱（幅频谱）总是对称，虚频谱（相频谱）总是对称。
6、传感器的灵敏度越高，就意味着传感器所感知的越小。
7、一个理想的测试装置，其输入和输出之间应该具有关系为最佳。
8、金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用引起的电阻变化，后者利用引起的电阻变化。
9、压电式传感器是利用某些物质的而工作的。
10、电桥的作用是把电感、电阻、电容的变化转化为输出的装置。
11、调幅是指一个高频的正（余）弦信号与被测信号，使高频信号的幅值随被测信号的而变化。
信号调幅波可以看作是载波与调制波的。
二、判断题（共20小题，每小题3分，共60分）1、各态历经随机过程一定是平稳随机过程。
（）2、信号的时域描述与频域描述包含相同的信息量。
（）3、非周期信号的频谱一定是连续的。
（）4、非周期信号幅频谱与周期信号幅值谱的量纲一样。
（）5、随机信号的频域描述为功率谱。
（）6、一线性系统不满足“不失真测试”条件，若用它传输一个1000Hz的正弦信号，则必然导致输出波形失真。
（）7、在线性时不变系统中，当初始条件为零时，系统的输出量与输入量之比的拉氏变换称为传递函数。
（）8、当输入信号)(tx一定时，系统的输出)(ty将完全取决于传递函数)(sH，而与该系统的物理模型无关。
（）9、传递函数相同的各种装置，其动态特性均相同。
（）10、测量装置的灵敏度越高，其测量范围就越大。
（）11、幅频特性是指响应与激励信号的振幅比与频率的关系。
（）12滑线变阻器式传感器不适于微小位移量测量。

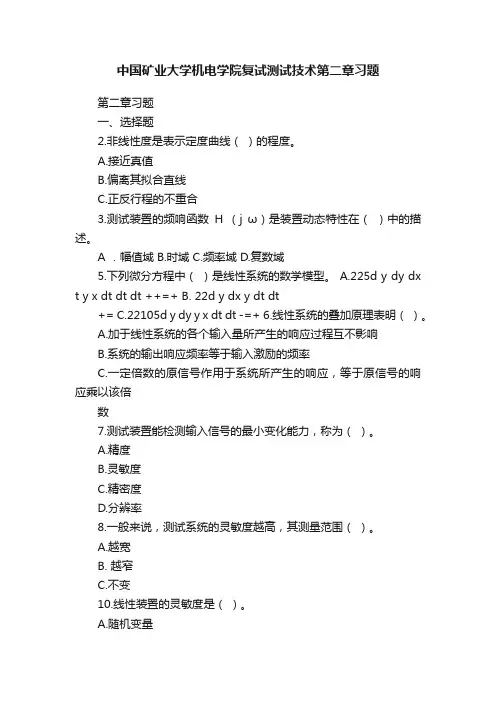

中国矿业大学机电学院复试测试技术第二章习题第二章习题一、选择题2.非线性度是表示定度曲线（）的程度。
A.接近真值B.偏离其拟合直线C.正反行程的不重合3.测试装置的频响函数H （j ω）是装置动态特性在（）中的描述。
A ．幅值域 B.时域 C.频率域 D.复数域5.下列微分方程中（）是线性系统的数学模型。
A.225d y dy dx t y x dt dt dt ++=+ B. 22d y dx y dt dt+= C.22105d y dy y x dt dt -=+ 6.线性系统的叠加原理表明（）。
A.加于线性系统的各个输入量所产生的响应过程互不影响B.系统的输出响应频率等于输入激励的频率C.一定倍数的原信号作用于系统所产生的响应，等于原信号的响应乘以该倍数7.测试装置能检测输入信号的最小变化能力，称为（）。
A.精度B.灵敏度C.精密度D.分辨率8.一般来说，测试系统的灵敏度越高，其测量范围（）。
A.越宽B. 越窄C.不变10.线性装置的灵敏度是（）。
A.随机变量B.常数C.时间的线性函数12.输出信号与输入信号的相位差随频率变化的关系就是系统的（）。
A.幅频特性B.相频特性C.传递函数D.频率响应函数13.时间常数为τ的一阶装置，输入频率为1ωτ=的正弦信号，则其输出与输入间的相位差是（）。
A.-45° B-90° C-180°14.测试装置的脉冲响应函数与它的频率响应函数间的关系是（）。
A.卷积B.傅氏变换对C.拉氏变换对D.微分16.对某二阶系统输入周期信号000()sin()x t A t ω?=+，则其输出信号将保持（）。
A.幅值不变，频率、相位改变B.相位不变，幅值、频率改变C.频率不变，幅值、相位可能改变18.二阶系统的阻尼率ξ越大，则其对阶越输入的时的响应曲线超调量（）。
A.越大B.越小C.不存在D.无关19.二阶装置引入合适阻尼的目的是（）。
测试技术模拟考试题(1）一、是非题（对的打√ ，错的打×）（每题2分，共20分)１。
所有周期信号都是功率信号。
（ )２。
电阻应变式传感器只用于测定结构的应力或应变.（）３.频响函数反映了系统响应的稳态过程。
（）４。
稳态响应法不能用于一阶系统的动态特性测试。
（）５。
直流信号具有无限的频谱。
（)６.半桥联接中要求两个桥臂阻值变化大小相等,极性相反。
()７。
压电式传感器不一定要配接前置放大器。
（）８.若传感器的灵敏度为常数，则表明该传感器的输出、输入关系为线性关系。
(）９。
在数字信号处理过程中，量化误差大小与A/D 转换器的位数无关。
（）10。
变间歇式差动变压器是一种电容式传感器。
（）二、选择题 （每题2分，共20分）1．提高二阶系统的固有频率，可以扩大系统的工作（A ）范围.A.频率B.阻尼 C 。
相位 D 。
幅值2．设时域信号x （t)的频谱为X （f ），则时域信号（ ）的频谱为X(f ＋fo)。
A 。
)(0t t x - B. )(0t t x + C. t f j e t x 02)(π- D. t f j e t x 02)(π3．如果系统的权函数为h(t ），系统的输入x(t ）为单位脉冲函数，此时系统输出y(t)为（）A. h （t ）x(t ）B. x(t ）C. h(t ）D.无法确定4．若一选频滤波器的幅频特性是：在∞～fc 间接近常数,在fc~0之间急剧衰减。
该滤波器为（ )滤波器. A 。
低通 B 。
高通 C 。
带通 D. 带阻5．一个相邻双臂工作的测力电桥，如果将两工作臂的一个应变片均改为两个应变片串联，则电桥的输出电压（）A 。
加大一倍 B. 减小一倍 C 。
不变 D 。
加大两倍6．输入x(t)和输出y(t)的相干函数的取值在０和１之间，可能是（)。
A. 有外界噪声干扰B.系统是非线性的C 。
输出y （t ）是输入x （t ）和其它输入的综合输出D 。
