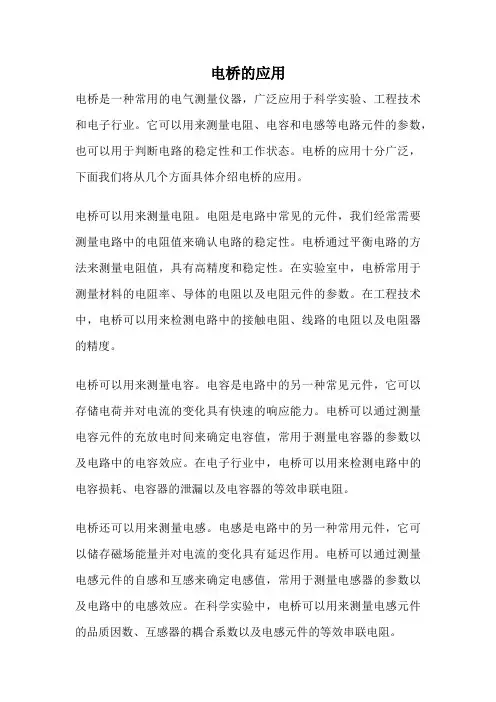

电桥的应用电桥是一种常用的电气测量仪器，广泛应用于科学实验、工程技术和电子行业。
它可以用来测量电阻、电容和电感等电路元件的参数，也可以用于判断电路的稳定性和工作状态。
电桥的应用十分广泛，下面我们将从几个方面具体介绍电桥的应用。
电桥可以用来测量电阻。
电阻是电路中常见的元件，我们经常需要测量电路中的电阻值来确认电路的稳定性。
电桥通过平衡电路的方法来测量电阻值，具有高精度和稳定性。
在实验室中，电桥常用于测量材料的电阻率、导体的电阻以及电阻元件的参数。
在工程技术中，电桥可以用来检测电路中的接触电阻、线路的电阻以及电阻器的精度。
电桥可以用来测量电容。
电容是电路中的另一种常见元件，它可以存储电荷并对电流的变化具有快速的响应能力。
电桥可以通过测量电容元件的充放电时间来确定电容值，常用于测量电容器的参数以及电路中的电容效应。
在电子行业中，电桥可以用来检测电路中的电容损耗、电容器的泄漏以及电容器的等效串联电阻。
电桥还可以用来测量电感。
电感是电路中的另一种常用元件，它可以储存磁场能量并对电流的变化具有延迟作用。
电桥可以通过测量电感元件的自感和互感来确定电感值，常用于测量电感器的参数以及电路中的电感效应。
在科学实验中，电桥可以用来测量电感元件的品质因数、互感器的耦合系数以及电感元件的等效串联电阻。
除了以上的应用，电桥还可以用于判断电路的稳定性和工作状态。
通过调节电桥中的电阻箱或电容箱，使电桥达到平衡状态，可以判断电路中的元件是否工作正常。
如果电桥无法平衡，可能意味着电路中存在故障或元件损坏。
通过检测电桥的平衡状态，可以提前发现并解决电路中的问题，保证电路的正常工作。
电桥作为一种常用的电气测量仪器，具有广泛的应用领域。
它可以用来测量电阻、电容和电感等电路元件的参数，也可以用于判断电路的稳定性和工作状态。
电桥的应用不仅在科学实验中有重要作用，还在工程技术和电子行业中发挥着重要的作用。
通过电桥的应用，我们可以更加准确地了解电路的特性，为科学研究和工程设计提供有力的支持。
电桥原理与使用电桥是一种用来测量电阻、电感和电容的仪器，它利用电流平衡原理来确定未知电阻值。
电桥广泛应用于科研实验室、工程技术领域以及教学实验中。
本文将介绍电桥的原理和使用方法，帮助读者更好地理解和掌握电桥的知识。

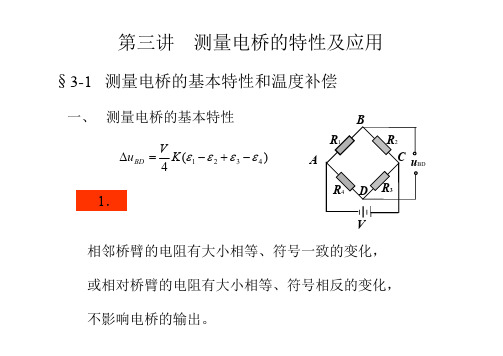

电桥原理。
电桥的基本原理是利用电流平衡条件，即在电桥平衡时，电桥两侧的电势差为零。
当电桥平衡时，可以根据电桥电路中各分支电阻的比例关系来计算未知电阻的数值。
电桥的平衡条件可以用下面的公式表示：R1/R2 = R3/R4。
其中，R1和R2是已知电阻，R3是未知电阻，R4是可变电阻。
通过调节可变电阻R4的阻值，使得电桥平衡，然后根据R1、R2和R4的数值，可以计算出未知电阻R3的数值。
电桥的使用。
电桥主要用于测量电阻、电感和电容。
在实际使用中，我们首先需要连接电桥电路，然后通过调节可变电阻R4，使得电桥平衡。
在调节过程中，可以通过连接示数仪或者示波器来监测电桥两侧的电势差，当电势差为零时，即可认为电桥平衡。
此时，我们可以根据已知电阻R1、R2和可变电阻R4的数值来计算未知电阻R3的数值。
除了测量电阻外，电桥还可以用于测量电感和电容。
在测量电感时，我们可以将未知电感与已知电感构成电桥电路，通过调节可变电阻R4来实现电桥平衡，然后根据已知电感和可变电阻的数值来计算未知电感的数值。
在测量电容时，同样可以利用电桥的平衡条件来测量未知电容的数值。
总结。
电桥作为一种重要的电工仪器，在科研实验和工程技术中有着广泛的应用。
通过本文的介绍，相信读者对电桥的原理和使用方法有了更清晰的认识。
掌握电桥的原理和使用方法，可以帮助我们更好地进行电阻、电感和电容的测量，为科研和工程实践提供有力的支持。
希望本文能够对读者有所帮助，谢谢阅读！。

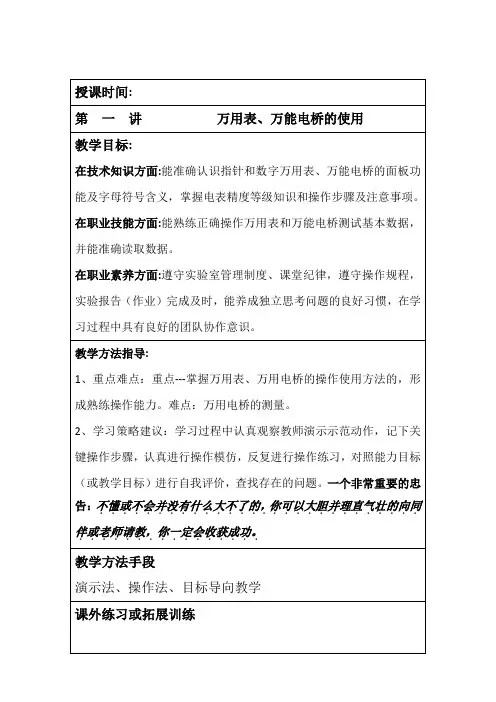

【导入新课】介绍《实用电子技术》学习指导方案45分钟【新课教学过程】一、机械式万用表的使用【技术知识】MF-47（M500-2）型万用表面板说明（10分钟）播放万用表面板说明视频或在现场以万用表实物进行说明2、电表灵敏度（5分钟）电表灵敏度是表示仪表对微弱电信号作出反应程度的技术指标，驱动万用表测量机构偏的能量取自被测电路，若某仪表指针较大幅度地偏转而仅用了较小的信号能量，则说明该仪表的灵敏度相对较高。
万用表的灵敏度有直流电压灵敏度、交流电压灵敏度和表头灵敏度3个指标，其中直流电压灵敏度是主要指标，并以“Ω/V”标印在表盘上。
例如：（1）DC20KΩ/V：表示该表的直流电压灵敏度，即仪表在满偏情况下电流为1V/20KΩ=50uA；（2）DC250VUP9kΩ/V:表示该表的直流电压250V以上档位的灵敏度,满偏电流为1V/9 kΩ=111uA;（3）AC9kΩ/V:表示该表的交流电压灵敏度,满偏电流为111uA.电压表测量时,是与被测对象并联的,由于电压表存在内阻,这时相当于被测元件两端并联了一只电阻,使被没对象两端的总阻抗降低,从而使测得的电压值偏离了实际值,显然,万用表电压档位的内阻越高,测量精度越高。
例如:MF-47型万用表直流电压档的量程为1-10-50-250V,根据表盘DC20kΩ/V和DC250VUP9kΩ/V的标示,则可说明:1V量程时,仪表内阻为20kΩ;10V量程时,仪表内阻为200 kΩ;50V量程时,仪表内阻为1000 k Ω;250 V量程时,仪表内阻为20 kΩ*250=5000 kΩ。
由以上计算可知，电压表档位量程越高，内阻越大，测量精度越高。
3、机械式万用表的基本使用方法（5分钟）（结合实际测量任务进行演示）模拟万用表的使用应尊循以下步骤：第一步机械调零：水平旋转万用表，看表针是否在零位上，若未指在零（位左侧），则调节表盘上机械调零螺丝，使表针指准零位。
第二步正确选择插孔：红表笔应插入标有“＋”的插孔中，黑表笔插入“－”的插孔中，测量直流电压（或电流）时，红表笔应接被测电路的正极（或高电位端），黑表笔接负极（或低电位端）。
电桥法在实际测量中的应用摘要:随着电子产品渐渐盛行，在生活中的方方面面电子产品都成了不可替代的产品。
人们对电子产品的依赖也越来越深，但在一些领域对电子产品的紧密度也要求精益求精，在误差、不确定度等方面做的也有很大的改善。
在减小误差方面存在着各种测量方式。
本文站在前人的臂膀上，利用前人的理论和数据就电桥法在实际生活中的测量应用给大家系统介绍，让大家更加清晰了解电桥法的基本原理、使用方法、电桥法的数据处理。
文章主要围绕电桥法测电阻，测电容和电感，也介绍其它一些运用电桥法测量量。
在介绍这些电桥测量量中也通过一些经典实验如惠斯通电桥、开尔文电桥等···让大家直观系统的了解电桥法在实际测量中的应用。
关键字: 电桥法；数据处理；经典电桥实验原理Bridge method applied in the actualmeasurementAbstract：As electronic products gradually prevailed in all aspects of life electronic products have become an irreplaceable product. People are increasingly dependent on electronic products deep, but in some areas of electronic products also require the tightness of excellence, in terms of error, uncertainty, and so do also have greatly improved. There are various aspects to reduce the error in measurement. This paper predecessors arm standing on the use of previous theory and measurement data on the bridge in real life application system introduced to everyone, so that we more clearly understand the basic principles of bridge method, using methods bridge method data processing. The article centers around the bridge method to measure resistance, capacitance and inductance measurements, but also introduce some other method of measuring the amount of use of the bridge. Introducing the bridge by measuring the amount of these are also some of the classic experiments such as a Wheatstone bridge, Kelvin bridge and so on.Intuitive system allows everyone to understand the application of the bridge method in actual measurement.Keywords: bridge method; data processing; classic bridge Principle目录摘要 (1)Abstract (2)目录 (I)第一章引言 (1)第二章常见电桥法的分类 (2)2.1电桥法介绍 (2)2.2直流电桥原理及应用 (2)2.2.1惠斯通电桥法 (3)2.2.2双臂电桥法（或开尔文电桥） (3)2.4直流电桥和交流电桥的电桥平衡分析及二者的区别 (6)2.4.1 直流电桥电桥平衡和原理分析 (6)2.4.2交流电桥平衡的分析 (6)第三章直流电桥法在实际生活中的实验 (8)3.1.1 惠斯通电桥在实际生活中的实验 (8)3.1.2惠斯通电桥 (9)3.1.3电桥的灵敏度 (10)3.1.4不确定度计算 (10)3.1.5惠斯通电桥的步骤和相关注意事项 (11)3.2开尔文电桥在实际生活中的应用 (12)3.2.1开尔文双电桥介绍 (12)3.2.2开尔文电桥和惠斯通电桥的比较 (12)3.2.3 开尔文电桥设计思想 (13)3.2.4 QJ19型单双电桥实验 (13)第四章交流电桥法在实际生活中的实验 (13)4.1电容电桥 (13)4.1.1电容电桥的热损耗 (19)4.1.2用电容电桥测量损耗较小的电容（串联电阻式） (19)4.1.3测量损耗大的电容电桥（并联式） (20)4.2电感电桥 (21)4.2.1利用电感电桥法测Q点 (21)4.2.2 测量高Q值电感的电感电桥 (22)4.2.3. 测量低Q值电感的电感电桥 (23)第五章其它几种常见电桥法在实际量中的实验 (24)5.1麦克斯韦电桥法 (24)5.2韦恩电桥法 (25)5.3海氏电桥法 (26)第六章电桥法总结与展望 (28)参考文献 (29)第一章引言在21世纪电子产品的快速发展，其中各种电子测量确保了这些电子产品的质的保障。
