空气能热水器工程安装说明【最新版】

空气能热水器施工方案引言空气能热水器作为一种新型的热水供应设备，具备节能、环保等优势，得到了越来越广泛的应用。

在进行空气能热水器的施工过程中，正确的施工方案能够确保设备的正常运行和使用效果的发挥。

本文将介绍空气能热水器的施工方案，以手把手的方式指导施工人员进行安装。

施工准备工作在进行空气能热水器的安装之前，需要进行一些准备工作，以确保施工的顺利进行。

材料准备在进行空气能热水器的施工中，需要准备以下材料和设备： - 空气能热水器主机 - 安装支架 - 管道连接配件 - 电源线 - 工具：螺丝刀、扳手、电钻等工地准备在工地上，需要进行以下准备工作： 1. 确保待安装位置的平整，并清理好周围的杂物。

2. 确保施工现场有足够的工作空间和通风条件。

3. 检查电源是否满足空气能热水器的电力需求。

施工步骤以下是空气能热水器的施工步骤：1.确定安装位置：根据实际需求，选择一个合适的安装位置，并使用水平仪确保安装支架的水平度。

安装支架需要稳固可靠，能够承受空气能热水器的重量。

2.安装主机：将主机放置在安装支架上，调整好位置，确保与管道连接端口对齐。

使用螺丝刀固定主机与安装支架的连接，在固定过程中需要注意螺丝是否牢固。

3.连接管道：根据需要连接的管道长度，进行正确的管道切割，并在对应位置安装管道连接配件。

使用扳手拧紧管道连接配件，确保连接紧密，不漏水。

在连接管道的过程中，需要注意连接角度和方向，确保水流畅通。

4.连接电源：将空气能热水器的电源线与电源接线端口进行正确的连接。

在连接电源线的过程中，需要注意线缆的绝缘和保护。

5.调试检查：完成以上工作后，进行空气能热水器的调试检查。

首先，确保房间内其他热水设备的电源已经关闭。

然后，打开空气能热水器的电源，观察主机运行状态和指示灯。

检查空气能热水器是否能正常工作，是否有异常声响和漏水等情况。

6.整理收尾：施工完成后，做好工地整理工作，清理垃圾和杂物。

将多余的材料整理妥善保管，确保施工现场的安全和整洁。

空气能热水施工方案空气能热水施工方案一、前期准备工作1.测量和确定热水器安装位置，根据用户需求选择合适的安装位置。

2.检查所需的电源电压和电流是否符合热水器的要求，若不符合需进行电源改造。

3.准备好空气能热水器所需的相关配件和材料，包括水管、电线等。

二、施工步骤1.安装支架：根据空气能热水器的重量和尺寸，在墙上或地面上安装支架，确保其牢固稳定。

2.安装水管：将水管连接到热水器的进水口和出水口，确认连接是否牢固，避免漏水情况。

3.连接电源线：将电源线连接到热水器的电源接线端子，确保接线正确且电源线接地良好。

4.排放废气管：根据热水器的排气口位置，选择合适的位置安装废气管，确保废气排放通畅。

5.连接空气源管道：将空气能热水器的进气口连接到室外的空气源管道，确保进气顺畅。

6.检查和调试：在施工完成后，对热水器进行检查和调试，确保其正常运行，没有漏水和故障。

三、注意事项1.施工过程中，注意安全防护措施，确保施工人员的人身安全。

2.施工前，需仔细查看施工图纸和热水器的安装说明，了解施工细节和要求。

3.施工时，注意保护热水器的外壳和零部件，避免损坏。

4.在施工完成后，对热水器进行检查和试运行，确保其正常运行和使用安全。

空气能热水器是一种环保、高效的热水供应设备，具有节能省电、无污染等优点。

在施工过程中，需要按照相关的要求和步骤进行施工，确保热水器的正常运行和使用安全。

同时，施工人员还需要注意安全防护和工作细节，避免施工事故的发生。

在施工完成后，要对热水器进行检查和调试，确保其正常运行和无故障。

只有在施工过程中认真负责，才能保证热水器的质量和用户的满意度。

空气能安装方法
空气能热水器是一种利用空气中的热能来加热水的节能环保产品，安装空气能热水器不仅可以为我们节约能源，还可以降低能源消耗对环境造成的影响。

那么，接下来我们就来详细了解一下空气能热水器的安装方法。

首先，选择合适的安装地点。

空气能热水器需要安装在通风良好、阳光充足的地方，最好是在屋顶、阳台或者院子里，确保周围没有遮挡物，以便更好地吸收空气中的热能。

其次，安装支架。

在选定好安装地点后，需要安装支架来固定空气能热水器。

支架的稳固性直接关系到空气能热水器的安全和稳定运行，所以在安装支架时一定要牢固可靠。

接着，连接管路。

安装好支架后，需要连接好水管和电源线。

在连接水管时，需要确保水管连接处不漏水，以免造成安装后的水漏问题。

同时，连接电源线时一定要按照说明书上的要求进行，确保接线正确，避免发生安全隐患。

然后，固定空气能热水器。

在连接好管路和电源线后，需要将
空气能热水器固定在支架上，并进行调整，确保安装平稳牢固。

最后，检查安装效果。

安装完成后，需要进行一次全面的检查，确保所有连接处牢固可靠，水管不漏水，电源线连接正确，空气能
热水器安装平稳。

只有经过严格的检查，才能保证安装效果达到预期。

通过以上的安装方法，相信大家对空气能热水器的安装有了更
清晰的认识。

在安装空气能热水器时，一定要严格按照说明书上的
要求进行操作，确保安装安全可靠。

希望本文能对大家有所帮助，
谢谢阅读。

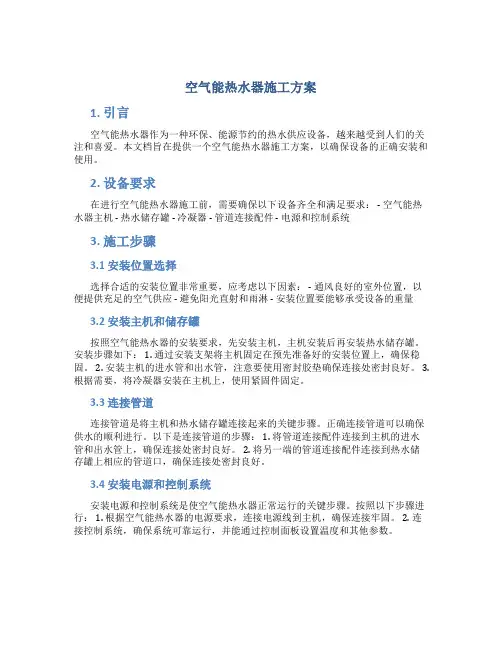

空气能热水器施工方案1. 引言空气能热水器作为一种环保、能源节约的热水供应设备，越来越受到人们的关注和喜爱。

本文档旨在提供一个空气能热水器施工方案，以确保设备的正确安装和使用。

2. 设备要求在进行空气能热水器施工前，需要确保以下设备齐全和满足要求： - 空气能热水器主机 - 热水储存罐 - 冷凝器 - 管道连接配件 - 电源和控制系统3. 施工步骤3.1 安装位置选择选择合适的安装位置非常重要，应考虑以下因素： - 通风良好的室外位置，以便提供充足的空气供应 - 避免阳光直射和雨淋 - 安装位置要能够承受设备的重量3.2 安装主机和储存罐按照空气能热水器的安装要求，先安装主机，主机安装后再安装热水储存罐。

安装步骤如下： 1. 通过安装支架将主机固定在预先准备好的安装位置上，确保稳固。

2. 安装主机的进水管和出水管，注意要使用密封胶垫确保连接处密封良好。

3. 根据需要，将冷凝器安装在主机上，使用紧固件固定。

3.3 连接管道连接管道是将主机和热水储存罐连接起来的关键步骤。

正确连接管道可以确保供水的顺利进行。

以下是连接管道的步骤： 1. 将管道连接配件连接到主机的进水管和出水管上，确保连接处密封良好。

2. 将另一端的管道连接配件连接到热水储存罐上相应的管道口，确保连接处密封良好。

3.4 安装电源和控制系统安装电源和控制系统是使空气能热水器正常运行的关键步骤。

按照以下步骤进行： 1. 根据空气能热水器的电源要求，连接电源线到主机，确保连接牢固。

2. 连接控制系统，确保系统可靠运行，并能通过控制面板设置温度和其他参数。

4. 启动和调试在完成安装后，进行启动和调试非常重要。

以下是启动和调试的步骤： 1. 打开水源，检查水管连接是否漏水。

2. 打开电源，确保设备通电。

3. 设置合适的温度和其他参数。

4. 观察空气能热水器运行状态，确保工作正常。

5. 检查热水储存罐的压力和温度，确保符合要求。

5. 使用和维护使用和维护是长期使用空气能热水器的重要环节。

春泉空气能热水器安装说明
注意事项：
1：机组应按照国家不现规则进行安装。

2：水的工作温度范围：4—60℃
3：水的工作工作压力范围：0.03—0.7MP
4：机组正常工作环境温度范围：-5—43℃
1.2典型安装示意图
1.3水箱安装
▲水箱与室外机的距离应小于5米（标准配置3米），水箱可露天安装，也可室内安装；▲落地式水箱可直接安装在水平坚固的地面，屋顶，阳台上；
▲壁挂机水箱应该安装在坚固的墙面上，最好是安装在柱子上，墙面的荷载能力小于水箱满水重量的两倍时，必须在水箱下方安装支撑托架；
1.4室外机与水箱铜管连接要求
▲若水箱装于室内，需在室外机与水箱之间的墙上打一个Φ70的孔，孔稍向外侧倾斜（如图所示），防止雨水渗入；
▲将随机附带的冷媒连接管两端的管封取下，一端接在水箱上一端接在室外机上，在连接接口上滴几点冷冻油，增加密封性：在最后紧固之前先用手将螺母旋入3~4牙；
▲旋紧力矩应在50~60N.M;
▲带有辅助电加热的，电加热连接线需连同铜管一起穿过墙孔，电源线一端接在水箱的电加热上一端接在室外机的控制盒指定位置上。

▲将主机，水箱的连接配管按照主机，水箱截止阀之前的相对位置和走管的具体要求成型。

▲当主机，水箱高差超过3米时，要根据主机和水箱的相对位置设置存油弯和止回弯。

△注意
铜管弯曲时不宜弯度太小，不得扭曲铜管，
千万不能使铜管折扁或折姴。

当主机高于水箱时
当水箱高于主机时
供电电缆，详细规格参照下表：
室外使用电源线不应轻于氯丁橡胶铠装软线（IEC60245中的57号线），线径固定线路必须配有至少3MM触点开距的全极断开装置（连接固定布线才需要）。

空气能热水工程的安装方案一、项目背景随着环境保护意识的不断提高和全球气候变暖的趋势，节能减排已成为社会发展的主题之一。

空气能热水器以其高效、节能、环保等优势，逐渐成为家庭和企业热水供应的首选设备。

空气能热水工程的安装将对环保和节能产生深远的影响，因此本文拟就空气能热水工程的安装方案进行详细介绍。

二、安装前的准备工作1. 项目前期调研在进行空气能热水工程的安装前，必须充分调研施工现场的情况，包括建筑结构、用水量、用水方式等因素，以便合理确定设备型号和安装位置。

2. 设备选型根据项目实际情况，选择合适的空气能热水器型号，考虑到用水量、用水方式、安装空间等因素，以达到最佳的利用效果。

3. 施工图纸设计根据项目实际情况，制定详细的施工图纸设计，包括设备安装位置、管道连接方式、电气布置等，确保施工的准确性和安全性。

4. 施工人员培训安装空气能热水工程需要相关资质的施工人员进行作业，因此在安装前要对施工人员进行必要的培训和安全教育，了解设备的操作和维护方法。

5. 施工材料准备根据施工图纸的设计要求，准备好所需的管道、接头、电气线路等施工材料，确保施工的顺利进行。

三、施工流程1. 安装位置确认根据施工图纸，确定空气能热水器的安装位置，保证设备的安全和稳定，同时方便设备的维护和保养。

2. 安装支架根据安装位置的要求，安装好支架，确保设备的稳固和平整。

将空气能热水器与用水管道进行连接，并进行水压测试，确保管道连接安全。

4. 安装电气线路根据设备的电气图纸进行电气线路的连接，确保设备的正常运行。

5. 系统调试安装完毕后，对整个系统进行调试，包括设备启动、工作状态监测等，确保设备的正常运行。

6. 安全检查完成调试后，进行整个系统的安全检查，包括管道连接是否牢固、无渗漏等，确保设备的安全和可靠。

四、工程收尾工作1. 现场清理在安装完成后，对施工现场进行清理，清除杂物和工具，确保施工现场的整洁和安全。

2. 安装验收由相关部门对空气能热水工程进行验收，确保设备安装符合相关标准和要求。

空气能热水器的安装说明空气能热水器的安装说明一、安装前的准备工作在开始安装空气能热水器之前，请确保您已具备以下准备工作：1. 了解空气能热水器的基本原理和操作方法。

2. 确定空气能热水器安装的位置，应选择通风、干燥、无明火和明显可燃物的场所。

3. 确定安装空气能热水器的高度，通常建议安装距离地面1.8-2.0米。

4. 确认配电线路是否符合空气能热水器的功率要求。

二、安装步骤1. 将空气能热水器从包装箱中取出，并检查是否有损坏或缺少零部件。

若有问题，请联系售后服务中心。

2. 将空气能热水器安装在预定位置上，并使用水平仪进行调整，确保安装平整。

3. 通过电动钻或手动打孔工具，将安装位置上的孔位打开，并用膨胀螺丝固定空气能热水器。

4. 将底座板和空气能热水器连接，注意插头的方向要正确无误。

5. 根据空气能热水器上的冷热水接口进行连接，使用适当的管道和接头进行接入。

6. 连接电源线，确保插头的极性正确无误，避免电流倒流情况的发生。

7. 检查所有连接是否牢固，尤其是水管连接处是否有漏水情况。

8. 打开冷热水源，检查热水器是否工作正常，水流是否畅通，排除故障。

三、使用注意事项1. 在使用空气能热水器之前，必须将空气能热水器的室内机和室外机上的电源拨到OFF位置，并确保水箱中无残留水。

2. 使用空气能热水器前请参考产品说明书，将热水器的功率调节到适当的水温范围。

3. 在使用空气能热水器时，应避免同时打开多个热水龙头，以免影响热水供应。

4. 使用空气能热水器时，可以根据实际需要对温度进行调整，但切记不要将温度调至过高，以免发生烫伤事故。

5. 长时间不使用空气能热水器时，应将电源关闭，并切断水源，以保证安全。

6. 定期对空气能热水器进行维护保养，包括清洗滤网、检查电源线是否损坏等，确保热水器的正常运行。

四、安全警示1. 在安装过程中，切勿将电源线接触到明火或其他易燃物质，以免发生火灾。

2. 在使用空气能热水器时，避免接触热水出水口和加热器，以免发生烫伤事故。

可编辑修改精选全文完整版空气能热水器工程安装指南安装空气能热水器工程之前，要熟悉工程设计图纸，进行现场检测电源、电压及线路情况，在进行管路配件进行配件预算。

一、定位：根据工程设计好的方案和图纸，进行水箱和主机定位在预先做好基础设施上（根据主机和水箱定位选择知识进行）。

二、根据设计图进行环循管配件步骤连接，连接时应严格按水管安装（热熔）方法进行作业。

三、循环泵应固定连接口，防止漏水。

四、补水系统1根据安装图，将PVC管或PPR管配件，从用户冷水口步骤安装到水箱补水口上；2.根据安装水管要求进行连接。

五、回水系统根据安装图将用户预留好回水管与附件进行步骤连接到水箱。

六、电控系统安装1将电控箱定位并进行固定；2.配线：根据电工安全作业及操作方法进行配线。

(1)电箱到主机：电源线（3条火线、1条零线、1条地线）到主机；(2)电箱到循环泵：增压泵，补水电磁阀（补水泵）回水电磁阀，增压泵，各布火线、零线、地线1条，并作好标记；(3)电箱到水箱放三条水位线；(4)电箱到主机：放循环泵，电加热回水，放水补火线零线各1组；(5)主机到回水开关方两条信号线；(6)电箱到水箱方三条电热管电线及一条地线（注：根据电加热管数量而定）；七、配管根据配管知识和要求配管1.将配好的线进行依次穿管；2.将水温、回水探头进行分别穿管并放到指定位置；3.将手操板连线单独配管到电控箱。

八、接线：将配好的电线，根据电路图，按电工作业要求进行连接。

九、将线管和水管进行固定，接线管和水管按安装要求进行固定。

十、水管进行保温并包上包扎带。

十一、将电磁阀及水泵进行防水（装雨棚）。

十二、机组通电试机(1)将电箱通电，补水阀门打开，补水到水箱；(2)将循环泵排气螺丝打开进行排空；(3)将主机通电进行试机；(4)检查机组的各部件安装连接是否松动，有无漏水；(5)检查电控系统手操板有无不灵；(6)检查主机运行电压、电流，水流量，进水的温差；(7)检查水温升温是否正常（在正常范围内）；(8)填写调试记录单，填写保修卡安装卡。

家用空气能热水器施工方案一、施工前准备工具准备：确保拥有所需的安装工具，如螺丝刀、电钻、扳手、管夹等。

材料准备：检查热水器本体、支架、水管、电源线、废气管、空气源管道等是否齐全。

环境评估：确保安装环境符合热水器使用要求，如通风良好、无遮挡物、避免阳光直射等。

安全准备：穿戴好防护装备，如手套、安全帽等，并确保工作区域安全无隐患。

二、安装支架确定安装位置：选择承重墙或专用安装架，确保热水器稳定放置。

安装支架：按照支架说明书进行安装，确保支架水平稳固。

调整高度：根据热水器尺寸和用户需求，调整支架高度。

三、连接水管准备水管：选择合适的水管材质和直径，确保连接紧密不漏水。

安装水管接头：将水管接头与热水器进水口和出水口连接，并用管夹固定。

检查密封性：确保所有水管连接处无渗漏现象。

四、连接电源确认电源安全：确保电源插座接地良好，避免漏电风险。

连接电源线：按照热水器功率要求，选择合适规格的电源线，并将其连接到热水器上。

检查电线连接：确保电线连接牢固，避免松动引发火灾风险。

五、排放废气管选择排气管材质：选用耐高温、耐腐蚀的排气管材质。

安装排气管：将排气管与热水器废气口连接，确保排气顺畅。

固定排气管：用支架固定排气管，避免晃动和脱落。

六、连接空气源管道准备空气源管道：选择适当材质的管道，确保连接紧密。

连接管道：将空气源管道与热水器空气进口连接，确保空气流通无阻。

检查连接处：确保所有连接处无泄漏现象。

七、检查和调试检查安装质量：确保所有部件安装牢固，无松动现象。

检查电源和水管：确保电源和水管连接正常，无渗漏现象。

调试热水器：按照说明书操作，调试热水器至正常工作状态。

八、注意事项安全第一：施工过程中务必注意安全，避免发生触电、摔伤等事故。

规范施工：严格按照施工方案进行施工，确保安装质量。

调试与测试：安装完成后要进行调试和测试，确保热水器正常运行。

定期检查：使用过程中要定期检查热水器及附件的使用情况，发现问题及时处理。

节能环保：使用热水器时要注意节能环保，避免浪费水资源和电能。

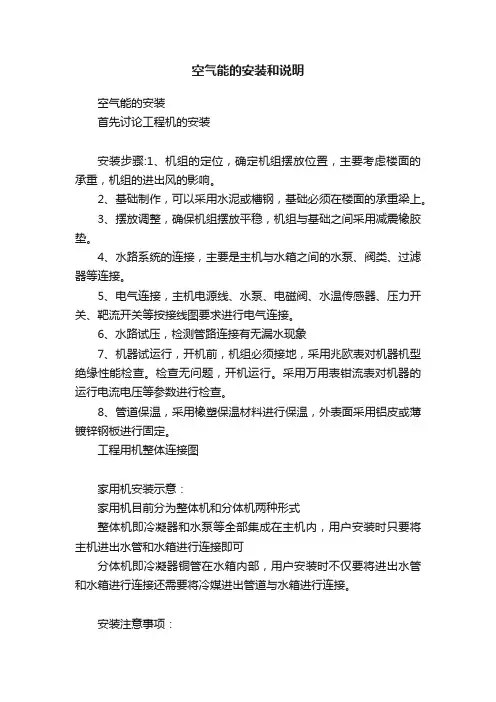

空气能的安装和说明空气能的安装首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。

2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。
