H3C交换机实验相关配置说明

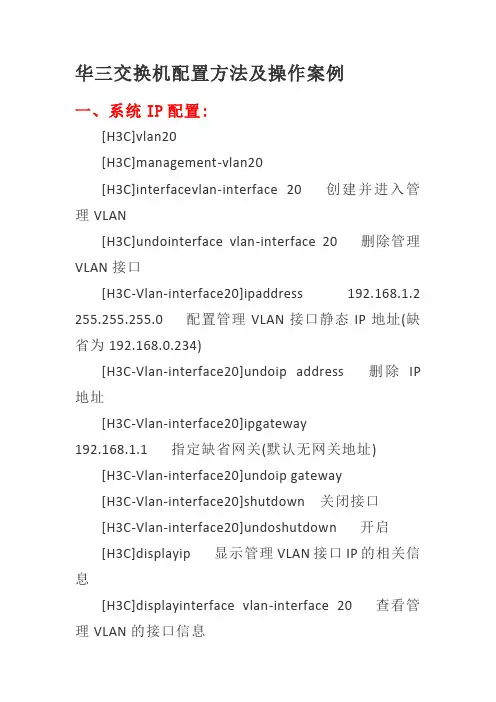

华三交换机配置方法及操作案例一、系统IP配置:[H3C]vlan20[H3C]management-vlan20[H3C]interfacevlan-interface 20 创建并进入管理VLAN[H3C]undointerface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ipaddress 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undoip address 删除IP 地址[H3C-Vlan-interface20]ipgateway192.168.1.1 指定缺省网关(默认无网关地址) [H3C-Vlan-interface20]undoip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undoshutdown 开启[H3C]displayip 显示管理VLAN接口IP的相关信息[H3C]displayinterface vlan-interface 20 查看管理VLAN的接口信息<H3C>debuggingip 开启IP调试功能<H3C>undodebugging ip二、DHCP客户端配置:[H3C-Vlan-interface20]ipaddress dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undoip address dhcp-alloc 取消[H3C]displaydhcp 显示DHCP客户信息<H3C>debuggingdhcp-alloc 开启DHCP调试功能<H3C>undodebugging dhcp-alloc三、端口配置:[H3C]interfaceEthernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull 双工,可为half,full 和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal 内环测试[H3C-Ethernet0/3]loopbackexternal 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]portlink-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]porttrunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]portaccess vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]porttrunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregationEthernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undolink-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregationmode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both[H3C]monitor-portEthernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-portEthernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]displaymirror[H3C]displayinterface Ethernet 0/3<H3C>resetcounters 清除所有端口的统计信息[H3C]displaylink-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况四、VLAN配置:[H3C]vlan2[H3C]undovlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]portEthernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolateuplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]displayvlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]portEthernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group1中[H3C]displayuser-group 20 显示user-group 20的相关信息五、系统管理:[H3C]mac-addressblackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-addressstatic H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac [H3C]mac-addresstimer aging 500 设置MAC地址表的老化时间为500s[H3C]displaymac-address[H3C]displayarp[H3C]mac-addressport-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]displaymac-address port-binding[H3C]displaysaved-configuration[H3C]displaycurrent-configuration<H3C>save[H3C]restoredefault 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]displayversion<H3C>reboot[H3C]displaydevice[H3C]sysnamebigheap[H3C]info-centerenable 启用系统日志功能,缺省情况下启用[H3C]info-centerloghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-centerloghost level 8 设置系统日志级别为8,默认为 5.级别说明:1.emergencies2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational8.debugging<H3C>terminaldebugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center 显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer 清除日志缓冲区的信息<H3C>resettrapbuffer 清除告警缓冲区的信息六、案例:某公司有一台三层交换机、两台二层交换机，给每个部门划分不用VLAN，但是VLAN要互联，三层到二层交换机为了防止单线故障使用链路聚合，vlan2为销售部，vlan3为财务部。

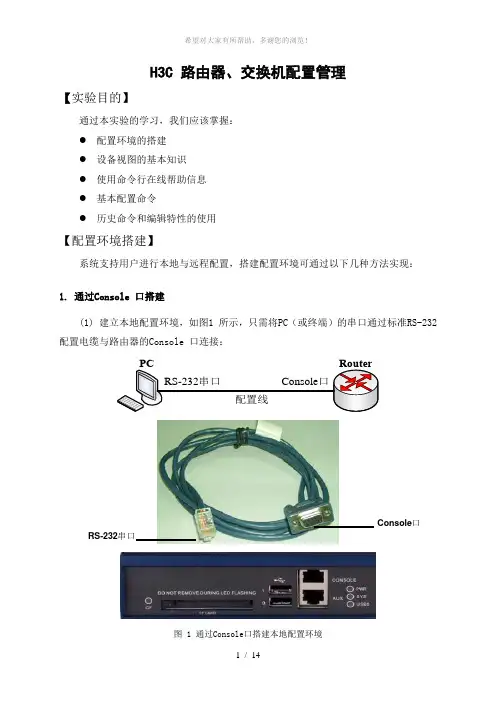

H3C 路由器、交换机配置管理【实验目的】通过本实验的学习，我们应该掌握： ● 配置环境的搭建 ● 设备视图的基本知识 ● 使用命令行在线帮助信息 ● 基本配置命令● 历史命令和编辑特性的使用【配置环境搭建】系统支持用户进行本地与远程配置，搭建配置环境可通过以下几种方法实现： 1. 通过Console 口搭建(1) 建立本地配置环境，如图1 所示，只需将PC （或终端）的串口通过标准RS-232配置电缆与路由器的Console 口连接：图 1 通过Console 口搭建本地配置环境RS-232串口Console 口(2) 在计算机上运行终端（[开始]—[程序]—[附件]—[超级终端]），设置终端通信参数为9600bps、8 位数据位、1 位停止位、无奇偶校验和无流量控制，如图 2 至图4所示。

图 2 新建连接图 3 连接端口设置图4 端口通信参数设置(3) 路由器上电自检，系统自动进行配置，自检结束后提示用户键入回车，直到出现命令行提示符（如<H3C>）。

请按照实验中所显示的信息，在下面的空格中，补充相应的信息。

注：以上显示信息以H3C MSR路由器为例，交换机与路由器通过Console口建立本地配置环境，完全一样，若配置交换机，填写下面的空格：2．通过Telnet 搭建（选做）除了可以通过Console 口对设备进行控制外，还可以用Telnet 通过局域网或广域网登录到路由器，然后对路由器进行配置。

(1) 如图5 所示，建立本地配置环境，只需将PC 以太网口通过局域网与路由器的以太网口连接；图 5 通过局域网搭建本地配置环境(2) 利用Console 口对设备进行初始配置:[H3C] user-interface vty 0 4 //可以同时允许5 个用户Telnet 访问设备[H3C-ui-vty0-4]authentication-mode password //设置用户访问时需要通过密码访问[H3C-ui-vty0-4]set authentication password simple h3c//设置用户访问密码[H3C-ui-vty0-4]user privilege level 3//指定用户访问级别注：以上命令路由器和交换机相同，两者只是配置接口IP时有区别：路由器：[H3C]interface Ethernet 0/0[H3C-Ethernet0/0]ip address 1.1.1.1 255.0.0.0[H3C]telnet server enable //使能Telnet 服务器端功能，对于路由器来说，只有做了这条命令，才可以被其他设备Telnet 访问，交换机不需要该条命令交换机：[H3C]interface vlan 1[H3C-Vlan-interface1]ip address1.1.1.1 255.0.0.0 //本接口作为管理使用，因为交换机上以太口不能够直接配置IP 地址，需要在Vlan-interface 下面配置，作用和路由器上固定接口配置IP 地址一样(3)配置PC：将计算机IP 地址配置为1.1.1.2/8，与设备接口的IP地址在同一网段。

举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。

下面将详细介绍配置H3C三层交换机的四个步骤及其用法。

第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。

以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。

2. 进入系统视图，通过命令"system-view"进入。

3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。

例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。

然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。

例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 保存配置，使用命令"save"保存配置。

第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。

以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。

例如，"vlan 10"将创建一个VLAN编号为10的VLAN。

2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。

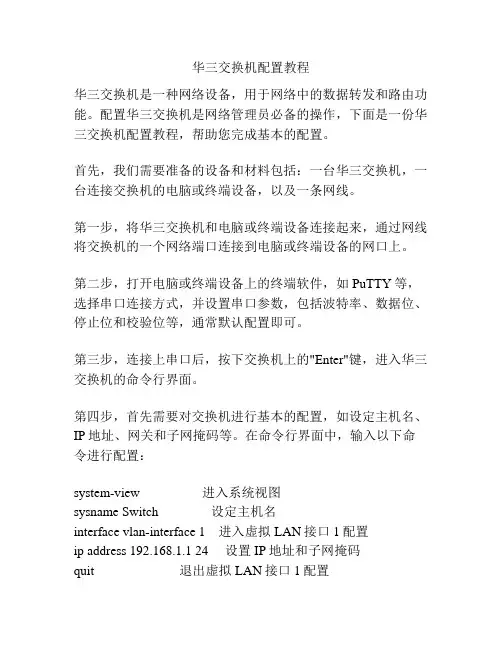

华三交换机配置教程华三交换机是一种网络设备，用于网络中的数据转发和路由功能。

配置华三交换机是网络管理员必备的操作，下面是一份华三交换机配置教程，帮助您完成基本的配置。

首先，我们需要准备的设备和材料包括：一台华三交换机，一台连接交换机的电脑或终端设备，以及一条网线。

第一步，将华三交换机和电脑或终端设备连接起来，通过网线将交换机的一个网络端口连接到电脑或终端设备的网口上。

第二步，打开电脑或终端设备上的终端软件，如PuTTY等，选择串口连接方式，并设置串口参数，包括波特率、数据位、停止位和校验位等，通常默认配置即可。

第三步，连接上串口后，按下交换机上的"Enter"键，进入华三交换机的命令行界面。

第四步，首先需要对交换机进行基本的配置，如设定主机名、IP地址、网关和子网掩码等。

在命令行界面中，输入以下命令进行配置：system-view 进入系统视图sysname Switch 设定主机名interface vlan-interface 1 进入虚拟LAN接口1配置ip address 192.168.1.1 24 设置IP地址和子网掩码quit 退出虚拟LAN接口1配置vlan batch 1 创建VLAN 1interface gigabitethernet 0/0/1 进入Gigabit以太网接口0/0/1配置port link-type access 配置接口链路类型为access port default vlan 1 配置接口默认VLANport hybrid vlan 1 配置接口混合模式VLANquit 退出Gigabit以太网接口0/0/1配置interface gigabitethernet 0/0/2 进入Gigabit以太网接口0/0/2配置port link-type trunk 配置接口链路类型为trunkport trunk allow-pass vlan 1 配置接口允许通过的VLAN quit 退出Gigabit以太网接口0/0/2配置interface gigabitethernet 0/0/3 进入Gigabit以太网接口0/0/3配置port link-type hybrid 配置接口链路类型为hybrid port hybrid pvid vlan 1 配置接口默认VLANport hybrid untagged vlan 1 配置接口untagged VLAN port hybrid tagged vlan 2 配置接口tagged VLANquit 退出Gigabit以太网接口0/0/3配置save 保存配置在上述配置中，我们设定了一个名为"Switch"的主机名，设置了交换机的IP地址为192.168.1.1，子网掩码为24位，还创建了一个名为VLAN 1的虚拟局域网，并进行了接口配置。

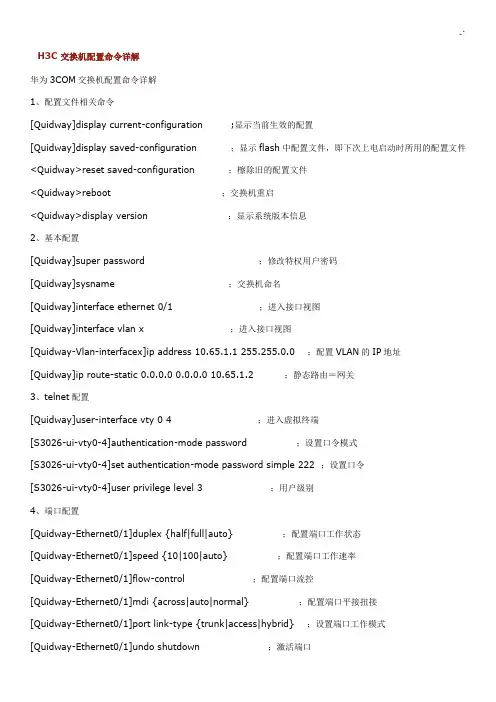

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。

Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。

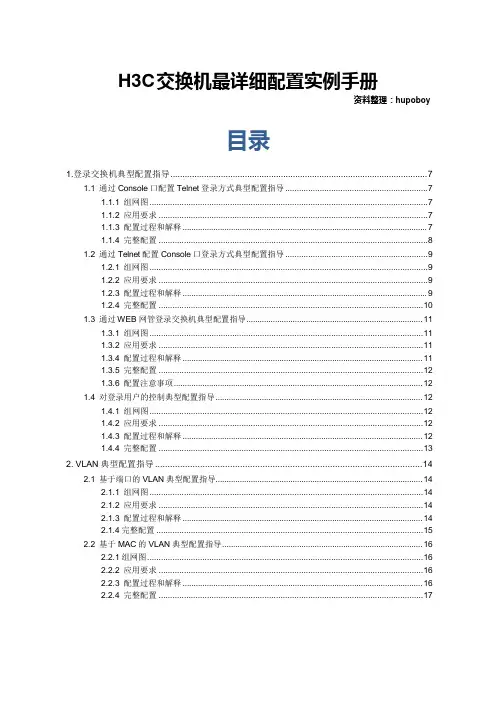

H3C 交换机最详细配置实例手册资料整理：hupoboy目录1.登录交换机典型配置指导 (7)1.1 通过Console 口配置Telnet 登录方式典型配置指导 (7)1.1.1 组网图 (7)1.1.2 应用要求 (7)1.1.3 配置过程和解释 (7)1.1.4 完整配置 (8)1.2 通过Telnet 配置Console 口登录方式典型配置指导 (9)1.2.1 组网图 (9)1.2.2 应用要求 (9)1.2.3 配置过程和解释 (9)1.2.4 完整配置 (10)1.3 通过WEB 网管登录交换机典型配置指导 (11)1.3.1 组网图 (11)1.3.2 应用要求 (11)1.3.4 配置过程和解释 (11)1.3.5 完整配置 (12)1.3.6 配置注意事项 (12)1.4 对登录用户的控制典型配置指导 (12)1.4.1 组网图 (12)1.4.2 应用要求 (12)1.4.3 配置过程和解释 (12)1.4.4 完整配置 (13)2. VLAN 典型配置指导 (14)2.1 基于端口的VLAN 典型配置指导 (14)2.1.1 组网图 (14)2.1.2 应用要求 (14)2.1.3 配置过程和解释 (14)2.1.4 完整配置 (15)2.2 基于MAC 的VLAN 典型配置指导 (16)2.2.1 组网图 (16)2.2.2 应用要求 (16)2.2.3 配置过程和解释 (16)2.2.4 完整配置 (17)2.2.5 配置注意事项 (18)2.3 基于协议的VLAN 典型配置指导 (18)2.3.1 组网图 (18)2.3.2 应用要求 (19)2.3.3 配置过程和解释 (19)2.3.4 完整配置 (19)2.4 基于IP 子网的VLAN 典型配置指导 (20)2.4.1 组网图 (20)2.4.2 应用要求 (20)2.4.3 配置过程和解释 (21)2.4.5 完整配置 (21)2.5 Isolate-user-vlan 典型配置指导 (22)2.5.1 组网图 (22)2.5.2 应用要求 (22)2.5.3 配置过程和解释 (22)2.5.6 完整配置 (23)3. IPv4 ACL 典型配置指导 (25)3.1 基本IPv4 ACL 典型配置指导 (25)3.1.1 组网图 (25)3.1.2 应用要求 (25)3.1.3 配置过程和解释 (25)3.1.4 完整配置 (26)3.1.5 配置注意事项 (26)3.2 高级IPv4 ACL 典型配置指导 (27)3.2.1 组网图 (28)3.2.2 应用要求 (28)3.2.3 配置过程和解释 (28)3.2.4 完整配置 (29)3.2.5 配置注意事项 (30)3.3 二层ACL 典型配置指导 (30)3.3.1 组网图 (31)3.3.2 应用要求 (31)3.3.3 配置过程和解释 (31)3.3.4 完整配置 (31)3.3.5 配置注意事项 (32)3.4 用户自定义ACL 和流模板典型配置指导 (32)3.4.1 组网图 (33)3.4.2 应用要求 (33)3.4.3 配置过程和解释 (33)3.4.4 完整配置 (34)3.4.5 配置注意事项 (34)4. IPv6 ACL 典型配置指导 (37)4.1 基本IPv6 ACL 典型配置指导 (37)4.1.1 组网图 (37)4.1.2 应用要求 (37)4.1.3 配置过程和解释 (37)4.1.4 完整配置 (38)4.1.5 配置注意事项 (38)4.2 高级IPv6 ACL 典型配置指导 (38)4.2.1 组网图 (39)4.2.2 应用要求 (39)4.2.3 配置过程和解释 (39)4.2.4 完整配置 (40)4.2.5 配置注意事项 (40)5. QoS 典型配置指导 (41)5.1 端口限速和流量监管典型配置指导 (41)5.1.1 组网图 (41)5.1.2 应用要求 (41)5.1.3 配置过程和解释 (42)5.1.4 完整配置 (43)5.1.5 配置注意事项 (43)5.2 优先级重标记和队列调度典型配置指导 (46)5.2.1 组网图 (46)5.2.2 应用要求 (46)5.2.3 配置过程和解释 (47)5.2.4 完整配置 (48)5.2.5 配置注意事项 (48)5.3 优先级映射和队列调度典型配置指导 (50)5.3.1 组网图 (50)5.3.2 应用要求 (50)5.3.3 配置过程和解释 (51)5.3.4 完整配置 (51)5.3.5 配置注意事项 (52)5.4 流镜像和重定向至端口典型配置指导 (55)5.4.1 组网图 (55)5.4.2 应用要求 (55)5.4.3 配置过程和解释 (56)5.4.4 完整配置 (57)5.4.5 配置注意事项 (57)5.5 重定向至下一跳典型配置指导 (58)5.5.1 组网图 (58)5.5.2 应用要求 (58)5.5.3 配置过程和解释 (58)5.5.5 配置注意事项 (59)6. 交换机端口链路类型介绍 (60)6.1 交换机端口链路类型介绍 (60)6.2 各类型端口使用注意事项 (60)6.3 各类型端口在接收和发送报文时的处理 (61)6.4 交换机Trunk 端口配置 (62)6.4.1 组网需求： (62)6.4.2 组网图： (62)6.4.3 配置步骤： (63)6.5 交换机Hybrid 端口配置 (64)6.5.1 组网需求： (64)6.5.2 组网图： (65)6.5.2 配置步骤： (66)7. 链路聚合典型配置指导 (70)7.1 链路聚合典型配置指导 (70)7.1.1 组网图 (70)7.1.2 应用要求 (70)7.1.3 配置过程和解释 (70)7.1.4 完整配置 (71)7.1.5 配置注意事项 (71)7.2 链路聚合典型配置指导 (72)7.2.1 组网图 (72)7.2.2 应用要求 (72)7.2.3 配置过程和解释 (72)7.2.4 配置注意事项 (73)8、端口镜像典型配置指导 (73)8.1 本地端口镜像典型配置指导 (73)8.1.1 组网图 (73)8.1.2 应用要求 (74)8.1.3 配置过程和解释 (74)8.1.4 完整配置 (74)8.1.5 配置注意事项 (74)8.2 远程端口镜像典型配置指导（方式一） (75)8.2.1 组网图 (76)8.2.2 应用要求 (76)8.2.3 配置过程和解释 (76)8.2.4 完整配置 (77)8.2.5 配置注意事项 (78)8.3 远程端口镜像典型配置指导（方式二） (79)8.3.1 组网图 (80)8.3.3 配置过程和解释 (80)8.3.4 完整配置 (81)8.3.5 配置注意事项 (82)9.端口隔离典型配置指导 (83)9.1 端口隔离概述 (83)9.2 端口隔离配置指导（方式一） (83)9.2.1 组网图 (83)9.2.2 配置过程和解释 (84)9.2.3 配置注意事项 (84)9.3 端口隔离配置指导（方式二） (84)9.3.1 组网图 (84)9.3.2 配置过程和解释 (85)9.3.3 配置注意事项 (85)10. LLDP 典型配置指导 (86)10.1 LLDP 简介 (86)10.2 LLDP 典型配置指导 (87)10.2.1 组网图 (87)10.2.2 应用要求 (87)10.2.3 配置过程和解释 (87)10.2.4 完整配置 (89)10.2.5 配置注意事项 (89)11. DHCP 典型配置指导 (90)11.1 DHCP 服务器静态绑定地址典型配置指导 (90)11.1.1 组网图 (90)11.1.2 应用要求 (90)11.1.3 配置过程和解释 (90)11.1.4 完整配置 (90)11.1.5 配置注意事项 (91)11.2 DHCP 服务器动态分配地址典型配置指导 (91)11.2.1 组网图 (91)11.2.2 应用要求 (91)11.2.3 配置过程和解释 (92)11.2.4 完整配置 (92)11.2.5 配置注意事项 (93)11.3 DHCP 中继典型配置指导 (93)11.3.1 组网图 (94)11.3.2 应用要求 (94)11.3.3 配置过程和解释 (94)11.3.4 完整配置 (95)11.3.5 配置注意事项 (95)11.4 DHCP Snooping 典型配置指导 (95)11.4.1 组网图 (96)11.4.2 应用要求 (96)11.4.3 配置过程和解释 (96)11.4.4 完整配置 (97)11.4.5 配置注意事项 (97)11.5 DHCP Snooping 支持Option 82 典型配置指导 (97)11.5.1 组网图 (98)11.5.2 应用要求 (98)11.5.3 配置过程和解释 (98)11.5.4 完整配置 (100)11.5.6 配置注意事项 (100)11.6 自动配置功能典型配置指导 (100)11.6.1 组网图 (101)11.6.2 应用需求 (101)11.6.3 配置过程和解释 (102)11.6.4 完整配置 (105)11.6.7 注意事项 (106)1.登录交换机典型配置指导1.1 通过 Console 口配置 Telnet 登录方式典型配置指导通过交换机 Console 口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录 交换机的基础。

H3C交换机端口配置实验展开全文端口配置1、interface GigabitEthernet 1/0/1 //进入端口1 简写 int g 1/0/12、speed 10(100/auto) //端口工作速率 10 100 auto3、flow-control undo flow-control // 开启或关闭流量控制特性，默认关闭说明：当本端交换机和对端交换机都开启了流量控制功能后，如果本端交换机发生拥塞：本端交换机将向对端交换机发送消息，通知对端交换机暂时停止发送报文或减慢发送报文的速度。

对端交换机在接收到该消息后，将暂停向本端发送报文或减慢发送报文的速度，从而避免了报文丢失现象的发生，保证了网络业务的正常运行。

4、shutdown 、undo shutdown //关闭激活端口5、duplex full(half auto) //双工6、port access vlan 20 //将当前端口加入到vlan20中 porta v 20————————————————交换机的端口设置及VLAN配置一、实验目的1、掌握交换机常用视图间的切换方法；2、掌握交换机端口设置；3、掌握端口聚合（Link Aggregation）的原理和配置；4、掌握VLAN的原理和配置二、实验环境H3C S3600以太网交换机2台，PC机4台，标准网线6根。

实验中两个组合并为1个大组（4人/组）。

组网图在实验步骤中给出。

三、实验步骤（一）交换机的命令行视图间的切换H3C交换机提供多种命令行视图方式，方便管理员对交换机进行配置。

在系统视图下，可以键入不同的命令进入相应的视图。

如下表：视图功能提示符进入命令退出命令用户视图查看交换机的简单运行状态和统计信息<H3C>与交换机建立连接即进入quit断开与交换机连接系统视图配置系统参数[H3C]在用户视图下键入system-viewquit或return返回用户视图以太网端口视图配置以太网端口参数[H3C-Ethernet1/0/1]百兆以太网端口视图在系统视图下键入interfaceethernet 1/0/1quit返回系统视图return返回用户视图[H3C-GigabitEthernet1/1/1]千兆以太网端口视图在系统视图下键入interfacegigabitethernet1/1/1VLAN视图配置VLAN参数[H3C-vlan1]在系统视图下键入vlan 1quit返回系统视图return返回用户视图VLAN接口视图配置VLAN和VLAN汇聚对应的IP接口参数[H3C-Vlan-interface1]在系统视图下键入interfacevlan-interface1quit返回系统视图return返回用户视图注意：（1）return命令也可以用Ctrl＋Z来代替。

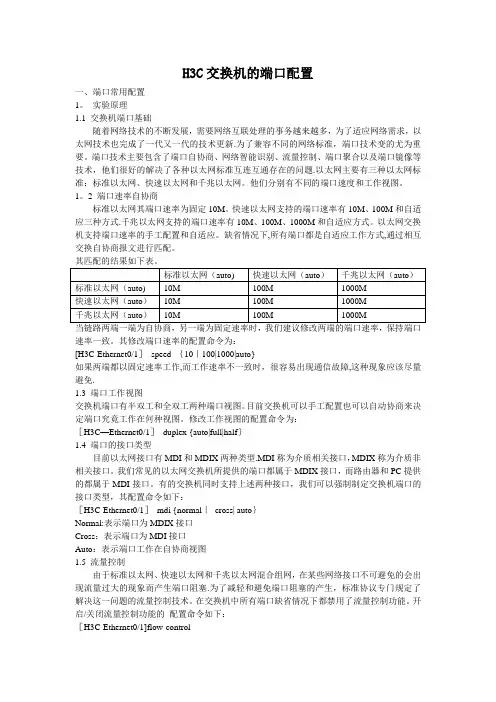

H3C交换机的端口配置一、端口常用配置1。

实验原理1.1 交换机端口基础随着网络技术的不断发展，需要网络互联处理的事务越来越多，为了适应网络需求，以太网技术也完成了一代又一代的技术更新.为了兼容不同的网络标准，端口技术变的尤为重要。

端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术，他们很好的解决了各种以太网标准互连互通存在的问题.以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网。

他们分别有不同的端口速度和工作视图。

1。

2 端口速率自协商标准以太网其端口速率为固定10M。

快速以太网支持的端口速率有10M、100M和自适应三种方式.千兆以太网支持的端口速率有10M、100M、1000M和自适应方式。

以太网交换机支持端口速率的手工配置和自适应。

缺省情况下,所有端口都是自适应工作方式,通过相互交换自协商报文进行匹配。

其匹配的结果如下表。

速率一致。

其修改端口速率的配置命令为：[H3C-Ethernet0/1］speed ｛10｜100|1000|auto}如果两端都以固定速率工作,而工作速率不一致时，很容易出现通信故障,这种现象应该尽量避免.1.3 端口工作视图交换机端口有半双工和全双工两种端口视图。

目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。

修改工作视图的配置命令为：［H3C—Ethernet0/1］duplex {auto|full|half｝1.4 端口的接口类型目前以太网接口有MDI和MDIX两种类型.MDI称为介质相关接口，MDIX称为介质非相关接口。

我们常见的以太网交换机所提供的端口都属于MDIX接口，而路由器和PC提供的都属于MDI接口。

有的交换机同时支持上述两种接口，我们可以强制制定交换机端口的接口类型，其配置命令如下：［H3C-Ethernet0/1］mdi {normal｜cross| auto｝Normal:表示端口为MDIX接口Cross：表示端口为MDI接口Auto：表示端口工作在自协商视图1.5 流量控制由于标准以太网、快速以太网和千兆以太网混合组网，在某些网络接口不可避免的会出现流量过大的现象而产生端口阻塞.为了减轻和避免端口阻塞的产生，标准协议专门规定了解决这一问题的流量控制技术。

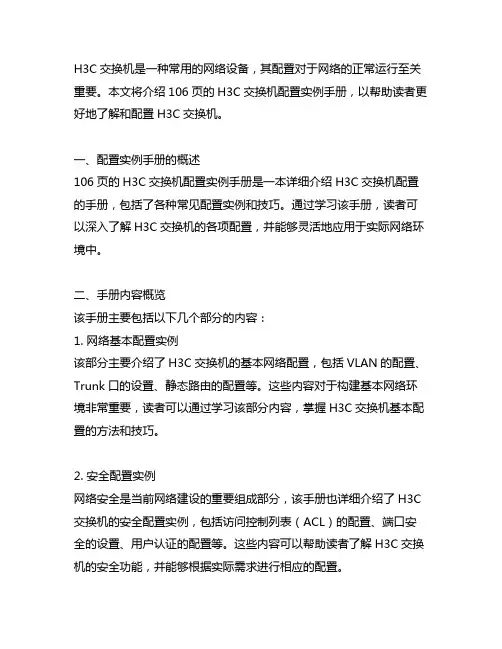

H3C交换机是一种常用的网络设备，其配置对于网络的正常运行至关重要。

本文将介绍106页的H3C交换机配置实例手册，以帮助读者更好地了解和配置H3C交换机。

一、配置实例手册的概述106页的H3C交换机配置实例手册是一本详细介绍H3C交换机配置的手册，包括了各种常见配置实例和技巧。

通过学习该手册，读者可以深入了解H3C交换机的各项配置，并能够灵活地应用于实际网络环境中。

二、手册内容概览该手册主要包括以下几个部分的内容：1. 网络基本配置实例该部分主要介绍了H3C交换机的基本网络配置，包括VLAN的配置、Trunk口的设置、静态路由的配置等。

这些内容对于构建基本网络环境非常重要，读者可以通过学习该部分内容，掌握H3C交换机基本配置的方法和技巧。

2. 安全配置实例网络安全是当前网络建设的重要组成部分，该手册也详细介绍了H3C 交换机的安全配置实例，包括访问控制列表（ACL）的配置、端口安全的设置、用户认证的配置等。

这些内容可以帮助读者了解H3C交换机的安全功能，并能够根据实际需求进行相应的配置。

3. 交换机管理配置实例良好的设备管理是保障网络正常运行的重要条件，该手册也包括了H3C交换机的管理配置实例，如SNMP配置、日志记录设置、时间同步配置等。

通过学习该部分内容，读者可以了解H3C交换机的管理功能，并学会如何对交换机进行有效管理。

三、手册的使用方法在使用该手册时，读者可以按照以下步骤进行：1. 仔细阅读手册的每个章节内容，对于不理解的地方可以标注或者做笔记。

2. 结合实际网络环境，选择相关的配置实例进行学习和实践。

3. 在实际操作过程中，如遇到问题可以及时参考手册中的解决方法。

四、手册的价值和意义106页的H3C交换机配置实例手册是一本非常实用的参考工具，可以帮助读者深入了解H3C交换机的各项配置，并通过实例学习掌握相关技巧。

掌握H3C交换机的配置技巧能够帮助网络管理员更好地管理和维护网络设备，保障网络的正常运行。

说明本实验手册在以下设备测试通过三层交换机 H3C S3610-28TP二层交换机 H3C S3100-26C-SI路由器 MSR20-20拓扑图通用IP配置E 0/0 S 1/0 S 2/0R1 192.168.1.1/24 192.168.10.1/24192.168.20.1/24 R2 192.168.2.1/24 192.168.10.2/24R3 192.168.3.1/24 192.168.20.2/24限于时间与水平，不当之处，欢迎批评指正。

E-mail:pohui@ john.hui@基本命令创建超级终端，通过Console口进入交换机、路由器进去后按回车，之后将出现命令行提示符(如<H3C>)。

# 进入系统视图<H3C>sys# 配置设备名[H3C]sysname RouterA# 设置super(明文)密码[RouterA]super password simple quidway# 设置super(密文)密码[RouterA]super password cipher quidway# 启用telnet 管理功能[RouterA]user-interface vty 0 4[RouterA-ui-vty0-4]authentication-mode password [RouterA-ui-vty0-4]set authentication password quidway [RouterA-ui-vty0-4]user privilege level 3[RouterA-ui-vty0-4]quit[RouterA]telnet server enable# 配置端口IP地址[RouterA]int e 0[RouterA-Ethernet0]ip add 192.168.1.1 24# 启动端口[RouterA-Ethernet0]undo shutdown[RouterA-Ethernet0]quit# 保存,在任何视图下<RouterA>save# 查看当前设备配置信息[RouterA]display current-configuration# 查看Flash中的配置(相当于CISCO start-config) [RouterA]display saved-configuration# 删除FLASH中的配置信息(重置设备配置)[RouterA]reset saved-configuration# 重新启动设备<RouterA>reboot# 显示系统软件版本[RouterA]display version# 访问TFTP服务器<H3C>tftp 服务器IP {put|get} 源文件名目的文件名<H3C>tftp 192.168.1.2 put startup.cfg startup.cfg //上传<H3C>tftp 192.168.1.2 get test.txt test.txt //下载交换机、路由器基本命令# 交换机IP地址[H3C]int vlan 1[H3C-Vlan-interface1]ip add 192.168.1.1 24[H3C-Vlan-interface1]undo ip add 192.168.1.1 24# 创建VLAN[H3C]vlan 10[H3C]undo vlan 10# 向VLAN添加一个、多个端口[H3C-vlan10]port e 1/0/1[H3C-vlan10]port e 1/0/5 to e 1/0/7[H3C-vlan10]port e 1/0/8 to e 1/0/9 e 1/0/11 to e 1/0/12# 显示VLAN信息[H3C]dis vlan# 设置以太网端口的链路类型为TRUNK[H3C-Ethernet1/0/1]port link-type trunk[H3C-Ethernet1/0/1]port trunk permit vlan all[H3C-Ethernet1/0/1]port trunk pvid vlan 1# 设置以太网端口的链路类型为ACCESS[H3C-Ethernet1/0/1]port link-type access[H3C-Ethernet1/0/1]port access vlan 10[H3C-Ethernet1/0/1]undo port access vlan# 配置Loopback环回接口[H3C]int loopback 0[H3C-Lookback0]ip add 10.1.1.1 24# 静态路由[H3C]ip route 192.168.3.0 255.255.255.0 s 1/0[H3C]undo ip route 192.168.3.0 255.255.255.0 s 1/0# 默认路由[H3C]ip route 0.0.0.0 0.0.0.0 s 1/0缺省路由和静态路由一、 实验拓扑二、 实验要求使各网络间能互相通信，R1和R3使用缺省路由，指向R2；在R2上配置静态路由到192.168.1.0和192.168.3.0的子网三、 实验步骤R1:[R1]ip route 0.0.0.0 0.0.0.0 192.168.10.2R2:[R2]ip route 192.168.1.0 255.255.255.0 192.168.10.1[R2]ip route 192.168.3.0 255.255.255.0 192.168.20.2R3:[R3]ip route 0.0.0.0 0.0.0.0 192.168.20.1一、 实验拓扑二、 实验要求使用RIPv1,使各子网间能正常通信三、 实验步骤 R1: [R1]rip [R1-rip-1]undo summary [R1-rip-1]network 192.168.1.0 [R1-rip-1]network 192.168.10.0R2:[R2]rip[R2-rip-1]undo summary[R2-rip-1]network 192.168.2.0[R2-rip-1]network 192.168.10.0[R2-rip-1]network 192.168.20.0R3:[R3]rip[R3-rip-1]undo summary[R3-rip-1]network 192.168.3.0[R3-rip-1]network 192.168.20.0h t t p ://i t c t o .t a o b a o .c o m一、 实验拓扑二、 实验要求使用RIPv2,使各子网间能正常通信三、 实验步骤 R1:[R1]rip[R1-rip-1]version 2[R1-rip-1]undo summary[R1-rip-1]network 192.168.1.0[R1-rip-1]network 192.168.10.0R2:[R2]rip[R2-rip-1]v 2[R2-rip-1]net 192.168.10.0[R2-rip-1]net 192.168.2.0[R2-rip-1]net 192.168.20.0R3:[R3]rip[R3-rip-1]v 2[R3-rip-1]undo summary[R3-rip-1]network 192.168.3.0[R3-rip-1]network 192.168.20.0h t t p ://i t c t o .t a o b a o .c o m一、 实验拓扑二、 实验要求使用单区域的OSPF 使各子网间通信。

H3C交换机操作⼿册（完整资料）.doc 【最新整理，下载后即可编辑】⽬录H3C以太⽹交换机的基本操作 (1)1.1 知识准备 (1)1.2 操作⽬的 (1)1.3 ⽹络拓扑 (1)1.4 配置步骤 (2)1.4.1 串⼝操作配置 (2)1.4.2 查看配置及⽇志操作 (4)1.4.3 设置密码操作 (5)1.5 验证⽅法 (6)H3C以太⽹交换机VLAN配置 (7)1.6 知识准备 (7)1.7 操作⽬的 (7)1.8 操作内容 (7)1.9 设备准备 (7)1.10 拓扑 (7)1.11 配置步骤 (8)1.12 验证⽅法 (8)H3C以太⽹交换机链路聚合配置 (9)1.13 知识准备 (9)1.14 操作⽬的 (9)1.15 操作内容 (9)1.16 设备准备 (9)1.17 ⽹络拓扑 (9)1.18 配置步骤 (10)1.19 验证⽅法 (11)H3C以太⽹交换机STP配置 (12)1.20 知识准备 (12)1.21 操作⽬的 (12)1.24 ⽹络拓扑 (12)1.25 配置步骤 (13)1.26 验证⽅法 (14)H3C以太⽹交换机VRRP配置 (15)1.27 知识准备 (15)1.28 操作⽬的 (15)1.29 操作内容 (15)1.30 设备准备 (15)1.31 ⽹络拓扑 (16)1.32 配置步骤 (16)1.33 验证⽅法 (18)H3C以太⽹交换机镜像配置 (19)1.34 知识准备 (19)1.35 操作⽬的 (19)1.36 操作内容 (19)1.37 设备准备 (19)1.38 ⽹络拓扑 (20)1.39 配置步骤 (20)1.40 验证⽅法 (21)H3C以太⽹交换机路由配置 (22)1.41 知识准备 (22)1.42 操作⽬的 (22)1.43 操作内容 (22)1.44 设备准备 (22)1.45 ⽹络拓扑 (23)1.46 配置步骤 (23)1.47 验证⽅法 (24)H3C以太⽹交换机ACL配置 (25)1.48 知识准备 (25)1.49 操作⽬的 (25)1.52 配置步骤 (25)1.53 验证⽅法 (26)实验⼀H3C以太⽹交换机的基本操作备注：H3C以太⽹交换机采⽤统⼀软件平台VRP，交换机命令完全相同。

h3c交换机配置教程H3C交换机是中国华三公司生产的一种网络设备，广泛应用于企业网络中。

以下是H3C交换机的基本配置教程。

首先，要进入交换机的配置模式，可以通过串口或者网络连接进入交换机的CLI界面。

登录后输入用户名和密码进行身份验证。

接下来，需要配置交换机的基本网络设置。

例如配置管理IP 地址，用于管理交换机。

可以通过以下命令进行配置：```sysip address ip-address mask```其中，ip-address是设定的IP地址，mask是设定的子网掩码。

然后，需要配置交换机的VLAN。

VLAN是虚拟局域网，可以将交换机中的端口划分到不同的VLAN中，实现不同VLAN之间的隔离。

通过以下命令进行配置：```vlan [vlan-id]name vlan-namequit```其中，vlan-id是VLAN的ID号，vlan-name是VLAN的名称。

接下来，需要配置交换机的端口。

可以将端口划分到不同的VLAN中，或者配置端口的速率、双工模式等。

例如，配置端口1划分到VLAN2中，并设置为全双工模式：```interface GigabitEthernet 1/0/1port link-type accessport default vlan 2port duplex fullquit```然后，需要配置交换机的链路聚合。

链路聚合可以将多个物理链路捆绑成一个逻辑链路，提高带宽和冗余性。

通过以下命令进行配置：```interface Eth-Trunk [trunk-id]trunkport [port-list] mode [mode]quit```其中，trunk-id是链路聚合组的ID号，port-list是捆绑的物理端口列表，mode是链路聚合的模式。

最后，还可以配置交换机的安全性和监控功能。

例如，配置交换机的密码安全性，可以通过以下命令进行配置：```password-recovery enableaaalocal-user admin password irreversible-cipher [password]local-user admin service-type terminallocal-user admin privilege level 15```其中，password是设定的密码。

h3c交换机配置教程【图文】精品文档h3c交换机配置教程【图文】其实不同厂家型号的交换机设置都是差不多的，只是不同厂家的交换机设置的命令是不同的!但只要我们知道一种交换机的设置并找一下相关的资料，就很容易设置好不同的交换机!下面学优网为大家整理了关于h3c交换机配置教程【图文】，希望对你有所帮助。

比方说，你们公司新增加了办公室，网络端口不够用了，你们IT主管让你加一个交换机到机房并设置好。

首先的条件是你公司的网络有vlan的划分(在核心交换机上)，比如说vlan ,vlan,vlan4等!那么我们怎么来设置好一个交换机呢?大家可能会想到很多，觉得交换机很难设置，其实只要我们在设置之前想好要做哪些事情，它还是很容易的!我们一般要设置的有: 交换机的名称、管理ip地址(这个也可以不设置的)、登陆的用户和密码以及划分合适的vlan 等。

至于其它的很多功能设置我们一般是不需要改，如果要真的改，那就拿出说明书吧!好了，先给大家看看H3C交换机的登陆界面。

大家看到的上面这个界面就是登陆后出现的，看没看到这个提示，表于你已经进入了交换机的用户操作界面，交换机的名称是 H3C ,这是它给我们的信息。

下面我们看一1 / 5精品文档下在这个用户操作介面下都可以执行哪些命令,输入一个问号得到帮助(很多东西我们都不需要记住的，只要输入”?”问号帮助命令，它就会提示你怎么操做了!),如下图所示。

在用户操作模式下显示的这些命令都是很简单的，也没有什么特别的说明，因为如果要改变交换机的设置,需要进入交换机的系统模式，输入system-view 就可以进入系统修改模式了，如下图所示!看一下系统模式下的命令都有哪些:还真是很多呀!看到这么多命令各位的脑袋是不是又大起来了，没关系的，别紧张，想一想我们们应该完成的任务吧，其实用不到那么多命令的!用sysname 命令设置交换机的名称，如下图:2 / 5精品文档接下来设置管理vlan和管理ip , 管理vlan和管理ip大家可能不明白是什么意思! 每个交换机默认都是有一个vlan 1存在的，在H3C交换机里，这个vlan 1默认就是管理vlan, 管理ip就是用来远程管理这个交换机的ip地址 ,管理ip要设置在管理vlan上，如果我们公司核心交换机上没有设置vlan 1 ，也就是说vlan 1是没有ip地址定义的，那么我们就要设置其它的vlan为管理vlan，这样才能设置ip 地址，才能远程管理交换机!一个交换机里只能有一个管理vlan存在，所以我们要先删除原来的管理vlan , 设置新的管理vlan , 命令如下: 删除原来的管理vlan , 用undo 命令(undo 是取消设置的命令)。

H3C S5120交换机配置说明1、Console端口配置2、设备信息管理3、Telnet配置服务4、系统文件升级5、Vlan和路由基础配置6、端口基础配置及防环路7、ACL访问控制配置8、查看相关配置及运行状态1、Console端口配置使用console数据线，连接电脑和交换机设备上的CONSOLE端口连接超级终端的时候创建的名称点击还原为默认值，并将位/秒的值选为9600在连接时使用中选择所用的COM2、设备信息管理⑴设置设备名称：设备开机运行后，进入命令行的时“< >”为视图模式我们配置任何数据都需要进入“[ ]”全局模式，进入的命令SYS 回车。

我们要修改设备名就是SYSNAME ****(名称)3、Telnet服务配置目的：开启telnet服务，用于远程登录维护管理⑴Telnet服务配置[tiluju]Telnet server enable //开启TELNET的服务[tiluju]local-user user1 //创建用户名为user1[tiluju-luser-user1]password simple user1 //明文密码为user1[tiluju-luser-user1]authorization-attribute level 3 //用户级别为3级[tiluju-luser-user1]service-type telnet //开启用户telnet服务[tiluju-luser-user1]quit //退出到全局模式[tiluju]user-interface vty 0 4 //进入远程登录虚拟端口[tiluju-ui-vty0-4]authentication-mode scheme //telnet 开启时为账号密码模式4、系统文件升级⑴本次招标采购的H3C-S5120-28P-SI交换机的系统版本为1505P09，需要将系统版本升级到1513P15版本，才能对端口进行环路行为识别和处理。
